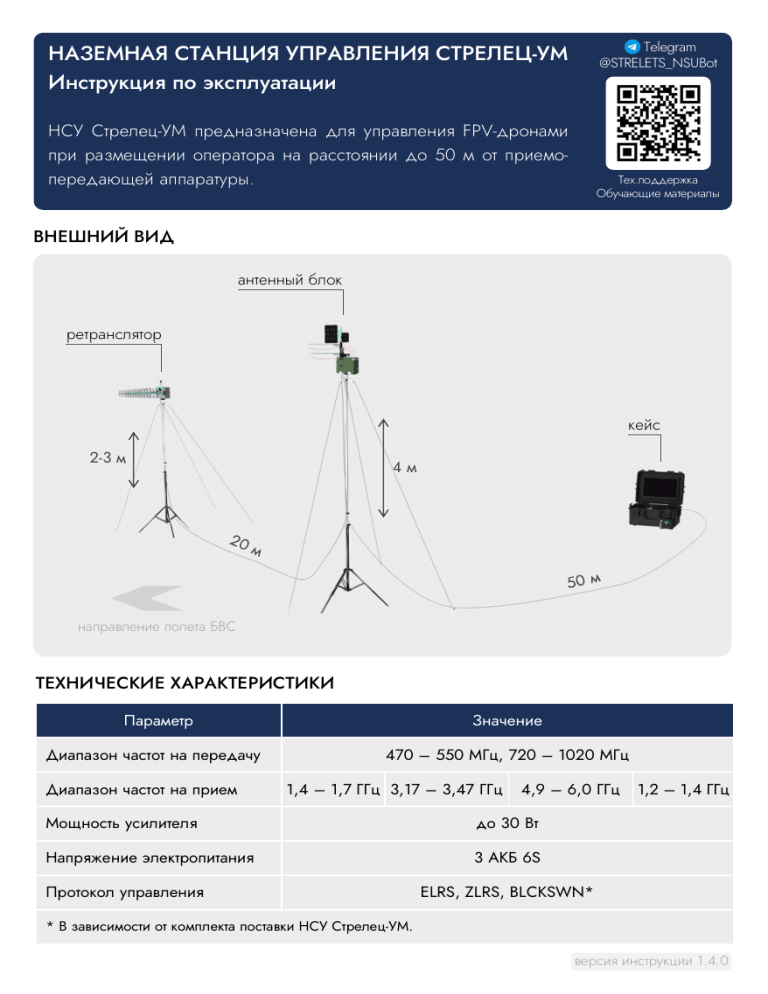

Telegram @STRELETS_NSUBot НАЗЕМНАЯ СТАНЦИЯ УПРАВЛЕНИЯ СТРЕЛЕЦ-УМ Инструкция по эксплуатации НСУ Стрелец-УМ предназначена для управления FPV-дронами при размещении оператора на расстоянии до 50 м от приемопередающей аппаратуры. Тех.поддержка Обучающие материалы ВНЕШНИЙ ВИД антенный блок ретранслятор кейс 2-3 м 4м направление полета БВС ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Значение Диапазон частот на передачу 470 – 550 МГц, 720 – 1020 МГц Диапазон частот на прием 1,4 – 1,7 ГГц 3,17 – 3,47 ГГц 4,9 – 6,0 ГГц Мощность усилителя до 30 Вт Напряжение электропитания 3 АКБ 6S Протокол управления 1,2 – 1,4 ГГц ELRS, ZLRS, BLCKSWN* * В зависимости от комплекта поставки НСУ Стрелец-УМ. версия инструкции 1.4.0 КОМПЛЕКТ ПОСТАВКИ Наименование Кол-во Месторасположение Примечание Кейс транспортировочный 1 шт. – Черная сумка 1 шт. – Блок приемо-передающий 1 шт. кейс Блок управления 1 шт. кейс Блок ретранслятора 1 шт. кейс Пульт 1 шт. кейс Монитор 1 шт. кейс Антенна 400 – 600 МГц 1 шт. кейс Антенна 700 – 1200 МГц 1 шт. кейс Антенна 1080 – 1360 МГц 2 шт. кейс Антенна 1600 – 1700 МГц 2 шт. кейс Антенна 3000 – 3500 МГц 1 шт. кейс Антенна 4,8 – 6,0 ГГц 1 шт. кейс Патч 4,9 – 6,1 ГГц 1 шт. кейс Основание 1 шт. черная сумка Комплект кабелей 1 шт. черная сумка Кабель питания и управления 1 шт. черная сумка 50 м Кабель питания ретранслятора 1 шт. черная сумка 20 м Штатив 3 м 1 шт. черная сумка Штатив 4 м 1 шт. черная сумка Паракорд 20 м, карабины, колышки, пластина с отверстиями 2 компл. черная сумка Комплект ЗИП 1 компл. кейс Примечание. Изготовитель может вносить изменения в комплект поставки. версия инструкции 1.4.0 направление полета БВС направление полета БВС СХЕМА РАЗМЕЩЕНИЯ ШТАТИВОВ. ВИД СВЕРХУ 1-2 м 10-12 м АНТЕННЫ Антенный блок Антенна 700 – 1200 МГц Антенна 400 – 600 МГц Патч 4,9 – 6,1 ГГц Антенна 4,8 – 6,0 ГГц КУ 7,5 дБ КУ 5,5 дБ КУ 20 дБ КУ 13 дБ Ретранслятор Антенна 1080 – 1360 МГц Антенна 1600 – 1700 МГц Антенна 3000 – 3500 МГц КУ 10 дБ КУ 10 дБ КУ 13 дБ версия инструкции 1.4.0 ПРИЕМО-ПЕРЕДАЮЩИЙ БЛОК Вид сверху антенны 4,8 – 6,0 ГГц, патч 4,9 – 6,1 ГГц антенна 700 – 1200 МГц Вид сбоку антенна 400 – 600 МГц Вид снизу питание и управление приемо-передающего блока питание ретранслятора ELRS 2,4 ГГц аккумулятор 24 В РАСПОЛОЖЕНИЕ ПЕРЕДАТЧИКОВ И ПРИЕМНИКА передатчик 2 (470 – 550 МГц) передатчик 1 видеоприемник (720 – 1020 МГц) 4,9/5,8 ГГц Примечание. Передатчики, установленные в приемо-передающий блок, показаны для примера. версия инструкции 1.4.0 БЛОК УПРАВЛЕНИЯ Вид сверху питание блока управления включение включение блока управления приемо-передающего блока питание и управление приемо-передающего блока вольтметр и USB-зарядка потенциометр (управление усилителем) включение передачи экран Вид снизу AV выход питание приемо-передающего блока AV выход для монитора питание монитора БЛОК РЕТРАНСЛЯТОРА Вид сверху Вид спереди антенны 1080 – 1360 МГц, 1600 – 1700 МГц, 3000 – 3500 МГц кнопка управления передатчиком 4,9/5,8 ГГц антенна 4,9/5,8 ГГц (Lollipop) Вид снизу питание ретранслятора версия инструкции 1.4.0 СБОРКА И ПОДКЛЮЧЕНИЕ НСУ СТРЕЛЕЦ-УМ 1. Установите приемо-передающий блок на штатив 4 м, блок ретранслятора – на штатив 3 м. 2. Соберите антенный блок. а. основание антенна 4,8 – 6,0 ГГц патч 4,9 – 6,1 ГГц приемо-передающий блок б1. БВС с 720 – 1020 МГц б2. БВС с 470 – 550 МГц б3. БВС с двухчастотной связью 720 – 1020 МГц, 470 – 550 МГц антенна 700 – 1200 МГц антенна 700 – 1200 МГц антенна 400 – 600 МГц антенна 400 – 600 МГц в. антенны 4,8 – 6,0 ГГц, патч 4,9 – 6,1 ГГц версия инструкции 1.4.0 антенна 700 – 1200 МГц антенна 400 – 600 МГц 3. Подключите в блоке ретранслятора необходимый видеоприемник (1,2 ГГц/1,5 ГГц/3,3 ГГц). Установите и подключите соответствующие антенны. тройник видеоприемник 1,2 ГГц антенна 4,9/5,8 ГГц (Lollipop) 2 шт. антенны 1080 – 1360 МГц Кабели должны проходить вдоль оси антенн и соединяются через тройник. тройник видеоприемник 1,5 ГГц антенна 4,9/5,8 ГГц (Lollipop) 2 шт. антенны 1600 – 1700 МГц красный кабель черный кабель красный кабель черный кабель Кабели должны проходить вдоль оси антенн и соединяются через тройник. видеоприемник 3,3 ГГц антенна 3000 – 3500 МГц антенна 4,9/5,8 ГГц (Lollipop) версия инструкции 1.4.0 4. Подключите кабель питания и управления (50 м) к разъему «Вход» на приемо-передающем блоке и к разъему «Вынос» на лицевой стороне блока управления. Примечание. В зависимости от поставки НСУ Стрелец-УМ разъем для подключения кабеля питания и управления (50 м) может находиться на торце кейса. 5. Подключите кабель питания ретранслятора (20 м) к разъему «Питание ретранслятора» на приемо-передающем блоке и к разъему «Питание 24В» на блоке ретранслятора. 6. Подключите 2 аккумулятора к разъемам «АКБ 1» и «АКБ 2» на обратной стороне блока управления. 7. Подключите аккумулятор к разъему «АКБ 3» на лицевой стороне блока управления. версия инструкции 1.4.0 ВКЛЮЧЕНИЕ И НАСТРОЙКА НСУ СТРЕЛЕЦ-УМ 1. Включите пульт. 2. Включите блок управления с помощью тумблера «Блок упр.», переведя его в положение «ВКЛ». 3. Включите приемо-передающий блок с помощью тумблеров «АКБ 1» и «АКБ 2», переведя их в положение «ВКЛ». 4. Включите монитор. 5. Произведите настройки текущего сеанса связи: в меню блока управления установите канал видеоприемника 4,9/5,8 ГГц, тип передатчика, частоту, частоту пакетов и т.д. Примечание. В приемо-передающем блоке видеоприемник Foxeer (4,9/5,8 ГГц) установлен справа. Нумирация передатчиков присваивается справа налево. Примечание. Штатно в приемо-передающем блоке установлен передатчик 2 с функцией ZLRS, работающий в диапазоне частот 470 – 550 МГц, и передатчик 1 с функцией ZLRS, работающий в диапазоне частот 720 – 1020 МГц. Примечание. Передатчик 1 подключен к усилителю с выходной мощностью до 30 Вт. версия инструкции 1.4.0 6. Произведите настройку приемника и передатчика ретранслятора. Примечание. По умолчанию передатчик ретранслятора настроен на канал Х1 (частота 4990 МГц). 7. Переведите тумблер «Передача» в положение «ВКЛ» и следуйте указаниям на экране блока управления. РЕКОМЕНДАЦИИ 1. При использовании БВС с однодиапазонным приемником управления, неиспользуемый передатчик управления НСУ Стрелец-УМ необходимо выключить во избежание некорректной работы БВС. 2. Уменьшение частоты пакетов увеличивает дальность полета БВС, но может вносить дополнительную задержку управления. Рекомендуемая частота пакетов – 50 пак./с. ПРЕДОСТЕРЕЖЕНИЯ 1. Применение усилителя увеличивает радиозаметность НСУ Стрелец-УМ. 2. Передатчик 1 работает совместно с усилителем с выходной мощностью до 30 Вт, без подключения антенны усилитель сгорит! версия инструкции 1.4.0 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Неисправность Нет реакции на нажатие кнопок на экране блока управления Отсутствует подключение пульта к блоку управления Не работает управление приемопередающего блока Отсутствует питание приемопередающего блока Возможные причины Завис экран блока управления Метод устранения Зажмите кнопки «˄» и «˅» на блоке управления и дождитесь перезагрузки экрана. Внимание! При зависании экрана НСУ Стрелец-УМ продолжает работать штатным образом. Не настроен ELRS приемник 1. На пульте включите режим Wi-Fi. Подключитесь к сети Wi-Fi «ExpressLRS TX» (пароль expresslrs). Откройте в браузере страницу http://10.0.0.1 и в соответствующих окнах установите бинд фразу 000001. 2. Включите блок управления. Через минуту работы блока подключитесь к сети Wi-Fi «ExpressLRS RX» (пароль expresslrs). Откройте в браузере страницу http://10.0.0.1 и в соответствующих окнах установите бинд фразу 000001, baudrate 400000. 3. Открутите 6 винтов на блоке управления и снимите крышку. Подайте питание на блок управления и убедитесь по горящим светодиодам в функционировании ELRS приемника. Неисправен ELRS приемник Если ELRS приемник не работает, замените его. Произведите настройку по пунктам 1–3 выше. 1. Проверьте в блоке управления правильность выбора типа передатчика и его настройки. Отсутствует 2. Не отключая, извлеките из приемокоманднопередающего блока передатчик 1. Подайте информационный питание на приемо-передающий блок обмен между и убедитесь, что на плате светодиод «ТЕСТ 2» блоком управления и приемо-передающим загорелся. блоком Обратитесь в telegram-поддержку @STRELETS_NSUBot за консультацией. Неисправность кабеля питания и управления (50 м) 1. Проверьте целостность кабеля питания и управления (50 м). 2. Проверьте степень затяжки разъемов кабеля питания и управления (50 м). Сгорел предохранитель в блоке управления 1. Открутите 6 винтов на блоке управления и снимите крышку. Проверьте целостность предохранителя в цепи питания на плате. 2. Замените предохранитель. версия инструкции 1.4.0 Возможные причины Неисправность Метод устранения 1. Откройте крышку видеоприемника 1,2 ГГц, расположенную на лицевой стороне блока управления. Отсутствует видео Не настроен питание на блок управления видеоприемник 1,2 ГГц Подайте и убедитесь по горящим светодиодам, что и/или видеоприемник 1,2 ГГц функционирует. видеопередатчик 1,2 ГГц Убедитесь, что на видеоприемнике выставлена частота 1320 МГц. 2. Из приемо-передающего блока извлеките видеоприемник Foxeer (4,9/5,8 ГГц). Подайте питание на приемо-передающий блок и убедитесь по горящим светодиодам, что видеопередатчик 1,2 ГГц, расположенный в нише видеоприемника Foxeer, функционирует. Убедитесь, что на видеопередатчике выставлена частота 1320 МГц. Если видеоприемник 1,2 ГГц не работает, замените его. Неисправен видеоприемник 1,2 ГГц Если установлена частота не 1320 МГц, нажатием кнопки на видеоприемнике выставьте 1320 МГц. Если видеопередатчик 1,2 ГГц не работает, замените его. Неисправен видеопередатчик 1,2 ГГц Если установлена частота не 1320 МГц, нажатием кнопки на видеопередатчике выставьте 1320 МГц. версия инструкции 1.4.0 НАСТРОЙКА НСУ СТРЕЛЕЦ-УМ ДЛЯ РАБОТЫ В АВТОНОМНОМ РЕЖИМЕ 1. Соберите НСУ Стрелец-УМ. 2. Включите блок управления и приемо-передающий блок. 3. Произведите настройки работы НСУ Стрелец-УМ в автономном режиме: в меню блока управления выберите тип передатчиков и их параметры, номер канала видеоприемника, включение или выключение ретранслятора, включение или выключение усилителя. 4. В меню блока управления «НАСТРОЙКИ НСУ» выберите «АВТОНОМНЫЙ РЕЖИМ» → «ЗАПИСАТЬ ДАННЫЕ В ПАМЯТЬ?» → «ДА». 5. Выключите НСУ. ПОДГОТОВКА НСУ СТРЕЛЕЦ-УМ ДЛЯ РАБОТЫ В АВТОНОМНОМ РЕЖИМЕ 1. Подключите к разъему «ELRS 2,4 GHz» приемо-передающего блока антенну 2,4 ГГц. 2. Подключите к разъему «Вход» приемопередающего блока переходник N-тип в SMA. К переходнику подключите антенну 1,2 ГГц. 3. В блоке управления отсоедините от видеоприемника 1,2 ГГц кабель СВЧ антенна 2,4 ГГц антенна 1,2 ГГц и установите на видеоприемник антенну 1,2 ГГц ИЛИ извлеките из блока управления видеоприемник 1,2 ГГц и установите в очки. переходник N-тип в SMA РАБОТА НСУ СТРЕЛЕЦ-УМ В АВТОНОМНОМ РЕЖИМЕ 1. Включите блок управления/включите очки. 3. Включите пульт. 4. Подключите аккумулятор к разъему «Пит.» приемо-передающего блока. 5. Дождитесь подключения пульта к приемо-передающему блоку (на экране пульта появится индикация « »). Внимание! После подключения пульта к приемо-передающему блоку сразу же включается передача. версия инструкции 1.4.0 РАБОТА С ВИДЕОПРИЕМНИКОМ 3,3 ГГц 1 – индикатор включения видеоприемника; 2 – кнопка включения/выключения; 3 – индикатор включенного бэнда В (синий); 4 – кнопка выбора канала и бэнда; 5 – индикатор включенного бэнда А (красный) 1 2 3 4 5 КАК ПЕРЕКЛЮЧИТЬ КАНАЛ: коротким нажатием на кнопку 4. КАК ПЕРЕКЛЮЧИТЬ БЭНД: нажать и удерживать кнопку 4 более 3 секунд. Таблица соответствия количества морганий индикаторов 3 и 5 номеру канала Канал CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 Красный индикатор (Band A) моргание 1 раз моргание 2 раза моргание 3 раза моргание 4 раза моргание 5 раз моргание 6 раз моргание 7 раз моргание 8 раз Синий индикатор (Band B) моргание 1 раз моргание 2 раза моргание 3 раза моргание 4 раза моргание 5 раз моргание 6 раз моргание 7 раз моргание 8 раз Таблица частот (МГц) видеоприемника 3,3 ГГц Канал CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 Band A 3320 3345 3370 3395 3420 3445 3470 3495 Band B 3310 3330 3355 3380 3405 3430 3455 3480 версия инструкции 1.4.0 ПРИЛОЖЕНИЕ версия инструкции 1.4.0 Подробную инструкцию с полным описанием функционала НСУ Стрелец-УМ можно скачать в Telegram-боте @STRELETS_NSUBot. версия инструкции 1.4.0
