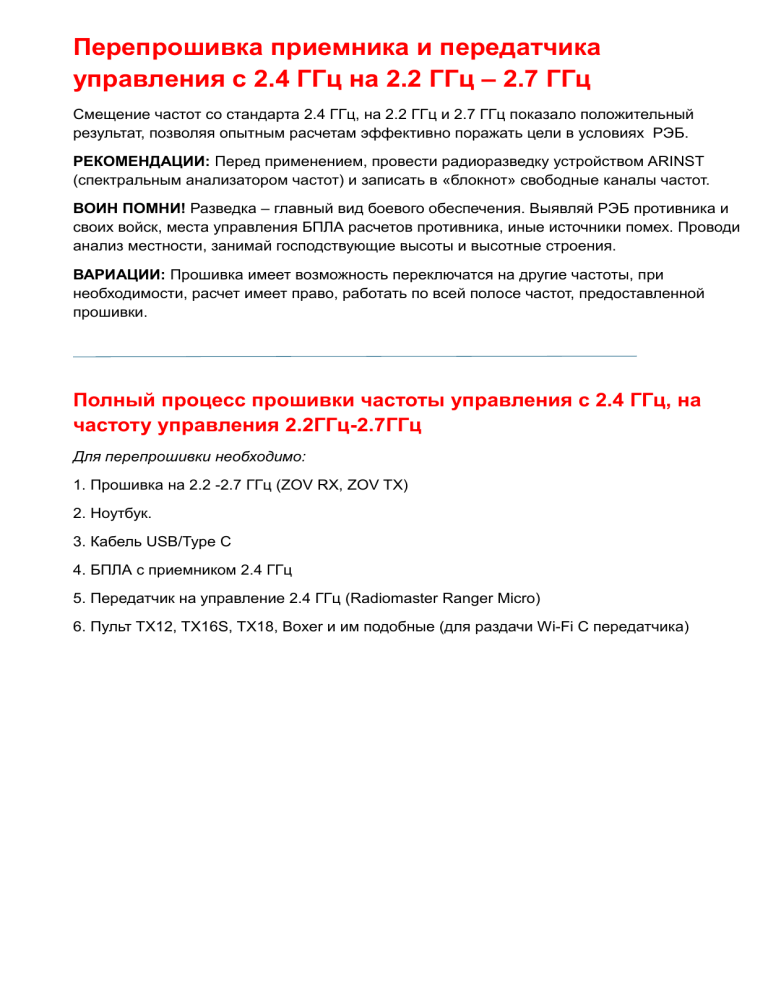

Перепрошивка приемника и передатчика
управления с 2.4 ГГц на 2.2 ГГц – 2.7 ГГц
Смещение частот со стандарта 2.4 ГГц, на 2.2 ГГц и 2.7 ГГц показало положительный
результат, позволяя опытным расчетам эффективно поражать цели в условиях РЭБ.
РЕКОМЕНДАЦИИ: Перед применением, провести радиоразведку устройством ARINST
(спектральным анализатором частот) и записать в «блокнот» свободные каналы частот.
ВОИН ПОМНИ! Разведка – главный вид боевого обеспечения. Выявляй РЭБ противника и
своих войск, места управления БПЛА расчетов противника, иные источники помех. Проводи
анализ местности, занимай господствующие высоты и высотные строения.
ВАРИАЦИИ: Прошивка имеет возможность переключатся на другие частоты, при
необходимости, расчет имеет право, работать по всей полосе частот, предоставленной
прошивки.
Полный процесс прошивки частоты управления с 2.4 ГГц, на
частоту управления 2.2ГГц-2.7ГГц
Для перепрошивки необходимо:
1. Прошивка на 2.2 -2.7 ГГц (ZOV RX, ZOV TX)
2. Ноутбук.
3. Кабель USB/Type C
4. БПЛА с приемником 2.4 ГГц
5. Передатчик на управление 2.4 ГГц (Radiomaster Ranger Micro)
6. Пульт TX12, TX16S, TX18, Boxer и им подобные (для раздачи Wi-Fi С передатчика)
Процесс прошивки передатчика управления 2.4 ГГц
1) Достать НСУ-2.0, извлечь передатчик на управление Radio Master Ranger Micro (Патч
2.4 ГГц)
2) Поставить передатчик Radio Master Ranger Micro 2.4ГГц, в слот пульта TX12, TX16,
TX18, Boxer и т.п, включить пульт
3) Нажать на кнопку MDL и перейти во вкладку 2, путем нажатия кнопки PAGE
4) Спуститься джойстиком по меню до настроек Internal/External
5) Выставить значение в Internal – OFF
6) Выставить значение в External – CRSF
7) Нажать два раза на кнопку RTN
8) Нажать кнопку SYS
9) В открывшейся вкладке выбрать ExpressLRS
10) Пролистать джойстиком до настройки Wi-Fi Connectivity и открыть вкладку
11) В открывшейся вкладке выбрать Enable Wi-Fi
12) На ноутбуке открыть вкладку Express LRS TX (Пароль expresslrs)
13) Если после подключения автоматически не открылось окно, введите в строке браузера
10.0.0.1
14) В открывшемся окне, перейдите во вкладку Update
15) Нажмите на вкладку «Выберите файл»
16) Найдите папку прошивки RadioMaster RP1 2.4GHz ТX
17) Откройте ее и выберите файл radiomaster.tx_2400.ranger-micro.wifi
18) Нажмите Update
19) Если прошивка пройдет успешно, появится зеленая галочка
20) Перезагружаем пульт и раздаем Wi-Fi как указано в пунктах 8,9, 10, 11
21) Подключаемся к ZOV TX, через WiFi (Пароль Lonley77)
22) Выставляем Bind фразу (Пример Bind77)
23) Во вкладке «Regulatory Domein» выбираем частоту 2190MHz-2210MHz (Для частоты
2.7ГГц выбираем 2690 МГц – 2710 МГц
24) Нажимаем на кнопку «Save»
25) Нажимаем на кнопку «Reboot»
26) Передатчик прошит на частоту 2.2-2.7 МГц
ПРОЦЕСС ПРОШИВКИ ПРИЕМНИКА УПРАВЛЕНИЯ:
1)Подключите кабель USB-Type C к дрону и ноутбуку
2)Посмотрите, моргает ли приемник на управление , двойным проблеском
3) Подождите 60 секунд для того, чтобы приемник начал раздавать Wi-Fi
4) Подключитесь к приемнику через Wi-Fi (Пароль expresslrs)
5) Если после подключения автоматически не открылось окно, введите в строке браузера
10.0.0.1
6) В открывшемся окне, перейдите во вкладку Update
7) Нажмите на вкладку «Выберите файл»
8)Найдите папку прошивки RadioMaster RP1 2.4GHz RX
9) Откройте ее и выберите файл firmware.bin
10) Нажмите Update
11) Если прошивка пройдет успешно, появится зеленая галочка
12) Перезагружаем дрон и ждем раздачи WIFi
13) Подключаемся к ZOV RX, через WiFi (Пароль Lonley77)
14) Выставляем Bind фразу (Пример Bind77)
15) Во вкладке «Regulatory Domein» выбираем частоту 2190MHz-2210MHz (2690МГц2710МГц)
16) Нажимаем на кнопку «Save»
17) Нажимаем на кнопку «Reboot»
18) Дрон прошит на частоту 2.2 – 2.7 МГц
ПРИМЕЧАНИЕ!!!
В случае, если после подключения USB-Type C к дрону, индикатор на приемнике
управления не заморгал, запитайте дрон от источника питания 6S.
