Лабораторная работа №5: Исследование логопериодической антенны

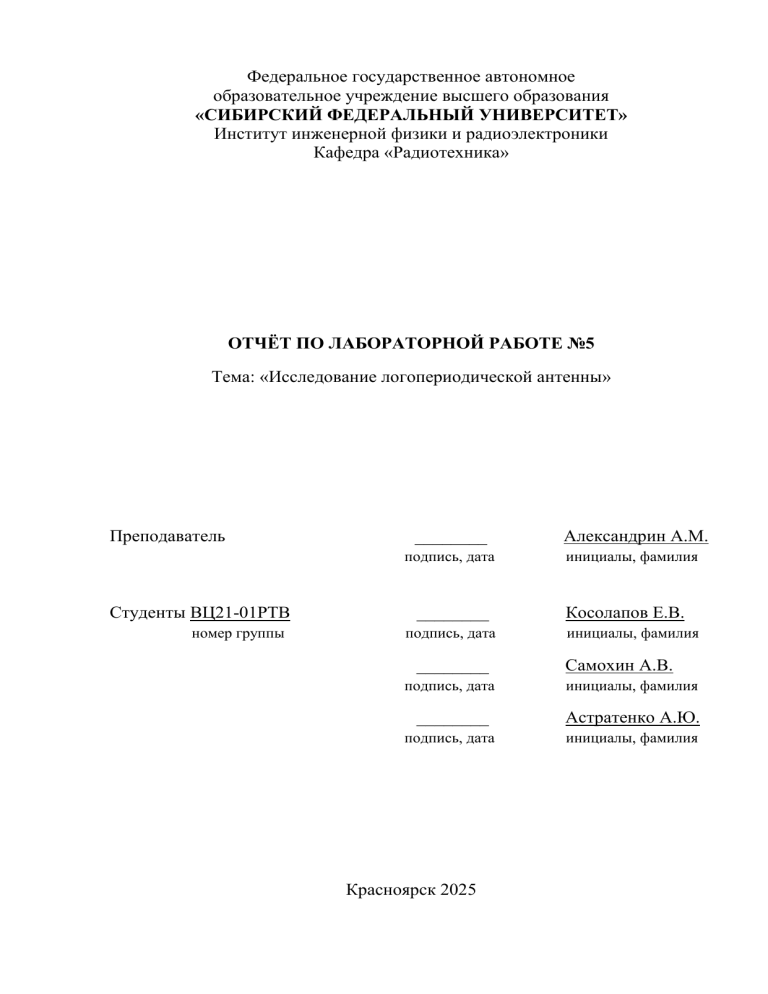

Федеральное государственное автономное
образовательное учреждение высшего образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Институт инженерной физики и радиоэлектроники
Кафедра «Радиотехника»
ОТЧЁТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №5
Тема: «Исследование логопериодической антенны»
Преподаватель
________
Александрин А.М.
подпись, дата
инициалы, фамилия
Студенты ВЦ21-01РТВ
________
Косолапов Е.В.
номер группы
подпись, дата
инициалы, фамилия
________
Самохин А.В.
подпись, дата
инициалы, фамилия
________
Астратенко А.Ю.
подпись, дата
инициалы, фамилия
Красноярск 2025
Цель: Изучение логопериодической антенны и ее направленных
свойств, измерение диаграммы направленности (ДН) антенны.
Оборудование: генератор СВЧ, логопериодическая антенна, рупорная
антенна, регистрирующее устройство.
Ход выполнения работы
Измерение ДН логопериодической антенны
Таблица 1 – Результаты измерений
φ,
град
-40
-30
-20
-10
0
10
20
30
40
-40
-30
-40
f=1
ГГц
-12,6
-10,26
-8,37
-7,4
-6,95
-7,34
-8,42
-10,12
-12,13
-12,6
-10,26
-8,37
f = 1,5
ГГц
-13,12
-10,4
-9,37
-8,2
-7,59
-8,02
-9,08
-10,7
-13,44
-13,12
-10,4
-9,37
P, дБ
f = 2,5
ГГц
-18,17
-15,4
-13,7
-12,15
-11,87
-12,11
-13,32
-15
-16,8
-18,17
-15,4
-13,7
f=2
ГГц
-17,18
-15,15
-13,03
-11,16
-10,27
-10,2
-10,66
-11,5
-13,66
-17,18
-15,15
-13,03
2
f=3
ГГц
-17,6
-15,5
-13,24
-11,7
-11
-11,06
-12,33
-14,2
-15,2
-17,6
-15,5
-13,24
f = 3,5
ГГц
-17,5
-16,4
-14,2
-12,7
-12,23
-12,7
-13,81
-15,8
-18,05
-17,5
-16,4
-14,2
f=4
ГГц
-18,4
-17,18
-14,8
-13,9
-13,7
-14,2
-15,64
-17,3
-19,7
-18,4
-17,18
-14,8
φ, град
Рисунок 1 – Диаграммы направленности логопериодической антенны от -40
до 40 градусов на частотах от 1 ГГц до 4 ГГц
3
Вывод:
В ходе лабораторной работы, посвященной исследованию
логопериодической антенны, была изучена ее конструкция и направленные
свойства. Логопериодическая антенна, благодаря своей многоэлементной
структуре и широкому диапазону рабочих частот, даёт высокую
эффективность в передаче и приеме радиосигналов.
По ходу выполнения лабораторной работы были измерены диаграммы
направленности логопериодической антенны на различных частотах.
Значительных расхождений в форме ДН замечены не были, что
подтверждается теорией, т.к. излучение переключается с более длинных
элементов на более короткие, по мере роста частоты и, соответственно,
диаграмма направленности остается неизменной.
