Антенна Клевер 5.8/7.2 ГГц: инструкция по сборке

Антенна клевер 5.8/7.2ГГц.
Антенна – это основа любой радиочастотной системы, один из важнейших
элементов в организации беспроводной связи. От хорошей антенны зависит
дальность и качество принимаемых сигналов. Благодаря хорошей
всенаправленной антенне можно значительно увеличить дальность полёта FPV
дрона, качество принимаемого сигнала и радиогоризонт. В УТЦ «Челюсти» было
принято решение о создании антенны клевер с рабочим диапазоном 4.9-6.0 ГГц
с учётом необходимости улучшения качества видеосигнала БПЛА. В связи с
отсутствием
средств
радиоэлектронной
борьбы
на
частотных
диапазонах 6.0-7.5 ГГц, так же была разработана антенна клевер с рабочим
диапазоном 6.0-7.5 ГГц. Данные антенны имеют низкую стоимость изготовления
и хороший показатель КСВ а так же широкую полосу рабочих частот.

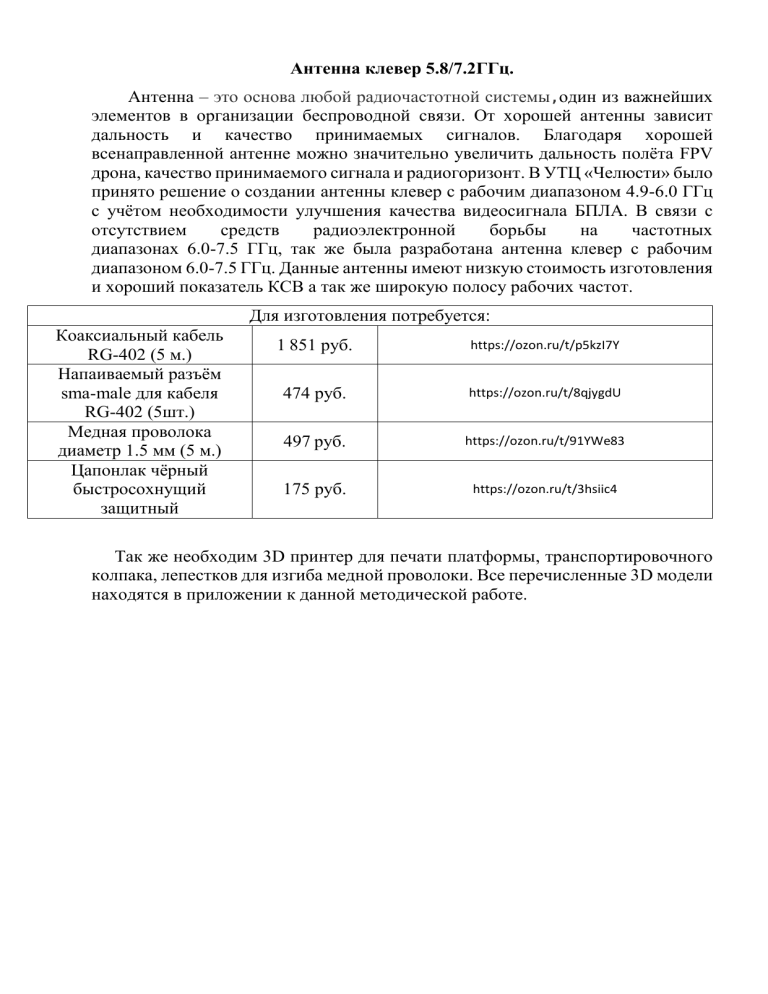

Для изготовления потребуется:
Коаксиальный кабель
RG-402 (5 м.)
Напаиваемый разъём
sma-male для кабеля
RG-402 (5шт.)
Медная проволока
диаметр 1.5 мм (5 м.)
Цапонлак чёрный
быстросохнущий
защитный
1 851 руб.
https://ozon.ru/t/p5kzI7Y
474 руб.
https://ozon.ru/t/8qjygdU
497 руб.
https://ozon.ru/t/91YWe83
175 руб.
https://ozon.ru/t/3hsiic4
Так же необходим 3D принтер для печати платформы, транспортировочного
колпака, лепестков для изгиба медной проволоки. Все перечисленные 3D модели
находятся в приложении к данной методической работе.
1. Отрезаем кабель RG-402 длинной 11 см.
Рисунок № 1. Кабель RG-402
2. Напаиваем разъём sma-male с одной стороны кабеля, с другой только
снимаем изоляцию по тем же размерам.
Рисунок №2. Инструкция по пайке разъёма sma-male.
Рисунок № 3. Заготовка кабеля RG-402.
3. Для удобства закручивания лепестков модель для изгиба можно
прикрутить на саморез диаметром 2.5*8мм к платформе.
Рисунок № 4. Заготовка для изгиба лепестков.
4. Отрезаем медную проволоку по форме для изгиба лепестков на
необходимый диапазон (для антенны 5.8 ГГц. – форма большего размера,
для антенны 7.2 ГГц. – форма меньшего размера) , для изготовления
одной антенны необходимо отрезать 4 лепестка.
Рисунок № 5. Заготовка лепестков.
5. Одеваем платформу для пайки клевера на подготовленный ранее кабель
Рисунок № 6. Платформа для пайки антенны.
6. Припаиваем лепестки более изогнутой стороной к экранирующей оплётке
таким образом что бы лепесток полностью лежал в пазе платформы под
наклоном ребра.
Рисунок № 7. Пайка нижней части лепестка к экранирующей оплётке под
углом.
Рисунок № 8. Готовая нижняя часть антенны.
7. Далее подгибаем верхние части лепестков на одной высоте ближе к
центральной жиле коаксиального кабеля, на уровень защитной оболочки.
Рисунок № 9. Подготовка верхней части лепестков к пайке.
8. Припаиваем верхние части лепестков к центральной жиле коаксиального
кабеля.
Рисунок № 10. Антенна в сборе.
9. Покрываем антенну радиопрозрачным лаком (в нашем случае цапонлак
быстросохнущий) для защиты от влаги и коррозии.
Рисунок № 11. Готовая клеверная антенна.
Антенна готова, принцип сборки антенны клевер на 5.8 ГГц. и
7.2 ГГц одинаков, отличается только размер лепестков и платформы.
Важно учитывать что качество данной антенны полностью зависит от
качественной пайки медных лепестков к коаксиальному кабелю.
Некачественная пайка, неравномерное распределение олова, излишки
припоя, неправильно выставленный угол наклона лепестков,
неправильный изгиб лепестка или его длина, всё это влияет на КСВ и
рабочую ширину частоты.
