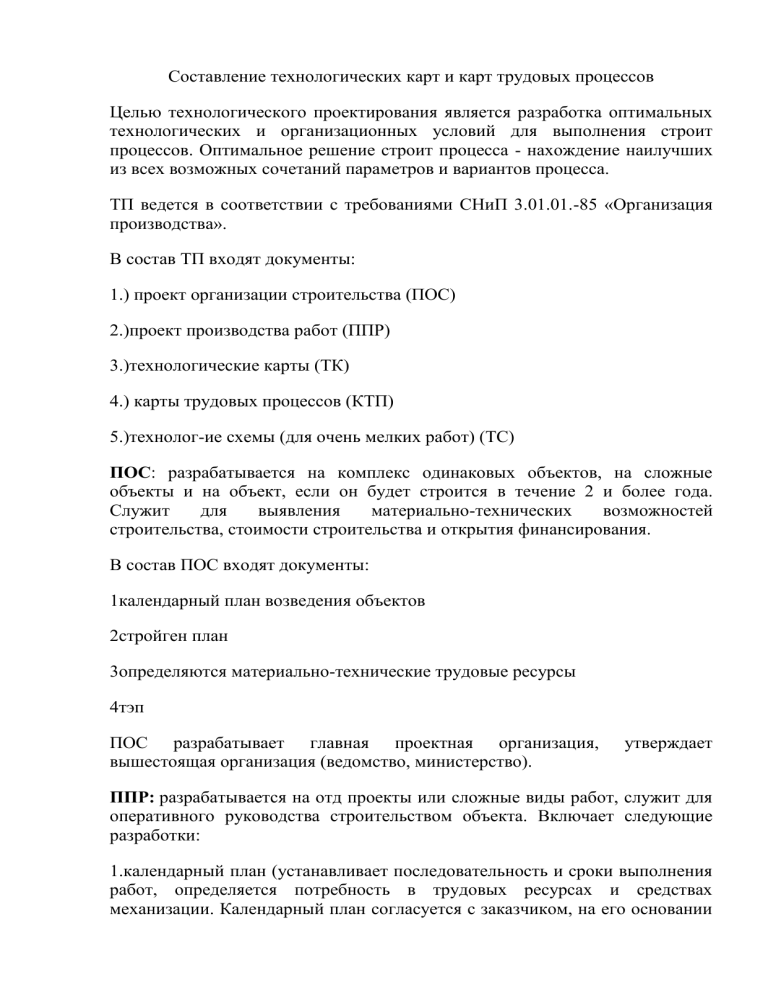

Составление технологических карт и карт трудовых процессов
Целью технологического проектирования является разработка оптимальных
технологических и организационных условий для выполнения строит
процессов. Оптимальное решение строит процесса - нахождение наилучших
из всех возможных сочетаний параметров и вариантов процесса.
ТП ведется в соответствии с требованиями СНиП 3.01.01.-85 «Организация
производства».
В состав ТП входят документы:
1.) проект организации строительства (ПОС)
2.)проект производства работ (ППР)
3.)технологические карты (ТК)
4.) карты трудовых процессов (КТП)
5.)технолог-ие схемы (для очень мелких работ) (ТС)
ПОС: разрабатывается на комплекс одинаковых объектов, на сложные
объекты и на объект, если он будет строится в течение 2 и более года.
Служит
для
выявления
материально-технических
возможностей
строительства, стоимости строительства и открытия финансирования.
В состав ПОС входят документы:
1календарный план возведения объектов
2стройген план
3определяются материально-технические трудовые ресурсы
4тэп
ПОС разрабатывает главная проектная организация,
вышестоящая организация (ведомство, министерство).
утверждает
ППР: разрабатывается на отд проекты или сложные виды работ, служит для
оперативного руководства строительством объекта. Включает следующие
разработки:
1.календарный план (устанавливает последовательность и сроки выполнения
работ, определяется потребность в трудовых ресурсах и средствах
механизации. Календарный план согласуется с заказчиком, на его основании
оформляются заказы на изготовление и поставку необходимого
оборудования (заказчик) и материалов (исполнитель). Утвержденный
главным инженером график является директивным документом для всех
участников строительства.)
2.стройген план (графически определяется размещение строящегося объекта,
подкрановых путей, рабочей зоны крана, электрощита, электрокабеля,
временных дорог, конторско-бытовых помещений, площадки для
складирования, ограждение строительной площадки, туалет. Подлежит
согласованию с городской и поселковой администрацией, с ГАИ, с
государственным инспектором по эксплуатации крана, с Энергосбытом, с
Водоканалом, со всеми организациями, чьи коммуникации могут проходить
вблизи. После согласования строй генплан утверждается главным
инженером).
3.выбор машин и механизмов
4.расчет материально-технических ресурсов
5.потребное количество материалов полуфабрикатов
6.график движения машин и механизмов
7.график поставки материалов, конструкций
8. мероприятия по технике безопасности
9.тэп
Разрабатывает ппр строительная организация, составляется на основании
технического проета и рабочих чертежей. Утверждается главным инженером
строительной организации или техническим руководителем.
ТК: входят в состав ППР, разрабатываются на отдельные виды работ и на
сложные (как закажет заказчик). Разрабатывается на основании полученной
от заказчика и утвержденной проектно-сметной документации. Составляется
на выполнение процессов и работ. Назначение – выполнение заданного
объема процессов и работ в расчетные сроки, в пределах сметной стоимости,
с требуемым качеством работ при соблюдении техники безопасности.
Утверждается в реальных условиях главным инженером.
Состав ТК определяется СНиП, состоит из 8 разделов:
1область применения
2организация и технология выполнения работ
3калькуляция затрат труда, маш-го времени и з/п
4график производства работ
5материально-технические ресурсы
6контроль качества
7техника безопасности
8тэп
ТК могут быть трех видов:
1типова тк (на отдельные виды работ, независимо от вида объекта и местных
условий)
2типовая на производство отдельных видов работ типового здания
3технологическая, которая разрабатывается на конкретный тип работ с
учетом конкретного типа зданий и местных условий.
КТП: разрабатывают для указания рациональных приемов труда при
выполнении отдельных видов технологических операций. В ней указывают
наиболее рациональный состав рабочего звена, распределение между
рабочими операций, режимы труда и отдыха. В карте описаны область
применения, организация трудовых процессов, условия труда, распределение
работ среди рабочих и пооперационный график. Эти карты - основные
нормативные и инструктивные документы научной организации труда.
Разрабатывается исследовательскими институтами и строит организациями.
Карты разрабатывают по единой методике и содержат они 4 раздела:
1область
и
эффективность
применения
карты
(показатели
производительности труда, конструктивная характеристика элемента)
2условия выполнения процесса и подготовка (т.е. это перечень мероприятий,
которые должны быть окончены к началу процесса, условия безопасного
ведения работ)
3исполнители, предметы труда (состав звена с указанием профессий и
разрядов, вид материалов, комплект инструментов)
4технология процесса и организация труда (последовательность выполнения,
организация рабочего места, также разъяснения по выполнению отдельных
операций с рекомендациями.






