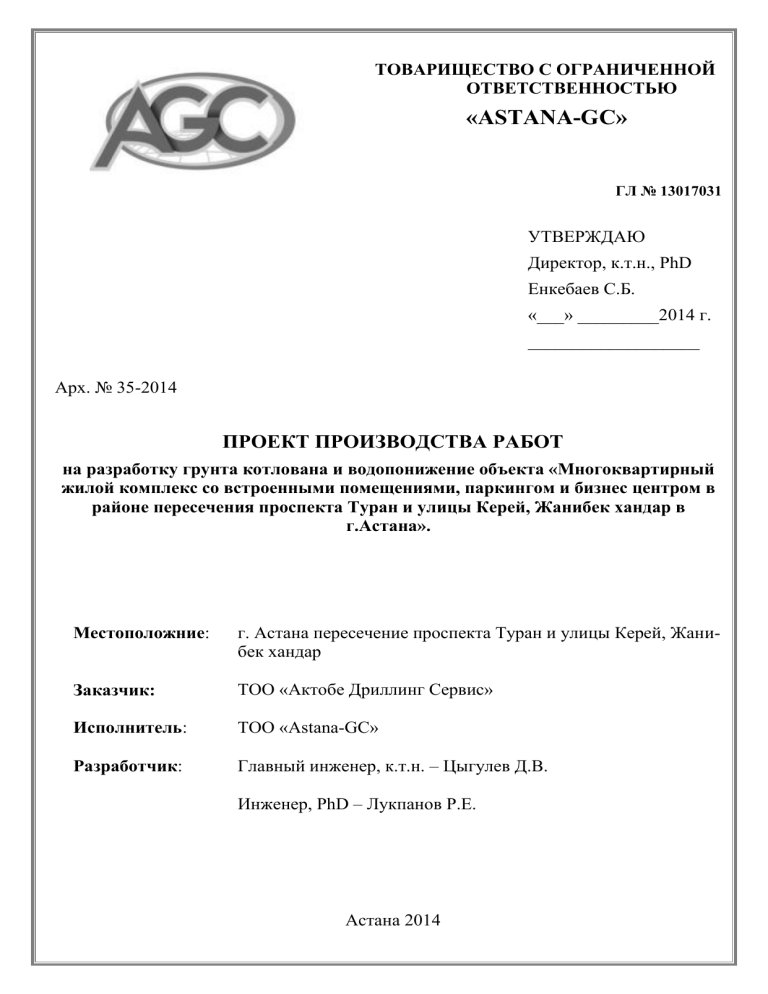

ПРОЕКТ ПРОИЗВОДСТВА РАБОТ
на разработку грунта котлована и водопонижение объекта «Многоквартирный
жилой комплекс со встроенными помещениями, паркингом и бизнес центром в
районе пересечения проспекта Туран и улицы Керей, Жанибек хандар в
г.Астана».
Местоположние:
г. Астана пересечение проспекта Туран и улицы Керей, Жанибек хандар
Заказчик:
ТОО «Актобе Дриллинг Сервис»
Исполнитель:
ТОО «Astana-GC»
Разработчик:
Главный инженер, к.т.н. – Цыгулев Д.В.
Инженер, PhD – Лукпанов Р.Е.
Астана 2014
2
СОДЕРЖАНИЕ
1. ОБЩИЕ ПОЛОЖЕНИЯ ..................................................................................... 4
2. ХАРАКТЕРИСТИКА УСЛОВИЙ СТРОИТЕЛЬСТВА И ОРГАНИЗАЦИЯ
СТРОИТЕЛЬНОЙ ПЛОЩАДКИ .......................................................................... 5
3. ДАННЫЕ О КЛИМАТИЧЕСКИХ И ГИДРОГЕОЛОГИЧЕСКИХ
УСЛОВИЯХ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ РАЙОНА ЗАСТРОЙКИ......... 6
3.1 Климатические условия ................................................................................. 6
3.1.1 Температура воздуха ................................................................................ 6
3.1.2 Атмосферные осадки ............................................................................... 6
3.1.3 Ветер .......................................................................................................... 7
3.1.4 Глубина промерзания почвы ................................................................... 7
3.1.5 Влажность воздуха ................................................................................... 7
3.1.6 Опасные атмосферные явления .............................................................. 9
3.2 Инженерно-геологические условия площадки ........................................... 9
4 ПОДГОТОВКА СТРОИТЕЛЬНОЙ ПЛОЩАДКИ ......................................... 11
4.1 Общие требования ........................................................................................ 11
4.2 Устройство временных автомобильных дорог. ........................................ 13
4.3 Геодезическое обеспечение строительства ............................................... 13
5. ПРОИЗВОДСТО ОСНОВНЫХ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ
................................................................................................................................. 16
5.1 Земляные работы. ......................................................................................... 16
5.1.1 Общие положения .................................................................................. 16
5.1.2 Потребность в материально-технических ресурсах ........................... 17
5.1.3 Организация и технология выполнения работ .................................... 18
5.1.4 Требования к качеству и приемке работ .............................................. 22
5.2 Водопонижение ............................................................................................ 25
5.2.1 Общие положения .................................................................................. 25
5.2.2 Потребность в материально-технических ресурсах ........................... 26
5.2.3 Организация и технология выполнения работ .................................... 27
5.2.4 Требования к качеству и приемке работ .............................................. 32
5.3 Крепление вертикальных стенок котлована .............................................. 36
5.3.1 Общие положения .................................................................................. 36
5.3.2 Потребность в материально-технических ресурсах ........................... 37
5.3.3 Погружение шпунтовых труб ............................................................... 38
5.3.4 Требования к качеству и приемке работ .............................................. 40
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
3
5.4 Производство работ в зимнее время .......................................................... 41
5.4.1 Земляные работы .................................................................................... 41
5.4.2 Водопонижение ...................................................................................... 42
5.4.3 Крепление вертикальных стенок котлована ........................................ 42
6. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ И ОХРАНЫ ТРУДА,
ЭКОЛОГИЧЕСКОЙ И ПОЖАРНОЙ БЕЗОПАСНОСТИ ................................ 44
6.1 Земляные работы .......................................................................................... 44
6.2 Водопонижение ............................................................................................ 46
6.3 Погружение шпунтовых труб ..................................................................... 46
6.4 Техника безопасности в зимнее время ....................................................... 47
НОРМАТИВНЫЕ ССЫЛКИ ............................................................................... 48
Приложение А. Технологические карты производства работ ......................... 50
Приложение Б. Государственная лицензия ........................................................ 51
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
4
1. ОБЩИЕ ПОЛОЖЕНИЯ
Цель и назначение объекта строительства:
Проект производства работ на разработку грунта котлована и водопонижение выполнен для здания объекта строительства: «Многоквартирный
жилой комплекс со встроенными помещениями, паркингом и бизнес центром
в районе пересечения проспекта Туран и улицы Керей, Жанибек хандар в
г.Астана».
Проект производства работ разработан на основании: задания на проектирование, актов и технических условий, выданных уполномоченными органами, отчета о проведении инженерно-геологических изысканий, а также
нормативно-технической документации, действующей на территории Республики Казахстан (Нормативные ссылки).
Последовательность работ состоит из трех очередей:
1 очередь – разработка грунта котлована под здание бизнес центра;
2 очередь – разработка грунта котлована под жилые здания;
3 очередь – разработка грунта котлована под паркинг жилых зданий и
бизнес центра.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
5
2. ХАРАКТЕРИСТИКА УСЛОВИЙ СТРОИТЕЛЬСТВА И ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ
Объект находится в районе пересечения проспекта Туран и улицы Керей, Жанибек хандар в г.Астана.
Объект строительства включает в себя здания многоквартирного жилого комплекса и бизнес центра (рисунок 2.1).
Рисунок 2.1 – Ситуационный план зданий
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
6
3. ДАННЫЕ О КЛИМАТИЧЕСКИХ И ГИДРОГЕОЛОГИЧЕСКИХ
УСЛОВИЯХ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ РАЙОНА ЗАСТРОЙКИ
3.1 Климатические условия
Климат района резко континентальный. Зима суровая, морозная, с буранами и метелями, с неустойчивым снежным покровом. Лето сравнительно
короткое, сухое, умеренно жаркое. Район относится к зоне недостаточного и
неустойчивого увлажнения, довольно большая сухость воздуха. Данная глава
содержит краткие общие сведения. Характеристика составлена по «Научноприкладному справочнику по климату СССР серия 3. вып. 18. 1989 г. И МСН
2.04.-01-98 «Строительная климатология» (нормы введены с 01.01.2000г.)
3.1.1 Температура воздуха
Годовой ход температур воздуха характеризуется устойчивыми сильными морозами в зимний период, интенсивным нарастанием тепла в короткий
весенний сезон и жарой в течение короткого лета.
Таблица 3.1 – Среднемесячная и годовая температура воздуха.
I
III
IV
V
VI
VII
VIII
IX
X
XI
XII
Год
-16,5
-10,1
+3,0
+12,7
+18,2
+20,4
+17,8
+11,5
+2,6
-7,0
-14,0
1,8
I
-16,8
Как видно из таблицы 3.1, средняя месячная температура самого холодного месяца года января составляет – минус 16,8 градусов мороза, а самого
теплого – июля +20,4 градусов тепла.
В отдельные, очень суровые зимы температура может понижаться до 4952 градусов (абсолютный минимум), но вероятность такой температуры не
более 5%.
В жаркие дни температура может повышаться до 39-40 градусов тепла.
Расчетная температура воздуха самой холодной пятидневки 35 градусов, расчетная температура воздуха самой жаркой пятидневки 28 градусов, средняя
продолжительность отопительного сезона 215 суток.
3.1.2 Атмосферные осадки
Среднее количество атмосферных осадков, выпадающих за год равно
330-370 мм.
По сезонам года осадки распределяются неравномерно, наибольшее их
количество выпадает в теплый период года (май-сентябрь) - 238 мм. Среднегодовая высота снежного покрова составляет 22 мм, запас воды в снеге 67
мм.
Согласно СНиП 2.01.07-85 снеговой район по весу снегового покрова –
III.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
7
3.1.3 Ветер
Для исследуемого района характерны частые ветры, дующие преимущественно в юго-западном направлении. Среднегодовая скорость ветра равна
5,0-5,6 м/сек. Розы ветров показаны на рисунке 3.1.
Таблица 3.2 – Среднегодовая скорость ветра
I
5,6
II
III
IV
V
VI
VII
VIII
IX
X
XI
XII
Год
5,5
6,2
5,8
5,5
4,9
4,5
4,4
4,5
5,4
5,8
5,8
5,3
Наиболее сильные ветры дуют в зимние месяцы. В летние месяцы ветры
имеют характер суховеев. Количество дней с ветром в году составляет 280300.
Согласно СНиП 2.01.07-85:
- средняя скорость ветра в зимний период – 5 м/сек;
- ветровой район по давлению ветра – III.
Таблица 3.3
Место
строительства
Астана
год
Скорость ветра (м/сек) возможная 1 раз в
5 лет
10 лет
20 лет
27
31
33
36
3.1.4 Глубина промерзания почвы
Нормативная глубина промерзания по СНиПу «Строительная климатология» составляет - 205 см.
Средняя глубина проникновения «0» в почву - 234 см (наибольшее проникновение бывает обычно в марте).
По аналогии с данными по другим регионам возможное проникновение
нуля в глубину, при малоснежной зиме, может достигать в суглинках-350см.
(СНиП РК 5.01-01-2002, СНиП РК 2.04-01-2010)
3.1.5 Влажность воздуха
Наименьшее значение величины абсолютной влажности в январефеврале (1,6-1,7 м), наибольшее – в июле (12,7 м).
Наименьшая относительная влажность бывает в летние месяцы (4045%), наибольшая зимой.
Среднегодовая величина относительной влажности составляет 86%.
Наиболее высокий дефицит влажности наблюдается в июне-июле (12,212,4м). Низкий в декабре-феврале (0,3-0,4м). Среднегодовая величина влажности составляет 4,8 м.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
Рисунок 3.1 – Розы ветров
8
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
9
3.1.6 Опасные атмосферные явления
Таблица 3.4 – Среднее число дней с туманом
I
II
III IV
V
VI VII VIII IX
X
XI
XII
год
4
0,9
2
5
6
35
Таблица 3.5 – Среднее число дней с метелью
II
III IV
V
VI VII VIII IX
X
XI XII
год
1
5
11
25
77
Таблица 3.6 – Среднее число дней с грозой
II
III IV
V
VI VII VIII IX
X
XI
XII
год
0,02
-
-
-
23
Таблица 3.7 – Среднее число дней с градом
II
III IV
V
VI VII VIII IX
X
XI
XII
год
1
-
-
6
I
22
I
-
I
-
5
18
-
-
6
1,9
-
-
4
9
0,6
3
0,6
2
3,6
3
0,3
-
8
3
0,7
-
4
2
0,8
-
1
2
2
3.2 Инженерно-геологические условия площадки
В геолого-литологическом строении площадки принимают участие:
1.Современные техногенные отложения (tQiv) представлены насыпным
грунтом.
2.Современные отложения (Qiv), представленные глинистым илом.
3.Осадочные отложения: 1) аллювиального средне-верхнечетвертичного
возраста (аQii-iii) представленные супесью, суглинком с прослоями песка,
песком средним, песком гравелистым. 2) элювиальные образования – кора
выветривания по отложениям нижнего карбона (eС1), представленные суглинком.
Исследуемая площадка по инженерно-геологическим условиям относится к средней категории сложности.
В разрезе площадки выделены следующие разновидности инженерногеологических элементов (слои) сверху вниз:
ИГЭ (слой) 1а tQiv – Насыпной грунт представлен суглинком, щебнем,
дресвой, строительными отходами, неслежавшийся.
Мощность слоя колеблется от 1,30 м до 3,50 м.
Имеет повсеместное распространение.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
10
ИГЭ (слой) 1б Qiv – Ил представлен глиной черного цвета, с корнями
растений, камыша, гумусированный, от тугопластичной до мягкопластичной
консистенции.
Мощность слоя колеблется от 0,20 м до 1,00 м.
Залегает в подошве насыпного грунта (ИГЭ) 1а.
Имеет почти повсеместное распространение.
ИГЭ (слой) 4 аQii-iii - Суглинок серого, серовато-бурого, зеленоватосерого, бурого цветов, от тугопластичной до мягкопластичной консистенции,
с гидроокислами железа и марганца, с линзами песка среднего, влагонасыщенного, мощностью 0,5-15 см, с прослоями супеси пластичной и текучей
консистенции, мощностью 7-10 см, с линзами текучепластичного суглинка.
Мощность слоя колеблется от 2,20 м до 4,60 м.
Залегает в подошве насыпного грунта (ИГЭ) 1а, ила (ИГЭ) 1б.
Имеет почти повсеместное распространение.
ИГЭ (слой) 3 аQii-iii - Супесь серого, бурого цветов, пластичной и текучей консистенции, с прослоями песка среднего, влагонасыщенного, с линзами суглинка.
Мощность слоя колеблется от 1,00 м до 2,00 м.
Залегает в подошве суглинка аллювиального (ИГЭ) 4.
Имеет распространение в северо-западной и северо-восточной частях
площадки.
ИГЭ (слой) 2 аQii-iii – Песок серого и бурого цветов, средний, полимиктового состава, средней плотности сложения, глинистый, влагонасыщенный, с прослоями суглинка серого цвета, мощностью 5-10 см.
Мощность слоя колеблется от 0,80 м до 1,40 м.
Залегает в подошве суглинка аллювиальной (ИГЭ) 4.
Имеет распространение в северо-западной, юго-восточной, югозападной частях площадки.
ИГЭ (слой) 2а аQii-iii – Песок бурого цвета, гравелистый, полимиктового состава, средней плотности сложения, влагонасыщенный, с линзами суглинка, мощностью 3-20 см.
Мощность слоя колеблется от 2,70 м до 5,70 м.
Залегает в подошве суглинка аллювиального (ИГЭ) 4, супеси аллювиальной (ИГЭ) 3.
Имеет повсеместное распространение.
ИГЭ (слой 5) eC1 – Суглинок серо-розового, желтого, бордового, светло-серого, серого цветов, твердой консистенции, с включением гидроокислов
железа и марганца, с включением дресвы и щебня до 5-20%, с линзами глины
твердой консистенции, с прослоями дресвяно-щебенистого грунта, мощностью 20-40 см. Кора выветривания по известнякам и аргиллитам.
Вскрытая мощность слоя колеблется от 1,70 м до 12,00 м.
Залегает в подошве песка гравелистого (ИГЭ) 2а.
Имеет повсеместное распространение.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
11
4 ПОДГОТОВКА СТРОИТЕЛЬНОЙ ПЛОЩАДКИ
4.1 Общие требования
В подготовительный период Подрядчик должен ознакомиться со
строительной площадкой и сопроводительной документацией на строительство.
При подготовке к ведению строительно-монтажных работ Подрядчик
согласовывает с Заказчиком:
- объёмы, технологическую последовательность, сроки выполнения
строительно-монтажных работ;
- порядок оперативного руководства, включая действия строительной
организации, в том числе при возникновении аварийных ситуаций;
- условия подключения временных сетей водоснабжения, электроснабжения, наличие исполнительных съёмок;
- условия организации комплектной и первоочередной поставки материалов, перевозок, складирования грузов и передвижения строительной техники, размещение временных зданий и сооружений и использование для
нужд строительства действующих автодорог.
Подрядчик совместно с Заказчиком обеспечивает:
- перебазирование строительных организаций к месту работы;
- организацию временной строительной базы с необходимыми временными коммуникациями энерго- и водоснабжения;
- организацию временного городка с необходимыми коммуникациями
энерго- и водоснабжения;
- складирование и хранение материалов и изделий в соответствии с
требованиями стандартов, технических условий на эти материалы и изделия.
До начала производства работ необходимо осуществить подготовку
площадки строительства согласно СНиП РК 1.03-06-2002* «Строительное
производство. Организация строительства предприятий, зданий и сооружений» с выполнением следующих организационных мероприятий:
а) обеспечить строительную площадку следующими документами
(СНиП, Приложение Б):
- ППР в полном объеме, утвержденными к производству работ;
- приказ о назначении ответственного производителя работ;
- приказы о назначении ответственных лиц за: содержание в исправном
состоянии грузозахватных приспособлений и тары; электрохозяйство; охрану
труда и технику безопасности на объекте; безопасное производство работ и
перемещение грузов грузоподъемными механизмами; пожарную безопасТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
12
ность на объекте и выполнение санитарных норм; копии приказов приложить
к ППР с росписями исполнителей об ознакомлении с приказами;
б) обеспечить объект необходимой производственной документацией:
- комплект рабочих чертежей, выданных заказчиком к производству
работ;
- акт о передаче геодезической разбивочной основы;
- общий журнал работ, составленный по форме, приведённой в Приложении Е СНиП РК 1.03-06-2002*;
- журнал авторского надзора;
- журнал регистрации инструктажа по охране труда и технике безопасности;
- журнал осмотра грузозахватных приспособлений и тары;
- журнал поступления на объект и входного контроля доставляемых
материалов, изделий, конструкций, технологического оборудования;
- разрешительные документы на проведение строительно-монтажных
работ «Общий наряд-допуск на проведение работ»;
в) принять по акту строительную площадку;
г) подготовить и обеспечить объект строительства плакатами, знаками
безопасности и т.д;
д) выполнить следующие работы подготовительного периода согласно
СНиП РК 1.03-06-2002* на площадке строительства:
- установить временные ограждения стройплощадки, отвечающие требованиям ГОСТ 12.4.059-89 ССЕТ «Ограждения предохранительные, инвентарные»;
- установить временные здания и сооружения на территории площадки
строительства: административные и бытовые помещения, отвечающие требованиям СН РК 1.03-02-2007 «Инструкция по проектированию бытовых
зданий и помещений строительно-монтажных организаций», мастерские и
склады (контейнеры), помещения для приема пищи, контейнеры для сбора
бытового мусора;
- очистить строительную площадку, выполнить планировку;
- устроить временные внутриплощадочные и подъездную грунтощебеночную автодороги;
- обеспечить строительную площадку временными инженерными коммуникациями водопровода, канализации, теплоснабжения, телефонизации,
электроснабжения, водоотведения ливневых стоков;
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
13
- установить мойки для колес автомашин на основных выездах со
строительной площадки;
е) организовать площадки для складирования конструкций и материалов путём планировки и уплотнения грунта гравием толщиной 150мм с обеспечением временного отвода поверхностных вод;
ж) доставить на площадку необходимые материалы, конструкции, механизмы и сварочное оборудование;
з) выполнить геодезическую разбивочную основу, произвести разбивку
осей проектируемых зданий сооружений;
и) установить знаки безопасности, дорожного движения, предупреждающие и запрещающие плакаты;
к) установить сигнальные ограждения опасных зон;
л) смонтировать наружное освещение строительной площадки;
м) выполнить мероприятия противопожарной безопасности и по охране
окружающей среды.
4.2 Устройство временных автомобильных дорог.
Временные внутриплощадочные автодороги дороги выполнить по
трассам запроектированных внутри площадочных автодорог.
Конструктивное решение временных автодорог принято аналогичное
проектируемым автодорогам на две полосы движения, без устройства верхнего твердого покрытия, которое выполняется после окончания строительных работ.
До начала работ по устройству временных автодорог необходимо выполнить подготовительные работы:

расчистку территории;

разбивку земляного сооружения.
Элементы детальной разбивки закрепить створными выносками за границей полосы отвода с целью возможности последующего восстановления
точек детальной разбивки в случае их утраты на местности. Важнейшей разбивочной линией является ось автодороги, которую провешивают на местности с помощью вешек и закрепляют реперами.
4.3 Геодезическое обеспечение строительства
Для перенесения проектных параметров зданий в натуру, производства
детальных разбивочных работ и исполнительных съемок на строительной
площадке создается внешняя разбивочная сеть зданий, пункты которой закрепляют на местности основные, главные и промежуточные разбивочные
оси.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
14
На схеме геодезической разбивочной основы необходимо отображать
места расположения знаков, закрепляющих следующие оси:
- основные, определяющие габариты здания, сооружения (крайние координатные оси по ГОСТ 21779 -82);
- главные оси симметрии здания;
- промежуточные в местах температурных (деформационных) швов,
расположенные через 50 - 60м.
Количество разбивочных осей или их параллелей, закрепляемых геодезическими знаками, схема закрепления определяются с учетом конфигурации
и размеров здания (сооружения) и уточняются при разработке ППР.
Знаки закрепления разбивочных осей зданий овальной конфигурации
необходимо размещать по направлениям главных осей от его проектного
центра.
Геодезическая разбивочная основа создается на строительной площадке для обеспечения исходными данными последующих построений при производстве геодезических работ на всех этапах строительства.
Геодезическое обеспечение строительства должно выполняться в соответствии со СНиП РК 1.03-26-2004, РДС РК 1.03-03-2001.
Геодезическая основа создаётся для выноса в натуру проектных параметров здания (сооружения), разбивочных осей и исходных высотных отметок, выполнения разбивочных работ в процессе возведения здания, сооружения, осуществления контроля за соблюдением требований проекта, строительных норм и правил к точности геометрических параметров при его размещении и возведении, а также для производства исполнительных съемок.
Геодезическую основу для строительства выполнить с привязкой к
имеющимся в районе строительства не менее чем двум пунктам государственных или опорных геодезических сетей с учетом:
- проектного и существующего размещения зданий (сооружений) и инженерных сетей на строительной площадке;
- обеспечения сохранности и устойчивости знаков, закрепляющих
пункты разбивочной основы на период строительства;
- последующего использования геодезической основы в процессе эксплуатации построенного объекта, его расширения и реконструкции.
К началу производства геодезических работ должны быть подготовлены рабочие места для закладки реперов и знаков, закрепляющих оси зданий и
сооружений. Для измерения линий и углов должны быть расчищены полосы
шириной не менее 1м.
Геодезическая разбивочная основа на строительной площадке распределяется на плановую и высотную.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
15
Проект плановой геодезической разбивочной основы составляется в
масштабе генерального плана стройплощадки в виде строительной координатной сетки - частной системы прямоугольных координат.
Точность разбивки должна соответствовать величинам допускаемых
средних квадратичных погрешностей, приведенных в таблице 1, главы СНиП
РК 3.01-26-2004 «Геодезические работы в строительстве» и в соответствии с
ГОСТ 21779 - 82 .
Геодезическая разбивочная основа создаётся в виде сети закреплённых
знаками геодезических пунктов, определяющих положение зданий на местности и обеспечивающих выполнение дальнейших построений и измерений в
процессе строительства.
Знаки геодезической разбивочной основы являются исходными для
всего комплекса производства строительно-монтажных работ в части соблюдения геометрических параметров и должны сохраняться на весь период
строительства.
Основные базисные точки необходимо надежно закрепить монолитами,
металлическими штырями в бетоне и пр., которые не будут уничтожены земляными работами.
Привязка геодезической плановой основы к пунктам государственной
геодезической сети произведена по согласованию с территориальными органами Госгортехнадзора.
После создания геодезической разбивочной основы произвести разбивку главных и основных осей сооружений, являющихся основой для детальной разбивки промежуточных осей.
Осевые знаки закрепить от контура зданий на расстоянии 15 - 30м, в
местах, свободных от размещения временных и постоянных подземных сооружений, складирования строительных материалов, установки грузоподъемных механизмов. Наименьшее допустимое расстояние – 3 м от бровки котлована, призмы обрушения грунта, наибольшее – полуторная высота здания,
но не более 50 м.
При выполнении геодезических работ необходимо составить акты согласно СНиП РК 1.03-26-2004 «Геодезические работы в строительстве»:
Приложение 12 «Акт приёмки геодезической разбивочной основы для
строительства» с исполнительной схемой;
Приложение 13 «Акт приёмки - передачи результатов геодезических
работ при строительстве зданий и сооружений» с исполнительной схемой.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
16
5. ПРОИЗВОДСТО ОСНОВНЫХ СТРОИТЕЛЬНОМОНТАЖНЫХ РАБОТ
Производство работ осуществлять в следующей последовательности:
1 Очередь:
- устройство водопонижающих скважин под здание бизнес центра;
- разработка котлована до отметки 340,58;
- устройство шпунтового ограждения;
- разработка котлована до отметки 338,62;
- горизонтальная планировка дна котлована.
2 Очередь:
- устройство водопонижающих скважин под жилые здания;
- разработка котлована до отметки 340,82;
- горизонтальная планировка дна котлована.
3 Очередь:
- локальный демонтаж водопонижающих скважин (приложение А)
- разработка котлована до отметки 339,62;
- горизонтальная планировка дна котлована.
5.1 Земляные работы.
5.1.1 Общие положения
До начала производства земляных работ необходимо:
- завершить подготовку фронта работ (раскорчевку, планировку, снос и
перенос препятствующих работам сооружений и коммуникаций) в соответствии с требованиями технологии производства работ и ПОС. В случае обнаружения неуказанных в проекте подземных сооружений и коммуникаций необходимо вместе с владельцем решить вопрос их сохранности или выноски
за пределы стройплощадки;
- установить инвентарные здания и сооружения согласно стройгенплану
строительной площадки;
- ознакомить участников строительства с проектом производства земляных работ и с правилами безопасности труда под расписку;
- установить по контуру котлована временные реперы, связанные нивелирными ходами с постоянными реперами;
- произвести разбивку на местности контура котлованов от осей здания,
нанесенных на обноске способом промеров. Обноска устанавливается на высоте 0,4 - 0,6 м от земли параллельно основным осям, образующим внешний
контур здания, на расстоянии, обеспечивающим неизменность ее положения
в процессе строительства;
- на обноску при помощи теодолита с закрепленных на местности осевых знаков перенести оси здания или сооружения;
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
17
- закрепить разбитый контур котлована кольями, между которыми натягивают шнур для указания границы вскрытия котлована. Все колья или штыри, закрепляющие контурные углы, должны быть отнивелированы;
- оформить актом разбивку котлована с приложением ведомостей реперов и привязок;
- производителю работ на исполнительном чертеже передать машинисту
экскаватора схему закрепления осей с расстояниями в натуре между ними и
абсолютными отметками знаков.
5.1.2 Потребность в материально-технических ресурсах
Потребность в машинах и механизмах, инструменте и инвентаре для
разработки грунта в котловане определяется с учетом специфики выполняемых работ, назначения и технических характеристик в соответствии с таблицей 5.1.
Таблица 5.1 – Ведомость потребности в машинах, инструменте, инвентаре
Назначение
5
Кол. на звено (бригаду), шт.
6
Caterpillar D8R
Планировочные
работы
1
Caterpillar 329 DL
Разработка грунта
1
№
п/п
1
Наименование
2
1
Бульдозер
2
Экскаватор
3
Автосамосвалы
4
Теодолит
5
6
Нивелир с рейкой
Рулетка измерительная
ГОСТ
10528-90
ГОСТ
7502-98
7
Стальная лента
Тип ИР749
8
Лестница
9
Лопата штыковая
10
13
Лопата подборочная
Комплект знаков по технике
безопасности
Тип, марка, ГОСТ
3
Техническая
характеристика
4
Howo, Shacman
ОТ-02
ГОСТ
10529-96
НВ-1
Длина 25 м
Длина по
месту
ЛКО; ЛПК
ГОСТ
19596-87*
Вывоз грунта
По расчету
Для измерительных работ
1
Для измерительных работ
Для линейных измерений
Для линейных измерений
Для спуска в котлован
Для зачистки и
подбора недобора
грунта
1
2
1
1
1
ЛП; ЛПГ
ГОСТ
19596-87*
ГОСТ
12.4.0262001
1
Для обеспечения
техники безопасности
1
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
18
Расход эксплуатационных материалов для обслуживания машин и механизмов определяется по паспортным данным механизмов.
5.1.3 Организация и технология выполнения работ
Устройство котлована экскаватором может производиться лобовой или
боковой проходками. Разработку целесообразней вести методом боковой
проходки. В приложении А показана схема боковой открытой проходки, при
которой экскаватор перемещается вдоль котлована по разрабатываемой полосе (за пределами призмы обрушения) и формирует боковой и торцевой откосы. В местах устройства водопонижающих скважин разработку грунта и
планировку дна котлована целесообразно вести вручную, чтобы не повредить
существующие скважины.
Под бизнес центр разработка грунта котлована ведется в два этапа. Первый этап заключается в разработке грунта с отметки 343,58 м до отметки
340,58 м. Далее с отметки 340,58м производятся работы по устройству шпунтовых ограждений котлована, после чего производится второй этап разработки с отметки 340,58м до отметки 338,62м.
Последовательность работ при разработке котлована:
- планировка поверхности земли в пределах габарита стройплощадки
бульдозерами;
- разработку котлована производить экскаватором с погрузкой грунта в
автосамосвалы и вывозкой с территории строительной площадки;
- доработка грунта и зачистка основания котлована бульдозерами, средствами малой механизации либо вручную;
- параллельно выполнить работы по устройству защитного ограждения
вокруг котлована высотой 1,2м из полимерной сетки.
Производство земляных работ должно осуществляться с соблюдением
действующих строительных норм и правил, государственных стандартов,
правил технической эксплуатации, охраны труда, безопасности и других
нормативных документов на проектирование, строительство, приемку в эксплуатацию при авторском надзоре проектной организации, техническом надзоре заказчика, а также государственном контроле надзорных органов.
Планировка поверхности площадки строительства
Для обеспечения проектного уклона поверхность земли должна быть
спланирована для свободного прохода по ней ходовой части экскаватора.
Планировка поверхности земли выполняется бульдозером Caterpillar D8R,
технические характеристики которого представлены в таблице 5.2.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
19
Таблица 5.2 – Технические характеристики бульдозера Caterpillar D8R:
Показатель
Значение
Двигатель
3406С
Мощность
245 кВт
Объём отвала
11.7 м3
Ширина отвала
3973 мм
Длина
7646 мм
Ширина
3973 мм
Высота
3508 мм
Ширина колеи
2083 мм
Эксплуатационная масса
37594 кг
Бульдозер Caterpillar D8R оборудованный разрыхлителем (рисунок 5.1)
предназначен для выполнения землеройно-планировочных работ в строительстве и в сельском хозяйстве на грунтах I - II групп в районах с умеренным климатом при температуре воздуха ±40 °С без предварительного рыхления. При разработке более тяжелых грунтов предварительно грунты должны
быть разрыхлены.
Рисунок 5.1 – Общий вид бульдозера Caterpillar D8R
При планировке поверхности бульдозером предусматривается срезка
неровностей до 15 см и перемещение грунта на расстояние до 30 м. Планировка ведется полосами, равными ширине отвала бульдозера, при рабочем
ходе в одном направлении, как показано в приложении А.
При планировке поверхности земли бульдозером резание и перемещение
грунта производится на первой передаче трактора, а возвращение в забой
выполняется задним ходом на второй или третьей передачах без разворота
бульдозера.
Подъем ножа необходимо совмещать с разгрузкой грунта, а опускание
его - с переключением передачи трактора и началом движения бульдозера
задним ходом. Совмещение отдельных рабочих операций сокращает продолжительность цикла и повышает производительность бульдозера.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
20
Разработка грунта экскаватором
Разработка грунта экскаватором производится Caterpillar 329 DL, оборудованным обратной лопатой, технические характеристики которого представлены в таблице 5.3. Общий вид экскаватора представлен на рисунке 5.2.
Рисунок 5.2 – Общий вид экскаватора Caterpillar 329 DL
Экскаватор послойно разрабатывает грунт с погрузкой его в транспортное средство автосамосвалы марки «Howo» и «Shacman» (рисунок 5.3). Вывоз грунта и место его складирования производится за пределами строительной площадки.
Рисунок 5.3 – Автосамосвалы «Howo» и «Shacman»
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
21
Таблица 5.3 – Технические характеристики экскаватора Caterpillar 329 DL
Значение
Показатель
Эксплуатационная масса
29700 кг
Модель двигателя
C7 ACERT
Мощность двигателя
152 кВт (207 л.с.)
Номинальная частота вращения коленчатого вала двигателя,
об/мин
1800
Число цилиндров
6
Рабочий объем двигателя
7,2 л.
Ширина стандартного башмака
600 мм
Колея
2590 мм
Вместимость топливного бака
520 л
Вместимость ковша
1,7 м3
При необходимости передвижения людей в пазухе расстояние между
поверхностью откоса и боковой поверхностью возводимого в котловане сооружения (кроме искусственных оснований трубопроводов, коллекторов и
т.п.) должно быть в свету не менее 0,6 м.
Выемки в грунтах, кроме валунных, скальных и элювиальных грунтов,
меняющих свои свойства под влиянием атмосферных воздействий, необходимо разрабатывать, как правило, до проектной отметки с сохранением природного сложения грунтов основания. Допускается разработку грунта производить в два этапа: черновая и окончательная, выполняемая непосредственно
перед возведением конструкций.
Разрабатывая грунт экскаватором типа Caterpillar 329 DL, машинист
экскаватора стремиться полностью использовать конструктивные возможности машины и мощность двигателя в данных конкретных условиях. Срезку
грунта при наполнении ковша необходимо осуществлять стружкой наибольшей толщины при максимальных оборотах двигателя, стремясь наполнить
ковш с «шапкой» на сколько возможно короткими движениями ковша в
грунте. Влажный грунт рекомендуется резать тонкой стружкой, чтобы устранить его налипание, при этом потери времени на резании компенсируются
ускорением разгрузки ковша.
Ковш из грунта в забое выводится немедленно после достаточного его
наполнения. Во время поворота платформы экскаватора к месту разгрузки
ковш поднимается на разгрузочную высоту, а опорожнение его производится
в момент, когда он находится над кузовом автосамосвала.
Доработка недобора грунта до проектной отметки производится средствами малой механизации с сохранением природного сложения грунтов осноТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
22
вания либо вручную. Толщина слоя недобора зависит от применяемого типа
ковша экскаватора.
Способ восстановления оснований, нарушенных в результате промерзания, затопления, а также переборов глубиной более 0,5 м, необходимо согласовать с проектной организацией.
В случае обнаружения не указанных в проекте коммуникаций, подземных сооружений или обозначающих их знаков земляные работы должны
быть приостановлены, на место работы вызваны представители заказчика и
организаций, эксплуатирующих обнаруженные коммуникации, и приняты
меры по предохранению обнаруженных подземных устройств от повреждения. При невозможности установления эксплуатирующих организаций следует вызвать представителей местной администрации.
Производство земляных работ осуществляется в соответствии со СНиП
3.02.01-87 «Земляные сооружения, основания и фундаменты».
5.1.4 Требования к качеству и приемке работ
Контроль качества работ должен осуществляться специальными службами строительных организаций. При производстве земляных работ и устройстве оснований следует выполнять входной, операционный и приемочный контроль, руководствуясь требованиями СНиП 3.01.01-85* и приложением 1 СНиП 3.02.01-87.
Входной контроль - контроль поступающих материалов, изделий, грунта
и т.п., а также технической документации, в т.ч. проектов производства работ. Контроль осуществляется регистрационным методом по сертификатам,
накладным, паспортам и т.п., а при необходимости - измерительным методом. При входном контроле рабочей документации производится проверка ее
комплектности и достаточности содержащейся в ней технической информации для производства работ.
Операционный контроль осуществляется в ходе выполнения строительных процессов и производственных операций и обеспечивает своевременное
выявление дефектов и принятие мер по их устранению и предупреждению.
Осуществляется измерительным методом или техническим осмотром. Результаты операционного контроля фиксируются в общих или журналах производства работ, журналах геотехнического контроля и других документах,
предусмотренных действующей в данной организации системой управления
качеством.
Приемочный контроль - контроль, выполняемый по завершении земляных работ по объекту или его этапов с участием заказчика. Приемка земляных работ должна состоять в проверке:
- отметок бровок и основания котлована;
- габаритов котлована;
- крутизны откосов;
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
23
- качества грунтов основания.
Сдача-приемка работ оформляется актами освидетельствования скрытых
работ, проверки качества грунтов основания в открытом котловане и освидетельствования и приемки котлована, которые должны содержать перечень
технической документации, на основании которой были выполнены работы,
данные о проверке правильности выполнения земляных работ и несущей
способности основания, топографических, геологических и гидрогеологических условиях, в т.ч. об уровне грунтовых вод, наличии карстовых и оползневых явлений, а также перечень недоделок с указанием сроков их устранения.
При производстве земляных работ, в процессе монтажа или бетонирования конструкций подземной части или укладки трубопроводов необходимо
постоянное наблюдение за состоянием основания котлована, откосов, поверхностного стока воды и водоопонижения. Состав контролируемых показателей, предельные отклонения, объем и методы контроля должны соответствовать таблице 5.4.
Таблица 5.4 – Состав контролируемых операций, отклонения и способы
контроля при разработке грунта
Технические показатели
Предельные отклонения
Контроль (метод и объем)
1
2
3
1. Концентрация химичеНе более предельно допусЛабораторные исследоских веществ и взвесей в во- тимых концентраций, уста- вания, не реже двух раз в
де, сбрасываемой в естест- новленных «Правилами ох- месяц
венные водостоки и водоемы раны поверхностных вод от
загрязнения сточными водами»
2. Контроль за состоянием
Не допускается сосредотоВизуальные
наблюдеоткосов и основания котло- ченная фильтрация, вынос ния, ежедневно
вана
грунта и оплывание откосов
3. Контроль за осадками
Осадки не должны превыНивелирование по марзданий и сооружений
шать величин, установлен- кам, установленным на
ных СНиП 2.02.01-83*
здании или сооружении
4. Отклонения отметок дна
выемок от проектных (кроме
выемок в валунных, скальных и вечномерзлых грунтах)
при черновой разработке:
а) одноковшовыми экскаваДля экскаваторов с гидравторами, оснащенными ков- лическим приводом +10 см
шами с зубьями
Измерительный, точки
измерений устанавливаются случайным образом;
число измерений на принимаемый участок должно
быть не менее:
10
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
24
1
5. Отклонение продольного
уклона водоотводных канав
от проектного значения
2
Не более ±0,0005
3
Измерительный. Нивелирование трассы на участках между поворотами,
примыканиями, но не менее чем через 50 м
6. Отклонения отметок дна
выемок в местах устройства
фундаментов и укладки конструкций при окончательной
разработке или после доработки недоборов и восполнения переборов
± 5 см
Измерительный, по углам и центру котлована,
на пересечениях осей здания, в местах изменения
отметок, поворотов и примыканий траншей, расположения колодцев, но не
реже чем через 50 м и не
менее 10 измерений на
принимаемый участок
7. Вид и характеристики
вскрытого грунта естественных оснований под фундаменты и земляные сооружения
Должны
соответствовать
Технический
осмотр
проекту. Не допускается раз- всей поверхности основамыв, размягчение, разрыхле- ния
ние или промерзание верхнего слоя грунта основания
толщиной более 3 см
8. Отклонения уклона сплаНе должны превышать
Визуальный (наблюденированной поверхности от ±0,001 при отсутствии замк- ния за стоком атмосферпроектного, кроме орошае- нутых понижений
ных осадков) или измеримых земель
тельный, по сетке 50´ 50 м
9. Отклонения отметок
спланированной поверхности
от проектных, кроме орошаемых земель:
Не должны превышать:
а) в нескальных грунтах
±5 см
Измерительный, по сетке 50´50 м
По результатам приемочного контроля принимается документированное
решение о пригодности основания котлована к выполнению последующих
работ.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
25
5.2 Водопонижение
5.2.1 Общие положения
Водопонижение производится до разработки котлована. Водопонижение
- искусственное понижение уровня подземных вод - достигается откачкой
или отводом их к пониженным местам. Строительное водопонижение применяется при производстве земляных и других строительных работ по возведению фундаментов, гидротехнических сооружений, различных подземных сооружений и коммуникаций, а также при разработке горных выработок в
строительный период.
Задачи строительного водопонижения в общем заключаются в соответствующем развитии и поддержании в течение необходимого времени депрессионной воронки в водоносных грунтах, прорезаемых котлованом (сооружением), а также в снятии избыточного напора в подстилающих водоносных
грунтах, отделенных от котлована водоупором.
В том случае, если депрессионная поверхность водного потока в грунтах, прорезаемых котлованом, нигде его не пересекает, представляется возможным вести все подземное строительство насухо, т.е. полностью решается
основная задача водопонижения.
При строительном водопонижении применяются, в основном, временные устройства, а необходимое оборудование и другие средства, предусмотренные для эксплуатации сооружений и предприятий, могут быть использованы временно в течение всего срока данного строительства.
При производстве работ строительная организация должна проверить
соответствие действительного состояния зданий, сооружений и коммуникаций принятому за основу в проекте и установить возможность соблюдения
действующих правил техники безопасности, в частности:
а) бурения и прокладки трубопроводов вблизи существующих кабелей и
трубопроводов, проложенных в земле;
б) безопасного приближения буровых установок с высокими мачтами к
воздушным ЛЭП и др.
Началу производства работ должны предшествовать планировка и расчистка территории (от леса, мусора и т.п.) для возможности свободного применения предусмотренных машин и механизмов.
Водопонизительные установки и устройства, включая сеть водостоков,
зумпфов и водосборников, должны размещаться так, чтобы не создавать
стеснений для работы землеройного и другого строительного оборудования и
транспорта, не препятствовать строительству и эксплуатации соседних сооружений и т.п.
Во избежание лишних непроизводительных затрат все строительные работы, которые ведутся с применением водопонижения, должны выполняться
без перерывов и в минимальные сроки.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
26
Необходимо осуществлять также взаимоувязку работ на соседних объектах, так как при производстве водопонизительных работ понижение уровня
подземных вод развивается далеко за пределы того объекта, для которого оно
непосредственно предназначено. Это обстоятельство следует по возможности использовать при строительстве соседних подземных сооружений. Взаимоувязка работ на соседних объектах также необходима и при устройстве
водоотводящих коммуникаций, водоснабжения и энергоснабжения.
5.2.2 Потребность в материально-технических ресурсах
Основными материалами для производства водопонизительных работ
служат трубы, фильтры и материалы для песчано-гравийных обсыпок и
фильтровых покрытий. Все материалы должны отвечать требованиям проекта и соответствующих ГОСТов.
При бурении водопонизительных скважин используются обсадные трубы. Обсадные трубы используются преимущественно и для изготовления
фильтров, для которых допускается применение также сварных труб.
Для водопонизительных скважин следует применять фильтры, как правило, заводского изготовления, в основном, трубчатые или каркасностержневые. Допускается применение гравитационных, корзинчатых, кожуховых, блочных фильтров.
Для обсыпки фильтров водопонизительных скважин применяется отмытый песок, гравий и песчано-гравийные смеси с частицами крупностью не
менее 0,5 мм и не более 7 мм, а также продукты дробления изверженных пород (граниты, сиениты, диориты, габбро, порфириты, липариты, диабазы, базальты) или прочных осадочных пород (кремнистые известняки, хорошо
сцементированные невыветрелые песчаники и др. при временном сопротивлении на сжатие не ниже 60 МПа). Материал обсыпки должен быть плотным,
нерастворимым в воде, свободным от солевых примесей.
Бурение скважин производится бурильной установкой УРБ. Бурильная
установка (рисунок 5.4) состоит из базовой машины, навесного бурового и
кранового оборудования.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
27
1 - базовая машина; 2 - гидроцилиндры перевода рабочего органа из рабочего в
транспортное положение; 3 - бур; 4 - крановая лебедка; 5 - мачта; 6 - блоки; 7 - канаты;
Рисунок 5.4 – Бурильная установка
Рабочий орган бур 3 - располагается на мачте 5, которая переводится из
транспортного горизонтального в рабочее вертикальное положение гидроцилиндрами 2. Все рабочее оборудование размещено на базовой машине 1.
Сменный шнековый бур имеет режущие кромки из твердого сплава. Вращается бур от двигателя через механическую трансмиссию с несколькими скоростями в одну или другую сторону. Вверх и вниз бур перемещается при помощи гидроцилиндров, позволяющих также создавать принудительный напор на бур при бурении. Крановое оборудование включает крановую лебедку
4, расположенную на поворотной платформе, систему канатов 7 и блоков 6,
грузозахватное устройство. Крановая лебедка также имеет привод от двигателя через механическую трансмиссию. В зависимости от типа базовой машины 1 применены бурильные установки на базе УРАЛ-4320 и ЗИЛ-130.
5.2.3 Организация и технология выполнения работ
При строительном водопонижении применяются открытые (сообщающиеся с атмосферой) водопонизительные скважины оборудованные насосами, самоизливающиеся и водопоглощающие скважины и сквозные фильтры.
Открытые водопонизительные скважины, оборудованные насосами (рисунок
5.5), применяются, в основном, при больших (более 4 м) глубинах гравитационного водопонижения в грунтах с коэффициентом фильтрации св. 2 м/сут
при достаточной толщине водоносного слоя, при которой может быть обеспечена необходимая производительность водопонизительных скважин. Они
могут применяться в грунтах с коэффициентом фильтрации менее 2 м/сут,
когда их эффективность подтверждается опытными данными, и при водопонижении менее 4 м, если это оправдывается технико-экономическими соображениями.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
28
1 - кондуктор; 2 - песчано-гравийная обсыпка; 3 - местный песчаный грунт; 4 - отстойник; 5 просечной лист; 6 - надфильтровые трубы; 7 - пьезометр для замера уровня воды в скважине; 8 пьезометр для замера уровня воды в обсыпке; 9 направляющие фонари; 10 - муфта; 11 - насосный
агрегат; 12 - водоподъемные трубы
Рисунок 5.5 – Открытая скважина, оборудованная насосом:
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
29
Для контроля за работой скважин каждая десятая - пятнадцатая из них (в
зависимости от общего их количества) оборудуется скважинным пьезометром для замера уровня внутри фильтровой колонны, затрубным пьезометром
для замера уровней за фильтровой колонной и при подключении скважин к
напорному водоотводящему трубопроводу дополнительной задвижкой для
замера дебита и взятия проб на пескование. В необходимых случаях дополнительной задвижкой оборудуется каждая скважина.
Бурение скважин производится буровой установкой на базе ЗИЛа и
УРАЛа, общий вид которых представлен на рисунке 5.6. Рекомендуется применять следующие виды механического бурения:
- ударное бурение (в основном ударно-канатное бурение станками УГБЗУК, УГБ-4УК, Б-2 "Уралец" и др.) - в нескальных грунтах на глубину до
100-150 м и на большую глубину в скальных грунтах; при очистке забоя желонкой скорость ее подъема должна исключать подсасывание грунта через
нижний конец обсадной трубы; при проходке грунтов, в которых возможно
образование пробок, в полости обсадной трубы следует поддерживать уровень воды, превышающий статический уровень подземных вод; допустимо
добавлять в скважину жирную пластическую глину, если она не вызывает
глинизации водоносного слоя;
- роторное бурение возможно с применением нескольких технологии:
а) с прямой промывкой глинистым раствором для бурения скважин диаметром до 500 мм при бурении по перекрываемым слоям и когда опытным
путем подтверждена возможность эффективной разглинизации и с обязательным ее выполнением в зоне установки фильтра (применяемый глинистый раствор должен соответствовать свойствам разрабатываемых грунтов);
б) с промывкой чистой водой или продувкой воздухом - в устойчивых
грунтах;
в) с отбратной промывкой чистой водой (всасывающее бурение) - для
скважин глубиной до 300 м и диаметром до 1000 мм и более при отсутствии
включений валунов, больших скоплений крупной гальки и при залегании
уровня подземных вод на глубине 3 м и ниже от поверхности земли.
Рисунок 5.6 – Общий вид бурильных установок
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
30
Диаметр бурения под фильтровую колонну принимается но наружному
диаметру предусмотренной проектом фильтрующей обсыпки. При применении фильтров без обсыпки диаметр бурения должен быть больше диаметра
фильтра на 50-100 мм.
В процессе бурения скважин следует отбирать образцы для определения
зернового состава грунта, уточнения литологического разреза в местах бурения скважин, а при бурении без крепления выполнять электрокаротаж для
уточнения интервалов установки фильтров.
В неустойчивых грунтах скважины при бурении должны закрепляться
обсадными трубами. В телескопическом креплении скважин предусматриваются, как правило, следующие колонны обсадных труб шахтовое направление, кондуктор, технические колонны. Нижняя часть каждой колонны оборудуется короткой утолщенной трубой (0,4-0,5 м) с коническим срезом (башмак).
При ударном бурении в неустойчивых грунтах крепление скважин
должно производиться одновременно с разработкой грунтов, при этом башмак обсадной колонны должен опережать забой скважины не менее чем на
0,5 м.
В скважинах, предназначенных для установки в них насосов с трансмиссионным валом, отклонение от вертикали не должно превышать 0,005 от глубины скважины.
Колонны обсадных труб для временного закрепления стенок скважины,
не предусмотренные на период ее работы в водопонизительной системе,
должны извлекаться. В колоннах обсадных труб, предусмотренных проектом
для оставления в грунте на период эксплуатации скважины, должна извлекаться их свободная часть. При этом верхний обрез обсадной трубы, остающейся в скважине, должен находиться выше башмака предыдущей колонны
не менее чем на 3 м при глубине скважины до 50 м и не менее чем на 5 м при
большей глубине скважины; кольцевой зазор между оставшейся частью колонны и предыдущей колонной обсадных труб должен быть зацементирован
(так же, как и все затрубное пространство остающейся трубы) или заделан
сальником.
Обсадные трубы, на которых монтируется оголовок скважины, должны
иметь превышение над поверхностью земли не менее чем на 500 мм.
Сквозные фильтры в своей нижней части оборудуются выпуском с задвижкой.
Перед установкой фильтра в пробуренную скважину необходимо очистить ее от шлама, промыть водой и произвести контрольный замер глубины
скважины Фильтры должны быть проверены на отсутствие повреждений.
Расположение фильтров по глубине скважины должно отвечать требованиям проекта и геологическому разрезу, уточненному в процессе бурения
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
31
водопонизительной скважины. Однослойная песчано-гравийная обсыпка, как
правило, устраивается после установки фильтра в скважину.
При двухслойной обсыпке применяются кожуховые или корзинчатые
фильтры, в конструкцию которых входит первый (внутренний) слой обсыпки. Второй (наружный) слой обсыпки устраивается после погружения кожухового или корзинчатого фильтра в скважину.
После установки фильтров и устройства обсыпки скважину, следует
прокачать с помощью эрлифта до полного осветления откачиваемой воды
Промывку скважины можно считать законченной при содержании в откачиваемой воде твердых частиц грунта не более 0,005% по массе.
Подача воды на поверхность скважинными насосами с погружным электродвигателем осуществляется по колонне водоподъемных труб, состоящей
из звеньев длиной 5-10 м, соединенных при помощи муфт с конической резьбой или фланцев.
Звенья трансмиссионных валов глубинных насосов перед монтажом
должны проверяться на биение, величина которого в середине проверяемого
звена не должна превышать 0,2 мм. Соосность напорных труб и вала после
монтажа каждого звена контролируется шаблоном. Легкость вращения вала
может быть проверена его поворотом от руки. В случае обнаружения "заедания" вала оно должно быть устранено.
Перед спуском в скважину погружного насоса следует проверить величину сопротивления изоляции обмотки электродвигателя, которая должна
быть не менее 0,5 МОм, а после окончания монтажных работ установить отсутствие пробоя токоподводящего кабеля.
Для водопонизительных скважин всех видов необходимо выполнение
ряда условий, обеспечивающих их устойчивую работу во времени. К таким
условиям относятся:
а) применение способов бурения, исключающих кольматацию фильтров
при бурении (вращательно-всасывающее, ударно-канатное), а в случаях когда в соответствии с проектом допущена прямая промывка глинистым раствором - выполнение эффективной разглинизации;
б) применение гравийных фильтров с обсыпкой (одно- или двухслойной), правильно подобранной по гранулометрическому составу для конкретного водовмещающего грунта;
в) применение гравийной обсыпки достаточной толщины (не менее 50
мм с каждой стороны); большая толщина обсыпки увеличивает дебит в устойчивость работы скважины;
г) в нескальных грунтах постепенный ввод в действие каждой скважины
медленным увеличением интенсивности откачки до полного осветления откачиваемой воды;
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
32
д) выполнение антикоррозионных покрытий труб и фильтровых каркасов или выполнение их из нержавеющих материалов, что препятствует зарастанию фильтров;
Следует также учитывать, что бурение, погружение обсадных колонн,
установка фильтров, опытные откачки и пуск в действие всех видов водопонизительных скважин являются, по существу, скрытыми работами, притом
такого характера, что исправление допущенных ошибок в большинстве случаев либо чрезвычайно затруднительно, либо оказывается вообще невозможным и влечет за собой значительные затраты. Поэтому по каждой скважине
должны своевременно составляться акты на скрытые работы.
За состояние всех водопонизительных скважин, особенно не имеющих
надземных устройств (самоизливающихся, сквозных фильтров, водопоглощающих), должно отвечать персонально какое-то должностное лицо (ИТР).
Скважины должны быть ограждены от возможных повреждений механизмами и от попадания в них через устье посторонних предметов.
5.2.4 Требования к качеству и приемке работ
Бурение водопонизительных скважин и установка в них фильтров выполняются с соблюдением следующих требований:
а) низ обсадной трубы при бурении скважин ударно-канатным способом
должен опережать уровень разрабатываемого забоя не менее чем на 0,5 м;
б) перед опусканием фильтров и извлечением обсадных труб скважины
должны быть очищены от бурового шлама, контрольный замер скважины
следует производить непосредственно перед установкой фильтра.
Монтаж насосов в скважинах следует производить после проверки
скважин на проходимость шаблоном диаметром, превышающим диаметр насоса.
При эксплуатации водопонизительных систем в зимнее время должно
быть обеспечено утепление насосного оборудования и коммуникаций, а также предусмотрена возможность их опорожнения при перерывах в работе.
В течение всего периода производства строительного водопонижения
необходимо вести гидрогеологические, а при долговременном и глубоком
водопонижении также гидрологические и геодезические наблюдения по наблюдательным скважинам, постам, реперам и маркам, предусмотренным в
проекте. Кроме того, необходимо вести систематические наблюдения за состоянием откосов и дна котлована. Наблюдения служат для контроля качества работ и, при необходимости, для внесения в проект корректировок по согласованию с проектной организацией и заказчиком. Наблюдения за водоотливом с целью определения притока воды к котловану и водопонизительной
системе состоят в измерении расхода всех водопонизительных средств. Измерение расходов откачиваемой воды может производиться с помощью:
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
33
- мерных резервуаров при небольших расходах (достаточная точность
измерения обеспечивается при наполнении емкости не менее чем за 12-15 с и
двукратном измерении расхода);
- треугольных и трапециевидных водосливов, устанавливаемых на открытых водотоках (лотках, канавах и т.п.);
- различных расходометров, устанавливаемых на напорных трубопроводах.
При гидромеханическом способе разработки грунтов о величине водоотлива можно судить по скорости повышения уровня воды в котловане во
время отключения средств откачки.
Для того чтобы судить о работе насосов, одновременно с измерением
расходов необходимо фиксировать показания манометров и вакуумметров (в
период между измерениями вакуумметры и манометры должны быть отключены). Значительные и частые колебания показаний этих приборов свидетельствуют о неправильном режиме работы насосов. Все данные о работе насосов вносятся в журнал.
Контроль за положением поверхности подземных вод должен охватывать территорию, на которую распространяется влияние водопонижения. Он
ведется путем измерения уровней воды в наблюдательных скважинах, котловане, ближайших водотоках и водоемах. Попутно с измерениями уровней
следует вести наблюдения за температурой и химическим составом подземных вод.
Все эти наблюдения необходимы для получения данных о развитии водопонижения и о влиянии на него различных факторов: атмосферных осадков, изменений уровней в водотоках и водоемах, потерь промышленных и
бытовых вод, а также гидравлической взаимосвязи отдельных водоносных
слоев между собой. В результате наблюдений устанавливают эффективность
работы водопонизительной системы и получают данные для своевременной
корректировки ее параметров.
Наблюдательные скважины должны устраиваться во всех водоносных
слоях, из которых производится откачка подземных вод. Размещение наблюдательных скважин внутри контура водопонижения, на контуре и за его пределами определяется гидрогеологическими условиями с учетом расчетной
схемы фильтрации.
Скважины внутри контура водопонижения располагаются в расчетных
точках или створах так, чтобы оценить результаты действия водопонизительной системы в целом или ее отдельных участков.
Наблюдательные скважины на контуре водопонижения располагаются,
как правило, в середине между водопонизительными скважинами.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
34
Скважины за пределами водопонизительного контура целесообразно
размещать по створам, соответствующим направлению фильтрационного потока следующим образом:
-при полого залегающих водоносных слоях - по направлению потока и
вкрест потока (природного), в направлении наиболее вероятных областей питания, в направлении соседних систем водопонижения (водоснабжения, водоотлива);
-при крутопадающих водоносных слоях - по простиранию и вкрест простирания слоев, в направлении вероятных источников питания и соседних
систем водопонижения (водоснабжения, водоотлива).
При протяженных водопонизительных системах (осушение траншей)
лучи направляются перпендикулярно оси выработки.
Возможно использование для наблюдений отдельных наблюдательных
скважин. Все же при значительных по объему водопонизительных работах
следует предусматривать не менее двух лучей наблюдательных скважин.
Минимальное количество скважин на луче - две, из которых одна располагается на контуре, а вторая - вне его в выбранной расчетной точке. В однородных условиях при больших размерах депрессионной воронки количество
скважин на луче в интересующем водоносном слое принимается от трех до
пяти или вблизи границы области питания.
1 - кондуктор; 2 - надфильтровая труба; 3 - фильтр; 4 - седло; 5 шаровой клапан
Рис.5.7 – Наблюдательная скважина:
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
35
Конструкция наблюдательной скважины, приведенная на рисунке 5.7,
предусматривает выполнение ее путей вращательного бурения, с глинистой
промывкой и без крепления обсадными трубами, В связи с этим у башмака
фильтровой колонны, которая опускается сразу по окончании бурения, устраивается шаровой клапан, открывающийся при нагнетании в скважину воды
с целью ее разглинизации. В определенных условиях возможно непосредственное погружение фильтровой колонны указанной конструкции с помощью
подмыва. Длина фильтрового звена наблюдательной скважины обычно не
превышает 3 м.
Для наблюдений за уровнями воды на небольшой глубине могут быть
использованы в качестве пьезометров обычные иглофильтры.
Измерения уровня воды в скважинах производятся либо электроуровнемерами, либо так называемыми "хлопушками" - на слух.
Для производства гидрогеологических наблюдений отдельный строительный участок, выполняющий водопонизительные работы, должен иметь в
штате участкового гидрогеолога.
Наблюдения за состоянием откосов и дна котлована должны включать
ежесменные осмотры откосов котлована и его дна. Эти наблюдения ведут визуально с верхней бровки котлована, с его откосов и дна.
При производстве водопонизительных работ вблизи сооружений следует
вести инструментальные наблюдения за осадками грунтов и деформациями
конструкций в пределах зоны влияния водопонизительной системы. При обнаружении деформаций, угрожающих нормальной эксплуатации сооружений, предохранительные меры принимаются по согласованию с проектной
организацией.
Приемку водопонизительных работ следует выполнять дважды:
1) перед вводом в действие устройств водопонизительной системы, когда составляется акт о готовности водопонизительного устройства и пригодности его к работе в течение требуемого срока службы;
2) после окончания работ по строительному водопонижению, когда составляется акт о выполненных работах с приложением исполнительной документации, актов на скрытые работы и актов о годности к эксплуатации
устройств, остающихся на эксплуатационный период, и данных по режиму
подземных вод на момент сдачи работ.
Скрытые работы оформляются двусторонними актами с участием представителей заказчика и подрядчика, выполняющего водопонизительные работы. К актам прилагается исполнительная техническая документация (планы, профили, разрезы по скважинам, таблицы и др.). В актах при устройстве
водопонизительных скважин оборудованных насосами и сквозных фильтров
должны фиксироваться:
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
36
1) вертикальный геологический разрез с указанием отметок границ слоев
и прослоек;
2) результаты измерений кривизны скважины (сквозных фильтров), желательно в зенитном и азимутальном направлениях;
3) погружение обсадных труб с указанием отметок башмаков колонн;
4) установка фильтровых каркасов (с чертежами каркасов и указанием
антикоррозионных покрытий, уплотняющих и центрирующих устройств);
5) извлечение обсадных труб;
6) устройство песчано-гравийной обсыпки (данные измерения гранулометрического состава, отметки верхней и нижней границ, объем);
7) прокачка скважины и опытная откачка;
8) установка выпуска (для сквозных фильтров) в подземной выработке;
9) постепенный ввод в строй водопонизительной скважины (сквозного
фильтра);
При демонтаже водопонизительной системы оформляется акт на скрытые работы по ликвидации скважин с указанием мест заложения скважин
(фильтров), способов их ликвидации, объемов работ и т.п., а также акт на
скрытые работы по устройству тампонажа.
5.3 Крепление вертикальных стенок котлована
5.3.1 Общие положения
Крепление вертикальных стенок котлована под здание бизнес центра
осуществляется с отметки 340,58 в соответствие с пунктом 5.4.3 данного
проекта.
До начала производства работ строительная организация должна:
- получить следующие документы: проект производства работ; скорректированный план (с учетом пробной забивки) расположения погружаемых
труб от существующих подземных коммуникаций, а также от воздушных сетей, в том числе от контактных сетей городского транспорта; разрешение на
производство земляных, свайных и буровых работ от организаций, эксплуатирующих подземные коммуникации и воздушные сети в данном районе.
- снести существующие строения, мешающие производству работ;
- оградить стройплощадку временным забором;
- освободить площадку от мусора и посторонних предметов;
- спланировать площадку для отвода поверхностных вод. Уклоны должны быть в пределах 0,5 - 1,0 %. Отдельные возвышения и впадины не должны
превышать 10 см;
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
37
- устроить временные дороги и подъездные пути для подвоза труб и
оборудования и проходы для работающих. Ширину подъездов к площадке и
внутриплощадочных проездов установить 7,0 м при двухстороннем движении и 3,5 м - при одностороннем. На закруглениях дорог необходимо устраивать уширения. Ширина проходов для работающих должна быть не менее 1,0
м;
- провести геодезическую разбивку осей вертикальных стенок котлована
и центра каждой трубы; закрепить его штырем или деревянным колышком,
забитым на глубину 0,2 - 0,3 м;
- разгрузить и складировать трубы кранами в соответствии с нормативами, ППР и техническими условиями;
- произвести работы по отшурфовке, вскрытию, подвеске газопроводов и
электрокабелей, попадающих в зону производства работ, под наблюдением
производителя работ или мастера и лиц, ответственных за эксплуатацию этих
коммуникаций;
5.3.2 Потребность в материально-технических ресурсах
Потребность в машинах, оборудовании и механизмах для устройства
металлических ограждений крепления стенок котлованов определяется с учетом выполнения работ и технологических характеристик в соответствии с
таблицей 5.5.
Таблица 5.5 – Ведомость потребности машин, механизмов и оборудования.
Наименование
№
ма- Тип,
шин, механизмов и марка
п/п оборудования
1
Экскаватор, обору- Hitachi
дованный
вибро- ZX330
погружателем
3
Сварочный полуав- ПДФтомат
502
УХЛ-2
Техническая характеристика
Назначение
Кол.
на
звено
Масса 350 кг
Прихват
уголков
1
Потребность в технологической оснастке, инструменте, инвентаре и
приспособлениях приведена в таблице 5.6.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
38
Таблица 5.6 – Ведомость технологической оснастки, инструмента, инвентаря и приспособлений.
№
п/п
1
Наименование
ма- Тип,
шин, механизмов и марка
оборудования
2
3
1
Лом монтажный
2
Кувалда
кузнечная
продольная остроконечная
3
Лопата копальная
4
Лопата подборочная
7
Рулетка
ская
8
Нивелир со штативом
9
Каска строительная
10
1Комплект знаков по
технике безопасности
Техническая характе- Назначение
ристика
4
5
Кол. на
звено
6
ЛО-24
Ø 24´1180 Масса, кг Устройство
4,0
забирки
2
-
500´57´163 Масса, кг Устройство
3,0
забирки
1
ЛКО-1
Разм. 1150´210 Мас- Разработка
са, кг 1,9
грунта вручную.
3
ЛП-2
Разм. 1550´240 Мас- Разработка
са, кг 2,2
грунта вручную
3
металличе- РС-20
Ø 20´100 Масса, кг Для линейных
0,35 Длина ленты 20 измерений
м
1
Увеличение зритель- Для опреденой трубы 23х. Угол ления высотполя зрения по вер- ных отметок.
тикали 1º30.
1
ГОСТ
12.4.08784
-
Средство
Каждому
безопасного
ведения
работ.
5.3.3 Погружение шпунтовых труб
Устройство вертикальных стенок котлована с использованием стальных
труб диаметром 273мм разрезанных по длине, осуществляется погружением
вплотную друг другу как показано на рисунке 5.8.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
39
Рисунок 5.8 – Крепление стенок котлована с применением труб
При выборе способа погружения стального шпунта предпочтение, как
правило, следует отдавать вибропогружению как наиболее производительному и наименее опасному для повреждения шпунта способу. Эту работу
выполняют экскаватором Hitachi ZX330 оборудованным вибропогружателем,
общий вид которого приведен на рисунке 5.9. Схема производства работ и
график движения машины приведены в приложении А.
Производство работ по погружению шпунта и труб в непосредственной
близости от существующих инженерных коммуникаций и конструкций зданий и сооружений осуществлять в соответствии с требованиями СНиП
3.02.01-87 и других нормативных документов эксплуатационных организаций.
Забивку шпунта молотами одиночного действия следует применять в тех
случаях, когда по тяжелым грунтовым условиям (гравийные грунты, гравелистые пески, твердые и глинистые полутвердые грунты и т.п.) вибропогружение становится неэффективным (скорость погружения менее 10 см/мин), а
также для добивки шпунта после вибропогружателя или вибромолота, если
последними не удалось достигнуть проектных отметок.
В процессе вибропогружения необходимо следить за состоянием троса и
крюка крана, к которому подвешена вибромашина.
При работе с вибромашинами, оснащенными амортизаторами, скорость
опускания крюка крана должна быть такой, чтобы вибропогружение частично тормозилось краном. Этим обеспечивается вертикальность погружения
шпунта. На последнем этапе погружения (1,5-2 м) трос можно ослабить и погружение вести без торможения. При погружении шпунта вибропогружателем без амортизатора скорость спуска крюка крана должна быть такой, чтобы
кран не тормозил погружение шпунтины.
Для преодоления твердых прослоек грунта, а также отдельных препятствий, например бревен в грунте, рекомендуется при использовании вибромашины с амортизатором несколько раз повторить операции извлечения (на
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
40
0,8-1 м) с минимальной скоростью и погружения с максимальной скоростью
(при свободном подъемном тросе).
При выборе способа извлечения шпунта предпочтение следует отдавать
виброударному и вибрационным способам, а также применению молотов
двойного действия. Допускается применение кранов и лебедок с полиспастами.
Все выдергивающие устройства должны быть рассчитаны с коэффициентом перегрузки не менее 1,5. При виброизвлечении шпунта подвеска вибромашины к грузоподъемному механизму должна выполняться только через
амортизатор.
Крепление вибропогружателя со шпунтом должно быть жестким в процессе погружения. При стыковании звеньев новых шпунтов должна быть
обеспечена их соосность. Для обеспечения установленных допусков на отклонение шпунта от проектного положения надлежит применять кондукторы
и направляющие.
Рисунок 5.9 – Общий вид экскаватора Hitachi ZX330 оборудованный
вибропогружателем
5.3.4 Требования к качеству и приемке работ
Контроль качества и приемка работ по устройству ограждений котлована должны производиться в соответствии со СНиП 3.02.01-87.
При операционном контроле проверяется соблюдение технологий выполнения работ, соответствие выполнения работ рабочим чертежам, строительным нормам, правилам и стандартам.
В процессе погружения элементов ограждения должен вестись журнал
работ. Допускаемые отклонения от проектного положения забитых труб не
должны превышать величин, указанных в таблице 5.7.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
41
Таблица 5.7 – Состав контролируемых показателей
Технические требования
Предельные
отклонения
1. Положение в плане труб диаметром до 0,5 м включительно:
Контроль (метод и объем)
Измерительный, каждый
элемент
однорядное расположение
поперек от ряда
± 0,2 d
вдоль от ряда
± 0,3 d
При приемочном контроле производится проверка качества выполненных работ с составлением актов освидетельствования скрытых работ.
Приемка работ по устройству ограждений производится на основании
проектов, паспортов заводов-изготовителей; актов геодезической разбивки
осей ограждений с указанием их отклонений в плане и по высоте; сводных
ведомостей и журнала забивки шпунтов.
5.4 Производство работ в зимнее время
5.4.1 Земляные работы
Участок разработки грунта подготавливается в теплое время года до начала промерзания грунта. Предварительная подготовка включает:
- срезку и перемещение растительного слоя грунта в отвал, для использования его в последующем при благоустройстве площадок;
- рыхление на глубину 30 - 35 см для предохранения грунта от промерзания.
- рыхление производят с одновременным разравниванием грунта с помощью рыхлителя, закрепленного на бульдозере Caterpillar D8R
В зимнее время для предохранения грунта от промерзания рекомендуется накапливать снежный покров с помощью снегозадержания. Для снегозадержания устраивают валы из снега, располагая их перпендикулярно господствующему ветру.
Помимо подготовки грунта от промерзания в теплое время необходимо
произвести ряд процессов непосредственно перед самой разработкой грунта.
Эти процессы состоят из подготовительных и основных операций.
К подготовительным операциям относятся:
- предварительная разбивка осей и контура котлована;
- очистка площади котлована от снега;
- устройство временного освещения;
- окончательные разбивочные работы.
К основным операциям относятся:
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
42
- предварительное рыхление верхнего слоя грунта;
- разработка котлована до проектных отметок;
- транспортирование разработанного грунта за пределы строительной
площадки;
- зачистка дна котлована.
Разработка котлована производится комплексом машин, включающим
бульдозерно-рыхлительный агрегат с максимальной глубиной проникновения 1,1м, экскаватор, автомобили-самосвалы. Марки механизмов указаны в
пункте 5.3 данного проекта.
Рыхление грунта производится последовательно по захваткам. Размеры
захваток соответствуют проходкам экскаватора (скрепера) при разработке
грунта.
Рыхление осуществляется бульдозером-рыхлителем продольными проходками через 0,7 м с последующими поперечными проходками под углом
60° к предыдущим.
При разработке грунта экскаватором рыхление производится на глубину
0,7 м за один проход бульдозера-рыхлителя. Разработка последующих слоев
замерзшего слоя разрабатываются ковшом экскаватора без предварительного
рыхления.
При ведении работ требуется соблюдать требования СНиП 3.02.01-87
"Земляные сооружения, основания и фундаменты".
При разработке грунта в зимнее время необходимо предварительно выполнить мероприятия по предотвращению замораживания грунта, укрыв
пятно котлована утепляющим материалом. В случае разработки мерзлого
грунта необходимо сначала его разрыхлить либо отогреть ТЭНами или теплогенераторами. Дно котлована подлежит защите от промораживания.
Доработка грунта в зимнее время производится непосредственно перед
устройством фундаментов.
Откосы котлованов, разрабатываемых в зимнее время, при наступлении
оттепели должны быть осмотрены, а по результатам осмотра должны быть
приняты меры к обеспечению устойчивости откосов и креплений.
5.4.2 Водопонижение
При эксплуатации водопонизительных систем в зимнее время должно
быть обеспечено утепление насосного оборудования и коммуникаций, а также предусмотрена возможность их опорожнения при перерывах в работе.
5.4.3 Крепление вертикальных стенок котлована
При устройстве шпунтового ограждения в зимнее время необходимо
провести мероприятия направленные на улучшение качества погружения
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
43
шпунтов в мерзлый грунт. В частности перед погружением шпунтов необходимо выполнить лидерную проходку мерзлого грунта в местах планируемого
устройства шпунтов.
Лидерная проходка мерзлого грунта в местах устройства шпунтов позволяет обеспечить вертикальное направление при погружении шпунта в
зимний период.
Лидерная проходка выполняется в несколько последовательных этапов:
- установка оборудования на оси в положение, обозначенное в проекте;
- непосредственно процесс лидерной проходки;
- погружение шпунтов до заявленной проектной отметки.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
44
6 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ И ОХРАНЫ ТРУДА, ЭКОЛОГИЧЕСКОЙ И ПОЖАРНОЙ БЕЗОПАСНОСТИ
6.1 Земляные работы
При производстве работ следует соблюдать требования СНиП III-4-80
"Техника безопасности в строительстве".
Во избежание повреждения рабочего оборудования платформу экскаватора с наполненным ковшом можно поворачивать только после выхода ковша из забоя.
При совместной работе экскаватора и бульдозера последний не должен
находиться в радиусе стрелы экскаватора.
Находиться под поднятым отвалом бульдозера, удерживаемым только
гидравлическим приводом, запрещается.
В случае необходимости осмотра и выполнения работ под поднятым отвалом, в поднятом положении отвал поддерживают специальными упорами
или устанавливают его на клеть из брусьев.
После окончания работы машина должна быть поставлена на тормоза.
Оставлять незаторможенной машину на уклоне или косогоре запрещается.
Перед кратковременной остановкой или по окончании работ стрелу экскаватора следует расположить вдоль оси, а ковш опустить на землю. Заправлять
бак машины топливом разрешается только при остановленном двигателе.
Участки производства работ в населенных пунктах или на территории
организации во избежание доступа посторонних лиц должны быть ограждены. Технические условия по устройству инвентарных ограждений установлены ГОСТ 23407-78.
При приближении к линиям подземных коммуникаций земляные работы
должны производиться под непосредственным наблюдением производителя
работ или мастера, а в охранной зоне кабелей, находящихся под высоким напряжением, или действующего газопровода, кроме того, под наблюдением
работников электро- или газового хозяйства при наличии наряд-допуска.
При обнаружении в процессе производства земляных работ не предусмотренных проектом коммуникаций, подземных сооружений, взрывоопасных материалов и боеприпасов земляные работы в этих местах следует прекратить, на место работы вызвать представителей заказчика и организаций,
эксплуатирующих обнаруженные коммуникации, и принять меры по предохранению обнаруженных подземных устройств от повреждения. Работы возобновляются после выявления характера обнаруженных сооружений или
предметов и получения соответствующего разрешения. В случае обнаружения боеприпасов к работе можно приступить только после их удаления саперами.
Разработка грунта в непосредственной близости от линий действующих
подземных коммуникаций допускается только при помощи ручных лопат,
без использования ударных инструментов. Применение землеройных машин
в таких местах разрешается по согласованию с организациями-владельцами
коммуникаций.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
45
Для прохода рабочих в котлован установить трапы или лестницу шириной не менее 0,6 м с перилами или приставные деревянные лестницы длиной
не более 5 м.
Перемещение, установка и работа экскаватора и автосамосвала вблизи
котлована с неукрепленными откосами разрешаются только за пределами
призмы обрушения грунта. Минимальное расстояние по горизонтали от основания откоса выемки до ближайших опор машины допускается принимать
по таблице 6.1.
Таблица 6.1 – Минимальное расстояние от основания откоса до ближайших опор машины
Глубина выемки, м
1,0
2,0
3,0
4,0
5,0
Грунт ненасыпной
песчаный
супесчаный
суглинистый
глинистый
Расстояние по горизонтали от основания откоса выемки до ближайшей опоры
машины, м
1,5
1,25
1,00
1,00
3,0
2,40
2,00
1,50
4,0
3,60
3,25
1,75
5,0
4,40
4,00
3,00
6,0
5,30
4,75
3,50
Производство работ в котловане с откосами, подвергшимися увлажнению, разрешается только после тщательного осмотра прорабом (мастером)
состояния грунта откосов. Устойчивость откосов должна быть проверена ответственным лицом независимо от атмосферного воздействия при глубине
котлована более 1,3 м, а также после наступления оттепели.
При среднесуточной температуре воздуха ниже минус 2 °С допускается
увеличение наибольшей глубины вертикальных стенок выемок в мерзлых
грунтах, кроме сыпучемерзлых, на величину глубины промерзания грунта, но
не боле чем до 2 м.
Погрузка грунта на автосамосвалы должна производиться со стороны
заднего или бокового борта.
Расстояние между бульдозером и экскаватором, идущими один за другим, должно быть не менее 10 метров. Не разрешается производить другие
работы со стороны забоя и находиться работникам в радиусе действия экскаватора плюс 5 м.
Пожарную безопасность на строительной площадке, участках работ и
рабочих местах следует обеспечить в соответствии с требованиями СНиП РК
2.02-05-2009* Пожарная безопасность зданий и сооружений, ГОСТ 12.1.00491 (изд. 2010) ССБТ. Пожарная безопасность. Общие требования. Переиздание 1996.
Электробезопасность на строительной площадке, участках работ и рабочих местах должна обеспечиваться в соответствии с требованиями СНиП РК
1.03-2005-2001 Охрана труда и техника безопасности в строительстве, ГОСТ
12.1.013-78 (изд. 2008) Электробезопасность. Общие требования.
Освещение строительной площадки, участков работ, рабочих мест, проездов и проходов к ним в темное время суток должно отвечать требованиям
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
46
ГОСТ 12.1.046-85 (изд. 2003) «ССБТ. Строительство. Нормы освещения
строительных площадок». Освещенность должна быть равномерной, без слепящего действия осветительных приборов на работающих. Строительное
производство в неосвещенных местах не допускается.
В зоне производства планировочных работ почвенный слой должен
предварительно сниматься и складироваться в специально отведенных местах с последующим использованием для рекультивации земель.
В случае выявления при производстве земляных работ археологических
и палеонтологических объектов следует приостановить работы на данном
участке и поставить в известность об этом местные административные органы.
Запрещается применение оборудования, машин и механизмов, являющихся источником выделения вредных веществ в атмосферный воздух, почву
и водоемы и повышенных уровней шума и вибрации.
6.2 Водопонижение
Водопонизительные установки должны быть оснащены исправными
приборами для определения напора насоса и измерения вакуума.
При работе с эжекторными иглофильтрами каждый иглофильтр с напорной и сливной стороны должен быть оборудован пробковыми кранами.
На напорном и сливном трубопроводах должны быть надписи, указывающие их назначение.
При погружении и извлечении иглофильтров люди, не занятые этой работой, должны быть удалены на расстояние не менее полуторной длины колонны труб. Иглофильтры должны извлекаться специальными игловыдергивателями.
Ось иглофильтров (легких и эжекторных) должна находиться не ближе
0,5 м от бровки земляной выемки и не ближе 1 м от контура обделки при.
Не допускаются гидравлическое погружение, забивка иглофильтров в
том случае, если это может вызвать повреждение существующих сооружений
и коммуникаций.
Запрещается при демонтаже инвентарных коллекторов на высоте находиться вблизи снимаемого звена и стоять против снимаемой трубы при разболчивании фланцев.
В этот период эксплуатации водопонижающих установок должно организовываться наблюдение за уровнем грунтовых вод, которые заносятся в
Журнал наблюдений за изменением уровня грунтовых вод при водопонижении и инструментальное маркшейдерское наблюдение за зданиями и сооружениями, находящимися в зоне влияния водопонижения в соответствии с
ППР, утвержденным главным маркшейдером.
6.3 Погружение шпунтовых труб
Рабочие, выполняющие работы по забивке шпунтов, должны пройти
производственный инструктаж по технике безопасности.
До начала работ необходимо проверить исправность всех грузоподъемных механизмов и приспособлений. Стропы, тросы в процессе эксплуатации
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
47
должны подвергаться техническому осмотру лицом, ответственным за их исправное состояние, а также отвечать требованиям СНиП РК 1.03-2005-2001
Охрана труда и техника безопасности в строительстве.
Производителю работ необходимо ежесменно определять границу опасной зоны в соответствии с требованиями СНиП 12-03-2001 (Приложение Г) с
обозначением ее сигнальным ограждением.
Котлован должен быть огражден инвентарными щитами. На щитах ограждений необходимо установить предупредительные надписи и знаки, а в
ночное время - сигнальное освещение (ГОСТ 12.4.059-89 (изд. 2003) ССБТ.
Строительство. Ограждения предохранительные инвентарные. Общие технические условия, СТ РК ГОСТ Р 12.4.026-2002 Цвета сигнальные, знаки безопасности и разметка сигнальная. Общие технические условия и порядок применения, ГОСТ 23407-78 Ограждения инвентарные строительных площадок
и участков производства строительно-монтажных работ. Технические условия и др.). Для спуска рабочих в котлован следует установить сходни шириной не менее 0,8 м с перилами высотой 1 м.
Нахождение посторонних лиц в опасной зоне запрещается.
При производстве работ по вибропогружению строго следует соблюдать
правила по технике безопасности, предусмотренные руководством по эксплуатации вибромашины.
6.4 Техника безопасности в зимнее время
Машины с топливными баками и обогревающими устройствами, в том
числе для обогрева кабины машиниста, должны быть снабжены огнетушителями.
Категорически запрещается разогревать двигатель зимой огнем. Для разогрева его следует залить в радиатор горячую воду, а в картер подогретое
масло.
Крутизну откосов котлована в сезонно-мерзлых грунтах назначают такой же, как для талых грунтов.
Откосы котлованов, разрабатываемых в зимнее время, при наступлении
оттепели должны быть осмотрены, а по результатам осмотра должны быть
приняты меры к обеспечению устойчивости откосов и креплений.
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
48
НОРМАТИВНЫЕ ССЫЛКИ
1. Закон РК "Об охране окружающей среды" от 15.07.1997г. №160-1 с изменениями и дополнениями.
2. Постановления Правительства РК "О государственной системе предупреждения и ликвидации чрезвычайных ситуаций" от 28.08.1997г.
№1298.
3. Закон Республики Казахстан «О чрезвычайных ситуациях природного
техногенного характера» от 5 июля 1996 г.; А., ДП, 1996 г;
4. Закон РК № 493-1 «Об охране труда в РК» от 4 декабря 1999 г:
5. Закон РК № 11-12 «О природных и техногенных аварийных ситуациях»;
6. СНиП РК 1.03-06-2002* «Строительное производство. Организация
строительства предприятий, зданий и сооружений».
7. СНиП РК 1.03.05-2001 «Охрана труда и техника безопасности в строительстве»;
8. СНиП РК 1.04.03-2008 «Нормы продолжительности строительства и
задела в строительстве предприятий, зданий и сооружений»;
9. СНиП РК 1.03-26-2004 «Геодезические работы в строительстве»;
10.СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»;
11.СНиП РК 5.01-01-2002 «Основания зданий и сооружений»;
12.СНиП РК 5.01-03-2002 «Свайные фундаменты»;
13.СНиП РК 2.04-01-2010 «Строительная климатология»;
14.СНиП РК 2.03-30-2006 «Строительство в сейсмических районах».
15.СНиП 2.01.07-85 «Нагрузки и воздействия».
16.Закон РК "О пожарной безопасности" от 22.11.1996г;
17.СНиП РК 2.02-05-2009* «Пожарная безопасность зданий и сооружений»;
18.СНиП 12-01-2004 «Организация строительства»;
19.Пособия по разработке проектов организации строительства и проектов
производства работ для жилищно - гражданского строительства (к
СНиП РК. 1.03-06-2002). Астана 2008 г;
20.СН РК 1.03-01-2007 «Инструкция по проектированию электрического
освещения строительных площадок»;
21.СН РК. 1.03-00-2011 «Строительное производство. Организация строительства предприятий, зданий и сооружений»;
22.ССБТ «Пожарная безопасность. Общие требования»;
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
49
23.ПНР РК «Правила пожарной безопасности в РК»;
24.ППБС РК-01-95 «Правила пожарной безопасности при производстве
строительно-монтажных работ и огневых работ»;
25.СанПиН РК 2.04-05-2002 «Естественное и искусственное освещение»;
26.Санитарные нормы предельно-допустимых концентрациях (ПДК)
вредных веществ в воздухе. (№1.02.011-94);
27.Санитарные нормы допускаемых уровней шума на рабочих местах. (№
1.02.007-94);
28.Санитарные нормы предельно допускаемых уровней воздействия переменных магнитных полей. (№ 1.02.024-94);
29.Санитарно-гигиенические нормы допустимой напряженности электростатического поля. (№ 1.02.020-94);
30.ГОСТ 12.0.004-90 «Управление обучением безопасности труда»;
31.ГОСТ 12.2.013-87 «Правила пожарной безопасности при производстве
сварочных и других огневых работ»;
32.ГОСТ 12.1.013-83 «Электробезопасность. Общие требования»;
33.ГОСТ 12.4.059-89 (изд. 2003) «Строительство. Ограждения предохранительные инвентарные. Общие технические условия»;
34.ГОСТ 12.4.087-84 «Строительство. Каски строительные. Технические
условия»;
35.ГОСТ 12.4.089-86 (изд. 2003) «Строительство. Пояса предохранительные. Общие технические условия»;
36.ГОСТ 12.4.107-82 (изд. 2003) «Строительство. Канаты страховочные.
Общие технические условия»;
37.СТ РК ГОСТ Р 12.4.026-2002 «Цвета сигнальные, знаки безопасности и
разметка сигнальная. Общие технические условия и порядок применения»;
38.ГОСТ 23407-78 «Ограждения инвентарные строительных площадок и
участков производства строительно-монтажных работ. Технические
условия»;
39.ГОСТ 12.1.046-85 (изд. 2003) «Строительство. Нормы освещения
строительных площадок»;
40.ГОСТ 26887-86 «Площадки и лестницы для строительно-монтажных
работ. Общие технические условия»;
41.ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные. Общие технические условия»;
42.ГОСТ 12.4.089-86 «Строительство. Пояса предохранительные. Общие
технические условия»;
43. ГОСТ 12.4.107-82 «Строительство. Канаты страховочные. Общие технические требования».
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
50
Приложение А.
Технологические карты производства работ
Ведомость чертежей
Лист
Наименование
1
1 очередь.
Технологическая карта на водопонижение и разработку
грунта котлована под бизнес центр
2 очередь.
Технологическая карта на водопонижение и разработку
грунта котлована под жилые здания
3 очередь.
Технологическая карта на разработку грунта котлована под паркинги жилых зданий и бизнес центра
2
3
Примечание
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
51
Приложение Б. Государственная лицензия
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
52
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
53
ТОВАРИЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ASTANA-GC»
(1
)
1-1
1
343.58
.
340.58
343,58
.
=2400
340,58
338.62
2-2
338,62
343.58
.
340.58
2
2
=2400
338.62
340,58
7
3
1
1
.
2
.
3
4
.
5
.
. 338,62
. 340,58
3
4
5
4
343,58
6
5
6
340,58
5
338,62
1
2
1
338,62
340,58
340,58
7
7
6
2
4
6
3
340,58
3
4-4
3-3
3
2
343.58
.
5-5
1
343.58
.
343.58
.
340.58
340.58
4
1 -
6
2 338.62
3 7
3
7
3
4 5 6 -
6-6
343.58
.
7-7
343.58
.
1
2
5
340.58
340.58
338.62
338.62
7
3
3
7
-
,
(2
)
1
2316
344,00
24040
77496
4632
340,82
1
344,00
64677
20680
339,62
23370
23270
42050
57730
24040
1-1
344,00
.
=900
340,82
92010
12360
2316
3180
15850
3180
4632
500
500
2-2
344,00
.
3180
=900
340,82
3180
15000
3180
500
1
.
2
500
.
3
.
. 340,82
3
2
344,00
340,82
1
2
15
340,82
2345-
3
344,00
344,00
-
3-3
3
344,00
.
340,82
1
,
(3
)
111690
23790
340,82
343,58
14232
5754
500 3180
,
2
340,82
43050
1-1
340,82
340,82
338,62
3960
500
339,62
1000
,
2
32916
500 3180
2-2
3180 500
343,58
.
,25
i=0
343,58
17575
10031
10648
111235
340,82
3960
88220
339,62
339,62
3960
500
1
2
.
.
2
344,00
340,82
1
,
2
340,82
340,82
1 -
344,00
2
1
2 -
340,82
3 -
2
4 5 -
339,62
-
,
2
340,82
1
-
1
343,58
2
340,82
2
344,00
-
344,00
-
,
