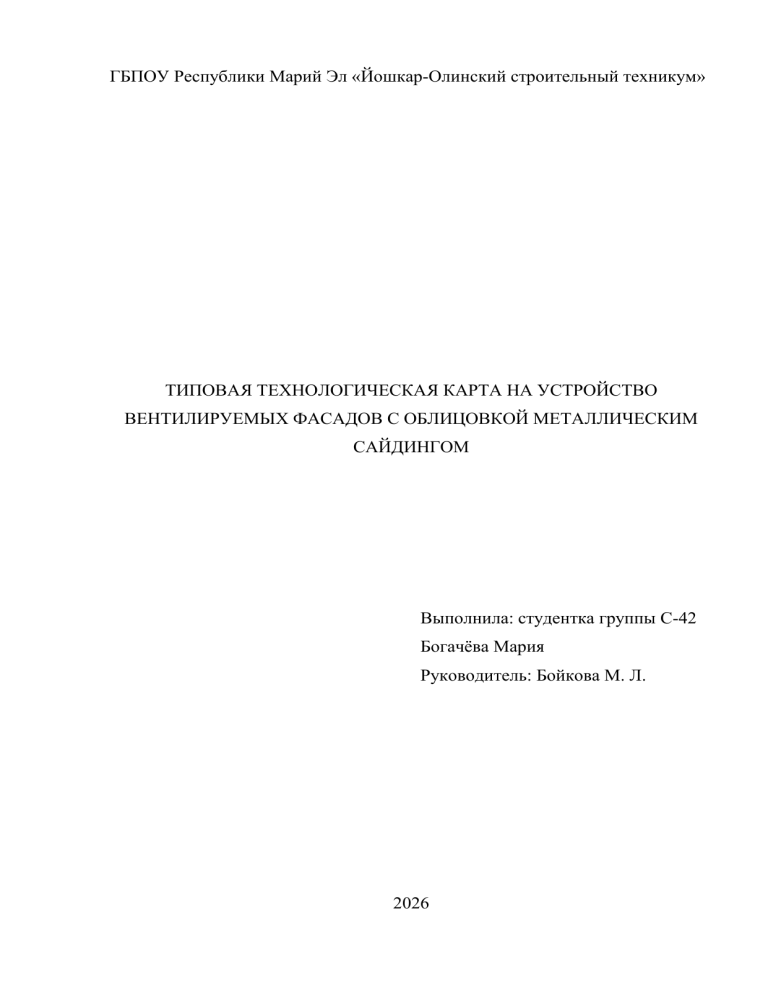

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА НА УСТРОЙСТВО
ВЕНТИЛИРУЕМЫХ ФАСАДОВ С ОБЛИЦОВКОЙ МЕТАЛЛИЧЕСКИМ
САЙДИНГОМ
Выполнила: студентка группы С-42
Богачёва Мария
Руководитель: Бойкова М. Л.
2026
ОГЛАВЛЕНИЕ
1. Область применения ...........................................................................................................3
2. Нормативные ссылки .........................................................................................................4
3. Характеристики применяемых материалов и изделий ..........................................7
4. Организация и технология работ ...................................................................................8
4.1. Общие положения и подготовительные работы ...............................................8
4.2. Монтаж системы ...........................................................................................................9
5. Контроль качества и правила приемки работ ..........................................................12
6. Потребность в материально-технических ресурсах..............................................14
7. Требования по технике безопасности и пожарной безопасности ....................15
8. Калькуляции затрат труда на устройство вентилируемых фасадов с
облицовкой металлическим сайдингом .........................................................................17
ПРИЛОЖЕНИЕ А. Нормирование затрат труда на монтаж фасадной
системы с облицовкой металлическим сайдингом ................................................17
ПРИЛОЖЕНИЕ Б. Хронометраж строительных процессов ..............................18
ПРИЛОЖЕНИЕ В. Система вентилируемого фасада ...........................................20
2
1. Область применения
Технологическая карта разработана на устройство вентилируемых
фасадов с облицовкой металлическим сайдингом ZIAS–100.04 при ремонте и
реконструкции жилых зданий. Основанием для разработки технологической
карты является договор от 18.08.2006 г. N 253-03-03 с ООО "МеталПрофиль".
Фасадная система ZIAS–100.04 представляет собой конструкцию,
разработанную на принципе навесных фасадов с вентилируемым воздушным
зазором, образованным между облицовочным материалом и теплоизоляцией.
Конструктивное разнообразие номенклатуры изделий позволяет использовать
систему ZIAS–100.04 с различными вариантами облицовочного материала.
Профилированный сайдинг монтируется на фасаде горизонтально. Линеарные
панели, профилист монтируются на фасаде вертикально или горизонтально.
Фасадная система ZIAS–100.04 предназначена для дополнительного
утепления и облицовки внешних ограждающих конструкций, как для
существующих объектов, так и новостроек в строительстве.
Работы по устройству вентилируемого фасада выполняются при
температуре наружного воздуха от -15 °С до +25 °С. При неблагоприятных
погодных условиях рабочие места следует защищать навесами или тентами.
В составе работ, рассматриваемых данной технологической картой,
входят: подготовительные работы, монтаж кронштейнов, утепление фасадов,
устройство несущего каркаса, устройство наружной облицовки. Режим труда
в данной типовой технологической карте принят из условия оптимального
темпа выполнения трудовых процессов, при рациональной организации
рабочего места, распределения обязанностей между рабочими бригады с
учетом распределения труда, применения механизированного инструмента и
инвентаря. Работы по устройству фасадной системы производятся в
соответствии
с
требованиями
проектной
документации,
производства работ, и настоящей типовой технологической карты.
3
проектом
2. Нормативные ссылки
В настоящей технологической карте использованы ссылки на
следующие нормативные документы:
СНиП 3.01.01-85*
Организация строительного производства
СНиП 3.03.01-87
Несущие и ограждающие конструкции
СНиП 3.04.01-87
Изоляционные и отделочные покрытия
СНиП III-4-80* (1991 г.)
Техника безопасности в строительстве
______________
* Взамен СНиП III-4-80 действуют СНиП 12-03-2001 и СНиП 12-042002. - Примечание изготовителя базы данных.
ПЗ-2000 к СНиП
3.03.01-87
Проектирование и устройство тепловой
изоляции ограждающих конструкций зданий и
сооружений
СНиП 2.01.02-85*
Противопожарные нормы
(1991)
СНиП 1.03.02-96
Состав, порядок разработки и согласования
проектной документации
СНБ 2.02.01-99
Пожарно-техническая
классификация
зданий строительных конструкций и изделий
СНБ 111-98
Отвесы строительные. Технические условия
ГОСТ 12.0.004-90
ССБТ. Организация обучения безопасности
труда. Общие положения
ГОСТ 12.1.004-91*
ССБТ.
Пожарная
безопасность.
Общие
требования
ГОСТ 12.1.013-78*
ССБТ. Строительство. Энергобезопасность.
Общие требования
4
________________
* Взамен действует СНиП 12-03-2001. - Примечание изготовителя базы
данных.
ГОСТ 12.1.046-85
ССБТ. Строительство. Нормы освещения
строительных площадок
ГОСТ 12.3.002-75*
ССБТ. Процессы производственные. Общие
требования безопасности
ГОСТ 12.3.009-76
ССБТ. Работы погрузочно-разгрузочные.
Общие требования безопасности
ГОСТ 12.3.033-84
ССБТ.
Строительные
машины.
Общие
требования безопасности при эксплуатации
ГОСТ 12.4.009-83*
ССБТ. Пожарная техника для защиты
объектов. Виды. Размещение и обслуживание
ГОСТ 12.4.011-89
ССБТ. Средства защиты работающих
ГОСТ 12.4.013-85Е*
ССБТ. Очки защитные. Общие тех. условия
________________
* Взамен действует ГОСТ Р 12.4.230.1-2007. - Примечание изготовителя
базы данных.
ГОСТ 12.4.087-84
ССБТ. Строительство. Каски строительные
ГОСТ 12.4.089-86*
ССБТ. Пояса предохранительные
________________
* Действует ГОСТ Р 50849-96. - Примечание изготовителя базы данных.
ГОСТ 12.4.107-82
ССБТ
Строительство.
Канаты
страховочные.
ГОСТ 427-75
Линейки измерительные металлические.
ГОСТ 481-80
Паронит и прокладки из него.
5
ГОСТ 9416-83
Уровни строительные. Технические условия
ГОСТ 9573-76*
Плиты
из
минеральной
ваты
на
синтетическом связующем теплоизоляционные.
ГОСТ 11042-90
Молотки стальные строительные
ГОСТ 22950-95
Плиты
минераловатные
повышенной
жесткости на синтетическом связующем
ГОСТ 23407-78
Ограждения
инвентарные
строительных
площадок и участков производства строительномонтажных работ. Технические условия
ГОСТ 24258-88
Средства подмащивания
ГОСТ 26887-86
Площадки и лестницы для строительномонтажных работ
ГОСТ 26998-86*Е
Дюбели полиамидные для строительства.
ГОСТ 27321-87*
Леса стоечные приставные для строительномонтажных работ
ГОСТ 27372-87
Люльки для строительно-монтажных работ
ГОСТ 28012-89
Подмости передвижные сборно-разборные
ТУ РБ 700360916-2002
Панели
металлические
трехслойные
с
утеплителем из пенополиуретана
ППБ 2.09.2002
Правила
пожарной
безопасности
Республики Беларусь при СМР
РДС 1.03.02-2003
Технологическая
производстве
документация
при
строительно-монтажных
работ.
Состав, порядок разработки, согласования и
утверждения технологических карт
6
3. Характеристики применяемых материалов и изделий
Несущая конструкция представляет собой каркас из оцинкованной стали
с полимерным покрытием, устанавливаемый на стене здания и закрепленные
на нем элементы облицовки. Основными элементами подконструкции
являются несущие кронштейны П и Г–образной формы, направляющие
(несущие) и вспомогательные профили. В качестве материала облицовки
системы ZIAS–100.04 используются металлический профилированный
сайдинг, профилист и линеарные панели.
Несущие кронштейны крепят к стене через специальные паронитовые
прокладки, препятствующие возникновению электрохимической коррозии
между
бетоном,
кирпичом
и
основанием
кронштейна.
Несколько
типоразмеров несущих кронштейнов обеспечивают возможность установки
облицовочных материалов от базовой стены на расстоянии до 300 мм.
Количество крепежных элементов определяется расчетом и определяет
габариты несущих кронштейнов.
Статический расчет проводят по СП 20.13330.2011 «Нагрузки и
воздействия», СНиП II–23–81* «Отдельные конструкции», "Фасадные
системы с воздушным зазором, Госстрой России, ФЦС, ЦНИИСК им. В.А.
Кучеренко, Москва, 2004".
7
4. Организация и технология работ
4.1. Общие положения и подготовительные работы
Монтаж
вентилируемого
фасада
ZIAS—100.04
предусматривает
использование лесов или монтажных электрических люлек с перемещением
их по захватам. До начала работ монтажники должны подробно ознакомиться
с архитектурным проектом и конструктивными узлами, а также с проектом
производства работ на данный объект. Необходимо выполнить точное
измерение всех участков объекта. Результаты измерений сравниваются с
проектом, обнаруженные отклонения согласовавшегося с проектировщиком и
заказчиком.
Представитель подрядчика отвечает за приемку материалов и
принадлежностей. При приемке необходимо проверить: сохранность и
правильность упаковки материалов; соответствие наименований проектной
спецификации. О возможных недостатках и дефектах приемщик должен
немедленно уведомить поставщика.
Материалы и принадлежности складируются на рабочей площадке так,
чтобы ни погодные условия, ни выполняемые работы не повредили бы их. При
хранении материалов и принадлежностей необходимо соблюдать инструкции
изготовителя. Облицовочный материал складируется в штабелях на
горизонтальной основе, и защищаются от осадков.
Для обеспечения высокого качества облицовочных работ необходимо
соблюдать следующую последовательность выполнения мероприятия:
Подготовительные работы: тщательное ознакомление с объектом контрольные замеры объекта - приемка и складирование материалов доставка лесов и подъемного оборудования - проверка качества несущих и
ограждающих конструкций - составление графика работ - доставка
необходимых инструментов, приспособлений и средств защиты;
Облицовочные работы: возведение строительных лесов и установка
люлек - провешивание плоскостей - измерение и маркировка шага каркаса
8
обрешетки - крепление кронштейнов - монтаж изоляции - монтаж несущих
профилей - монтаж фасонных изделий - монтаж облицовки.
При возведении строительных лесов и монтажных люлек необходимо
соблюдать соответствующие местные нормы, инструкции и указания.
Применяемые строительные леса и монтажные люльки должны быть
сертифицированы. По своей конструкции и безопасности леса и монтажные
люльки должны соответствовать действующим нормам.
Подготовительные работы заканчиваются разметкой точек крепления
кронштейнов на фасаде. Разметку со строительных лесов выполняют по
фронту
лесов.
При
использовании
фасадного
подъемника
разметку
выполняют на каждой захватке по заранее вынесенным контрольным точкам.
На стене здания отмечают расположение маячных точек крепления
кронштейнов. Разметка точек выполняется в соответствии с рабочим проектом
на облицовываемый фасад. На начальном этапе определяют маячные линии
разметки фасада - нижнюю горизонтальную линию точек установки
кронштейнов и двух крайних по фасаду здания вертикальных линий. Крайние
точки горизонтальной линии определяют с помощью нивелира и отмечают их
несмываемой краской. По двум крайним точкам, используя лазерный уровень
и рулетку, определяют и отмечают краской все промежуточные точки
установки кронштейнов. Затем, по крайним точкам горизонтальной линии,
определяют вертикальные линии. Несмываемой краской отмечают точки
установки кронштейнов на крайних вертикальных линиях.
4.2. Монтаж системы
Кронштейны крепят к стене по вертикальной или горизонтальной
схеме в зависимости от направления облицовки, используя П-образные (0,71,2 мм) для вертикального каркаса и Г-образные (1,2 мм) для горизонтального.
От края стены отступают минимум 100 мм до оси кронштейна, сверлят
отверстия перфоратором, очищают их сжатым воздухом от пыли, ставят
пароизолирующую прокладку против мостика холода, вставляют анкер,
9
забивают молотком и крепят кронштейн. Глубина отверстия должна быть на
15 мм больше длины заделки анкера. В кирпичной стене нельзя сверлить в
швы: от ложкового шва отступ минимум 35 мм, от тычкового - 60 мм.
Ошибочное отверстие не используют, новое сверлят на расстоянии не менее
глубины ошибочного. Неровности стены до 30 мм регулируются при
креплении. Максимальный вылет кронштейна - 300 мм.
Теплоизоляционные плиты устанавливаются в шахматном порядке,
горизонтально, рядом друг с другом таким образом, чтобы вертикальные и
горизонтальные швы Верхнего и нижнего слоев утеплителя не совмещались.
Каждая теплоизоляционная плита должна быть закреплена к несущей
стене тарельчатыми дюбелями в количестве, определяемом расчетом.
Для утепления внешних ограждающих конструкций можно применять
только теплоизоляцию, по качеству и параметрам предназначенную для
использования в фасадных системах с воздушным зазором.
Направляющие профили монтируют вертикально или горизонтально
по проекту. При вертикальной системе используют П-образные профили
60×25 мм (0,7–1,2 мм), которые крепят к кронштейнам двумя саморезами
4,8×28 или заклепками 4,0×10. Длина профиля — до 4,5 м (стандарт 3,0 м).
При горизонтальной системе берут Г-образные профили 40×40 мм (1,2 мм) и
крепят так же двумя саморезами или заклепками. Неровности стены до 30 мм
убирают регулировкой кронштейна, при необходимости меняют типоразмер
кронштейна. Компенсационный зазор между торцами профилей — 6–15 мм,
кронштейны ставят с обеих сторон от зазора на расстоянии не более 300 мм.
Фасонные элементы: сливы, примыкания к окнам, дверям, кровле,
парапетам, цоколю, а также сложные угловые и откосные планки монтируют
до облицовки. Простые угловые и стыковочные элементы - после облицовки.
Для подгонки вокруг окна размечают облицовку: ширина окна + 6–9 мм для
вертикальных
отрезов.
Делают
шаблон
из
куска
облицовки
для
горизонтальных отрезов, крепят у окна, отмечают на шаблоне 6–9 мм ниже
низа рамы и переносят на облицовку. Последний ряд и примыкание к кровле
10
делают фасонными элементами по проекту. Для вентиляции оставляют зазоры
для входа и выхода воздуха не менее 3 см у цоколя, под окнами, под карнизом.
Сложные наружные и внутренние углы, сложные стыковочные планки
крепятся к вертикальным профилям саморезами 4,2×16 или заклепками.
Правильность установки проверяется при помощи отвеса. В оконных и
дверных проемах устанавливают стальные оцинкованные фасонные изделия с
полимерным
покрытием,
образующие
короба,
которые
крепят
самонарезающими винтами или заклепками с шагом 300–500 мм к оконному
или дверному блоку. Для обрамления оконных и дверных проемов служат
планки завершающие сложные, планки откосные или планки углов наружных.
На низ оконной рамы устанавливается планка оконного слива с размерами по
проекту.
Облицовочные материалы крепят к направляющим заклепками или
саморезами, видимым или скрытым способом. Сайдинг и линеарные панели
крепят саморезами к каждой направляющей с недожимом (для компенсации
температурных деформаций). Профилированный сайдинг монтируют снизу
вверх со скрытым креплением: сначала ставят начальную планку и цокольный
слив, первый ряд зацепляют за начальную планку, низ сайдинга защелкивают
за верх нижележащей рейки, а верх крепят саморезами. Линеарные панели при
горизонтальном монтаже ставят сверху вниз: верх панели вставляют в нижний
паз вышележащей, низ крепят саморезами. При вертикальном монтаже
линеарных панелей работу ведут слева направо или справа налево, также со
скрытым креплением саморезами. Профлист крепят к направляющим
саморезами с видимым креплением.
11
5. Контроль качества и правила приемки работ
Качество монтажных работ обеспечивается текущим контролем
технологических процессов подготовительных и основных работ, а также при
приемке работ. По результатам текущего контроля технологических
процессов составляются акты освидетельствования скрытых работ (на монтаж
несущих конструкций и теплоизоляции).
В процессе подготовки монтажных работ проверяют:
- готовность рабочей поверхности фасада здания, конструктивных
элементов фасада, средств механизации и инструмента к выполнению
монтажных работ;
- качество элементов несущего каркаса (размеры, отсутствие дефектов
кронштейнов, профилей и других элементов);
- качество теплоизоляции (размеры плит, отсутствие дефектов);
- качество облицовочного материала (размеры, отсутствие царапин,
вмятин, изгибов, надломов и прочих дефектов).
В процессе монтажных работ проверяют на соответствие проекту:
точность разметки фасада; диаметр, глубину и чистоту отверстий под анкеры
(дюбели); точность и прочность крепления кронштейнов; правильность и
прочность крепления к стене плит теплоизоляции; точность установки
горизонтальных и вертикальных профилей и, в частности, зазоров в местах их
стыковки; плоскостность облицовочного материала и воздушные зазоры
между ними и плитами теплоизоляции; правильность устройства обрамлений
углов и проемов вентилируемого фасада, цоколя и парапета.
При приемке работ производится осмотр фасада в целом и особенно
тщательно мест примыканий, обрамлений углов и проемов окон, цоколя и
парапета здания. Обнаруженные при осмотре дефекты устраняются до сдачи
объекта в эксплуатацию.
Приемка смонтированного фасада оформляется актом приемки работ.
Качество оценивается степенью соответствия фактических параметров и
12
характеристик смонтированного фасада проектным, указанным в рабочей
документации проекта. К акту прилагаются акты освидетельствования
скрытых работ.
Приемка вентилируемого фасада с облицовкой из сайдинга, профлиста
и линеарных панелей производится приемочной комиссией в составе
представителей заказчика и подрядчика и оформляется подписанным актом о
приемке.
К акту прилагаются документы: проект фасада и проект производства
работ; документы, удостоверяющие качество облицовочного материала,
комплектующих деталей и материалов; акты на скрытые работы; журнал
производства работ.
13
6. Потребность в материально-технических ресурсах
Таблица 1 – Потребность в материально-технических ресурсах
№ п/п
Наименование
Артикул
1
2
3
1.
Кронштейн П-образный разомкнутый 02.01.0180.07(17)
L=180 мм
2.
Кронштейн оконный L=150 мм
00.01.0150.12
3.
Несущий профиль 40*40*3000
02.03.3000.02
4.
Несущий профиль 60*25*3000
02.03.3000.08
5.
Соединительная редка накладная
6.
Угол наружный
7.
Термоизоляционная прокладка
8.
Анкер фасадный
9.
Дюбель-гвоздь
10.
Анкер для крепления теплоизоляции
11.
Винт самонарезающий
12.
Утеплитель
13.
Гидроветрозащитная мембрана
14.
Металлический сайдинг
14
00.05.0000.01
7. Требования по технике безопасности и пожарной безопасности
Работы по монтажу фасадной системы необходимо проводить в
соответствии с требованиями СНиП III–4–80 "Техника безопасности в
строительстве", СНиП 12–03–2001 "Безопасность труда в строительстве. Часть
1. Строительное производство" и СНиП 12–04–2002 "Безопасность труда в
строительстве. Часть 2. Общие требования".
Те работники, которые прошли подготовку по монтажу фасадной
системы ZIAS–100.04, должны знать технологический процесс, а до начала
работ их необходимо ознакомить с используемыми соответствующими
технологическими приемами. Об инструктаже производится запись в журнале
с подписями работников.
Одновременно проверяется, имеют ли работники в распоряжении
полную экипировку для работы на высоте, если этого потребуют монтажные
работы. Пространство, в котором производится монтаж фасадной системы,
должно быть обозначено и снабжено табличками с предупреждением, с целью
предотвращения доступа посторонних лиц на строительную площадку.
Местность по периметру стройки должна быть выбрана и лишена всех
преград, которые могли бы поставить под угрозу безопасность работников во
время обращения с облицовочными материалами.
После установки отдельных частей конструкции требуется ограничить
доступ для остальных работников в пространство монтажа.
Все выходы, необходимые для работы внутри здания, должны быть под
местом монтажа облицовочного материала оснащены защитным навесом и
табличкой с предупреждением снаружи и внутри. Безопасность работников в
процессе разметки и последующего монтажа фасадной системы ZIAS-100.04 с
лесов должна быть обеспечена защитным барьером или защитными поясами.
Закрепление защитного пояса должно обеспечить безопасность работников
фиксированной длиной троса от подвеса до рабочего места.
15
До начала монтажа должны быть подготовлены и проверены все
устройства и средства монтажа.
Во время монтажа теплоизоляции работники должны быть защищены
соответствующими средствами для работы с минеральной/базальтовой ватой.
Для
работ,
связанных
с
монтажом
облицовочного
материала,
необходимо оснастить всех работников особыми защитными средствами
соответственно отдельным профессиям.
Контроль соблюдения правил техники безопасности обеспечивает
руководство стройки. Подвижные подводящие линии безопасности для
электроприборов должны быть приведены безопасно и защищены от
повреждения (подвешиванием или другим приемлемым способом).
При двухсменной работе необходимо как следует осветить рабочее
место, строительный склад и дороги. Освещение не должно ослеплять
работников или создавать темные углы.
Меры безопасности должны контролироваться в текущем порядке.
Подъемными механизмами может управлять только лицо, имеющее
право на эту работу. Об инструкции и назначении на эту работу конкретного
лица производится запись в монтажном журнале.
Монтажные работы могут выполнять только работники, имеющие
справку от врача для работ на высотах и требуемую квалификацию.
Во время монтажа в зимнее время руководитель работ должен
удостовериться в обеспечении мер для работы в затрудненных условиях.
Необходимо соблюдать следующее:
- не производить монтаж во время сильного снегопада и сильного ветра;
- монтажные работы выполнять с повышенной осторожностью и с
соблюдением правил техники безопасности; рабочие площадки, подъездные
пути и строительные склады следует содержать в чистоте без снега и льда;
- в зимнее время работники должны иметь теплую одежду;
- все меры, предусмотренные в зимнее время, должны контролироваться
уполномоченным лицом.
16
8. Калькуляции затрат труда на устройство вентилируемых фасадов
с облицовкой металлическим сайдингом
Наименование процесса: Монтаж угловых, стыковочных элементов,
вертикальных и горизонтальных откосов, слива и архитектурных выступов.
Затраты труда на крепление сайдинга на 100 м2 поверхности:
33,28:70х100=47,54 чел.-час
5,16:70х100=7,37 чел.-час (время работы электродрели)
ПРИЛОЖЕНИЕ А. Нормирование затрат труда на монтаж фасадной
системы с облицовкой металлическим сайдингом
Таблица А11
Наименование работ
на 8,0 м п. фасонных элементов
Исполнитель Ед. V Затраты труда, чел.изм.
мин/маш.-час
1-ое
2-ое
Трудоемкость
на объем, чел.-
Ср.
мин/маш.-час
измер. измер. знач.
-разметка мест
Монтажник
крепления;
строительных
-подгонка фасонных
конструкций
элементов;
5 разряда - 1
-крепление фасонных
4 разряда - 1
м.п. 8
98,20
96,40
97,30 (97,30×3:60)/
16,60
15,60
16,10 (16,10× :60) =
4,87 / 0,27
элементов к профилям 3 разряда - 1
при помощи саморезов
или заклепок
Затраты труда на крепление 100 м.п. фасонных элементов:
4,87:8 х100= 60,87 чел.-час
0,27:8х100=3,38 чел.-час (время работы электродрели)
17
ПРИЛОЖЕНИЕ Б. Хронометраж строительных процессов
Разработчик: Управление инженерных работ ОАО "Стройкомплекс",
организация-производитель ООО «Метал-Профиль».
Вед. инженер
Е.И.Кантарович
Проверил: Начальник ЦИО
С.В.Коваленко
Таблица Б1
Процесс Дата
Начало
Конец
Продол-ность
№ Состав звена
работ, ч-м работ, вр час/м, маш/м
А1
04.09.06 08:00
16:47
660,00
1 Монтажник
стройконструкций
05.09.06 08:00
4 разр. - 1
11:30
3 разр. - 1
14.09.06 08:00
16:53
670,00
2 Монтажник
стройконструкций
15.09.06 08:10
4 разр. - 1
11:56
3 разр. - 1
A2
05.09.06 11:39
15:17
150,00
1
Монтажник
стройконструкций
15.09.06 13:05
15:45
146,00
2
4 разр. – 1
3 разр. - 1
А3
06.09.06 08:39
15:51
349,00
1
Монтажник
стройконструкций
16.09.06 08:05
15:45
364,00
2
4 разр. – 1
3 разр. - 1
А4
07.09.06 08:16
10:08
99,70
1
Монтажник
стройконструкций
17.09.06 08:48
10:17
90,00
18
2
3 разр. - 1
А5
07.09.06 10:39
11:33
50,40
1
Монтажник
стройконструкций
А6
А7
17.09.06 10:36
11:23
47,00
2
3 разр. - 1
10.08.06 11:49
12:25
35,40
1
Монтажник
11.08.06 08:58
09:32
33,40
2
03.08.06 14:19
14:46
27,80
1
04.08.06 11:13
12:41
25,60
2
4 разр. - 1
07.09.06 14:22
15:52
90,00
1
Монтажник
стройконструкций
3 разр. – 1
Монтажник
стройконструкций
А8
стройконструкций
5 разр. - 1
А9
17.09.06 13:11
14:45
93,40
2
4 разр. - 1
06.08.06 11:08
11:38
30,00
1
Монтажник
стройконструкций
07.08.06 14:14
14:47
33,00
2
4 разр. - 1
3 разр. - 1
А10
06.09.06 08:00
16:53
673,00
1
Монтажник
стройконструкций
14.09.06 08:15
13:56
2
5 разр. - 1
4 разр. – 1
3 разр. - 1
А11
03.08.06 14:21
15:59
98,20
1
Монтажник
стройконструкций
04.08.06 10:06
11:42
96,40
2
5 разр. - 1
4 разр. - 1
19
ПРИЛОЖЕНИЕ В. Система вентилируемого фасада
Узлы крепления сайдинга. Горизонтальный разрез фасадной системы
2 - Кронштейн П–образный разомкнутый L=180 мм
5 - Несущий профиль 60*25*3000
7 - Соединительная рейка накладная
14 – Термоизоляционная прокладка
15 – Анкер фасадный
17 – Анкер для крепления теплоизоляции
18 – Винт самонарезающий
20 - Утеплитель
21 – Гидроветрозащитная мембрана
23 - Металлический сайдинг
20
Узлы крепления сайдинга. Вертикальный разрез фасадной системы
2 - Кронштейн П–образный разомкнутый L=180 мм
5 - Несущий профиль 60*25*3000
14 – Термоизоляционная прокладка
15 – Анкер фасадный
17 – Анкер для крепления теплоизоляции
18 – Винт самонарезающий
20 – Утеплитель
21 – Гидроветрозащитная мембрана
23 – Металлический сайдинг
21
Узлы крепления сайдинга. Наружный угол
2 - Кронштейн П–образный разомкнутый L=180 мм
4 – Профиль 40*40*3000
5 - Несущий профиль 60*25*3000
10 – Угол наружный
14 – Термоизоляционная прокладка
15 – Анкер фасадный
17 – Анкер для крепления теплоизоляции
18 – Винт самонарезающий
20 - Утеплитель
21 – Гидроветрозащитная мембрана
23 – Металлический сайдинг
22
Узлы крепления сайдинга. Боковое примыкание к проёму
2 - Кронштейн П–образный разомкнутый L=180 мм
3 - Кронштейн оконный L=150 мм
5 - Несущий профиль 60*25*3000
14 – Термоизоляционная прокладка
15 – Анкер фасадный
16 – Дюбель-гвоздь
17 – Анкер для крепления теплоизоляции
18 – Винт самонарезающий
19 – Заклепка вытяжная
20 - Утеплитель
21 – Гидроветрозащитная мембрана
23 – Металлический сайдинг
23
Узлы крепления сайдинга. Нижнее примыкание к проёму
2 - Кронштейн П–образный разомкнутый L=180 мм
4 – Профиль 40*40*3000
5 - Несущий профиль 60*25*3000
14 – Термоизоляционная прокладка
15 – Анкер фасадный
16 – Дюбель-гвоздь
18 – Винт самонарезающий
20 - Утеплитель
21 – Гидроветрозащитная мембрана
23 – Металлический сайдинг
24
