Технологическая карта входного контроля стройматериалов

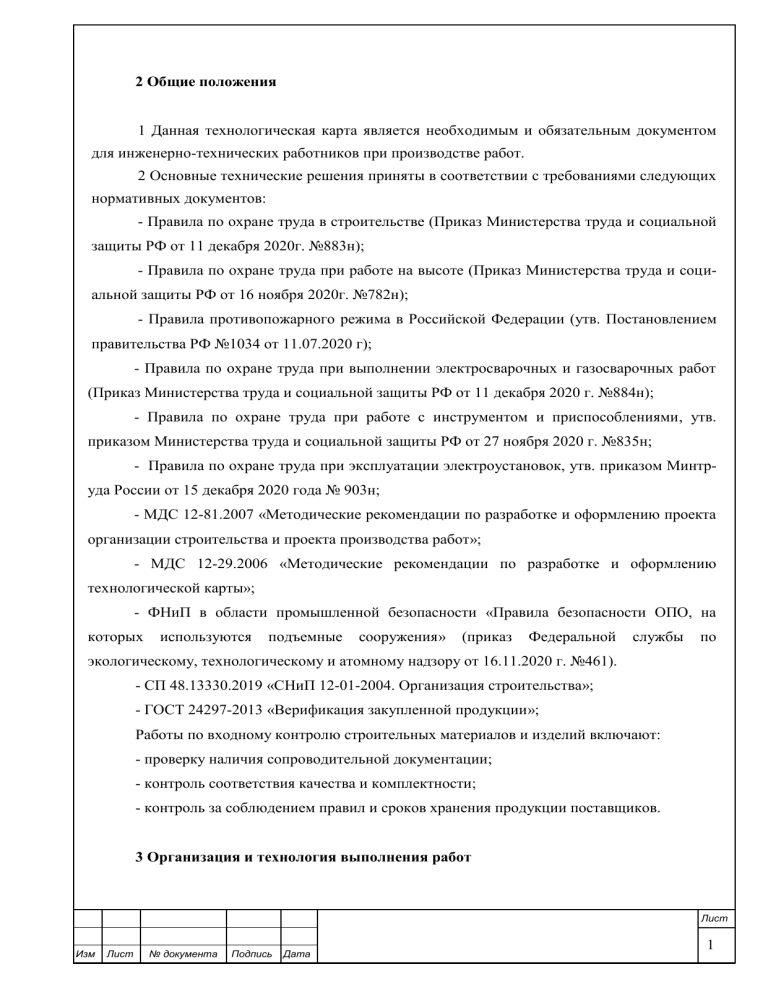

2 Общие положения
1 Данная технологическая карта является необходимым и обязательным документом
для инженерно-технических работников при производстве работ.
2 Основные технические решения приняты в соответствии с требованиями следующих
нормативных документов:
- Правила по охране труда в строительстве (Приказ Министерства труда и социальной
защиты РФ от 11 декабря 2020г. №883н);
- Правила по охране труда при работе на высоте (Приказ Министерства труда и социальной защиты РФ от 16 ноября 2020г. №782н);
- Правила противопожарного режима в Российской Федерации (утв. Постановлением
правительства РФ №1034 от 11.07.2020 г);
- Правила по охране труда при выполнении электросварочных и газосварочных работ
(Приказ Министерства труда и социальной защиты РФ от 11 декабря 2020 г. №884н);
- Правила по охране труда при работе с инструментом и приспособлениями, утв.
приказом Министерства труда и социальной защиты РФ от 27 ноября 2020 г. №835н;
- Правила по охране труда при эксплуатации электроустановок, утв. приказом Минтруда России от 15 декабря 2020 года № 903н;
- МДС 12-81.2007 «Методические рекомендации по разработке и оформлению проекта
организации строительства и проекта производства работ»;
- МДС 12-29.2006 «Методические рекомендации по разработке и оформлению
технологической карты»;
- ФНиП в области промышленной безопасности «Правила безопасности ОПО, на
которых
используются
подъемные
сооружения»
(приказ
Федеральной
службы
по
экологическому, технологическому и атомному надзору от 16.11.2020 г. №461).
- СП 48.13330.2019 «СНиП 12-01-2004. Организация строительства»;
- ГОСТ 24297-2013 «Верификация закупленной продукции»;
Работы по входному контролю строительных материалов и изделий включают:
- проверку наличия сопроводительной документации;
- контроль соответствия качества и комплектности;
- контроль за соблюдением правил и сроков хранения продукции поставщиков.
3 Организация и технология выполнения работ
-1-
Изм
Лист
№ документа
Подпись
Дата
Лист
1
3.1 Подготовительные работы
1 В соответствии со СП 48.13330.2019 "Организация строительства" входным контролем проверяют соответствие показателей качества получаемых материалов, изделий и оборудования требованиям стандартов, технических условий или технических свидетельств на них,
указанных в проектной документации и договоре подряда.
Решение о необходимости введения, ужесточения, ослабления или отмене входного
контроля принимает руководство строительной организации на основании особенности, характера и назначения продукции или результатов входного контроля продукции за прошедший период или результатов ее эксплуатации.
2 Входной контроль проводят с целью предотвращения запуска в производство продукции, не соответствующей требованиям, изложенным в ГОСТе или ТУ на данный строительный материал, и договоров на поставку. Входной контроль осуществляют по параметрам
(требованиям) и методам, установленным в ТУ, ГОСТ на контролируемую продукцию и договорах на ее поставку.
3 Основными задачами входного (сдаточного) контроля являются:
- получение с большой достоверностью оценки качества продукции, предъявляемой на
контроль;
- обеспечение однозначности взаимного признания результатов оценки качества продукции поставщиком и потребителем, осуществляемой по одним и тем же методикам и по одним и тем же планам контроля;
- установление соответствия качества продукции установленным требованиям с целью
своевременного предъявления претензий поставщикам, а также для оперативной работы с поставщиками по обеспечению требуемого уровня качества продукции;
- предотвращение запуска в производство, не соответствующей установленным требованиям, а также протоколов разрешения по ГОСТ 2.124;
- накопление статистических данных о фактическом уровне качества получаемой продукции, и разработка на этой основе предложений по повышению качества, и при необходимости, пересмотра требований ГОСТ и ТУ на материалы;
- периодический контроль за соблюдением правил и сроков хранения продукции поставщиков.
4 К входному контролю должна поступать продукция, принятая ОТК поставщика и поступившая к строительной организации с сопроводительной документацией, оформленной в
установленном порядке. При отсутствии сопроводительной документации, удостоверяющей
качество и комплектность продукции, особенно на импортную, то использование ее в произ-2-
Изм
Лист
№ документа
Подпись
Дата
Лист
2
водстве возможно по согласованию с проектировщиком после проведения испытаний на соответствие отечественной НТД с обязательным составлением акта о её фактическом качестве и
комплектности с указанием отсутствующих документов.
5 Материально-технические ресурсы, несоответствие которых установленным требованиям выявлено входным контролем, следует отделить от пригодных и маркировать (клеймить)
"Брак" и хранить в изоляторе брака до решения этого вопроса между поставщиком и потребителем. Работы с применением этих МТР следует приостановить. Заказчик должен быть извещен о приостановке работ и её причинах.
6 Продукция, поступившая от поставщика, до проведения входного контроля должна
храниться отдельно от принятой или забракованной на входном контроле.
Входной контроль может быть проведен в любой момент - от ее получения строительной организацией до запуска в производство, но обязательно до истечения гарантийного срока.
7 Продукция, срок хранения которой истек, независимо от результатов предыдущего
ее контроля или испытаний при входном (сдаточном) контроле, подлежит перепроверке и
только после этого может быть решен вопрос об ее использовании в производстве.
8 Исходя из цели входного контроля, строительная организация может проводить его
непосредственно перед запуском продукции в производство (однако в пределах гарантийного
срока) и только по тем пунктам требований НТД, которые имеют значение для конкретного
вида продукции и которые отражены в Перечне входного контроля на нее. Кроме того, в "Перечне" целесообразно указать минимально допустимую оставшуюся на момент проведения
входного контроля часть гарантийного срока хранения контролируемой продукции, определяемую исходя из длительности цикла изготовления продукции с учетом необходимости обеспечения требуемых гарантийных сроков ее хранения и эксплуатации.
9 При необходимости строительная организация может проводить дополнительные
проверки продукции, не предусмотренные в НТД на продукцию, если условия и режимы, оговоренные методами дополнительных проверок, не превышают установленные в НТД на продукцию. В этом случае согласование этих методов с поставщиком и представителем Заказчика
не требуется. При отрицательных результатах дополнительных проверок рекламация поставщику не предъявляется.
Дополнительная проверка, проводимая строительной организацией, позволяет определить потенциально ненадежные элементы для данной продукции и заранее отклонить их.
При входном контроле допускается проводить тренировку продукции в условиях и режимах, предусмотренных НТД. В этом случае необходимо оговорить это в Перечне продукции.
-3-
Изм
Лист
№ документа
Подпись
Дата
Лист
3
10 Входной контроль рекомендуется проводить по параметрам (требованиям), установленным в НТД на контролируемую продукцию. Входной контроль продукции по параметрам,
не установленным в НТД, договорах или контрактах на поставку, может проводиться строительной организацией без согласования с поставщиком для своих внутренних целей без права
предъявления по ним претензий поставщику.
11 При проведении входного контроля необходимо:
- входной контроль МТР проводить в соответствии с планом;
- проверять сопроводительные документы, удостоверяющие качество продукции, и регистрировать продукцию в Журнале учета результатов входного контроля;
- проверять комплектность, маркировку, внешний вид МТР;
- проводить контроль качества продукции по технологическому процессу входного
контроля и заполнять Акт входного контроля материально-технических ресурсов.
12 В состав работ, рассматриваемых картой, входят следующие операции:
- проверка сопроводительных документов на поступающую продукцию;
- визуальный контроль качества поступающей продукции;
- измерительный контроль поступающей продукции;
- документальное оформление результатов входного контроля;
- охрана труда и техника безопасности при проведении работ.
13 В соответствии с Инструкцией Госарбитража N П-6 от 15.06.65 "О порядке приемки
продукции производственно-технического назначения и товаров народного потребления по
качеству" и Инструкции Госарбитража N П-7 от 25.04.66 "О порядке приемки продукции производственно-технического назначения и товаров народного потребления по количеству" приемка продукции по качеству и комплектности производится получателем в сроки - не позднее
20 дней (при иногородней поставке).
14 Входной контроль продукции должен предусматривать контроль:
- качества поступившей продукции;
- наличия сопроводительной документации, удостоверяющей качество и комплектность
продукции;
- регистрации проверенной продукции в "Журнале входного учета и контроля качества
получаемых деталей, материалов, конструкций и оборудования" по форме, приведенной в
ГОСТ 24297-87, Приложение 1.
15 Входной контроль иногда может быть проведен в два этапа:
- на первом этапе осуществляется внешний осмотр продукции и наличие сопроводительных документов, в том числе и ее комплектности;
- на втором этапе проверка качественных характеристик продукции.
-4-
Изм
Лист
№ документа
Подпись
Дата
Лист
4
15.1 Контроль комплектности, упаковки, маркировки и внешнего вида проводит подразделение ОМТС строительной организации с оформлением Акта входного контроля материально-технических ресурсов.
15.2 Входной контроль по характеристикам качества материально-технических ресурсов осуществляет подразделение входного контроля - аттестованные специалисты участка
хранения строительной организации. В необходимых случаях с привлечением специалистов
других подразделений предприятия, например, центральной лаборатории (ЦЛ), отдела главного технолога (ОГТ), отдела главного конструктора (ОГК), отдела главного метролога
(ОГМетр), отдела материально-технического снабжения (ОГМТС) и т.д. Для этого специалисты участка хранения от поступившей партии продукции отбирают образцы или пробы и передают их для контроля или испытаний специалистам соответствующего подразделения. В
необходимых случаях целесообразно составлять акт об отборе образцов или проб.
15.3 Подразделение, получившее образцы или пробы продукции на испытание в установленные сроки проводит необходимые испытания и выдает подразделению входного контроля заключение о соответствии качества продукции установленным требованиям.
15.4 Результаты испытаний (физико-механических свойств, химического состава,
структуры и т.д.) вместе с продукцией передаются в производство с соответствующей отметкой в учетных журналах или сопроводительных документах. В необходимых случаях допускается маркировка (клеймение) продукции, прошедшей входной контроль.
16 Перечень продукции, подлежащий входному контролю, разрабатывают:
- конструкторские службы предприятия-разработчика по продукции (изделиям), предназначенной для комплектации;
- технологические службы предприятия-разработчика по сырью, материалам и полуфабрикатам.
17 "Перечень" может содержать:
- наименование, марку (чертежный номер), тип контролируемой продукции;
- обозначение НТД, требованиям которой должна соответствовать продукция (реквизиты договора, контракта на поставку или протокола разрешения);
- контролируемые параметры или пункты НТД, в которых они установлены, вид контроля, планы контроля, контрольные нормативы, разрешающие правила;
- средства измерения или их технические характеристики;
- гарантийный срок;
- указание о маркировке (клеймении) продукции по результатам входного контроля;
- допустимый расход ресурса при входном контроле (расход ресурса должен быть минимальным).
-5-
Изм
Лист
№ документа
Подпись
Дата
Лист
5
При необходимости в "Перечень" допускается включать требования или указания, отражающие особенности продукции.
18 Входной контроль строительных материалов может быть сплошным, выборочным
или непрерывным.
18.1 При сплошном контроле каждую единицу продукции в контролируемой партии
подвергают контролю с целью выявления дефектных единиц продукции и принятия решения о
пригодности продукции к запуску в производство. Сплошной контроль рекомендуется назначать в тех случаях, когда он технически и экономически целесообразен, и продукция штучная.
Применение сплошного контроля должно быть указано в НТД на продукцию в разделах "Приемка". При сплошном контроле может предъявляться как полностью сформированная партия
продукции, так и отдельные единицы продукции при единичном и мелкосерийном производстве.
18.2 При выборочном контроле из контролируемой партии продукции в соответствии с
планом выборочного контроля извлекаются случайным образом выборки (пробы), по результатам контроля которых принимают решение о всей контролируемой партии продукции.
При выборочном контроле может предъявляться на контроль только полностью сформированная партия продукции (как штучная, так и бесформенная).
Примечание. Не допускается производить отбор выборок или проб до тех пор, пока не
будет предъявлена полностью сформированная партия продукции в соответствии с требованиями ГОСТ 18321.
18.3 При непрерывном контроле каждую единицу продукции подвергают контролю в
той последовательности, в которой они производятся, до тех пор, пока не будет получено
установленное планом контроля количество годных единиц продукции. После этого сплошной
контроль прекращается, и переходят на выборочный (штучная продукция).
19 Решение о соответствии или несоответствии качества продукции установленным
требованиям рекомендуется принимать по каждой контролируемой партии отдельно.
20 При повторном предъявлении продукции на входной контроль в сопроводительной
документации рекомендуется указать причины, из-за которых она была забракована (или возвращена поставщику) при первом предъявлении, для того чтобы контролер обратил особое
внимание на характеристики, из-за которых она была забракована (или возвращена поставщику).
21 По результатам входного контроля составляют заключение о соответствии продукции установленным требованиям и заполняют Журнал учета результатов входного контроля
по форме: ГОСТ 24297-87, Приложение 1.
В сопроводительных документах на продукцию делают отметку о проведении входного
-6-
Изм
Лист
№ документа
Подпись
Дата
Лист
6
контроля и его результатах, маркируют (клеймят) продукцию, если это предусмотрено перечнем продукции, подлежащей входному контролю.
При соответствии продукции установленным требованиям звено входного контроля
принимает решение о передаче ее в производство.
При выявлении в процессе входного контроля несоответствия установленным требованиям продукцию бракуют и возвращают поставщику с предъявлением рекламации. На бракованную продукцию составляются акты по форме: Р 50-601-40-93, Приложение 3 и Приложение 4.
3.2 Основные работы. Требования к качеству и приемка работ
1 Входной контроль проводится в два этапа:
1.1 На первом этапе осуществляется внешний осмотр продукции, её комплектность,
упаковку, маркировку и наличие сопроводительных документов, в том числе и её комплектность. По результатам первого этапа составляется Акт отбора выборок или проб по форме:
Р 50-601-40-93, Приложение 2.
1.2 На втором этапе производится проверка качественных характеристик продукции.
2 Входной контроль сопроводительной документации проводить согласно Таблице 1.
Таблица 1 - Входной контроль сопроводительной документации
N
п/п
Наименование сопроводительного документа о качестве
Содержание сопроводительного документа
1.
Сертификат качества, паспорт на
продукцию
- наименование предприятия-изготовителя и его
адрес;
- номер и дату выдачи документа;
- наименование и адрес потребителя;
- номер партии и количество материала;
- номера вагонов и номера накладных;
- наименование материала;
- дата изготовления;
- наличие клейма ОТК завода-изготовителя
3 Визуальный контроль качества поступивших материалов производить согласно Таблице 2.
Таблица 2 - Визуальный контроль качества поступивших материалов
-7-
Изм
Лист
№ документа
Подпись
Дата
Лист
7
N
п/п
Что контролируется
Результаты внешнего осмотра
1.
Наличие маркировки
её соответствие сертификатам
2.
Наличие механических повреждений
4 Инструментальный контроль качества поступивших материалов
4.1 Предельные допустимые значения прогибов проката в холодном состоянии приве-
дены в Таблице 3.
Таблица 3 - Допустимые нормы деформации проката в холодном состоянии
Прокатная сталь
Эскиз сечения
При гибке
При правке
Значения R и
Радиус криСтрела
Радиус криf относительСтрела прогиба
визны R, не прогиба f, визны R, не
но
f, не более
менее
не более
менее
Листовая и полосовая
Х-Х
25S
Широкополосная
и полосовая
Y-Y
-
50S
-
-
(серповидность)
Х-Х
45b1
90b1
Y-Y
45b2
90b2
Х-Х
25h
50h
Y-Y
45b
90b
Х-Х
25h
50h
Y-Y
25b
50b
Х-Х
Y-Y
30d
Угловая
Швеллеры
Балки двутавровые
Трубы
-
60d
Примечания
-8-
Изм
Лист
№ документа
Подпись
Дата
Лист
8
1 L - длина вогнутой части; S - толщина листа (полосы);
b, b1, b2 - ширина; h - высота; а - сторона; d - диаметр.
2 Формулы для определения стрелы прогиба f при правке и гибке действительны при длине хорды, не превышающей 1,5R
3 L - длина отрезка элемента с прогибом одного знака.
4.2 При отсутствии в проектной документации указаний о точности изготовления (величине допусков) следует выполнять требования по величинам предельных отклонений, приведённых в Таблице 4.
Таблица 4 - Предельные отклонения размеров, формы и расположения элементов конструкций
Наименование
Допускаемые отклонения (±), мм
Сдвиг профилей (h; b) в h в пределах допусэлементах с накладками
ка на высоту профиля
по ГОСТ 8240 или
ГОСТ 8239, ГОСТ
26020
b не более 0,01b, но
не более 5 мм
Эскиз
Сдвиг профилей (h; b) в h в пределах допусэлементах стыкуемыми полками ка на высоту швеллепрофилей
ра или балки
b в пределах удвоенного допуска на
ширину полки по
ГОСТ 8240 или
ГОСТ 8239, ГОСТ
26020
Сдвиг профилей (h; b) в h в пределах допусэлементах стыкуемыми полками ка на высоту уголка
профилей
b в пределах удвоенного допуска на
ширину полки по
ГОСТ 8509, ГОСТ
8510
Сдвиг профилей (h; b) в h в пределах допусэлементах стыкуемыми стенка- ка на высоту швеллеми профилей
ра
b в пределах удвоенного допуска на
ширину полки по
ГОСТ 8240
Допуск перпендикулярности
полок  относительно стенки в
элементах таврового или двутаврового сечения в местах
примыкания к сопрягаемым
0,005b
-9-
Изм
Лист
№ документа
Подпись
Дата
Лист
9
элементам
То же, в остальных местах
по длине элемента
Смещение одной полки относительно другой с в элементах двутаврового сечения
Смещение центральной вертикальной оси стенки относительно середины полки
0,01b
0,01b
0,5с
Допуск перпендикулярности
0,01b
полок  относительно стенки в
элементах углового или коробчатого сечения в местах примыкания к сопрягаемым элементам
То же, в остальных местах
0,02b
по длине элемента
Допуск плоскостности (гри0,01b
бовидность) полок  элементов
тавровых и двутавровых сечений в местах примыкания к сопрягаемым элементам
То же, в остальных местах
0,01b
по длине элемента
Допуск перпендикулярности 0,01h, но не более 2
кромки  составного сечения
относительно полок
Допуск перпендикулярности
полок 1 относительно стенок в
двух стеночной балке в местах
примыкания к сопрягаемым
элементам
То же, в остальных местах
по длине элемента
Смещение одной полки относительно другой С
Допуск перпендикулярности
стенок h (при высоте балки h1)
Смещение соединительных
планок ребер по длине элемента
от номинального расположения
L
0,005h
0,01b
0,01b
0,005h
10
Допуск перпендикулярности
ребра жесткости относительно
стенки:
h:
3
при  600 мм
при > 600 мм
0,005h, но не более 10
2
L
Смещение осей элементов в
решетчатых конструкциях от
номинального
расположения
L:
- 10 -
Изм
Лист
№ документа
Подпись
Дата
Лист
10
в горизонтальных фермах
10
жёсткости
в других конструкциях
5
Смещение осей между двумя 1,5 мм при длине дегруппами отверстий, располо- тали до 12 м 2 мм при
женных по концам элементов длине свыше12 м
конструкций от их проектного
положения 
Допуск соостности отверстий  по требованию конструкторской документации
 1 мм
Отклонение оси поперечной 2 мм на 1 пог.м длибалки относительно осей верти- ны Н, но не более 5
на всю длину
кальных балок 
Допуск перпендикулярности
торцов относительно продольной оси опоры (плит), балок,
стоек:
а:
при h  300 мм
при h > 300 мм
b
h
То же, для фрезерованных
поверхостей а, b, h
Смещение опорных кронштейнов (столиков, уголков)
вдоль оси опоры, стоек от их
номинального положения Н:
при H1  10 и Н2  10
при 10 < H1  20 и 10 < Н2 
20
при H1 > 20 и Н2 > 20
Допуск перпендикулярности
опорных кронштейнов (столиков, уголков) относительно
продольной оси с и к
Отклонение оси колонны от
вертикали в верхнем сечении
():
при h  6 м
свыше 6 м
Допуск параллельности ребра кронштейна относительно
продольной оси m
Допуск плоскостности плит
при установке:
на бетон
на
металлоконструкцию
(указывается в чертежах)
2
0,006а
0,006b
0,006h
3
4
7
2
8
10
2
5
2
- 11 -
Изм
Лист
№ документа
Подпись
Дата
Лист
11
Допуск
прямолинейности
(винтообразность) цельных или
составных сварных элементов
(балок, стоек), измеряемая по
отвесу, :
при h  3 м
при h > 3 м
0,001L, но не более
10
0,0012L, но не более
12
Допуск плоскостности (выпучивание) стенки сплошной
балки при высоте стенки h:
с ребрами
0,006h
без ребер
0,003h
Допуск перпендикулярности
10
торцов свободно лежащих балок относительно продольной
оси
Допуск перпендикулярности
2
торцов закрепленных балок относительно продольной оси
Допуск
прямолинейности
(стрела прогиба) элемента (балки, стойки,) f:
при h > 300 мм
0,0013L, но не более
15 на всю длину
0,002L,
но не более
при h  300 мм
20
Допускаемые
отклонения
Табл. 5 и п. 6.1.2
длины элемента (балки, стойки)
L
Допускаемые
отклонения
высоты сечения элемента (балки, колонны, стойки) h:
0,005h
h  600
h > 600
0,003h, но не более 5
Примечания
1 Все измерения винтообразности и перпендикулярности производятся относительно одного из торцов, принимаемого за базу после его проверки.
2 Указанная величина винтообразности распространяется также на изделия их прокатных профилей и листов,
сечения которых приведены в таблицах, а также конструкции, приведенные в таблицах и на другие аналогичные
конструкции.
3 Измерение выпучивания стенки производится с помощью линейки длиной 1000 мм.
4.3 Предельные отклонения размеров и форм рам технологических блоков и площадок
При сборке рам, площадок должны соблюдаться требования по точности изготовления.
Предельные отклонения размеров рам, площадок от номинальных, отклонения формы и расположения поверхностей рам, площадок от проектных устанавливаются следующие:
а) в рамах П-образного типа (Рисунок 2) разность «h» по высоте «Н» стоек не более 15
- 12 -
Изм
Лист
№ документа
Подпись
Дата
Лист
12
мм;
б) в рамах, площадках замкнутого типа (Рисунок 3) разность диагоналей (D1-D) не более 15 мм;
Рисунок 2 - Отклонение размеров по высоте рамы, площадки
Рисунок 3 - Отклонение размеров диагоналей рамы
Допускается смещение осей или рисок монтажных отверстий в опорных элементах рамы от проектных, но не более 2 мм.
Допускаемое отклонение рамы, площадки от прямолинейности (стрела прогиба) рамы f
- ± 0,003L мм, но не более ± 10 мм (Рисунок 4).
Рисунок 4 - Отклонение рамы от прямолинейности (стрела прогиба)
- 13 -
Изм
Лист
№ документа
Подпись
Дата
Лист
13
Предельные отклонения размеров рам и прямоугольных площадок обслуживания (помостов) устанавливаются следующие:
- по длине L = ± 2 мм на 1 пог. м., а при длине площадки больше 5 м - не более ±10
мм;
- по ширине b = ± 5 мм (Рисунок 5);
Рисунок 5 - Допустимые отклонения рамы, площадки (помоста)
по габаритным размерам
- допустимые отклонения расположения поверхности рамы, площадок обслуживания
(помостов) от горизонтальной плоскости (винтообразность, коробление) не более 3 мм на 1
пог.м., но не более 10 мм;
- допуск параллельности (разность В1-В2) боковых сторон рамы, площадки (помоста) в
пределах допуска на ширину, но не более ±5 мм (Рисунок 6);
Рисунок 6 - Допускаемые отклонения от параллельности
боковых сторон рамы, площадки
- допуск перпендикулярности торца рамы, площадки (помоста) относительно боковой
поверхности 1 не более ±3 мм (Рисунок 7)
- 14 -
Изм
Лист
№ документа
Подпись
Дата
Лист
14
Рисунок 7 - Отклонение от перпендикулярности торца рамы, площадки (помоста) относительно боковой поверхности
Допустимое отклонение от плоскости настила (отдельные выпучены или впадины) при
стыковке обшивочных листов не более 10 мм, при этом они не должны располагаться по ходу
обслуживающего персонала;
- перекос углов между основанием конструкции и обшивочными листами см. выше;
- допуск параллельности настила относительно элементов рамы, площадки (помоста)
разность l-l0 - не более 5 мм (Рисунок 8);
Рисунок 8 - Отклонение от параллельности настила относительно элементов рамы,
площадки (помоста)
4.4 Предельные отклонения размеров лестниц и ограждений
4.4.1 При изготовлении лестниц и ограждений предельные отклонения линейных размеров деталей и сборочных единиц от номинальных, отклонения формы и расположения поверхностей от проектных не должны превышать приведённые в таблице 5.
4.4.2 Предельное отклонение от прямолинейности (стрела прогиба) ограждения по
длине лестничного марша, площадки:
- 15 -
Изм
Лист
№ документа
Подпись
Дата
Лист
15
- до 1000 мм вкл.
0,8 мм
- св. 1000 мм до 1600 вкл. 1,3 мм
- " 1600
"
2500 "
2,0 мм
- " 2500
"
4000 "
3,0 мм
- " 4000
"
8000 "
5,0 мм
3 Предельное отклонение расстояния между стойками ограждения лестниц и площадок
должно быть не более ± 2,0 мм.
Таблица 5 - Предельные отклонения размеров и формы сборочных единиц и деталей
лестниц и ограждений
Предельные отклонения (±),
мм
2 на 1 пог.м , но не более 4
Наименование
Эскиз
Допуск на длину L:
лестницы, ограждения
лестницы и площадки
2
Допуск на ширину лестницы: B на высоту ограждения лестницы и площадки: H
Допуск на разность диагоналей не более
4
Допуск прямолинейности (стрела прогиба)
2 на 1 пог. м длины, но не
f
более 5 при длине свыше
Допуск на расположение ступеней:
5м
0,002 L, но не более 5
L
3
h
Допуск прямолинейности (стрела прогиба)
тетивы лестницы f
При Н < 3 м
При 3  Н <4 м
При Н  4 < 8 м
2 на 1 м длины
10
15
Допуски на длину и ширину ступени:
B
а
2
5
Допуск на параллельность плоскости ступение относительно горизонтальной плоскости 
3
примечание 1
Примечание:
1. Изготовление и монтаж лестниц должно обеспечить их проектное положение, исключающее образование
обратного уклона ступеней более 1°.
2. Предельное отклонение расстояния между центрами отверстий в опорных планках лестницы - ± 1,6 мм.
3. Предельное отклонение расстояния между рёбрами жёсткости в косуорах маршевых лестниц - ± 2 мм.
4.5 Предельные отклонения размеров и формы кронштейнов
Предельные отклонения размеров от номинального, отклонение формы и расположе- 16 -
Изм
Лист
№ документа
Подпись
Дата
Лист
16
ния поверхностей сборочных единиц и деталей кронштейнов не должны превышать, указанных в таблице 6.
Таблица 6 - Предельные отклонения размеров и формы сборочных единиц и деталей
кронштейнов
Предельные отклонения (±), мм
Наименование
Предельные отклонения на длину и высоту
кронштейна:
L
h
Эскиз
0,005L
0,01h
Предельные отклонения от перпендикуляр0,5h
ности торца кронштейна и смещение подкоса от
вертикали: 
Допуск плоскостности: выпучивание стенки
0,01h
винтообразность плоскости стенки
0,01h
Отклонение от перпендикулярности полки к
0,03b, где b - шистенке кронштейна
рина полки
Предельные отклонения на длину и высоту
кронштейна:
+10
L
-5
±10
h
Отклонение торца кронштейна от номиналь±3
ного положения: 
4.6 Предельные отклонения размеров конструкций коробчатого сечения (камеры конвекции) печи
Конструкции коробчатого сечения (камера конвекции) печи следует изготавливать по
кондукторам (приспособлениям), обеспечивающим правильность формы и размеров, плотное
соприкосновение элементов, а также совпадение отверстий в монтажных болтовых соединениях.
Предельные отклонения размеров и формы в конструкциях коробчатого сечения (рисунки 9 и 10) не должны превышать указанных в таблице 7.
Рисунок 9 - Отклонения размеров конструкций коробчатого сечения
- 17 -
Изм
Лист
№ документа
Подпись
Дата
Лист
17
Таблица 7 - Предельные отклонения размеров конструкций коробчатых сечений
Наименование отклонений
Допуск параллельности а кромок щитов:
по рис.9 а
по рис.9 б
Допуск прямолинейности :
по рис.9 а
по рис.9 б
Разность по ширине щита В – B1
по рис. 9 а
по рис. 9 б
Разность диагоналей короба Д – Д1
по рис. 9 а и 9 б
Отклонение от прямолинейности f (прогиб, кривизна) по длине L по
рис.10
Предельные отклонения
2 мм
4 мм
1 мм на 1 пог.м., но не более 2 мм
1 мм на 1 пог.м., но не более 5 мм
2 мм
5 мм
не более 10
не более 20 мм
Рисунок 10 -Отклонение от прямолинейности конструкции коробчатого сечения
Предельные отклонения размеров, формы и расположения поверхностей элементов
конструкций металлических коробчатого сечения не указанные в таблице 7 определяются требованиями чертежа.
3.3 Заключительные работы
После окончания производства работ по приемке стальных конструкций необходимо
оформить акт приемки строительных конструкций, убрать все измерительные приборы,
убрать тару и мусор.
4 Материально-технические ресурсы
При выборе измерительных приборов и инструментов необходимо предусматривать
варианты их замены в случае необходимости. Если предусматривается применение новых измерительных приборов и инструментов, необходимо указывать наименование и адрес организации или предприятия-изготовителя.
Приборы и инструменты, используемые для проведения входного и сдаточного контроля продукции, должны быть поверены и откалиброваны, с приложением отчетов.
- 18 -
Изм
Лист
№ документа
Подпись
Дата
Лист
18
Примерный перечень основных измерительных приборов и инструментов, приведен в
таблице 7.
Таблица 7 - Перечень основных измерительных приборов и инструментов
N
п/п
Наименование приборов и инструментов
1.
Угломер
2.
Щуп 0,3 мм
3.
Прибор измерения толщин швов
4.
Рулетка металлическая
5.
Марка
Ед. изм.
Количество
шт.
1
"
2
УСШ-3
"
2
ГОСТ 7502-98
"
2
Микрометр
ГОСТ 6507-90
"
1
6.
Стенкомер
ГОСТ 11358-89
"
1
7.
Толщиномер
ГОСТ 11358-89
"
1
8.
Поверочная линейка
ТУ 2-034-225-87
"
1
9.
Угломер
ГОСТ 5378-88
"
1
10.
Линейка
ГОСТ 427-75
"
1
11.
Штангенциркуль
ГОСТ 166-89 (ИСО
3599-76)
"
1
12.
Дефектоскоп
ГОСТ Р 55809-2013
"
1
3-УРИ
20,0 м
5 Охрана труда и промышленная безопасность
1 При производстве работ по входной приемке строительных материалов различного
назначения следует руководствоваться действующими нормативными документами:
- СП 49.13330.2010 «Безопасность труда в строительстве»;
2 Перед началом работ территория участка хранения должна быть подготовлена с
определением мест установки бытовых помещений, мест складирования материалов и контейнеров для сбора мусора.
Проходы и подступы к эвакуационным выходам должны быть всегда свободны. Весь
строительный мусор должен удаляться в специально подготовленные контейнеры. Не допускается сбрасывать его без специальных устройств.
Санитарно-бытовые помещения, автомобильные и пешеходные дороги должны разме- 19 -
Изм
Лист
№ документа
Подпись
Дата
Лист
19
щаться вне опасных зон. В вагончике для отдыха рабочих должны находиться и постоянно
пополняться аптечка с медикаментами, носилки, фиксирующие шины и другие средства для
оказания первой медицинской помощи. Все работающие на строительной площадке должны
быть обеспечены питьевой водой.
3 Ответственность за выполнение мероприятий по технике безопасности, охране труда,
промышленной санитарии, пожарной и экологической безопасности возлагается на руководителей работ, назначенных приказом.
Ответственное лицо осуществляет организационное руководство работами непосредственно или через бригадира. Распоряжения и указания ответственного лица являются обязательными для всех работающих на объекте.
4 Охрана труда работников должна обеспечиваться выдачей администрацией необходимых средств индивидуальной защиты (специальной одежды, обуви и др.), выполнением мероприятий по коллективной защите работающих (ограждения, освещение, вентиляция, защитные и предохранительные устройства и приспособления и т.д.), санитарно-бытовыми помещениями и устройствами в соответствии с действующими нормами и характером выполняемых
работ. Работникам должны быть созданы необходимые условия труда, питания и отдыха. Работы выполняются в спецобуви и спецодежде.
5 К работам по входному контролю строительных материалов различного назначения
допускаются работники:
- достигшие 18 лет, обученные безопасным методам и приемам производства работ,
сдавшие экзамены квалификационной комиссии и получившие документы (удостоверения) на
право производства входного контроля;
- прошедшие медицинский осмотр в соответствии с порядком, установленным Минздравом России;
- прослушавшие вводный инструктаж по охране труда и прошедшие инструктаж по
технике безопасности на рабочем месте согласно ГОСТ 12.0.004-2015 «Система стандартов
безопасности труда (ССБТ). Организация обучения безопасности труда. Общие положения».
Повторный инструктаж по охране труда проводить для работников всех квалификаций
и специальностей не реже одного раза в три месяца или немедленно при изменении технологии, условий или характера работ. Проведение инструктажа регистрируется в специальном
журнале и наряде-допуске.
6 Лицо, ответственное за безопасное производство работ по входному контролю строительных материалов, обязано:
- ознакомить работников с Рабочей технологической картой под роспись;
- 20 -
Изм
Лист
№ документа
Подпись
Дата
Лист
20
- следить за исправным состоянием инструментов и приборов;
- разъяснить работникам их обязанности и последовательность выполнения операций.
7 При работе с дефектоскопом его корпус должен быть заземлен, а работникам необходимо соблюдать следующие правила:
- работать только в диэлектрических перчатках;
- не прикасаться к щупу и заземлителям, если не отключен источник электропитания;
- не подключать аккумуляторные батареи при включенном тумблере питания;
- не оставлять искровой дефектоскоп, подготовленный к работе, без наблюдения;
- не отсоединять от генератора щуп и заземление при включенном тумблере.
Работы с дефектоскопом выполняются в соответствии с Инструкцией по охране труда
при работе с дефектоскопом.
8 Очистку поверхности изделий от грязи, снега, льда и посторонних предметов работники должны выполнять в защитных очках.
Работники, использующие электрический инструмент, должны иметь II группу по
электробезопасности.
Лист ознакомления персонала подрядной организации с технологической картой
№ п/п
Ф.И.О.
Занимаемая должность
Подпись
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15
16
17.
- 21 -
Изм
Лист
№ документа
Подпись
Дата
Лист
21
№ п/п
Ф.И.О.
Занимаемая должность
Подпись
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
- 22 -
Изм
Лист
№ документа
Подпись
Дата
Лист
22
