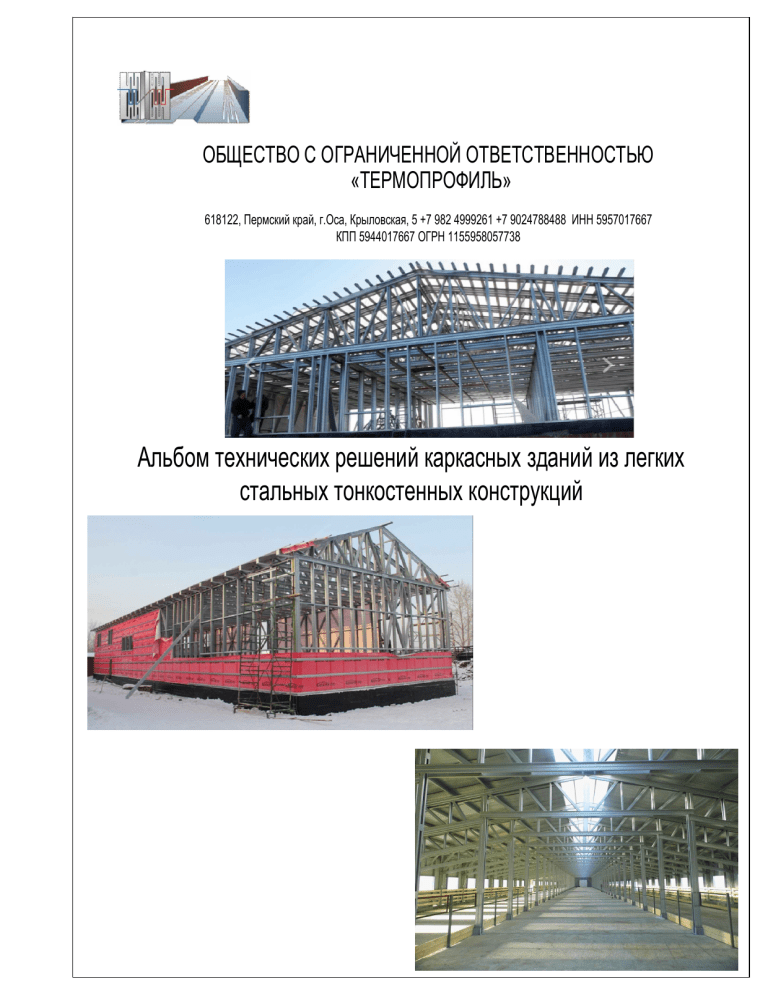

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ТЕРМОПРОФИЛЬ» 618122, Пермский край, г.Оса, Крыловская, 5 +7 982 4999261 +7 9024788488 ИНН 5957017667 КПП 5944017667 ОГРН 1155958057738 Альбом технических решений каркасных зданий из легких стальных тонкостенных конструкций Общие сведения Компания ООО "Термопрофиль " предлагает услуги по проектированию , изготовлению и монтажу зданий и сооружений любого назначения из легких стальных тонкостенных конструкций ( ЛСТК ). Технические характеристики профиля позволяют использовать его для строительства в любых климатических зонах . Здания и сооружения из ЛСТК обладают высокой прочностью , надежностью и долговечностью . Область применения ЛСТК : - Малоэтажное жилищное строительство ; - Строительство мансардных этажей , пристроек ; - Объекты промышленного назначения ; - Административные и бытовые здания ; - Ограждающие конструкции многоэтажных каркасных зданий ; Преимущества ЛСТК : - Изготовление и укрупнительная сборка конструкций производится в заводских условиях , с непрерывным контролем качества ; - Быстрые сроки изготовления , легкость и быстрота монтажа ; - Небольшой вес конструкций позволяют экономить на доставке , отсутствие подъемных механизмов при монтаже ; - Здания и сооружения возводятся на облегченном фундаменте ; - Низкая теплопроводность за счет перфорированных стенок ; - Пожаробезопастность ; - Сейсмоустойчивость ; - Всесезонный монтаж ; - Отсутствие сварочных работ при сборке каркаса ; - Оцинкованные профили ЛСТК не требуют дополнительной антикоррозионной защиты . Здания из ЛСТК возводятся по каркасной технологии . Каркас здания представляет собой колонны и опертые на них балки ( фермы ), на которые устанавливаются прогоны . Ограждающие конструкции здания выполняются из сборных утепленных панелей из оцинкованных термопрофилей с фасадной отделкой на выбор заказчика . Конструкции фундаментов принимаются монолитные железобетонные или облегченные - на винтовых сваях . Пространственная жесткость и геометрическая неизменяемость каркаса обеспечивается жесткостью основных несущих конструкций , а также системой связей , распорок и стеновых панелей . Инв. N° подл. Подп. и дата Взам. инв. N° Конструктивные решения Лист Изм. Кол. уч. Лист N° док. Подп. Дата Введение 1 Формат A4 Наименование Марка Чертеж Изображение 56 Профиль "Сигма " 195; 245; 295 № п .п . 1 Сг 65 t =2,5; 3,0 Профиль стоечный 150; 195 2 ПС 45 t =0,7; 1,0; 1,5; 2,0 Профиль стоечный с перфорацией 150; 195 3 ТПС 45 t =0,7; 1,0; 1,5; 2,0 Профиль прогонный 153; 200 4 ПП 45 Профиль прогонный с перфорацией 153; 200 5 ТПП 45 t =0,7; 1,0; 1,5; 2,0 Инв. N° подл. Подп. и дата Взам. инв. N° t =0,7; 1,0; 1,5; 2,0 Лист Изм. Кол. уч. Лист N° док. Подп. Дата Номенклатура продукции ( начало ) 2 Формат A4 Профиль обрешеточный ПШ -61 61 6 114.6 t = 1,5; 2,0 28 7 Профиль обрешеточный ПШ -28 103 Инв. N° подл. Подп. и дата Взам. инв. N° t = 0,7; 1,0 Лист Изм. Кол. уч. Лист N° док. Подп. Дата Номенклатура продукции ( окончание ) 3 Формат A4 Прогоны Фермы покрытия Прогоны Взам. инв. N° Связь горизонтальная Профилированный лист Фасадная отделка ( Панель стеновая ) Ригель стеновой Связь вертикальная Инв. N° подл. Подп. и дата Колонна Лист Каркасное здание с перекрытиями из ферм Изм. Кол. уч. Лист N° док. Подп. Дата Формат A4 4 Фасонка Сталь листовая Верхний пояс фермы Профиль стоечный ( ТП ) Накладки Сталь листовая Болтовое соединение ГОСТ 7798-70 Винт самонарезающий 5.5 х 25 Накладки Профиль прогонный ( ТП ) Стойка фермы Профиль прогонный ( ТП ) Раскос фермы Профиль прогонный ( ТП ) Накладки Профиль прогонный ( ТП ) Раскос фермы Профиль прогонный ( ТП ) Накладки Взам. инв. N° Раскос фермы Подп. и дата Болтовое соединение ГОСТ 7798-70 Инв. N° подл. Нижний пояс фермы Профиль стоечный ( ТП ) Лист Коньковый узел фермы Изм. Кол. уч. Лист N° док. Подп. 5 Дата Формат A4 Стойка фермы Профиль прогонный ( ТП ) Накладки Профиль прогонный ( ТП ) Винт самонарезающий 5.5 х 25 Раскос фермы Профиль прогонный ( ТП ) Накладки Болтовое соединение ГОСТ 7798-70 Соединение сегментов фермы болтовое Инв. N° подл. Подп. и дата Взам. инв. N° Нижний пояс фермы Профиль стоечный ( ТП ) Лист Стыковой узел фермы Изм. Кол. уч. Лист N° док. Подп. 6 Дата Формат A4 Верхний пояс фермы Профиль стоечный ( ТП ) Болтовое соединение ГОСТ 7798-70 Оголовок колонны Накладка Сталь листовая Опорный раскос фермы Профиль прогонный ( ТП ) Накладки Профиль прогонный ( ТП ) Нижний пояс фермы Профиль стоечный ( ТП ) Подп. и дата Взам. инв. N° Колонна Профиль стоечный ( ТП ) Инв. N° подл. Ригель стеновой Профиль прогонный ( ТП ) Лист Опорный узел фермы на колонну Изм. Кол. уч. Лист N° док. Подп. 7 Дата Формат A4 Винт самонарезающий 5.5 х 25 Колонна Профиль стоечный ( ТП ) Накладки Профиль прогонный ( ТП ) Болтовое соединение ГОСТ 7798-70 Шайба приварная Ребро Сталь листовая Блок анкерных болтов ГОСТ 24379.1-2012 Инв. N° подл. Подп. и дата Взам. инв. N° Опорная пластина Сталь листовая Лист База колонны Изм. Кол. уч. Лист N° док. Подп. 8 Дата Формат A4 Теплоизоляция наружная Теплоизоляция основной слой Ветрозащита ( гидроизоляция ) Фасадная отделка Профиль прогонный ( ТПП ) с перфорацией Подп. и дата Взам. инв. N° Профиль стоечный ( ТПС ) с перфорацией Инв. N° подл. Профиль обрешеточный ( ПШ -28) Лист Изм. Кол. уч. Лист N° док. Подп. Дата Панель стеновая ООО "Термопрофиль " Формат A4 9 Ригель рамы Профилированный лист Фасадная отделка Прогоны Связь горизонтальная Подп. и дата Взам. инв. N° Колонна Инв. N° подл. Связь вертикальная Лист Каркасное здание с перекрытиями из ригелей Изм. Кол. уч. Лист N° док. Подп. Дата Формат A4 10 Прогон Профиль стоечный ( ТП ) Ригель рамы Профиль "Сигма " Профилированный лист Болтовое соединение ГОСТ 7798-70 Ригель рамы Профиль "Сигма " Инв. N° подл. Подп. и дата Взам. инв. N° Затяжка Круг ГОСТ 2590-2006 Лист Коньковый узел рамы Изм. Кол. уч. Лист N° док. Подп. 11 Дата Формат A4 Ригель рамы Профиль "Сигма " Вид Профилированный лист Прогон Профиль стоечный ( ТП ) Болтовое соединение ГОСТ 7798-70 Затяжка Круг ГОСТ 2590-2006 Колонна Профиль стоечный ( ТП ) Инв. N° подл. Подп. и дата Взам. инв. N° Ригель стеновой Профиль прогонный ( ТП ) Лист Опорный узел ригеля на колонну Изм. Кол. уч. Лист N° док. Подп. 12 Дата Формат A4 Винт самонарезающий 5.5 х 25 Накладка Сталь листовая Колонна Профиль стоечный ( ТП ) Ребро Сталь листовая Болтовое соединение ГОСТ 7798-70 Опорная пластина Сталь листовая Инв. N° подл. Подп. и дата Взам. инв. N° Блок анкерных болтов ГОСТ 24379.1-2012 Лист База колонны Изм. Кол. уч. Лист N° док. Подп. 13 Дата Формат A4
