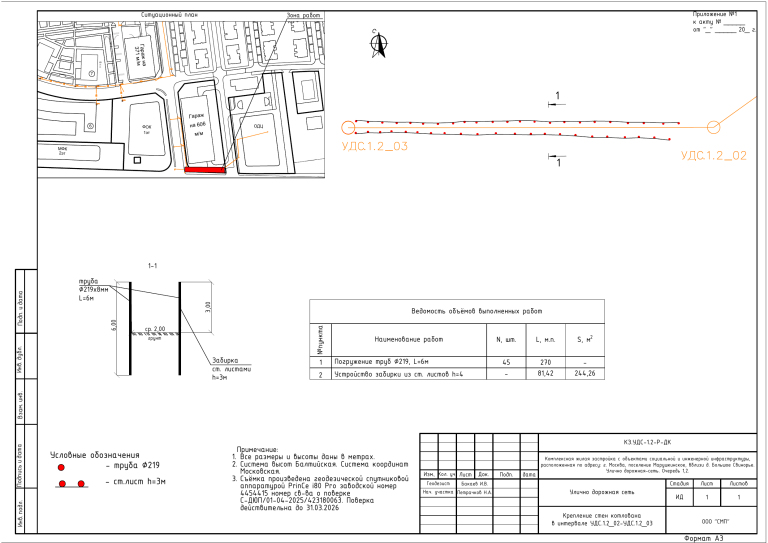

Ситуационный план работ по УДС 1.2

9
Ситуационный план
Приложение №1
к акту № _____
от "_" _____ 20_ г.
Зона работ
лина
дная до
КП Запа
Гараж на
371 м/м
Б 1.1
7
1
6
ФОК
1эт
Гараж
на 606
ОДЦ
м/м
МФК
2эт
1
3,00
труба
∅219х8мм
L=6м
Ведомость объёмов выполненных работ
№пункта
6,00
Подп. и дата
1-1
ср. 2,00
Инв. дубл.
грунт
1
Погружение труб ∅219, L=6м
2
Устройство забирки из ст. листов h=4
N, шт.
L, м.п.
S, м2
45
-
270
81,42
244,26
Инв. подл.
Подпись и дата
Взам.. инв.
Забирка
ст. листами
h=3м
Наименование работ
КЗ.УДС-1.2-Р-ДК
Условные обозначения
- труба ∅219
- ст.лист h=3м
Примечание:
1. Все размеры и высоты даны в метрах.
2. Система высот Балтийская. Система координат
Московская.
3. Съёмка произведена геодезической спутниковой
аппаратурой PrinCe i80 Pro заводской номер
4454415 номер св-ва о поверке
С-ДЮП/01-04-2025/423180063. Поверка
действительна до 31.03.2026
Изм.. Кол. уч. Лист Док.
Геодезист
Бакаев И.В.
Нач. участка Петрачков Н.А.
Подп.
дата
Комплексная жилая застройка с объектами социальной и инженерной инфраструктуры,
расположенная по адресу: г. Москва, поселение Марушкинское, вблизи д. Большое Свинорье.
Улично дорожная-сеть. Очередь 1,2.
Улично дорожная сеть
Крепление стен котлована
в интервале УДС.1.2_02-УДС.1.2_03
Стадия
Лист
Листов
ИД
1
1
ООО "СМП"
Формат A3
