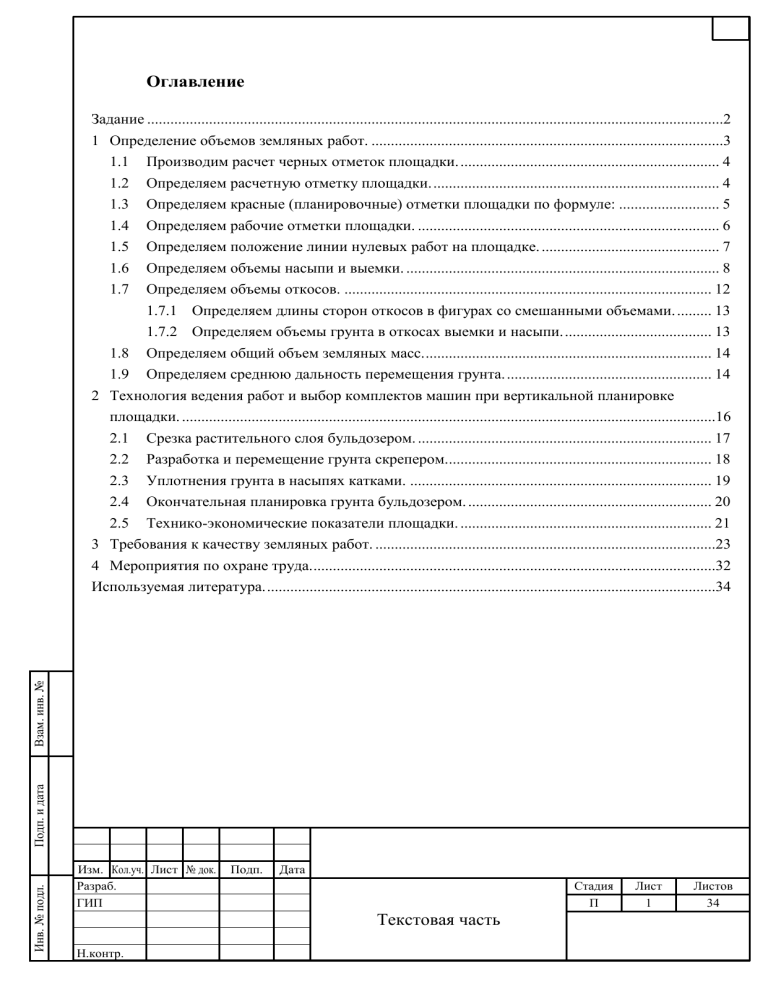

Оглавление Задание .....................................................................................................................................................2 1 Определение объемов земляных работ. ...........................................................................................3 1.1 Производим расчет черных отметок площадки. ................................................................... 4 1.2 Определяем расчетную отметку площадки. .......................................................................... 4 1.3 Определяем красные (планировочные) отметки площадки по формуле: .......................... 5 1.4 Определяем рабочие отметки площадки. .............................................................................. 6 1.5 Определяем положение линии нулевых работ на площадке. .............................................. 7 1.6 Определяем объемы насыпи и выемки. ................................................................................. 8 1.7 Определяем объемы откосов. ............................................................................................... 12 1.7.1 Определяем длины сторон откосов в фигурах со смешанными объемами. ......... 13 1.7.2 Определяем объемы грунта в откосах выемки и насыпи. ...................................... 13 1.8 Определяем общий объем земляных масс. .......................................................................... 14 1.9 Определяем среднюю дальность перемещения грунта. ..................................................... 14 2 Технология ведения работ и выбор комплектов машин при вертикальной планировке площадки. ..........................................................................................................................................16 2.1 Срезка растительного слоя бульдозером. ............................................................................ 17 2.2 Разработка и перемещение грунта скрепером..................................................................... 18 2.3 Уплотнения грунта в насыпях катками. .............................................................................. 19 2.4 Окончательная планировка грунта бульдозером. ............................................................... 20 Инв. № подл. Подп. и дата Взам. инв. № 2.5 Технико-экономические показатели площадки. ................................................................. 21 3 Требования к качеству земляных работ. ........................................................................................23 4 Мероприятия по охране труда. ........................................................................................................32 Используемая литература. ....................................................................................................................34 Изм. Кол.уч. Лист № док. Разраб. ГИП Подп. Дата Стадия П Текстовая часть Н.контр. Лист 1 Листов 34 Инв. № подл. Подп. и дата Взам. инв. № Задание Лист Изм. Кол.уч. Лист № док. Подп. Дата 2 1 Определение объемов земляных работ. В состав земляных работ по вертикальной планировке площадки входят: разработка выемки, перемещение грунта из выемки в насыпь площадки, образование насыпи, транспортирование лишнего грунта в отвал или недостающего грунта из карьера, разравнивание грунта, доставленного из карьера, уплотнение грунта в насыпи, окончательная планировка площадки. Для определения объемов работ по вертикальной планировке на чертеж площадки наносим планировочную сетку – площадку делим на равные квадраты или прямоугольники (рис. 1). Рис. 1. План площадки с горизонталями. Вертикальную планировку площадки можно производить под заданную отметку или под Взам. инв. № отметку, определяемую из условия нулевого баланса земляных масс, при котором объемы грунта выемок и насыпей равны между собой. В последнем случае сначала определяют отметку планировки, а затем ведут подсчеты по той де методике, которая рекомендуется для площадок, планируемых под заданную отметку. Инв. № подл. Подп. и дата Порядок определения объемов насыпей и выемок следующий: Лист Изм. Кол.уч. Лист № док. Подп. Дата 3 1.1 Производим расчет черных отметок площадки. На чертеже плана площадки с горизонталями (рис.1) вычисляем черные отметки земли. Черные отметки находят по заданным отметкам горизонталей (при Г2>Г1) по следующим формулам Г2 − Г1 𝑥 (Г2 − Г1 ) ∗ 𝑎 = ;𝑥 = ; ℎ = Г2 + 𝑥 𝐿 𝑎 𝐿 Рис.2. Определение черной отметки: а - план; б - профиль Подп. и дата Взам. инв. № В углах планировочной сетки проставляем черные отметки (рис.3.) Рис.3. Черные отметки площадки 1.2 Определяем расчетную отметку площадки. Расчетную отметку площадки, планируемую с равенством объемов грунта выемок и Инв. № подл. насыпей, рассчитываем методом треугольных призм. Для этого квадраты или прямоугольники Лист Изм. Кол.уч. Лист № док. Подп. Дата 4 планировочной сети (рис. 1.) дополнительно разбиваем на равные треугольники (рис.4.) и расчетную отметку планировки определяют по формуле: Рис.4. Схема давления планировочной сетки площадки по методу треугольных призм 𝐻0 = Σ𝐻1 + 2Σ𝐻2 + 3Σ𝐻3 + 6Σ𝐻6 , 3𝑛 Где Σ𝐻1 , 2Σ𝐻2 , 3Σ𝐻3 , 6Σ𝐻6 - сумма черных отметок таких углов планировочной сетки, в которых соответственно сходятся 1,2,3,6 угла элементарной фигуры; n – количество треугольников, образованных на планировочной сетке. 𝐻0 = (23.6 + 25.5) + (24.25 + 24.57) ∗ 2 + (23.8 + 23.96 + 24.07 + 24.69 + 24.38 + 25 + 24.9 + 25.24) ∗ 3 + (24.3 + 24.55 + 25 + 24.94) ∗ 6 3 ∗ 18 = 24.55 Взам. инв. № 𝐻0 – эта отметка линии, проходящей перпендикулярно направлению заданного уклона посередине ширины площадки, вокруг которой будет повернута горизонтальная плоскость. 1.3 Определяем красные (планировочные) отметки площадки по формуле: Инв. № подл. Подп. и дата 𝐻1 = 𝐻0 ± 𝑖𝐿, Где 𝐻0 − расчетная отметка, определенная ранее; 𝑖 − уклон площадки; L – расстояние от линии поворота до точки, в которой определяется отметка 𝐻1 Лист Изм. Кол.уч. Лист № док. Подп. Дата 5 𝐻1 = 24.55 ± 0.003 ∗ (−25) = 24.47 𝐻2 = 24.55 ± 0.003 ∗ (−50) = 24.40 𝐻3 = 24.55 ± 0.003 ∗ (25) = 24.62 𝐻4 = 24.55 ± 0.003 ∗ (50) = 24.70 Рис.5. Красные отметки проставляются в чертеже 1.4 Определяем рабочие отметки площадки. Рабочие отметки вычисляются как разность между красной и черной отметкой по равенству: 𝐻кр − 𝐻черн. = ±ℎраб. Рабочие отметки со значком «плюс» - обозначают насыпь, то есть грунт на данный уча- Взам. инв. № сток площадки необходимо завезти и досыпать до проектной красной отметки; рабочие отметки со знаком «минус» - обозначают выемку, то есть на данном участке площадки находятся излишки грунта, который необходимо разработать под планировочную красную отметку и вывезти. Все отметки, необходимо для подсчета объемов насыпей и выемок, записываются в уг- Инв. № подл. Подп. и дата лах планировочной сетки с соответствующим знаком (+) или (-) строго по схеме (рис.6.) Лист Изм. Кол.уч. Лист № док. Подп. Дата 6 Рис.6. Схема записи отметок в углах планировочной сетки 1.5 Определяем положение линии нулевых работ на площадке. Линия нулевых работ происходит через элементарные фигуры планировочной сетки, стороны которых имеют рабочие отметки разных знаков. Точки пересечения линии нулевых работ со сторонами фигур определяем графическим способом (рис.7.) на чертеже плана площадки проводим линию нулевых отметок 0-0 и пронумеруем образовавшиеся элементарные фигуры в насыпи и выемке (рис.8.). Инв. № подл. Подп. и дата Взам. инв. № Рис.7. Графическое определение положения линии нулевых работ на планировочной сетке площадки. Рис.8. План участка с рабочими отметками и линией нулевых работ Лист Изм. Кол.уч. Лист № док. Подп. Дата 7 1.6 Определяем объемы насыпи и выемки. Объемы насыпи и выемки в каждой отдельной фигуре планировочной сетки, имеющей отметки одного знака, подсчитывают по формуле: 𝑉 = ℎср ∗ 𝐹 Где ℎср − средняя величина рабочих отметок углов элементарной фигуры; 𝐹 − площадь данной элементарной фигуры (квадрат, прямоугольник, трапеция, треугольник). В фигурах с отметками различного знака, так называемые фигуры со смешанными объемами, объемы насыпи и выемок подсчитываются отдельно. Сначала определяют разность объемов в фигуре со смешанными объемами по формуле (рис.9.): 𝑊= ±ℎ1 ± ℎ2 ± ℎ3 ± ⋯ ± ℎ𝑛 ∗𝐹 𝑛 Где ±ℎ1 , ±ℎ2 , ±ℎ3 , ± ⋯ , ±ℎ𝑛 − рабочие отметки в углах элементарной фигуры планировочной сетки, взятые соответственно со знаком (+) для насыпей или (-) для выемки; 𝑛 − количество отметок, взятых по углам элементарной фигуры; 𝐹 − площадь элементарной фигуры. Значение W в данной формуле со знаком (+) указывает, что в фигуре со смешанными объемами, объем насыпи больше объема выемки на величину – W и наоборот. Взам. инв. № Где ℎ1 , ℎ2 , ℎ3 − рабочие отметки в узлах элементарной фигуры планировочной сетки в Инв. № подл. Затем определяют объем 𝑉1 (рис.9.): Подп. и дата Рис.9. Схемы определения смешанных объемов по методу треугольных призм. Элементарная фигура планировочной сетки имеет вид треугольника: 𝑎2 ℎ33 𝑉1 = ( ) 6 (ℎ3 + ℎ1 )(ℎ3 + ℎ2 ) знаменателе записывают в абсолютных значениях; а- длина катета прямоугольного треугольника. Лист Изм. Кол.уч. Лист № док. Подп. Дата 8 Далее определяем объем 𝑉2 по формуле: 𝑉2 = 𝑊 ± 𝑉1 Объемы смешанных фигур: 𝑊8−1 = 8-1 𝑉8−1 = −0.20+0,17+0,02 3 ∗ 1250 = −1,8519 502 −0.203 ( ) = −773.386 6 (−0.2 + 0.02)(−0.2 + 0.17) 8-2 𝑉8−2 = 𝑊 ± 𝑉1 = 773.386 − 1.8519 = 771.534 9-1 𝑊9−1 = 𝑉9−1 = −0.20+0,17+0,07 3 ∗ 1250 = 21,065 502 −0.203 ( ) = −1119.31 6 (−0.2 + 0.07)(−0.2 + 0.17) 9-2 𝑉9−2 = 𝑊 ± 𝑉1 = 1119.31 + 21,065 = 1140.38 10-1 𝑊10−1 = −0.20−0,32+0,07 3 ∗ 1250 = −183,102 502 0.073 𝑉10−1 = ( ) = 1.57236 6 (0.07 + 0.2)(0.07 + 0.32) 10-2 𝑉10−2 = 𝑊 ± 𝑉1 = −183,102 − 1.57236 = 184.674 11-1 𝑊11−1 = 0.01−0,32+0,07 3 ∗ 1250 = −97.6852 11-2 𝑉11−2 = 𝑊 ± 𝑉1 = −97.6852 + 176.52 = 78.84 12-1 𝑊12−1 = Подп. и дата Взам. инв. № 502 −0.323 𝑉11−1 = ( ) = −176.52 6 (−0.32 + 0.01)(−0.32 + 0.07) 𝑉12−1 = 3 ∗ 1250 = −253.935 502 0.013 ( ) = 0.0026 6 (0.01 − 0.32)(0.01 − 0.3) 𝑉12−2 = 𝑊 ± 𝑉1 = −253.935 − 0.0026 = −253.94 12-2 Инв. № подл. 0.01−0,32−0,3 Лист Изм. Кол.уч. Лист № док. Подп. Дата 9 𝑊13−1 = 13-1 𝑉13−1 = −0.2−0,17+0,02 3 ∗ 1250 = −145.602 502 0.023 ( ) = 0.0478 6 (0.02 − 0.17)(0.02 − 0.2) 𝑉13−2 = 𝑊 ± 𝑉1 = −145.602 − 0.0478 = 145.65 13-2 0.8+0.33+0.67 1-1 𝑉1 = ℎср ∗ 𝐹 = 2-1 𝑉2 = ℎср ∗ 𝐹 = 3-1 𝑉3 = ℎср ∗ 𝐹 = 4-1 𝑉4 = ℎср ∗ 𝐹 = 5-1 𝑉4 = ℎср ∗ 𝐹 = 6-1 𝑉4 = ℎср ∗ 𝐹 = 7-1 𝑉4 = ℎср ∗ 𝐹 = 14-1 𝑉4 = ℎср ∗ 𝐹 = 15-1 𝑉4 = ℎср ∗ 𝐹 = 16-1 𝑉4 = ℎср ∗ 𝐹 = 17-1 𝑉4 = ℎср ∗ 𝐹 = 18-1 𝑉4 = ℎср ∗ 𝐹 = 3 ∗ 1250 = 750.23 0.17+0.33+0.67 3 0.17+0.66+0.67 3 0.17+0.66+0.07 3 0.45+0.66+0.07 3 0.01+0.66+0.07 3 0.17+0.33+0.02 3 0.17−0.43−0.2 3 ∗ 1250 = 489.815 ∗ 1250 = 629.398 ∗ 1250 = 379.398 ∗ 1250 = 493.98 ∗ 1250 = 310.65 ∗ 1250 = 216.898 ∗ 1250 = −331.02 −0.43−0.2−0.32 3 ∗ 1250 = −391.44 −0.43−0.62−0.32 3 −0.3−0.62−0.32 3 −0.3−0.62−0.3 3 ∗ 1250 = −566.44 ∗ 1250 = −514.352 ∗ 1250 = −716.44 Результаты подсчетов всех объемов насыпей и выемок в пределах планируемой площадки сводим в таблицу (табл.1). Инв. № подл. Подп. и дата Взам. инв. № Объемы насыпи и выемки в каждой отдельной фигуре: Лист Изм. Кол.уч. Лист № док. Подп. Дата 10 Таблица 1. Определение объемов элементарных фигур котлована № фигруры планировочной сетки 2 0.6 0.39 0.5 0.3 0.39 0.247 0.17 -0.003 0.003 0.01 -0.01 -0.2 -0.2 -0.08 -0.08 -0.2 -0.2 -0.35 -0.35 -0.27 -0.32 -0.46 -0.413 -0.41 3 1250 1250 1250 1250 1250 1250 1250 338 912 540.82 709.18 44.78 1205.22 985.23 264.23 16.56 1233.44 65.72 1184.28 1250 1250 1250 1250 1250 H+ B- 4 −773.386 -1119.31 -184.67 -176.52 -253.94 -145.65 −331.02 −391.44 −566.44 −514.352 -716.44 5262.74 5 750.23 489.815 629.398 379.398 493.98 310.65 216.898 771.534 1140.38 1.57 78.84 0.02 0.04 -5173.16 Примечание: Объем насыпи (м2 ) определяется с учетом коэффициента остаточного разрыхления. Для растительных грунтов коэффициент остаточного разрыхления кр = 3% Инв. № подл. Подп. и дата Взам. инв. № 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Средняя рабочая Площадь отметка фигуры F hср Объемы в фигурах с отметками одного знака в углах. Лист Изм. Кол.уч. Лист № док. Подп. Дата 11 1.7 Определяем объемы откосов. Обеспечение устойчивости земляных сооружений является важнейшим требованием, предъявляемым к ним. Чтобы ее обеспечить земляные сооружения, возводят с откосами необходимой крутизны. Крутизна откоса выемки или насыпи зависит главным образом от угла естественного откоса грунта. Ее принимают зависимость от глубины выемки или высоты насыпи, свойств грунта, их влажности, характера, сооружения, (постоянный или временный) И других факторов. Наибольшая допустимая крутизна откосов котлована и траншеи глубиной до 5 м. Откапываем их в не скальных грунтах, выше уровня грунтовых вод (УГВ) или в грунтах, осушенных с помощью искусственного водопой. Неженская регламентируемого СНиП. Крутизну откосы планировке площадок принимают 1: 2 или соответственно m=2 согласно СП 45. 13330.2012 в «земляные сооружения, основания и фундаменты».При вертикальной планировке площадке откосы выемок и насыпей, примыкающих к линии нулевых работ, имеют форму трёхгранной пирамиды., далее по периметру образуются неправильные трехгранные Инв. № подл. Подп. и дата Взам. инв. № призмы. Рис1.1Схема расчета откосов: а - план площадки; б, в – элементарные фигуры. Геометрические объемы откосов определяем по формулам: 𝐿 ∗𝑚∗ℎ22 1. Для трехгранной пирамиды 𝑉пир. = 2 6 ; Лист Изм. Кол.уч. Лист № док. Подп. Дата 12 𝐿 ∗𝑚∗(ℎ22 + ℎ12 ) 2. Для неправильной трехгранной призмы 𝑉приз. = 1 4 , Где h1 и h2 – значение отметок углов элементарной фигуры; L1 и L2 – длины оснований откоса насыпи или выемки; m – показатель откоса. Объемы грунта в откосах нацепи (с учетом коэффициента Кр) или выемки рассчитывается по формуле: 𝑉отк.выемки(насыпи) = ∑ 𝑉пир. + ∑ 𝑉приз. 1.7.1 Определяем длины сторон откосов в фигурах со смешанными объемами. Подсчет длины сторон со смешанными объемами. ℎ1 𝐿1 ℎ1 ∗ 𝐿 = ; 𝐿1 = ; 𝐿 = 𝐿 − 𝐿1 ℎ2 𝐿 − 𝐿2 ℎ1 + ℎ2 2 Для первой фигуры смешанного объема 𝐿1 = 1.00𝑚 ∗ 50𝑚 = 42.14𝑚 1.00𝑚 + 0.19𝑚 𝐿2 = 50𝑚 − 42.14𝑚 = 7.86𝑚 Для второй фигуры смешанного объема (У меня ее нет, но оставил для вас) 𝐿1 = 1.00𝑚 ∗ 50𝑚 = 42.14𝑚 1.00𝑚 + 0.19𝑚 𝐿2 = 50𝑚 − 42.14𝑚 = 7.86𝑚 1.7.2 Определяем объемы грунта в откосах выемки и насыпи. Объемы откосов насыпи (м3): (Тут у каждого свое будет, так что оставлю пустым) Объем откосов в насыпи с коэффициентом Ко.р.: 𝑉н.отк 𝑉′н. = = = 𝐾𝑜.𝑝 1.03 Объемы откосов выемки (м3): (Тут у каждого свое будет, так что оставлю пустым) 𝐿2 ∗ 𝑚 ∗ ℎ22 𝐿1 ∗ 𝑚 ∗ (ℎ22 + ℎ12 ) 𝑉′в. = + = 6 4 Инв. № подл. Подп. и дата Взам. инв. № 𝐿2 ∗ 𝑚 ∗ ℎ22 𝐿1 ∗ 𝑚 ∗ (ℎ22 + ℎ12 ) 𝑉н.отк = + = 6 4 Лист Изм. Кол.уч. Лист № док. Подп. Дата 13 1.8 Определяем общий объем земляных масс. Общий объем насыпи и выемки: 𝑉н.общ = 𝑉н. + 𝑉′н. = 𝑉в.общ = 𝑉в. + 𝑉′в. = Определим разницу объемов грунта в насыпях и выемках: |𝑉в.общ | − |𝑉н.общ | || − || ∆= ∗ 100% = ∗ 100% = % < 3% |𝑉в.общ | || Следовательно, расчёт не отметки, по которым были произведены вычисления, могут быть принято как отметки планировки. 1.9 Определяем среднюю дальность перемещения грунта. Производительность землеройно-транспортных машин в значительной степени зависит от дальности перемещения грунта, дальность транспортировки грунта определяется по протяженности пути следования машины в курсовом проекте эта величина определяется графоанали- Подп. и дата Взам. инв. № тическим и аналитическими методами. ` Инв. № подл. Рис.12 Графическое определение: а - центр тяжести элементарных фигур на планируемой площадке (ЦТ); б,в - нахождение центра тяжести трапеции и треугольника. Лист Изм. Кол.уч. Лист № док. Подп. Дата 14 Центры тяжести элементарных фигур на планируемой площадке определяем графическим способом. (показанный на рис.12 а, б). Средняя дальность перемещения грунта из выемки в насыпь при вертикальной планировке площадки определяем 2 способами. 1 способ - графический. 2 способ - среднюю дальность перемещения грунта из выемки в насыпь при вертикальной планировке определяем при помощи статических моментов объемов элементарных фигур по формуле: 𝑀𝑥(𝑦) = 𝑉 ∗ 𝑥(𝑦), где x и y - расстояние от центра тяжести каждый из элементарных фигур, планировочный сетки до координатных осей, за которые принимаем линии x-x и y-y, представляющие собой границы площадки; V - объемы элементарных фигур (прямоугольник, трапеция, треугольник), на которые делим площадку планировки. (см. пример, приведенный на рисунке 12). Данные для определения средней дальности перемещения заносим в табл.3, используя рис.9. Не заполняю, т.к. сам считаю иначе Таблица 3. Данные для определения средней дальности перемещения грунта № фигруры 1 Координаты Статические моменты x y Mx My 3 Насыпь 4 5 6 Объем, V 2 1 2 1 2 Координаты точек центров тяжести выемки (в) и насыпи (Н) Определяем по формулам: 𝑉1 ∗ 𝑥1 + 𝑉2 ∗ 𝑥2 +. . . +𝑉𝑛 ∗ 𝑥𝑛 ∑ 𝑀𝑥 𝐿𝑥 = = ; ∑𝑉 𝑉1 + 𝑉2 +. . . +𝑉𝑛 Инв. № подл. Подп. и дата Взам. инв. № Выемка 𝐿𝑦 = 𝑉1 ∗ 𝑦1 + 𝑉2 ∗ 𝑦2 +. . . +𝑉𝑛 ∗ 𝑦𝑛 ∑ 𝑀𝑦 = , ∑𝑉 𝑉1 + 𝑉2 +. . . +𝑉𝑛 Лист Изм. Кол.уч. Лист № док. Подп. Дата 15 Где V1, V2…Vn – объемы грунта в элементарных фигурах №1, 2…n; x1, x2…xn , y1, y2…yn – координаты центра тяжести фигуры соответствующего номера; ∑ 𝑀𝑥 , ∑ 𝑀𝑦 – суммы статических моментов объемов всех фигур относительно осей x и y; ∑ 𝑉 – сумма объемов грунта во всех фигурах планировочной сетки насыпи или выемки. 𝐿𝑥(В) = ∑ 𝑀𝑥 = ∑𝑉 = 𝐿𝑦(В) = ∑ 𝑀𝑦 = ∑𝑉 = 𝐿𝑥(𝐻) = ∑ 𝑀𝑥 = ∑𝑉 = 𝐿𝑦(𝐻) = ∑ 𝑀𝑥 = ∑𝑉 = Определив координаты 𝐿𝑥(В) и 𝐿𝑦(В) точки «В», центра тяжести выемки, и координаты 𝐿𝑥(𝐻) и 𝐿𝑦(𝐻) точки «Н», центра тяжести насыпи, среднее расстояние перемещения грунта получим графически соедини в точки и или аналитически по формуле: 𝐿ср = √(𝐿𝑥(𝐻) − 𝐿𝑥(В) )2 − (𝐿𝑦(𝐻) − 𝐿𝑦(В) )2 = √(−)2 − (−)2 = Графически 𝐿ср = 2 Технология ведения работ и выбор комплектов машин при вертикальной планировке площадки. При производстве земляных работ по вертикальной планировке площадки выбор марок и видов машин и механизмов производится в зависимости от условий работ, категорий грунтов Взам. инв. № и наличия машин в управлениях механизации. Планировочные работы на площадках, имеющих срезку и подсыпку, выполняют комплектом машин, который обеспечивает их технологическую связь и осуществление работ в заданные сроки с наименьшими материальными затратами. Механизмы для производства земля- Подп. и дата ных работ подбираются по технологическим характеристикам и группе грунта (согласно ЕНиР, сб.2, вып.1, табл.1) для двух вариантов. Из них принимается комплект машин с наименьшей стоимостью разработки 1 м3 грунта. Инв. № подл. В состав работ по вертикальной планировке площадки включают следующие процессы: Лист Изм. Кол.уч. Лист № док. Подп. Дата 16 2.1 Срезка растительного слоя бульдозером. Для расчета принимаем: Норма труда (времени) сборник Н02 «Механизированные и ручные земляные работы» Сборник ГЭСН01 Земляные работы Сплит-форма ФГИСЦС Площадь участка планировки – S=22500 м2, группа грунта – 1. Срезка растительного слоя проводится параллельными проходками бульдозера от середины очищаемого участка к краям. Срезанный грунт в конце каждого прохода бульдозера укладывается вдоль расчищаемого участка за его пределами. Технические характеристики бульдозеров. Вариант 1 Вариант 2 Марка бульдозера ДЗ-8 ДЗ-18 Тип отвала Неповоротный Поворотный Длина отвала, м 3.03 3.97 Марка трактора ДТ-75 Т-100 Управление Канатное Гидравлическое Норма времени на 1000м2, маш-ч 0.84 0.69 Цена маш-ч, руб 1224.8 1224.8 Сменная производительность 1000 2 Псп = 8,2ч ∗ , м /смен. Нвр 9761.9 11884.1 Трудоемкость производства работ 𝑄 Т= , смен. Псп 2.3 1.9 Стоимость машино-смены бульдозера 𝐶маш−см = 𝐶маш−ч ∗ 8,2ч , руб. 10043.4 10043.4 Инв. № подл. Подп. и дата Взам. инв. № В табличной форме приводятся следующие данные: Лист Изм. Кол.уч. Лист № док. Подп. Дата 17 2.2 Разработка и перемещение грунта скрепером. Движение скреперов в процессе производства работ по планировке площадки осуществляется по эллиптической схеме. Наполнение ковша скрепера следует производить на прямолинейном участке пути при движении под уклон. Для расчета применяется: Норма труда (времени) сборник Н02 «Механизированные и ручные земляные работы» Сборник ГЭСН01 Земляные работы Сплит-форма ФГИСЦС Среднюю длину перемещения грунта скрепером (для расчета нормы времени) – 74,24м. Технические характеристики скреперов. Вариант 1 Вариант 2 Марка скрепера ДЗ-30 ДЗ-20 Тип скрепера Прицепной Прицепной Вместимость ковша, м3 3 6.7 Ширина захвата, м 1.9 2.59 Мощность скрепера, л.с. 55 79 Норма времени на 100 м3, маш-ч 2.6 1.5 Цена маш-ч, руб 1700.4 3287.7 Сменная производительность 100 2 Псп = 8,2ч ∗ , м /смен. Нвр 315.4 546.7 Трудоемкость производства работ 𝑄 Т= , смен. Псп 45.5 78.8 Стоимость машино-смены скрепера 𝐶маш−см = 𝐶маш−ч ∗ 8,2ч , руб. 13943.2 26959.2 Инв. № подл. Подп. и дата Взам. инв. № Объем разработки (выемки) грунта – 11783м3 Лист Изм. Кол.уч. Лист № док. Подп. Дата 18 2.3 Уплотнения грунта в насыпях катками. В основе технологии уплотнения грунтов в насыпях лежат разбивкой насыпи на карты участки небольшой длины, на которых производят уплотнение, уплотнение грунта производится послойно, начиная от краев участка к середине (по спирали). Каждый последующий проход катка должен прикрывать предыдущий на ширину от 0,2 до 0,3 метра. Для расчета применяется: Норма труда (времени) сборник Н02 «Механизированные и ручные земляные работы» Сборник ГЭСН01 Земляные работы Сплит-форма ФГИСЦС Технические характеристики скреперов. Вариант 1 Вариант 2 Марка катка ДУ-39А ДУ-16В Тип катка Прицепной Прицепной Ширина упротняемой полосы, м 2.6 2.6 Мощьность двигателя, л.с. 79 177 Масса катка, т 25 25 Норма времени на 100 м3, маш-ч 0.5 0.46 Цена маш-ч, руб 480.9248 480.9248 Сменная производительность 100 2 Псп = 8,2ч ∗ , м /смен. Нвр 16400.0 17826.1 Трудоемкость производства работ 𝑄 Т= , смен. Псп 0.72 0.66 Стоимость машино-смены катка 𝐶маш−см = 𝐶маш−ч ∗ 8,2ч , руб. 3943.6 3943.6 Инв. № подл. Подп. и дата Взам. инв. № Объем насыпи грунта – 11822 м3 Лист Изм. Кол.уч. Лист № док. Подп. Дата 19 2.4 Окончательная планировка грунта бульдозером. Для окончательной планировки площадки примем те же марки бульдозеров, что и для средств растительного слоя. Схема движения бульдозеров площадке- параллельными проводками. Для расчета применяется: Норма труда (времени) сборник Н02 «Механизированные и ручные земляные работы» Сборник ГЭСН01 Земляные работы Сплит-форма ФГИСЦС Среднюю длину перемещения грунта скрепером (для расчета нормы времени) – 74,24м. Технические характеристики бульдозеров. Вариант 1 Вариант 2 Марка бульдозера ДЗ-8 ДЗ-18 Тип отвала Неповоротный Поворотный Длина отвала, м 3.03 3.97 Марка трактора ДТ-75 Т-100 Управление Канатное Гидравлическое Норма времени на 1000м2, маш-ч 0.38 0.28 Цена маш-ч, руб 1224.8 1224.8 Сменная производительность 1000 2 Псп = 8,2ч ∗ , м /смен. Нвр 21578.9 29285.7 Трудоемкость производства работ 𝑄 Т= , смен. Псп 1.0 0.8 Стоимость машино-смены бульдозера 𝐶маш−см = 𝐶маш−ч ∗ 8,2ч , руб. 10043.4 10043.4 Инв. № подл. Подп. и дата Взам. инв. № Объем разработки (выемки) грунта – 11783м3 Лист Изм. Кол.уч. Лист № док. Подп. Дата 20 Технико-экономические показатели площадки. 2.5 Для выбора более экономичного комплекта машин делаем сравнение двух вариантов. 1. Подсчитываем себестоимость разработки 1м3 грунта. Расчет проводим для ведущего процесса. Где 1,08 – показатель накладных расходов; 𝐶маш−см − усредненная стоимость мшино − смены; Т – трудоемкость ведущего процесса; V – объем работ ведущего процесса. Расчет производим в таблице 4. Таблица 4. Подсчет себестоимости разработки 1м3 грунта. Вариант 1 Процесс Трудоемкость, смены. Стоимость смены, руб 10043.4 2.3 23148.8 13943.2 3.7 52265.1 3943.6 0.7 2842.7 10043.4 1.0 10472.1 Показатель накладных расходов Общая стоимость, руб Объем Стоимость 1м3 1.08 95827.0 11783.47 8.13 Инв. № подл. Подп. и дата Взам. инв. № Срезка раст. Слоя бульд. Разраб скрепером Уплотнение катком Планировка бульд. Стооимость смены, руб/смена Лист Изм. Кол.уч. Лист № док. Подп. Дата 21 Процесс Срезка раст. Слоя бульд. Разраб скрепером Уплотнение катком Планировка бульд. Вариант 2 СтоиПоказамость тель смены, накладных руб расходов Стооимость смены, руб/смена Трудоемкость, смены. 10043.4 1.9 19015.1 26959.2 2.2 58301.0 1.08 3943.6 0.7 2615.3 10043.4 0.8 7716.3 Общая стоимость, руб Объем Стоимость 1м3 94659.5 11783.47 8.03 Затраты труда на выполнение единиц работы полностью механизированных процессов. Р ТЗ = Псп Где P – количество рабочих, занятых на обслуживании машины и на вспомогательных работах (для ведущего процесса); Псп − производительность машины в смену (для ведущего процесса); ТЗ1 = 1 = 0,00032 см/чел 3153,8 ТЗ2 = 1 = 0,00018 см/чел 5466,7 Технико-экономические показатели сведены в таблице 5. Таблица 5. Технико-экономические показатели. Показатели I II 1. Себестоимость разработки 1м грунта, руб/м3 8.13 8.03 2. Трудоемкость разработки 1м3 грунта, см/м3*1000 3. Продолжительность основных работ, маш-см 0.32 3.75 0.18 2.16 3 Взам. инв. № Вариант Выбираем вариант II, т.к. это наиболее экономичный комплект механизмов для плани- Инв. № подл. Подп. и дата ровки площадки. Лист Изм. Кол.уч. Лист № док. Подп. Дата 22 3 Требования к качеству земляных работ. Выемки в грунтах, кроме валунных, следует разрабатывать, как правило, до проектной отметки с сохранением природного сложения грунтов основания. Допускается разработка выемок в два этапа: черновая - с отклонениями, приведенными в п. 1 - 4 таблицы 3.1, и окончательная (непосредственно перед возведением конструкции) - с отклонениями, приведенными в поз. 5 Инв. № подл. Подп. и дата Взам. инв. № той же таблицы. Лист Изм. Кол.уч. Лист № док. Подп. Дата 23 Таблица 6. Техническое требование Предельное откло- нение Контроль (метод и объем) 1 Отклонения отметок дна вы- Измерительный, точки изме- емок от проектных (кроме вы- рений устанавливаются слу- емок в валунных, скальных и чайным образом; число изме- многолетнемерзлых грунтах) рений на принимаемый уча- при черновой разработке: сток должно быть не менее а) одноковшовыми экскавато- Для экскаваторов с механичерами, оснащенными ковшами ским приводом по видам рас зубьями бочего оборудования: драглайн +25 см 20 прямого копания +10 см 15 обратная лопата +15 см 10 Подп. и дата Взам. инв. № Для экскаваторов с гидравли- 10 ческим приводом +10 см б) одноковшовыми экскавато- +5 см 5 рами, оснащенными планировочными ковшами, зачист- Инв. № подл. ным оборудованием и другим Лист Изм. Кол.уч. Лист № док. Подп. Дата 24 специальным оборудованием для планировочных работ, экскаваторами-планировщиками в) бульдозерами +10 см 15 г) траншейными экскавато- +10 см 10 рами д) скреперами +10 см 10 2 Отклонения отметок дна вы- Измерительный, при числе емок от проектных при черно- измерений на сдаваемый уча- вой разработке в скальных и сток не менее 20 в наиболее многолетнемерзлых грунтах, высоких местах, установлен- кроме ных визуальным осмотром планировочных вы- Инв. № подл. Подп. и дата Взам. инв. № емок: а) недоборы Не допускаются б) переборы По таблице 6.4 3 То же, планировочных вы- То же емок: а) недоборы 10 см б) переборы 20 см Лист Изм. Кол.уч. Лист № док. Подп. Дата 25 4 То же, без рыхления валунных грунтов: а) недоборы Не допускаются б) переборы Не более величины максимального диаметра валунов (глыб), содержащихся в грунте в количестве более 15% по объему, но не более 0,4 м 5 Отклонения отметок дна +/- 5 см Измерительный, по углам и выемок в местах устройства центру котлована, на пересе- фундаментов и укладки кон- чениях осей здания, в местах струкций при окончательной изменения отметок, поворо- разработке или после дора- тов и примыканий траншей, ботки недоборов и восполне- расположения колодцев, но не ния переборов реже чем через 50 м и не менее 10 измерений на принимаемый участок 6 Вид и характеристики Должны соответствовать про- Технический осмотр всей по- ных оснований под фунда- размягчение, менты и земляные сооруже- или ния Инв. № подл. разрыхление промерзание верхнего слоя грунта основания толщиной более 3 см Подп. и дата Взам. инв. № вскрытого грунта естествен- екту. Не допускается размыв, верхности основания Лист Изм. Кол.уч. Лист № док. Подп. Дата 26 7 Отклонения от проектного Не должны превышать +/- Измерительный, в местах попродольного уклона дна тран- 0,0005 воротов, примыканий, распо- шей под безнапорные трубо- ложения колодцев и т.п., но не проводы, водоотводных канав реже чем через 50 м и других выемок с уклонами 8 Отклонения уклона сплани- Не должны превышать +/- Визуальный (наблюдения за рованной поверхности от про- 0,001 при отсутствии замкну- стоком атмосферных осадков) ектного, кроме орошаемых зе- тых понижений или измерительный, по сетке мель 50 x 50 м 9 Отклонения отметок спла- Не должны превышать: Измерительный, по сетке 50 x нированной поверхности от 50 м проектных, кроме орошаемых земель: а) в нескальных грун- +/- 5 см б) в скальных грунтах От +10 до -20 см тах При производстве работ по устройству насыпей и обратных засыпок состав контролируемых показателей, предельные отклонения, объемы и методы контроля должны соответствовать распределены по площади и глубине. Инв. № подл. Подп. и дата Взам. инв. № таблице М.1. Точки определения показателей характеристик грунта должны быть равномерно Лист Изм. Кол.уч. Лист № док. Подп. Дата 27 Таблица 7. Техническое требование Предельное отклонение Контроль (метод и объем) 1 Гранулометрический состав Должен соответствовать РД. Измерительный и регистрацигрунта, предназначенного для Выход за пределы диапазона, онный по указаниям РД устройства насыпей и обрат- установленного проектом, доных засыпок (при наличии пускается не более чем в 20% специальных указаний в РД) определений 2 Содержание в грунте, предназначенном для устройства насыпей и обратных засыпок: а) древесины, волокнистых Не допускается Ежесменный, визуальный материалов, гниющего или легкосжимаемого строительного мусора б) растворимых солей в слу- Количество не должно превы- Измерительный по указаниям РД, но не менее чем одно грунтов определение Инв. № подл. Подп. и дата Взам. инв. № чае применения засоленных шать указанного в РД Лист Изм. Кол.уч. Лист № док. Подп. Дата 28 3 Содержание мерзлых Не должно превышать, %:м комьев в насыпях (кроме гид- Визуальный, периодический (устанавливается в ППР) ротехнических) и обратных засыпках от общего объема отсыпаемого грунта: а) для наружных пазух зданий 20 и верхних зон траншей с уложенными коммуникациями б) для насыпей, уплотняемых 20 укаткой в) для насыпей, уплотняемых 30 трамбованием г) для насыпей, возводимых 50 без уплотнения д) для пазух и подсыпок Не допускается На 10 тыс. м3 грунта внутри зданий 4 Размер твердых включений, Не должен превышать 2/3 тол- То же пях и обратных засыпках не более 15 см для грунтовых подушек и 30 см для прочих насыпей и обратных засыпок Инв. № подл. Подп. и дата Взам. инв. № в т.ч. мерзлых комьев, в насы- щины уплотненного слоя, но Лист Изм. Кол.уч. Лист № док. Подп. Дата 29 5 Наличие снега и льда в Не допускается «» насыпях, обратных засыпках и их основаниях 6 Температура грунта, отсы- Должна обеспечивать сохра- Измерительный, периодичепаемого и уплотняемого при нение немерзлого или пла- ский (устанавливается в ППР) отрицательной температуре стичного состояния грунта до воздуха конца его уплотнения 7 Средняя по проверяемому Не ниже проектной. Допуска- То же, объем устанавливается участку плотность сухого ются значения плотности су- проверяющей организацией грунта обратных засыпок хого грунта ниже проектных на 0,06 г/см3 в отдельных определениях, но не более чем в 20% определений 8 Средняя по принимаемому Не ниже проектной. Допуска- То же, по указаниям РД, а при участку плотность сухого ются значения плотности су- отсутствии указаний - еже- грунта для дорожных, гидро- хого грунта ниже проектных сменно, но не менее чем одно технических насыпей, грун- не более чем в 10% определе- определение на 300 м3 товых подушек под фунда- ний при летней отсыпке и в насыпи менты 20% при зимней отсыпке Инв. № подл. Подп. и дата Взам. инв. № 9 Средняя по проверяемому Не ниже плотности сухого Измерительный, объем устаучастку плотность сухого грунта, соответствующей кон- навливается проверяющей ор- грунта планировочных и дру- трольным значениям коэффи- ганизацией гих уплотняемых насыпей, циента уплотнения для которых эта величина не задана РД Лист Изм. Кол.уч. Лист № док. Подп. Дата 30 10 Средняя по принимаемому Не ниже проектной. Допуска- То же, по указаниям РД, но не участку плотность сухого ются значения плотности су- менее чем одно определение грунта насыпных грунтовых хого грунта ниже проектных на 200 м2 основания при толоснований под полы не более чем в 20% определе- щине подсыпки не более 1 м ний или на 300 м3 подсыпки - при большей толщине 11 Коэффициент водонасы- Не более 0,85. Допускаются То же, по указаниям РД, а при щения при устройстве насыпи значения более 0,85 в отдель- отсутствии таких указаний из грунтов повышенной влаж- ных измерениях, но не более ежесменно, но не менее одности чем в 20% определений ного определения на 300 м3 насыпи 12 Влажность грунта в теле Должна быть в пределах, То же, по указаниям РД, но не насыпи установленных РД. Допуска- менее одного определения на ются отклонения значений 20 - 50 тыс. м3 насыпи влажности за пределы, установленные РД, не более чем в 10% определений 13 Коэффициент фильтрации Должен соответствовать РД. ядер, экранов, понуров и дру- Допускаются отклонения, ниям РД гих противофильтрационных превышающие проектные Подп. и дата Взам. инв. № элементов насыпей Инв. № подл. Измерительный, по указа- значения не более чем в 10% определений 14 Прочие характеристики Должны соответствовать про- По указаниям РД грунтов, контроль которых екту предусмотрен РД Лист Изм. Кол.уч. Лист № док. Подп. Дата 31 4 Мероприятия по охране труда. При производстве работ соблюдать правила техники безопасности СНиП 12-03-2001, 1204-2002 (в пределах действующих разделов) «безопасность труда в строительстве». 1. До начала производства работ в местах расположения действующих, подземных коммуникаций должны быть разработаны и согласованы с организациями, эксплуатирующими эти коммуникации, мероприятия по безопасным условиям труда, а расположение подземных коммуникаций на местности обозначено соответствующими знаками или надписями. 2. Производство земляных работ в зоне действующих подземных коммуникаций сле- дует осуществлять под непосредственным руководством прораба или мастера, а в охранной зоне кабелей, находящихся под напряжением, или действующего газопровода, кроме того, под наблюдением работников электро- или газового хозяйства. 3. При обнаружении взрывоопасных материалов земляные работы в этих местах сле- дует немедленно прекратить до получения разрешения от соответствующих органов. 4. Перед началом производства земляных работ на участках с возможным патоген- ным заражением почвы (свалка, скотомогильники, кладбища и т.п.) необходимо разрешение органов Государственного санитарного надзора. 5. Места прохода людей через траншеи должны быть оборудованы переходными мо- стиками, освещаемыми в ночное время. 6. Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии Взам. инв. № не менее 0,5 м от бровки выемки. 7. Разрабатывать грунт в котлованах и траншеях «подкопом» не допускается. 8. Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть удалены. 9. Земляные работы производят ручным и механизированным способом. Котлованы Инв. № подл. Подп. и дата и траншей можно рыть с сохранением для грунта угла откоса и с вертикальными стенами, с полным или частичным креплением стен и без крепления. 10. Крепление откосов котлованов и траншей при слабых грунтах бывает шпунтовое, при песчаных и влажных грунтах - сплошное, инвентарными металлическими или деревянными Лист Изм. Кол.уч. Лист № док. Подп. Дата 32 щитами с винтовыми распорками, при сухих и плотных грунтах - досками с прозорами между ними. В любом случае крепление должно возвышаться над бровками на 20 см. 11. В грунтах естественной влажности при отсутствии грунтовых расположенных неподалеку подземных коммуникаций вод и котлованы роют c вертикальными стенами без креплений на следующую глубину: - не более 1 м в насыпных песчаных и гравийных грунтах; - 1,25 м в супесчаных грунтах; - 1,5 м в суглинистых и глинистых грунтах; - 2 м в плотных грунтах. В плотных глинистых грунтах котлованы с сохранением вертикальных стенок роют с помощью роторных и траншейных экскаваторов на глубину не более 3 м. При этом спуск людей в траншею не допускается. В случае необходимости проведения работ в траншеях устраивают Инв. № подл. Подп. и дата Взам. инв. № откосы. Лист Изм. Кол.уч. Лист № док. Подп. Дата 33 Используемая литература. 1. Технология строительных процессов: Учебник для вузов: в 2ч.: Учебник/ В.И. Те- личенко, А.А. Лапидус, О.М. Терентьев. М., Высш. шк., 2005 г. - 392 с. 2. Хамзин С.Л., Карасев А.К. Технология строительного производства; курсовое и ди- пломное проектирование. М., Высшлик., 2006. - 216 с. 3. Земляные работы: Справочник строителя / под ред. А. К. Рейша. — М.:, 1984. - 320 4. СП 45.13330.2012 Актуализированная редакция СНиП 3.02.01-87 Земляные соору- с. жения, основания и фундаменты. — М., 2013. 5. СП 48.13330.2011 Актуализированная редакция СНиП 12-01-2004. Организация строительного производства. — М., 2012. 6. СНиП 12-04 02. Безопасность труда в строительстве. — М., 2002, — 34 с. 7. ЕниР. Сб. 2: Земляные работы. Механизированные и ручные земляные работы. Вып. 1. — M., 1988. — 222 с. СНиП IV-3-82 Сборник сметных цен эксплуатации строительных машин. Инв. № подл. Подп. и дата Взам. инв. № 8. Лист Изм. Кол.уч. Лист № док. Подп. Дата 34
