Курсовая: Электрооборудование башенного крана

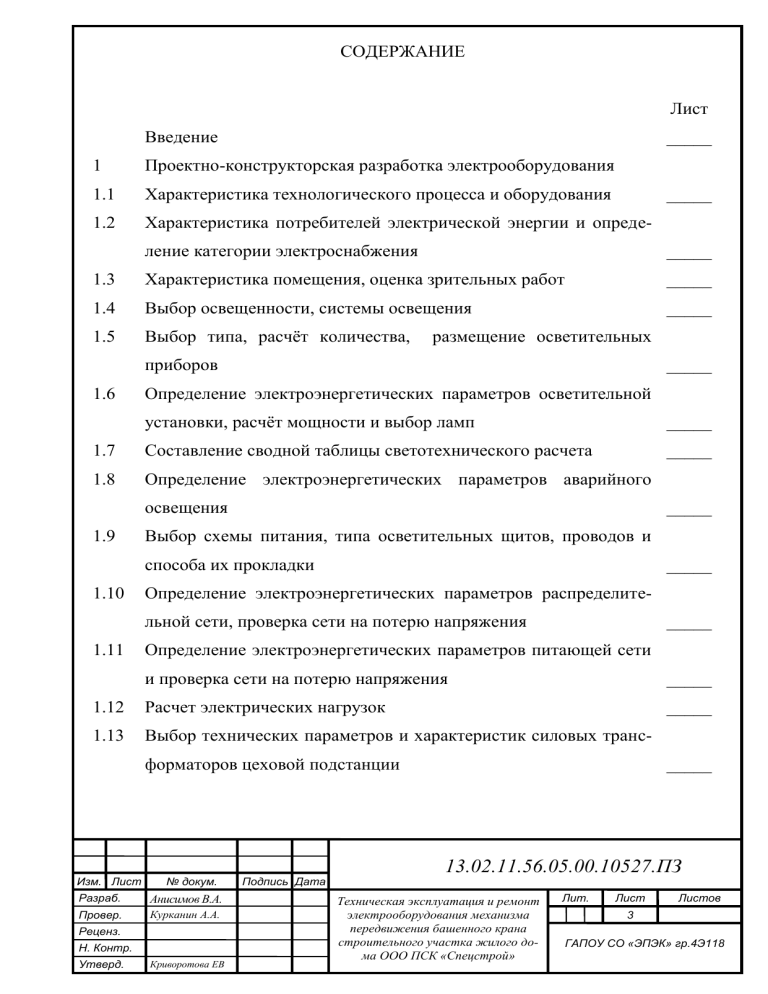

СОДЕРЖАНИЕ
Лист
Введение
_____
1
Проектно-конструкторская разработка электрооборудования
1.1
Характеристика технологического процесса и оборудования
1.2
Характеристика потребителей электрической энергии и опреде-
_____
ление категории электроснабжения
_____
1.3
Характеристика помещения, оценка зрительных работ
_____
1.4
Выбор освещенности, системы освещения
_____
1.5
Выбор типа, расчѐт количества,
размещение осветительных
приборов
1.6
_____
Определение электроэнергетических параметров осветительной
установки, расчѐт мощности и выбор ламп
_____
1.7
Составление сводной таблицы светотехнического расчета
_____
1.8
Определение электроэнергетических параметров аварийного
освещения
1.9
_____
Выбор схемы питания, типа осветительных щитов, проводов и
способа их прокладки
1.10
_____
Определение электроэнергетических параметров распределительной сети, проверка сети на потерю напряжения
1.11
_____
Определение электроэнергетических параметров питающей сети
и проверка сети на потерю напряжения
_____
1.12
Расчет электрических нагрузок
_____
1.13
Выбор технических параметров и характеристик силовых трансформаторов цеховой подстанции
Изм. Лист
№ докум.
Разраб.
Анисимов В.А.
Провер.
Курканин А.А.
Реценз.
Н. Контр.
Утверд.
Криворотова ЕВ
Подпись Дата
_____
13.02.11.56.05.00.10527.ПЗ
Техническая эксплуатация и ремонт
электрооборудования механизма
передвижения башенного крана
строительного участка жилого дома ООО ПСК «Спецстрой»
Лит.
Лист
Листов
3
ГАПОУ СО «ЭПЭК» гр.4Э118
Лист
1.14
Назначение и техническая характеристика башенного крана
1.15
Выбор рода тока и величины напряжения для питания башенного крана
1.16
_____
Описание электрической принципиальной схемы электропривода механизмов башенного крана
1.17
_____
Расчѐт и выбор пусковой и защитной аппаратуры электродвигателей
1.19
_____
Выбор типа и расчѐт мощности электродвигателей для оборудования цеха
1.18
_____
_____
Выбор схемы электроснабжения цеха, типа силовых сборок,
проводов и способ их прокладки
_____
2
Организационно-техническая разработка
2.1
Наладка, регулировка и проверка башенного крана
_____
2.2
Техническое обслуживание и ремонт башенного крана
_____
2.3
Диагностика и технический контроль при эксплуатации башенного крана
2.4
_____
Заполнение документации по техническому обслуживанию (ремонту) башенного крана (дефектная ведомость, акт о сдаче в ремонт, акты измерения сопротивления заземляющего устройства,
акт измерения сопротивления изоляции)
3
Организационно-экономическая разработка
3.1
Организация рабочего места и размещения оборудования структурного подразделения
3.2
_____
_____
Расчѐт численности и заработной платы работников структурного подразделения
_____
Лист
Изм. Лист
4
№ докум.
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Лист
3.3
Расчѐт сметы затрат при выполнении технического обслуживания (ремонта)
_____
3.4
Расчѐт технико-экономических показателей ремонта
_____
4
Охрана труда
4.1
Организация мероприятий по охране труда структурного подразделения
4.2
_____
Пожарная безопасность при техническом обслуживании (ремонте) электрооборудования
_____
Заключение
_____
Список используемых источников
_____
Лист
Изм. Лист
5
№ докум.
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Введение
Строительство зданий и сооружений в современных условиях является
той сферой деятельности, которая напрямую связана с высоким уровнем энергопотребления. Земляные работы, заливка бетона, работы по прокладке кабеля,
осуществление отделочных работ – все это мероприятия, которые невозможно
выполнить без специализированного электроинструмента, а также без строительных машин и механизмов. Как следствие, обеспечение строительной площадки электроэнергией является первоочередной задачей застройщика. При
этом проектирование системы электроснабжения, призванной обслуживать ту
или иную строительную площадку, должно быть выполнено еще на этапе строительных расчетов.
За последние годы улучшению световой среды на строительных площадках придается все большее значение. Создаются светильники большой
мощности и необходимые дополнительные устройства. В перспективе следует
стремиться обеспечить освещенность, близкую к дневной, что приведет к повышению производительности труда и качества строительства, а также будет
способствовать снижению травматизма. Между тем проведенными обследованиями ряда крупных объектов установлено, что уровень освещенности почти
на 50 % рабочих мест ниже требований действующих нормативов.
Электроэнергетика является базовой отраслью экономики страны, так как
производит и поставляет электрическую и тепловую энергию для всех других
отраслей и населения страны. Надежное и эффективное функционирование
электроэнергетики, бесперебойное снабжение потребителей - основа поступательного развития экономики страны и неотъемлемый фактор обеспечения цивилизованных условий жизни ее граждан. В настоящее время электроэнергетика
является наиболее стабильно работающим комплексом экономики. Предприятиями отрасли обеспечено эффективное, надежное и устойчивое энергоснабжение
Лист
Изм. Лист
6
№ докум.
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
потребителей без аварий и значительного экологического ущерба. Однако, энергия ,наряду с потребительской стоимостью. обладает одновременно и индивидуальной стоимостью, которая отражает затраты энергосистемы на производство,
передачу и распределение энергии. В эти затраты входит как стоимость приобретаемых энергосистемой первичных и вторичных энергоресурсов, так и стоимость эксплуатации и совершенствования энергетической инфраструктуры, которую образуют электростанции, подстанции, электрические сети и другие энергетические объекты.
Системой электроснабжения вообще, называют совокупность устройств
для производства, передачи и распределения электрической энергии. Система
электроснабжения промышленных предприятий состоит из питающих, распределительных, трансформаторных и преобразовательных подстанций и связывающих их кабельных и воздушных сетей и токопроводов высокого и низкого
напряжения. Электрические схемы предприятий строятся таким образом, чтобы обеспечить удобство и безопасность их обслуживания, необходимое качество электроэнергии и бесперебойность электроснабжения потребителей в
нормальных и аварийных условиях.
По мере развития электропотребления усложняются и системы электроснабжения промышленных предприятий. В них включаются сети высоких
напряжений, распределительные сети. Возникает необходимость внедрять автоматизацию систем электроснабжения промышленных предприятий и производственных процессов, осуществлять в широких масштабах диспетчеризацию
процессов производства с применением телесигнализации и телеуправления и
вести активную работу по экономии электрической энергии.
Рациональный выбор числа и мощности трансформаторов, а также схем
электроснабжения и их параметров ведет к сокращению потерь электроэнергии, повышению надежности и способствует осуществлению общей задачи оптимизации построения систем электроснабжения. Общая задача оптимизации
систем внутризаводского электроснабжения включает рациональные решения
Лист
Изм. Лист
7
№ докум.
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
по выбору сечений проводов и жил кабелей, способов компенсации реактивной
мощности, автоматизации и диспетчеризации и другие технические и экономические решения в системах электроснабжения.
Лист
Изм. Лист
8
№ докум.
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
1 Проектно-конструкторская разработка электрооборудования
1.1 Характеристика технологического процесса и оборудования
Строительный участок (СУ) жилого дома ООО ПСК «Спецстрой» предназначен для постройки жилого 12-этажного дома из монолитного железобетона. Дом является составной частью микрорайона. Территория строительного
участка предусматривает размещение временных производственных, вспомогательных и бытовых помещений.
Строительные механизмы распределены по месту стройки.
Транспортно-подъемные операции выполняются мостовым краном,
кранами-погрузчиками, грузовыми транспортерами, мачтовыми подъемниками
и наземным транспортом.
СП получает электроснабжение (ЭСН) от комплектной трансформаторной подстанции (КТП-10/0,4 кВ), размещенной на стройплощадке.
Рабочее освещение выполнено на железобетонных опорах прожекторами заливного света типа П3С-35, размещенных по периметру территории,
охранное – светильниками типа РКУ с лампами ДРЛ-400, сигнальное – лампами накаливания (42 В).
Все электроприемники по надежности ЭСН имеют 2 категорию.
Количество рабочих смен – 2.
Грунт в районе стройплощадки – суглинок с температурой +10 °С.
Ограждение стройплощадки выполнено деревянными щитами длиной 5 м каждый, прикрепленными к столбам.
Размеры ограждения А×В = 40×20 м.
Высота вспомогательных помещений – 3,2 м.
Строительный модуль здания – 3,6 м.
Перечень технологического оборудования СП представлена в таблице 1.
Лист
Изм. Лист
9
№ докум.
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Таблица 1- Ведомость потребителей электроэнергии СП
№ на
плане
Наименование электрооборудования
1
2
3
4
5
6
7,8,9,11,13
14,15
10,12
16
17,18
19
20
Копировально-фрезерные автомат
Вертикально-фрезерные станки
Сварочные агрегаты
Вентиляционные установки
Кран-погрузчик
Мостовой кран
Насос раствора
Малярная станция
Насос водяной поршневой
Трансформатор термообработки бетона
Подъѐмник мачтовый грузовой
Станок наждачный
Вертикально-сверлильный станок
МощПримечаность Рэп,
ние
кВт
8,8
ПВ=25%
15,1
6,5
6
4,5
ПВ=50%
5
ПВ=60%
1,8
2,5
16
8,8
15,1
6,5
6
1.2 Характеристика потребителей электрической энергии и определение категории электроснабжения
В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.
Электроприемники первой категории - электроприемники, перерыв
электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб,
расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения. Из состава электроприемников первой категории выделяется особая
группа электроприемников, бесперебойная работа которых необходима для
безаварийного останова производства с целью предотвращения угрозы жизни
Лист
Изм. Лист
№ докум.
10
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
людей, взрывов и пожаров.
Электроприемники второй категории - электроприемники, перерыв
электроснабжения которых приводит к массовому недоотпуску продукции,
массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.
Электроприемники третьей категории - все остальные электроприемники, не подпадающие под определения первой и второй категорий.
Электроприемники строительной площадки жилого дома ОАО «Новый
век» относятся к электроприемникам 2-ой категории.
Электроприемники второй категории рекомендуется обеспечивать электроэнергией от двух независимых взаимно-резервирующих источников питания.
Электроприемники третьей категории получают электроэнергию от одного источника питания, при условии, что восстановление электроэнергии происходит не более чем за одни сутки.
Для электроприемников второй категории при нарушении электроснабжения от одного из источников питания допустимы перерывы электроснабжения на время, необходимое для включения резервного питания, действия дежурного персонала или выездной оперативной бригады.
Допускается питание электроприемников второй категории по одной
воздушной линии, в том числе с кабельной вставкой, если обеспечена возможность проведения аварийного ремонта этой линии за время не более одних суток. Кабельные вставки этой линии должны выполняться двумя кабелями, каждый из которых выбирается по наибольшему длительному току воздушной линии.
Допускается питание электроприѐмников второй категории по одной кабельной линии, состоящей не менее чем из двух кабелей присоединѐнных к одному общему аппарату. При наличии централизованного резерва трансформа-
Лист
Изм. Лист
№ докум.
11
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
торов и возможности замены повредившегося трансформатора за время не более одних суток, допускается питание электроприѐмников второй категории от
одного трансформатора.
1.3 Характеристика помещения, оценка зрительных работ
Территория строительной площадки предусматривает размещение временных производственных, вспомогательных и бытовых помещений.
Ограждение стройплощадки выполнено деревянными щитами длиной 5
м каждый, прикрепленными к столбам.
Размеры ограждения А×В = 50×30 м.
Высота вспомогательных помещений – 3,2 м.
Строительный модуль здания – 3,6 м.
Таблица 2 - Экспликация помещений строительной площадки
Поз
Наименование помещения
Длина, м
Ширина, м
Н, м
1
2
3
4
5
6
7
8
9
10
Здание
Прорабская
Бытовка
Душевая
Склад металлических изделий
Пост металлообработки
Фрезерное отделение
Сварочный пост-1
Сварочный пост-2
Мастерская
28
16
4
4
5
5
5
5
4
5
24
6
6
6
5
5
4
5
5
5
4
3,2
3,2
3,2
3,2
3,2
3,2
3,2
3,2
3,2
Лист
Изм. Лист
№ докум.
12
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Если окружающая среда в производственных помещениях не оказывает
вредного влияния на изоляцию, а электрические сети не могут вызвать какихлибо вредных явлений, то такие помещения называются нормальными.
Они могут быть отапливаемыми и не отапливаемыми. Они не опасны по
пожару и взрыву.
Помещения строительной площадки относятся к нормальным помещениям.
В отношении поражения людей электрическим током помещения строительной площадки относятся к помещениям без повышенной опасности, так
как отсутствуют условия:
1. токопроводящих полов;
2. высокая температура;
3. особая сырость.
Условия среды нормальные, так как влажность не превышает 60%, а
температура 25 оС. Род тока и напряжения применяемого при снабжении площадки переменный 380В 50Гц.
1.4 Выбор освещенности, системы освещения
Одной из важнейших народнохозяйственных задач является рациональное использование электроэнергии.
Правильно выбранная освещенность и выполненное освещение способствует улучшению качества продукции, повышению производительности труда, снижению утомляемости. Современная электроосветительная установка
предоставляет собой сложный комплекс, состоящий из источников света, осветительных приборов, электрической сети и распределительных устройств.
Лист
Изм. Лист
№ докум.
13
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
При проектировании электрического освещения очень важно правильно
выбрать величину освещѐнности. Выбор освещѐнности производится, по нормам имея в виду, что она должна иметь место в ―наихудших‖ точках освещаемой поверхности перед очередной очисткой светильников.
Выбор освещенности осуществляем согласно справочным данным для
металлообрабатывающего производства и для уличного освещения.
Согласно выше указанной характеристик помещений, определяем разряд и характер зрительной работы, контраст, фон, освещѐнность, а также объект повышенного различия.
Учитывая, что на территории строительной площадки производится общее наблюдение за ходом технологического процесса, выбираем следующие
параметры:
Таблица 3 - Характеристика освещенности территории СП
Разряд, характеристика
зрительной работы и
наименьший размер
объекта различения
Под
разряд
Контраст
объекта с
фоном
Освещенность, Лк
Фон
Комбинированное
освещение
Одно общее
освещение
V Общее наблюдение
за ходом технологического процесса
а
любой
любой
-
75(30)
Примечание: в скобках указана освещенность при лампах накаливания,
вне скобок – при газоразрядных лампах.
Значение коэффициентов отражения стен и потолка согласно специфике
помещения следующее п = 70%, с = 50%, с=30%.
Для помещений строительной площадки выбираем следующие характеристики:
Лист
Изм. Лист
№ докум.
14
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Таблица 4 - Нормы освещенности и качественных характеристик освещения помещений СП
Наибольшее
дополнительное значение
Показатель
ослепленности, Р
Коэффициент
пульсации, Кп %
100
1,5
(75)
1,3
60
20
Прорабская
В- 1,5
IV-1
100
1,5
(75)
1,3
60
20
Бытовка
Г- 0,8
I-б
300
1,5
(200)
1,3
20
20
Душевая
В- 1,5
IV-1
100
1,5
(75)
1,3
60
20
Склад металлических изделий
В- 1,5
IV-1
100
1,5
(75)
1,3
60
20
Пост металлообработки
Г- 0,8
I-б
300
1,5
(200)
1,3
20
20
Фрезерное отделение
Г- 0,0
VI-1
75
-
30
-
80
30
Сварочный пост-1
В- 1,5
IV-1
100
1,5
(75)
1,3
60
20
Сварочный пост-2
В- 1,5
IV-1
100
1,5
(75)
1,3
60
20
Мастерская
Г- 0,8
I-б
300
1,5
(200)
1,3
20
20
Коэффициент запаса
IV-1
Освещенности, Лк
В- 1,5
Коэффициент запаса
Разряд и под разряд
зрительной работы
Здание
Наименование
помещения
Освещенности, Лк
Плоскость нормирования
освещенности и ее высота
от пола, м
Рекомендуемые
значения
При газораз- При лампах
рядных лам- накаливапах
ния.
Существует два вида освещения:
1) Рабочее освещение устройство, которого обязательно во всех случаях
и обеспечивающее нормальную освещенность рабочего места.
2) Аварийное освещение для продолжения работы необходимо в помещениях для эвакуации людей, если прекращение нормальной работы из-за отсутствия рабочего освещения может вызвать:
Лист
Изм. Лист
№ докум.
15
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
- взрыв, пожар, отравление людей;
- длительное нарушение технологического процесса;
- нарушение работы жизненных центров предприятий и городов, обслуживающих связь, электро- и водоснабжение и т.п.;
- опасность травматизма в местах массового скопления людей.
- нарушение нормальной работы операционных, кабинетов неотложной
помощи.
Это освещение должно создавать на поверхностях требующих обслуживание освещенность 5% нормальной для общего освещения, причем при отсутствии особых обоснований – в пределах от 2 до 30 Лк в зданиях и от 1до 5 ЛК
вне их.
Для аварийного освещения могут применяться только лампы накаливания или люминесцентные. Люминесцентные лампы допускаются при питании
во всех режимах переменным током напряжения не ниже 90% номинального,
лампы же ДРЛ запрещены, но их допускается подключать к группам аварийного освещения для повышения освещенности в аварийном режиме.
Если светильники аварийного освещения не отличаются от остальных
типов или размеров, то они должны быть отличены специальными знаками. В
учебных мастерских применяется рабочее и аварийное освещение.
В помещениях строительной площадки аварийное освещение выполним
из числа существующих светильников основного освещения.
Освещение может быть общим равномерным, общим локализованным
(выполненным с учетом расположения рабочих мест) или комбинированным,
состоящим из общего освещения помещений и местного освещения рабочих
поверхностей.
Для строительной площадки выбираем общее равномерное освещение.
Лист
Изм. Лист
№ докум.
16
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
1.5 Выбор типа, расчѐт количества,
размещение осветительных
приборов
Выбор светильников производится на основе учета требований:
- светотехнических;
- экономических, в том числе энергетических;
- связанных с условиями среды;
- эстетических (в определенных случаях).
Назначение осветительной аппаратуры, светильника:
а) рациональное распределяет световой поток, излучаемый источником света;
б) защищает глаза наблюдателя от чрезмерной яркости источника света;
в) предохраняет источник свет от механических повреждений и загрязнения;
г) является конструкцией для крепления источника света и подвода
электрического тока.
В ряде случаев осветительная аппаратура создает художественное
оформление освещенного помещения.
Светильники характеризуются следующими основными показателями:
1) характером распределения светового потока в пространстве.
2) коэффициентом полезного действия,
3) величиной защитного угла.
Для помещений строительной площадки выбираем светильники типа
ПВЛМ с люминесцентными лампами, для освещения территории площадки
выбираем освещение с помощью прожекторов заливного света типа ПЗС-35 с
лампой типа ДРИ установленных на железобетонных опорах, размещенных по
периметру территории.
После выбора системы освещения, производим размещение светильни-
Лист
Изм. Лист
№ докум.
17
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
ков в плане помещения, и в соответствии с условиями окружающей среды, характером помещения его высотой, условиями производства. Размещаем светильники равномерно по прямоугольнику, расчѐт ведѐм для поста металлообработки.
h=H-(hp + hc),
где h – расчѐтная высота, м
Н – высота помещения, равная 3,2 м.
hp = 0,8 м, нормируемая высота освещаемой поверхности.
hc = 0,3-1,5 м, высота свеса светильников.
Так как высота помещения не большая светильники будем крепить к потолку, поэтому принимаем hc=0 м.
h=3,2-(0,8+0)=2,4 м.
Для освещения территории строительной площадки прожектора заливного света типа ПЗС-35 размещаем на железобетонных опорах на высоте 11
метров ([8] стр. 120 табл. 4-12).
Для поста металлообработки определяем величину, наивыгоднейшего
расстояния между светильниками которую принимаем по кривой светораспределения данного светильника.
λ =L/h=0,8÷1,2
где L – расстояние между соседними светильниками или рядами люминесцентных светильников.
λ – величина наивыгоднейшего расстояния между светильниками, м.
h – расчѐтная высота.
отсюда L=h· λ =2,4·(0,8÷1,2) = 1,92÷2,88. Предварительно выбираем 2 м.
Располагаем светильники по прямоугольнику.
Определим расстояние по длине.
Принимаем L=Lа=2 м, где Lа – расстояние по длине.
Рекомендуется принять отношение Lа/Lв≤1,5, где Lв – расстояние по ширине, принимаем Lа/Lв=1,5, тогда: Lв= Lа/1,5=2/1,5=1,3 м
Лист
Изм. Лист
№ докум.
18
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Определяем расстояние от светильников до стен, размер l принимается:
l=(0,3-0,5)L
Выбираем l=0,3L, тогда lа=0,3·Lа=0,3·5=1,5 м, а lв=0,3·Lв=0,3·4,2≈1,3 м
Рассчитав высоту подвеса и расстояние между лампами, определим количество светильников по длине отделения.
Na=(A-2· lа)/ Lа+1=(28-2·1,5)/ 5+1=4,2≈4 шт,
Определим количество светильников по ширине отделения.
Nв=(В-2· lв)/ Lв+1=(24-2·1,2)/ 4,2+1=4,2 ≈4 шт.
Тогда общее количество светильников составит:
N=4·4=16 шт.
Аналогично рассчитываются другие помещения.
1.6 Определение электроэнергетических параметров осветительной
установки, расчѐт мощности и выбор ламп
Согласно СНиП 23-05-95 газоразрядные лампы должны, как правило,
применяться для общего освещения:
помещений с работами разрядов I–V и VII;
помещений с недостаточным или отсутствующим естественным освещением (кроме складов и помещений с периодическим наблюдением за оборудованием или механизированным процессом);
для общего освещения в системе комбинированного освещения;
в общественных и административных и других зданиях, кроме вспомогательных помещений;
для улиц, дорог и площадей с нормированной яркостью от 0,4 кд/м2.
В указанных случаях лампы накаливания допускаются при технической
Лист
Изм. Лист
№ докум.
19
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
невозможности применения газоразрядных ламп, а в помещениях парадного
характера,  если этого требует архитектурное решение. Для местного освещения применение люминесцентных ламп желательно.
Ксеноновые лампы внутри зданий запрещены и допускается их применение лишь как исключение, с особого разрешения Госсанинспекции.
В общественных, административных и подобных им зданиях из числа
газоразрядных ламп должны применяться только люминесцентные. Подчеркивается бесспорная необходимость применения этих ламп (а не ламп накаливания) в конторских, чертежных, учебных и других помещениях.
В практике применение газоразрядных ламп даже несколько шире по
сравнению с нормативными рекомендациями.
Люминесцентные лампы (иногда в этих случаях заменяемые галогенными лампами накаливания) неизбежно применяются при повышенных требованиях.
Существует три способа светотехнического расчета:
1) Метод удельной мощности.
2) Метод коэффициента использования светового потока.
3) Точечный метод.
Расчет мощности осветительной установки производим методом коэффициента использования светового потока, для поста металлообработки.
Световой поток светильника равен.
Ф = ЕkSz/N,
где Е – минимальная освещенность равная 300 Лк;
k- коэффициент запаса, согласно справочным данным равный 1,5;
S- освещаемая площадь равная 10·4=40 м 2;
z- коэффициент минимальной освещѐнности люминесцентных ламп
равный 1,1;
N- число светильников равное 3 шт;
- коэффициент использования светового потока в долях на единицу,
Лист
Изм. Лист
№ докум.
20
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
который необходимо определить, для чего найдѐм индекс помещения:
 = АВ/(hр (А+В)),
где А – длина помещения равная 10 метров;
В – ширина равная 4 метров;
 = 28·24/(6,2·(28+24)) =2,1
Отсюда по табличным данным определяем , он равен 56 %
Зная все необходимые значения, находим световой поток лампы:
Ф = 150·1,5·672·1,15/16·0,56 = 19406 (Лм).
Выбираем мощность и тип лампы по световому потоку. Выбираем лампу ДРЛ-400, мощностью 400 Вт, и световым потоком 19000 Лм.
Проверим правильность выбора лампы.
ΔФ=(Фном-Ф)/Фном·100%=(19000-19406)/19000·100%= 2,1%
Допускается ΔФ=(-10 ÷ +20)%, что подтверждает правильность выбора.
Таблица 5-Технические данные люминесцентной лампы (ГОСТ 6825-70)
Тип лампы
ДРЛ 400
Мощность,
Вт
400
Напряжение на
лампе, В
135
Ток
лампы, А
Е 40
Световой поток лампы,
после 100 ч горения, Лм
номимининальный мальный
4070
3660
расчѐтное значение
3865
Размер, мм
D
L
40
1500
Аналогично выполним расчѐт для других помещений.
Мощность осветительной сети для поста металлообработки:
Ро = Pл · N = 400·16=6400 Вт=6,4 кВт
Проверим полученные расчѐты методом удельной мощности. Согласно
справочным данным Руд = 5,4 Вт/м2 при Е=100 (Лк), тогда удельная мощность
при Е=300 будет равна:
Р1уд = 300/100·Руд=3·5,4 = 16,2 (Вт/м2).
Таким образом, общая мощность общего равномерного освещения будет
равна:
Лист
Изм. Лист
№ докум.
21
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Ро = РудS =16,2·672= 6613 (Вт).
Все остальные помещения рассчитываем аналогичным методом, и данные сводим в таблицу светотехнического расчѐта.
1.7 Составление сводной таблицы светотехнического расчета
Сводная таблица светотехнического расчѐта представлена в таблице 7.
Таблица 6 - Сводная таблица светотехнического расчѐта цеха
№
п/п
Наименование
помещения
ρ уд.
S, м2
Н,
м
Ен,
Лк.
Вт/м2
1
Здание
672
8
150
16,2
2
Прорабская
66
3,6
200
5,0
3
Бытовка
24
3,6
200
2,5
4
Душевая
24
3,6
200
2,5
46
3,6
200
5,0
24
3,6
200
2,5
5
6
Склад металлических
изделий
Пост металлообработки
7
Фрезерное отделение
24
3,6
200
2,5
8
Сварочный пост-1
96
3,6
200
5,0
9
Сварочный пост-2
24
3,6
200
2,5
10
Мастерская
24
3,6
200
2,5
Светильники
РУСТ,
КолМощВт
Тип
во ность, Вт
УПДДРЛ
ПВЛМ-Р
ЛБ80-4х2
ПВЛМ-Р
ЛБ80-4х2
ПВЛМ-Р
ЛБ80-4х2
ПВЛМ-Р
ЛБ80-4х2
ПВЛМ-Р
ЛБ80-4х2
ПВЛМ-Р
ЛБ80-4х2
ПВЛМ-Р
ЛБ80-4х2
ПВЛМ-Р
ЛБ80-4х2
ПВЛМ-Р
ЛБ80-4х2
16
400
6400
8
160
1280
2
160
320
2
160
320
8
160
1280
2
160
320
2
160
320
8
160
1280
2
160
320
2
160
320
Лист
Изм. Лист
№ докум.
22
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
1.8 Определение электроэнергетических параметров аварийного
освещения
1.8.1 Назначение ремонтного и аварийного освещения
Ремонтное освещение служит для ремонта оборудования строительной
площадки при выполнении графика планово-предупредительного ремонта.
С одной из групп осветительного щитка запитан осветительный понижающий трансформатор типа ОСОВ-0,25 напряжением 220/36 В. Они выпускаются с арматурой управления и защиты в ящиках защитного исполнения типа
ЯТП-0,25 ВА.
С трансформатора запитаны штепсельные соединения двухполюсные с
защитными контактами типа У-210 на 36 В. В розетки включается переносные
светильники типа РВС-42 с лампами накаливания.
Аварийное освещение обеспечивает в случае погасания светильников
рабочего освещения минимальную освещенность, необходимую для временного продолжения деятельности персонала и обеспечения безопасности выхода
людей из помещения.
Это освещение должно создавать на поверхностях, требующих обслуживания, освещѐнность 5-10% нормированной для общего освещения, причѐм
при отсутствии особых обоснований в переделах от 2 до 30 Лк в зданиях и от 1
до 5 Лк вне их.
Аварийное освещение должно создавать в проходах освещѐнность 0,5
Лк в зданиях и 0,2 Лк вне их.
Аварийное освещение в помещениях необходимо для эвакуации людей
потому, что выход из них в темноте опасен из-за продолжения работы оборудования.
Для аварийного освещения могут применяться только лампы накалива-
Лист
Изм. Лист
№ докум.
23
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
ния или люминесцентные; допускается присоединение к группам аварийного
освещения ламп ДРЛ или ДРИ для увеличения освещѐнности сверх нормированной для аварийного режима. Обычно для аварийного освещения применяют
самостоятельную схему питания.
Светильники аварийного освещения преимущественно выделяются из
числа светильников рабочего освещения; в помещениях, работающих в 1-2
смены, при мощности ламп рабочего освещения 200 Вт и более предпочтительна установка дополнительных светильников.
1.8.2 Расчѐт аварийного освещения
Аварийное освещение выполняем в строительном модуле здания, в посту металлообработки, в сварочном посту, в помещении КТП, трансформаторной и мастерской.
Рассчитаем аварийное освещение для поста металлообработки.
Руст.а = (5-10%)Руст.о.= (5-10%)·8320=416÷832 Вт;
где, Pуст.а - расчѐтная мощность аварийной осветительной установки, в
кВт.
Определим номинальный ток аварийной осветительной установки поста
металлообработки:
Iн=Руст.а1·103/2 · Uн · соsφ, (А)
Iн=880/220·0,9=4,4 А
Выбираем провод АПВ 2×2,5 мм2, Iдл=20 А. Выбранное сечение провода проверяем по потере напряжения:
∆U=Руст.а1·Lа1/C·Sа1=0,08·11/7,4·2,5=0,05%≤ 2,5%, что удовлетворяет
условию выбора по потере напряжения.
где Lа1-длина группового аварийного кабеля, L=11 м (выбираем из плана
помещения).
S-сечение кабеля, мм2. S=2,5 мм2.
Лист
Изм. Лист
№ докум.
24
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Для остальных аварийных групп площадки выберем такой же провод.
Рассчитываем ток уставки группового автомата. Согласно справочника,
выбираем коэффициент, учитывающий ток уставки автомата, Ку=1,4:
Iуст. = К у· Iн =1,4· 0,07=0,1 А.
Выберем однофазный автоматический выключатель типа А3161 на номинальный ток 50 А, с номинальным током расцепителя 6 А.
1.9 Выбор схемы питания, типа осветительных щитов, проводов и
способа их прокладки
Схемы питания осветительной сетей зависит от категории нагрузки. Питание нагрузок III – категории может производиться от одной трансформаторной подстанции. Аварийное и рабочее освещение должны при этом иметь самостоятельное питание, начиная от распределительного щита подстанции.
Для электронагрузок II категории при соблюдении ряда условий (наличие централизованного резерва трансформаторов, питание трансформатора при
кабельных не менее чем двумя кабелями и др.) формально также допустимо
питание от одной однотрансформаторной подстанции. В действительности для
осветительных нагрузок II категории желательно иметь более надежную схему
питания.
В большинстве случаев электронагрузки II категории имеют ту же схему
питания, что и нагрузки I категории.
При питании осветительной установки здания более чем от одной
трансформаторной подстанции для рабочего и аварийного освещения используются разные трансформаторы.
Надѐжность работы осветительной установки зависит от выбранной
Лист
Изм. Лист
№ докум.
25
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
схемы питания.
При выборе схемы питания, учитываются необходимая степень надѐжности, требуемый уровень и постоянство напряжения у источников света, экономичностью установки.
Схема питания осветительной установки от одной трансформаторной
подстанции для потребителей второй категории (рис. 2).
При наличии на объекте одной трансформаторной подстанции питание
различных нагрузок (силовой, рабочего и аварийного освещения) рекомендуется производить самостоятельно получающим питание от шин низкого напряжения, таким образом, осветительная сеть запитывается по радиальной, как
наиболее целесообразной в данных условиях.
Рисунок 2- Схема питания осветительной установки от одной ТП
1-трансформаторная подстанция, 2-силовая нагрузка,
3-основное освещение, 4-аварийное освещение.
Достоинство радиальной схемы питания заключается в высокой надежности электроснабжения и удобстве эксплуатации. При повреждении провод
или коротком замыкании прекращает работать один или несколько светильников, подключенных к поврежденной линии. В этом случае погасание всего
освещения возможно лишь при выходе из строя трансформатора, что практически исключено.
Лист
Изм. Лист
№ докум.
26
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Согласно ПУЭ ток защитных аппаратов на групповых линиях не должен
превышать 25 А, а при газоразрядных лампах 125 Вт и ламп накаливания 500
Вт – 63 А.
Число ламп на группу не должно превышать – 20, а при питании световых карнизов, панелей и т.д., люминесцентных светильников на 2 и более лампы – не более 50.
К группам, питающим светильники, разрешается присоединение осветительных штепсельных розеток и трансформаторов малого напряжения.
Щитки в основном выпускаются с автоматическими выключателями.
При установке в помещениях с тяжелыми условиями среды рекомендуется
применении щитков серии ПР 9000 и ОПМ. В помещениях с нормальными
условиями среды – щитков серии СУ 9000; ОП; ОЩВ.
Во взрывоопасных зонах следует принимать щитки типы ЩОВ. Для
утопленной установке (в нишах) следует принимать щитки СУ 9000; УОЩВ;
ЩО 31 – ЩО 33.
В качестве магистральных щитов рекомендуется применять шкафы с
предохранителями типа СП – СПУ.
Способы выполнения сетей должны обеспечивать надежность, экономичность, индустриальность монтажа. В общественных административно – бытовых, инженерно – лабораторных и др. подобных зданиях должна применятся
скрытая прокладка проводов. Для скрытых прокладок осветительных линий
используются плоские провода ППВС, ПН, ПППС и др.
Сети производственных и вспомогательных зданий следует выполнять
открыто: тросовыми проводами, кабелями и защитными проводами на изоляторах, в лотках, коробах, в трубах, шинопроводами. Проводки шнурами ПРД;
ПРВД; ПРДШ и только для временных проводок.
Выбор напряжения – определяется следующими условиями:
- требованиями техники безопасности;
- экономичностью;
Лист
Изм. Лист
№ докум.
27
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
- существующей номенклатурой источников света.
В осветительных установках общего освещения применяется система
напряжения 380/220 В с глухозаземлѐнной нейтралью.
В помещениях без повышенной опасности для питания светильников
общего и местного освещения общераспространѐнным является напряжение
220 В. В помещениях с повышенной опасностью либо применяются взрывозащищѐнные светильники, либо напряжение 36 В.
Для питания осветительной нагрузки строительной площадки жилого
дома применим осветительные щитки типа ОЩВ-12 защищѐнного исполнения
для утопленной установки, на 12 групп, с автоматами на группах А3161 и на
вводе А3114.
Групповые осветительные сети выполняем кабелем марки ВВГ и проводом типа АПВ по стенам открыто. Кабели с подстанции до щитка прокладываем на специальных скобах по строительным и металлическим конструкциям.
Выключатели устанавливаем на высоте 1,5 м, штепсельные розетки на высоте
0,8 м.
Все не токоведущие металлические части осветительного оборудования
должны быть заземлены. Осветительные щиты применяемые в проекте, соответствуют ОСТ 36.13-90 «Щиты и пульты систем автоматизации технологических процессов. Общие технические условия». Все электромонтажные работы
выполняются в соответствии с «Правилами устройства электроустановок» и
СНиП «Электротехнические устройства» 3.05.06-85.
Лист
Изм. Лист
№ докум.
28
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
1.10 Определение электроэнергетических параметров распределительной сети, проверка сети на потерю напряжения
Расчѐт осветительной сети заключается в определение сечения проводников на каждом участке.
Выбор сечений проводов осветительной сети производится с учѐтом следующих требований:
- расчѐтные токи не должны превышать длительно допустимых значений
для принятых проводников их сечений при заданном способе прокладке.
Iпр  Iдл ;
- напряжение у последнего светильника не должно снижаться ниже допустимого предела, определение сечения линии удовлетворяющего этому требованию называется расчѐтом по потере напряжения (не более 2,5%);
-
механическая
прочность
проводников
должна
соответствовать,
наименьшему сечению проводников обеспечивающих их механическую прочность при способе прокладки.
Сечения проводников, выбранные в соответствии с каждым из указанных
требований, могут различаться между собой. Выбирается наибольшее из них,
отвечающее вышеуказанным требованиям.
Рассчитаем групповой ток для однофазной сети с нулѐм в группах.
Расчѐт выполним для строительного модуля здания:
Iн1=Руст1 /2·Uф· соsφ
где Руст1 – активная мощность нагрузки группы, Вт;
Руст1=3200 Вт
cоsφ = 0,9;
Uф – фазное напряжение, В
Uф=220А
Iн4= 3200/2·220·0,9 =8,1 А
Лист
Изм. Лист
№ докум.
29
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Выбираем двухжильный провод АПВ с сечением жилы равной 2,5 мм2 и
Iдоп=20А.
Проверяем выбранный провод по допустимому току и по потере напряжения.
Iдоп ≥ Iрасч,
20 А ≥ 8,1 А, условие выполняется.
Проводники электрической энергии, как известно, обладают электрическим сопротивлением, зависящим от материала, из которого они изготовлены,
длинны и их сечения. Сопротивление возрастает с увеличением длины проводника и уменьшения его сечения.
При прохождении тока в сети за счѐт сопротивления проводников происходит снижение напряжения по длине линии.
Разность значений напряжения в начале и конце линии называется его
потерей.
Согласно ПУЭ падение напряжения у наиболее удалѐнных светильников
не должно превышать 2,5% номинального напряжения ламп.
 U=Руст.1·L/C·S=3,2·60/7,4·2,5=10,4%≥2,5%, что не удовлетворяет усло-
вию выбора по потере напряжения.
Увеличиваем сечение провода до 16 мм2 и выбираем провод
АПВ 2×16 мм2 Iдл=60 А
Выполним проверку кабеля на потерю напряжения.
∆Uохр =3,2·60/7,4·16=1,6% ≤ 2,5%, что удовлетворяет условию выбора по
потере напряжения.
Остальные кабели выбираем аналогично, данные сводим в таблицу.
Защита сети от тока короткого замыкания выполняется плавкими вставками предохранителей или автоматами с расцепителем.
Плавкую вставку предохранителя выбираем по условию Iвст > Iдл.
Для группы 1 строительного модуля здания с током 8,1 А выбираем
предохранитель типа ПР-2-15 на номинальный ток 15 А и ток вставки 10 А.
Лист
Изм. Лист
№ докум.
30
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Аналогично выбираем предохранители для остальных групп и сводим в
таблицу:
Таблица 10 -Технические данные предохранителей
№ гр
Ргр,
Вт.
1120
1600
1600
1200
1600
320
1
2
3
4
5
6
Iгр, А.
5,7
8,1
8,1
6,1
8,1
1,6
Основные характеристики
Тип
Iном, А
Iвст, А
ПР-2-15
15
10
ПР-2-15
15
10
ПР-2-15
15
10
ПР-2-15
15
10
ПР-2-15
15
10
ПР-2-15
15
6
Выбираем автоматические выключатели.
Условия выбора: Iрасц > Iдл.
Для группы 1 строительного модуля здания при токе группы 8,1 А выбираем однополюсный автомат А 3161 с номинальным током 50 А и тепловым
расцепителем на номинальный ток 15 А. Вводной автомат выбираем типа
А3114/7 с номинальным током автомата 100А. Выбранные автоматы сводим в
таблицу:
Таблица 11 -Технические данные автоматических выключателей
Группа
Ргр,
Вт
Iгр, А
1
2
3
4
5
6
1120
1600
1600
1200
1600
320
5,7
8,1
8,1
6,1
8,1
1,6
Основные характеристики
Тип
Iном, А
Число
Iрасц,
автомата
полюсов
А
А3161
50
1
15
А3161
50
1
15
А3161
50
1
15
А3161
50
1
15
А3161
50
1
15
А3161
50
1
15
Выбираем электроустановочные изделия: для освещения территории
выключатель двухполюсный ПВМ2-60, Iном=63 А, для остальных помещений –
выключатели утопленной установки типа 02010, Iном=6 А.
Лист
Изм. Лист
№ докум.
31
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
1.11 Определение электроэнергетических параметров питающей сети и проверка сети на потерю напряжения
Определим расчѐтный ток, проходящий по сети. Определим сечение кабеля, идущего от подстанции до осветительного щитка, запитывающего цех,
учитывая, что часть светильников будут задействованы в аварийном освещении, по формуле:
Iм = Руст.о./1,73·Uм·соsφ=7440/1,73·380·0,9=12,6 А
Руст.о= Руст - Руст.а =8320-880=7440 Вт
Руст.а = (5-10%)Руст.о.= (5-10%)·8320=416÷832 Вт; принимаем Руст.а=880
Вт, исходя из условия выбора конкретных светильников в помещениях.
где, Uм=380 В, напряжение в магистральной сети.
соsφ=0,9
По току выбираем кабель из справочника – ВВГ 5х1,5 мм2 Iдл=17 А.
Выполним проверку кабеля на потерю напряжения.
 Uм = Руст·Lм/C·SМ=7,44·70/1,5·72= 4,8 %≥ 2,5%
где, Lм – длина магистральной линии (определяется по плану цеха и задания на проектирование, где сказано: электроснабжение обеспечивается от
цеховой трансформаторной подстанции 10/0,4 кВ, расположенной на расстоянии 50 м от здания цеха), таким образом, Lм =70 м.
Это не удовлетворяет требованиям ПУЭ по потере напряжения. Выберем другой кабель с большим сечением: ВВГ 5×2,5 мм2 Iдл=22 А.
Определить потери напряжения:
 UМ = 7,44·70/2,5·72= 2,9 %≥2,5%
Выберем следующее сечение кабеля: ВВГ 5×4 мм2 Iдл=31 А.
 UМ = 7,44·70/4·72= 1,8 %≤2,5%
Что удовлетворяет условию выбора.
Для защиты питающей сети выбираем предохранитель типа ПР-2-60 на
номинальный ток 60 А и ток плавкой вставки 20 А и трѐхфазный вводной ав-
Лист
Изм. Лист
№ докум.
32
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
томат типа А3114/7 с номинальным током автомата 50А и с тепловым расцепителем на номинальный ток 20 А.
Таблица 12 - Выбор осветительных щитов
Обозначение
по плану
Тип
щитка
Аппараты защиты и управления
на группах
на вводе
тип
количество
ЩО
ОЩВ-12
А3114
А3161
12
Размеры,
мм
716×400×155
Ток тепловых
расцепителей
групповых
автоматов, А
10 А
1.12 Расчет электрических нагрузок
Расчѐт электрических нагрузок цеха необходим для выбора распределительных пунктов питающих кабель и мощности силовых трансформаторов.
Силовые нагрузки определяем методом коэффициента максимума или
упорядоченных диаграмм с применением для каждой группы электроприѐмников соответствующих расчѐтных коэффициентов.
Исходящими данными для проектирования являются данные нагрузок
на установленное электрооборудование согласно таблице 13.
Разделим все электроприѐмники на группы с разными режимами работы, для которых характерны одинаковые коэффициенты использования.
Группа А (ки<0,6):
1) электроталь, потребитель: № 19 (ки=0,1)
2) фрезерно-сверлильные станки, потребители: №№ 3,4,17,18 (ки=0,14)
3) автоматы, потребители: №№ 1,2,12,13,14,15,16 (ки=0,17)
4) сварочные агрегаты, потребители: №№ 5,6,7,8 (ки=0,2)
Группа В (ки≥0,6):
5) климатические установки, потребитель № 9,10,11,20 (ки=0,6)
Лист
Изм. Лист
№ докум.
33
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Групповая номинальная мощность определяется, как сумма номинальных мощностей всех электроприѐмников группы.
∑Рн=Р1×n1+ Р2×n2+ …. Рn×nn
Находим расчетную среднюю максимальную мощность электроприемников. Расчет мощностей проводим по всем потребителям электроэнергии цеха.
Определяем среднюю активную мощность
∑Рсм=Р1∙КU1+ Р2∙КU2+…. Рn∙КUn
Определяем среднюю реактивную мощность
∑Qсм=Р1∙tgφ1+ Р2∙tgφ2+….. Рn∙tgφn
Определяем средний коэффициент использования
КUcp=∑Рср/∑Рн
Определяем эффективное число электроприѐмников
m=Pмакс/Pмин
где, Pмакс – наибольшая мощность одного электроприѐмника
Pмин – наименьшая мощность одного электроприѐмника
Определяем максимальный коэффициент по кривым зависимостям
Кмакс=f(nэ КUcp)
Определяем максимальную мощность силовых электроприѐмников
Pмакс с= Кмакс∙∑Рсм
Определяем максимальную реактивную мощность
Qмакс=1∙∑Qсм
Расчетная мощность (Рр) определяется через коэффициент максимума и
коэффициент использования, по методу упорядоченных диаграмм:
Рмакс.с = Км· Кn·Ру = Км· Рсм;
Qмакс = Рр· tq φ;
Sмакс =
=
= 202,44 кВ·А
Определяем максимальный ток
226 А
Iмакс=
Лист
Изм. Лист
№ докум.
34
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
1.13 Выбор технических параметров и характеристик силовых
трансформаторов цеховой подстанции
Учитывая нагрузку строительной площадки, выбираем силовой трансформатор для подстанции.
На подстанциях рекомендуется устанавливать не более двух трансформаторов.
Для проектируемых подстанций, если неизвестен график нагрузки потребителей, мощность трансформаторов выбирается на основании расчетной
максимальной нагрузки.
Основным фактором, определяющим число трансформаторов, является
категория бесперебойности электроснабжения электроприемников, питаемых
от одной подстанции.
При относительно небольшом количестве (до 30%) электроприемников I
и II категории, рекомендуется принять однотрансформаторные подстанции. Резервирование потребителей I и II категории обеспечивается по перемычкам на
низшем напряжении от соседних подстанций, имеющих питание от второго независимого источника.
Если на подстанции преобладают электроприемники I и II категорий,
особенно в случаях, когда I категории – более 30%, безусловно, устанавливают
двухтрансформаторные подстанции: при выходе из строя одного из одного
трансформаторов, оставшийся берет на себя всю нагрузку подстанции.
Наиболее широко на промышленных предприятиях применяются двухтрансформаторные ТП, обеспечивающие питание ответственных потребителей
(I и II категории) при выходе из строя одного из трансформаторов.
Так как цех относится ко второй категории по электроснабжению, устанавливаем два силовых трансформатора.
На двухтрансформаторной подстанции мощность трансформатора вы-
Лист
Изм. Лист
№ докум.
35
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
бирается с учетом необходимой мощности при выходе из строя одного из
трансформаторов. Оставшийся в работе трансформатор должен принять на себя
всю нагрузку подстанции (или с некоторым ее ограничением – за счет отключения потребителей III категории), учитывая допустимую аварийную перегрузку. Значение перегрузки трансформатора в аварийном режиме работы подстанции устанавливается ПУЭ и стандартом на трансформаторы. ПУЭ допускает
перегрузку на 40% на время максимума общей суточной продолжительности не
более 6 ч в течении 5 суток.
Таким образом, если в нормальном режиме трансформаторы нагружены
на 75% и меньше, то условие выбора номинальной мощности каждого трансформатора на двухтрансформаторной подстанции выглядит следующим образом:
Sном.т ≥ Sп.а/1,4
где Sп.а – мощность нагрузки подстанции в послеаварийном режиме,
кВ·А
Sном.т ≥ 202,65/1,4≥306,18 кВА
По стандартной шкале номиналов напряжений предварительно выбираем силовой трансформатор мощностью 160 кВ·А
Проверяем выбранный трансформатор по коэффициенту загрузки и коэффициенту перегрузки в аварийном режиме:
Кз = Smax/n·Sном.тр,
где Кз = (0,6 – 0,8) – коэффициент загрузки трансформатора;
n-количество трансформаторов.
Таким образом:
Кз =202,65/2·160 = 0,46.
Коэффициент перегрузки будет равен:
Кпер = Smax/(n-1)·Sном.тр = 202,65/(2-1)·160 = 0,93 ≤ 1,4.
Данный трансформатор будет недогружен.
Лист
Изм. Лист
№ докум.
36
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
По стандартной шкале номиналов напряжений выбираем силовой
трансформатор с меньшей мощностью 100 кВ·А
Проверяем выбранный трансформатор по коэффициенту загрузки и коэффициенту перегрузки в аварийном режиме:
Кз =202,65/2·200 = 0,74.
Коэффициент перегрузки будет равен:
Кпер = 202,65/100 = 0,93 ≤ 1,49.
Что не удовлетворяет условию выбору.
Окончательно выбираем трансформатор ТМ-250/10/0,4.
Таблица 15 – Технические характеристики силового трансформатора
Мощность,
кВ∙А
Тип
ТМ250/10/0,4
250
Напряжение
обмоток, кВ
Потери,
кВт
ВН
НН
х. х.
к. з.
10
0,4
0,56
2,65
Напряжение
К. З. на ноТок х.х.
минальной
%
ступени,
Uк.з %
2,4
4,5
1.14 Назначение и техническая характеристика мостового крана
Сварочные трансформаторы (выпрямители) выполняются с неуправляемыми вентилями и с тиристорами (управляемыми).
Структурная схема (рис. 3) включает следующие основные узлы:
 Понижающий сухой сварочный трехфазный трансформатор (Тр.С).
Трансформатор сварочный с повышенным рассеянием выполнен с подвижными катушками вторичных обмоток. Дня расширения диапазонов сварочного тока при наличии переключающего устройства первичная обмотка может соединяться «звездой» или «треугольником», а регулирование выпрямленного
Лист
Изм. Лист
№ докум.
37
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
напряжения осуществляется переключением отпаек первичной обмотки каждой
фазы. Вторичная обмотка собрана по шестифазной схеме или по трехфазной.
 Выпрямительный блок (ВБ). Выполняется на селеновых вентилях или
кремниевых диодах.
 Дроссель (Др.) для ограничения скорости нарастания тока при КЗ
электрода.
 Вентилятор (В), для охлаждения потоком воздуха полупроводниковых вентилей, так как они чувствительны к повышению температуры.
 Аппаратура пуска, регулирования и защиты (АПРЗ).
 Контрольно-измерительные приборы (КИП), для контроля выпрямленного напряжения и сварочного тока.
Рисунок 3- Структурная схема мостового крана
На неуправляемых вентилях построены однопостовые и многопостовые
выпрямители.
1. Типа ВСС (на токи 120 и 300 А), селеновые и ВКС (на токи 120 и 300
А), с кремниевыми диодами — однопостовые, однодиапазонные. Наиболее но-
Лист
Изм. Лист
№ докум.
38
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
выми являются выпрямители с кремниевыми диодами типа ВД (на 300 А),
оснащенные переключателем диапазонов, однопостовые, двухдиапазонные.
На рисунке 4 приведены внешние вольт-амперные характеристики
(ВАХ) для выпрямителя «ВДГ-301». Так как силовой трансформатор выполнен
с подвижными катушками вторичных обмоток, диапазон рабочих токов и
напряжений определяется их положением (раздвинуты или сдвинуты) по отношению к основной.
Рисунок 4- Внешние ВАХ для выпрямителя «ВДГ-301»
При раздвинутых катушках — диапазон малых значений рабочих параметров (линия 1-3), а при сдвинутых — диапазон больших (линия 2-4).
При этом справедливо соотношение:
Uв = 20 + 0,04·Iсв,
где Uв — рабочее напряжение на зажимах выпрямителя, В;
Iсв — рабочий сварочный ток, А.
Однодиапазонные сварочные трансформаторы имеют круто падающие
внешние ВАХ и предназначены для ручной дуговой сварки.
Лист
Изм. Лист
№ докум.
39
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Например, BCC-300 имеет следующие показатели: Iном.св=300 А при
ПРном=65 %, пределы регулирования сварочного тока от 35 до 330 А во всем
диапазоне, Uв.х.х. = 58...65 В, Uв.ном = 25 В.
Двухдиапазонные сварочные трансформаторы имеют две внешние (по
выбору) ВАХ: полого падающую (или крутопадающую) и жесткую. Предназначены для сварки плавящимся электродом в среде защитных газов или для
автоматической сварки под флюсом (сварочные трансформаторы на токи 500 и
1000 А соответственно).
2. Типа ВКСМ и ВДМ (на токи 1000 и 1600 А соответственно), с кремниевыми диодами и жесткими ВАХ, многопостовые.
Они отличаются друг от друга только большим током, который достигается параллельным соединением трех диодов в каждой фазе. Комплектно
со сварочным трансформатором поставляются балластные реостаты для получения падающих характеристик и регулирования тока сварочных постов.
Электрическая схема силового блока сварочного трансформатора
ВКСМ-100 представлена на рис. 5 в качестве примера.
Рисунок 5- Схема силового блока мостового крана
Лист
Изм. Лист
№ докум.
40
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Вентильный блок (ВБ) собран по шестифазной кольцевой схеме. Сварочный трансформатор «Тр.С» имеет вторичную обмотку в виде двух комплектов трехфазных обмоток.
Первичная обмотка соединена в «треугольник», отпайки которого можно с помощью переключателя «П» переключать. Это позволяет повысить вторичное напряжение на 5%, чтобы получить номинальное напряжение на выходе выпрямителя при пониженном напряжении сети. Для получения номинального тока сварки в каждой фазе соединены параллельно по 2 вентиля.
Контроль рабочих параметров производится по амперметру (А) и вольтметру (V).
На управляемых вентилях (тиристорах) созданы наиболее совершенные
однопостовые универсальные выпрямители типа ВДУ (на токи 500, 1000 и 1600
А), имеющие круто падающие и жесткие характеристики. Они обеспечивают
разнообразные сварочные операции. В целом тиристорные выпрямители представляют собой замкнутую систему автоматического регулирования (САР) с
отрицательной обратной связью (ООС) по току — при падающих внешних
ВАХ и положительной обратной (ПОС) связью по выходному напряжению —
при жестких ВАХ.
Возможна и одновременная работа «ООС» и «ПОС» для получения заданной крутизны полого падающих ВАХ.
Управление тиристорами импульсное от блока импульсно-фазового
управления (БИФУ), на вход которого подается усиленная разность заданного
значения сигнала и сигнала обратной связи по току (ООС), пропорционального
текущему значению тока сварки.
Поступающие на тиристорный блок импульсы обеспечивают поддержание сварочного тока с заданной точностью.
В таблице 16 приведены технические характеристики мостового крана
ВДГ-301
Лист
Изм. Лист
№ докум.
41
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Таблица 16-Технические характеристики мостового крана ВДГ-301
Марка
выпрямителя
Напряжение, В
Питаю- Холосто- Сварщей сети го хода
ки
ВДГ-301 220,0380
72…78
Пределы регулирования сварочного тока
Потребляемая мощность, кВА
70…500
40,0
18…50
cosφ К.П.Д.
Масса,
кг
0,35
365
82
1.15 Выбор рода тока и величины напряжения для питания мостового крана
Приемники электрической энергии современных промышленных предприятий могут быть разделены на группы, различающиеся по мощности, режиму работы, напряжению, роду тока.
Согласно ГОСТ 21128-83 нормальные напряжения электрических сетей
в установках до 1000В должны соответствовать: при трехфазном переменном
токе – 220, 380 В или 660 В, при постоянном токе – 110, 220, 440 В.
Напряжение 660 В переменного трехфазного тока, применяемое в
настоящее время для питания силовых электроприемников на предприятиях
некоторых отраслей промышленности, для целей освещения по ряду причин не
используется, другие же виды напряжения не могут дать сколько-нибудь выгодных решений в экономическом отношении, в том числе и по расходу цветного метала. Постоянный же ток в данных условиях не применяется, так как
по условиям технологического процесса в нем нет необходимости.
Для осветительных установок, как принято, должно применяться
напряжение:
- переменного тока при заземленной нейтрали не выше 380/220 В;
- переменного тока при изолированной нейтрали и постоянного тока –
не выше 220 В.
Напряжение 12 и 36 В применяется, преимущественно для местного и
Лист
Изм. Лист
№ докум.
42
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
переносного освещения лампами накаливания.
В настоящее время для светильников местного освещения, в частности,
поставляемого комплектно со станками, применяется напряжение 24 В (при
люминесцентных лампах -110 В).
Исходя из вышеизложенного, для питания мостового крана выбираем
переменный ток с номинальным напряжением 380/220 В. Выбор этого напряжения, обеспечивает возможность использования общих трансформаторов для
питания силовой и осветительной нагрузки, а также снижение потерь электроэнергии в цеховых сетях по сравнению с напряжением 220/127 В.
Преимущественно на промышленных предприятиях применяются осветительные сети переменного тока с глухо-заземленной нейтралью.
Сети с изолированной нейтралью напряжением 220 В и ниже применяются, в основном, в специальных электроустановках при повышенных требованиях к электробезопасности.
1.16 Описание электрической принципиальной схемы мостового
крана
На рисунке 6 представлена электрическая принципиальная схема мостового крана.
Назначение
Для защиты, контроля, сигнализации и управления процессом электросварки выпрямленным током.
Основные элементы схемы
Лист
Изм. Лист
№ докум.
43
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
ТА - трансформатор сварочный, вторичная обмотка включена по 6фазной схеме.
TV1, TV2 - трансформаторы управления, для питания схем управления
тиристорами и сварочным током (AA).
AVS - силовой блок вентилей (тиристоров), для выпрямления и изменения величины сварочного тока.
LR1, LR2 - реактор уравнительный и сглаживающий (для ограничения
скорости нарастания сварочного тока).
Рисунок 6- Принципиальная электрическая схема
мостового крана
M - двигатель вентилятора, для охлаждения AVS.
KM1 - контактор линейный, для подключения к сети и пуска M.
Лист
Изм. Лист
№ докум.
44
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
ВP - контакт реле ветрового, для контроля потока воздуха
KM2 - контактор линейный, для подключения к сети ТA.
QF - выключатель автоматический с расцепителем независимым QS (для
аварийного отключения кнопкой SВА).
Органы управления
SA — универсальный переключатель, для выбора способа управления
(«А» — автоматическое, «О» — отключено, «Р» — ручное).
SA1 — переключатель контакторов скоростей при «ручном» управлении
вентиляторов («О» — отключено, «М» — малая скорость, «С» — средняя скорость, «Б» — большая скорость).
KK1 (KS1 и KS2) — регулятор температуры с выходными реле, для «автоматического» управления вентиляторами при малых отклонениях температуры воздуха в помещении от Тзад°С (Т1°С > Тзад°С > Т2°С).
KK2 (KSЗ и KS4) — регулятор температуры с выходными реле, для «автоматического» управления вентиляторами при больших отклонениях температуры воздуха в помещении от Тзад°С (Т3°С >> Тзад°С >> Т4°С).
Режимы управления.
SA - «I» и SA1 - «f» - «полуавтоматическое управление при «падающей»
вольт-амперной характеристики (ВАХ) и Uв = 50...24 В, Iсв.ном = 500 А.
SA - «I» и SA1 - «а» - «полуавтоматическое управление» при «жесткой»
ВАХ и Uв = 50...24 В, Iсв.ном = 500 А.
SA - «II» и SA1 - «а» - «полуавтоматическое управление» при «жесткой»
ВАХ и Uв = 25...15 В, Iсв.ном = 500 А.
Работа схемы.
Исходное состояние.
Поданы все виды питания (включен QF), SA - «I», SA1 - «f».
Лист
Изм. Лист
№ докум.
45
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Горит HL «питание». Сварочный трансформатор подключен к сети.
Пуск.
SB1↑↓ - собирается цепь [КM1] (SB1).
[КM1]↑ - подключается к сети ТV1, (M) и пускается (КM1:1...3), создается поток охлаждающего воздуха,
- становится на самопитание (КM1:4).
Поток воздуха приводит к срабатыванию реле ветрового (ВP), собирается цепь [KM2].
[KM2]↑ - подключается к сети ТA (КM2:1...3).
Сварочный трансформатор работает на холостом ходу.
Работа схемы при сварке.
Сводится к рассмотрению работы A1 и формированию управляющих
сигналов.
Выбор вольт-амперной характеристики производится: SA («I» или «II»),
SA1 («падающая» или «жесткая»), резистором регулируемым в A1 (RP).
Контроль тока сварки (Iсв.р) по амперметру (PА), напряжения (Uв, и Uв.p)
по вольтметру (PV).
Управление режимами сварки.
Формирование управляющего сигнала возлагается на БУ.
Uу = Uсм – Uк; Uб = Uзад – Uос,
где Uу - управляющий сигнал, для формирования угла открытия тиристоров СБВ (выход БУ); Uсм - сигнал смещения (напряжение эмиттера UR6
транзистора); Uзад - задаваемое напряжение, для выбора внешней ВАХ (вольтамперной характеристики) сварочного трансформатора; Uос - сигнал отрицательной обратной связи (ООС) по току сварки, для поддержания величины выбранного Iсв; Uк - напряжение эмиттер-коллектор транзистора; Uб - напряжение
базы транзистора.
Лист
Изм. Лист
№ докум.
46
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Зависимости показывают, что управление сводится к изменению сигнала, подаваемого на базу транзистора (VТ), так как Uк = F(Uб). Изменение Uб
производится регулируемым резистором RP в A1.
Переключатели установлены в положение SA - «I» и SA1 - «f», что соответствует Uв = 50...24 В, Iсв.ном = 500 А.
Подключена ООС (Uос) по току сварки (для стабильного поддержания
величины Iсв) и транзистор VТ в A1.
Стабильную работу на выбранной внешней ВАХ сварочного трансформатора обеспечивает датчик тока AA, который формирует Uос.
AA представлен в виде магнитного усилителя W с обмотками: рабочей
(L1) и подмагничивающей (L2).
L1 через выпрямитель VD с фильтром R-C на выходе и SA1 подключается к A1. Выходом AA является Uос, поступающее на базу VТ (R2).
L2 включена в цепь сварочного тока, что обеспечивает изменение Uос в
зависимости от Iсв в соответствии с ВАХ магнитного усилителя W.
При сварке любые малые возмущения могут привести к отклонению
сварочного тока, а значит и к нарушению технологического процесса. AA позволяет такие отклонения снизить до минимальных значений и удерживать Iсв в
зоне заданной величины.
Например, при увеличении Iсв.р увеличится и Uос, что приведет к уменьшению Uб (прикроется VТ) и увеличению Uк. Uу уменьшится, следовательно,
угол открытия тиристоров уменьшится, что приведет к снижению Iсв.р и наоборот.
При работе с «жесткими» характеристиками переключатели установлены следующим образом: SA - «I» и SA1 - «a», что соответствует Uв = 50...24
В, Iсв.ном = 500 А или SA - «II» и SA1 - «a», что соответствует Uв = 25...15 В,
Iсв.ном = 500 А.
При этом: AA отключен от A1 (Uос отсутствует), а в A1 отключен VТ.
Лист
Изм. Лист
№ докум.
47
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Стоп.
SB2↓ - размыкается цепь [КM1] (SB2).
[КM1]↓ - отключается от сети M и ТV1 (КM1:1...3),
- размыкается цепь самопитания (КM1:4).
При этом: вентилятор останавливается, поток воздуха прекращается,
размыкается цепь [КM2] (ВP).
[КM2]↓ - отключается от сети AVS (КM2:1...3).
Сварочный трансформатор в исходном состоянии. Для полного отключения QF гаснет HL «питание».
Аварийное отключение.
SBA↑↓ - собирается цепь [QS] (SBA).
[QS]↑ - приводит в действие механизм отключения QF, QF↓.
Сварочный трансформатор полностью отключается от сети, все элементы возвращаются в первоначальное состояние.
Защита, блокировки, сигнализация.
 силовая сеть: от токов КЗ (QF с ЭМР) и перегрузок (KK1, KK2);
 цепи управления и M: от токов КЗ (FU1... FU3);
 блокировка: запрет на включение сварочного трансформатора при
отсутствии потока охлаждающего воздуха (ВР);
 сигнал предупредительный о наличии напряжения на сварочном
трансформаторе (HL «питание»);
 защита (фильтр С1 и С2).
Питание цепей.
3 ~ 380 В, 50 Гц - силовая сеть,
50... 15 В - сварочная сеть.
Лист
Изм. Лист
№ докум.
48
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
1.17 Выбор типа и расчѐт мощности электродвигателей для оборудования цеха
При выборе электропривода необходимо иметь в виду следующие требования ПУЭ (5.3.11).
Для привода механизмов длительной работы, не требующих регулирования скорости, независимо от их мощностей рекомендуется, как правило,
применять синхронные электродвигатели. Хотя система привода с синхронным
электродвигателем дороже, эксплутационные расходы на нее за счет более высокого КПД и возможности повышения соs φ системы электроснабжения ниже
расходов на привод с короткозамкнутым асинхронным электродвигателем.
Мощность синхронного двигателя значительно превосходит расчетную, то следует применять АД с КЗР.
Применение в приводе асинхронного электродвигателя с фазным ротором должно базироваться на следующем требовании ПУЭ (5.3.13).
Электродвигатели с фазным ротором применяются только в тех случаях,
когда асинхронные двигатели с короткозамкнутым ротором и синхронные
электродвигатели не могут быть применены по условиям режима работы электропривода.
Электродвигатель с фазным ротором надо применять тогда, когда по
пусковым условиям короткозамкнутый асинхронный электродвигатель не проходит или требуется регулирование скорости вращения. При необходимости
регулирования скорости привода производственного механизма вопрос о двигателе решается только после определения следующих основных показателей
привода: диапазон регулирования, плавности регулирования, условий нагрузки,
стабильности работы и экономичности привода. Если по каким-либо показателям не подходит двигатель с фазным ротором, то рассматривается вопрос о
применении электродвигателя постоянного тока. При этом надо обязательно
Лист
Изм. Лист
№ докум.
49
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
руководиться ПУЭ (5.3.14).
Выбор электродвигателя постоянного тока приводит к значительному
увеличению как капитальных затрат, так и эксплуатационных расходов.
Основным требованием, предъявляемым рабочими механизмами к приводным двигателям, является обеспечение заданной производительности механизма при надлежащей надежности и экономичности работы. Это требование
может быть удовлетворено лишь при условии выбора двигателя соответствующей мощности.
При выборе типа электродвигателя учитываем необходимую мощность,
скорость и механические характеристики.
Выбор двигателей производиться по каталогам и справочникам с соблюдением следующих условий:
- наиболее полное соответствия электродвигателя механизму по механическим свойствам;
- максимальное использование мощности электродвигателя в процессе
работы;
- соответствие электродвигателя условиям окружающей среды;
- соответствие электродвигателя параметрам окружающей среды.
При выборе электродвигателя по числу оборотов необходимо стремиться к тому, чтобы число оборотов двигателя и механизма совпадало. Это позволяет наиболее компактное размещение механизма и электродвигателя и избежать потери мощности в передачах.
На строительной площадке для привода технологического оборудования
применяются двигатели переменного трѐхфазного тока, асинхронные с короткозамкнутым ротором.
Выбор двигателей осуществляем согласно следующим условиям:
1. vz =
,
где z – скорость резания, м/мин;
Лист
Изм. Лист
№ докум.
50
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Т – стойкость резца (продолжительность работы резца до затупления),
мин;
С - коэффициент, характеризующий свойства обрабатываемого материала, резца, а также вид токарной обработки;
t – глубина резания, мм.;
s – подача, мм/об.;
m, x, y – показатели степени, зависящие от свойств обрабатываемого
материала, резца и вида обработки.
2. Fz = 9,81·
,
где Fz – усилие резания, Н;
– коэффициент, характеризующий обрабатываемый материал, материал резца и вид токарной обработки.
,
, , – показатели степени, зависящие от свойств обрабатываемо-
го материала, резца и вида обработки.
3. Pz = Fz·z/60·1000,
где Pz – мощность резания;
4. Рдв = Рz·/ст,
где ст – КПД станка при данной мощности резания.
Выберем двигатели для токарно-винторезного станка, мощностью 10,5
кВт.
Зная мощность двигателя, скорость вращения 1500 об/мин, по справочнику находим типоразмер двигателя: 4АА112М4У3 и остальные параметры.
Все двигатели определяем аналогично. Кроме того, для всех двигателей определяем следующие параметры: токи номинальные и токи пусковые для всех
двигателей.
н1 =
=
=2,17 А;
н2 = 1,2 А; н3 = 0,86 А; н4 = 0,86 А; н5 = 0,55 А;
п1 = н1· кi = 2,17·4,5 = 9,8 А;
Лист
Изм. Лист
№ докум.
51
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
кi – кратность пускового тока
п2 = 6,0 А; п3 = 4,3 А; п4 = 4,3 А; п5 = 2,75 А;
Результаты вычислений сводим в таблицу.
n,
об/м.
н,
А
S
%
Мmin/Мном
п/н
Главный
привод
Насос охла2
ждения
Гидроагре3
гат
Ускоренный
4
ход
Станок
1
Тип
Рн,
кВт
Мп/Мном
Назначение
№
двигателя
Мmax/Mном
Таблица 17-Выбор двигателей для токарно-винторезного станка.
4АА63А4У3
0,25
1500
0,86
8,0 68,0 0,65
2
1,6
7
4АА63А4У3
0,25
1500
0,86
8,0 68,0 0,65
2
1,2
5
4АА71В4У3
0,75
1500
2,17
8,7 72,0 0,73
2
1,6 4,5
4АА63В4У3
0,37
1500
1,2
9,0 68,0 0,69
2
1,6
6
-
10,5
-
22,9
-
-
-
7
КП
Д
%
cos
2,2
76
0,79
-
Аналогично выбираем двигатели для других станков, рассчитываем
номинальные и пусковые токи станков для расчѐта и выбора аппаратуры защиты для всего технологического оборудования площадки. Данные сводим в таблицу.
Таблица 18 – Характеристика технологического оборудования
Поз
Потребители
1,2
Копировально-фрезерные автоматы
3,4
Вертикально-фрезерные станки
9,10,11 Вентиляционные установки
12,13,14 Расточные автоматы
15,16 Токарные автоматы
17,18 Вертикально-сверлильные станки
19
Электроталь
20
Кондиционер
Характеристики станка
Iн.
(А)
Pном,
КПД cos Iп/Iн
(кВт)
8,8 86,5 0,84 7 16,8
15,1 88,5 0,88 7 29,5
6
77,0 0,83 5,0 14,2
4,5 85,0 0,85 7,0 9,5
5
85,0 0,85 7,0 10,5
1,8 68,4 0,7 4,9 5,6
1,6 81,0 0,85 6,5 3,5
16 88,5 0,88 7 31,3
Лист
Изм. Лист
№ докум.
52
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
1.18 Расчѐт и выбор пусковой и защитной аппаратуры электродвигателей
1.18.1 Назначение пусковой и защитной аппаратуры
Осуществляем выбор коммутационной и защитной аппаратуры. На
строительной площадке применяются коммутационные аппараты ручного
управления – рубильники, переключатели, пакетные выключатели и т. д. Это
связано с ненадобностью дистанционного или автоматического переключения
и небольшим количеством включений в час.
Для защиты электродвигателей от тока короткого замыкания служат автоматические выключатели без выдержки времени и предохранители, а для защиты от перегрузки – автоматы с выдержкой времени и тепловые реле, встроенные в магнитные пускатели.
Защита от токов короткого замыкания обязательна для всех электроприемников силовых, осветительных и электрических сетей. Она должна действовать с минимальным временем отключения и обеспечивать избирательность.
При кратковременных перегрузках вызванных пусковыми токами, или пиками
технологических нагрузок, аппараты защиты не должны отключать электроустановки.
По назначению аппараты делятся на три группы, пусковые – служащие
для пуска, остановки электродвигателей и защиты его от перегрузки.
1.18.2 Выбор автоматических выключателей
Для защиты установок от токов к.з. применяем электронные автоматические выключатели. В качестве защитных аппаратов применяются автоматические выключатели с электромагнитным и комбинированным расцепителем.
Лист
Изм. Лист
№ докум.
53
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Выбор уставок электромагнитных, комбинированных расцепителей производится по двум формулам:
- номинальный ток электромагнита автоматического выключателя выбирается по длительному расчѐтному току.
Выбираем автоматический выключатель для токарно-винторезного многоцелевого станка:
IЭ  IДЛ , IДЛ = IН = 22,9 А
IЭ – ток электромагнитного автоматического выключателя (А),
IДЛ – ток длительно допускаемый уставки (А).
- ток срабатывания отсечки электромагнитного и комбинированного
расцепителя Iср.э проверяем по максимальному кратковременному току.
Iср.э  Iкр = Iн ∙ кi (A)
где Iср.э – ток отсечки, срабатывания защиты (А),
Iкр – ток кратковременный, равный пусковому току (А),
кi – кратность пускового тока. Для токарно-винторезного станка кi=7,0;
Iср.э =7,0·22,9 =160,3 А.
Выбираем автоматический выключатель А3134 с номинальным током
200 А, и током расцепителя 200 А. Аналогично выбираем автоматы и для других электроприѐмников.
Таблица 19 - Автоматические выключатели
Поз
Расчѐтный ток
электроприѐмника
Iном, А
Iпуск, А
16,8
16,8
29,5
29,5
24,7
24,7
24,7
24,7
14,2
117,6
117,6
206,5
206,5
106,5
1
2
3
4
5
6
7
8
9
Номиналь- НоминальТип
ный ток
ный ток
автомата автомата, расцепителя,
Iа, А
Iр, А
РП-1/ПР9322-340
А3124
100
25
А3124
100
25
А3124
100
40
А3124
100
40
А3124
100
30
А3124
100
30
А3124
100
30
А3124
100
30
А3124
100
25
Кратность
уставки
Ку(ТР)
Ку(ЭМР)
Ток отключения,
Iоткл, кА
1,35
1,35
1,35
1,35
1,35
1,35
1,35
1,35
1,35
7
7
7
7
7
7
7
7
7
3,8
3,8
6
6
6
6
6
6
3,8
Лист
Изм. Лист
№ докум.
54
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Поз
Расчѐтный ток
электроприѐмника
Iном, А
Iпуск, А
10
11
М1
14,2
14,2
232,8
106,5
106,5
-
12
13
14
15
16
17
18
19
20
М2
9,5
9,5
9,5
10,5
10,5
5,6
5,6
3,5
31,3
79,1
66,5
66,5
66,5
73,5
73,5
27,4
27,4
22,8
219,1
-
Номиналь- НоминальТип
ный ток
ный ток
автомата автомата, расцепителя,
Iа, А
Iр, А
А3124
100
25
А3124
100
25
А3144
600
300
РП-2/ПР9322-339
А3124
100
15
А3124
100
15
А3124
100
15
А3124
100
15
А3124
100
15
А3124
100
15
А3124
100
15
А3124
100
15
А3124
100
40
А3134
200
120
Кратность
уставки
Ку(ТР)
Ку(ЭМР)
1,35
1,35
1,25
7
7
10
Ток отключения,
Iоткл, кА
3,8
3,8
35
1,35
1,35
1,35
1,35
1,35
1,35
1,35
1,35
1,35
1,25
7
7
7
7
7
7
7
7
10
12
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
6
15
1.18.3 Выбор предохранителей
Условия выбора предохранителя.
Номинальный ток отключения предохранителя должен быть не менее
максимального тока к.з. в месте установки. Номинальное напряжение предохранителя должно соответствовать номинальному напряжению сети.
Условия выбора плавких вставок.
Номинальный ток плавкой вставки выбирается наибольшим из следующих условий:
1) несрабатывание при максимальном рабочем токе:
Iв ≥ Iмах
2) при защите одиночного асинхронного двигателя с короткозамкнутым
ротором - несрабатывание при его пуске:
Iв ≥ Iпуск/k
где k – коэффициент, при защите электродвигателей с короткозамкнутым ротором и лѐгком пуске (длительностью 2 – 5 с) принимается равным 2,5,
при тяжелом пуске (около 10 с), и при частых пусках (более 15 в час) – 1,6 – 2.
Лист
Изм. Лист
№ докум.
55
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Для токарно-винторезного станка:
Iв = 22,9·7,0/2,5=64,1 А
Выбираем предохранитель типа ПН2-100 с номинальный ток плавкой
вставки Iв=80 А.
Все остальные предохранители рассчитываем аналогично, данные расчѐта сводим в таблицу.
Таблица 20 – Предохранители
Поз
Iн, А
1
2
3
4
5
6
7
8
9
10
11
16,8
16,8
29,5
29,5
24,7
24,7
24,7
24,7
14,2
14,2
14,2
Данные предохранителя
Ток
Ток плавкой
ТИП
патрона
вставки
РП-1/ПР9322-340
ПР2-100
60
45
ПР2-100
60
45
ПР2-100
100
100
ПР2-100
100
100
ПР2-60
60
35
ПР2-60
60
35
ПР2-60
60
35
ПР2-60
60
35
ПР2-60
60
45
ПР2-60
60
45
ПР2-60
60
45
1.18.4 Расчет распределительной силовой сети
Расчѐт распределительной сети заключается в определение сечения проводников запитывающих технологическое оборудование строительной площадки.
Выбор сечений проводов распределительной сети производится с учѐтом следующих требований:
- Расчѐтные токи не должны превышать длительно допустимых значений для принятых проводников их сечений при заданном способе прокладке.
Лист
Изм. Лист
№ докум.
56
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Iпр  Iдл ;
- Напряжение у производственного механизма не должно снижаться
ниже допустимого предела, определение сечения линии удовлетворяющего
этому требованию называется расчѐтом по потере напряжения (не более 5%);
- Механическая прочность проводников должна соответствовать,
наименьшему сечению проводников обеспечивающих их механическую прочность при способе прокладки.
Сечения проводников, выбранные в соответствии с каждым из указанных требований, могут различаться между собой. Выбирается наибольшее из
них, отвечающее вышеуказанным требованиям.
Выберем кабель к токарно-винторезному станку, Р=10,5 кВт.
Двигатели работают в длительном режиме, поэтому номинальный ток
рассчитываем по формуле:
Iн = Рн·103 / 3 ·Uн·cos· (А)
Iн = 10,5·103 / 3 380·0,76·0,79= 22,9 А
где cos= 0,79,  (КПД)=0,76
Расчѐтный ток 22,9 А. По условию длительного нагрева расчетным током
Iдоп  Iдл = 22,9 А
где Iдоп – допустимый ток проводника, А
Пo расчѐтному току выбираем из справочника сечение и тип кабеля.
Выбираем кабель АВВГ 4х4 мм2. Длительно допустимый ток кабеля 24 А.
Выбранный кабель нужно проверить по потере напряжения.
Согласно ПУЭ потеря напряжения в силовых сетях не должно превышать 5%.
Потерю напряжения для данного потребителя рассчитываем по формуле:
U=P·L/C·S=10,5·4/4·44=0,2 ≤ 5%
где Р – мощность потребителя, кВт, Р=10,5 кВт.
Лист
Изм. Лист
№ докум.
57
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
L – длина кабеля от щитка до станка, м, L=4 м (определяется из плана
помещения).
С – коэффициент учитывающий материал проводника и условия прокладки, С=44.
S – сечение в мм2, S=4 мм2.
Выбранный кабель удовлетворяет данному условию.
Все остальные кабели рассчитываем аналогично, данные сводим в таблицу.
Таблица 21- Питающие провода и кабели
16
17
19
20
Сварочный трансформатор
Токарно-винторезный станок
Трубогибочный станок
Ножницы механические
Кран-погрузчик
Башенный кран
Трансформатор термообработки
бетона
Подъѐмник мачтовый грузовой
Станок наждачный
Вертикально-сверлильный станок
Потери, (%)
1
2
3
4
5
6
Потребители
РП-1
АВВГ
АВВГ
АВВГ
АВВГ
АВВГ
АВВГ
4×2,5
4×4
4×2,5
4×2,5
4×6
4×16
11
4
2
5
15
4
17
24
17
17
29
60
11
4
2
5
15
4
0,4
0,2
0,0
0,1
0,7
0,2
АВВГ
4×4
40
24
40
2,9
АВВГ
АВВГ
4×4
4×2,5
53
60
24
17
53
60
2,8
1,3
АВВГ
4×2,5
54
17
54
1,1
марка
Сечение,
(мм2)
Поз
Длина, (м)
Линия
Длительно
допустимый ток
Расчѐт- Фактиченый, А ский, А
1.18.5 Расчет и выбор кабелей для питающей силовой сети
Расчѐт кабелей магистральной сети производим по суммарным номинальным токам.
Рассчитываем токи и выбираем кабели, от которых питаются распределительные пункты строительной площадки.
Выберем кабели для питания РП-1,
Лист
Изм. Лист
№ докум.
58
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Для РП-1 номинальная мощность потребителей 91,5 кВт, ток нагрузки
определяем по формуле:
Iм1 = Рм1·103 / 3 ·Uн·cosср,
Iм1 = 91,5·103 / 3 ·380·0,86=161,8 А
cosср=0,86, средний коэффициент мощности станков запитанных от
РП-1.
Выбираем кабель марки АВВГ 3×120+1×95 мм2 с длительно допустимым током 190 А.
Выбранное сечение кабеля проверяем по потере напряжения.
Потерю напряжения рассчитываем по формуле:
Uм1=Pм1·Lм1/C·Sм1=91,5·16/44·120=0,3 % < 5%, что подтверждает правильность выбора.
Lм1=16 м выбираем из плана участка.
Выберем кабели для питания РП-2,
Для РП-2 номинальная мощность потребителей 29 кВт, ток нагрузки
определяем по формуле:
Iм1 = Рм1·103 / 3 ·Uн·cosср,
Iм1 = 29·103 / 3 ·380·0,86=51,3 А
cosср=0,86, средний коэффициент мощности станков запитанных от
РП-1.
Выбираем кабель марки АВВГ 4×16 мм2 с длительно допустимым током 54
А.
Выбранное сечение кабеля проверяем по потере напряжения.
Потерю напряжения рассчитываем по формуле:
Uм1=Pм1·Lм1/C·Sм1=29·21/44·16=0,9 % < 5%, что подтверждает правильность выбора.
Lм1=21 м выбираем из плана участка.
Кабели прокладываем по стенам на монтажных скобах и в трубах в полу.
Лист
Изм. Лист
№ докум.
59
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
1.18.6 Выбор защиты питающей силовой сети
Согласно ПУЭ защите от перегрузки и токов КЗ подлежат:
1) сети внутри помещений, выполненные открыто проложенными,
незащищѐнными изолированными проводниками с горючей оболочкой;
2) сети внутри помещений, выполненные защищѐнными проводниками,
проложенными в трубах, в несгораемых строительных конструкциях и т.п., в
случаях:
а) осветительные сети в жилых и общественных зданиях, а также в
пожароопасных производственных помещениях;
б) силовые сети, когда по условиям технологического процесса может
возникнуть длительная перегрузка;
в) сети всех видов во взрывоопасных
помещениях независимо от
условий технологического процесса.
Все остальные сети не требуют защиты от перегрузки и защищаются
только от токов КЗ, в частности кабели или проводники в трубах в
невзрывоопасных помещениях.
Выберем автоматы для защиты РП-1, РП-2.
Для РП-1 номинальная мощность потребителей 91,5 кВт, Iн = 161,8 А
выберем автомат А3144 с номинальным током 600 А и током комбинированного расцепителя 400 А.
Для РП-2 номинальная мощность потребителей 29 кВт, Iн = 51,3 А выберем автомат А3134 с номинальным током 200 А и током комбинированного
расцепителя 120 А.
Лист
Изм. Лист
№ докум.
60
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
1.19 Выбор схемы электроснабжения цеха, типа силовых сборок,
проводов и способ их прокладки
Выбор рациональной схемы питания силовых нагрузок зависит от следующих условий:
- от территориального расположения потребителей относительно питающей подстанции или ввода, а также относительно друг друга,
- величины установленной мощности отдельных электроприѐмников,
- требований к надѐжности электроснабжения.
Выбранная схема питания должна обеспечивать простоту и удобство
эксплуатации, минимум потерь электроэнергии, экономию цветного металла и
капитальных затрат, безопасность.
Схемы электрических сетей могут выполняться радиальными и магистральными. Радиальные схемы характеризуются тем, что от источника питания, отходят линии, питающие мощные электроприемники или групповые распределительные пункты, от которых в свою очередь отходят самостоятельные
линии, питающие прочие электроприемники малой мощности. Распределение
энергии в них производится радиальными линиями от распределительных
пунктов, вынесенных в отдельные помещения. Радиальные схемы обеспечивают высокую надежность питания, в них легко могут быть применены элементы
автоматики. Однако радиальные схемы требуют больших затрат на установку
распределительных щитов, проводку кабеля и проводов.
Магистральные схемы находят наибольшее применение при равномерном распределении нагрузки по площади цеха. Они не требуют установки
распределительного щита на подстанции, и распределение энергии выполняется по совершенной схеме блока «трансформатор — магистраль», что упрощает
и удешевляет сооружение цеховой подстанции. При магистральных схемах,
выполненных шинопроводами (типа ШМА и ШРА), перемещение технологи-
Лист
Изм. Лист
№ докум.
61
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
ческого оборудования не вызывает переделок сети. Наличие перемычек между
магистралями отдельных подстанций обеспечивает надежность электроснабжения при минимальных затратах на устройство резервирования. При магистральных схемах возможно применение сборных конструкций шинопроводов
и быстрый монтаж сетей. К недостаткам магистральных сетей следует отнести
недостаточную надежность электроснабжения, так как повреждение магистрали после трансформатора ведет к отключению всех потребителей.
Для электроснабжения строительной площадки используем радиальную
схему электроснабжения.
Для РП-1выбираем распределительный пункт ПР24-7221 с номинальным током шкафа 550 А, в стоячем, защищѐнном исполнении, с уплотнением,
на 10 групп с 3-х полюсными линейными автоматами типа А3124, А3134 и
А3144. Номинальный ток автоматов 100, 200 и 600 А. Вводной автомат типа
А3144 на номинальный ток 600 А.
Для РП-2 выбираем распределительный пункт ПР9322-339, с номинальным током шкафа 250 А, в стоячем, защищѐнном исполнении, с уплотнением,
на 10 групп с 3-х полюсными линейными автоматами типа А3124 и А3134. Номинальный ток автоматов 100 и 200А. Вводной автоматы типа А3134 на номинальный ток 200 А.
Выберем кабели АВВГ. Кабели прокладываем в полу в трубах и по стенам на монтажных скобах.
Лист
Изм. Лист
№ докум.
62
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
2 Организационно-техническая разработка
2.1 Наладка, регулировка и проверка мостового крана
На площадке после окончании монтажных работ проводят опробование
всех крановых механизмов, испытания кранов и после получения удовлетворительных результатов сдают смонтированный кран заказчику.
Перед опробованием представители механо- и электромонтажной организаций совместно с представителем заказчика осуществляют осмотр смонтированного крана, проверяя при этом состояние и соответствие всех его элементов и систем технической документации завода-изготовителя и «Правилам
устройства и безопасной эксплуатации грузоподъемных кранов».
Осмотру подвергают:
– металлоконструкции крана, в том числе сварные и заклепочные соединения, крепление кабины, лестницы, площадки и ограждения;
– механизмы передвижения и подъема, в том числе соединения валов,
тормоза;
– грузозахватные органы и детали их подвесок; канаты и их крепление;
заземление крана; крановый путь.
Если осмотром не обнаружено дефектов и неисправностей, приступают
к опробованию механизмов и устройств кранов, включая их в работу вначале
каждый в отдельности, а затем одновременно, при выполнении совместных
движений.
Работу
механизмов
проверяют
при
каждом
положении
коман-
доконтроллера. Механизмы должны работать без рывков, стуков, вибрации и
недопустимых биений. Температура подшипников не должна превышать установленных величин, не должно быть течи масла в уплотнениях, шум при работе должен быть ровным, низкого тона. В конечных положениях механизмов
должны срабатывать соответствующие выключатели систем блокировки,
Лист
Изм. Лист
№ докум.
63
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
например, выключатели ограничителей подъема, передвижения тележек и балок, противоугонных захватов, блокировочный контакт люка кабины крановщика, который при открытом люке отключает все механизмы крана. Необходимо проверить также взаимную блокировку командоконтроллеров у механизмов с двумя приводами (главным и вспомогательным), реверс электродвигателей, действие аварийного выключателя и аварийных кнопок.
Температуру проверяют термометром, прикрепив его изоляционной
лентой к корпусу подшипника. Для подшипников скольжения она не должна
превышать 60—65 °С, а для подшипников качения — 50 °С плюс температура
окружающего воздуха, но не более 80 °С.
При опробовании проверяют действие тормозов, аппаратуры управления, сигнализации.
Во время проверки действия тормозов их регулируют. Регулировка я
тормозов типа ТКТ заключается в установке нормального хода якоря, настройке главной пружины и равномерного отхода колодок; для тормозов типа ТКГ
— в установке нормального хода поршня электрогидравлического толкателя и
равномерного отхода колодок.
Отдельные механизмы кранов при опробовании должны выполнять следующие рабочие циклы:
 подъем и опускание грузозахватного органа каждого подъемного
механизма на всю высоту подъема — 3 раза,
 передвижение тележки на всю длину балки туда и обратно — 3 раза,
 передвижение мостового крана на участке длиной, равной трем базам крана, туда и обратно— 2 раза,
Затем проверяют работу механизмов кранов при совместных движениях: перемещение балок, тележек и грузозахватных органов.
Лист
Изм. Лист
№ докум.
64
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
2.2 Техническое обслуживание и ремонт мостового крана
Электропривод мостового крана представляет собой систему, состоящую из восстанавливаемых и невосстанавливаемых элементов. В случае отказа
одни элементы, например зубчатые полумуфты, тормозные накладки, могут
быть восстановлены и вновь введены в эксплуатацию, другие, же, например,
стальной канат, подшипники качения, должны быть заменены новыми.
Электропривод мостового крана может находиться в четырех состояниях: исправном, работоспособном, неисправном и неработоспособном. В исправном состоянии кран выполняет свои рабочие функции, а также вспомогательные, в частности обеспечивает удобство ремонта. Исправный мостовой
кран имеет хороший внешний вид.
В работоспособном состоянии электропривод мостового крана способна
осуществлять только рабочие функции, но у неѐ могут быть незначительные
повреждения обшивки кабины, окраски и т. п.
При обследовании на разных заводах кранов грузоподъемностью 5—50
т было установлено, что колебания в сроках службы деталей вызывались различными условиями эксплуатации. Повышение надежности кранов обусловлено не только их конструкцией и качеством изготовления, но и условиями эксплуатации.
Надежность механизма подъема зависит от конструкции и исправности
канатных блоков. При сходе канатов с блоков из-за повреждения краев блоков
и предохранительных устройств они быстро изнашиваются при трении об оси
блоков. В связи с этим рекомендуется применять стальные блоки, которые
прочнее чугунных, а также предусматривать специальные ограждения, охватывающие блоки так, чтобы между ними и блоками был минимальный зазор.
Срок службы стальных канатов можно повысить соответствующим подбором
диаметров блоков и барабанов, правильной укладкой их на барабан и надеж-
Лист
Изм. Лист
№ докум.
65
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
ным креплением на барабане, а также при регулярном уходе за ними и своевременной смазке.
Наиболее надежны зубчатые муфты, их следует устанавливать для соединения как валов, так и редукторов с барабанами. Отказы колодочных тормозов чаще всего вызваны быстрым изнашиванием тормозных накладок и тормозных шкивов. Тормозные накладки из вальцованной ленты наиболее долговечны, и их применение увеличивает срок службы тормозов. Для повышения
надежности надо заменять тормозные электромагниты более надежными электрогидротолкателями. Если данный тормоз не позволяет установить электрогидротолкатель, то необходимо заменить весь комплект тормозного устройства. Надежность работы механизмов передвижения определяется надежностью ходовых колес, которую можно повысить, увеличив их износостойкость с
помощью термообработки. На долговечность ходовых колес отрицательно влияет пробуксовка, возникающая при завышенной мощности двигателя механизма передвижения и резком торможении. Надежность механизмов передвижения кранов обеспечивается также при правильном устройстве крановых путей.
На надежность работы электропривода мостового крана влияет также
степень еѐ защиты от коррозии. В цехах, где в качестве топлива применяют
кокс, каменный уголь или антрацит (в вагранках, нагревательных печах и
устройствах), а также в атмосфере цехов химических производств всегда имеются сернистый газ и другие вредные для металла вещества, что ведет к усиленной коррозии металла крана. В связи с этим все подверженные коррозии части крана окрашивают. Наряду с масляными красками в настоящее время применяют новые защитные полимерные средства, более долговечные по сравнению с известными ранее.
Сократить сроки ремонта и упростить обслуживание кранов позволяют:
стандартизация и нормализация узлов и деталей; применение более прочных и
износоустойчивых материалов; упрощение конструкции крана; установка
Лист
Изм. Лист
№ докум.
66
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
предохранительных и сигнальных устройств; высокая квалификация обслуживающего персонала.
Перед выводом электропривода мостового крана в ремонт всему персоналу, который будет принимать то или иное участие в нем, необходимо еще раз
прочитать пункты Правил Госгортехнадзора, ПУЭ, ПТБ и ПТЭ, относящиеся к
ремонту крана. Вывод крана в ремонт должен производиться лицом, ответственным за содержание крана в исправном состоянии, в соответствии с графиком ремонта, утвержденным руководством цеха, предприятия.
На проведение ремонта электропривода мостового крана должен быть
выдан наряд-допуск в порядке, установленном на предприятии. В нарядедопуске необходимо перечислить меры по созданию безопасных условий выполнения ремонтных работ во избежание поражения ремонтного персонала током, падения с высоты, наезда работающих кранов на ремонтируемый, выхода
ремонтного персонала на крановые пути действующих кранов. Дата и время
вывода крана в ремонт и фамилия ответственного за его проведение должны
быть указаны в наряде-допуске и журнале по эксплуатации крана.
Без наряда-допуска можно производить профилактический осмотр тележки мостового крана, а также устранять неисправности по вызову крановщика.
Не разрешается работать на кране во время его ремонта. Крановщики
допускаются к обслуживанию и ремонту электрооборудования крана лишь с
разрешения главного энергетика предприятия в порядке, установленном Правилами технической эксплуатации электроустановок потребителей
При остановке крана на ремонт следует отключить рубильник в кабине
крана и вынуть вставки плавких предохранителей. Над рубильником вывешивают плакат «Не включать — работают люди». Этот плакат может быть снят
лишь по окончании ремонта лицом, ответственным за его проведение.
Ремонт частей крана, расположенных со стороны главных троллейных
проводов, следует производить при отключенном и запертом на замок рубиль-
Лист
Изм. Лист
№ докум.
67
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
нике, подающем напряжение на главные троллейные провода, и снятых вставках плавких предохранителей. При работе нескольких кранов на одном подкрановом пути, когда нельзя отключить главные троллейные провода, необходимо
принять меры по обеспечению безопасных условий работы ремонтного персонала. Зону вблизи главных троллеев ограждают и вывешивают плакаты «Осторожно, провода под напряжением».
Все пробные включения механизмов мостового крана во время ремонта
или по окончании его можно производить лишь с разрешения и в присутствии
лица, ответственного за ремонт. Разрешение на работу крана после ремонта
выдается лицом, ответственным за исправное состояние его, с записью в журнале по эксплуатации крана.
Ремонт делится на: текущий, средний и капитальный. Текущий ремонт
разделяется на текущий ремонт первый, текущий ремонт второй и годовой ремонт. Кроме того, предусматривают плановый осмотр оборудования крана в
выходные дни или смены, когда кран не работает. В ходе осмотра проверяют
состояние подшипников и реборд, крепление муфт, зубчатых колес, ходовых
колес, регулируют тормоза, проверяют смазку редукторов и подшипников,
устраняют мелкие неисправности, обнаруженные во время работы крана, а
также проверяют состояние щеток и контактных колец электродвигателей,
производят чистку контактов контроллеров, чистку и смазку фиксаторов и замену щеток.
При первом текущем ремонте очищают оборудование от пыли и грязи,
заменяют изношенные подшипники, гайки, болты, тормозные ленты, проверяют электрооборудование и устраняют повреждения в нем, проверяют плотность соединения контактных частей, заменяют щетки электродвигателей, проверяют состояние тормозных электромагнитов и точность подгонки их сердечников, регулируют нажатие на контакты контроллеров, измеряют изоляцию
проводов, электродвигателей, контроллеров и прочего электрооборудования.
Лист
Изм. Лист
№ докум.
68
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Смазку проверяют и в необходимых случаях заменяют. После осмотра двигатели и контроллеры продувают сжатым воздухом.
При втором и годовом текущих ремонтах кроме работ, выполняемых
при первом текущем ремонте, производят ремонт отдельных деталей и узлов по
указанию крановщика, заметившего их ненормальную работу.
При среднем ремонте разбирают редукторы, электродвигатели, зубчатые
колеса, червяки, червячные колеса, проверяют и заменяют изношенные подшипники, проверяют канаты и их блоки, крепление на барабане, заземляющие
устройства, измеряют воздушные зазоры в двигателях и изоляцию всех токоведущих частей, полностью разбирают контроллеры и ремонтируют электроаппаратуру. По окончании среднего ремонта смазывают все механизмы и проверяют их работу, а также производят наладку, регулировку и проверку схем соединений.
Капитальный ремонт кранов направлен на восстановление изношенного
или замену устаревшего оборудования. Капитальный ремонт механизмов или узлов и аппаратуры сводится в конечном счете к полной их замене, чего не должно
быть при правильной организации среднего ремонта. Необходимо стремиться к
тому, чтобы плановый средний ремонт всего оборудования крана вытеснил капитальный ремонт.
2.3 Диагностика и технический контроль при эксплуатации мостового крана
Для статического испытания, электропривод мостового крана проверяют под нагрузкой, превышающей его номинальную грузоподъемность на 25%.
Лист
Изм. Лист
№ докум.
69
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Для этого мостовой кран устанавливают над опорами подкрановых путей, а тележку мостового крана — в середине пролета, в положение, соответствующее наибольшему прогибу (рисунок 6).
К главным балкам крана подвешивают отвесы с измерительными линейками. Рядом с отвесами на заглубленных на 1,5—2 м уголках устанавливают рейсмусы с указками, которые показывают по линейкам прогиб балок крана. Отсчет берут трижды: до нагружения, после подъема испытательного груза
и после его опускания. Груз поднимают на высоту 200—300 мм и, выдержав 10
мин, опускают. При отсутствии остаточных деформаций главных балок, первое
и последнее показания должны совпадать. При наличии остаточной деформации кран в работу не допускается до выяснения ее причин и возможности эксплуатации крана.
Рисунок 6 - Схема статического испытания мостового крана
1 — отвес; 2 — измерительная линейка; 3 — струна;
4 — указка рейсмуса; 5 — рейсмус; 6 — угольник
При удовлетворительных результатах статического испытания переходят к динамическому испытанию грузом, на 10% превышающим номинальную
Лист
Изм. Лист
№ докум.
70
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
грузоподъемность крана. При этом проверяют действие всех механизмов при
рабочих скоростях сначала раздельно (по три цикла), а затем — совместно, по
одному циклу.
Мостовой кран передвигают по всей длине подкрановых путей до упоров с обеих сторон. При этом проверяют действие конечных выключателей.
Тележку также передвигают по всей длине балки.
После динамических испытаний кран осматривают повторно.
Результаты испытаний оформляют актом.
Кран, прошедший испытания, сдает заказчику монтажная организация
по акту вместе со следующей технической документацией: комплектом чертежей, актом контрольной сборки крана заводом-изготовителем, паспортом крана, шнуровой книгой и необходимыми документами к ней, актами приемки
подкрановых путей, испытания механизмов крана, испытания смазочных систем, инструкцией завода-изготовителя по эксплуатации.
2.4 Заполнение документации по техническому обслуживанию (ремонту) мостового крана (дефектная ведомость, акт о сдаче в ремонт, акты
измерения сопротивления заземляющего устройства, акт измерения сопротивления изоляции)
При эксплуатации технологического оборудования СП необходимо
уметь правильно вести техническую документацию по обслуживанию и ремонту станочного парка.
Дефектная ведомость (Приложение 1) это документация, являясь актом
визуального осмотра, составляется при присутствии брака и недостатков в материальных ценностях производства. Применяется как акт, учета издержек при
проведении ремонтов, содержит выводы и пожелания по ремонту. На основа-
Лист
Изм. Лист
№ докум.
71
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
ние дефектной ведомости:

выписываются резервные или новые части деталей;

определяются объемы капитального ремонта или восстановления
механизмов.
Дефектную ведомость рекомендуется применять в бухгалтерской отчетности, как документ первичного учета.
При отправке неисправного технологического оборудования в ремонт
составляется акт приѐма-передачи материальных средств (Приложение 2).
Приложение 2
АКТ № ___
ПЕРЕДАЧИ/ПРИЕМА
крана мостового в ремонт
Название предприятия
ОАО «Новый век»
Дата поставки и номер товарной накладной
15.10.2011 №WD 020/0101
Оборудование (наименование)
Кран мостовой
Серийный номер
77510
Дата выпуска
25.09.2011
Дата предыдущего ремонта
-
Вид предыдущего ремонта
средний
Комплектация 1) Кран мостовой - 1 шт;
2) Паспорт - 1 шт;
3) Комплект схем - 1 комплект.
Описание неисправности 1) Не работает механизм движения тележки. 2. Нарушение
лакокрасочного покрытия крана 3. Износ троса.
Сдал:
Мастер СП ОАО «Новый век»
(Должность, Ф.И.О.)
Подпись
Лист
Изм. Лист
№ докум.
72
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Принял
Начальник ЭМО ЗАО «Техремонтажсервис»
(Должность, Ф.И.О.)
Подпись
Дата 14.05.2021г.
Все операции по движению основных средств должны оформляться
первичными учетными документами. Ремонт, реконструкция и модернизация
оборудования могут выполняться как силами самой организации, так и с привлечением сторонних организаций. Если ремонт выполняется силами организации, то Акт о приеме-сдаче отремонтированных, реконструированных, модернизированных объектов основных средств составляется в одном экземпляре. Акт подписывается членами приемочной комиссии или лицом, уполномоченным на приемку объектов основных средств, а также представителем структурного подразделения, проводившего ремонт, реконструкцию или модернизацию.
Если ремонт, реконструкция и модернизация выполняются сторонней
организацией, то следует составить два экземпляра акта. Первый экземпляр
остается в организации, а второй передается организации - исполнителю работ
по ремонту, реконструкции и модернизации.
После утверждения акта руководителем организации или уполномоченным им лицом акт передается в бухгалтерию, где на его основании данные ремонта, реконструкции, модернизации вносятся в инвентарную карточку учета
объекта основных средств.
Безопасность пользования электрической энергией зависит не только от
правильного монтажа электроустановки, но и от соблюдения требований, заложенных нормативной документацией в ее эксплуатацию. Контур заземления
здания, как составная часть защитного электрического оборудования, требует
периодического контроля своего технического состояния.
В нормальном режиме электроснабжения контур заземления соединен с
корпусами всех электроприборов, системой выравнивания потенциалов здания
Лист
Изм. Лист
№ докум.
73
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
и бездействует: через него, грубо говоря, не проходят никакие токи, за исключением небольших фоновых.
При возникновении аварийной ситуации, связанной с пробоем слоя изоляции электропроводки, опасное напряжение появляется на корпусе неисправного электроприбора и через контур заземления стекает на потенциал земли. За
счет этого величина прошедшего на нетоковедущие части высокого напряжения должна снизиться до безопасного уровня, неспособного причинить электротравму человеку, контактирующему с корпусом неисправного оборудования
через землю.
Когда контур заземления нарушен, то отсутствует путь стекания напряжения и ток станет проходить через тело человека, оказавшегося между потенциалами поврежденного бытового прибора и землей. Поэтому при эксплуатации электрооборудования важно поддерживать в исправном состоянии контур
заземления и периодическими электрическими замерами контролировать его
состояние, а по результатам измерений составить акт (Приложение 3).
Измерение сопротивления изоляции является обязательным видом работ
по обслуживанию электрической сети. Осуществляется оно периодически. Интервал между электроизмерениями зависит от характеристик сети, условий еѐ
работы и нормативных документов.
Приложение 3
__________ЭИЛ ООО «ДЕНРЕВ»________
(наименование организации, предприятия)
Свидетельство о регистрации №___4201_____
Действительно до «20»____ноября___ 2021 г.
Лицензия Минэнерго РФ № ____542/77-21___
Действительно до « 10 » ____мая_____ 2022 г.
Заказчик:__ОАО «Новый век»__
Объект: _строительная площадка жилого дома_
Адрес: __г. Энгельс, Саратовская область,____
__________ул. Полтавская, д. 49_____________
Дата проведения измерений:__17.05.20_
ПРОТОКОЛ № 024/22-7
проверки сопротивлений заземлителей и заземляющих устройств
Климатические условия при проведении измерений
Температура воздуха +15°С. Влажность воздуха 78%. Атмосферное давление 745 мм.рт.ст
Цель измерений (испытаний)
Лист
Изм. Лист
№ докум.
74
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
______________________эксплуатационные_______________________
(приемо-сдаточные, сличительные, контрольные испытания, эксплуатационные, для целей сертификации)
Нормативные и технические документы, на соответствие требованиям которых проведены измерения (испытания):
ПУЭ, ПТЭЭП
1. Вид грунта:
песок +12°С
2. Характер грунта: _________влажность средняя
(влажный, средней влажности, сухой)
3. Заземляющее устройство применяется для электроустановки: __до и выше 1000
В__
(до 1000 В, до и выше 1000 В, свыше
1000В)
4.
5.
6.
7.
Режим нейтрали:
глухо заземлѐнная нейтраль
______
Удельное сопротивление грунта:
до 100
______ (Ом·м).
Расчетный ток замыкания на землю:_________________________________ (А).
Результаты измерений:
№
п/п
Назначение заземлителя, заземляющего устройства
Адрес измерения,
место измерения
1
2
Контур заземления
Контур заземления
РП-1
РП-2
8. Измерения проведены приборами:
Метрологические
характеристики
Завод№
Тип
ской
ДиапаКласс
п/п
номер
зон източномерения
сти
1
ИС-10
Заключение:
2518
1 мОм ÷
9,99 кОм
III
Сопротивление заземРасстояние до
лителей (заземляющих
вспомогательустройств),
ных зондов,
Ом
м
Доп. Измер. Привед.
15
10,0
0,78
0,83
15
10,0
0,81
0,85
Дата проверки
последняя
очередная
12.03.21
10.09.21
№ аттестата
(св-ва)
328
Ксез.
1,1
1,1
Орган гос. метрологической
службы, проводившей проверку
Метрологическая лаборатория г. Саратов
Сопротивление заземлителей и заземляющих устройств соответствует ПУЭ,
ПЭЭП.
Испытания провели:
электромонтер
________________
(должность)
(подпись)
электромонтер
________________
(должность)
(подпись)
(Ф.И.О.)
(Ф.И.О.)
(Ф.И.О.)
(Ф.И.О.)
Лист
Изм. Лист
№ докум.
75
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Испытания провели: _____________________
(должность)
________________
(подпись)
(Ф.И.О.)
(Ф.И.О.)
Примечание: 1. Частичная или полная перепечатка и размножение только с разрешения испытательной лаборатории.
2. Исправления не допускаются.
3. Протокол распространяется только на элементы электроустановки, подвергнутые измерениям (проверке).
С помощью замера сопротивления изоляционного покрытия проводки
можно найти различные неисправности и поломки, которые не соответствуют
существующим нормам и правилам электроустановок (ПУЭ, ПТЭЭП). Заблаговременное их обнаружение позволит предотвратить не только материальные
убытки, но и несчастные случаи, связанные с возгоранием и поражением людей
электрическим током.
Изоляционное покрытие кабеля необходимо для того, чтобы разделить
между собой токоведущие жилы, а также отделить сам провод от земли. Измерение сопротивления является основополагающим параметром в диагностике
электрики. Первый такой замер осуществляется ещѐ на этапе выпуска кабельной продукции, на заводе-изготовителе. Затем – перед самими монтажными работами.
Далее проверка сопротивления производится с определѐнной периодичностью, согласно ПТЭЭП. Обусловлено это тем, что погодные условия, время,
различные повреждения и условия эксплуатации пагубно влияют на состояние
изоляции. Это может привести к самым неожиданным последствиям (возгорание, выход из строя оборудования, поражение людей электрическим током).
Поэтому, чтобы не сидеть и не ждать, пока такая аварийная ситуация настанет,
следует периодически контролировать такой параметр, как сопротивление изоляции. Это даст возможность заблаговременно избежать непредвиденных ситуаций.
Лист
Изм. Лист
№ докум.
76
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Каждое проведение измерения, связанное с обслуживанием электросети,
в обязательном порядке должно подтверждаться соответствующим документом
– актом замера сопротивления изоляции электропроводки (Приложение 4).
Лист
Изм. Лист
№ докум.
77
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
3 Организационно-экономическая разработка
3.1 Организация рабочего места и размещение оборудования
структурного подразделения.
Организация рабочего места - это система мероприятий по оснащению
рабочего места средствами и предметами труда и их размещение в
определѐнном порядке.
От организации рабочего места зависят производительность труда и
обеспечение безопасности работы . Необходимо поддерживать порядок на
рабочем месте, следить за исправностью оборудования и инструмента, не
разбрасывать обтирочный материал, не допускать пролива горюче-смазочных
материалов.
При организации рабочего места должны решаться такие задачи, как
внедрение наиболее прогрессивных рабочих приѐмов и рациональное
содержание всего комплекса трудовых операций, правильное устройство и
планировка рабочих мест, безопасность труда, равномерное и бесперебойное
обеспечение их инструментом, материалами, создание надлежащих санитарногигиенических и эстетических условий для работы и жизнедеятельности
человека.
Место электромонтѐра
представляет закреплѐнную за отдельным
рабочим или группой рабочих часть площади с расположенными на ней
средствами труда. Требование к организации рабочего места:
- создание удобства в работе;
- поддержание чистоты и порядка;
- хранение инструмента и приспособлений в определѐнном месте;
- правильное размещение инструментов, документов (все, что берется
правой рукой – размещается справа, левой – слева);
Лист
Изм. Лист
№ докум.
78
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
оснащение
-
рабочего
места
необходимыми
инструментами,
материалами;
- обеспечение безопасных условий работы;
- соблюдение правил техники безопасности.
Освещѐнность рабочего места должна быть в пределах, установленных
санитарными
нормами.
Обслуживание
электрооборудования
–
это
поддержание исправности и работоспособности, обеспечение безопасных
условий труда. Электромонтѐр отвечает за каждую аварию или повреждение
обслуживаемой электроустановки, которые произошли из-за неисправных
операций с ними.
Электромонтѐр по обслуживаемому участку должен знать:
- исполнительные схемы электроснабжения, схемы сигнализации,
рабочего и аварийного освещения, заземления;
- конструктивное устройство обслуживаемых электроустановок;
- предельные нагрузки, допускаемые электроустановками;
- территориальное расположение всех электроустановок;
назначение
-
каждого
агрегата
с
электроприводом
в
общем
технологическом процессе.
Режим (график) работы
электрохозяйства предприятия определяется
потребностями производства.
Компоновка электрооборудования структурного подразделения, на всех
отметках
должна
допускать
удобную
транспортировку
и
монтаж
электрооборудования.
Расстояние между электрооборудованием и
элементами здания или
основного оборудования должно быть не менее 0,3 м по вертикали и 0,5 м по
горизонтали.
Ширина проходов между фундаментами или корпусами машин, между
машинами и частями здания или оборудования должна быть не менее 1м в
свету; допускаются местные сужения проходов между выступающими частями
Лист
Изм. Лист
№ докум.
79
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
машин и строительными конструкциями до 0,6 м на длине не более 0,5 м.
Расстояние в свету между корпусом машины и стеной здания или между
корпусами, а также между торцами рядом стоящих машин при наличии
прохода с другой стороны машин должно быть не менее 0,3 м при высоте
машин до 1 м от уровня пола и не менее 0,6 м при высоте машин более 1 м.
Ширина прохода обслуживания между машинами и фасадом (лицевой
стороной обслуживания) пульта управления или щита управления должна быть
не менее 2 м. При установке щитов в шкафу это расстояние выбирается от
машины до закрытой двери или стенки шкафа.
Указанные требования не относятся к постам местного управления
приводами.
Ширина прохода между корпусом машины и торцом пульта управления
или щита управления должна быть не менее 1 м.
Ширина
прохода
обслуживания
между
рядом
шкафов
с
электрооборудованием напряжением до 1 кВ и частями здания или
оборудования должна быть не менее 1 м, а при открытой дверце шкафа - не
менее 0,6 м; при двухрядном расположении шкафов ширина прохода в свету
между
ними
должна
быть
не
менее
1,2
м,
а
между
открытыми
противоположными дверцами - не менее 0,6 м.
Допускается установка машин мощностью до 10 кВт и малогабаритного
оборудования в проходах обслуживания за распределительными щитами,
стеллажами, пультами и другими подобными элементами РУ до 1 кВ за счет
местного сужения проходов до значения не менее 0,6 м, при этом расстояние
от корпуса машины или аппарата до токоведущих частей щита должно быть не
менее указанного 1,5 м.
Размеры
проходов
обслуживания
для
РУ,
щитов
и
другого
оборудования должны удовлетворять требованиям, приведенным в инструкции
о порядке функционирования электрооборудования.
Лист
Изм. Лист
№ докум.
80
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
В подвальном этаже ЭМП следует предусматривать выполнение
кабельного этажа или кабельного туннеля при открытой прокладке более 350
силовых и контрольных кабелей или более 150 силовых кабелей в наиболее
загруженном кабелями сечении подвала.
Ширина проходов в кабельных сооружениях должна приниматься в
соответствии со следующими условиями:
- ряды кабельных конструкций с кабелями в этих сооружениях не
должны образовывать тупиков длиной более 7 м.
- во избежание образования тупиков допускается устройство прохода
под кабелями высотой в свету не менее 1,5 м от пола. Над таким проходом
допускается уменьшенное расстояние между полками, обеспечивающее
возможность демонтажа кабелей, но не менее 100 мм.
Непосредственно в ЭМП допускается открыто устанавливать:
1) маслонаполненные пусковые и пускорегулирующие устройства для
электрических машин до и выше 1 кВ (автотрансформаторы, реакторы,
реостаты и т. п.) при массе масла до 600 кг.
2) трансформаторы мощностью до 1,6 MB·А, автотрансформаторы,
измерительные трансформаторы и другие аппараты с массой масла до 2 т,
которые имеют повышенную прочность баков и уплотнения, исключающие
течь масла, а также (для трансформаторов и автотрансформаторов) газовую
защиту или реле давления, работающие на сигнал.
3) допускается совместная установка группы, состоящей не более чем из
двух указанных трансформаторов (аппаратов), при расстоянии между
отдельными группами не менее 10 м в свету.
4) трансформаторы сухие или наполненные негорючими жидкостями
без ограничения мощности и количества.
5) металлические КРУ, подстанции до 1 кВ и выше, батареи
конденсаторов или отдельные конденсаторы.
Лист
Изм. Лист
№ докум.
81
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
6) аккумуляторные батареи закрытого типа при условии устройства
вытяжного приспособления или зарядки в специальных помещениях или
шкафах.
7) полупроводниковые преобразователи.
8) щиты управления, защиты, измерения, сигнализации, а также щиты
блоков и станций управления с установленными на них аппаратами,
имеющими на лицевой или задней стороне открытые токоведущие части.
9) неизолированные токопроводы до 1 кВ и выше.
10) оборудование охлаждения электрических машин.
При расположении в цехе маслонаполненного электрооборудования в
закрытых камерах с выкаткой внутрь, масса масла в оборудовании,
установленном в одной камере или в группе смежных камер, должна быть не
более 6,5 т, а расстояние в свету между двумя камерами или группами камер не менее 50 м.
Если это расстояние не может быть выдержано или если масса масла в
одной камере или в группе смежных камер более 6,5 т, то маслонаполненное
электрооборудование должно размещаться в камерах с выкаткой наружу или в
коридор, специально предназначенный для этой цели, либо в производственное
помещение с производством категорий Г или Д по СНиП Госстроя России.
Отметка верхней поверхности фундаментных плит вращающихся
машин, не связанных с механическим оборудованием (преобразовательные,
возбудительные, зарядные агрегаты и т. д.), должна быть выше отметки
чистого пола не менее чем на 50 мм. Отметка верхней поверхности
фундаментных плит вращающихся машин, связанных с механическим
оборудованием, определяется требованиями, предъявляемыми к его установке.
Сквозной
проход
через
ЭМП
трубопроводов,
содержащих
взрывоопасные газы, горючие или легковоспламеняющиеся жидкости, не
допускается. В ЭМП разрешается прокладывать только трубопроводы
непосредственно относящиеся к установленному в них оборудованию.
Лист
Изм. Лист
№ докум.
82
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Холодные трубопроводы должны иметь защиту от отпотевания. Горячие
трубопроводы должны иметь тепловую несгораемую изоляцию в тех местах,
где это необходимо для защиты персонала или оборудования. Трубопроводы
должны иметь отличительную окраску.
В случаях, когда верхняя отметка фундаментной плиты машины
находится выше или ниже отметки пола ЭМП более чем на 400 мм, вокруг
машины должна быть предусмотрена несгораемая площадка шириной не менее
600 мм с поручнями и лестницами. Площадки обслуживания, расположенные
на высоте до 2 м над уровнем пола, должны ограждаться перилами, а на высоте
более 2 м - перилами и бортовыми барьерами. Для входа на площадки должны
предусматриваться ступеньки.
При наличии на предприятии железнодорожной сети, связанной с
железной дорогой общего пользования, и при доставке тяжеловесного
оборудования
по
железной
дороге
рекомендуется
предусматривать
железнодорожную ветку нормальной колеи с тупиковым заходом в ЭМП.
Длина тупикового захода должна обеспечивать возможность снятия
оборудования с открытой платформы при помощи грузоподъемных устройств
ЭМП.
Если
доставка
оборудования
производится
автотранспортом,
рекомендуется предусматривать возможность заезда автотранспорта в ЭМП, в
зону действия грузоподъемных устройств.
Электрические машины должны быть установлены таким образом,
чтобы их работа не вызвала шума и вибрации самой машины, фундамента или
частей здания выше допустимых пределов.
Для производства монтажных и ремонтных работ в ЭМП должны быть
предусмотрены
специальные
площадки
(монтажные
площадки)
или
использованы свободные площадки между оборудованием, рассчитанные на
наиболее тяжелую, практически возможную нагрузку от оборудования и
расположенные в зоне действия грузоподъемных устройств ЭМП. Внешние
Лист
Изм. Лист
№ докум.
83
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
контуры пола монтажной площадки должны быть обозначены краской или
метлахской плиткой, отличающимися по цвету от других частей пола.
Участки ЭМП, по которым транспортируется оборудование, должны
быть рассчитаны на нагрузку транспортируемого оборудования. Контуры этих
участков следует обозначить краской или плиткой.
Размеры монтажных площадок определяются по габариту наибольшей
детали (в упаковке), для размещения которой они предназначены, с запасом в 1
м на сторону. Места установки стоек для размещения якорей крупных
электрических машин на монтажных площадках должны быть рассчитаны на
нагрузку от веса этих якорей и стоек и иметь отличительную окраску. На
монтажных площадках должны быть нанесены надписи с указанием значения
наибольшей допустимой нагрузки.
Электрические светильники в ЭМП не следует располагать над
открытыми
шинами
светильники,
РУ
и
обслуживаемые
открытыми
токопроводами.
с
не
пола,
следует
Электрические
располагать
над
вращающимися машинами.
3.2
Расчет
численности
и
заработной
платы
структурного
подразделения
Труд
электромонтѐра
по
обслуживанию
электрооборудования
организуют путѐм составления календарного графика профилактических
осмотров из сменно-часовых графиков. Во избежание высокой аварийности
электрооборудования персонал, обслуживающий электроустановки, должен
быть
специально
профессиональные
подготовлен,
навыки.
здоров,
Состояние
иметь
здоровья
соответствующие
электротехнического
Лист
Изм. Лист
№ докум.
84
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
персонала определяется медицинским освидетельствованием при приеме на
работу и затем периодически 1 раз в 2 года.
Лица, не достигшие 18-летнего возраста, не могут быть допущены к
эксплуатации электрооборудования. Существуют противопоказания к работе в
электроустановках для лиц, обладающих стойким понижением слуха, плохим
зрением, стойким слезоточением, нарушением вестибулярного аппарата,
алкоголиков, наркоманов, токсикоманов.
Лица из электротехнического персонала со II - V квалификационными
группами по электробезопасности не должны иметь увечий и болезней
(стойкой формы), мешающих производственной работе.
Обязательным
условием
для
принимаемых
электротехнического
персонала
является
на
прохождение
работу
ими
лиц
обучения.
Производственно-техническая учеба осуществляется квалифицированными
инженерно-техническими
работниками
по
специальным
программам.
Продолжительность обучения - до трех месяцев при обучении с отрывом от
производства и до шести месяцев без отрыва от производства.
Программа обучения включает в себя минимум теоретических знаний, а
также изучение схем электроснабжения, вопросов монтажа и ремонта
электрооборудования,
действующих
нормативных
документов,
новинок
техники, электробезопасности. Исключение составляют электромонтеры,
перешедшие на другую работу или имевшие перерыв в работе более одного
года. Обучение их производится по программе, разработанной ответственным
за электрохозяйство, под руководством опытного специалиста в сроки,
необходимые для освоения практических навыков работы на новом месте.
Режим (график) работы определяется потребностями производства.
Применяем 2-х сменный график. Продолжительность смены 8 часов.
На рабочую смену составляется сменно-часовой график (маршрутная
карта), где определяется время, объѐм и очередность (маршруты) выполнения
работ. При получении сигнала о неисправности оборудования электромонтѐр в
Лист
Изм. Лист
№ докум.
85
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
первую очередь исправляет неисправность, затем продолжает работу по
сменно-часовому графику. Мастер участка вызывает электромонтѐра по
телефону. Когда электромонтѐр уходит на маршрут, он должен отметить своѐ
местонахождение в календаре-указателе.
Дежурный электромонтѐр устраняет мелкие неисправности. В случае
крупных неисправностей отключает электрооборудование и сообщает мастеру
или другому должностному лицу. На уровне цеха применяем линейную
структуру управления.
Одним
из
важнейших
направлений
обеспечения
социальной
направленности рыночной экономики является рационально построенная
организация труда на всех уровнях. Организованный на научной основе труд
является ведущим фактором роста его производительности и снижения
издержек производства, основой обеспечения конкурентоспособности.
Главным
фактором,
определяющим
систему
организации
труда,
выступает техническая база производства.
Изменения, вызываемые научно-техническим прогрессом в технической
базе производства и профессионально-производственных характеристиках
рабочей силы, с одной стороны, и объективно обусловленный рост требований
работников к организации труда, ее содержанию, условиям и оплате, с другой,
актуализировали проблему поиска прогрессивных форм организации труда,
соответствующих параметрам техники и характеристикам рабочей силы.
Под организацией труда понимаются конкретные формы и методы
соединения людей и техники в процессе труда. Труд людей в процессе
производства
под
воздействием
развития
производственных
сил
и
производственных отношений. Поэтому организация труда всегда имеет две
стороны: естественно-техническую и социально-экономическую. Эти стороны
тесно связаны между собой и находятся в постоянном взаимодействии,
определяя содержание организации труда.
Лист
Изм. Лист
№ докум.
86
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
В содержании организации труда, исходя из особенностей решаемых
задач, выделяют ряд направлений, основные из них приведены и рассмотрены
ниже:
-разделение и кооперация труда, предполагающие научно-обоснованное
распределение работников по объединенным в определенную систему
трудовым функциям, машинам и рабочим местам;
-нормирование труда, предполагающее тщательный расчет норм затрат
труда на производство продукции как основу для организации труда и
определения эффективности производства;
-организация
и
обслуживание
рабочих
мест,
охватывающая
их
рациональную планировку и оснащение, эффективную систему обслуживания
рабочих мест, аттестацию и рационализацию рабочих мест;
-организация подбора персонала и его развитие, включающие в себя:
планирование работы персонала, профориентацию и профотбор, разработку
концепции развития персонала и ее реализацию;
-улучшение условий труда, предусматривающее устранение вредности
производства, тяжелых физических, психологических и эмоциональных
нагрузок, внедрение эстетики в производственную среду, формирование
системы охраны и безопасности труда;
-эффективное использование рабочего времени, оптимизация режимов
труда и отдыха;
-рационализация трудовых процессов, внедрение оптимальных приемов
и методов труда, включающие в себя изучение трудовых процессов
с
применением различных способов и технических средств, отбор наиболее
рациональных приемов и методов труда, их совершенствование и внедрение
путем организации производственного инструктажа;
-укрепление дисциплины труда, предусматривающее комплекс мер по
усилению производственной и трудовой дисциплины, формирование чувства
Лист
Изм. Лист
№ докум.
87
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
ответственности, развитие творческой инициативы и других форм активного
участия работников в жизни предприятия.
Особую роль в организации труда играет вознаграждение за труд и его
оплата. Дело в том, что работник включается в производственный процесс по
экономическим соображениям, с целью заработка. Поэтому заработная плата
является одновременно звеном, соединяющим человека со средствами
производства и фактором эффективной организации труда.
Организация труда должна рассматриваться с двух сторон: во-первых,
как
состояние
системы,
имеющей
вышеназванные
конкретные
взаимосвязанные элементы отвечающие целям производства, во-вторых, как
систематическая Одним из важнейших направлений обеспечения социальной
направленности рыночной экономики является рационально построенная
организация труда на всех уровнях. Организованный на научной основе труд
является ведущим фактором роста его производительности и снижения
издержек производства, основой обеспечения конкурентоспособности. Главным
фактором, определяющим систему организации труда, выступает техническая
база производства.
Изменения, вызываемые научно-техническим прогрессом в технической
базе производства и профессионально-производственных характеристиках
рабочей силы, с одной стороны, и объективно обусловленный рост требований
работников к организации труда, ее содержанию, условиям и оплате, с другой,
актуализировали проблему поиска прогрессивных форм организации труда,
соответствующих параметрам техники и характеристикам рабочей силы.
Под организацией труда понимаются конкретные формы и методы
соединения людей и техники в процессе труда. Труд людей в процессе
производства
под
воздействием
развития
производственных
сил
и
производственных отношений. Поэтому организация труда всегда имеет две
стороны: естественно-техническую и социально-экономическую. Эти стороны
Лист
Изм. Лист
№ докум.
88
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
тесно связаны между собой и находятся в постоянном взаимодействии,
определяя содержание организации труда.
В содержании организации труда, исходя из особенностей решаемых
задач, выделяют ряд направлений, основные из них приведены и рассмотрены
ниже:
-разделение и кооперация труда, предполагающие научно-обоснованное
распределение работников по объединенным в определенную систему
трудовым функциям, машинам и рабочим местам;
-нормирование труда, предполагающее тщательный расчет норм затрат
труда на производство продукции как основу для организации труда и
определения эффективности производства;
-организация
и
обслуживание
рабочих
мест,
охватывающая
их
рациональную планировку и оснащение, эффективную систему обслуживания
рабочих мест, аттестацию и рационализацию рабочих мест;
-организация подбора персонала и его развитие, включающие в себя:
планирование работы персонала, профориентацию и профотбор, разработку
концепции развития персонала и ее реализацию;
-улучшение условий труда, предусматривающее устранение вредности
производства, тяжелых физических, психологических и эмоциональных
нагрузок, внедрение эстетики в производственную среду, формирование
системы охраны и безопасности труда;
-эффективное использование рабочего времени, оптимизация режимов
труда и отдыха;
-рационализация трудовых процессов, внедрение оптимальных приемов
и методов труда, включающие в себя изучение трудовых процессов
с
применением
различных
способов
и
технических
средств,
отбор
наиболее
рациональных приемов и методов труда, их совершенствование и внедрение
путем организации производственного инструктажа;
Лист
Изм. Лист
№ докум.
89
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
-укрепление дисциплины труда, предусматривающее комплекс мер по
усилению производственной и трудовой дисциплины, формирование чувства
ответственности, развитие творческой инициативы и других форм активного
участия работников в жизни предприятия.
Особую роль в организации труда играет вознаграждение за труд и его
оплата. Дело в том, что работник включается в производственный процесс по
экономическим соображениям, с целью заработка. Поэтому заработная плата
является одновременно звеном, соединяющим человека со средствами
производства и фактором эффективной организации труда.
Организация труда должна рассматриваться с двух сторон: во-первых,
как
состояние
системы,
имеющей
вышеназванные
конкретные
взаимосвязанные элементы отвечающие целям производства, во-вторых, как
систематическая деятельность людей по осуществлению нововведений в
имеющуюся уже организацию труда. Организация труда тесно связана с
организацией
производства,
являясь
составной
частью
организации
производства, организация труда включает проведение мер, связанных с
рациональным использованием рабочей силы.Одновременно организация
производства, охватывающая весь процесс выпуска продукции, требует
обеспечения увязки указанных мер с наилучшим использованием всех других
ресурсов-орудий производства, расстановки и использования оборудования,
специализации, комбинирования производственных процессов, организации
работы основных и вспомогательных служб предприятия, обеспечения
производства
сырьем,
материалами,
энергией,
транспортом.А
так
же
деятельность людей по осуществлению нововведений в имеющуюся уже
организацию труда.
Организация труда тесно связана с организацией производства, являясь
составной частью организации производства, организация труда включает
проведение мер, связанных с рациональным использованием рабочей силы.
Лист
Изм. Лист
№ докум.
90
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Одновременно организация производства, охватывающая весь процесс
выпуска продукции, требует обеспечения увязки указанных мер с наилучшим
использованием всех других ресурсов-орудий производства, расстановки и
использования
оборудования,
производственных
процессов,
специализации,
организации
работы
комбинирования
основных
и
вспомогательных служб предприятия, обеспечения производства сырьем,
материалами, энергией, транспортом.
Численность ремонтного персонала определяем по формуле:
Чрем = (Qкап + Qтек) / Fэф
Чдеж = Qобсл / Fэф
Qобсл = (Qкап + Qтек) х 40% / 100 ,
где
Qобсл - трудоемкость межремонтного обслуживания, чел.час.
Qкап, Qтек - суммарная трудоемкость капитального и текущего ремонта
чел.час в год, дн.
Qобсл = 1 790,56 х 0,4 = 716.23 чел.час
Fэф = Дкал - (Дпр + Двых + Дотп + Днев),
где, F эф - эффективный фонд времени на 1 рабочего
Дкал - календарный фонд времени, в год = 365 дней.
Дпр - дни праздничные, в год = 13 дней.
Двых - дни выходных, в год =105 дней.
Дотп - дни отпуска, в год = 28 дней.
Днев - дни невыхода (болезнь и пр.), в год = 5 дней.
Fэф = 365 – (1) + 105 + 28 + 51 = 214 дн.
Fэф.(час) = Fэф (дни) х f
где, f – продолжительность рабочего дня, час.
Fэф.(час) = 214 х 8 = 1712 час.
Чрем = 1790.56 / 1712 = 1.05 чел.
При работе в две смены для электромонтѐров дежурных (выходные
суббота и воскресенье):
Лист
Изм. Лист
№ докум.
91
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Численность персонала, работающего в ночные смены определяем по
формуле:
Ч = Нч х С
Ч = 1 х 2 = 2 чел.
Чдеж = 716.23 / 1712 = 0,42 чел.
Зарплата повременно-премиальная электромонтѐра
4 разряда по
ремонту электрооборудования определяется по формуле:
З.П.повр = Тст.час х t отр
З.П.повр-прем = З.П.осн + Премия
Премия = З.П.осн + % Премии /100,
где, tотр – отработанное количество дней за месяц.
f – продолжительность рабочего дня, часов.
З.П.повр = 83,25х 160 = 13 320 руб
Премия =13 320 х 0,4 = 5 328 руб
З.П.повр.прем. = 13 320 + 5 328 = 18648 руб
Средняя зарплата электромонтѐра по ремонту электрооборудования
рассчитывается по формуле:
З.П.ср. = ФОТ / Чобщ =
;
где, ФОТ – фонд оплаты всех электромонтѐров в месяц.
З.П.отд – зарплата отдельных электромонтѐров в месяц.
Чотд – численность отдельных электромонтѐров в месяц.
Чобщ – общая численность всех электромонтѐров
З.П.ср. = 71 500 / 14 = 17 875 руб. в мес.
Разряд электромонтеров определяется согласно ЕТКС (единый тарифноквалификационный
определяем
справочник).Тарифную
самостоятельно,
согласно
ставку
и
«Положения
размер
о
премии
премировании
сотрудников предприятия». На основании расчетов численности и заработной
платы определяем численность персонала и начисляем заработную плату,
заносим в таблицу.
Лист
Изм. Лист
№ докум.
92
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Тариф.
ставка час., руб.
Отраб. Время в мес.,
час.
З.П.основ. 1 чел., руб.
3
2
5
3
4
17
83,25
88,50
93,75
105,50
120,25
160
160
160
160
160
13320
14160
15000
16880
19240
78600
%
Руб.
15
20
22
25
28
1998
2832
3300
4220
5387
17737
З.П. в мес., руб.
Численность, чел.
2
3
4
5
6
Итого
Премия
З.П. на 1 электромонтера руб.
Разряд
электромонтѐров
Таблица 19 -Заработная плата электромонтѐров за месяц
15318
16992
1830
21100
24627
96337
45954
33984
91500
63300
98509
333247
Для расчета фонда оплаты труда за месяц необходимо тарифную ставку
за час в рублях, умножаем на среднее количество отработанного времени
в
часах за месяц.
Кроме того необходимо применить процентные ставки по премии, так
как количество работников составляет 17 человек, полученную сумму
заработной платы умножаем на количество электромонтеров определенного
разряда.
На основании таблицы можно определить фонд оплаты труда за месяц:
Фонд оплаты труда за месяц = 333247 руб.
Отчисления в социальные фонды:
ПФ РФ 22 % - 333247 х 22%=73714руб.
ФОМС 5,1 % -
333247 х 5,1% = 16996 руб.
ФСС 2,9 % -
333247 х 2,9 % = 9664 руб.
Лист
Изм. Лист
№ докум.
93
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
3.3.
Расчет
сметы
затрат
при
выполнении
технического
обслуживания ( ремонта)
Смета затрат на производство ремонта электрооборудования и его
техническое обслуживание определяется как суммирование всех расходов,
которые
осуществляются
на
техническом
обслуживании
и
ремонте
электрооборудования.
Смета затрат на ремонт включают в себя:
- расходы на материалы и запасные части, которые составляют 120 % от
основной заработной платы рабочих;
- заработная плата основная и дополнительная( премия) ;
- отчисления от фонда оплаты труда на социальные нужды (отчисления
в Пенсионный фонд РФ 22 %,в Фонд обязательного медицинского страхования
5,1 %,Социальное страхование 2,9 %);
- амортизация оборудования
- прочие расходы (отопление, освещение, зарплата управленческого
персонала. затраты на охрану, экологию, технику безопасности)
15% от
основной заработной платы;
- НДС (20%), установлен Правительством РФ;
Заработная плата основных рабочих определяется по формуле:
З.П.осн. = Qкап. х Т ст.час.,
где, Qкап. – трудоѐмкость капитального ремонта электрооборудования,
в чел.час.,
Т ст.час – средняя часовая тарифная ставка электромонтѐра по ремонту
, в рублях.
Средняя тарифная часовая ставка рассчитывается:
((83,25х3) +(88,5 х 2) +(93,75 х5) +(105,5 х 3)+(120,25 х 4)) :17 =94,25
рублей
Лист
Изм. Лист
№ докум.
94
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
З.П.осн = 69800 х 94,25=333247 рублей.
Для определения сметной стоимости рассчитываем используемые при
ремонте материалы и запчасти. Результаты сводим в таблицу. Исходя из
состава электрооборудования используемые при работе на предприятия
составляем расчет материальных затрат для ремонта.
Таблица 20 - Расчет стоимости материалов и запчастей
Наименование материалов
Количество
Шестерни,шт.
Электроды, кг
Крепежные изделия, кг
Медь, кг:
шинная
прутковая
Лента медная, кг
Провод:
установочный медный, м
алюминиевый, кг
Картон электроизоляционный, кг
Лакоткань шириной 700 мм, м
Лента, м:
киперная
тафтяная
Лента асбестовая
электроизоляционная, кг
Лаки электроизоляционные, кг
Эмали фунтовые, кг
профильная
Шнур крученый, кг
Материал обтирочный, кг
Стоимость материалов на ремонт
в год
48,00
68,90
149,20
Стоимость, руб.
Единица
Всего
39,80
13266,22
199,50
10745,55
123,00
14351,60
49,50
64,90
72,90
300,00
387,00
570,00
51850,00
18516,30
98553,00
5,40
20,60
167,60
53,40
162,50
100,00
77,00
300,00
22252,50
12706,00
15405,20
24020,00
16,60
12,40
4,00
2,00
14386,40
15292,80
5,20
120,00
16240,00
29,40
36,90
32,50
41,60
59,90
380,50
72,50
285,00
296,30
50,00
92376,70
26672,75
6262,50
12326,08
7995,00
-
-
245000
Далее рассчитываем амортизацию для электрооборудования цеха, сумма
которой также включается в сметную стоимость технического обслуживания и
ремонта электрооборудования,
Лист
Изм. Лист
№ докум.
95
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Амортизация – возмещение стоимости износа основных средств,
включение стоимости основных производственных фондов в себестоимость и
цену продукции, работ, услуг согласно установленных правительством норм.
А = Сопф х На(%),
где, Сопф – стоимость основных производственных фондов, руб
На – норма амортизации, %
Амортизация-процесс переноса по частям стоимости основных средств
и нематериальных активов по мере их физического или морального износа на
стоимость производимой продукции, работ и услуг.
Амортизационные отчисления-отчисления части стоимости основных
фондов для возмещения их износа. Амортизационные отчисления включаются
в издержки производства или обращения. Производятся коммерческими
организациями на основе установленных норм и балансовой стоимости
основных фондов, на которые начисляется амортизация.
Амортизационные отчисления производятся по определенным нормам
относительно балансовой стоимости объекта основных фондов. Чтобы найти
амортизационный период, надо 100 делить на годовую норму амортизации.
Амортизационные отчисления-отчисления части стоимости основных
фондов для возмещения их износа. Амортизационные отчисления включаются
в издержки производства или обращения. Производятся коммерческими
организациями на основе установленных норм и балансовой стоимости
основных фондов, на которые начисляется амортизация.
Амортизационные отчисления производятся по определенным нормам
относительно балансовой стоимости объекта основных фондов. Чтобы найти
амортизационный период, надо 100 делить на норму амортизации.
Лист
Изм. Лист
№ докум.
96
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Таблица 21- Расчет амортизационных отчислений за год
Перечень основных
производственных фондов
Помещение для ремонту
электрооборудования
Электронный термостат
Компрессорные установки
Прибор для контроля
пробивного напряжения
Манометрический
термометр
Установки регенерации
сорбента
Электронагреватели
Итого:
Стоимость,
тыс. руб.
Норма
амортизации,
%
Амортизация,
тыс. руб.
1800
6
108
2500
3750
10
10
250
375
120
10
12
124,6
20
184,8
400
10
40
700
9
63
694,6
132,80
Находим амортизацию для помещения:
А = 1800 тыс. руб • 6% = 108,00 тыс. руб.
Рассмотрев статьи затрат на ремонт и техническое обслуживание
электропривода механизма мостового крана, составляем смету рассчитанную
на год, где отражаются в суммовом выражении статьи расходов по ремонту
электрооборудования. Так как смета
документом, все
затрат является сводным расчетным
показатели указанные за период (год) сводим в единую
таблицу.
Смета затрат определяет плановую себестоимость производимого
ремонта и технического обслуживания электрооборудования и служит основой
для расчета технико-экономических показателей деятельности не только цеха
,но и предприятия в целом.
Лист
Изм. Лист
№ докум.
97
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Таблица 22 - Смета затрат на ремонт на год
№
1
2
3
4
Наименование статей затрат
Материалы и запчасти
Заработная плата основных рабочих
Заработная плата дополнительная(премия)
Отчисления в социальные фонды:
-Пенсионный фонд РФ (22%)
-Фонд медицинского страхования(5,1%)
- Социальное страхование(2,9%)
Амортизация
Прочие расходы 25%
Себестоимость
Прибыль 7%
Стоимость ремонта
НДС 20%
Стоимость ремонта с НДС
5
6
7
8
9
10
11
Сумма,руб.
245000
3250560
748404
879772
203947
115970
132800
599845
6176298
432341
6608639
1321728
7930367
3.4 Расчет технико-экономических показателей ремонта
Эффективность работ по техническому обслуживанию и ремонту
электрооборудования
произведѐн
в
ходе
выполнения
дипломного
проектирования, результаты расчѐтов сведѐм в таблицу.
Таблица 23 - Технико-экономические показатели ремонта
Наименование показателей
1. Число ремонтных единиц
3. Численность электромонтеров:
- электромонтеры по ремонту
- электромонтер (дежурный )
4. Средняя заработная плата
5.Себестоимость ремонта за год
6. Прибыль
7. Рентабельность
Ед.измерения
Значение
шт.
12
17
15
2
20603
6176298
432341
7
чел.
чел.
руб.
руб.
руб.
%
Лист
Изм. Лист
№ докум.
98
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Наименование показателей
Ед.измерения
Значение
8. Стоимость ремонта с НДС за год
9. Расход электроэнергии за год:
- на производственные цели
- на освещение
10. Затраты на электроэнергию:
- на производственные цели
- на освещение
руб.
7930367
кВт. Час.
кВт. Час.
3263
1717
руб.
руб.
13052
6868
Для расчета рентабельности применяем формулы :
Р=
где, Р – рентабельность ремонта, %
П – прибыль, руб.
Ст – себестоимость, руб.
Р = (832263: 10403290) х 100 % = 8 %
Показатели эффективности работы цеха по ремонту и техническом
обслуживания
электрооборудования
говорят
о
том,
что
структурное
подразделение как и предприятие в целом работает экономически выгодно и на
хорошем уровне развития производства.
Рентабельность в расчете за год составляет 8 %,что является неплохим
показателем деятельности структурного подразделения предприятия.
Лист
Изм. Лист
№ докум.
99
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
4 Охрана труда
4.1 Организация мероприятий по охране труда структурного подразделения
4.1.1 Воздушные линии электропередачи
Обеспечение электроэнергией строительной площадки начинается с сооружения ЛЭП. Монтаж линий и все монтируемые электроустановки должны
удовлетворять требованиям Правил устройства электроустановок (ПУЭ). На
опорах воздушных линий нулевой провод должен располагаться ниже фазных
проводов, а провода наружного освещения (если они необходимы) прокладываются под нулевым проводом. Расстояние от нижнего провода до земли, пола,
настила при наибольшей стреле провеса должно быть не менее (м):
 2,5 — над рабочими местами;
 3,5 — над проходами;
 6,0 — над проездами (ГОСТ 12.1.013—78).
Одним из опаснейших мест на строительной площадке является невысокая подвеска проводов временных электролиний в местах проезда машин.
Опасность поражения может возникнуть при провозке грузов с большими габаритами, при движении по скользкой дороге, имеющей уклон, с поднятым кузовом при движении и работе автокранов.
Крючья и штыри изоляторов фазных проводов на железобетонных опорах должны быть заземлены через стальную арматуру опоры или через проложенные по опорам заземления в сетях с изолированной нейтралью, а в сетях с
заземленной нейтралью арматура железобетонных опор должна быть соеди-нена с нулевым заземленным проводом.
Лист
Изм. Лист
№ докум.
100
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Минимальное сечение проводов из условия механической прочности
должно быть не менее (мм2):
 16 — для алюминиевых, однопроволочных;
 5 — для оцинкованных стальных однопроволочных;
 25 — для стальных многопроволочных проводов.
Периодический осмотр воздушной линии производится электромонтером один раз в месяц, а внеочередной - после аварий, ураганов, при морозе ниже 40°С, гололеде, пожаре вблизи линии.
4.1.2 Электродвигатели
Различные виды работ на строительной площадке выполняют с помощью электроустановок. При этом устройство электрических сетей осуществляется так, чтобы можно было отключать все электроустановки в пределах участков работ.
Электромонтажные работы (присоединение и отсоединение проводов,
ремонт, наладка) выполняет персонал, имеющий квалификационную группу по
технике безопасности, после снятия напряжения со всех токоведущих частей и
их заземления. Зона производства работ ограждается сплошным или сетчатым
ограждением. На производство работ выдается наряд-допуск, в котором указываются меры по электробезопасности. Перед допуском к работе с действующими электроустановками рабочих инструктируют на рабочем месте.
Рабочее напряжение на вновь смонтированную электроустановку может
быть подано только по решению рабочей комиссии.
Выключатели, контакторы, магнитные пускатели, рубильники, пускорегулирующие устройства, предохранители должны иметь надписи, указывающие, к какому двигателю они относятся.
При производстве работ по регулировке выключателей и разъединителей, соединенных проводами, должны быть приняты меры по предупреждению
Лист
Изм. Лист
№ докум.
101
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
непредвиденного включения. При кнопочном включении и отключении оборудования и механизмов кнопки должны быть заглублены на 3-5 мм за габариты
пусковой коробки.
Для предупреждения несчастных случаев кнопки пуска (аппараты
управления) следует располагать непосредственно у механизма и блокировать
их со звуковой и световой сигнализацией. При перегрузке электродвигателей
устанавливается аварийная защита на их отключение. Плавкие вставки предохранителей должны быть калиброваны с указанием на клейме заводаизготовителя номинального тока вставки.
Электродвигатели немедленно отключаются, если создается угроза
несчастного случая, при появлении дыма, огня, вибрации выше допустимых
норм, поломке приводимого механизма, перегреве подшипников и электродвигателя.
Распределительные устройства (щиты, пульты, щитки) должны соответствовать требованиям ПУЭ и закрываться сплошными ограждениями. Если
распределительные устройства содержатся в помещениях, доступных для не
электротехнического персонала, они должны находиться на высоте не менее
2,5 м.
Все щитки на строительной площадке должны быть снабжены надписями, указывающими номер щитка, назначение или номер, каждой отходящей
линии, положения «Включено» и «Отключено». При монтаже и эксплуатации
необходимо следить, чтобы расстояния между укрепленными голыми частями
разной полярности, а также между ними и неизолированными металлическими
частями были не менее 12 мм по воздуху, а плавкие калибро-ванные вставки
соответствовали данному типу предохранителей.
Для предупреждения электротравматизма распределительные устройства подлежат осмотру и чистке не реже одного раза в три месяца, текущему
ремонту не реже одного раза в год и капитальному ремонту не реже одного раза в три года.
Лист
Изм. Лист
№ докум.
102
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
4.1.3 Электроинструменты
На строительной площадке электроинструменты должны храниться в
сухом помещении.
Контроль сохранности и исправности электроинструмента осуществляется специально назначенным лицом, имеющим квалификационную группу по
технике безопасности не ниже III.
Исправность инструмента заключается: в быстром включении и отключении (но не самопроизвольно) от электросети, отсутствии доступных для случайного прикосновения токоведущих частей и проводов, отсутствии обрыва заземляющего провода электроинструмента. Один раз в месяц необходимо убедиться в отсутствии замыканий на корпус инструмента, осмотреть целостность
изоляции проводов. Перед выдачей электроинструмента рабочему проверяется
затяжка болтов, крепящих узлов, отдельных деталей, исправность редуктора
вращением шпинделя рукой при отключенном электродвигателе, состояние
щеток и коллектора, целостность изоляции, отсутствие оголенных проводов,
исправность заземления. Выдавать рабочим инструмент, имеющий дефекты,
категорически запрещается.
4.1.4 Эксплуатация электроинструмента и ручных электрических
машин
Согласно ГОСТ 12.2.007.0-75 и ГОСТ 12.2.013-75, электроинструмент и
ручные электрические машины по способу защиты человека от поражения
электрическим током делятся на три класса:
І класс - изделия с рабочей изоляцией всех деталей, находящихся под
напряжением, и штепсельными вилками с заземляющим контактом;
Лист
Изм. Лист
№ докум.
103
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
ІІ класс - изделия, у которых все детали, находящиеся под напряжением
имеют двойную или усиленную изоляцию. Эти изделия не имеют устройства
для заземления;
ІІІ класс - изделия с номинальным напряжением не более 42В, у которых ни внутренние, ни внешние электрические цепи не находятся под другим
напряжением тока.
В зависимости от степени защиты от влаги электроинструмент и ручные
электрические машины изготовляют в следующих исполнениях: незащищенные, брызгозащищенные, водонепроницаемые.
При работе в помещениях без повышенной опасности напряжение электроинструмента должно быть не более 220В. При работе в помещениях с повышенной опасностью и вне помещений напряжение электроинструмента
должно быть не более 36В.
При невозможности подать напряжение 36В разрешается работа электроинструмента напряжением до 220В при наличии защитного отключения или
надежного заземления корпуса с использованием защитных средств (коврика,
галош, диэлектрических перчаток). В данных условиях необходимо применять
электрические машины II и III классов по ГОСТ 12.2.007.0-75.
При работе машин II класса необходимо применять средства индивидуальной защиты. В особо опасных помещениях разрешается работать электроинструментом на напряжение 36В с обязательным применением защитных
средств. В данных условиях необходимо применять электрические машины III
класса.
Корпус электроинструмента на напряжение более 36В должен иметь
специальный зажим для присоединения заземляющего провода с отличительным знаком «З», или «Земля». Для при-соединения электроинструмента к сети
должен применяться кабель, а при применении гибкого многожильного провода (типа ПРГ) с изоляцией на напряжение не ниже 500В этот про-вод помещается в резиновый шланг.
Лист
Изм. Лист
№ докум.
104
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
К работе с электроинструментом и ручными электрическими машинами
допускаются лица, имеющие 1 группу по электробезопасности, а к работе с инструментом и машиной класса 1 в помещениях с повышенной опасностью поражения током, особо опасных помещениях и вне помещений – с группой по
электробезопасности не ниже 2.
Следует применять инструмент и машины только в соответствии с
назначением, указанным в паспорте завода-изготовителя. Машины и инструмент должны иметь инвентарный номер.
И ручной электроинструмент, и вспомогательное оборудование подлежат периодической проверке не реже одного раза в 6 мес. В периодическую
проверку входят: внешний осмотр; измерения сопротивления изоляции; контроль исправности цепи заземления; проверка работы на холостом ходу в течение не менее 5 мин.
Проверка исправности цепи заземления инструмента и машин класса 1,
в соответствии с ГОСТ 12.2.013-75, должна быть выполнена устройством на
напряжении 12В с подключением к заземляющему контакту штепсельной вилки и к доступной для прикосновения металлической части инструмента и машины. Инструмент и машину считают неисправными, если устройство покажет
наличие тока.
При организации рабочего места необходимо предусматривать подвеску
проводов, кабелей так, чтобы они не соприкасались с металлическими, горячими, влажными, масляными поверхностями или предметами.
Во время перерыва в работе и прекращения подачи тока электроинструмент должен отключаться от сети.
Рабочим, которые получили электроинструменты, категорически запрещается: передавать инструмент другим лицам, разбирать и производить его ремонт, держаться за провод и касаться режущих и вращающихся частей, удалять
стружки, опилки и пыль во время работы или до полной остановки, работать на
Лист
Изм. Лист
№ докум.
105
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
высоте 2,5м с использованием приставных лестниц. При работе на улице в период грозы, тумана, дождя все работы должны быть прекращены.
4.1.5 Силовое оборудование
Основное силовое электрооборудование (трансформаторы, магнитные
станции, распределительные щиты) проверяется и испытывается непосредственно после установки на строительной площадке. Электронагреватели бункеров, самосвалов инвентарные щиты греющей опалубки проверяются систематически не реже одного раза в смену. Эта проверка заключается в визуальном осмотре и контроле сопротивления изоляции кабелей, проводов, потреблением тока, то есть - в проверке равномерности загрузки трансформатора по фазам и отсутствии перегрузки по контрольным амперметрам. Периодические испытания изоляции, заключающиеся в замерах сопротивления и электрической
прочности изоляции, являются одной из основных мер предупреждения травматизма.
Сопротивление изоляции проводов в установках с напряжением до
1000В на отдельных участках (между предохранителями и токоприемником)
должно быть не менее 0,5 МОм (500000 Ом). В сырых помещениях, где изоляция может поглощать влагу и терять свои защитные свойства, сопротивление
изоляции проверяют один раз в год, а в особо сырых - не реже двух раз в год.
В тех случаях, когда силовые осветительные проводки имеют пониженное сопротивление, необходимо немедленно принимать меры по восстановлению изоляции или замене проводов. По нормам допускается нагрев проводов
до 40°С сверх температуры окружающей среды 25° С. При нагреве проводов до
48°С время службы изоляции сократится наполовину, а при нагреве до 64° С —
в 8 раз. Проведенные исследования показывают, что продолжительность службы изоляции класса А (хлопок, бумага, пропитанные или погруженные в изоляционный материал) в электродвигателях при температуре 105°С составляет
Лист
Изм. Лист
№ докум.
106
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
15—20 лет. При повышении температуры до 140°С срок эксплуатации сокращается до нескольких месяцев. Быстрое старение сопровождается уменьшением эластичности и механической прочности. Изоляция трескается, ломается и
даже возможен ее пробой. В результате перегрева проводов, кроме травмирования рабочих, появляется возможность возникновения пожаров. Если мгновенно не отключить такой участок сети, неизбежно загорание изоляции проводов. Поэтому расстояние от сгораемых конструкций зданий до реостатов (всех
исполнений), а также до электродвигателей и аппаратов (за исклю-чением закрытых) должно быть не менее 1,5 м.
Следовательно, важно правильно выбирать сечение проводов, чтобы
возрастание тока не привело к перегрузке, т. е. к длительному превышению допустимых значений тока. Это явление часто наблюдается в строительной практике, когда подключаются дополнительные потребители, не учтенные расчетом.
При обследовании электрических сетей, машин, аппаратов важно установить, наблюдаются ли перегрузки в сети. Для этого рабочий ток в сети измеряют амперметром, включенным в начале испытываемого участка. Однако такой способ измерений связан с разрывом электросети, что не всегда возможно.
Поэтому ток удобнее измерять электроизмерительными клещами, когда
электроцепь не разрывается и напряжение не снимается.
Перегрузку электросетей, машин и аппаратов устанавливают сравнением рабочего тока, замеренного одним из способов или рассчитанного по формулам, с допустимыми длительными токовыми нагрузками, определяемыми по
таблицам в зависимости от их марок и способа прокладки. Перегрузку электросетей, машин и аппаратов также можно определить, измерив их температуру и
сравнив ее с максимально допустимой. Для этой цели используют термометры,
термопары и различные термоиндикаторы. В качестве термоиндикаторов широко используются термокраски и термокарандаши, фиксирующие превышение
температуры на поверхности двигателя путем изменения окраски.
Лист
Изм. Лист
№ докум.
107
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Если установлено, что рабочий ток превышает допустимые длительные
токовые нагрузки, то немедленно находят причины перегрузок и принимают
меры по их устранению.
К факторам, повышающим безопасность работ (при напряжении менее
1000 В), относится окраска металлических частей, оборудования, приборов, которые могут оказаться под напряжением.
4.2 Пожарная безопасность при техническом обслуживании (ремонте) электрооборудования
Противопожарные
мероприятия
при
производстве
строительно-
монтажных работ на строительной площадке подлежат обязательному выполнению всеми участниками строительства в полном соответствии с требованиями СНиП 21-01-97.
1. Общие положения:
1.1 Ответственность за пожарную безопасность строек, своевременное
выполнение противопожарных мероприятий, организацию пожарной охраны,
обеспечение средствами пожаротушения, организацию и работу пожарнотехнической комиссии и добровольных пожарных дружин несет персонально
руководитель генподрядной строительной организации (объединения, треста,
управления), руководитель работ или лицо, его заменяющее.
Ответственность за пожарную безопасность отдельных участков строительства, своевременное выполнение противопожарных мероприятий, предусмотренных проектом и настоящими Правилами, наличие и исправное содержание средств пожаротушения несут линейные руководители работ в соответствии с приказами начальников генподрядных строительных организаций.
.2 Руководители строительно-монтажных организаций (руководители
работ) обязаны:
Лист
Изм. Лист
№ докум.
108
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
а) организовать обучение и обеспечить контроль за выполнение на подведомственных объектах настоящих Правил, а также противопожарных мероприятий проектов организации строительства и производства работ инженернотехническими работниками, служащими и рабочими, установить порядок противопожарной подготовки работающих на стройке;
б) установить на стройках режим курения, проведения огневых и других
пожароопасных работ, порядок уборки, вывоза и утилизации сгораемых строительных отходов;
в) ознакомить работающих на стройке с пожарной опасностью каждого
вида строительно–монтажных работ, а также применяемых в строительстве
веществ, материалов, конструкций и оборудования;
г) своевременно организовать на стройке в соответствии с существующим порядком пожарную охрану, добровольную пожарную дружину и пожарно-техническую комиссию, осуществить меры по обеспечению подведомственных объектов пожарной техникой и оборудованием, средствами связи и
пожарной автоматики, противопожарным водоснабжением, наглядной агитацией, знаками пожарной безопасности, а также первичными средствами пожаротушения; установить контроль за исправным содержанием и постоянной готовностью к применению средств пожаротушения, сигнализации и связи;
д) назначить приказом лиц, ответственных за противопожарное состояние отдельных объектов и участков стройки, за исправность инженерных противопожарных систем и установок.
1.3 Линейные инженерно-технические работники, ответственные за пожарную безопасность объектов (участков) строек, обязаны:
а) обеспечить соблюдение на вверенных участках работы установленного противопожарного режима всеми рабочими, служащими и лицами, привлекаемыми на строительство;
б) знать пожарную опасность производственного участка;
Лист
Изм. Лист
№ докум.
109
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
в) своевременно и качественно выполнять противопожарные мероприятия, предусмотренные проектами и настоящими Правилами;
г) обеспечить пожаробезопасную эксплуатацию приборов отопления,
теплопроизводящих установок электросетей и электроустановок, принять немедленные меры к устранению выявленных неисправностей, могущих привести к пожару;
д) обеспечить исправное содержание и постоянную готовность средств
пожаротушения, обучить рабочих и служащих правилами применения указанных средств. Не допускать использования не по назначению средств пожаротушения и пожарно-технического оборудования;
е) ежедневно по окончании работы проверить противопожарное состояние подведомственного объекта (участка), отключение электросетей и оборудования. Сдать объект под охрану (при ее наличии), выявленные и устраненные
недочеты зарегистрировать в специальном журнале. Не допускать нахождение
рабочих, служащих и других лиц, окончивших работу, в бытовых и вспомогательных помещениях в вечернее и ночное время.
1.4 На каждой стройке с числом работающих 15 чел. и более должна
быть организована добровольная пожарная дружина из рабочих и служащих.
Добровольные пожарные дружины организуют и проводят свою работу
в соответствии с положением, изданным во исполнение постановления Совета
Министров СССР от 2 марта 1954 года № 359 «Об организации добровольных
пожарных дружин на промышленных предприятиях и других объектах министерств и ведомств»
1.5 В строительных организациях и на крупных стройках (несколько
подрядных организаций) приказом руководителя (строительной организации
или работ), создается пожарно-техническая комиссия, в состав которой входят:
главный инженер или заместитель начальника (председатель), работник пожарной охраны стройки, инженерно-технические работники (энергетик, механик, инженер по технике безопасности) и другие лица. Работа пожарно-
Лист
Изм. Лист
№ докум.
110
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
технических комиссий проводится в соответствии с примерным Положением о
пожарно-технических комиссиях на строящихся объектах.
2. Содержание территорий строительства, зданий и помещений
2.1. До начала строительства на строительной площадке следует снести
все строения и сооружения, находящиеся в противопожарных разрывах. При
сохранении существующих строений необходимо разработать соответствующие противопожарные мероприятия.
2.2. Расположение производственных, складских и вспомогательных
зданий и сооружений на территории строительства должно соответствовать
утвержденному в установленном порядке стройгенплану, разработанному в составе проекта организации строительства с учетом требований настоящих Правил и действующих норм проектирования.
Не допускается размещать сооружения на территории строительства с
отступлением от действующих норм и правил и утвержденного генплана.
2.3. На территории строительства площадью 5га и более должно быть не
менее двух въездов с противоположных сторон площадки. Дороги должны
иметь покрытие, пригодное для проезда пожарных автомашин в любое время
года. Ворота для въезда должны быть шириной не менее 4 метров.
На тупиковых участках дорог должны быть устроены петлевые объезды
или площадки размером не менее 12x12м для разворота пожарных автомобилей.
У въезда на стройплощадку необходимо установить (вывесить) планы в
соответствии с ГОСТ 12.1.114-82 с нанесенными строящимися и вспомогательными зданиями и сооружениями, въездами, подъездами, местонахождения водоисточников, средств пожаротушения и связи.
2.4. К строящимся и эксплуатируемым зданиям, в том числе временным,
местам открытого хранения строительных материалов, конструкций и оборудо-
Лист
Изм. Лист
№ докум.
111
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
вания должен быть обеспечен свободный подъезд. Устройство подъездов и дорого к строящимся зданиям необходимо завершить к началу основных строительных работ. Вдоль зданий шириной более 18 м проезды должны быть с двух
продольных сторон, а шириной более 100 м – со всех сторон здания. Расстояние от края проезжей части до стен зданий, сооружений и площадой не должно
превышать 25 м.
Отступление от этих требований допускаются по согласованию с органами Госпожнадзора для условий стесненной застройки. Запрещается загромождать подъезды, проезды, входы и выходы в зданиях, а также подступы к
пожарному инвентарю, оборудованию, гидрантам и средствам связи. Подъезды, дороги должны быть исправными. При прокладке трубопроводов или кабелей через дороги необходимо устраивать переезды, мостики или временные
объезды. О производстве ремонтных работ или временном закрытии для проезда дорог, проездов генподрядчик должен немедленно сообщить в ближайшую
пожарную часть.
Сгораемые строительные материалы (лесопиломатериалы, толь, рубероид и др.) изделия, конструкции из горючих материалов, а также оборудование и
грузы в горючей упаковке при хранении на открытых площадках следует размещать в штабелях или группах площадью не более 100м2. Разрывы между
штабелями (группами) и от них до строящихся и подсобных зданий и сооружений надлежит принимать не менее 24м. На каждом временном, передвижном
здании и сооружении должны быть вывешены таблички с указанием его назначения, инвентарного номера и фамилии лица, ответственного за его эксплуатацию, противопожарное состояние.
2.5. Строительную площадку и строящиеся здания следует постоянно
содержать в чистоте. Строительные отходы необходимо ежедневно убирать с
места производства работ и с территории строительства в специально отведенные места.
Лист
Изм. Лист
№ докум.
112
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Места временного хранения горючих отходов (щепа, стружка, обрезки,
упаковка и т.п.) должны быть расположены на расстоянии не менее 50 м от
ближайших зданий, сооружений и границ склада лесных материалов, а также
от участков массового залегания торфа лесных и хлебных массивов складов
торфа, волокнистых веществ, складов кормов и т.д.. Древесные опилки следует
ссыпать в специально отведенные места или ящики.
Прочие отходы (тряпки, металлическая стружка и др.) необходимо хранить отдельно от древесных отходов.
2.6. Разводить костры на территории строительства запрещается.
2.7. Запрещается курить в местах хранения и применения горючих веществ и материалов, а также во временных административно-бытовых зданиях
и сооружениях.
Курить на территории строительства, включая здания и сооружения,
разрешается только в специально отведенных местах, имеющих надпись «Место для курения», обеспеченных средствами пожаротушения, урнами, ящиками
с песком и бочками с водой.
2.8. На видных местах строительных площадок и в помещениях, где
хранят и используют горючие вещества и материалы, необходимо вывесить
предупредительные надписи о запрещении курения, плакаты на противопожарные темы и инструкции о мерах пожарной безопасности. На объектах строительства у звуковых сигналов тревоги «пожар», в диспетчерских, на участках
производителей работ следует вывесить списки боевых расчетов добровольной
пожарной дружины с указанием порядка сбора ее членов, а также действий в
случае пожара.
Лист
Изм. Лист
№ докум.
113
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Заключение
В дипломной работе был рассмотрены вопросы эксплуатации и технического контроля электропривода механизмов мостового крана, его наладка регулировка и проверка. Была изучена принципиальная электрическая схема контроллерного управления ЭП механизмами мостового крана, органы управления, защиты и сигнализации. Был произведен расчет и выбор осветительной
установки и электрооборудования строительной площадки жилого дома ОАО
«Новый век», выбрана рациональная схема распределительной сети, выполнен
расчѐт и выбор защитной аппаратуры осветительной и силовой сети, сечений
проводов и жил кабелей.
Приобретены навыки диагностики и оценки эффективности работы оборудования, заполнения технологической документации и составления технических актов. Выполнена организационно-экономическая разработка проекта.
Разработаны мероприятия по охране труда и противопожарной защите.
Лист
Изм. Лист
№ докум.
114
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
Список используемых источников
Основные:
1. Справочная книга для проектирования электрического освещения.
Г.М. Кнорринг, И.М. Фадин, В.Н. Сидоров. Энергоатомиздат. 2 изд. 2016г.
2. Коновалов Л. Л., Рожкова Л. Д. " Электроснабжение промышленных
предприятий и установок ". Энергоатомоиздат. 2018г.
3. Шеховцов В. П. Расчет и проектирование схем электроснабжения. М.: Форум, 2016
4. Шеховцов В. П. Справочное пособие по электрооборудованию и
электроснабжению - М.: Форум, 2016
5. Шеховцов В. П. Электрическое и электромеханическое оборудование
- М.: Форум, 2014
6. Шеховцов В. П. Расчет и проектирование ОУ и электроустановок
промышленных механизмов. Москва 2010
7. Соколова Е.М. Электрическое и электромеханическое оборудование:
Общепромышленные механизмы и бытовая техника (6-е изд., стер.) учеб. пособие- М.: ИЦ Академия, 2018
8. Правила устройства электроустановок/Минэнерго РФ.- Издание 7.
Перераб. и доп. - М.: Энергоатомиздат, 2005, дата актуализации: 17.06.2011
9. Акимова Н.А., Котеленец Н.Ф., Сентюрихин Н.И. Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования - М.: ИЦ Академия, 2017
10. Белявин К.Е., Кузнецов Б.В. Электробезопасность при эксплуатации
электроустановок. - Белорусская наука, 2018
11. Быстрицкий Г.Ф. Общая энергетика - М.: ИЦ Академия, 2013
12. Зайцев В.Е., Нестерова Т.А. Электротехника: Электроснабжение,
Лист
Изм. Лист
№ докум.
115
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
электротехнология и электрооборудование строительных площадок - М.: ИЦ
Академия, 2007
13. Кацман М.М. Справочник по электрическим машинам - М.: ИЦ Академия, 2011
14. Кацман М.М. Электрический привод - М.: ИЦ Академия, 2014
15. Москаленко В.В. Электрический привод - М.: ИЦ Академия, 2017
16. Павлович С. Н., Фираго Б. И., Ремонт и обслуживание электрооборудования. Высшая школа, 2018
17. Панфилов В.А. Электрические измерения - М.: ИЦ Академия, 2018
Дополнительные:
18. Липкин Б. Ю. "Электроснабжение промышленных предприятий и
устано- вок ". Высшая школа. 2019 г.
19. Дорошев К. И. "Комплектные распределительные устройства напряже-нием 6-10кВ". Энергоиздательство. 2012 г.
20. Методические указания к выполнению курсового проекта по курсу
«Районная электрическая сеть». К. И. Прокопчук, Л. А. Акишин, Иркутск,
ИрГТУ, 2002. -43 с.
21. А.А. Федоров Л.Е. Старкова «Учебное пособие для курсового и дипломного проектирования». Учебное пособие для вузов. – М.: Энергоатомиздат, 2007. – 368 с.
22. Методические указания к курсовому проектированию по электроснабжению сельского хозяйства, под ред. Перекотий Г.П., Чайкин В.П., Будько
Н.П. и др. Краснодар 2016.
23. Курсовое и дипломное проектирование / И. Л. Каганов. - 3-е изд.,
перераб. и доп. - М. : Агропромиздат, 2015. - 351 с.
24. Единый тарифно-квалификационный справочник работ и профессий
рабочих (ЕТКС), 2017. Выпуск 9: Тарифно-квалификационный справочник ра-
Лист
Изм. Лист
№ докум.
116
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
бот и профессий рабочих электроэнергетики (ЕТКС) - Справочное пособие. СУИ: 2014,- 240с.
25. Балашов, А.И. Организация производства на предприятии Питер:
2018,- 160с.
26. Волкова, О.И. Грузинов, В.Г. Экономика предприятия. М: 2016,336с
27. Кожевников, Н.Н. Экономика и управление в машиностроении. М:
2015,- 208с.
28. Сафронов, НА. Экономика предприятия. М: 2018,- 251с.
29. Сергеев, И.В. Экономика предприятия. М: 2015,- 295с.
30. Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок. М: 2018,- 160с.
31. Пигужкин, И.В. Основы менеджмента. М: 2015, 286с.
Интернет ресурсы:
32. http:\\electricalschool.info\
33. Лучшие экономические сайты интернета [Электронный ресурс] URL: http\\Econolinks.boom.ru\
34. AUR.RU Административный управленческий портал [Электронный
ресурс] httpW AUR.ru\
35. Министерство экономического развития РФ [Электронный ресурс]:
URL: http\\Economy.gov.ru\
36. Энергетика, низковольтное оборудование. [Электронный ресурс]:
http://forca.ru/spravka/nizkovoltnoe-oborudovanie.html
37. Строй-Техника.ру. Строительные машины и оборудование. Справочник. [Электронный ресурс]: http://stroy-technics.ru/
38. Кодекс. Электронный фонд правовой и нормативно-технической
документации. [Электронный ресурс]: http://docs.cntd.ru/
Лист
Изм. Лист
№ докум.
117
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
39. Pereosnastka.ru - информационный сайт о металло- и деревообработке. [Электронный ресурс]: http://pereosnastka.ru/
Лист
Изм. Лист
№ докум.
118
Подпись Дата
13.02.11.56.05.00.10527.ПЗ
