Снятие мерок и контрольные соотношения для втачного рукава

Втачной рукав - снятие мерок и контроль

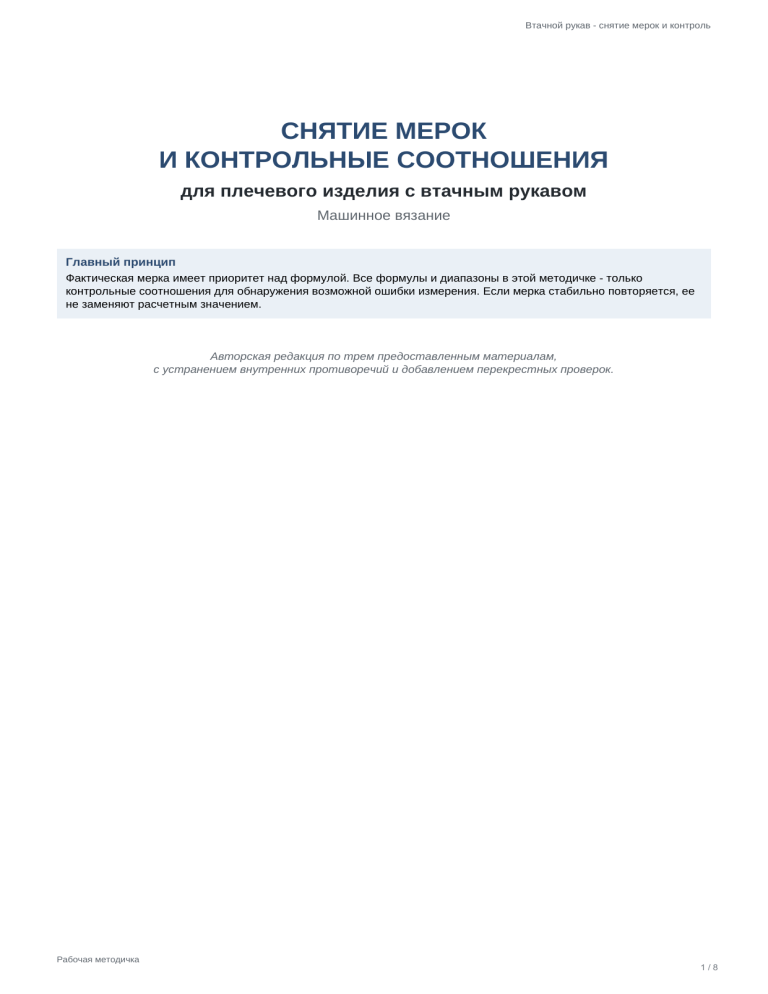

СНЯТИЕ МЕРОК
И КОНТРОЛЬНЫЕ СООТНОШЕНИЯ
для плечевого изделия с втачным рукавом
Машинное вязание
Главный принцип
Фактическая мерка имеет приоритет над формулой. Все формулы и диапазоны в этой методичке - только
контрольные соотношения для обнаружения возможной ошибки измерения. Если мерка стабильно повторяется, ее
не заменяют расчетным значением.
Авторская редакция по трем предоставленным материалам,
с устранением внутренних противоречий и добавлением перекрестных проверок.
Рабочая методичка
1/8
Втачной рукав - снятие мерок и контроль
1. Подготовка к снятию мерок
1. Надеть облегающую футболку с втачным рукавом, чтобы были видны линия плеча и места соединения руки
с туловищем.
2. Опоясать фигуру тесьмой или сантиметровой лентой строго по естественной талии. Обхват талии измерять
не обязательно, если изделие не моделируется по талии: здесь линия талии нужна как геометрическая база.
3. Отметить три опорные точки: 7-й шейный позвонок; точку основания шеи в месте перехода шеи в плечо;
плечевую точку у края плечевого сустава.
4. Стоять естественно, не выпрямляться специально и не втягивать живот. Руки свободно опущены, кроме
мерок, где указано иное.
5. Каждую ключевую мерку снять дважды. Если две попытки расходятся более чем примерно на 0,5 см для
локальных длин/ширин или более чем на 1 см для обхватов, снять третий раз.
6. Длину плеча, понижение плеча, длину рукава и длину до локтя записывать отдельно слева и справа.
Важно про ОШ
ОШ в этой редакции - реальный обхват основания шеи, а не желаемая линия будущего выреза. Модельная
горловина проектируется отдельно.
2. Список мерок
Знак * означает дополнительную мерку: она нужна не для каждой модели, но заметно повышает надежность
проверки или построения.
Мерка
Сокр.
Статус
Назначение
Рост
РСТ
справочная
Только для проверки ДС
Обхват шеи
ОШ
основная
Реальный обхват основания шеи
Обхват груди
ОГ
основная
По наиболее выступающим точкам
груди и лопаток
Обхват бедер
ОБ
по модели
Если изделие достигает области бедер
Ширина низа
ШН
по модели
Если низ выше/ниже самой широкой
части бедер
Обхват верхней части руки
ОР
основная
Самое широкое место плеча
Обхват локтя
ОЛ
добавлена
Рука слегка согнута
Обхват запястья
ОЗ
основная
Фактический обхват без прибавки
Обхват кисти*
ОК
добавлена
Для узкой манжеты
Верхний обхват груди*
ОГв
добавлена
Высоко под подмышками, над грудью
Длина изделия
ДИ
основная
От 7-го шейного позвонка по середине
спины
Длина спины
ДС
основная
От 7-го шейного позвонка до талии
Длина спины - росток
ДСР
основная
От центра талии сзади до основания
шеи по косой
Длина спины - плечо
ДСП
основная
От центра талии сзади до плечевой
точки по косой
Ширина груди над грудью
ШГ1
уточнена
Вместо расплывчатой ШП для
прилегающей основы
Ширина спины
ШС
основная
Между задними углами подмышечных
впадин
Длина плеча Л/П
ДП
основная
От основания шеи до плечевой точки
Понижение плеча Л/П
ПП
добавлена
Вертикальный перепад между теми же
точками
Длина рукава Л/П
ДР
основная
Плечевая точка - запястье
Длина до локтя Л/П
ДЛ
добавлена
Плечевая точка - локоть
Глубина проймы по переду
ГПп
основная
До нижнего края линейки под рукой
Глубина проймы по спинке
ГПс
основная
Аналогично по спинке
Длина переда до талии
ДТП
основная
Через выступающую точку груди
Длина спины до талии
ДТС
основная
От плечевого шва параллельно
позвоночнику
Высота груди*
Вг
для вытачки
От плечевого шва до наиболее
выступающей точки груди
Центр груди*
Цг
для вытачки
Между наиболее выступающими
точками груди
Рабочая методичка
2/8
Втачной рукав - снятие мерок и контроль
3. Как снимать мерки
3.1. Обхваты и горизонтальные ширины
Код
Как измерять
ОШ
Лента проходит вокруг основания шеи по естественной линии.
Не прокладывать ею будущий вырез изделия.
ОГ
Лента горизонтальна, проходит по наиболее выступающей части
груди и по лопаткам. Не затягивать.
ОБ
По наиболее выступающей части ягодиц. При выраженном
животе приложить вертикальную линейку и провести ленту через
ее наружную точку.
ШН
По предполагаемому уровню низа изделия; нужна, если низ не
совпадает с максимальным ОБ.
ОР
В самом широком месте верхней части руки у подмышечной
впадины.
ОЛ
Через локтевой сустав и наиболее выступающую точку локтя;
рука слегка согнута.
ОЗ
Вокруг запястья без конструктивной прибавки.
ОК*
Через костяшки и основание большого пальца в том положении,
в котором кисть должна пройти через манжету.
ОГв*
Строго горизонтально высоко под подмышками и над грудью;
лента не проходит по наиболее выступающим точкам груди.
ШГ1
Строго горизонтально между передними углами подмышечных
впадин, над наиболее выступающими точками груди. Не вести
ленту по выпуклости груди.
ШС
Строго горизонтально между задними углами подмышечных
впадин по линии лопаток.
3.2. Длины, диагонали, плечо и пройма
Код
Как измерять
ДИ
От 7-го шейного позвонка по середине спины до желаемого низа.
ДС
От 7-го шейного позвонка по середине спины до тесьмы на талии.
ДСР
От пересечения талии и позвоночника до точки основания шеи по
косой.
ДСП
От пересечения талии и позвоночника до плечевой точки по косой.
ДП Л/П
От основания шеи до плечевой точки. Снять отдельно для левой и
правой стороны.
ПП Л/П
Вертикальная разница высоты между точкой основания шеи и
плечевой точкой. Измерять не по поверхности тела, а как
вертикальный перепад, удобнее двумя линейками/угольником.
ДР Л/П
От плечевой точки до косточки запястья по наружной стороне руки;
для короткого рукава - до желаемого низа.
ДЛ Л/П
От плечевой точки до наиболее выступающей точки локтя по той же
траектории, что и ДР.
ГПп
От плечевой точки по переду вертикально вниз до нижнего края
линейки шириной около 3 см, зажатой под рукой параллельно полу.
ГПс
То же по спинке.
ДТС
От плечевого шва параллельно позвоночнику до тесьмы на талии.
ДТП
От плечевого шва параллельно средней линии переда через
выступающую точку груди до талии.
Вг*
От плечевого шва до наиболее выступающей точки груди.
Цг*
Расстояние между наиболее выступающими точками груди.
Рабочая методичка
3/8
Втачной рукав - снятие мерок и контроль
4. Контрольные соотношения (sanity checks)
Как читать этот раздел
Ни одно соотношение ниже не является способом вычислить мерку. Оно только показывает, стоит ли повторить
измерение. После повторного измерения устойчивое фактическое значение сохраняется, даже если оно не
попадает в диапазон.
4.1. Горловина, спина и пройма
Что проверяем
Ориентир
Надежность
Комментарий
Ширина базовой горловины
примерно 0,17-0,18 x ОШ
средний
Только для базовой горловины 'под
горлышко'. Модельная горловина
может быть любой.
Глубина ростка
примерно 0,06-0,08 x ОШ
средний
Исходная формула 0,14 x (ОШ/2) =
0,07 x ОШ попадает в этот
диапазон.
Глубина базовой горловины переда
примерно ширина горловины +
0...1,5 см
слабый
Исходный вариант '1/2 ширины + 1
см' исключен: он резко расходится с
параллельной формулой ОШ/5.
Полная ШС, женщины
примерно ОГ/4 + 11 см
средний
Это удвоенная исходная формула
для половинной ШС: ОГ/8 + 5,5.
Полная ШС, мужчины
примерно ОГ/4 + 14 см
средний
Это удвоенная исходная формула:
ОГ/8 + 7.
ДС
примерно Рост/4
средний
Хороший быстрый контроль, но
осанка и пропорции важнее.
ГП, женщины
примерно ОГ/8 + 11 см
слабый
Контрольная антропометрическая
формула; фактическая ГП имеет
приоритет.
ГП, мужчины
примерно ОГ/8 + 12 см
слабый
То же.
ГП, альтернативный ориентир
примерно ОГ/6 + 5 см
слабый
В исходном материале приведен
как вариант по Максимовой для
ручного вязания.
4.2. Плечо, рука и симметрия
Что проверяем
Ориентир
Надежность
Комментарий
Длина плеча
примерно 0,05 x ОГ + 7,8 см
слабый
Эквивалент таблицы из исходного
материала для ОГ 80-134.
Скелетная геометрия важнее ОГ.
Угол скоса плеча
arcsin(ПП/ДП) примерно 10-25 град.
средний
Если получается меньше 5 или
больше 30 град., сначала
перепроверить точки и ПП.
Левое/правое плечо
|ДПл-ДПп| обычно <= 0,5-1 см
средний
Большая разница возможна при
реальной асимметрии, но
измерение стоит повторить.
Локоть внутри профиля руки
ОЗ < ОЛ < ОР
сильный
Для обычного сужающегося рукава.
Нарушение чаще всего указывает
на неправильный уровень мерки.
Обхват локтя
ОЛ примерно 0,75-0,90 x ОР
слабый
Только грубая проверка пропорций.
Положение локтя
ДЛ примерно 0,50-0,58 x ДР
средний
ДЛ и ДР должны сниматься по
одной траектории.
Верхний обхват груди
ОГв обычно <= ОГ
средний
Для большинства фигур.
Если ОГв больше ОГ,
сначала перепроверить
уровни, но устойчивое
измерение не заменять
формулой.
ШГ1 и ШС
ШГ1 часто на 0-4 см меньше ШС
слабый
Не норматив. Использовать только
как повод проверить
горизонтальность ленты.
Рабочая методичка
4/8
Втачной рукав - снятие мерок и контроль
4.3. Перекрестные проверки без жесткой формулы
Контроль
Сопоставить
Что считать сигналом
Баланс переда
Сравнить ДТП-ДТС с ОГ-ОГв, Вг и Цг.
Если грудь выражена по горизонтальным
меркам, а ДТП почти не длиннее ДТС,
повторить обе вертикальные мерки.
Обратная ситуация тоже требует проверки.
Точки плеча
ДСР, ДСП, ДП и ПП должны использовать
одни и те же точки основания шеи и плеча.
Если одна мерка 'скачет' между
повторениями, чаще всего меняется сама
анатомическая точка.
Локоть
ОР -> ОЛ -> ОЗ должны образовывать
правдоподобное плавное сужение.
Резкий провал только на ОЛ - повод
перемерить.
Рука
ДЛ должна находиться немного дальше
середины ДР.
Если локоть оказался почти у плеча или
почти у запястья, проверить одинаковость
позы.
Левая/правая сторона
Сравнить ДП, ПП, ДР и ДЛ отдельно.
Небольшая асимметрия нормальна; не
усреднять автоматически до проверки.
4.4. Что намеренно НЕ используется как контроль
 Правило 'глубина проймы больше высоты оката на 1-2 см' исключено: оно внутренне противоречит соседним
исходным формулам, которые дают разницу около 8 см при любом ОГ.
 Фиксированное уменьшение длины плеча на 1 см 'на растяжение полотна' не используется как
универсальная константа. Коррекция должна зависеть от конкретного стабилизированного образца.
 Желаемый обхват модельной горловины не подменяет ОШ и не используется для проверки анатомической
мерки.
4.5. Контроль после построения
Проверка
Условие
Обхват груди готового изделия
ОГ + Пг
Суммарная ширина переда и спинки в плоскости
(ОГ + Пг) / 2
Ширина рукава вверху
ОР + Пр
Ширина манжеты
ОЗ + Пз, но манжета должна проходить через ОК либо
достаточно растягиваться
Плечевые швы
Длина плеча переда и спинки после всех корректировок должна
совпасть
Боковые швы
Длина переда и спинки по боковому шву после
вытачек/укороченных рядов должна совпасть
Окат и пройма
Сравнивать длины линий шва, а не только вертикальные
высоты; допустимая посадка зависит от полотна и способа
втачивания
5. Прибавки и растяжимость полотна
Величины ниже относятся к построению изделия и не должны записываться внутрь фактических мерок тела.
Участок
Ориентир исходной методики
Как использовать
К обхвату груди Пг
+4...12 см
Общая прибавка по окружности.
К обхвату бедер
от 0 см
По модели.
К ширине спины
+1...2 см
Считать частью распределения общей Пг,
а не автоматически добавлять поверх нее.
К ширине переда/полочки
+1...2 см
То же: это распределение Пг.
К ОР
+4...8 см
Прибавка к верхней части рукава.
К ОЗ
от +4 см
По модели; дополнительно проверить
прохождение кисти.
Рабочая методичка
5/8
Втачной рукав - снятие мерок и контроль
Не складывать прибавки дважды
Например, при ОГ = 96 см и Пг = 8 см целевой обхват изделия по груди = 104 см, а суммарная ширина переда и
спинки в плоскости = 52 см. Прибавки к ШС и полочке должны распределять эти 8 см, а не создавать еще 2-4 см
сверх них.
5.1. Коррекция на растяжение
Фиксированная поправка '-1 см к плечу' заменяется процедурой контроля по образцу:
1. Связать образец тем же переплетением, на той же плотности и из той же пряжи.
2. Стабилизировать его так же, как будет стабилизироваться изделие: ВТО/стирка/сушка.
3. Измерить фактическую петельную и рядовую плотность после стабилизации.
4. Если изделие заметно вытягивается под собственным весом, оценить эту деформацию отдельно и
корректировать конструктивные длины осознанно, а не универсальной константой.
6. Нагрудная вытачка / дополнительная длина переда
Для прилегающей конструкции исходная методика использует ДТП, ДТС, Вг и Цг. В машинном вязании тот же
геометрический смысл может быть реализован вытачкой или укороченными рядами.
Параметр
Связь
Комментарий
Базовая дополнительная длина переда
Delta = ДТП - ДТС
Это геометрический баланс фигуры.
Коррекция на растяжимость
не фиксированная
Исходный материал предлагает вычесть
растяжение полотна; величину брать
только из стабилизированного образца.
Положение центра
Цг / 2 от середины переда
Определяет горизонтальное положение.
Вертикальный уровень
по Вг
Определяет ряд/уровень начала
формообразования.
Верхушка
примерно на 2 см в сторону бокового шва
от центра груди
Сохранено из исходной схемы.
Рабочая методичка
6/8
Втачной рукав - снятие мерок и контроль
7. Рабочий лист измерений
Заполняйте фактические мерки без прибавок. Повтор нужен для контроля воспроизводимости.
Код
Мерка
РСТ
Рост
ОШ
Обхват шеи
ОГ
Обхват груди
ОБ
Обхват бедер
ШН
Ширина низа
ОР
Обхват верхней части
руки
ОЛ
Обхват локтя
ОЗ
Обхват запястья
ОК*
Обхват кисти
ОГв*
Верхний обхват груди
ДИ
Длина изделия
ДС
Длина спины
ДСР
Длина спины - росток
ДСП
Длина спины - плечо
ШГ1
Ширина груди над грудью
ШС
Ширина спины
ДПл
Длина плеча левая
ДПп
Длина плеча правая
ППл
Понижение плеча левое
ППп
Понижение плеча правое
ДРл
Длина рукава левая
ДРп
Длина рукава правая
ДЛл
Длина до локтя левая
ДЛп
Длина до локтя правая
ГПп
Глубина проймы по
переду
ГПс
Глубина проймы по
спинке
ДТП
Длина переда до талии
ДТС
Длина спины до талии
Вг*
Высота груди
Цг*
Центр груди
1-е измер.
2-е измер.
Принято
Рабочая методичка
7/8
Втачной рукав - снятие мерок и контроль
8. Быстрый лист самопроверки
Узел
Контроль
Горловина
Ширина ~ 0,17-0,18 ОШ; росток ~ 0,06-0,08
ОШ
Спина
ШС (жен.) ~ ОГ/4 + 11; ШС (муж.) ~ ОГ/4 +
14
Длина спины
ДС ~ Рост/4
Пройма
жен. ~ ОГ/8 + 11; муж. ~ ОГ/8 + 12 - только
слабый контроль
Плечо
ДП ~ 0,05 ОГ + 7,8 - только слабый
контроль
Скос плеча
arcsin(ПП/ДП) обычно около 10-25 град.
Локоть
ОЗ < ОЛ < ОР; ОЛ ~ 0,75-0,90 ОР
Положение локтя
ДЛ ~ 0,50-0,58 ДР
Верхняя грудь
ОГв обычно <= ОГ
Ширина груди
ШГ1 часто на 0-4 см меньше ШС - слабый
контроль
Баланс
Сопоставить ДТП-ДТС с ОГ-ОГв, Вг и Цг
Симметрия
Сравнить Л/П ДП, ПП, ДР, ДЛ; не
усреднять до проверки
OK / перемерить
9. Финальный чек-лист перед построением
 ОШ снят как анатомический обхват основания шеи, а не как желаемый вырез.
 Талия отмечена горизонтально; ОТ измерен только если нужен по модели.
 ШГ1 снята над грудью строго горизонтально; ШС - по лопаткам.
 ДП, ПП, ДР и ДЛ записаны отдельно слева и справа.
 ОЗ - фактическая мерка; прибавка к манжете записана отдельно.
 Если манжета узкая, проверен ОК или фактическая растяжимость манжеты.
 ДТП и ДТС сняты от сопоставимых плечевых точек и перепроверены.
 Все прибавки записаны отдельно от мерок тела.
 Любое выпавшее контрольное соотношение сначала приводит к повторному измерению, а не к замене мерки
расчетной.
Примечание об этой редакции
Основа: предоставленные материалы «Мерки для построения изделия с втачным рукавом», «Снятие мерок,
константы» и «Построение нагрудной вытачки». В этой версии исходные формулы переосмыслены как
контрольные ориентиры; уточнено определение ОШ, ШП заменена на более строго определенную ШГ1 для
прилегающей конструкции, добавлены ПП, ОЛ, ДЛ, ОГв и ОК, а внутренне противоречивые универсальные
правила исключены.
Рабочая методичка
8/8
