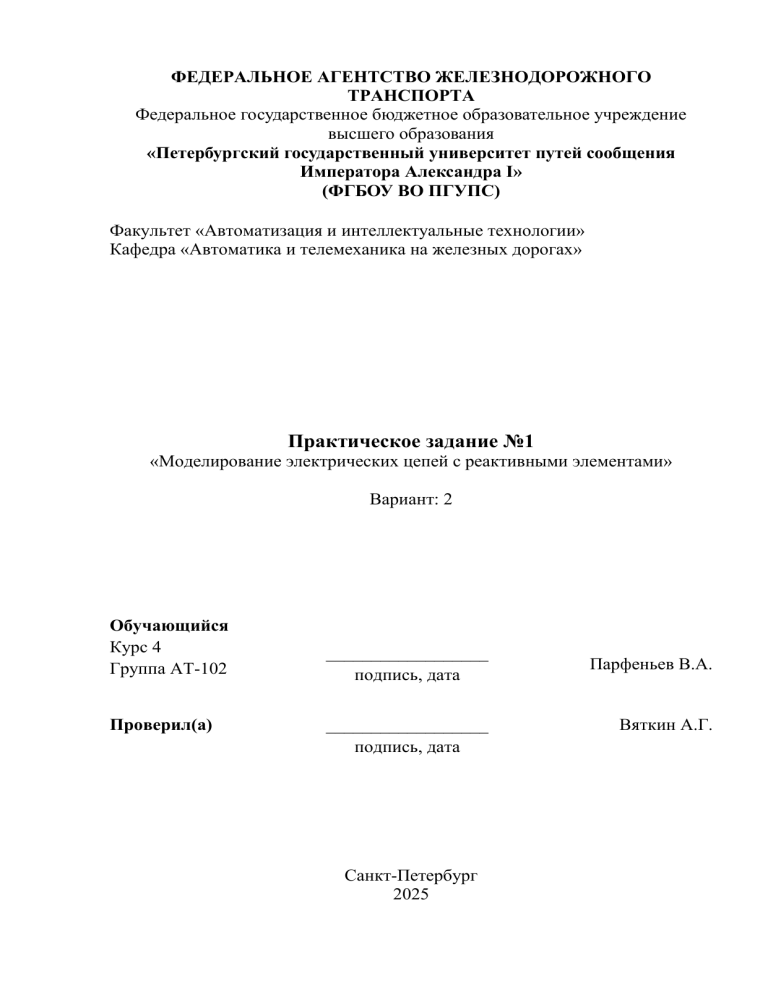

Отчет

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО
ТРАНСПОРТА
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Петербургский государственный университет путей сообщения
Императора Александра I»
(ФГБОУ ВО ПГУПС)
Факультет «Автоматизация и интеллектуальные технологии»
Кафедра «Автоматика и телемеханика на железных дорогах»
Практическое задание №1
«Моделирование электрических цепей с реактивными элементами»
Вариант: 2
Обучающийся
Курс 4
Группа АТ-102
Проверил(а)
__________________
подпись, дата
Парфеньев В.А.
__________________
подпись, дата
Вяткин А.Г.
Санкт-Петербург
2025
1. Цель работы:
Знакомство с моделированием принципиальных электрических схем в программесимуляторе Ngspice, а также освоение построения электрических схем в программе
TinyCAD
2. Начальные данные
3. Электрическая схема:
4. Текст программы:
Lab_1
R1 1 2 1k
R2 2 3 1.5k
R3 1 0 50
R4 0 3 350
R5 3 4 440
V1 4 1 DC 100
.options .noacct
.tran 0.5 10
.control
run
display
plot -I(V1)
.endc
.end
5. Графики напряжения и тока
6. Ручная проверка
𝒓𝟏𝟐 = 𝒓𝟏 + 𝒓𝟐 = (𝟐, 𝟓 ∙ 𝟏𝟎𝟑 )
𝒓𝟑𝟒 = 𝒓𝟑 + 𝒓𝟒 = 𝟒𝟎𝟎
𝒓𝟏𝟐 ∙ 𝒓𝟑𝟒
𝒓𝟏𝟐𝟑𝟒 =
= 𝟑𝟒𝟒, 𝟖𝟐𝟖
𝒓𝟏𝟐 + 𝒓𝟑𝟒
𝒓𝟏𝟐𝟑𝟒𝟓 = 𝒓𝟏𝟐𝟑𝟒 + 𝒓𝟓 = 𝟕𝟖𝟒, 𝟖𝟐𝟖
𝑰=
𝒖
𝒓𝟏𝟐𝟑𝟒𝟓
= 𝟎, 𝟏𝟐𝟕А
7. Вывод
Познакомился с программой Ngspicе и научились моделировать
электрические схемы общего назначения с исходным кодом в этой
программе. Научился строить схемы с помощью программы TinyCad, а
также составлять файл-описание модели, который представлен в виде
текстового документа.
