Практическое задание №2: Моделирование цепей с реактивными элементами

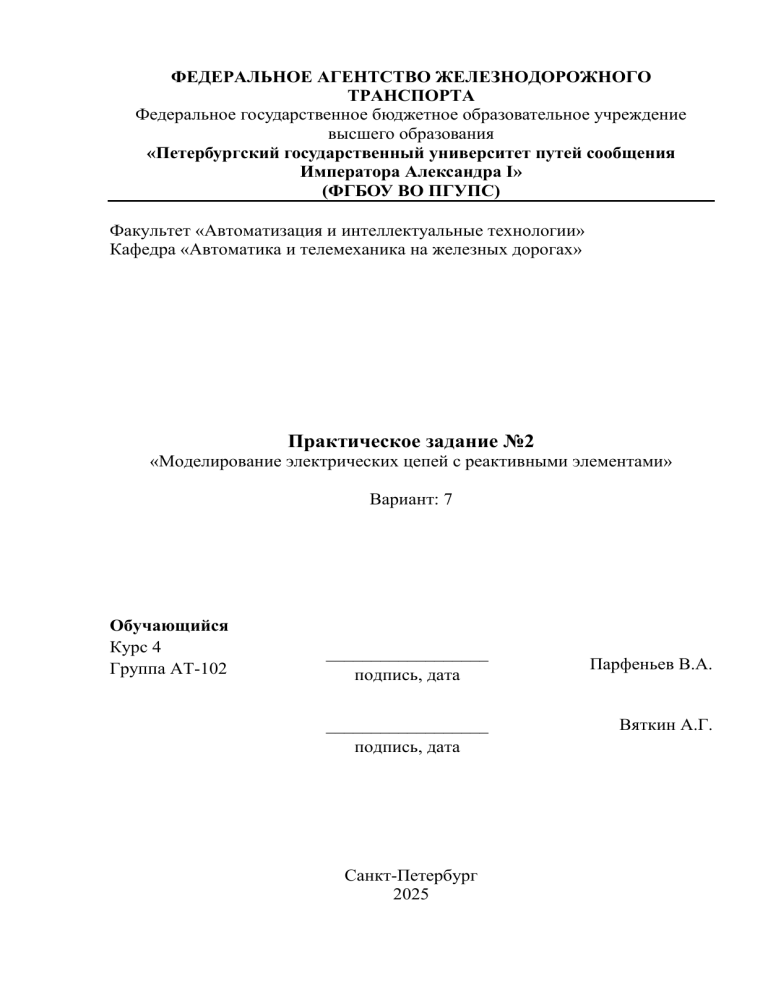

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО
ТРАНСПОРТА
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Петербургский государственный университет путей сообщения
Императора Александра I»
(ФГБОУ ВО ПГУПС)
Факультет «Автоматизация и интеллектуальные технологии»
Кафедра «Автоматика и телемеханика на железных дорогах»
Практическое задание №2
«Моделирование электрических цепей с реактивными элементами»
Вариант: 7
Обучающийся
Курс 4
Группа АТ-102
__________________
подпись, дата
Парфеньев В.А.
__________________
подпись, дата
Вяткин А.Г.
Санкт-Петербург
2025
1. Цель работы:
Моделирование простейших электрических схем с реактивными элементами в
программе-симуляторе Ngspice. Освоение методов расчета электрических параметров
цепей первого и второго порядков. Расчет электрических параметров в этих цепях
производится при условии, что протекающие процессы являются квазистационарными.
2. RC - цепь
Рис.1 Схема
Рис.2 Графики
Код:
Vtoraya laba RC-circuit
V 2 0 DC 10
C 0 1 200u
R 1 2 10
.options noacct
.tran 100u 8m uic
.control
run
display
plot i(V)
plot v(1)
.endc
.end
3. RL - цепь
Рис.3 Схема
Рис.4 Графики
Код:
Vtoraya laba RL-circuit
V 2 0 DC 10
R 0 1 10
L 1 2 20m
.options noacct
.tran 100u 8m uic
.control
run
display
plot -i(V)
plot v(1,2)
.endc
.end
4. RLC – цепь
Рис.5 Схема
Рис.6 Графики
Код:
Vtoraya laba RLC-circuit
V 4 0 DC 10
V0 2 3 DC 0
R 0 1 10
C 1 2 200u
L 3 4 20m
.options noacct
.tran 100u 8m uic
.control
run
display
plot -i(V)
plot -i(V0)
plot v(1,2)
plot v(3,4)
.endc
.end
5. Апериодический
Рис.7 Графики
Код:
Vtoraya laba RLC-circuit
V 4 0 DC 10
V0 2 3 DC 0
R 0 1 25
C 1 2 200u
L 3 4 10m
.options noacct
.tran 100u 8m uic
.control
run
display
*plot -i(V)
*plot -i(V0)
plot v(1,2)
plot v(3,4)
.endc
.end
6. Периодический
Рис.8 Графики
Код:
Vtoraya laba RLC-circuit
V 4 0 DC 10
V0 2 3 DC 0
R 0 1 .1
C 1 2 200u
L 3 4 .1m
.options noacct
.tran 100u 8m uic
.control
run
display
*plot -i(V)
*plot -i(V0)
plot v(1,2)
plot v(3,4)
.endc
.end
