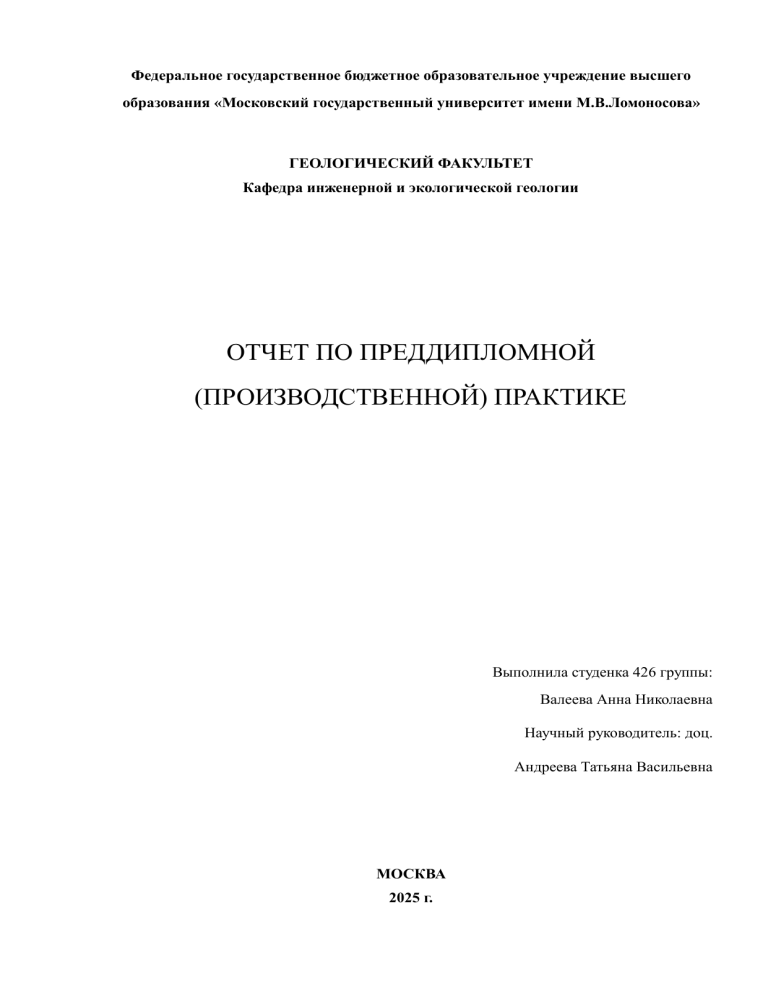

Отчет по преддипломной практике: Геология Сочи

Федеральное государственное бюджетное образовательное учреждение высшего
образования «Московский государственный университет имени М.В.Ломоносова»
ГЕОЛОГИЧЕСКИЙ ФАКУЛЬТЕТ
Кафедра инженерной и экологической геологии
ОТЧЕТ ПО ПРЕДДИПЛОМНОЙ
(ПРОИЗВОДСТВЕННОЙ) ПРАКТИКЕ
Выполнила студенка 426 группы:
Валеева Анна Николаевна
Научный руководитель: доц.
Андреева Татьяна Васильевна
МОСКВА
2025 г.
Оглавление
Введение ..................................................................................................................................... 3
Состав и виды работ, выполняемых в период прохождения
производственной практики .................................................................................................. 3
Геологическое строение территории .................................................................................... 7
Подземные воды ....................................................................................................................... 9
Геологические процессы и явления....................................................................................10
Сейсмичность .......................................................................................................................10
Эрозионные процессы .........................................................................................................12
Склоновые процессы ...........................................................................................................12
Заключение ..............................................................................................................................15
Список литературы ...............................................................................................................16
Введение
Преддипломная производственная практика проходила в ООО «ГипростроймостГеотех» под руководством Горюнова Виталия Сергеевича. Основным видом деятельности
компании является создание геодезической, нивелирной, гравиметрической сетей,
основная специализация на инженерных изысканиях для проектирования мостов и
транспортных сооружений на территории Российской Федерации.
Практика проходила в период с 22 июля по 6 сентября. На протяжении всего
времени практики я выполняла камеральные работы, находясь в должности техникагеолога. Было выполнено большое количество задач, связанных с обработкой полевых и
лабораторных данных, таких как: камеральная обработка данных по результатам
определения физико-механических и химических свойств грунтов, построение разрезов,
колонок
скважин,
определение
инженерно-геологических
элементов,
расчет
трещиноватости грунтов, написание и составление отчетов по объектам. Данные работы
проводились в таких программах как: AutoCAD, EngGeo, Microsoft Excel, Microsoft Word.
Состав и виды работ, выполняемых в период прохождения производственной
практики
Объект:
автомобильная
дорога
«Обход
Адлера»
Этап
3.
Строительство
автодорожного тоннеля находится на участке трассы мкр. Адлер расположен (в основном)
в Адлерском районе г.Сочи Краснодарского края РФ. Местоположение участка работ
представлено на рис. 1.
Рис. 1. Участок работ по этапу 3
Основными задачами инженерно-геологических изысканий являлись:

Изучение
инженерно-геологического
строения
и
гидрогеологических
условий проектируемой трассы автомобильной дороги.

Установление непрерывных границ литологических слоев, определение
состава, мощности рыхлых четвертичных отложений.

Изучение структурно-тектонических особенностей строения массива в
полосе изысканий и до глубины, определяемой параметрами проектируемых сооружений,
обеспечив при этом оценку однородности гидрогеологических условий, строения и
состояния грунтов «в массиве» между скважинами и в поперечном сечении.

Выявление и оценка степени структурного ослабления и характеристики
грунтов на установленных участках пересечения сооружений с зонами дезинтеграции
тектонического и/или техногенного характера, оценка геометрических параметров этих
зон в пределах зоны влияния на проектируемые сооружения.

Изучение физико-механических свойств грунтов и их коррозионной
агрессивности.

Изучение грунтов со специфическими свойствами (органоминеральные,
набухающие и т.д.).

Изучение химического состава и коррозионной агрессивности грунтовых

Выполнение
вод.
инженерно-сейсмологических
исследований
с
учетом
требований, определяемых классом сейсмостойкости сооружений, включая уточнение
исходной сейсмичности (УИС), сейсмическое микрорайонирование (СМР) и расчет
сейсмических воздействий.

Определение информативных характеристик и их изменчивость для оценки
состояния горного массива, включая оценку однородности свойств грунтов «в массиве» с
определением границ и характеристикой зон структурного ослабления, для уточнения
модели
напряженно-деформированного
состояния
(НДС)
и
построения
горно-
геологических моделей (ГГМ) в масштабе и с детальностью, необходимой и достаточной
для обоснования геотехнических расчётов.

Определение условий развития неблагоприятных геологических процессов;

Оценка прогноза развития неблагоприятных геологических процессов на
период строительства и эксплуатации автомобильной дороги.
Вышеперечисленные задачи решались комплексом методов, включающих:

Сбор и обработка материалов изысканий и исследований прошлых лет
(фондовые, архивные и опубликованные материалы).

Рекогносцировочное обследование полосы прохождения проектируемой
трассы, а также маршрутные наблюдения и оползневая съемка.

Бурение инженерно-геологических скважин.

Гидрогеологические наблюдения в скважинах.

Геофизические исследования.

Отбор проб грунтов и подземных вод для лабораторных исследований.

Лабораторные исследования грунтов и воды.

Камеральная обработка полевых материалов и результатов лабораторных
исследований.

Составление технического отчета.
На основе полученных лабораторных данных была создана таблица нормативных и
расчетных физико-механических характеристик грунтов для каждого ИГЭ Этапа 3 по
ГОСТ 25100-2020 (табл. 1).
Таблица 1
Нормативные и расчетные показатели характеристик грунтов (этап 3)
Также, помимо этого, была составлена схема расположения скважин и точек
наблюдения. Используя GPS-координаты, записанные в полевом журнале, точки
наблюдения были нанесены на топооснову в программе AutoCAD.
При работе с объектом были построены колонки скважин на основе полевого
определения типов грунтов, а также на основе лабораторного анализа керна. Построение
проводилось с помощью таких программ как EngGeo и AutoCAD .
Данные лабораторных исследований вводились в базу программы EngGeo с
уточнением мощности, описания слоев отобранных слоев при бурении скважин и ИГЭ.
Процесс работы представлен на рис. 2-3.
Рисунок 2 - Окно редактирование слоев в приложении EngGeo.
Рисунок 3 - Проведенные линии разрезов в плане.
Геологическое строение территории
По результатам выполненных работ в геологическом строении на изученной
территории до глубины исследования 236,0 м принимают участие следующие
стратиграфо-генетические
комплексы:
Верхнемеловые
отложения
(K2).
Верхнепалеогеновые отложения хостинской свиты (Pg3hs). Неоплейстоцен. Среднее звено
- Голоцен. Деляпсий, десерпций, дерупций, с участием делювиопролювия (dl,drQII-IV).
Элювиальные четвертичные отложения (eQ). Дочетвертичные образования. Современные
четвертичные отложения пойм и русел (аQIV), Современные четвертичные оползневые
отложения (dpQIV). Современные техногенные образования (tQIV)
Палеоген. Верхний отдел. Хостинская свита (Р3hs) - Песчаники кварцевые на
карбонатно-глинистом цементе сложного строения, мощностью 10-15м до 21.4м (скв. Т250), средней прочности и прочные, слаботрещиноватые и трещиноватые, с постоянным
напорным водоносным горизонтом, устойчивые.
Хостинская свита (P3hs, верхний палеоген) - Породы не затронутые экзогенными
и эндогенными процессами. Представлен неравномерным переслаиванием аргиллита
алевритистого, малопрочного и песчаника кварцевого, на глинисто-карбонатном цементе,
от средней прочности до прочного, мощностью 0.1-0.7м, редко до 3-5м, в количестве до
20%. Породы слаботрещиноватые и трещиноватые, но с благоприятным залеганием
трещин, средней устойчивости.
Хостинская свита (P3hs, верхний палеоген) - Породы в тектонических зонах и
зонах выветривания. В зонах выветривания представлен неравномерным переслаиванием
выветрелого аргиллита алевритистого, низкой и очень низкой прочности, местами
разрушенного до щебня и переходящего в глину с сохранившейся «материнской»
слоистостью и песчаника кварцевого, на глинисто-карбонатном цементе, средней
прочности, мощностью 0.1-0.7м, в количестве до 20%. Чаще всего, мощность измененных
пород не превышает 1.5-5.0м. В тектонических зонах аргиллиты и песчаники могут иметь
различные свойства, в зависимости от степени тектонического воздействия. Породы
объединены по фактору изменения горно-геологических условий и характеризуются как
сильнотрещиноватые до раздробленных, слабой устойчивости. При проходке требуется
усиление обделки, местами дополнительное крепление.
Плейстоцен. Аллювиальные отложения речных террас (aIII) - На исследуемом
участке, в районе восточного портала выделяются отложения террасы верхнего
неоплейстоцена
(аIII),
предположительно
галечниковыми
образованиями,
обычно
Пугачевской.
с
Сложены
суглинисто-глинистым
они
гравийно-
заполнителем.
Обломочный материал окатан неравномерно. Наряду с хорошо обработанной уплощенной
галькой и гравием встречаются угловатые разности, а в притыловых частях террасы до
половины обломочного материала представлено щебнем и дресвой. Скрепляющие
обломки суглинки и глины обычно плотные, переполнены мелким гравием и песчаными
зернами полимиктового состава.
Верхнечетвертичные
и
современные
нерасчлененные
коллювиально-
делювиальные отложения склонов (cdIII-IV) - отложения широко развиты на
исследуемой территории, они сконцентрированы в оползневых массивах, которые в
пределах древнеоползневых склонов образуют, зачастую, стратифицированные толщи,
переслаиваясь,
обычно,
с
водоупорными
глинами
и
суглинками
делювиально-
пролювиального и делювиально-оползневого генезиса.
Представлены
глинами
и
суглинками
делювиально-пролювиального
и
делювиально-коллювиального генезиса с включением обломков выветрелого песчаника, в
том числе крупноблочных, до 20%. Консистенция грунтов также различна, вдоль
водотоков может быть текучей, на сухих участках твердой и полутвердой.
Современные четвертичные отложения пойм и русел (аIV) - отложения на
участке работ преимущественно в пойме и русле р.Мзымта, представлены гравийными и
галечниковыми отложениями, с песчано-суглинистым заполнителем мощностью от 1,0 до
40,0 м и более по данным буровых работ, выполненные в различные годы.
Современные
литологическому
четвертичные
составу
отложения
оползневые
отложения
соответствуют
(dpIV)
изначальным
-
породам
По
–
коллювиально-делювиальные отложениям и представлены суглинками и глинами
различной консистенции, с редкими останцами песчаников.
Современные техногенные образования (tIV) - Имеют широкое распространение.
Представлены различными насыпными отложениями. При планировке территории
использовались, преимущественно, местные склоновые глины и суглинки с обломками
песчаника, в результате перемещения смешанные со строительным мусором. Для отсыпки
дорог применялись отсеянные гравийно-галечниковые аллювиальные отложения.
Подземные воды
Согласно анализу архивных и фондовых материалов, исследуемая территория
является частью гидрогеологической провинции Кавказского сложного бассейна пластовоблоковых, пластовых и покровно-потоковых безнапорных и напорных вод. Кавказский
бассейн относится к бассейнам горных массивов со значительной внутренней
контрастностью, обусловленной как высотной климатической зональностью, так и
структурной неоднородностью. Рассматриваемая территория сложена кайнозойскими
осадочными породами. В горных массивах развиты грунтовые, трещинные и трещиннопластовые воды, приобретающие с глубиной напор. Сравнительно изученными (по
архивным материалам) являются грунтовые воды, выходящие в виде родников в
эрозионных врезах речных долин. Подземные воды глубокой циркуляции в регионе
изучены слабо. Вне районирования выделяются переуглубленные речные долины (река
Мзымта), которые являются естественными дренами для всех пересекаемых ими
водоносных горизонтов и комплексов. По этим долинам происходит транзит и разгрузка в
море не только поверхностного, но и большей части подземного стока. Изучение характера
обводненности коренных отложений Кавказа в различных тектонических условиях
показало, что основными водоносными структурами здесь являются зоны повышенной
трещиноватости и закарстованности пород, приуроченные к субмеридиональным
структурам. В пределах этих структур обводненностью характеризуются не только
известняки, песчаники, мергели, но и глинисто-аргиллитовые толщи.
Гидрогеологические условия района участка исследований характеризуются
наличием
постоянного
водоносного
горизонта,
приуроченного
к
галечникам
аллювиальных отложений долины р. Мзымта и водам, приуроченным к верхней
трещиноватой зоне коренных пород. Эти воды имеют спорадическое распространение,
обладают местным напором. Водоупором служат слабо трещиноватые разности коренных
аргиллитов.
По результатам настоящих инженерно-геологических изысканий и учитывая
изученность территории в районе строительства до глубин в 236 м и более
гидрогеологическкие условия участка характеризуются наличием 3-х водоносных и
локально-водоносных комплексов: водоносный голоценовый аллювиальный комплекс
(a,dQIII-IV), водоносный верхнеплейстоцен-голоценовый делювиально-коллювиальный
комплекс (с,dQIII-IV), водоносный дочетвертичный комплекс терригенных отложений,
обводненных по прослоям песчаников и по системам трещин в верхнепалеогеновых
отложениях хостинской свиты (Pg3hs).
Геологические процессы и явления
Сейсмичность
Рисунок 4 - Фрагменты карт ОСР-97 территории Причерноморья. Эллипсы –
события с М=7.0, кружки – с М=6.5 и менее
В соответствии с официально принятым в 2016 году комплектом карт ОСР-2015,
выполненного в единицах макро-сейсмического балла шкалы MSK-64 для «средних»
грунтов по сейсмическим свойствам, в зависимости от вероятности землетрясений и их
средней повторяемости, ответственности сооружений и сроков их службы, территория г.
Сочи, в том числе и участок исследований, расположены в зоне с сейсмичностью 8 баллов
по карте ОСР-2015 А для сооружений массового строительства (период повторяемости 1
раз в 500 лет), 9 баллов по карте ОСР-2015В для объектов повышенного уровня
ответственности и 9 баллов по карте ОСР-2015С для особо ответственных сооружений
(период повторяемости 1 раз в 1000 лет и в 5000 лет, соответственно) (рис.4).
Карта исторической сейсмичности западной части Северного Кавказа с указанием
линеаментов, активных разломов и исторических землетрясений приведена на рис. 5.
Рисунок 5 - Историческая сейсмичность западной части Северного Кавказа (Уломов В. И.)
Территория Сочинского Причерноморья является частью Северо-Западного Кавказа
и охватывает зону сочленения Скифской плиты, альпийской складчатой системы Большого
Кавказа и впадины Черного моря. С позиций современной геодинамики эта зона
представляет собой характерный пример области коллизионной тектоники, связанной с
накоплением деформаций сжатия в субмеридианальном направлении и продолжающимся
тектоническим поднятием Б. Кавказа (в среднем 10 мм в год) и активной сейсмичностью
(8-10 баллов).
Сейсмическая активность на Западном Кавказе во времени весьма непостоянна. За
последние 150 лет в пределах данной территории наблюдалось увеличение сейсмической
активности в периоды: 1830 — 1840, 1870 — 1909 гг. и в настоящее время, начиная с 50-х
годов.
В районе Сочи за последние 150 лет семи-восьмибалльные землетрясения
происходили четырежды, в 1870, в 1955, 1959 и 1970 гг.
Характерной особенностью сейсмичности региона являются рои землетрясений –
большое количество толчков, слабо варьирующих по силе, связанных с ограниченной по
площади областью и заполняющих промежуток времени от месяца до года. Большинство
этих толчков увязывается с системой продольных взбросонадвигов Черноморской
флексурно-разрывной зоны. Однако эпицентр 7 балльного землетрясения 1870 г. по
макросейсмическим данным (Ананьин, 1977) предположительно может быть связан с
Монастырской системой разломов.
Эрозионные процессы
Эрозионные процессы в районе Западного портала на поверхности левобережного
склона р. Кудепста выражены слабо, в основном в малочисленных руслах ручьев с
временными водотоками. В длительные периоды без выпадения осадков в руслах
временных водотоков воды не отмечалось.
Другой фактор, влияющий на развитие и активность проявления боковой и донной
эрозии в руслах временных водотоков – малая площадь водосбора.
Максимальное превышение поверхности водораздельного гребня относительно
поверхности русла р. Кудепста, являющегося базисом эрозии на этом участке, всего 150 м.
Зависимость глубины эрозионных врезов от превышения отметок гребня над
базисом эрозии на участке исследований присутствует.
Наиболее глубокие современные врезы временных водотоков приурочены к
восточной части участка с наибольшими высотными отметками водораздельного гребня.
Проектируемые подъездные дороги к западному порталу проходят вдоль склона,
пересекая все русла временных водотоков под прямым углом в средней части
левобережного эрозионно-оползневого склона.
Склоновые процессы
Наиболее широкое распространение в районе изысканий имеют оползневой и
обвально-оползневой процессы. Коэффициент площадной пораженности морских, речных
и балочных склонов колеблется от 0,21 до 0,95, а в среднем составляет 0,64 (11 оползней
на 1 га, многие из оползней имеют площадь 15-30 га и мощность 15-30 м. Характерной
особенностью развития современных процессов является наложение наиболее подвижных
поверхностных оползней на медленно (около 4-12 см/год) и постоянно перемещающиеся
блоки древних оползней. В процессе освоения территории, массовой застройки, развития
инфраструктуры,
активного
преобразования
рельефа,
значительно
увеличилось
количество случаев активизации оползней. Подрезка склонов и дальнейшая эксплуатация
автодорог, пересекающих древние оползневые массивы, провоцирует оползневую
активность в случае выпадения повышенного количества атмосферных осадков.
Обвально-осыпной процесс наблюдается вдоль абразионных уступов АзовоЧерноморского побережья. Широко развиты обвалы вдоль уступов высоких речных
террас, а также вдоль скальных обнажений куэст в среднегорье и высокогорье. Также
обвально-осыпные процессы развиваются на высоких и крутых верховых откосах
автодорог. Обвально-осыпные процессы протекают повсеместно на обнаженных участках
склонов, в высоких подрезках откосов дорог, оползневых и эрозионных уступах. При
реконструкции и расширении дорог, проложенных по скальным участкам склонов,
происходит интенсивное выветривание и обрушение каменно-глыбового материала.
Анализ материалов современных исследований в области мониторинга за
экзогенными процессами также подтвердил высокую степень опасности проявления
склоновых процессов на изучаемой территории. Для предварительного анализа была
использована интерактивная карта деформаций поверхности (рис. 6), составленная
сотрудниками Института физики Земли им. О.Ю.Шмидта РАН в 2022г.
Рисунок 6 - Фрагмент интерактивной карты деформаций поверхности, с отображением
тектонических нарушений и осью проектируемой трассы. Сиреневым контуром
обозначены области оползневых проявлений по наземным данным; красными маркерами
обозначены наиболее значительные области активных деформаций
В нашем случае получается так, что смещение глинистых оползневых грунтов
фактически происходит по глинам. Это зона элювия, погребенная под массой оползневых
грунтов - элювиальный слой обводнен на контакте с коренными породами, он и является
плоскостью смещения. Как правило, это небольшой слой, мощностью до 0,6 м. Ниже
вскрываются коренные породы.
Экологические условия
Территория планируемого размещения объекта частично находится в границах
особо охраняемой природной территории (далее – ООПТ) федерального значения –
Сочинский национальный парк. Проектируемая ось тоннель расположена на глубине от
0,0 м до 240 м, и проходит в границах ООПТ федерального значения Сочинский
национальный парк, тоннель проходит в закрытой форме.
Объект находятся вне границ существующих ООПТ регионального значения,
планируемых к созданию ООПТ регионального значения, существующих ООПТ местного
значения.
В ходе полевых исследований установлено, что редкие и охраняемые виды
животных, занесенные в Красные книги РФ и КК на участке постоянного и временного
отвода отсутствуют, в том числе отсутствуют в пределах земельного отвода пути
миграции животных.
На участке изысканий концентрации всех контролируемых загрязняющих веществ
(свинца, кадмия, цинка, меди, никеля, мышьяка, ртути, бенз(а)пирена, нефтепродуктов) во
всех пробах почв были меньше соответствующих ОДК и ПДК.
В соответствии с критериями отнесения отходов к I-V классам опасности
исследованные пробы почв относятся к V классу опасности. По данному критерию
исследованные почвогрунты являются «практически неопасными отходами».
В соответствии со значениями индекса загрязненности вод: а) исследованные
пробы поверхностной воды имеют класс качества – III «умеренно загрязненная» (№№ Д1, Д-4), II «чистая» (№№ С-ВД-1, С-ВД-2); б) исследованная проба морской воды имеет
класс качества – II «чистая». Наибольший вклад в значения ИЗВ вносят концентрации
меди, свинец, фенолы.
Заключение
Преддипломная производственная практика в ООО «Гипростроймост-Геотех» была
успешно завершена и оказалась чрезвычайно ценным этапом в моем профессиональном
становлении. Находясь в должности техника-геолога, я получила обширный практический
опыт в выполнении камеральных работ, связанных с основной деятельностью компании –
инженерными изысканиями для проектирования мостов и транспортных сооружений.
В ходе практики был приобретен глубокий опыт в обработке полевых и
лабораторных данных по физико-механическим и химическим свойствам грунтов,
построении инженерно-геологических разрезов и колонок скважин, определении
инженерно-геологических элементов, расчете трещиноватости, а также в написании и
составлении отчетов по ряду объектов. Активное использование специализированного
программного обеспечения, такого как AutoCAD, EngGeo, Microsoft Excel и Microsoft
Word, значительно повысило мои навыки работы со специализированным ПО.
В целом, практика позволила применить теоретические знания на реальных
проектах, углубить понимание полного цикла инженерно-геологических изысканий и
приобрести большой опыт в камеральной обработке материалов.
Выражаю искреннюю благодарность сотрудникам ООО «Гипростроймост-Геотех»
– Горюнову Виталию Сергеевичу (комплексный главный инженер проекта), Баландиной
Елене Сергеевне (главный инженер проекта), Соколовой Анне Андреевне (инженергеолог) и Мухаметзяновой Александре Андреевне (инженер-геолог 1 категории) – за
ценные наставления, уделенное время и создание благоприятной атмосферы для
обучения.
Список собранных материалов
5 разрезов, масштабом 1:100
5 описаний выработок
Таблица нормативных и расчетных характеристик
Список литературы
1.
Ананьин И.В. Сейсмичность Северного Кавказа. М.: Наука, 1977. 149 с.
