Проектирование опалубки для фундамента морской платформы

Задание на проектирование
Для возведения конструкции железобетонного основания морской
гравитационной платформы требуется разработать проект производства
работ.

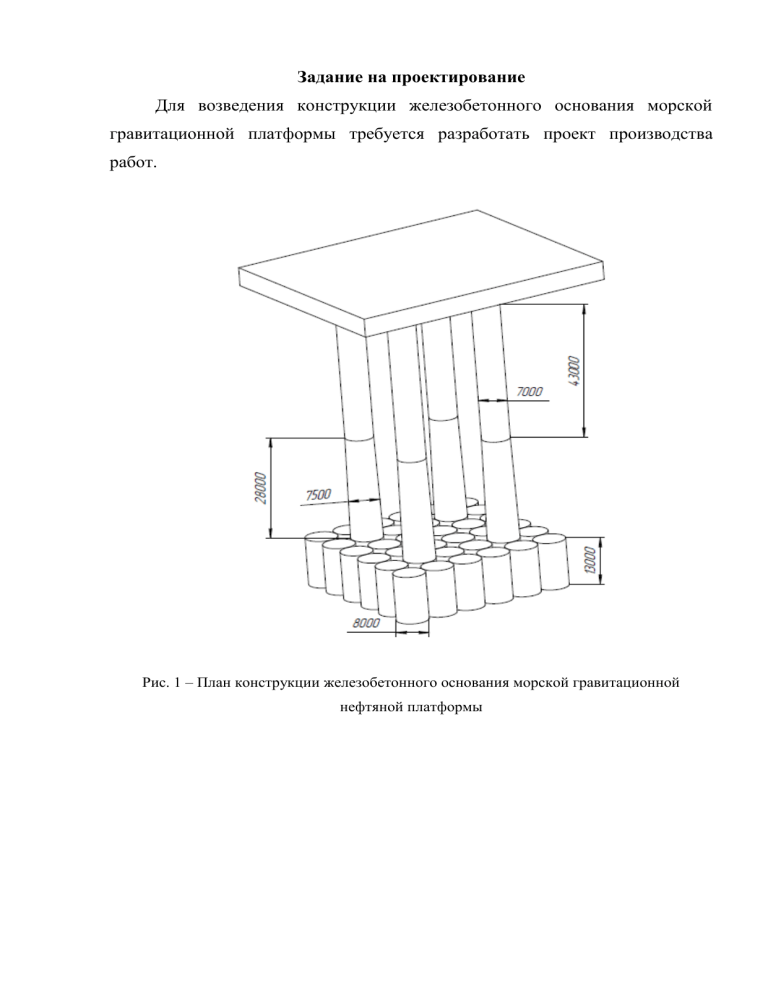

Рис. 1 – План конструкции железобетонного основания морской гравитационной
нефтяной платформы
1. Компоновка опалубочных форм с разработкой схем расстановки
щитов и элементов опалубки
1.1 Расчет потребности комплектующих элементов опалубки
Ведомость объемов опалубочных работ составляется после принятия
решения о типе и конструктивной схемы опалубки (табл 8.1).
Выбор щитов опалубки для основания платформы круглого сечения
диаметром 8 м:
Lокр н = 25,12 м;
Lокр в = 18,84 м;
N1 
𝑁1 =
25,12⋅12
3×3
+
Lокр н  h1
Sопал
18,84⋅12
3×3

Lокр в  h1
Sопал
(8.1)
= 33,49 + 25,12 = 59шт
Выбираем щиты 3х3 в количестве 59 штук на 4 уровня.
𝑁2 =
25,12⋅1
3×1
+
18,84⋅1
3×1
= 8,37 + 6,28 = 15шт
Выбираем щиты 3х1 в количестве 15 штук на 1 уровень.
Выбор щитов опалубки для основания платформы круглого сечения
диаметром 7,5 м:
Lокр н = 23,55 м;
Lокр в = 17,27 м;
N1 
23,55  27 17, 27  27

 70,65  51,81  123 шт
3 3
3 3
Выбираем щиты 3х3 в количестве 123 штук на 9 уровней.
N2 
23,55  1 17, 27  1

 7,85  5,75  14 шт
3 1
3 1
Выбираем щиты 3х1 в количестве 14 штук на 1 уровень.
Выбор щитов опалубки для основания платформы круглого сечения
диаметром 7 м:
Lокр н = 21,98 м;
Lокр в = 15,70 м;
N1 
21,98  42 15,70  42

 102,57  73, 26  176 шт
3 3
3 3
Выбираем щиты 3х3 в количестве 176 штук на 14 уровней.
N2 
21,98  1 15,70 1

 7,33  5, 23  13 шт
3 1
3 1
Выбираем щиты 3х1 в количестве 13 штук на 1 уровень.
Таблица 8.1
Ведомость объемов опалубочных работ
№
Наименование
Размер, мм
Кол-во, шт.
Площадь, м2
1
Щит наружный для
3000×3000
34*36=1224
1224*9=11016
основания платформы
3000×1000
9*36=324
324*3=972
Щит внутренний для
3000×3000
26*36=936
936*9=8424
основания платформы
3000×1000
7*36=252
252*3=756
Щит наружный для
3000×3000
71*4=284
284*9=2556
основания платформы
3000×1000
8*4=32
32*3=96
Щит внутренний для
3000×3000
52*4=216
216*9=1944
основания платформы
3000×1000
6*4=24
24*3=72
Щит наружный для
3000×3000
103*4=412
412*9=3708
основания платформы
3000×1000
8*4=32
32*3=96
Щит внутренний для
3000×3000
74*4=296
296*9=2664
основания платформы
3000×1000
6*4=24
24*3=72
4056
32436
круглого сечения
диаметром 8 м.
2
круглого сечения
диаметром 8 м.
3
круглого сечения
диаметром 7,5 м.
4
круглого сечения
диаметром 7,5 м.
5
круглого сечения
диаметром 7 м.
6
круглого сечения
диаметром 7 м.
Итого:
36 – количество опор диаметром 8 метров;
4 – количество опор диаметром 7.5 метров;
4 – количество опор диаметром 7 метров.
По поводу уровней:
Разберем опоры диаметром 8 метров. Судя по конструкции, мы видим
высоту 13 метров, высота не делится 3, ибо у нас высота щита 3 метра. Для
этого мы разбиваем 13 метров на 12 метров +1 метр доборочный.
Вставляем в формулу 12 метров и получаем 59 шт. Значит у нас 4
уровня используется 59 штук.
Затем у нас же используется один метр доборки, значит мы должны
посчитать сколько используется для одного метра штук. Аналогично
проводим расчеты диаметром 7,5 и 7.
