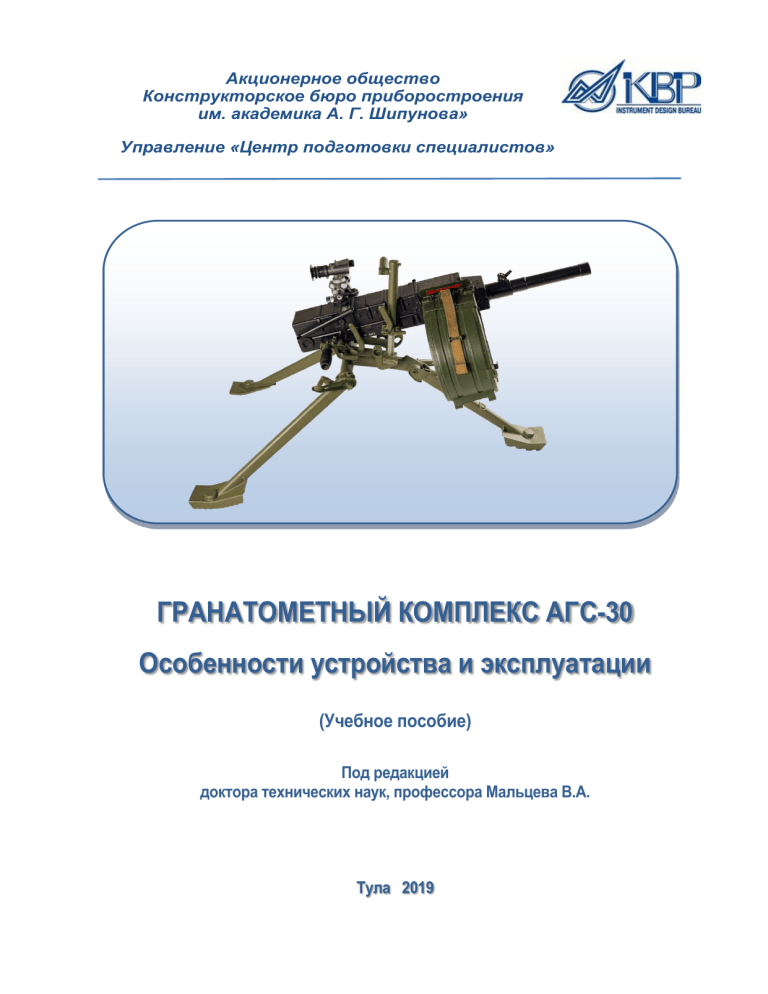

Учебное пособие по АГС-30: устройство и эксплуатация

Акционерное общество
Конструкторское бюро приборостроения
им. академика А. Г. Шипунова»
Управление «Центр подготовки специалистов»
ГРАНАТОМЕТНЫЙ КОМПЛЕКС АГС-30
Особенности устройства и эксплуатации
(Учебное пособие)
Под редакцией
доктора технических наук, профессора Мальцева В.А.
Тула 2019
УДК 623.421.4
Авторы: Жабин И.П., Курицын А.Ю., Лобанов Е.И., Овчинников А.А.
Гранатомётный комплекс АГС-30. Особенности устройства и
эксплуатации: Учебное пособие / под ред. д-ра техн. наук, проф.
В.А. Мальцева – Тула: АО «КБП», 2019. – 125 с.
В учебном пособии изложены вопросы в соответствии с программой
подготовки расчётов гранатометного комплексаАГС-30.
В пособии рассмотрены назначение, состав, общее устройство и боевые возможности, гранатометного комплекса. Кроме того, освещены вопросы боевого применения, технического обслуживания и текущего ремонта.
Учебное пособие может быть использовано как на занятиях, так и
при самостоятельном знакомстве с комплексом.
Табл. 5. Ил. 100. Библиограф: 11 назв.
 АО «КБП», Центр подготовки специалистов, 2019
2
Гранатометный комплекс АГС-30
СОДЕРЖАНИЕ
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ ............................................................................................ 5
ВВЕДЕНИЕ ......................................................................................................................... 6
1 НАЗНАЧЕНИЕ, СОСТАВ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И
УСТРОЙСТВО ГРАНАТОМЕТНОГО КОМПЛЕКСА АГС-30 ............................ 16
1.1 Назначение, состав, технические характеристики и отличительные
особенности гранатометного комплекса АГС-30 ............................................16
1.2 Устройство составных частей комплекса .........................................................19
1.2.1 Автоматический гранатомет АГ-30 ............................................................ 19
1.2.2 Станок САГ-30 .............................................................................................. 25
1.2.3 Коробка и лента для выстрелов ................................................................... 27
1.2.4 Оптический прицел ПАГ-17-1 ..................................................................... 29
1.2.5 ЗИП ................................................................................................................. 32
1.3 Взаимодействие частей и механизмов АГ ........................................................34
2 30-мм ВЫСТРЕЛЫ ДЛЯ ГРАНАТОМЕТА .............................................................. 39
2.1 Общая характеристика 30-мм выстрелов для АГ ............................................39
2.2 Выстрелы ВОГ-17М и ВУС-17 ..........................................................................42
2.3 Выстрелы ВОГ-30 и ВУС-30 ..............................................................................45
2.4 Выстрел ГПД-30 ..................................................................................................46
2.5 Маркировка гранатометных выстрелов ............................................................50
3 ПОДГОТОВКА АГ К ПРИМЕНЕНИЮ .................................................................... 52
3.1 Требования безопасности ...................................................................................52
3.2 Снаряжение лент для выстрелов ........................................................................53
3.3 Переноска гранатометного комплекса расчетом .............................................56
3.4 Перевод комплекса из походного положения в боевое ...................................57
3.5 Осмотр комплекса, подготовка к стрельбе, занятие позиции .........................59
3.6 Наведение на цель ...............................................................................................63
4 ПРИЕМЫ И ПРАВИЛА СТРЕЛЬБЫ ИЗ ГРАНАТОМЕТНОГО
КОМПЛЕКСА ............................................................................................................. 67
4.1 Приемы стрельбы из гранатомета .....................................................................67
4.1.1 Общие положения ......................................................................................... 67
4.1.2 Изготовка к стрельбе .................................................................................... 68
4.1.3 Производство стрельбы ................................................................................ 71
4.2 Правила стрельбы из гранатомета .....................................................................73
4.2.1 Общие положения ......................................................................................... 73
4.2.2 Наблюдение в бою и целеуказание ............................................................. 73
4.2.3 Выбор цели .................................................................................................... 74
4.2.4 Подготовка исходных данных для стрельбы ............................................. 75
4.2.5 Открытие, ведение и прекращение огня ..................................................... 76
4.2.6 Ведение огня, наблюдение за его результатами, пристрелка и
корректирование ........................................................................................... 77
4.2.7 Питание выстрелами и расход их в бою ..................................................... 85
4.3 Возможные неисправности АГ при стрельбе и способы их устранения ......85
4.4 Разряжание гранатомета .....................................................................................87
4.5 Перевод гранатомета из боевого положения в походное положение ............87
3
Содержание
5 ОСНОВЫ ПРИМЕНЕНИЯ ГРАНАТОМЕТНЫХ ПОДРАЗДЕЛЕНИЙ ................ 91
5.1 Термины тактики .................................................................................................91
5.2 Боевое применение гранатометных подразделений ........................................92
5.2.1 Назначение гранатометных подразделений ............................................... 92
5.2.2 Обязанности командира отделения и расчета АГ ..................................... 93
5.2.3 Гранатометный взвод в обороне ................................................................. 94
5.2.4 Гранатометное отделение в обороне .......................................................... 95
5.2.5 Гранатометный взвод в наступлении.......................................................... 99
5.2.6 Гранатометное отделение в наступлении ................................................. 101
5.3 Управление расчетом и отделением в бою .................................................... 101
5.3.1 Основы военной топографии ..................................................................... 102
6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОМПЛЕКСА ........................................... 109
6.1 Меры безопасности при проведении ТО и ремонта АГ ............................... 109
6.2 Система ТО комплекса .................................................................................... 109
6.3 Разборка и сборка гранатометного комплекса АГС-30. Чистка и смазка . 112
6.3.1 Разборка гранатомета ................................................................................. 112
6.3.2 Чистка и смазка гранатомета ..................................................................... 116
6.3.3 Сборка гранатомета .................................................................................... 118
6.3.4 Проверка работы механизмов гранатомета с заряжанием его макетными
выстрелами .................................................................................................. 120
6.4 Выверка оптического и механического прицелов ........................................ 120
6.4.1 Выверка оптического прицела ПАГ-17-1 по выверочной мишени ....... 120
6.4.2 Выверка оптического прицела по удаленной точке ................................ 123
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ ..................................................... 125
4
Гранатометный комплекс АГС-30
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ
АГ
БМП
БТР
вмп
гв
го
дшп
дшр
ЕТО
ЗИП
зро
КО
мсв
ОП
пмп
рмп
РЧС
ТД
ТО
– автоматический гранатомет
– боевая машина пехоты
– бронетранспортер
– взвод морской пехоты
– гранатометное взвод
– гранатометное отделение
– десантно-штурмовой полк
– десантно-штурмовая рота
– ежедневное техническое обслуживание
– запасные части, инструмент и принадлежности
– зенитное ракетное отделение
– контрольный осмотр
– мотострелковый взвод
– огневая позиция
– полк морской пехоты
– рота морской пехоты
– раствор чисти стволов
– тысячных дальности
– техническое обслуживание
5
Введение
ВВЕДЕНИЕ
Гранатометы – самый массовый вид огнестрельного оружия после
стрелкового. Современные гранатометы очень разнообразны по назначению и
конструкции, они способны решать различные боевые задачи.
Согласно определению гранатомёт – это переносное огнестрельное
оружие для стрельбы гранатами.
В соответствии с Советской Военной энциклопедией «Граната (итал.
granata, от лат. granatus – зернистый) – один из видов боевых припасов, предназначенный для поражения живой силы и боевой техники противника
осколками и ударной волной, образующимися при взрыве. Гранаты выстреливаются из артиллерийских орудий, гранатометов или доставляются к цели
метанием вручную. Обычно граната состоит из металлического корпуса, заряда взрывчатого вещества и взрывателя. Различают гранаты ударного действия, взрывающиеся при встрече с преградой, и дистанционные, взрывающиеся в определенной точке траектории».
Применение гранат имеет многовековую историю [1]. Первые прародители гранат уже были известны в IX веке, еще до изобретения пороха. В Европе первые упоминания о разрывающихся снарядах, которые кидали рукой в
скопления противника и поражали его осколками и огнем, относятся к
XIIIXV векам.
Постепенно, с увеличением значения ручных гранат в войне, стала выделяться категория солдат, основным оружием которых была именно граната.
Они стали именоваться гренадерами. Как правило, гренадеры были людьми
физически сильными и крупными. И не мудрено, ведь вооружены они часто
были только ручными гранатами, наступали либо первыми, либо закрывали
фланги и ворвавшись на позиции противника уничтожали его в рукопашном
бою. Во Франции первые гренадеры появились во время Тридцатилетней
войны (16181648 гг.).
В России первые гранаты стали употребляться в конце XVII века. В то
же приблизительно время появились и первые подразделения гренадеров.
Однако эффективность гранат ограничивалась тем, что применять их
можно было только на малой дистанции боя. Поэтому к середине XIX века
ручные гранаты превратились преимущественно в крепостное оружие, применяющееся при отражении штурмующего неприятеля.
Массовое применение гранат пехотинцами началось в начале XX века
во время Русско-Японской войны. После нее были разработаны и приняты на
вооружение российской армии ручные дистанционные гранаты образца 1912
и 1914 годов конструкции В.И. Рдултовского.
В годы Первой Мировой войны во многих странах было организовано
массовое промышленное производство гранат. Так в России к 1916 году производство гранат образца 1912 и образца 1914 годов достигло 3 500 000 штук
в месяц.
Однако вручную метнуть гранату далее 30…40 метров невозможно, по6
Гранатометный комплекс АГС-30
этому, чтобы увеличить дальность поражения гранатой, и были созданы гранатометы.
В России попытку создания такого оружия предпринял в конце войны
штабс-капитан М.Г. Дьяконов [2]. Разработанный им ружейный гранатомет
был испытан, но в массовое производство принят не был. В 20-е годы конструкция была доработана автором, и гранатомет поступил на вооружение
частей Красной армии. По штату стрелкового полка РККА в 1939 г. на вооружении каждого стрелкового отделения стоял 40-мм ружейный гранатомёт
системы Дьяконова.
В комплект гранатомета Дьяконова входили (рисунок В.1): винтовка
обр. 1891/30 года 2, мортирка 1, сошка 3 и угломер-квадрант 4.
а
б
Рисунок В.1 – Ружейный гранатомет Дьяконова:
а – в боевом положении; б – составные части гранатомета
1 – мортирка; 2 – винтовка; 3 – сошка; 4 – угломер-квадрант; 5 – граната
На дульную часть ствола винтовки 2 надевается мортирка 1, которая
для производства стрельбы заряжается гранатой 5. Чтобы гранатомет был
устойчивым при стрельбе и стрелять было удобнее, – передняя часть винтовки закрепляется на специальной подпорке 3, которая называется сошкой. Заостренные концы ножек сошки крепко втыкаются в землю. Для наводки гранатомета служит специальный прицел – угломер-квадрант 4, который укрепляется позади винтовочного прицела.
Стрельба из гранатомета производится 40,8-мм гранатами Дьяконова 5,
представляющими небольшой остроголовый снаряд, состоящий из корпуса,
разрывного заряда и дистанционной трубки. Вдоль всего корпуса проходит
сквозная стальная центральная трубка, черед которую пролетает пуля боевого
ружейного патрона.
Стрельба из гранатомета производится обычным винтовочным патро7
Введение
ном. При выстреле пуля проходит через центральную трубку корпуса гранаты. Следующие за пулей пороховые газы патрона взрывают дополнительный
пороховой заряд, помещающийся у дна гранаты. Образующиеся при его горении пороховые газы вместе с газами от винтовочного патрона толкают гранату и выбрасывают ее из мортирки. Одновременно эти же газы в момент выстрела зажигают в гранате горючий состав в дистанционной трубке. Дальность стрельбы ружейными гранатами Дьяконова – от 150 до 850 м.
Ружейный гранатомет обслуживался расчетом из двух человек: наводчика и заряжающего.
Заряжание оружия осуществлялось вручную, и это, естественно, значительно ограничивало его скорострельность. Устранить этот недостаток и,
следовательно, повысить эффективность стрельбы можно было применением
автоматического или полуавтоматического заряжания.
В то время, в конце 20-х – начале 30-х годов, в промышленно развитых
странах велась интенсивная разработка автоматического стрелкового и артиллерийского оружия. Создаваемые системы вобрали в себя множество оригинальных технических решений по автоматике, станкам, боеприпасам и т.п.
Тогда же появились первые образцы АГ, и произошло это в Советском Союзе.
В начале 30-х годов советский конструктор Я.Г. Таубин вел работы по
созданию АГ [3, 4]. Он поставил перед собой задачу разработать оружие, которое могло бы иметь высокую скорострельность при автоматической
стрельбе гранатами Дьяконова.
В 1931 году были изготовлены первые опытные образцы этого гранатомета. В 1934 году создается специальное КБТ (конструкторское бюро Таубина), насчитывающее 50 сотрудников. С 1937 года оно было переименовано в
ОКБ-16 Наркомата оборонной промышленности.
За несколько лет было разработано несколько вариантов гранатомета с
различным принципом действия автоматики и различным питанием – как магазинным, так и ленточным (рисунок В.2). Была создана собственная унитарная граната с взрывателем ударного действия.
Рисунок В.2 – Гранатомет системы Таубина, Бергольца
и Бабурина образца 1938-1939 годов
8
Гранатометный комплекс АГС-30
Тогда же Таубин работал над АГ калибра 60 и 76,2 мм.
Однако взгляды армейского командования на тактику пехоты того времени, а также высокая сложность и, соответственно, стоимость гранатомета
привели к тому, что роль артиллерийского вооружения непосредственной
поддержки пехоты тогда взяли на себя легкие минометы. АГ так и остался
опытным оружием и на вооружение принят не был, а сам конструктор попал
под волну репрессий и в 1941 году был расстрелян.
Долгих двадцать лет оружейники практически не занимались АГ. К
разработке таких систем вернулись только в 1960-е годы, когда начались
крупномасштабные боевые действия во Вьетнаме [5]. В дополнение к ручным
и подствольным гранатометам в США были созданы легкие АГ, которые
имели скорострельность 100 выстр./мин и более и предназначались для поражения живой силы и огневых средств противника на дистанции до 400 м.
Гранатометы устанавливались на вертолетах и боевых катерах, использовались в пехотных подразделениях. Однако на вооружение американской армии
был принят лишь 40-мм АГ М129, которым были оснащены вертолеты армейской авиации, другие системы находились в опытной эксплуатации.
В 1966 году ВМФ США, основываясь на положительном опыте применения 40-мм (4043) гранатомета Mark 18, разработанного фирмой Hughes в
1962 году, инициировал разработку АГ Mark 19 (Mk.19). Гранатомет Mark 18
имел существенные недостатки – малую дальность стрельбы из-за использования низкоскоростных выстрелов от ручного гранатомета М79, а также ручной привод механизмов. Лаборатория вооружений ВМФ США (US Naval
Ordnance Station Louisville) всего за 7 месяцев создала новый образец автоматического гранатомета под более мощный боеприпас 4053 мм, разработанный для вертолетного гранатомета М75. Три первых прототипа Mk.19 вышли
на испытания летом 1967 года, а через год первые серийные гранатометы
Mk.19 mod.0 начали устанавливать на речные катера ВМФ США, действовавшие во Вьетнаме.
Уже в 1971 году появилась первая модификация нового гранатомета,
Mk.19 mod.1. Обе эти модификации успешно использовались во Вьетнаме. В
1974 году были начаты работы по разработке облегченного варианта
Mk.19 mod.2, однако его довести до ума так и не удалось, и в 1976 году начались работы уже над вариантом Mk.19 mod.3. Этот вариант был принят на вооружение всех родов войск США в 1981 году. За период с 1981 по 2000 годы
в США было выпущено более 25 000 гранатометов Mk.19 mod.3 и их производство продолжается и сейчас.
Автоматический гранатомет Mk.19 mod.3 (рисунок В.3) построен на основе автоматики со свободным затвором; стрельба ведется с открытого затвора. Накол капсюля происходит при накате затвора. Гранатомёт предусматривает применение всех типов 40×53 мм гранат стандарта НАТО. Питание патронами осуществляется из специальной рассыпной ленты с металлическим
звеном. Ленты поставляются в патронных ящиках емкостью 32 или 48 патронов. Снаряженный патронный ящик с 32 выстрелами весит 19 килограмм.
Гранатомет допускает ведение огня одиночными выстрелами и очередями.
9
Введение
Органы управления включают в себя сдвоенные рукоятки управления огнем в
задней части ствольной коробки, со спусковой клавишей между ними. Рукоятки взведения затвора расположены на обеих сторонах оружия.
Рисунок В.3 – Американский 40-мм гранатомет Mk.19 mod.3 (Mark 19)
Гранатомет устанавливается на пехотный станок-треногу М3 либо на
различные шкворневые или турельные установи на боевой технике. Предусмотрена возможность установки электроспуска для дистанционного управления огнем. Штатные прицельные приспособления открытые, пулеметного
типа. Возможна установка оптических или ночных прицелов.
Штатным боеприпасом для Mk.19 mod.3 является выстрел М430 HEDP с
универсальной осоколочно-бронебойной гранатой. Бронебойность гранаты
М430 достигает 50 мм стальной брони, радиус зоны сплошного поражения
готовыми осколочными элементами – 5 метров.
В СССР к разработке АГ вернулись во второй половине шестидесятых
годов после того как появилась информация об успешном использовании АГ
армией США во Вьетнаме и начале работ по созданию по заказу морской пехоты США нового автоматического гранатомета Mk.19 [5].
В 1967 году московское КБ точного машиностроения (бывшее ОКБ-16
где руководителем вместо Я.Г. Таубина стал А.Э. Нудельман) по личному
указанию Министра Обороны СССР начало разработку по теме «Пламя» семейства 30-мм АГ: станкового (АГС-17) для мотопехоты, морского (АГ-17М)
для кораблей и катеров ВМФ и авиационного (АГ-17А) для вертолетов. Все
гранатометы, созданные в процессе разработки темы «Пламя» были приняты
на вооружение, получили широкое распространение и заслужили признание в
войсках.
При проектировании мотострелкового варианта АГ «Пламя» были использованы конструктивные решения 40-мм АГ Таубина, созданного в том же
ОКБ-16.
10
Гранатометный комплекс АГС-30
АГС-17 был разработан коллективом конструкторов ОКБ-16 под руководством А.Ф. Корнякова (Корняков А.Ф., Неменов В.Я., Носов А.Ф., Нудельман А.Э., Прянишников О.В., Пухов Ю.И., Рихтер А.А. и др.).
Авторское свидетельство № 44547 по заявке № 993250 с приоритетом от
5 апреля 1968 года было выдано авторам изобретения (Корняков Александр
Федорович и Неменов Вольф Яковлевич) и зарегистрировано в Государственном реестре изобретений СССР 9 декабря 1968 г.
В 1970 г. 30-мм автоматический станковый гранатомет АГС-17 «Пламя» (рисунок В.4) с дальностью стрельбы до 1700 м был принят на вооружение Советской Армии под индексом ГРАУ 6Г11; выпуск его начался в том же
году на Вятско-Полянском машиностроительном заводе «Молот».
Рисунок В.4 – Гранатомет АГС-17
Для стрельбы АГС-17 устанавливается на треножный станок САГ-17,
разработанный конструкторами К.А. Барышевым и Л.В. Степановым (ЦКИБ
СОО г. Тула).
Работа автоматики гранатомета основана на принципе использования
энергии отдачи свободного затвора [6, 7]. Нарезной ствол гранатомета быстросъемный, в ствольной коробке он крепится замыкателем с чекой. Для увеличения поверхности охлаждения на стволе имеется оребрение, расположенное ближе к казенной части. На поздних выпусках АГ применили утолщенный ствол с кольцевыми проточками. Ударно-спусковой механизм позволяет
изменять темп стрельбы. Питание гранатомета ленточное, коробка с лентой
крепится на правой стенке ствольной коробки.
Органом управления АГС-17 служат две откидные горизонтальные рукоятки. Клавиша спускового рычага расположена между ними.
Стрельба из гранатомета может вестись по настильной и навесной траектории с использованием механического прицела или оптического прицела
ПАГ-17. Стрелять можно короткими очередями – до 5 выстрелов, длинными – до 10 выстрелов, и непрерывно. Кроме того, низкий минимальный темп
11
Введение
стрельбы позволяет вести одиночный огонь.
Гранатометный выстрел к АГС-17 создавался в ГСКБ-47 (сегодня АО
«НПО «Базальт»). Он получил наименование ВОГ-17 (выстрел осколочный
гранатометный для АГС-17). Выстрел ВОГ-17 (индекс ГРАУ 7П36) комплектовался головным взрывателем мгновенного действия ВМГ.
Для авиационного варианта гранатомета АГ-17А (9-А-800) был создан
выстрел ВОГ-17А, который имел другой взрыватель (ВМГ-А).
Выстрел ВОГ-17 очень быстро модернизировали, оснастив его новым
взрывателем ВМГ-М с самоликвидатором. Новый боеприпас получил название ВОГ-17М.
В 1980-е годы в АО «НПО «Прибор» (г. Москва) для 30-мм АГ был разработан новый выстрел ВОГ-30, эффективность осколочного действия которого в 1,5…2 раза выше по сравнению с ВОГ-17М при значительном упрощении конструкции гранаты.
Более подробно об особенностях устройства 30-мм выстрелов к АГ будет
рассказано в разделе, посвященном боеприпасам к АГ-30.
Эффективность гранатомета АГС-17 «Пламя» была подтверждена во
множестве вооруженных конфликтов. Конструкция гранатомета позволяет
устанавливать его на боевые машины. Сравнительно небольшой вес (17,7 кг)
делает оружие достаточно мобильным: во время боевых действий расчет из
трех человек без особого труда мог перемещать АГС-17 вслед за цепью мотострелков, переносить через завалы, поднимать в горы.
В настоящее время гранатомет АГС-17 используется в вооруженных сила России, других силовых структурах, а также в бывших республиках СССР.
Его можно увидеть во многих вооруженных конфликтах по всему миру. Кроме того, производство гранатомета АГС-17 было освоено в Китае, где он выпускается под обозначением NORINGO 30 mm grenade launcher. Ближайший
зарубежный аналог гранатомета АГС-17 – американский гранатомет Mk19.
Калибр АГС-17 меньше калибра американского Mk19, но темп стрельбы у
российского гранатомета выше.
По заданию ВВС для боевых и транспортно-боевых вертолетов была создана авиационная модификация гранатомета – АГ-17А «Пламя-А» (принята
на вооружение в 1980 году с индексом 9-А-8000). Принцип работы его автоматики остался тем же, что и у АГС-17, – использование отдачи свободного
затвора. Питание гранатомета АГ-17А одностороннее (правое), осуществляется из расположенного на вертолете патронного ящика с помощью металлической рассыпной ленты, состоящей из отдельных звеньев, не соединенных
шплинтами.
Конструктивно АГ-17А (рисунок В.5) отличается от АГС-17 электроспуском, счётчиком выстрелов, уменьшенным с 715 мм до 600 мм шагом
нарезов в канале ствола из-за увеличенной скорости гранаты при стрельбе с
вертолёта и увеличенным до 420…500 выстр./мин. темпом стрельбы и соответственно, массивным радиатором, охлаждающим ствол при более интенсивной стрельбе.
12
Гранатометный комплекс АГС-30
Рисунок В.5 – Гранатомет АГ-17А
АГ-17А устанавливался в подкрыльевом контейнере ГУВ (гондола универсальная вертолетная) на различных модификациях боевых вертолетов
МИ-24 (рисунок В.6). Для стрельбы из гранатомета АГ-17А применяются те
же выстрелы, что и для пехотного варианта АГ «Пламя».
Рисунок В.6 – Размещение гранатомет АГ-17А в контейнере ГУВ
АГ-17 используется также в качестве вооружения боевых катеров
(АГ-17М), в башенной установке. В этом варианте гранатомет снабжен радиатором, аналогичным авиационному, но имеет механический спуск. Гранатомет АГС-17 входит и в комплекс вооружения БМД-3 и ряда проектируемых
боевых машин. На БМД-3 гранатомет установлен на курсовой установке, слева от механика-водителя. При необходимости может сниматься и использоваться в качестве пехотного.
АГС-17 стал эффективным оружием непосредственной поддержки пехоты, и позволяет поражать живую силу и небронированную технику противника.
13
Введение
Но при всех преимуществах АГС-17 имеет один существенный недостаток – большую массу даже без боеприпасов.
Именно поэтому, в середине девяностых годов, в Конструкторском бюро
приборостроения (г. Тула), в инициативном порядке, был создан АГ АГС-30,
масса которого в боевом положении составляла всего 17,5 кг [8].
Создатель данного гранатомета В.П. Грязев имел огромный опыт в проектировании автоматического оружия, именно поэтому, ему удалось создать
самый легкий в мире АГ. АГС-30 сохранил все положительные качества
АГС-17, при этом существенно выиграв в массе и дальности стрельбы, которая возросла до 2100 м. Он вдвое легче своего предшественника, при необходимости гранатомётчик в одиночку может с лёгкостью перенести гранатомёт
на запасную ОП.
Одновременно филиалом КБП – ЦКИБ «СОО» был создан 30-мм гранатометный выстрел нового поколения – ГПД-30. Коэффициент лобового сопротивления и баллистический коэффициент гранаты были снижены в 1,8 раза [9]. Как следствие этого, в сравнении со штатными выстрелами к АГС-30
были:
 увеличена дальность полета гранаты (с 1700 до более 2100 м);
 улучшены показатели кучности в 1,4 раза, как по боковому направлению, так и по дальности;
 снижена в 1,5…2 раза чувствительность гранаты к действию продольного и бокового ветра;
 уменьшено полетное время гранаты в 1,4 раза на сопоставимой дальности 1700 м.
Сегодня АГС-30 самый легкий в мире АГ.
30-мм автоматический гранатометный комплекс АГС-30 принят на вооружение [10]:
 МВД РФ (Постановление Правительства РФ от 28.12.1996 № 1586);
 Минюста РФ (Распоряжение Правительства РФ от 15.01.2001 № 39);
 ВС РФ под индексом 6С9 (Приказ Министра обороны РФ № 195 от
17.05.2002 г.).
Необходимость написания данного учебного пособия вызвана отсутствием специальной учебной литературы по вопросам устройства и эксплуатации гранатометного комплекса АГС-30, а также ограниченностью сведений
технического характера, изложенных в эксплуатационной документации на
АГ и не всегда обеспечивающих понимание процессов, происходящих при
его работе.
Учебное пособие ориентировано на подготовку расчетов комплекса, а
также специалистов по его обслуживанию и ремонту.
Данное учебное пособие может стать и основой для самостоятельной
работы обучающихся при освоении гранатометного комплекса АГС-30.
Учебное пособие состоит из введения и шести глав. В пособии систематизирован и изложен в доступной форме учебный материал, отражающий
общие сведения об истории создания автоматических гранатометов, о назна14
Гранатометный комплекс АГС-30
чении составных частей, а также их конструктивных особенностях и принципах функционирования автоматики. Особое внимание в пособии уделено взаимодействию элементов АГ в процессе работы, его боевому применению, а
также поддержанию в постоянной готовности к боевому применению. Изложенный в пособии материал рассчитан на аудиторию, имеющую техническое
образование.
Учебное пособие разработано на основании опыта, полученного сотрудниками управления «Центр подготовки специалистов» АО «КБП» в ходе
подготовки специалистов по эксплуатации гранатометного комплекса.
При написании учебного пособия использовался материал открытого
характера.
15
1 Назначение, состав, ТТХ и устройство комплекса
1
НАЗНАЧЕНИЕ, СОСТАВ, ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ И УСТРОЙСТВО
ГРАНАТОМЕТНОГО КОМПЛЕКСА АГС-30
1.1
Назначение, состав, технические характеристики и
отличительные особенности гранатометного комплекса АГС-30
30-мм автоматический гранатометный комплекс АГС-30 предназначен для уничтожения живой силы и поражения огневых средств противника, расположенных вне укрытий, в открытых окопах (траншеях) и за естественными складками местности (в лощинах, оврагах, на обратных скатах
высот).
Общий вид гранатометного комплекса АГС-30 в боевом положении
представлен на рисунке 1.1.
Рисунок 1.1 – АГС-30 в боевом положении
Стрельба из гранатомета ведется прямой наводкой с открытой ОП,
откуда видна цель или участок местности, на которой ожидается появление
противника. Отдельные огневые задачи могут выполняться стрельбой с закрытой ОП, как правило, навесной траекторией.
Для стрельбы применяются 30-мм выстрелы ГПД-30, ВОГ-30,
ВОГ-17М, ВУС-17, ВУС-30.
Стрельба из гранатомета производится со специального станка.
В походном положении станок и гранатомет компактно складываются
и переносятся за спиной на ремнях.
Интенсивное ведение огня допускается до 180 выстрелов, после чего
ствол должен быть охлажден. Охлаждение ствола воздушное, допускается
обливанием водой.
Гранатомет снабжен оптическим и механическим прицелами.
16
Гранатометный комплекс АГС-30
Основные технические характеристики гранатометного комплекса
АГС-30 представлены в таблице 1.1.
Таблица 1.1 – Технические характеристики комплекса АГС-30
Наименование
Характеристика
Калибр, мм
30
Масса комплекса (без коробки для выстрелов), кг
Масса коробки для выстрелов 6Л11
(без лент и выстрелов), кг
Емкость коробки для выстрелов, шт.
Максимальная прицельная дальность стрельбы, м:
– выстрелами ВОГ-17М и ВОГ-30, ВУС-17 и ВУС-30
– выстрелами ГПД-30
Начальная скорость гранаты, м/с, не менее
Темп стрельбы, выстрелов/мин, не менее
Практическая скорострельность, выстрело/мин
17,5+0,5
2,9
30
1700
2100
183
400
25 … 30
Гарантийная наработка (ресурс), выстр
6000
Число нарезов ствола АГ
16
Габаритные размеры (ДШВ), мм
1165735490
Диапазон углов наведения, град
– по вертикали
– по горизонтали
Время перевода, мин:
– из походного положения в боевое
– из боевого положения в походное
70
40
3
3
Состав гранатометного комплекса АГС-30 показан на рисунке 1.2.
В него входят:
 30-мм противопехотный автоматический гранатомет АГ-30;
 станок САГ-30;
 оптический прицел ПАГ-17-1;
 коробки для выстрелов 6Л11 3 (три штуки);
 ленты для выстрелов 6Л12 (18 штук по 10 звеньев в каждой);
 чехол для переноски АГ;
 комплект ЗИП одиночный.
Гранатомет может комплектоваться устройством вьючным для переноски гранатомета вместе со станком.
Снаряжение ленты 6Л12 30-мм выстрелами в полевых и стационарных условиях может производится вручную или с помощью снаряжательной машинки 6Ю13.
17
1 Назначение, состав, ТТХ и устройство комплекса
Рисунок 1.2 – Составные части комплекса АГС-30
Расчет комплекса состоит из двух человек:
 наводчик АГ;
 стрелок – помощник наводчика АГ.
Отличительные особенности комплекса АГС-30
Большая дальность стрельбы, высокое поражающее действие.
АГС-30 может вести огонь всеми типами 30-мм выстрелов: ГПД-30,
ВОГ-17 (17М), ВОГ-30 (30М) снаряженными в ленту. Специально для
комплекса АГС-30 разработана и освоена в серийном производстве граната
повышенной дальности ГПД-30, позволившая увеличить дальность
стрельбы до 2100 м., а также имеющая значительно большую приведенную
площадь поражения живой силы.
Простота конструкции. Работа автоматики гранатомета основана на
принципе использования энергии отката свободного затвора. Легкий
треножный станок обеспечивает устойчивость при стрельбе с любого
грунта и позволяет вести огонь с неподготовленных позиций.
Малая масса со станком. Гранатометный комплекс АГС-30 второго
поколения, обладающий рекордной малой массой – 16,5 кг, мобильное и
эффективное средство поражения одиночных и групповых целей
осколочными
гранатами.
Впервые
обеспечена
возможность
транспортировки гранатомета со станком одним человеком. Небольшая
18
Гранатометный комплекс АГС-30
масса, малые габариты, оригинальная конструкция траножного станка
обеспечивают высокую мобильность комплекса, скрытность и быстроту
смены позиций, а также стрельбу с неподготовленных позиций.
1.2
Устройство составных частей комплекса
1.2.1 Автоматический гранатомет АГ-30
30-мм автоматический гранатомет АГ-30 является автоматическим
оружием, работа автоматики которого основана на принципе использования
энергии отката свободного затвора с использованием эффекта выката.
При выстреле пороховые газы, действуя на дно гильзы, отбрасывают
затвор в заднее положение, сжимая возвратную пружину. При этом гильза
выходит из патронника и выбрасывается из ствольной коробки наружу,
очередной выстрел подается на линию досылания.
Под действием возвратной пружины затвор возвращается в переднее
положение и досылает выстрел в патронник ствола. При недоходе затвора в
крайнее переднее положение происходит разбитие капсюля выстрела бойком, размещенным внутри затвора.
Управление стрельбой ведется посредством нажатия на спусковой
крючок, и стрельба будет продолжаться до тех пор, пока будет нажат спусковой крючок.
АГ состоит из (рисунок 1.3):
– ствольной коробки 4;
Рисунок 1.3 – Состав АГ-30:
1 – приемник; 2 – гранатомет в сборе; 3 – затыльник;
4 – ствольная коробка; 5 – пружина возвратная; 6 – затвор
19
1 Назначение, состав, ТТХ и устройство комплекса
– приемника 1;
– затвора 6, устанавливаемого в ствольной коробке;
– возвратной пружины 5, устанавливаемой в канал затвора 6;
– затыльника 3, устанавливаемого в пазы ствольной коробки 4 и запи-
рающего пружину возвратную 5.
Ствольная коробка предназначена для соединения частей и механизмов гранатомета, направления движения затвора.
Ствольная коробка включает в себя ствол 1 (рисунок 1.4), коробку и
спусковой механизм 5:
Ствол 1 служит для направления полета гранаты, обеспечения её гироскопической устойчивости (вращения) и придания гранате начальной
скорости.
Рисунок 1.4 – Ствольная коробка:
1 – ствол; 2 –мушка с основанием; 3 – целик; 4 – предохранитель;
5 – спусковой механизм; 6 – направляющие для затвора;
7 – коробка; 8 –цапфа; 9 – цапфа; 10 –флажок предохранителя;
11,14,15,16 – цапфа; 12 – собачка; 13– грибок; 17 – скоба; 18 – защелка
Коробка имеет:
снаружи:
 механический прицел, включающий мушку с основанием 2 и целик 3. Мушка может поворачиваться на оси и занимать три фиксированных
положения. Цифры на основании мушки указывают дальность стрельбы в
сотнях метров;
 скобу 17 с подпружиненной защелкой 18 для присоединения коробки для выстрелов;
20
Гранатометный комплекс АГС-30
 цапфы 9, 11, 14 и 15 для соединения с приемником;
 цапфы 8, 16 и грибок 13 для установки гранатомета на станке;
 флажок 10 для перевода предохранителя в положения «предохранитель» (ПР) и «огонь» (ОГ);
 направляющие 6 для затвора.
Внутри:
 опорные стойки, поперечную планку и пластину для управления
работой снижателя;
 упор для удержания затвора в заднем положении на шептале;
 стержень для удержания шептала в поднятом положении;
 предохранитель 4 для запирания спускового рычага;
 вкладыш для размещения затыльника, который служит упором возвратной пружины;
 собачку 12 механизма ручного перезаряжания;
 спусковой механизм 5.
Приемник (рисунок 1.5) предназначен для направления и перемещения ленты с выстрелами, отражения гильзы и ручного перезаряжания
гранатомета.
Приемник состоит из основания приемника 2, крышки 3, механизма
подачи ленты и механизма ручного перезаряжания. Сверху на крышке 3
располагается таблица стрельбы.
Снаружи основания приемника 2 располагаются:
 скобы 6 с пазами для закрепления приемника на ствольной коробке;
 кронштейн с зажимом для установки оптического прицела 1.
Внутри основания приемника:
 съемник 21 для направления и съема звена. Внутри съемника размещена защелка 20 механизма ручного перезаряжания;
 отражатель 19, при взаимодействии с которым стрелянная гильза
выбрасывается наружу;
 два ромба 11, удерживающие снижатель затвора в поднятом положении;
 направляющая 10, которая является опорой нижнего ролика затвора, а ее гребень 9 управляет работой шептала.
Крышка 3 имеет два подпружиненных пальца 12, для удержания ленты с выстрелами; защелку 13 для фиксации крышки со ствольной коробкой.
Механизм ручного перезаряжания состоит из поводка 15, закрепленного на оси 14, тяги перезарядки 16, стержня с подпружиненной защелкой
18. На оси 14 жестко закреплена рукоятка перезарядки 7.
В сложенном состоянии рукоятка перезарядки 7 фиксируется между
стержнем 5 и чашкой 8.
21
1 Назначение, состав, ТТХ и устройство комплекса
Рисунок 1.5 – Устройство приемника АГ-30:
1 – механизм для крепления оптического прицела; 2 – основание приемника;
3 – крышка; 4 – ось; 5 – стержень; 6 – скоба; 7 – рукоятка перезарядки; 8 – чашка;
9 – гребень; 10 – направляющая; 11 – ромб; 12 – пальцы; 13 – защелка; 14 – ось;
15 – поводок; 16 – тяга перезарядки; 17 – рычаг подачи; 18 – стержень;
19 – отражатель; 20 – защелка; 21 – съемник; 22 – каретка; 23 – палец подачи
При повороте поводка 8 (рисунок 1.6) по часовой стрелке тяга перезарядки 4 перемещает назад, зацепленный защелкой 1, затвор 10. В конце хода тяги перезарядки собачка 9 попадает в лунку Б затвора и фиксирует его.
При повороте поводка против часовой стрелки защелка 1 заскакивает в следующую лунку А затвора.
При каждом последующем повороте поводка по часовой стрелке затвор перемещается на один шаг, сжимая пружину до постановки его на
шептало.
При развороте поводка 8 в исходное положение, после постановки затвора на шептало, тяга перезарядки 4 дополнительно перемещается вперед,
22
Гранатометный комплекс АГС-30
при этом защелка 1, складываясь, заходит в гнездо съемника 2. Собачка 9,
под воздействием стержня 3 на ее толкатель, опускается вниз, разобщаясь с
затвором, а рукоятка перезарядки имеет возможность повернуться вперед
до защелкивания.
Рисунок 1.6 – Схема взаимодействия деталей ручной перезарядки:
1 – защелка; 2 – съемник; 3 – стержень; 4 – тяга перезарядки;
5 – фиксатор; 6 – рукоятка перезарядки; 7 – ось; 8 – поводок;
9 – собачка; 10 – затвор; А, Б – лунки
Затвор (рисунок 1.7) предназначен для досылания выстрела в патронник, запирания канала ствола, производства выстрела, удержания и извлечения стреляной гильзы и приведения в действие механизма подачи ленты.
Затвор состоит из собственно затвора 8, снижателя 10, лодыжки 12,
бойка 4, роликов 1, толкателя 2, шептала 6 и упора шептала 5.
Затвор имеет:
 вертикальные зацепы 14 для удержания гильзы;
 канал 15 для размещения возвратной пружины;
 пазы 9 для движения затвора по направляющим ствольной коробки;
 лунки 7 для взведения затвора;
 паз 3 для прохода отражателя.
Боек 4 служит для разбития капсюля.
Лодыжка 12 обеспечивает нанесение удара по бойку.
Снижатель 10 служит для отделения выстрела от звеньевой ленты и
снижения его зубьями 11 на линию досылания до упора в ограничитель 13.
Верхний ролик 1 обеспечивает перемещение рычага подачи в приемнике, а нижний ролик предотвращает перекос затвора.
Толкатель 2 служит для принудительного опускания шептала.
Шептало 6 служит для удержания затвора на боевом взводе.
Упор шептала 5 служит для блокировки шептала при нахождении затвора на боевом взводе.
23
1 Назначение, состав, ТТХ и устройство комплекса
Рисунок 1.7 – Устройство затвора:
1 – ролики; 2 – толкатель; 3 – паз прохода отражателя; 4 – боек;
5 – упор шептала; 6 – шептало; 7 – лунки для взведения затвора; 8 – затвор;
9 – пазы для движения затвора по направляющим ствольной коробки;
10 – снижатель; 11 – зубья; 12 – лодыжка; 13 – ограничитель;
14 – вертикальные зацепы; 15 – канал для размещения возвратной пружины.
Пружина возвратная 2 (рисунок 1.8) служит для гашения энергии
затвора в откате и возвращения затвора в переднее положение.
Пружина возвратная 2 располагается на трубке 3 между чашками 1,
которые удерживаются фланцами А и Б. На одном из концов между фланцами и чашкой расположена шайба 4, препятствующая неправильной сборке возвратной пружины с затвором.
Рисунок 1.8 – Пружина возвратная:
1 – чашки; 2 – возвратная пружина; 3 – трубка; 4 – шайба; А, Б – фланцы
24
Гранатометный комплекс АГС-30
Возвратная пружина одним концом размещается в затворе 3 (рисунок 1.9), другим концом упирается в затыльник 1.
Рисунок 1.9 – Расположение возвратной пружины:
1 – затыльник; 2 – возвратная пружина;
Каждый гранатомет комплектуется двумя возвратными пружинами:
 основной, расположенной в самом АГ и имеющей маркировку: номер изделия и цифра «1»;
 запасной, расположенной в чехле для гранатомета и имеющей маркировку: номер изделия и цифра «2».
При эксплуатации возвратная пружина не разбирается.
1.2.2 Станок САГ-30
Станок САГ-30 предназначен для закрепления и наведения в горизонтальной и вертикальной плоскостях гранатомета, а также придания ему
устойчивости при стрельбе. Для переноски станка используется вьючное
устройство.
Станок состоит из треноги 1 (рисунок 1.10), вертлюга 2 и механизма
вертикального наведения 3.
Рисунок 1.10 – Состав станка САГ-30:
1 – тренога; 2 – вертлюг; 3 – механизм вертикального наведения
25
1 Назначение, состав, ТТХ и устройство комплекса
Тренога состоит из основания 18 (рисунок 1.11) к которому с помощью зажимов 16 присоединены три опоры.
Опоры 15, 21 и 24 служат опорами станка и позволяют изменять высоту линии огня. Наименьшая высота линии огня обеспечивается постановкой опор на упоры. Наибольшая – совмещением рисок на зубчатых шайбах
опор и основании станка.
Каждая опора оканчивается лапой (12, 23, 25) с продольными ребрами.
На правой опоре 21 имеется механизм точного горизонтирования 8.
На левой опоре 24 имеется кронштейн 22 с защелкой для крепления
элементов подсветки.
На передней опоре 15 имеется скоба 14 для крепления стойки 1 механизма вертикального наведения в походном положении и скоба 13 для
крепления переносных ремней.
На основании 18 имеются сектор 19 наводки гранатомета по горизонту.
Рисунок 1.11 – Устройство станка САГ-30:
1 – стойка; 2 – рукоятка складная; 3 – рукоятка тормоза; 4 – тормоз вертлюга;
5 – механизм спусковой; 6 – гнездо цапфенное; 7 – стопор; 8 – механизм
точного горизонтирования; 9 – рукоятки; 10 – втулки; 11 – вертлюг;
12, 23, 25 – лапы; 13, 14 – скоба; 15,21,24 – опора; 16 – зажим; 17 – маховик;
18 – основание; 19– сектор; 20 – зажим; 22 – кронштейн
26
Гранатометный комплекс АГС-30
На правой и левой опорах имеются скобы для крепления двух переносных ремней.
Вертлюг служит для крепления гранатомета на станке и обеспечения
наводки по горизонту.
Вертлюг состоит из остова, на котором имеются:
 втулки 10 для присоединения гранатомета. В правой втулке размещается поворотная обойма спускового механизма 5, включающая в себя
спусковой крючок с толкателем;
 стопор 7 для фиксации обоймы спускового механизма от разворота;
 две рукоятки 9 для наведения гранатомета на цель и управления
стрельбой;
 тормоз вертлюга 4.
Механизм вертикального наведения служит для придания вертикальных углов наведения гранатомету. Он состоит из корпуса и стойки 1.
Внутри корпуса находится коническая пара, ведущий вал которой заканчивается маховиком 17 с рукояткой, а ведомый вал представляет собой
винт, взаимодействующий с резьбовой частью выдвижной стойки.
На стойке имеются:
 цапфенное гнездо 6 с проточкой и стопором для присоединения
гранатомета;
 рукоятка тормоза 3 для фиксации гранатомета в вертикальной
плоскости;
 складная рукоятка 2 для переноски изделия в боевом положении.
1.2.3 Коробка и лента для выстрелов
Коробка для выстрелов предназначена для размещения ленты с 30
выстрелами.
В комплексе используется коробка для выстрелов 6Л11 от гранатомета АГС-17.
Коробка для выстрелов состоит (рисунок 1.12) из улитки 1, ручки 2,
крышки 3, защелка крышки 4, крышка сворки 5, защелки створки 6, створки
7, горловины 8. На крышке створки 5 стрелкой указано положение головной части выстрелов в коробке.
Зацеп 11 с зубом 10 предназначены для крепления коробки для выстрелов на гранатомет.
Лента для выстрелов 6Л12 (рисунок 1.13) служит для помещения
выстрелов и подачи их в приемник гранатомета. Она состоит из отдельных
кусков на 10 звеньев каждый.
Звенья 1 стальные, штампованные. Звено имеет передние 3 и задние 4
захваты, хвостовик 6, соединительное кольцо 2 и соединительный выступ 7.
Звенья 1 между собой в каждом куске соединяются с помощью шплинтов 5.
Куски ленты соединяются один с другим с помощью выстрела.
27
1 Назначение, состав, ТТХ и устройство комплекса
Рисунок 1.12 – Коробка для выстрелов 6Л11:
1 – улитка; 2 – ручка; 3 – крышка; 4 – защелка крышки; 5 – крышка створки;
6 – защелка створки; 7 – створка; 8 – горловина; 9 – выступ; 10 – зуб; 11 – зацеп
Рисунок 1.13 – Лента для выстрелов:
1 – звено ленты; 2 – соединительное кольцо; 3 – передние захваты;
4 – задние захваты; 5 – шплинт; 6 – хвостовик; 7 – соединительный выступ
Снаряжение ленты выстрелами может производиться вручную или
снаряжательной машинкой 6Ю13. Снаряжательная машинка (рисунок 1.14)
состоит из корпуса 1, верхнего лотка 2 для помещения выстрелов 13; нижнего (переднего 3 и заднего 4) лотка для помещения ленты; звездки 5 с рукояткой 6 для перемещения ленты 12 и снаряжения ленты выстрелами,
направляющей 7 для движения снаряженной ленты, переднего 8 и заднего 9
съемников для отделения выстрелов от ленты.
28
Гранатометный комплекс АГС-30
Рисунок 1.14 – Снаряжательная машинка 6Ю13:
1 – корпус; 2 – верхний лоток; 3 – нижний передний лоток;
4 – нижний задний лоток; 5 – звездка; 6 – рукоятка; 7 – направляющая;
8 – передний съемник; 9 – задний съемник; 10 – передняя стяжка;
11 – задняя стяжка; 12 – лента; 13 – выстрелы
1.2.4
Оптический прицел ПАГ-17-1
Оптический прицел ПАГ-17-1 предназначен для наведения гранатомета при стрельбе прямой наводкой и с закрытых позиций. При известных
размерах цели с его помощью можно определить расстояние до цели.
Прицел ПАГ-17-1 имеет следующие технические характеристики:
увеличение
поле зрения
пределы шкалы углов прицеливания в поле зрения
пределы шкалы боковых поправок
29
2,7×
13°
0…700 м
±0-60 ТД
1 Назначение, состав, ТТХ и устройство комплекса
цена деления шкалы углов прицеливания
цена деления шкалы боковых поправок
масса прицела
50 м
0-05 ТД
1 кг
Прицел с комплектом ЗИП к нему хранится и транспортируется в
укладочном ящике (рисунок 1.15).
Рисунок 1.15 – Прицел ПАГ-17-1 в укладочном ящике
Прицел ПАГ-17-1 (рисунок 1.16) состоит из механизмов угломера и
углов возвышения, собранных в корпусе 1. В оправе 2 и корпусе 1 находятся детали оптической схемы
Корпус служит для соединения всех частей прицела. Он имеет ось
прицела с овальной выемкой и штифтом для присоединения прицела к гранатомету; планку для крепления патрона подсветки шкал и уровней.
В верхней части корпуса собран угломер, который служит для горизонтальной наводки гранатомета. Он состоит из угломерного кольца с указателем, винта 3 угломера с указателем, отводки и поперечного уровня 6.
Угломерное кольцо с помощью червячного колеса закреплено на оси
корпуса и имеет шкалу, разделенную на 60 равных больших делений. Цена
большого деления равна 100 делениям угломера (1-00). Нумерация дана через каждые пять делений. Над угломерным кольцом закреплен отражатель
для лучшего освещения шкалы ночью.
Винт угломера соединен с червячным колесом и имеет шкалу, разделенную на 100 равных делений. Нумерация дана через каждые десять делений. Деления 0 и 100 совпадают. Цена каждого деления равна одному делению угломера (0-01). При одном полном обороте винта (100 делений) шкала
угломерного кольца меняет свое положение на одно большое деление.
30
Гранатометный комплекс АГС-30
Рисунок 1.16 – Состав прицела ПАГ-17-1:
1 – корпус; 2 – оправа; 3 – винт угломера; 4 – продольный уровень;
5 – винт угла возвышения; 6 – поперечный уровень; 7– наглазник
Отводка служит для расцепления и сцепления червячного винта с
червячным колесом. Она удерживается в верхнем положении пружиной.
Если отводку опустить вниз до отказа, червяк расцепится с червячным колесом и головку прицела с угломерным кольцом можно свободно вращать.
Поперечный уровень 6 служит для определения бокового наклона
гранатомета и его горизонтирования.
Механизм углов возвышения служит для вертикальной наводки гранатомета. Он состоит из шкалы больших делений прицела с указателем на
оси прицела, винта 5 установки угла возвышения прицела с указателем и
продольного уровня 4.
Шкала больших делений прицела разделена на 14 равных делений,
каждое из которых соответствует 100 делениям шкалы барабанчика прицела. Она имеет отражатель для улучшения освещения шкалы больших делений ночью.
Винт 5 установки углов возвышения прицела соединен с червячным
сектором оси прицела. При вращении барабанчика прицела червячный винт
вместе со шкалой больших делений прицела и корпусом прицела поворачивается вокруг оси прицела. Шкала винта установки углов возвышения прицела разделена на 100 равных делений. Нумерация дана через каждые десять делений. Деления 0 и 100 совпадают. Цена каждого деления равна одной тысячной. При одном полном обороте винта (100 делений) корпус прицела меняет свое положение на одно большое деление.
Продольный уровень 4 служит для контроля и придания гранатомету
заданного угла возвышения при стрельбе с закрытой ОП. Крепление уровня
позволяет при необходимости изменять его положение.
31
1 Назначение, состав, ТТХ и устройство комплекса
Головка прицела служит для визирования на цель (точку наводки); в
ней собрана оптическая система. На головке имеется: сзади – наглазник 7;
слева – мушка и целик для прямой наводки гранатомета в случае повреждения оптической системы; сверху – основание для присоединения патрона
подсветки сетки прицела; спереди на оправе 2 – два винта для крепления
светофильтров.
Для работы с прицелом в сумерки и ночное время в комплекте прицела имеется система освещения. Источником тока является элемент питания
типоразмера А-316 напряжением 1,2…1,5 В. Патрон подсветки крепится на
планке и служит для подсветки шкал уровней прицела. Другой патрон служит для подсветки сетки и крепится на основании.
Для улучшения работы с прицелом применяется: в яркую солнечную
погоду – нейтральный светофильтр, в пасмурную погоду для повышения
контрастности изображения – оранжевый светофильтр.
ЗИП
1.2.5
К каждому гранатомету приложен комплект инструмента и принадлежностей (одиночный ЗИП), предназначенный для проведения ТО и
устранения неисправностей.
Состав одиночного комплекта ЗИП к АГС-30 показан на рисунке 1.17.
Протирка 3 и удлинитель 1 с втулкой применяются для чистки канала
ствола АГ, а также для чистки и смазки составных частей комплекса.
Банник 4 служит для смазки канала ствола.
Выколотка 5 применяется при разборке и сборке гранатомета.
Крючок 6 применяется для продвижения ленты с выстрелами при заряжании.
Одна масленка 2 используется для хранения смазки ГОИ-54П, вторая
масленка 7 – для масла ружейного РЖ.
Запасные части АГ включают вторую возвратную пружину.
Весь инструмент, принадлежности и запасные части укладываются в
карманах чехла для гранатомета.
Рисунок 1.17 – Одиночный ЗИП:
1 – удлинитель; 2 – масленка; 3 – протирка; 4 – банник;
5 – выколотка 4×30; 6 – крючок; 7 – масленка
32
Гранатометный комплекс АГС-30
На шесть гранатометов предусмотрена одна трубка холодной пристрелки (ТХП-1-30-515).
Трубка холодной пристрелки (рисунок 1.18) предназначена для выверки прицела гранатомета.
Трубка холодной пристрелки ТХП-1-30-515 имеет следующие технические характеристики:
увеличение
5
поле зрения
7,3
удаление входного зрачка
13 мм
цена наименьшего деления сетки
5
Трубка холодной пристрелки состоит из корпуса 2, объектива 6, окуляра 5, уровня 4, стержня 1, флажка 3 и рукоятки 8.
Рисунок 1.18 – Трубка холодной пристрелки (ТХП-1-30-515):
1 – стержень; 2 – корпус; 3 – флажок; 4 – уровень; 5 – окуляр;
6 – объектив; 7 – диоптрийное кольцо; 8 – рукоятка
Окуляр 5 имеет диоптрийное кольцо 7, вращением которого устанавливается резкость изображения по глазу наблюдателя.
В фокальной плоскости объектива 6 расположена сетка, на которой
нанесено перекрестие со штрихами.
Оптическая система трубки дает прямое перевернутое справа налево,
изображение предметов.
В прилив корпуса 2 ТХП ввинчен хромированный полый стержень 1,
диаметр которого соответствует калибру гранатомета, а ось совпадает с
направлением визирной оси оптической системы. На корпусе 2 имеется
уровень в оправе 4 для установки оси канала ствола гранатомета в горизонтальное положение. Оправа уровня может поворачиваться на стержне, и
уровень можно установить ампулой вверх независимо от направления окуляра.
На корпусе ТХП имеется четыре регулировочных винта для центри33
1 Назначение, состав, ТТХ и устройство комплекса
рования объектива и шарнирно закреплен флажок 3, предназначенный для
сигнализации о том, что ТХП находится в канале ствола гранатомета. С помощью рукоятки 8 флажок может закрепляться в рабочем положении.
ТХП необходимо всегда содержать в чистоте, хранить в укладочном
ящике, не допускать резких толчков и ударов во избежание нарушения ее
юстировки. При вставлении ТХП в канал ствола и извлечении ее из него
следует браться за стержень и не прикладывать больших усилий.
1.3
Взаимодействие частей и механизмов АГ
Положение частей и механизмов гранатомета до заряжания
Перед заряжанием (рисунок 1.19) затвор находится в крайнем переднем положении; боек выведен за зеркало затвора лодыжкой; рычаг подачи
отведен роликом затвора в крайнее правое положение; флажок предохранителя поставлен в положение «ПР»; спусковой рычаг заблокирован. Толкатель гранатомета отжат пружиной спусковой и находится в исходном положении. Возвратная пружина в разжатом состоянии. Выстрелы в приемнике гранатомета отсутствуют.
Рисунок 1.19 – Схема положения частей и механизмов до заряжания
Работа частей и механизмов АГ при заряжании
Для заряжания гранатомета необходимо отвести затвор назад до постановки на шептало, произведя не менее 10 качков назад-вперед рукояткой
перезарядки.
При отходе затвора назад лодыжка освобождает боек; снижатель поднимается вверх; ролик затвора двигаясь по пазу отводит переднее плечо
34
Гранатометный комплекс АГС-30
рычага подачи влево, шептало западает за упор, упор шептала блокирует
шептало, возвратная пружина сжата.
Для размещения ленты с выстрелами необходимо открыть крышку
приемника и откинуть каретку рычага подачи (рисунок 1.20). После чего
вынуть из коробки с выстрелами первое звено с выстрелом, и протянуть его
до упора чтобы съемник А находился между хвостовиком звена Б и выстрелом. Для удобства можно использовать крючок из одиночного комплекта
ЗИП.
Рисунок 1.20 – Продвижение патронной ленты при заряжании:
А – съемник; Б – звено; В – захваты
После этого необходимо опустить каретку рычага подачи в исходное
положение, закрыть и зафиксировать крышку приемника, а также установить в исходное состояние рукоятку перезарядки (зафиксировать между
стержнем и чашкой приемника).
ВНИМАНИЕ! УСТАНОВКА РУКОЯТКИ ПЕРЕЗАРЯДКИ В ИСХОДНОЕ ПОЛОЖЕНИЕ ВОЗМОЖНА ТОЛЬКО ПРИ НАХОЖДЕНИИ
ЗАТВОРА НА ШЕПТАЛЕ.
После заряжания затвор гранатомета находится в заднем положении и
установлен на шептало, упор шептала блокирует шептало, лодыжка освободила боек, снижатель находится в верхнем положении, рычаг подачи отведен роликом затвора влево, рукоятка перезарядки в исходном положении,
зафиксирована в чашке. Возвратная пружина находится в сжатом состоянии. Лента с выстрелами заведена в приемник гранатомёта, а первый выстрел находится на линии досылания.
Предохранитель находится в положении «ПР». Гранатомет заряжен.
Работа частей и механизмов при стрельбе
Для производства стрельбы необходимо поставить флажок предохранителя в положение «ОГ» и нажать на спусковой крючок.
35
1 Назначение, состав, ТТХ и устройство комплекса
При нажатии на спусковой крючок 4 (рисунок 1.21) толкатель спускового механизма 5 станка воздействует на толкатель ствольной коробки 6,
которая перемещаясь, давит на спусковой рычаг 2. Спусковой рычаг передним плечом воздействует на упор шептала 3, выводя его из зацепления с
шепталом 7. Шептало поднимается вверх, освобождая затвор 1.
Рисунок 1.21 – Схема действия спускового механизма при выстреле:
1 – затвор; 2 – спусковой рычаг; 3 – упор шептала;
4 – спусковой крючок; 5 –толкатель спускового механизма;
6 – толкатель ствольной коробки; 7 – шептало
Затвор 1 (рисунок 1.22) под действием возвратной пружины движется
вперед (положение I). При достижении затвором выстрела (положение II)
задние выступы В снижателя 2, взаимодействуя с поперечной планкой коробки А, поднимаются, снижатель поворачивается и зубья С снижаясь своими скосами опускают выстрел 4 по вертикальным пазам затвора до упора в
ограничитель, одновременно с этим затвор, двигаясь вперед, выталкивает из
звена 3 выстрел, передняя часть выстрела снижается по наклонной плоскости ствольной коробки, выстрел заходит в патронник (положение III).
Верхний ролик 6 затвора, двигаясь по пазу рычага подачи, отводит каретку 5, соединенную с рычагом, вправо; палец подачи заходит за звено очередного выстрела.
При недоходе затвора до крайнего переднего положения на 5…6 мм
выступающий вперед конец лодыжки 2 (рисунок 1.23) взаимодействует со
ствольной коробкой 1, лодыжка разворачивается и другим своим концом
ударяет по бойку 3; боек разбивает капсюль-воспламенитель выстрела;
происходит выстрел.
Пороховые газы, действуя на дно гильзы, останавливают затвор 4 и
отбрасывают его назад, при этом лодыжка 2 освобождает боек 3; гильза вы36
Гранатометный комплекс АГС-30
ходит из патронника и, встречаясь с отражателем, снижается по вертикальным зацепам в затворе и выбрасывается через окно отражения наружу.
Рисунок 1.22 – Положение подвижных частей АГ в момент выстрела:
1 – затвор; 2 – снижатель; 3 – звено; 4 – выстрел; 5 – каретка;
6 – ролики; 7 – лодыжка; 8 – боек; А – поперечная планка коробки;
B – выступ задний; C – зуб снижателя
Рисунок 1.23 – Схема работы ударного механизма:
1 – ствольная коробка; 2 – лодыжка; 3 – боек; 4 – затвор
37
1 Назначение, состав, ТТХ и устройство комплекса
Верхний ролик, при откате затвора двигаясь по пазу рычага подачи,
перемещает его влево. Каретка, соединенная с рычагом, отводится влево, и
палец подачи подает очередной выстрел на линию досылания, возвратная
пружина сжимается. Снижатель откатывается назад вместе с затвором. Его
передняя часть проходит под ромбами, закрепленными на отражателе,
обеспечивая расхождение снижателя с подаваемым патроном. После остановки затвора в заднем положении возвратная пружина толкает затвор вперед. В дальнейшем работа частей и механизмов гранатомета повторяется.
Стрельба будет продолжаться до тех пор, пока нажата спусковой
крючок и в ленте имеются выстрелы.
Для прекращения стрельбы отпустить спусковой крючок. При этом
толкатель гранатомета под действием спусковой пружины возвращается в
исходное состояние, отжимает зацеп, выводя его из зацепления со спусковым рычагом; спусковой рычаг, под действием упора шептала, располагается вдоль стенки ствольной коробки и освобождает упор шептала, который
под действием своей пружины блокирует шептало. Шептало западает за
упор ствольной коробки и останавливает затвор. Стрельба прекращается, но
гранатомет остается заряженным, готовым к дальнейшей стрельбе. Положение частей и механизмов будет аналогичным положению «после заряжания», за исключением – предохранитель находится в положении «ОГОНЬ».
38
Гранатометный комплекс АГС-30
2
30-мм ВЫСТРЕЛЫ ДЛЯ ГРАНАТОМЕТА
2.1
Общая характеристика 30-мм выстрелов для АГ
Для стрельбы из гранатометного комплекса АГС-30 применяются
30-мм выстрелы ВОГ-17М, ВОГ-30, а также гранаты ГПД-301. Для учебной
стрельбы применяются выстрелы ВУС-17 и ВУС-30.
Выстрелы ВОГ-17М, ВОГ-30 и граната ГПД-30 предназначены для
поражения живой силы и огневых средств противника (расчеты пулеметов,
гранатометов, ПТУР, ПЗРК, ЗПУ, минометов, артиллерийских орудий) посредством фугасного и осколочного воздействия.
Технические характеристики применяемых для АГС-30 выстрелов
приведены в таблице 2.1.
Таблица 2.1 – Технические характеристики выстрелов к АГС-30
Характеристика
Выстрел
ВОГ-17М ВУС-17 ВОГ-30 ВУС-30 ГПД-30
Индекс ГРАУ
7П9М
7П9У
7П36
7П36У
Длина, мм
130,95 –
132,6
132,3
132,3
132,3
Масса выстрела, кг
0,35
Масса гранаты, кг
Масса взрывчатого
вещества, кг
Максимальная дальность
стрельбы, м
Начальная скорость
гранаты, м/с
Площадь осколочного
поражения, м2
Цвет корпуса гранаты
132,3
0,34
0,275
0,036
-
70
0,042
0,046
1700
2100
185
191 ± 2
-
110
черный
серый
Предел взведения
взрывателя:
– нижний, м, не менее
– верхний, м, не более:
-
10
60
-
>> 150
серый
20
60
Выстрелы в окончательно снаряженном виде помещаются в бумажные гильзы и укладываются в герметичные металлические коробки по 48
1
ВОГ – выстрел с осколочной гранатой
ГПД - граната повышенной дальности
39
2 30-мм выстрелы к гранатомету
или 60 штук (рисунок 2.1). По две таких коробки с выстрелами укладываются в деревянные ящики. В каждый ящик вкладывается нож для вскрытия
металлических коробок и инструкция по пользованию ножом.
Рисунок 2.1 – Коробка с 30-мм выстрелами к АГ
На стенки и крышку ящика, на крышку металлической коробки наносится черной краской маркировка.
30-мм выстрел для АГ (рисунок 2.2) представляет собой унитарный
патрон и состоит из короткой цилиндрической стальной лакированной
гильзы 3, осколочной гранаты 2 и головного взрывателя 1.
Внутри гильзы, имеющей проточку А и кольцевой выступ для упора в
патронник, размещается метательный заряд, воспламеняющийся от капсюля. Осколочная граната является основным и пока единственным типом боевого снаряда для 30-мм АГ. Вследствие того, что граната при выстреле испытывает относительно небольшие нагрузки и приобретает невысокую
начальную скорость, ее конструкция и форма имеют характерные отличия
от снарядов более мощных выстрелов того же калибра. Граната имеет узкий
ведущий поясок 4 шириной около 3 мм, форма гранаты – цилиндрическая,
обтекаемую форму гранате в сборе придает головной взрыватель 1, имеющий наружную поверхность в виде усеченного конуса.
Рисунок 2.2 – 30-мм выстрел к АГ:
1 – взрыватель; 2 – граната; 3 – гильза; 4 – ведущий поясок; А – проточка
40
Гранатометный комплекс АГС-30
Помимо боевых осколочных выстрелов, существуют и боеприпасы
вспомогательного назначения. Для обучения действиям с оружием используются учебные выстрелы, не имеющие снаряжения. Граната с гильзой в
них дополнительно скреплены осевым винтом для предупреждения демонтажа патрона в результате многократных манипуляций в служебном обращении. В очко гранаты ввернута холостая втулка, повторяющая форму и
размеры взрывателя.
Существуют три модификации гранатометных выстрелов.
Выстрел осколочный гранатометный-ВОГ-17 (индекс ГРАУ – 7П9)
является выстрелом первого поколения, был разработан в конце 1960 года.
Граната имела взрыватель мгновенного действия, не имеющий самоликвидатора. Корпус гранаты тонкостенный, внутри размещена рубашка из проволоки с насечками, что обеспечивает образование при взрыве осколков
одинакового размера.
Для ведения учебных стрельб был разработан и принят на вооружение
выстрел с практической гранатой ВУС-17. При взрыве граната образует облако дыма, которое позволяет фиксировать точность стрельбы и корректировать огонь.
Выстрел ВОГ-17М представляет собой модифицированный вариант
ВОГ-17. Модификации подвергся взрыватель, который был заменен на более безопасный, имеющий механизм самоликвидации через 25 секунд после
выстрела. Взрыватель стал более чувствителен при попадании гранаты в
мягкие преграды (болото, снег, воду).
Корпус гранат ВОГ-17 и ВОГ-17М стальной тонкостенный, внутрь
корпуса вставлена спираль из насеченной проволоки прямоугольного сечения – осколочная рубашка с полуготовыми осколками.
Корпуса гранат ВОГ-17 и ВОГ-17М химически зачернены.
В 1980-е года по заказу ГРАУ МО РФ был разработан выстрел
ВОГ-30 с осколочной гранатой повышенной эффективности. Выстрел
обеспечил увеличение эффективности осколочного действия более чем в
1,5 раза и кардинально улучшил эксплуатационную надежность за счет автономной герметизации метательного заряда по сравнению с выстрелом
ВОГ-17 (ВОГ-17М). Была упрощена технология изготовления корпуса гранаты. Стенки корпуса стали изготавливаться холодной штамповкой, во
время штамповки на стенки корпусу с внутренней стороны сразу наносились насечки для создания осколков. За счет отсутствия внутренней осколочной рубашки удалось увеличить массу взрывчатого вещества с 36 грамм
до 40 грамм. Новый корпус и увеличение массы ВВ повысили вероятность
летального поражения во время взрыва.
Одновременно был разработан и выстрел с практической гранатой
ВУС-30 для учебной стрельбы из АГ.
В конце 1999 г. филиалом АО «КБП» – ЦКИБ «СОО» была начата работа по созданию 30-мм гранатометного выстрела нового поколения –
ГПД-30. Граната получила новый корпус с более высокими аэродинамическими свойствами (коэффициент лобового сопротивления и баллистический
41
2 30-мм выстрелы к гранатомету
коэффициент гранаты были снижены в 1,8 раза), что уменьшило время полета и влияние ветра. Взрывчатое вещество A-IX-1 было заменено
на A-IX-2, которое на 15…20% мощней, что дополнительно увеличило
мощность взрывов и силу осколков. Вместо медного пояска на корпусе гранаты выполнены два кольца (подобие поршневых колец).
Как и корпус гранаты ВОГ-30 корпус ГПД-30 изготавливается методом объемного деформирования, но с формированием на его внутренней
поверхности осколочной сетки ромбического профиля, в котором все стороны отдельно взятого осколочного элемента ориентированы относительно
текстуры нагартованного корпуса под определенным углом.
Как следствие этого для выстрела ГПД-30, в сравнении со штатными
выстрелами:
 увеличена дальность полета гранаты с 1700 до более 2100 м;
 улучшены показатели кучности в 1,4 раза, как по боковому направлению, так и по дальности;
 снижена в 1,5…2 раза чувствительность гранаты к действию продольного и бокового ветра;
 уменьшено полетное время гранаты в 1,4 раза на сопоставимой
дальности 1700 м.
На полигонных сравнительных испытаниях выстрелов ВОГ-17,
ВОГ-30 и ГПД-30 было отмечено, что наименьшая яркость, размер дульного пламени и отсутствие обратного пламени наблюдается на выстреле
ГПД-30, что снижает возможность обнаружения ОП.
На вооружение российской армии выстрел ГПД-30 был принят в
2005 году.
Модификации 30-мм выстрелов для АГ производят и некоторые иностранные компании:
RHV-HEF – осколочный выстрел болгарского завода «Арсенал»;
RHV-TP – учебный выстрел болгарского завода «Арсенал»;
T-M93P1 – осклолочный выстрел сербского завода «Zastava Arms»;
VG-M93 – учебный выстрел сербского завода «Zastava Arms»;
VMG-M93 – учебный выстрел-маркер сербского завода «Zastava
Arms».
2.2
Выстрелы ВОГ-17М и ВУС-17
Выстрел ВОГ-17М (рисунок 2.3) состоит из осколочной гранаты, порохового заряда 6 в гильзе 4 с капсюлем 5 и головного взрывателя ВМГ-М 1
(взрыватель мгновенного действия модифицированный).
Осколочная граната предназначается для поражения живой силы
осколками. Она состоит из корпуса 2, ведущего пояска 3, пружины (осколочной рубашки) 8 и разрывного заряда 7.
Корпус 2 гранаты тонкостенный, в виде стального стакана с внутренней резьбой для присоединения взрывателя, служит для размещения раз42
Гранатометный комплекс АГС-30
рывного заряда 7 (круглая шашка ВВ марки A-IX-1) и осколочной рубашки
8. Осколочная рубашка выполнена из навитой как пружина проволоки
квадратного сечения с насечками, обеспечивающими при взрыве образование осколков одинакового размера.
Повышенная эффективность осколочного действия выстрела
ВОГ-17М обеспечивается осколками заданной формы и оптимальной массы, образуемыми рифлением на внутренней поверхности корпуса гранаты,
получаемого способом холодной штамповки.
На корпусе имеется медный поясок 3, который служит для лучшей
обтюрации пороховых газов во время выстрела, а также для придания гранате вращения во время движения по стволу гранатомета.
Гильза 4 служит для герметичного хранения порохового метательного заряда 6 (2,6 г) из нитроглицеринового пороха марки БПл14-10, который
служит для сообщения гранате начальной скорости (самого выстрела). В
дне гильзы располагается капсюль-воспламенитель КВМ-3 5.
Рисунок 2.3 – Выстрел ВОГ-17М:
1 – взрыватель; 2 – корпус; 3 – ведущий поясок; 4 – гильза;
5 – капсюль-воспламенитель; 6 – метательный заряд;
7 – разрывной заряд; 8 – осколочная рубашка; А – проточка
Взрыватель ВМГ-М 1 предназначен для детонации гранаты во время
попадания в цель (стену, грунт и т.п.).
Взрыватель головной, ударно-мгновенного действия, с тремя ступенями предохранения (инерционной, центробежной, дальним взведением) и
самоликвидацией.
Взрыватель обеспечивает надежную работу гранат при встрече с различными целями (преградами), в том числе по снегу, болоту и водной поверхности.
Взрыватель безопасен в служебном обращении, при транспортировании, стрельбе и на полете до взведения, при падении с высоты до 3 м на
43
2 30-мм выстрелы к гранатомету
любое основание в любом положении.
Взрыватель имеет алюминиевый корпус со втулкой и гайку с вкладышем, в котором собраны:
 воспламенительный механизм;
 механизма дальнего взведения;
 ударный механизм ударно-мгновенного и инерционного действия;
 механизм самоликвидации.
Воспламенительный механизм обеспечивает запуск механизмов дальнего взведения и самоликвидации.
Механизм дальнего взведения обеспечивает безопасность взрывателя
в служебном обращении и после выстрела на дальности 10…60 м.
Ударный механизм обеспечивает срабатывание взрывателя при
встрече с преградой.
Механизм самоликвидации обеспечивает подрыв гранаты в случае если по какой-либо причине не сработал ударный механизм. Механизм самоликвидатора вводится в действие при выстреле, его пиротехнический замедлитель рассчитан на 25 секунд.
ВОГ-17М при взрыве образует 246 осколков размером 2,87 мм, с радиусом сплошного поражения 7 м.
Выстрел ВУС-17
Выстрел ВУС-17 (рисунок 2.4) предназначен для проведения учебных
стрельб. При взрыве граната образует облако дыма оранжевого цвета, которое позволяет фиксировать точность стрельбы и корректировать огонь.
От боевых выстрелов ВОГ-17М они отличаются только тем, что вместо заряда ВВ гранаты снаряжены пиротехническим составом оранжевого
дыма, обозначающим место падения гранаты.
Граната не имеет осколочной рубашки, а стенки
корпуса гранаты утолщены (для одинакового
веса с боевой гранатой).
Гранаты выстрелов ВУС-17 более раннего
образца имеют на корпусе между центрующими
утолщениями два радиально расположенных отверстия для выхода дыма. В служебном обращении они герметизируются специальным лаком.
Гранаты более позднего производства таких отверстий не имеют. При срабатывании
взрывателя происходит взрыв детонатора, который выбивает взрыватель из корпуса и воспламеняет пиротехнический состав.
Для отличия практических гранат от боевых, помимо надписи ВУС-17 (вместо
ВОГ-17М) и отсутствия индекса ВВ, на корпуса Рисунок 2.4 – Выстрел
ВУС-17 дополнительно наносится красная кольВУС-17
цевая полоса.
44
Гранатометный комплекс АГС-30
2.3
Выстрелы ВОГ-30 и ВУС-30
Выстрел ВОГ-30 (рисунок 2.5) – усовершенствованный тип боеприпаса, имеющий более мощное осколочное действие. По своему устройству он
аналогичен выстрелу ВОГ-17 и состоит из осколочной гранаты, гильзы 4 с
метательным зарядом 6 и капсюлем 5 и взрывателя ВГМ-М 1.
Корпус 2 гранаты изготавливается холодной штамповкой с образованием на его внутренней поверхности сетки полуготовых поражающих элементов прямоугольной формы. Внутри корпуса размещается разрывной заряд 7.
Применение новой конструкции корпуса позволило производить запрессовку взрывчатого вещества непосредственно в корпус и увеличить тем
самым коэффициент наполнения в 1,1 раза. В совокупности это обеспечило
увеличение эффективности осколочного поражения более чем в 1,5 раза.
Корпус гранаты красится в серый цвет.
Рисунок 2.5 – Выстрел ВОГ-30:
1 – взрыватель; 2 – корпус; 3 – ведущий поясок; 4 – гильза;
5 – капсюль-воспламенитель; 6 – метательный заряд;
7 – разрывной заряд; А – проточка
Для улучшения эксплуатационной надежности выстрела в ВОГ-30
применена автономная герметизация метательного заряда 6 в гильзе.
Выстрел ВУС-30
30-мм выстрел с практической гранатой для учебной стрельбы
ВУС-30 обеспечивает качественное и безопасное обучение личного состава
приемам и правилам стрельбы из АГ, в том числе установленных на боевых
машинах (БМП, БТР). Помимо обучения выстрел может использоваться в
качестве пристрелочно-целеуказательного.
45
2 30-мм выстрелы к гранатомету
Применение ВУС-30 обеспечивает:
 идентичность траектории полета и места разрыва, как и у выстрела
с осколочной гранатой при стрельбе одиночным и автоматическим огнем из
гранатометов с использованием штатных шкал и средств прицеливания;
 более высокое качество наблюдения оранжево-красного дымового
облака в точке разрыва по сравнению с выстрелом с осколочной гранатой
при стрельбе на максимальные дальности в условиях ограниченной видимости (снег, туман, сложный рельеф местности и т.п.);
 исключение минирования испытательных полигонов, т.к. в снаряжении ВУС-30 отсутствуют взрывчатые вещества;
 надежное срабатывание гранаты при встрече с различными преградами, в том числе в снегу и водной поверхности, за счет применения штатного взрывателя;
 высокие эксплуатационные характеристики, включая беспламенность при стрельбе, температурный диапазон применения, сроки хранения,
за счет применения штатного метательного заряда, материалов и покрытий
от штатной гранаты.
2.4
Выстрел ГПД-30
Выстрел ГПД-30 (рисунок 2.6) состоит из взрывателя У-538 1, осколочной гранаты с разрывным зарядом, гильзы 4 с пороховым метательным
зарядом 6 и капсюлем-воспламенителем 5.
Корпус гранаты обладает более высокими аэродинамическими свойствами, что увеличило дальность полета (с 1700 до 2100 метров), уменьшило время полета, уменьшилось влияние ветра. При этом удалось избежать
увеличения импульса отдачи на гранатомет.
Рисунок 2.6 – Выстрел ГПД-30 (разрывной заряд не показан):
1 – взрыватель; 2 – корпус; 3 – ведущий поясок; 4 – гильза;
5 – капсюль-воспламенитель; 6 – метательный заряд; А – проточка; Б – насечка
46
Гранатометный комплекс АГС-30
На корпусе 2 гранаты с внешней стороны имеется стальной ведущий
поясок 3, состоящий из двух колец (подобие поршневых колец), предназначенный для направления движения гранаты в стволе гранатомета, придания
ей вращательного движения и обтюрации пороховых газов.
С внутренней стороны корпус гранаты имеет насечки Б, предназначенные для образования осколков.
Для повышения устойчивости гранаты на траектории полета она дополнительно снабжена подкалиберным стабилизатором, выполненным в
конце кормы в виде восьми продольных и открытых назад пазов. Поперечные каналы обеспечивают выравнивание давления пороховых газов в зарядной каморе и во внешней полости в начальный период выстрела, это
позволяет выполнить стенку стабилизатора равной толщины и с наименьшим весом. В свою очередь, этим обеспечивается минимальное смещение
центра масс гранаты назад и минимальное расстояние между его центром
давления и центром масс, а, следовательно, и минимальное значение опрокидывающего момента, положительно определяющего устойчивость полета
гранаты на траектории, ее разброс по дальности стрельбы.
Для выстрела ГПД-30 был отработан новый способ изготовления корпуса гранаты. Он изготавливается, как и корпус гранаты ВОГ-30, методом
объемного деформирования на его внутренней поверхности осколочной
сетки ромбического профиля, в котором все стороны отдельно взятого
осколочного элемента ориентированы относительно текстуры нагартованного корпуса под определенным углом. Именно отсутствие в осколочной
сетке продольных концентраторов напряжения исключило разрушение корпуса по его образующей, а следовательно, и образование крупных и «саблевидных» осколков, снижающих коэффициент использования металла корпуса. Уникальность отмеченной технологии заключается в том, что она
позволяет лишь за две операции и без относительного осевого смещения
формообразующего инструмента и заготовки корпуса полностью изготовить осколочную сетку. Этим обеспечивается высокая долговечность инструмента и сохраняется на длительное время первоначальная точность
геометрии рифлей, ответственной за разрушение корпуса в строгом соответствии с количеством полуготовых элементов, заложенных в осколочной
сетке.
Внутри корпуса размещается заряд взрывчатого вещества A-IX-2, которое на 15…20 % мощней, что дополнительно увеличило мощность взрывов и силу осколков.
Повышение точности ведения гранаты по каналу ствола, уменьшение
разброса ее начальной скорости, баллистического коэффициента и дисбаланса центра масс позволило добиться уменьшения начальных возмущений
при стрельбе и улучшить показатели кучности стрельбы в очереди по дальности Вд/Хmах с 1/70 (у выстрелов ВОГ-17 и ВОГ-30 ) до 1/100.
Задача по увеличению площади осколочного поражения живой силы
(рисунок 2.7), в том числе и защищенной бронежилетами, была решена
комплексно, а именно, за счет оптимизации средней массы осколков, уве47
2 30-мм выстрелы к гранатомету
личения их скорости и углов разлета, применения в гранате в большем количестве и с более сильным фугасным действием взрывчатого вещества.
Рисунок 2.7 – Зона осколочного поражения выстрела ГПД-30
Взрыватель У-538
Основным элементом выстрела ГПД-30, обеспечивающим его надежное срабатывание по цели, является взрыватель У-538.
Взрыватель является головным, механическим, реакционного и инерционного действия, предохранительного типа, с пиротехническими механизмами дальнего взведения и самоликвидации.
Взрыватель У-538 состоит (рисунок 2.8) из следующих механизмов:
 ударного 1;
 дальнего взведения 2;
 накольно-воспламенительного 3;
 самоликвидации 4;
 предохранительно-центробежного механизма 5;
 огневой цепи.
Ударный механизм предназначен для передачи усилия реакции преграды на капсюль-детонатор накольного типа, обеспечивающий срабатывание огневой цепи изделия.
Накольно-воспламенительный механизм обеспечивает запуск механизма дальнего взведения и механизма самоликвидации.
48
Гранатометный комплекс АГС-30
Рисунок 2.8 – Устройство взрывателя У-538:
1 – ударный механизм; 2 – предохранительный механизм дальнего взведения;
3 – накольно-воспламенительный механизм; 4 – механизм самоликвидации;
5 – предохранительно-центробежный механизм
Механизм дальнего взведения обеспечивает взведение изделия на безопасном расстоянии от дульного среза гранатомета.
Предохранительно-центробежный механизм предназначен для
предохранения выстрела при служебном обращении (хранение, снаряжение,
переноска).
Механизм самоликвидации предназначен для ликвидации гранаты по
истечении времени самоликвидации в случае отказа изделия при встрече с
целью.
Огневая цепь состоит из передаточного заряда и детонатора.
Действие выстрела ГПД-30 при стрельбе осуществляется следующим образом:
При ударе бойка гранатомета происходит инициирование капсюлявоспламенителя. Последний воспламеняется и воспламеняет метательный
заряд, расположенный в донной выемке. Образовавшиеся при этом пороховые газы перетекают через поперечные каналы во внешнюю полость, выравнивая тем самым давление по обе стороны стенки полой кормы. С учётом того, что концевая часть кормы ограничена придонной боковой поверхностью гильзы, объём внешней полости значительно меньше объёма
зарядной каморы, а проходное сечение поперечных каналов имеет вполне
определённое значение, нарастание давления в обоих объёмах происходит
49
2 30-мм выстрелы к гранатомету
практически одновременно и без остаточной деформации стенки кормы.
После достижения пороховыми газами так называемого давления
форсирования граната вдавливается первоначально своим ведущим пояском
в дульный вход, а затем в боковые грани нарезов канала ствола, образуя на
пояске ведущие выступы формой, ответной нарезам канала ствола. Вытесняемый полем нарезов материал пояска свободно размещается во впадинах
гребенчатого пояска, обеспечивая, тем самым необходимое условие для вылета гранаты из ствола с минимальными возмущениями, а, следовательно, и
возможностью обеспечения большей дальности стрельбы.
При достижении гранатой дульного среза ствола она покидает последний с заданной линейной и угловой скоростями. В полёте вращающаяся граната захватывает заборными плоскостями своих поперечных пазов
воздух и создает, таким образом, на своём конце дополнительную реактивную силу, обуславливающую появление дополнительного стабилизирующего момента относительно расположенного вверх по потоку воздуха центра масс гранаты. В результате этого колебания гранаты относительно оси
траектории полета затухают, уменьшая тем самым её лобовое сопротивление, что способствует увеличению полётной дальности.
При достижении гранатой цели от резкого замедления срабатывает
головной взрыватель, вызывая детонацию взрывчатого вещества и, как
следствие этого, разрушение корпуса гранаты и образование высокоскоростного потока поражающих элементов.
В случае отказа ударного механизма при встрече с преградой по истечении времени самоликвидации выгорает состав, от которого воспламеняется лучевой капсюль-детонатор и происходит самоликвидация гранаты.
2.5
Маркировка гранатометных выстрелов
Маркировка наносится краской на стенки ящиков, крышку металлических коробок с выстрелами и элементы выстрелов [11].
Маркировка включает: наименование (индекс) изделия, производственные данные, марку или шифр выстрела и его элементов, марку взрывчатого вещества, количество штук в упаковке и массу брутто.
На боковой и передней стенке ящика, крышке и стенке коробки с
30-мм выстрелами наносится
ВОГ-17М 254-87-82 – наименование и производственные данные выстрела
(завод-изготовитель, партия, год изготовления);
50
Гранатометный комплекс АГС-30
ВМГ-М 334-98-81 – наименование и производственные данные взрывателя
(завод-изготовитель, партия, год изготовления);
НБПл14-10 Б/5-81 – марка и производственные данные метательного заряда (завод-изготовитель, партия, год изготовления);
Брутто 59 кг 120 шт. – масса ящика с выстрелами и количество штук в
ящике;
A-IX-I – шифр взрывчатого вещества.
На рисунке 2.9 показаны места и содержание маркировки 30-мм выстрелов к АГ.
Рисунок 2.9 – Маркировка и клеймение гранатометных выстрелов:
1 – наименование взрывателя; 2 – шифр предприятия-изготовителя;
3 – наименование выстрела; 4 – марка взрывчатого вещества;
5 – номер партии; 6 – год изготовления
Производственные данные выстрела дублируются на корпусе гранаты, а взрывателя на его крышке.
Корпуса гранат ВОГ-17М и ВУС-17М химически зачернены. Корпуса
гранат ВОГ-30, ВУС-30 и ГПД-30 окрашены серой краской.
Взрыватели окраски не имеют, изготовлены из алюминия. На колпачке взрывателя ВГМ-М в три строки или по кругу нанесены тип взрывателя,
номер завода, номер партии и год изготовления.
На гильзу наносится клеймение с производственными данными.
51
3 Подготовка АГ к применению
3
ПОДГОТОВКА АГ К ПРИМЕНЕНИЮ
3.1
Требования безопасности
При эксплуатации гранатометного комплекса необходимо выполнять
следующие требования безопасности:
 не допускать к стрельбе из гранатомета номеров расчета не усвоивших правил и приемов стрельбы и требований безопасности;
 помнить, что в случае прекращения стрельбы при неполном израсходовании выстрелов затвор остается на шептале, а выстрел на линии досылания;
 перед тем как приступить к осмотру или разборке, убедиться в том,
что гранатомет разряжен;
 заряжание, разряжание гранатомета, устранение задержек производить только с использованием принадлежностей, имеющихся в одиночном
комплекте ЗИП;
 во всех случаях, когда из гранатомета не ведется стрельба, необходимо ставить флажок предохранителя в положение «ПР»;
 при устранении возникших задержек в стрельбе необходимо удерживать затвор механизмом ручной перезарядки;
 во избежание перегрева ствола необходимо производить его охлаждение после отстрела шести коробок.
ЗАПРЕЩАЕТСЯ при эксплуатации гранатометного комплекса:
 находиться впереди гранатомета во время его заряжания, разряжания, устранения задержек, а также после заряжания, даже если гранатомет
поставлен на предохранитель;
 наносить удары по гранате при заряжании, разряжании и устранении задержек при стрельбе;
 использовать молоток или другие предметы для выравнивания выстрелов в ленте при снаряжении лент для выстрелов;
 подвергать выстрелы механическим воздействиям (удары, падения);
 заряжать гранатомет при наличии в стволе посторонних предметов;
 вставлять ТХП в ствол заряженного гранатомета, даже если он поставлен на предохранитель;
 использовать боевые выстрелы вместо макетов для поверки функционирования гранатомета, а также для проведения учебно-тренировочных
занятий;
 производить стрельбу без коробки для выстрелов;
 оставлять пустые звенья при использовании лент для выстрелов.
При обращении с выстрелом необходимо выполнять следующие
меры безопасности:
 вскрывать укупорку с выстрелами только перед снаряжением лен52
Гранатометный комплекс АГС-30
ты;
 при снаряжении лент выстрелами использовать только пригодные
для стрельбы выстрелы и ленты;
 перевозить или переносить выстрелы только в упаковке или, если
они снаряжены в ленту, уложенными в коробки для выстрелов;
 выстрелы хранить на ОП в тени, защищать от прямого действия
солнечных лучей;
 оберегать от действия сырости, агрессивных сред;
 в случае падения выстрелов их необходимо изъять из обращения и
уничтожить;
 упавший с высоты до трех метров выстрел транспортируется к месту уничтожения со скоростью не более 15 км/ч любым видом транспорта;
 в случае падения с высоты более трех метров выстрел подлежит
уничтожению на месте падения с соблюдением соответствующих мер безопасности;
 при встрече с препятствием далее 10 метров граната может сработать, и в этом случае представляет опасность как для расчета гранатомета,
так и других расчетов, так как разлет осколков достигает 100 метров;
ЗАПРЕЩАЕТСЯ:
 применять выстрелы, имеющие наружные повреждения: промятые
или проколотые взрыватели, качку гранаты в гильзе, зеленый налет на капсюле и трещины на гильзе и др.;
 повторно использовать для стрельбы выстрелы, давшие осечку;
 трогать неразорвавшиеся после стрельбы гранаты;
 производить какую-либо разборку гранат, а также использование
гранат или ее элементов не по назначению.
3.2
Снаряжение лент для выстрелов
При подготовке выстрелов и лент необходимо:
 осмотреть выстрелы и удалить выстрелы с налетом ржавчины и поврежденные выстрелы. Если выстрелы запылились или загрязнились, их
необходимо протереть сухой чистой ветошью;
 протереть ленту для выстрелов по 10 звеньев, и тщательно осмотреть её. Удалить звенья с трещинами, помятостями, отогнутыми захватами
и ржавчиной;
 снаряжение лент можно проводить при помощи набивки вручную
или снаряжательной машинки 6Ю13 (см. рисунок 1.14). При снаряжении
необходимо следить за тем, чтобы хвостовики звеньев попадали в проточки
выстрелов;
ЗАПРЕЩАЕТСЯ ПРИ СНАРЯЖЕНИИ ЛЕНТ ДЛЯ ВЫСТРЕЛОВ
ОСТАВЛЯТЬ ПУСТЫЕ ЗВЕНЬЯ
ВНИМАНИЕ! ТРЕБОВАНИЕ НА КРЫШКЕ КОРОБКИ ДЛЯ ВЫ53
3 Подготовка АГ к применению
СТРЕЛОВ ОТ ГРАНАТОМЕТА АГС-17 «ПРИ ЗАРЯЖАНИИ ПЕРВОЕ
ЗВЕНО ОСТАВИТЬ ПУСТЫМ» НЕ ВЫПОЛНЯТЬ.
Для снаряжения ленты при помощи снаряжательной машинки необходимо:
 подсоединить к корпусу снаряжательной машинки 6Ю13 направляющую 1 (рисунок 3.1) и нижний передний лоток 2;
Рисунок 3.1 – Подготовка машинки 6Ю13
 установить машинку в направляющие опоры укупорочного ящика 3;
 зафиксировать машинку, закрыв защёлку 4;
 подсоединить нижний задний лоток 1 (рисунок 3.2);
 надеть верхний лоток 2;
Рисунок 3.2 – Подсоединение лотков
54
Гранатометный комплекс АГС-30
 положить отрезок ленты для выстрелов на нижние лотки снаряжательной машинки 1 (рисунок 3.3);
 повернуть рукоятку снаряжательной машинки против часовой
стрелки из нижнего положения на 45 град;
 вставить первое звено вперёд до упора 2 (рисунок 3.3) и опустить
рукоятку;
 уложить выстрелы в верхний лоток и произвести набивку ленты
вращая рукоятку по часовой стрелке и добавляя в лотки выстрелы и звенья
ленты 3 (рисунок 3.3);
 при снаряжении следить за тем, чтобы хвостовики звеньев попадали в проточки гранат 4 (рисунок 3.3);
 после набивки ленты в первое звено, оставшееся пустым, вручную
вставить гранату 5 (рисунок 3.3).
Рисунок 3.3 – Снаряжение лент для выстрелов
После снаряжения проверить внешним осмотром снаряженную ленту
1 (рисунок 3.4). В правильно снаряженной ленте лапки звена должны прочно удерживать гранату, не допуская люфтов и проворота выстрела в звене.
Уложить снаряженную ленту в коробку для выстрелов 2 (рисунок 3.4), для чего необходимо открыть крышку со шторкой и створку, поместить ленту через горловину в коробку и через открытую створку продвинуть.
55
3 Подготовка АГ к применению
Рисунок 3.4 – Осмотр и укладка снаряженной ленты
в коробку для выстрелов
3.3
Переноска гранатометного комплекса расчетом
Гранатомёт и станок могут переноситься:
 отдельно: наводчик АГ переносит гранатомет в чехле, прицел
ПАГ-17-1 и один магазин, а стрелок-помощник наводчика АГ – станок на
ремнях с двумя магазинами (рисунок 3.5, а).
 совместно: наводчик АГ переносит станок с присоединенным гранатометом и прицелом за спиной при помощи вьючного устройства (рисунок 3.5, б).
а
б
Рисунок 3.5 – Переноска АГС-30:
а – расчетом; б – наводчиком АГ;
1 – стрелок-помощник наводчика; 2 – наводчик АГ
56
Гранатометный комплекс АГС-30
3.4
Перевод комплекса из походного положения в боевое
Для перевода гранатомета из походного положения в боевое, когда
станок переносится отдельно, необходимо установить станок на грунт, для
чего сделать следующее.
1. Перекинуть ремни через лапы задних опор, расположив их между
рукоятками вертлюга и основанием станка.
2. Освободить стойку механизма вертикального наведения, повернув
рукоятку тормоза механизма вертикального наведения. Вращением маховика вывести стойку из зацепления со скобой передней опоры (позиция 1 рисунка 3.7).
3. Вывести рукоятку тормоза вертлюга из зацепления с фиксатором и
поворотом вверх до упора, открепить вертлюг. Установить вертлюг вдоль
передней опоры, закрепив его поворотом рукоятки тормоза вертлюга вниз
до закрепления на зубе фиксатора (позиция 2 рисунок 3.6).
4. Установить задние опоры. Для этого:
 поочередно открепить задние опоры, повернув рукоятки зажима;
 повернуть опоры вниз до упора и закрепить их поворотом рукояток
зажима, положение рукояток – вдоль опор (позиции 3 и 4 рисунок 3.6).
Рисунок 3.6 – Перевод станка САГ-30 в боевое положение
5. Установить переднюю опору, для чего:
 оттянуть стопор передней опоры за кольцо и, повернув на 90,
вставить кольцо в горизонтальный паз гнезда стопора;
 открепить переднюю опору, повернув рукоятку зажима. Повернуть
57
3 Подготовка АГ к применению
опору вниз до постановки стопора передней опоры под упор основания и
закрепить её поворотом рукоятки зажима, положение рукояток – вдоль опор
(позиция 5 рисунок 3.6).
6. Отжать стопор спускового механизма за флажок и повернуть скобу
спускового механизма вверх до упора (позиция 6 рисунок 3.6).
После установки станка требуется установить на него и закрепить автоматический гранатомет АГ-30 в следующей последовательности.
1. Извлечь гранатомет из чехла (позиция 1 рисунок 3.7).
2. Завести сверху цапфы гранатомета в прорезь обоймы спускового
механизма и в отверстие левой втулки остова вертлюга (позиция 2 см. рисунок 3.7).
3. Завести обойму спускового механизма на правую цапфу гранатомета поворотом скобы спускового механизма вниз, при этом гранатомет левой
цапфой заходит в отверстие левой втулки остова вертлюга, скоба должна
занять горизонтальное положение, а обойма зафиксироваться стопором (позиция 3 рисунок 3.7).
4. Присоединить механизм вертикального наведения станка к гранатомету, для чего отвести стойку механизма вертикального наведения назад,
приподняв при этом тело гранатомета вверх, а цапфенное гнездо стойки механизма вертикального наведения завести на грибок гранатомета, опустив
флажок стопора (позиция 4 рисунок 3.7).
Рисунок 3.7 – Установка АГ-30 на станок
Для установки оптического прицела на гранатомет необходимо извлечь его из коробки (позиция 1 рисунок 3.8), после чего ось прицела ввести в кронштейн на приемнике гранатомета до упора, при этом зажим должен под действием своей пружины повернуться (позиция 2 рисунок 3.8).
58
Гранатометный комплекс АГС-30
Рисунок 3.8 – Установка прицела ПАГ-17-1 на гранатомет
3.5
Осмотр комплекса, подготовка к стрельбе, занятие позиции
Осмотр и проверка комплекса перед стрельбой.
ВНИМАНИЕ!!! ПЕРЕД НАЧАЛОМ ОСМОТРА ГРАНАТОМЕТА
НЕОБХОДИМО УБЕДИТСЯ, ЧТО В ПРИЕМНИКЕ И СТВОЛЕ НЕТ ВЫСТРЕЛА (позиция 1 рисунок 3.9).
При осмотре гранатомета в собранном виде необходимо проверить.
1. Наличие составных частей гранатомета, прочность их крепления.
Отсутствие пыли, грязи, ржавчины, царапин, забоин, трещин и других повреждений на составных частях гранатомета и станка (позиция 2 рисунок 3.9).
2. Наличие смазки на видимых без разборки частях и трущихся поверхностях механизмов комплекса (позиция 3 рисунок 3.9).
3. Отсутствие продольных люфтов мушки гранатомета в фиксируемых положениях (позиция 4 рисунок 3.9).
4. Легкость перевода предохранителя гранатомета из одного положения в другое (позиция 5 рисунок 3.9).
5. Надежность фиксации рукоятки перезарядки гранатомета (позиция
6 рисунок 3.9).
6. Плавность работы механизма вертикального наведения станка при
всех углах возвышения и перемещения вертлюга по сектору при наведении
по горизонту, при этом тормоза горизонтального и вертикального наведения должны надежно закреплять вертлюг и механизм вертикального наведения. В случае ослабления торможения механизма горизонтального наведения отвернуть винт рукоятки тормоза вертлюга и переставить её по часовой стрелке на последующие шлицы до обеспечения надежного торможения и стопорения на верхнем зубе фиксатора, после чего завернуть винт.
59
3 Подготовка АГ к применению
Рисунок 3.9 – Осмотр и проверка готовности комплекса к стрельбе
В случае ослабления торможения механизма вертикального наведения – расстопорить гайку рукоятки тормоза и повернуть гайку до обеспечения надежного торможения, с последующим фиксированием гайки шплинтом (позиция 7 рисунок 3.9).
Аналогично проводится регулировка зажимов опор.
7. Коробку для выстрелов на отсутствие трещин и погнутостей её деталей, а также надежность фиксации защелки крышки и защелки створки.
8. Правильность работы частей и механизмов, для чего:
 поставить предохранитель в положение «ОГ»;
 вывести рукоятку перезарядки из зацепления с приемником;
 отвести затвор назад до постановки на шептало;
 поставить рукоятку перезарядки в исходное положение;
 поставить флажок предохранителя в положение «ПР» и нажать на
спусковой крючок. При этом затвор должен остаться на шептале;
 поставить флажок предохранителя в положение «ОГ» и нажать на
спусковой крючок, при этом затвор должен энергично возвратится в переднее положение.
Изготовка к стрельбе
ВНИМАНИЕ! При стрельбе в лесу ОП надо выбирать с таким расчетом, чтобы траектория полета гранаты не пересекалась с ветвями деревьев и
60
Гранатометный комплекс АГС-30
кустарников.
ПОМНИТЕ! Взрыватели взводятся на расстоянии от 10 до 60 м от
дульного среза ствола гранатомета, следовательно, при встрече с препятствием далее 10 м граната может сработать, что представляет опасность для
расчета гранатомета, а также для других расчетов, так как отдельные осколки от гранат могут лететь до 100 м.
Изготовка к стрельбе включает установку гранатомета на ОП, заряжание гранатомета и принятие положения для стрельбы (рисунок 3.10).
Для установки гранатомета на ОП выбирается по возможности
ровная площадка.
Рисунок 3.10 – Изготовка к стрельбе:
1 – выбор позиции; 2 – установка на грунт; 3 – горизонтирование
Станок устанавливается на грунт тремя опорами, при этом передняя
должна быть направлена в центр предполагаемого сектора обстрела.
Воздействием каблука на лапы осадить их до врезания продольных
ребер в грунт и полного прилегания опорных лап к грунту.
Произвести горизонтальное выравнивание гранатомета с помощью
механизмов фиксации опор и точного горизонтирования, для чего, сгибая
или разгибая опоры станка, придать гранатомету необходимую высоту огня
и закрепить зажимы опор. Действуя механизмом точного горизонтирования, вывести пузырек поперечного уровня прицела на середину.
Произвести заряжание гранатомета (рисунок 3.11), для чего:
 присоединить коробку с выстрелами к гранатомету, надев её заце61
3 Подготовка АГ к применению
пом на скобу ствольной коробки и прижав снизу, до постановки на защелку
(позиция 1 рисунок 3.11);
Рисунок 3.11 – Заряжание гранатомета
 вывести рукоятку перезарядки из зацепления с приемником, потянув ее вверх;
 отвести затвор назад до постановки на шептало, произведя не менее
10 качков назад-вперед рукояткой перезарядки (позиция 2 рисунок 3.11);
 нажав на защелку, открыть крышку приемника и откинуть каретку
рычага подачи (позиция 3 рисунок 3.11);
 нажав на защелку, откинуть крышку коробки для выстрелов, вынуть из ее горловины первое звено с выстрелом и протянуть его до упора,
чтобы съемник находился между хвостовиком звена и выстрелом (позиция 4 рисунок 3.11). Для удобства протягивания ленты можно использовать
крючок из комплекта ЗИП;
 закрыть крышку коробки для выстрелов до срабатывания защелки
62
Гранатометный комплекс АГС-30
и, опустив каретку рычага подачи, вернуть ее в исходное положение; закрыть крышку приемника, зафиксировав защелкой (позиция 5 рисунок 3.11);
 зафиксировать рукоятку перезарядки между стержнем и чашкой
приемника (позиция 6 рисунок 3.11).
ВНИМАНИЕ! УСТАНОВКА РУКОЯТКИ ПЕРЕЗАРЯДКИ В ИСХОДНОЕ ПОЛОЖЕНИЕ ВОЗМОЖНА ТОЛЬКО ПРИ НАХОЖДЕНИИ
ЗАТВОРА НА ШЕПТАЛЕ.
3.6
Наведение на цель
Подготовка исходных данных для стрельбы
Подготовка исходных данных для стрельбы из гранатомета включает:
 определение установок прицела и угломера;
 выбор точки прицеливания (наводки).
Вид траектории выбирается в зависимости от места расположения цели. Если цель расположена открыто и видна в прицел, стрельба ведется
прямой наводкой настильной траекторией на всех дальностях стрельбы из
гранатомета.
Если цель расположена в окопах и за укрытиями, стрельба на дальности свыше 1000 м ведется навесной траекторией.
Для определения установок прицела, угломера и положения точки
прицеливания необходимо определить расстояние до цели.
При определении дальности при помощи прицела ПАГ-17-1 необходимо учитывать, что шкала углов прицеливания выполнена в виде прицельных знаков (угольников) и штрихов до дальности 700 м и оцифрована через
100 м цифрами 1, 2, 3, 4, 5, 6 и 7. Цена деления между прицельными знаками 100 м, а между прицельными знаками и штрихами – 50 м (рисунок 3.12).
Влево и вправо от центрального
прицельного знака находится шкала
боковых поправок с диапазоном измерений ±0-60.
Цена деления шкалы боковых
поправок 0-05. Величины боковых поправок, кратные 0-10, выделены удлиненными штрихами, высота которых
равна 0-03. Высота коротких штрихов
шкалы боковых поправок, прицельных знаков и штрихов шкалы углов
прицеливания, кроме центрального
прицельного знака, равна 0-02.
Высота центрального прицельного знака равна 0-05. Шкала боковых Рисунок 3.12 – Прицельная сетка
прицела ПАГ-17-1
поправок оцифрована через 0-20 циф63
3 Подготовка АГ к применению
рами 20, 40, 60. Длина горизонтальных боковых штрихов и вертикального
штриха равна 0-20.
При определении величины целей барабанчиком прицела необходимо
учитывать, что цена каждого деления равна одной тысячной.
При стрельбе по движущимся целям, кроме того, учитывают направление и скорость движения цели.
Прицел, угломер и точка прицеливания выбираются с таким расчетом,
чтобы при стрельбе средняя траектория проходила как можно ближе к середине цели.
Установка прицела определяется на основании измеренного расстояния до цели и поправок дальности на отклонение условий стрельбы (температуры воздуха и заряда, продольного ветра, превышения местности над
уровнем моря и угла места цели) от нормальных с учетом выбранного вида
траектории.
При стрельбе на дальности до 700 м обычно пользуются сеткой прицела (рисунок 3.13). Для этого устанавливается угломер прицела
«30-00», а угол возвышения «0-00» для выстрелов ГПД. На сетке прицела
выбирается угольник или штрих, соответствующий расстоянию до цели.
Рисунок 3.13 – Наведение на цель при дальности до 700 метров:
1 – установить на прицеле угломер «30-00»; 2 – установить на прицеле угол
возвышения «0-00»; 3 – навестись на цель одним из знаков на сетке, соответствующим расстоянию до цели; 4 – застопорить механизмы наведения АГ
64
Гранатометный комплекс АГС-30
Поправку дальности на отклонение условий стрельбы при таком способе прицеливания допускается не учитывать.
При отсутствии или выходе из строя оптического прицела стрельбу
можно вести с использованием механического прицела. На боковых сторонах основаниях мушки обозначена дальность стрельбы в метрах при трех
фиксированных положениях мушки: на одной стороне – при стрельбе гранатами ВОГ-30 и ВОГ-17М, а на другой – ГПД-30 (рисунок 3.14).
Рисунок 3.14 – Наведение на цель при дальности до 700 метров:
1 – установка мушки на соответствующее цели расстояние;
2 – совмещение мушки с целиком и наведение на цель
При стрельбе на дальности свыше 700 м нужно учитывать поправки
на отклонение условий стрельбы, руководствуясь основными таблицами
стрельбы, кроме этого необходимо установить необходимый угол возвышения, в соответствии с таблицей стрельбы, указанной на крышке приёмника
(рисунок 3.15).
Рисунок 3.15 – Таблица стрельбы на крышке приемника
65
3 Подготовка АГ к применению
Приближенно, поправки дальности можно принимать равными:
 на изменение температуры воздуха и заряда на каждые 10 С от
нормальной температуры 15 С – 20 тысячных дальности (ТД);
 на продольный ветер со скоростью 10 м/с – 40 ТД при стрельбе
настильной траекторией и 100 м при стрельбе навесной траекторией;
 на превышение местности над уровнем моря на каждые 1000 м –
50 ТД.
При стрельбе из гранатомета прямой наводкой по целям, расположенным выше или ниже ОП под небольшими углами места цели (до ±15),
поправки на угол места цели не учитываются. При стрельбе с закрытых ОП
необходимо выводить поправку на угол места цели, округленно равную углу места цели, при этом, если цель выше ОП, установку прицела увеличивать при стрельбе настильной траекторией, и уменьшать при стрельбе
навесной траекторией.
Установка угломера определяется в зависимости от вида наводки
(прямая, непрямая) и с учетом поправок направления на деривацию и боковой ветер.
В нормальных условиях при стрельбе прямой наводкой и при стрельбе непрямой наводкой, когда гранатомет наводится по вехе, выставленной в
створе с целью, угломер устанавливается на «30-00».
При стрельбе непрямой наводкой (цель невидна в прицел) гранатомет
наводится по ориентиру (местному предмету), видимому в прицел, с прибавлением угла между направлением на цель и ориентиром к «30-00», если
цель находится правее ориентира или отнятием этого угла от «30-00», если
цель левее ориентира.
Вследствие вращения гранаты вокруг своей оси она отклоняется
вправо от плоскости стрельбы в сторону ее вращения. При стрельбе
настильной траекторией на дальности до 1000 м деривацию можно не учитывать. При стрельбе на большие дальности, особенно навесной траекторией, необходимо учитывать поправку на деривацию, уменьшая установку угломера, руководствуясь таблицами стрельб. Округленно поправку на деривацию можно принять при стрельбе настильной траекторией – 7 ТД, а при
стрельбе навесной траекторией – 50 ТД.
Боковой ветер оказывает значительное влияние на полет гранаты, отклоняя ее в направлении ветра. Поправки на боковой ветер учитывают, руководствуясь таблицами стрельб. Приближённо поправка на боковой ветер
со скоростью 10 м/с равна при стрельбе настильной траекторией 15 ТД, а
при стрельбе навесной траекторией – 70 ТД.
Другие поправки, учитывающие условия стрельбы выбирают, руководствуясь таблицами стрельб.
66
Гранатометный комплекс АГС-30
4
ПРИЕМЫ И ПРАВИЛА СТРЕЛЬБЫ ИЗ
ГРАНАТОМЕТНОГО КОМПЛЕКСА
4.1
Приемы стрельбы из гранатомета
4.1.1
Общие положения
Расчёт АГС-30 состоит из наводчика АГ и стрелка-помощника наводчика АГ. Наводчик ведет огонь из гранатомета, помощник наводчика оказывает помощь наводчику при ведении огня. В бою, когда непосредственная помощь наводчику не оказывается, помощник наводчика ведёт огонь из
закрепленного за ним оружия.
В боевой обстановке и на тактических учениях гранатометы и выстрелы к ним обычно перевозятся на БМП (БТР) либо на бронеавтомобилях
в разобранном виде (тело гранатомета отделено от станка) или в собранном
виде и подготовленными к переноске силами расчета. Прицел должен находиться у наводчика. При наличии на БТР (бронеавтомобиле) специального
оборудования для стрельбы из гранатомета (рисунок 4.1) он, в зависимости
от обстановки, может перевозиться установленным на БТР и подготовленным к быстрому открытию огня.
Рисунок 4.1 – Варианты размещения оборудования для стрельбы из АГ:
а – на БТР-Д; б – на бронеавтомобиле ВПК-233014
При невозможности использовать средства транспортировки и при
выдвижении на ОП и ее смене гранатометы с выстрелами переносятся силами расчета в собранном или разобранном виде.
Стрельба из гранатометов, как правило, ведется с открытой ОП, откуда наводчику видна цель или участок местности, на которой ожидается появление противника. Отдельные огневые задачи могут выполняться стрельбой с закрытой или с полузакрытой ОП, как правило, навесной траекторией.
ОП для гранатомета выбирается и указывается командиром отделения. В некоторых случаях она может выбираться наводчиком гранатомета
самостоятельно. Для маскировки и защиты от огня противника используются различные укрытия и местные предметы.
67
4 Приемы и правила стрельбы
При выборе ОП необходимо учитывать, что взрыватель гранаты взводится при выстреле на удалении 10…30 м от дульного среза ствола гранатомета, поэтому в направлении (секторе) стрельбы не должно быть местных
предметов, за которые могла бы задеть граната на полете.
Не следует выбирать ОП вблизи выделяющихся местных предметов, а
также на гребнях возвышенностей.
Место для транспортных средств, как правило, указывается командиром. В некоторых случаях оно может выбираться механиком-водителем
(водителем). Оно должно быть укрытым от наблюдения противника и находиться на удалении, обеспечивающем наблюдение за сигналами, подаваемыми с ОП для вызова транспортного средства.
Выдвижение гранатомета на ОП производится применительно к
местности и при соблюдении правил маскировки. Транспортное средство
обычно размещается в укрытии и расчеты выдвигаются на ОП, перенося
гранатометы в разобранном или собранном виде.
Стрельба из гранатомета слагается из изготовки к стрельбе, производства стрельбы и прекращения стрельбы
4.1.2
Изготовка к стрельбе
Изготовка к стрельбе включает установку гранатомета на ОП, его заряжание и принятие положения для стрельбы, а при стрельбе с закрытой
ОП, кроме того, построение параллельного веера и определение наименьших прицелов.
Расчеты гранатометов изготавливаются к стрельбе по команде или
самостоятельно.
По прибытии в район ОП командир отделения указывает места для
установки гранатометов (на интервале 10…20 м), направление стрельбы (по
местным предметам или ориентирам), положение для стрельбы.
При изготовке к стрельбе с закрытой ОП после установки гранатометов необходимо навести основной (обычно правофланговый) гранатомет в
основном (указанном) направлении; построить параллельный веер, то есть
придать в горизонтальной плоскости стволу другого гранатомета направление, параллельное стволу основного гранатомета; определить наименьшие
прицелы, то есть установки прицела, соответствующие наименьшей дальности стрельбы, при которых гранаты не будут задевать за гребень укрытия,
находящегося впереди ОП. При стрельбе навесной траекторией наименьшие прицелы не определяются, однако надо следить, чтобы удаление ОП от
укрытия было в два раза и более больше высоты укрытия. Например, при
высоте укрытия 5 м удаление ОП должно быть не менее 10 м.
Основное направление стрельбы указывается по местным предметам
(ориентирам), видимым с ОП. Если местный предмет не виден с ОП, основное направление провешивается. Для этого выходят на место, с которого
видны ориентир (местный предмет) и основной гранатомет, и выставляют
веху примерно в створе ориентир – основной гранатомет. Затем отходят
68
Гранатометный комплекс АГС-30
назад и выставляют вторую веху в створе ориентир – первая веха. После
этого наводчик устанавливает угломер 30-00, наводит гранатомет в дальнюю веху и, если ближняя веха окажется в створе с дальней, то наводчик
отмечается по ближней вехе, то есть вращением барабанчика угломера (не
изменяя наводки гранатомета) наводит угольник (штрих) сетки прицела в
ближнюю веху и при полученном угломере (после отмечания по ближней
вехе) наводит гранатомет в дальнюю веху.
В случае невозможности применить указанный способ основное
направление гранатомету может быть придано на глаз, по компасу или по
углу между основным направлением и видимым в прицел местным предметом.
Для придания основного направления на глаз необходимо в указанном направлении выставить веху, установить угломер 30-00 и навести в нее
гранатомет.
Для придания основного направления по компасу необходимо, находясь вблизи гранатомета, ориентировать компас и направить его визир в
указанный местный предмет (основное направление). Расположившись за
гранатометом и сориентировав компас, выставить в направлении полученной визирной линии (в створе с гранатометом) веху и с установкой угломера 30-00 навести в нее гранатомет.
Для придания основного направления по углу между основным
направлением и местным предметом (рисунок 4.2) необходимо измерить
между ними угол, вычесть этот угол из 30-00, если местный предмет правее
основного направления, или прибавить его к 30-00, если местный предмет
левее основного направления. Полученный результат командовать как угломер и навести гранатомет в местный предмет.
Рисунок 4.2 – Придание гранатомету основного направления
(наводка в цель) по углу между основным направлением
и видимым в прицел местным предметом
69
4 Приемы и правила стрельбы
Командир отделения, проверив направление основного гранатомета,
командует, например: «Основному, отметиться по отдельному дереву, что
слева спереди». Удобнее отмечаться по точке наводки слева впереди.
Наводчик основного гранатомета, не сбивая направления гранатомета, отмечается прицелом по указанной точке наводки и докладывает: «Отметка 00-00».
Построение параллельного веера отделения может быть произведено одним из следующих способов: по основному гранатомету или по точке
наводки, расположенной на фланге ОП на удалении не ближе 5 км.
Для построения параллельного веера по основному гранатомету командир отделения командует: «Веер». Каждый помощник наводчика выставляет над вертикальной осью прицела веху (ночью – фонарь). Наводчик
основного гранатомета отмечается по вехе другого гранатомета (рисунок 4.3) и докладывает, например: «По второму – сорок четыре пятьдесят».
После этого устанавливает первоначальный угломер. Командир отделения,
приняв отметку основного гранатомета, изменяет ее на 30-00 и командует,
например: «Второму, угломер четырнадцать пятьдесят, наводить в основной». Наводчик второго гранатомета устанавливает скомандованный угломер, наводит свой гранатомет в веху (фонарь) основного гранатомета, после
чего отмечается по ранее указанной точке наводки и докладывает командиру отделения отметку по точке наводки. Вехи убираются по окончании
наводки (отметки) по ним.
Рисунок 4.3 – Построение параллельного веера по основному гранатомету
Для построения параллельного веера по удаленной точке наводки,
расположенной на фланге ОП, командир отделения после наводки гранатомета в указанном направлении подает команду основному гранатомету отметиться по удаленной точке наводки и полученную отметку командует как
70
Гранатометный комплекс АГС-30
угломер для другого гранатомета.
Для определения наименьших прицелов командир отделения определяет расстояние до гребня укрытия (например, 100 м до кустарника),
прибавляет к нему 200 м (на рассеивание гранат), переводит полученный
результат (300 м) по таблице стрельбы в деления прицела (0-55) и записывает данный прицел. После этого командует: «Первому, прицел 0, наводить в верхний срез кустарника впереди».
По этой команде наводчик гранатомета устанавливает прицел на 0 и с
помощью механизмов наводки наводит верхний угольник сетки прицела в
наивысшую точку укрытия; вращая барабанчик прицела, выводит пузырек
продольного уровня на середину, при этом пузырек поперечного уровня
также должен быть на середине; читает установку прицела, например, 0-75,
и докладывает ее командиру отделения.
Командир отделения прибавляет к установке прицела, доложенной
наводчиком, записанный прицел и полученный в сумме наименьший прицел (0-53 + 0-75 = 1-28), соответствующий дальности стрельбы, округленно
660 м, записывает в бланк записи стрельбы.
В таком порядке определяется наименьший прицел вправо и влево от
основного направления стрельбы по наивысшим точкам укрытия.
4.1.3
Производство стрельбы
Стрельба из гранатомета, как правило, ведется прямой наводкой. Правила стрельбы из АГС-30 на различные дальности указаны в разделе 3.3.4.
Отдельные огневые задачи могут выполняться непрямой наводкой с закрытых ОП.
Огонь из гранатомета ведется по командам командира отделения или
наводчиком самостоятельно в зависимости от поставленной задачи и обстановки.
В командах на открытие огня указывается: кому стрелять, цель, прицел, угломер (если установка угломера отличается от 30–00), точка прицеливания (наводки), способ стрельбы, количество выстрелов и длина очереди. Например: «Отделению, по безоткатному орудию, прицел 2-10, угломер 29-80, наводить в цель, первому, одной короткой очередью –
огонь». «Первому, по пехоте в кустарнике, прицел 1-40, в правый угол,
с рассеиванием на ширину кустарника, лентой, непрерывный – огонь».
«По пулемету, пять на сетке – огонь». Команда «Огонь» подается после
доклада наводчиков «Готово».
Установки прицела и угломера командовать всегда двумя числами:
первым – установки по шкале больших делений, а вторым – установки по
шкале их барабанчиков. Наводчик гранатомета, принимая команды, если
видит цель, докладывает: «Вижу», устанавливает прицельные приспособления на скомандованные деления, произнося вслух окончательные установки
прицела и угломера; наводит гранатомет в цель и докладывает: «Готово»
(рисунок 4.4).
71
4 Приемы и правила стрельбы
Рисунок 4.4 – Боевая работа гранатометного отделения
Для ведения методического огня подается команда «Отделению (такому-то гранатомету), столько-то выстрелов (коротких очередей),
столько-то секунд (минут) выстрел (очередь) – огонь».
Каждая команда сохраняет свою силу до тех пор, пока не будет подана команда, изменяющая ее. Для изменения: установки прицела – командовать новую установку прицела, например: «Прицел 1-52»; установки угломера – командовать, например: «Левее (правее) 0-20»; точки прицеливания,
способа и темпа стрельбы, расхода боеприпасов и длины очереди – подавать соответствующие им новые команды. Для отмены неправильно поданной команды командовать, например: «Стой, прицел (угломер и т. д.) отставить», после чего подавать требуемую команду.
Установка прицела (рисунок 4.5, а) производится вращением барабанчика до совмещения с указателями скомандованных большого и малых
делений прицела. При увеличении установки прицела барабанчик вращать
влево, а при ее уменьшении – вправо.
Для установки угломера (рисунок 4.5, б) необходимо нажать на отводку и вращением головки прицела установить скомандованное большое
деление на угломерном кольце против указателя, а затем вращением барабанчика – малые деления угломера. По команде «Правее» барабанчик угломера вращать на себя (установка угломера увеличивается), а по команде
«Левее» – от себя (установка угломера уменьшается).
72
Гранатометный комплекс АГС-30
Рисунок 4.5 – Установки прицела и угломера
4.2
Правила стрельбы из гранатомета
4.2.1
Общие положения
Основным требованием, предъявляемым к стрельбе из гранатометов,
является своевременное выполнение огневых задач.
Командир отделения и расчеты гранатометов обязаны всегда быть готовыми к выполнению огневых задач по приказанию старших командиров,
а также самостоятельно в зависимости от сложившейся обстановки.
Для успешного выполнения огневых задач в бою необходимо:
– непрерывно наблюдать за полем боя, своевременно обнаруживать,
оценивать и выбирать для поражения из гранатометов наиболее важные цели;
– быстро и правильно готовить исходные данные для стрельбы;
– умело вести огонь по всевозможным целям в различных условиях
боевой обстановки как днем, так и ночью, добиваясь поражения цели в
кратчайший срок с наименьшим расходом боеприпасов;
– экономно расходовать выстрелы в бою и принимать меры к своевременному их пополнению.
4.2.2
Наблюдение в бою и целеуказание
Наблюдение в бою ведется в целях своевременного обнаружения расположения и действий противника. Кроме того, в бою необходимо наблюдать за сигналами командира, за действиями соседей и за результатами своего огня. Если нет особых указаний старшего командира, личный состав
гранатометного отделения ведет наблюдение в указанном ему секторе
стрельбы на глубину до 2000 м.
Наблюдение ведется невооруженным глазом. Особое внимание при
наблюдении надо обращать на скрытые подступы со стороны противника.
Местность осматривать справа налево от ближних предметов к дальним.
73
4 Приемы и правила стрельбы
Для более тщательного изучения отдельных предметов или участков
местности использовать бинокль и прицел гранатомета, принимая меры к
тому, чтобы блеском стекол бинокля (прицела) не обнаруживать своего
расположения (ОП).
Цель может быть указана одним из следующих способов: наведением
гранатомета в цель; от ориентира (местного предмета); трассирующими пулями.
Для целеуказания наведением гранатомета в цель необходимо навести
верхний угольник сетки прицела в цель и указать ее признаки.
Для целеуказания от ориентира (местного предмета), когда дающий и
принимающий целеуказание находятся на небольшом удалении друг от
друга (не более 100 м), необходимо измерить горизонтальный угол между
целью и ближайшим к ней ориентиром (местным предметом) в делениях
угломера, определить разность расстояний между ориентиром (местным
предметом) и целью в метрах, если она находится недалеко от ориентира,
или определить расстояние до цели от ОП и указать цель.
Целеуказание должно быть кратким, ясным и точным, например:
«Ориентир второй, вправо двадцать, ближе 100, за камнем – пулемет»,
«Прямо – отдельное дерево, влево сорок, безоткатное орудие, 900» (900 м –
расстояние до цели).
Для отыскания цели необходимо навести гранатомет (бинокль) в указанный ориентир (местный предмет) и, отмерив скомандованный угол,
отыскать цель, учитывая удаление ее от ориентира (местного предмета) или
от ОП и характерные признаки.
При целеуказании трассирующими пулями необходимо в направлении цели произвести одну-две короткие очереди.
4.2.3
Выбор цели
Огонь из гранатомета в бою ведется по живой силе и огневым средствам противника (группам пехоты, наблюдательным пунктам, расчетам
пулеметов, гранатометов, орудий, минометов и т. п.), расположенным вне
укрытий, в открытых окопах, траншеях и за укрытиями (в лощинах, оврагах
и на обратных скатах высот). Эти цели могут быть неподвижными, появляющимися на короткое время и движущимися.
Цель выбирается и указывается наводчику гранатомета, как правило,
командиром отделения. Указанную командиром цель наводчик должен
быстро найти и доложить: «Вижу». Если цель наводчиком не найдена, он
докладывает: «Не вижу» – и продолжает наблюдать.
Если наводчику в бою цель для поражения не указана, то он выбирает
ее сам. В первую очередь необходимо поражать наиболее опасные и важные цели, например, расчеты пулеметов, гранатометов, орудий, минометов,
группы пехоты противника. Из двух равных по важности целей выбирать
для уничтожения ближайшую цель. При появлении во время стрельбы новой, более опасной цели немедленно перенести огонь на нее.
74
Гранатометный комплекс АГС-30
4.2.4
Подготовка исходных данных для стрельбы
Подготовка исходных данных для стрельбы из гранатомета включает
выбор вида траектории; определение установок прицела и угломера; выбор
точки прицеливания (наводки), вида огня и определение расхода боеприпасов, а при стрельбе с закрытой ОП и веера.
Вид траектории выбирается в зависимости от места расположения цели. Если цель расположена открыто и видна в прицел наводчику, стрельба
ведется прямой наводкой настильной траекторией. При этом огневая задача
выполняется быстрее, надежнее, с меньшим расходом боеприпасов и времени. Настильная траектория применяется на всех дальностях стрельбы из
гранатомета.
Если цель расположена в открытых окопах, траншеях и за укрытиями
(в лощинах, оврагах и на обратных скатах высот), стрельба на дальности от
1000 м обычно ведется навесной траекторией.
Для определения установок прицела, угломера и положения точки
прицеливания необходимо определить расстояние до цели и учесть внешние условия, которые могут оказать влияние на дальность и направление
полета гранаты. При стрельбе по движущимся целям, кроме того, учитываются направление и скорость движения цели.
Прицел, угломер и точка прицеливания выбираются с таким расчетом,
чтобы при стрельбе средняя траектория проходила как можно ближе к середине цели.
По способу стрельбы огонь из гранатомета подразделяется:
– на огонь в точку, ведущийся обычно по одиночным целям;
– на огонь с рассеиванием по фронту или с назначением нескольких
точек прицеливания – для поражения широких целей;
– на огонь с рассеиванием в глубину или назначением нескольких
установок прицела – для поражения глубоких целей:
– на огонь с одновременным рассеиванием по фронту и в глубину –
для поражения широких и глубоких целей, расположенных на некоторой
площади, а также по хорошо замаскированным целям.
Быстрота углового перемещения ствола гранатомета при стрельбе с
рассеиванием зависит от дальности стрельбы и должна быть такой, чтобы
разрывы гранат друг от друга были в пределах 15 м.
Вид огня и расход боеприпасов зависят от поставленной задачи, дальности стрельбы и характера цели. Огонь на подавление цели, как правило,
ведется короткими очередями, на ее уничтожение – длинными очередями. С
увеличением дальности стрельбы длина очереди увеличивается. Стрельба с
рассеиванием гранат по фронту и в глубину ведется непрерывным огнем.
Веер при стрельбе с закрытой ОП из нескольких гранатометов назначается: сосредоточенный – для поражения одиночной цели; разрешается
назначать сосредоточенный веер при стрельбе по цели, имеющей фронт не
более 20 м; по ширине цели – для поражения широких целей, при этом интервал веера должен быть не более 15 м.
75
4 Приемы и правила стрельбы
Для определения интервала веера (расстояния между центрами разрывов гранат соседних гранатометов) необходимо фронт цели разделить на
количество назначенных для стрельбы гранатометов.
Момент открытия огня определяется командой командира «Огонь», а
при самостоятельном ведении огня – в зависимости от обстановки и положения цели.
4.2.5
Открытие, ведение и прекращение огня
Стрельба из гранатометного комплекса может вестись из трех положений (рисунок 4.6): «с колен»; «сидя»; «лежа».
Рисунок 4.6 – Стрельба из гранатомета с различных положений:
1 – «с колен»; 2 – «сидя»; 3 – «лежа»
Открытие огня во всех случаях начинается в следующем порядке (рисунок 4.7):
поставить предохранитель в положение «ОГ»;
нажать на спусковой крючок.
Рисунок 4.7 – Открытие огня:
1 – перевести флажок предохранителя в положение «ОГ»;
2 – нажать на спусковой крючок
76
Гранатометный комплекс АГС-30
В связи с тем, что станок при стрельбе, вследствие отката, перемещается по грунту назад, необходимо следить за тем, чтобы за задними лапами
не было препятствий для их отката.
Для того чтобы прекратить стрельбу, необходимо отпустить спусковой крючок. Если не ожидается нового открытия огня, поставить предохранитель в положение «ПР».
ВНИМАНИЕ! ПОСЛЕ ОТПУСКАНИЯ СПУСКОВОГО КРЮЧКА
ГРАНАТОМЕТ ОСТАЕТСЯ В БОЕВОЙ ГОТОВНОСТИ ПРИ НЕИЗРАСХОДОВАННЫХ ВЫСТРЕЛАХ.
В случае израсходования выстрелов в коробке необходимо перезарядить гранатомет.
ВНИМАНИЕ! ПОСЛЕ ИЗВЛЕЧЕНИЯ ЛЕНТЫ ДЛЯ ВЫСТРЕЛОВ
УБЕДИТЬСЯ, ЧТО В ПАТРОННИКЕ НЕТ ВЫСТРЕЛОВ.
4.2.6
Ведение огня, наблюдение за его результатами,
пристрелка и корректирование
Стрельба из гранатомета начинается на исчисленных установках прицела и угломера с установкой регулятора на минимальный темп стрельбы
короткой очередью (длиной в 2…3 выстрела) или одиночным выстрелом
(при кратковременном нажиме на спусковой рычаг).
Наводчик должен внимательно наблюдать за результатами своего огня и корректировать его.
Наблюдение за результатами огня из АГ ведется по наблюдению разрывов. Если в результате стрельбы получено несколько разрывов, то по ним
определяется центр группирования разрывов, а затем его отклонение от цели.
Наблюдение за первыми разрывами следует вести невооруженным
глазом. Обнаружив разрыв, запомнить то место, где он произошел, после
чего с помощью бинокля (прицела) определить его отклонение от цели. Последующие разрывы лучше наблюдать через прицел (в бинокль).
Величина бокового отклонения разрыва от цели (точки прицеливания)
определяется в делениях угломера.
Отклонение разрыва по дальности оценивается в метрах относительно
цели. При невозможности оценить величину отклонения в метрах определяют только знак разрыва относительно цели: перелет, обозначаемый знаком «плюс» (+), недолет – знаком «минус» (–).
Пристрелка цели может производиться способом введения корректур
по результатам определения величины отклонения центра группирования
разрывов от цели и захватом цели в вилку с последующим ее половинением.
Пристрелка дальности и направления ведется одновременно короткими очередями или одиночными выстрелами.
Если первые разрывы не замечены и нет основания полагать, что они
произошли в расположении своих войск, производят вторую очередь (вы77
4 Приемы и правила стрельбы
стрел) на тех же установках. Если и разрывы второй очереди не замечены,
изменяют установки прицела или угломера с расчетом вывести разрывы на
наблюдаемый участок местности. Уменьшать установку прицела можно
только при условии безопасности для своих войск.
Корректуру направления до 0-20 вводят с точностью до одного деления угломера; корректуры больше 0-20 разрешается округлять до пяти делений; корректуру в 0-05 вводят по результатам двух наблюдений.
Корректура по боковому направлению может быть введена отметкой
по разрыву гранаты (рисунок 4.8). Для этого после выстрела (очереди) восстановить наводку гранатомета, заметить, против какого деления шкалы
боковых поправок сетки прицела разорвалась граната, и этим делением
прицелиться для следующего выстрела или, вращая барабанчик угломера,
отметиться по разрыву и для следующего выстрела навести гранатомет в
цель с новой установкой угломера, полученной после отметки по разрыву.
Рисунок 4.8 – Корректирование огня отметкой по разрыву гранаты
Пристрелка введением корректур (без захвата цели в вилку) применяется при наличии благоприятных условий, обеспечивающих надежное
определение величины отклонения разрывов от цели по дальности (непосредственная близость разрывов к цели, наличие ориентиров и местных
предметов в районе цели, наклон местности в сторону ОП и т.п.).
Пристрелку введением корректур по результатам определения величины отклонения разрывов от цели и захватом цели в вилку ведут следующим образом.
На исчисленных установках производят выстрел (очередь). Определив отклонение разрыва от цели по дальности в метрах, изменяют прицел в
сторону цели на величину этого отклонения; определив только знак разрыва, изменяют прицел в сторону цели на величину первой (широкой) вилки
(рисунок 4.9).
78
Гранатометный комплекс АГС-30
Рисунок 4.9 – Схема пристрелки дальности. Разрывы занумерованы в порядке их появления (первый разрыв имел отклонение по направлению)
Если положение первого разрыва относительно цели по дальности не
определено, но измерено боковое отклонение, выводят разрыв на линию
наблюдения, для чего командуют доворот в сторону цели.
Определив после первого скачка прицелом отклонение разрыва по
дальности от цели в метрах, снова вводят корректуру дальности в сторону
цели на величину отклонения. Если величина отклонения разрыва от цели в
метрах не определена, то при получении того же знака изменяют установку
прицела на величину первой (широкой) вилки, а при получении противоположного знака последовательным половинением отыскивают узкую вилку.
Если в ходе половинения вилки оценено отклонение разрыва по дальности в
метрах, вводят корректуру на величину этого отклонения.
При выводе разрывов на линию наблюдения и отыскании широкой
вилки огонь обычно ведут одним гранатометом; делая скачок для отыскания узкой вилки, назначают методический огонь отделения.
Вилкой называются такие две установки прицела, на одной из которых получен недолет (–), а на другой – перелет (+). Вилка бывает широкой
и узкой.
Ширину первой (широкой) вилки берут равной 100 м, а узкой – 50 м.
В зависимости от наблюдения величины отклонения разрывов от цели ширина первой вилки может быть уменьшена или увеличена.
Пристрелку заканчивают получением узкой вилки; пристрелка считается также законченной, когда в ходе ее получена накрывающая группа –
группа разных знаков на какой-либо установке прицела.
При стрельбе по целям, находящимся в непосредственной близости к
79
4 Приемы и правила стрельбы
своим войскам, назначают прицел для первого выстрела с расчетом получить перелет, для чего исчисленную установку прицела увеличивают на одну две широкие вилки.
По получении перелета ведут пристрелку последовательным приближением разрывов к цели скачками в 2 или 1, или 0,5 узкой вилки в зависимости от величины отклонения разрывов от цели. Получив недолет, продолжают стрельбу по общим правилам.
К стрельбе на поражение переходят:
– по получении узкой вилки – на ее середине;
– по получении накрывающей группы – на установке прицела, на которой получена накрывающая группа, если соотношение знаков в ней
меньше чем 3:1; попадание в цель принимается за плюс и минус;
– если соотношение знаков в накрывающей группе 3:1 и более, изменяют дальность стрельбы на половину ширины узкой вилки (25 м) в сторону меньшего числа знаков;
– после внесения корректуры по точно определенной величине отклонения разрыва от цели по дальности в метрах.
При стрельбе на поражение признаком наивыгоднейших установок
прицельных приспособлений является наличие поражения цели или (при
верном направлении стрельбы) примерное равенство недолетов и перелетов
при одной установке прицела. При получении накрывающей группы с другим соотношением знаков вводят корректуры. Стрельба ведется до выполнения огневой задачи. Если цель ожила, то огневое воздействие по ней возобновляется.
Стрельба по движущимся целям
По целям, движущимся в плоскости стрельбы (на стреляющего или от
него), огонь ведется с установкой прицела, соответствующей тому расстоянию, на котором цель будет находиться в момент разрывов гранат. Для этого либо ведут пристрелку до захвата цели в вилку, равную в зависимости от
скорости цели одной или двум широким вилкам, либо ограничиваются получением недолетной (при отходе цели – перелетной) очереди на пути движения цели (рисунок 4.10).
К стрельбе на поражение цели переходят на том пределе широкой
вилки, к которому движется цель. Момент открытия огня выбирается с таким расчетом, чтобы за время полета гранаты цель, движущаяся с определенной скоростью, подошла к этому пределу. Расстояние, на которое переместится цель за время полета гранаты до нее, называется упреждением.
При движении цели под углом к направлению стрельбы, кроме того,
учитывается боковое упреждение, определяемое по таблице.
80
Гранатометный комплекс АГС-30
Рисунок 4.10 – Стрельба по цели, движущейся в плоскости стрельбы
Упреждение может быть до начала стрельбы взято с помощью угломера (рисунок 4.11 б); при этом, если цель движется слева направо, боковое
упреждение, указанное в таблице, прибавляется к 30-00 и прицеливание
осуществляется по движущейся цели; если цель движется справа налево, то
упреждение вычитается из 30-00. Оно может быть взято в делениях сетки
прицела (рисунок 4.11, а); при этом деления шкалы боковых поправок выбираются в той части сетки, откуда движется цель.
Рисунок 4.11 – Стрельба по цели, движущейся под углом
к плоскости стрельбы:
а – по шкале боковых поправок сетки прицела; б – с помощью угломера
Огонь по движущимся целям обычно ведется способом выжидания
цели (огневого нападения). Наводчик наводит гранатомет в пристрелянный
местный предмет и с подходом цели к нему на величину нужного упрежде81
4 Приемы и правила стрельбы
ния производит длинную очередь.
Стрельба на поражение атакующей (контратакующей) пехоты противника ведется обычно с установкой регулятора на максимальный темп
стрельбы непрерывным огнем с рассеиванием гранат по фронту цели.
При выходе цели из зоны разрывов изменяют установку прицела в
сторону движения цели. Величина скачка прицелом зависит от направления
и скорости движения цели, а также от знаков полученных наблюдений; при
этом следует избегать получения перелетных (при отходе цели – недолетных) разрывов.
Стрельба в горах
При подготовке исходных данных для стрельбы в горах учитываются
поправки на превышение местности над уровнем моря и на угол места цели.
При расположении цели на горизонтальной площадке и при отсутствии
значительного превышения ОП над целью пристрелку и стрельбу на поражение цели ведут по правилам, принятым для равнинной местности.
При стрельбе по цели, расположенной на небольшой площадке, первые выстрелы производят по более широкой площади, находящейся недалеко от цели и обеспечивающей надежное наблюдение разрывов; затем последовательным приближением выводят разрывы на площадку цели.
При расположении цели на скате, обращенном в сторону ОП, разрывы, полученные ниже горизонта цели, считаются недолетами, а выше – перелетами.
При расположении цели на гребне высоты или вблизи него пристрелку начинают с расчетом получить первые наблюдения – недолеты; затем,
изменяя установки прицела скачками в 50 или 100 м, захватывают цель в
вилку.
Стрельба ночью и в условиях ограниченной видимости
Стрельба ночью по освещенным целям ведется по тем же правилам,
что и днем. В момент освещения цели наводчик должен быстро навести
гранатомет в цель и открыть огонь. Смотреть в сторону осветительных
средств не следует, так как свет может на некоторое время ослепить наводчика. При ведении огня ночью включается система освещения прицела.
Для стрельбы ночью необходимо использовать данные дневных
стрельб, а также заблаговременно подготовить исходные данные по ориентирам (рубежам) и пристрелять их, отметиться по ночной точке наводки
(фонарю на вехе) и записать установки угломера и прицела; при этом пузырек продольного уровня должен быть на середине.
Огонь через дымовую завесу вести непосредственно по дымовой завесе в пределах заданного сектора обстрела с рассеиванием по фронту и в
глубину.
Стрельба ночью по атакующему (контратакующему) противнику ведется непрерывным огнем с рассеиванием по фронту независимо от условий видимости.
82
Гранатометный комплекс АГС-30
Стрельба в условиях радиоактивного и химического заражения
Стрельба в условиях радиоактивного и химического заражения ведется в индивидуальных средствах защиты.
При ведении огня на местности, зараженной радиоактивными и химическими веществами, следует предохранять от них в первую очередь те
части гранатомета, с которыми приходится соприкасаться при стрельбе.
При первой возможности необходимо провести дезактивацию (дегазацию)
гранатомета.
Правила стрельбы те же, что и правила стрельбы в обычных условиях.
Стрельба в промежутки и из-за флангов своих подразделений
Огонь из гранатомета в промежутки и из-за флангов своих подразделений разрешается только при соблюдении следующих мер безопасности.
1. Точки падения всех гранат очереди должны быть дальше своих
подразделений. Для этого расстояние между целью и нашими подразделениями должно быть не меньше:
– 200 м, когда расстояние до своих подразделений от гранатомета менее 600 м;
– 300 м, когда расстояние до своих подразделений от гранатомета от
600 до 1200 м.
2. Между крайними направлениями огня и флангами своих подразделений должен быть предохранительный промежуток (угол безопасности).
Ширина этого промежутка (рисунок 4.12), измеряемая в угловых величинах, должна быть при удалении своих подразделений от гранатомета до
500 м не менее 75 тысячных, а при удалении своих подразделений от 600 до
1200 м – не менее 150 тысячных.
Рисунок 4.12 – Углы безопасности при стрельбе в промежутки
своих подразделений
83
4 Приемы и правила стрельбы
3. Ноги станка перед стрельбой должны быть прочно утоплены в
грунт, с тем чтобы при ведении огня исключить осадку гранатомета; перемещение ствола по боковому направлению ограничивается ограничителями.
4. В направлении стрельбы не должно быть никаких препятствий,
мешающих полету гранат.
Для определения пределов возможного переноса огня по фронту или
ведения огня с рассеиванием по фронту внутри промежутка между своими
подразделениями нужно отложить от внутренних флангов своих подразделений необходимые углы безопасности, заметить на местности, где проходят границы этих углов, и установить ограничители.
При ведении огня в промежутки и из-за флангов своих подразделений
наводчик и его помощник должны особенно внимательно наблюдать за разрывами гранат и результатами своего огня, а также за продвижением и сигналами своих подразделений.
Ведение огня поверх своих подразделений
Огонь поверх своих подразделений из гранатомета настильной траекторией ведется только под руководством командира и при точном соблюдении следующих требований:
– гранатомет и станок должны быть в полной исправности;
– гранатомет должен быть установлен на грунте, исключающем возможность его осадки; перед ведением огня должна быть произведена очередь для того, чтобы произошла осадка гранатомета;
– после каждых 80…90 выстрелов охлаждать ствол;
– в направлении стрельбы не должно быть никаких препятствий, мешающих полету гранат;
– перед открытием огня установка прицела и угломера, наводка, а
также закрепление механизма вертикальной наводки должны быть тщательно проверены.
Стрельба навесной траекторией поверх своих подразделений безопасна.
Безопасность стрельбы поверх своих подразделений из гранатомета
настильной траекторией обеспечивается наименьшим углом между осью
канала ствола и направлением на свои подразделения (рисунок 4.13). Этот
угол соответствует определенному прицелу, называемому наименьшим безопасным прицелом.
Угол безопасности при дальности до своих войск от 200 до 600 м
можно принять равным 50 тысячным, а при дальности до своих войск от
700 до 1000 м – 100 тысячным. Если свои войска и цель находятся на горизонте оружия, то для определения наименьшего безопасного прицела необходимо к точно определенному расстоянию до своих войск прибавить
300 м. Полученная в сумме дальность будет соответствовать наименьшему
безопасному прицелу
84
Гранатометный комплекс АГС-30
Рисунок 4.13 – Угол безопасности при стрельбе
поверх своих подразделений
4.2.7
Питание выстрелами и расход их в бою
Выстрелы к гранатомету подаются в лентах, уложенных в коробках.
Снаряжение лент выстрелами производится на пункте боевого питания или
вблизи ОП.
Расходовать боеприпасы следует экономно. Однако никогда не следует останавливаться перед самым большим расходом выстрелов при отражении атаки или контратаки противника, а также когда представляется случай
огнем гранатомета нанести противнику решительное поражение. Когда половина запаса выстрелов при гранатомете израсходована, помощник наводчика должен доложить об этом наводчику и командиру отделения.
Одна коробка со снаряженной лентой должна всегда оставаться в качестве неприкосновенного запаса. Этот неприкосновенный запас может
расходоваться только в критические моменты боя с разрешения командира.
4.3
Возможные неисправности АГ при стрельбе
и способы их устранения
Соблюдение правил эксплуатации и обслуживания гарантируют безотказную работу гранатомета. Однако, при длительной работе, вследствие
загрязнения при стрельбе и износа частей, неисправности выстрелов и лент
могут возникнуть неисправности, нарушающие нормальную работу АГ и
вызывающие задержки в стрельбе.
Перечень возможных неисправностей АГ, их причины и методы
устранения представлены в таблице 4.1.
85
4 Приемы и правила стрельбы
Таблица 4.1 – Возможные неисправности АГ и спобы их устраненияы
Задержки
Причина
задержки
Метод устранения
задержки
Примечание
1. Недоход
затвора с выстрелом
Неэнергичный
Вывести рукоятку
накат затвора
перезарядки из зацеппри сходе с шеп- ления с приемником,
тала
открыть крышку приемника, снять звено
досылаемого выстрела, вытащить ленту из
приемника и извлечь
выстрел. Закрыть
крышку приемника.
Отвести затвор до постановки на шептало,
зарядить изделие и
продолжить стрельбу.
При первой
возможности
провести чистку и смазку изделия. Осмотреть ленту для
выстрелов, заменить негодные (поломавшиеся) звенья.
2. Пропуск
подачи выстрела. Затвор
в переднем
положении,
выстрела в
нем нет
Неподача выПроизвести перезастрела из-за уве- рядку
личения шага
ленты (растянутое звено по шагу)
Заменить
растянутое звено на исправное.
3. Осечка.
Загрязнение
Затвор в пегранатомета.
реднем полоНеисправжении, выность выстрела
стрела не произошло, выстрел в стволе
Произвести перезарядку
Произвести
чистку и смазку
изделия. Удалить неисправный выстрел.
При устранении задержек:
ЗАПРЕЩАЕТСЯ СНИМАТЬ ГРАНАТОМЕТ СО СТАНКА, А
ТАКЖЕ ПРИЕМНИК С ГРАНАТОМЕТА ДЛЯ УДАЛЕНИЯ ВЫСТРЕЛА.
 не применять чрезмерных усилий, которые могут привести к поломке частей;
 удерживать подвижные части механизмом ручной перезарядки.
В случае возникновения задержки при стрельбе следует попытаться устранить ее перезаряжанием гранатомета, для чего отвести затвор с помощью рукоятки перезарядки назад до постановки на шептало и
продолжить стрельбу. Если перезаряжанием задержка не устранилась или
86
Гранатометный комплекс АГС-30
после ее устранения снова повторяется, необходимо разрядить гранатомет,
выяснить причину задержки и устранить задержку, как указано в таблице 4.1.
4.4
Разряжание гранатомета
ВНИМАНИЕ! ПЕРЕД СНЯТИЕМ ГРАНАТОМЕТА С ПРЕДОХРАНИТЕЛЯ УБЕДИТЕСЬ, ЧТО НА ЛИНИИ ДОСЫЛАНИЯ В ПАТРОННИКЕ
НЕТ ВЫСТРЕЛА.
Исходное положение частей гранатомета при разряжании:
 затвор находится на шептале;
 предохранитель находится в положении «ПР».
Разряжание гранатомета производится в следующем порядке:
 расфиксировать рукоятку перезарядки, потянув ее вверх;
 открыть крышку приемника, предварительно нажав на защелку;
 откинуть каретку рычага подачи;
 открыть крышку патронной коробки;
 потянуть ленту с выстрелами в сторону патронной коробки и извлечь ленту из приемника;
 отделить от гранатомета патронную коробку, нажав снизу вверх на
выступ защелки патронной коробки и вывести ее из зацепления со ствольной коробкой движением вверх;
 убедиться, что в патроннике нет выстрелов;
 закрыть крышку приемника;
 зафиксировать рукоятку перезарядки;
 поставить предохранитель в положение «ОГ» и нажать на спусковой крючок. При этом затвор с шептала переместится вперед.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРИ РАЗРЯЖАНИИ ГРАНАТОМЕТА НАХОДИТЬСЯ ВПЕРЕДИ ИЗДЕЛИЯ.
ЗАПРЕЩАЕТСЯ НАЖИМАТЬ НА СПУСКОВОЙ КРЮЧОК ПРИ
ОТКРЫТОЙ КРЫШКЕ ПРИЕМНИКА.
4.5
Перевод гранатомета из боевого положения в походное положение
При раздельной переноске гранатомета и станка
Для перевода гранатомета из боевого положение в походное в случае,
когда гранатомет и станок переносится отдельно, необходимо (рисунок 4.14).
1. Отделить оптический прицел от гранатомета, повернув флажок зажима и сдвинуть прицел влево.
2. Отделить гранатомет от станка, для чего:
87
4 Приемы и правила стрельбы
Рисунок 4.14 – Перевод гранатомета из походного положения в боевое
для раздельной переноски гранатомета и станка:
1 – отделить оптический прицел; 2 – отделить механизм вертикального
наведения от гранатомета; 3 – повернуть спусковую скобу верх до упора;
4 – отделить гранатомет от станка; 5 – уложить гранатомет в чехол;
6 – гранатомет в походном положении
 отжать стопор цапфенного гнезда стойки механизма вертикального
наведения и вывести цапфенное гнездо из зацепления с грибком гранатомета, удерживая его переднюю часть;
 отжать стопор и отвести обойму спускового механизма от цапфы
гранатомета поворотом скобы спускового механизма вверх до упора;
 вывести левую цапфу гранатомета из отверстия левой втулки остова вертлюга станка, перемещая его вправо, затем поднимая гранатомет, вывести цапфы гранатомета вверх из прорезей обоймы левой втулки остова
вертлюга;
 отделить гранатомет от станка.
3. Сложить станок, для чего:
 вращением флажка механизма точного горизонтирования, совместить риски на его кронштейне и на втулке правой опоры;
 оттянуть стопор передней опоры за кольцо и, повернув на 90,
вставить кольцо в вертикальный паз гнезда стопора. Открепить переднюю
опору, повернув рукоятку зажимов, поднять ее вверх до упора и закрепить
ее поворотом рукоятки зажима (положение рукоятки – вдоль опоры);
 поочередно открепить задние опоры, повернув рукоятки зажима,
сложить их вдоль передней опоры до совмещения рисок основания с рисками задних опор и закрепить опоры поворотом рукояток зажима;
 вывести рукоятку тормоза вертлюга из зацепления с фиксатором и,
поворотом вверх до упора, открепить вертлюг, повернуть его вправо до
совмещения верхней части стойки механизма вертикального наведения с
88
Гранатометный комплекс АГС-30
передней опорой.
4. Расфиксировать стойку механизма вертикального наведения поворотом рукоятки тормоза механизма вертикального наведения до упора.
Вращением маховика ввести грибок верхней части стойки механизма вертикального наведения в прорезь скобы на передней опоре и закрепить стойку поворотом рукоятки тормоза механизма вертикального наведения.
5. Закрепить вертлюг поворотом рукоятки тормоза вертлюга вниз до
закрепления на зубе фиксатора.
6. Перекинуть ремни через лапы задних опор.
При совместной переноске гранатомета и станка
Для перевода гранатомета из боевого положения в походное положение при совместной переноске гранатомета со станком необходимо (рисунок 4.15).
1. Отделить оптический прицел.
2. Сложить станок, для чего:
 вращением флажка механизма точного горизонтирования, совместить риски на его кронштейне и на втулке правой опоры;
Рисунок 4.15 – Перевод АГ из походного положения в боевое
для совместной переноски со станком:
1 – совместить риски на кронштейне станка и на втулке правой ноги;
2 – поднять переднюю ногу вверх до упора и закрепить ее;
3 – сложить правую ногу; 4 – повернуть вертлюг вправо до совмещения стойки
механизма вертикального наведения с передней ногой и вращением рукоятки
вертикального наведения закрепить ее
89
4 Приемы и правила стрельбы
 опустить гранатомет вниз вращением маховика;
 вывести цапфенное гнездо из зацепления с грибком гранатомета,
удерживая его переднюю часть;
 повернуть стойку механизма вертикального наведения вперед, приподняв гранатомет, зафиксировать его грибок в лапке крышки механизма
вертикального наведения;
 открепить вертлюг, повернуть вертлюг вдоль передней опоры и зафиксировать его;
 установить переднюю опору;
 установить задние опоры вдоль передней опоры;
 перекинуть ремни через лапы задних опор.
90
Гранатометный комплекс АГС-30
5
ОСНОВЫ ПРИМЕНЕНИЯ ГРАНАТОМЕТНЫХ
ПОДРАЗДЕЛЕНИЙ
5.1
Термины тактики
Походный порядок – построение подразделения для передвижения в
колонне. Он применяется на марше, при преследовании, при проведении
маневра и должен обеспечивать высокую скорость движения; быстрое развертывание в предбоевой и боевой порядки; наименьшую уязвимость от
ударов всеми видами оружия противника; эффективное управление подразделениями (личным составом).
Предбоевой порядок – построение гранатометного взвода для передвижения в колоннах отделений, расчлененных по фронту (в линию отделений). Он должен обеспечивать: быстрое развертывание в боевой порядок;
высокие темпы продвижения с преодолением заграждений, зон заражения,
районов разрушений, пожаров и затоплений; наименьшую уязвимость от
ударов всеми видами оружия противника; эффективное управление подразделениями (личным составом).
Боевой порядок – построение подразделения для ведения боя. Он
должен соответствовать полученной задаче, замыслу предстоящего боя и
обеспечивать: успешное ведение боя с применением обычного оружия, так
и с применением ядерного оружия и других средств поражения; полное использование боевых возможностей подразделений, вооружения и военной
техники; надежное поражение противостоящего подразделения противника
на всю глубину его боевого порядка; быстрое использование результатов
огневого, радиоэлектронного и ядерного поражения противника и выгодных условий местности; осуществление маневра; возможность отражения
ударов противника с воздуха; наименьшую уязвимость от ударов всеми видами оружия противника; поддержание непрерывного взаимодействия и
эффективного управления подразделениями (личным составом).
Бой – основная форма тактических действий, представляет собой организованные и согласованные по цели, месту и времени удары, огонь и
маневр соединений, частей и подразделений в целях уничтожения (разгрома) противника, отражения его ударов и выполнения других тактических
задач в ограниченном районе в течение короткого времени.
Основными видами боя являются оборона и наступление. Наступление проводится в целях разгрома противостоящего противника, овладения
назначенным объектом и создания условий для ведения последующих действий. Оборона имеет целью отразить наступление (атаку) превосходящих
сил противника, нанести ему максимальные потери, удержать опорный
пункт (позицию, объект) и тем самым создать выгодные условия для последующих действий.
91
5 Основы применения гранатометных подразделений
5.2
Боевое применение гранатометных подразделений
5.2.1
Назначение гранатометных подразделений
Гранатометные подразделения предназначены для поражения живой
силы и огневых средств противника, расположенных открыто и за укрытиями. Огневые задачи подразделения выполняют как в составе взвода (отделения), так и одним расчетом.
Стрельба из гранатомётов ведётся прямой наводкой с открытой ОП
(рисунок 5.1), откуда видна цель или участок местности, на которой ожидается появление противника. Отдельные огневые задачи могут выполняться
стрельбой с закрытой ОП (рисунок 5.2), как правило, навесной траекторией.
Рисунок 5.1 – Действие расчетов АГС при стрельбе с открытой ОП
при огневом воздействии на колонну противника из засады
Рисунок 5.2 – Постановка неподвижного заградительного огня
расчетами АГС с закрытой ОП навесной траекторией
при огневом воздействии на спешивающийся морской десант
92
Гранатометный комплекс АГС-30
При выполнении задач гранатометное подразделение, как правило,
действует в составе батальона, а в зависимости от обстановки действует в
походном, предбоевом или боевом порядках.
5.2.2
Обязанности командира отделения и расчета АГ
Командир гранатометного отделения обязан:
 знать способы действий подразделений, возможности и порядок
боевого применения возможных сил и средств усиления в различных условиях обстановки;
 умело командовать отделением и настойчиво добиваться выполнения полученной задачи;
 умело использовать приборы наблюдения, лично вести наблюдение
за противником, сигналами командира взвода и действиями соседей;
 умело подготавливать к работе средства связи и работать на них,
поддерживать устойчивую связь с командиром взвода;
 уметь производить выверку и пристрелку оружия, водить БМП
(БТР), вести меткий огонь из оружия отделения, вооружения боевой машины, ориентироваться на любой местности, пользоваться навигационной аппаратурой и топографической картой, определять положение целей, наносить их на карту (схему) и передавать полученные данные;
 знать и содержать в исправном состоянии боевую машину и оружие
отделения;
 своевременно организовывать их ТО, а в случае повреждения докладывать командиру взвода и организовывать ремонт;
 знать обязанности командира и заместителя командира взвода, при
необходимости выполнять их.
Наводчик АГ обязан:
 знать устройство, приемы и правила стрельбы из АГ и постоянно
поддерживать его в боевой готовности;
 уметь эффективно использовать гранатомет, иметь отработанные
до автоматизма навыки в действиях при вооружении;
 уничтожать обнаруженные цели самостоятельно или по команде
командира отделения докладывать о результатах стрельбы;
 систематически проверять состояние АГ, проводить его ТО, устранять обнаруженные неисправности и докладывать об этом командиру отделения;
 знать обязанности должностных лиц расчета и при необходимости
умело их выполнять;
 знать обязанности командира отделения и при необходимости заменять его.
Стрелок-помощник гранатометчика обязан:
 знать способы и приемы действий в бою, иметь отработанные до
автоматизма навыки действий с оружием на поле боя в различных условиях
93
5 Основы применения гранатометных подразделений
обстановки;
 знать свое оружие, содержать его в исправном состоянии и уметь
вести из него меткий огонь;
 наблюдать за результатами огня и умело корректировать его;
 непрерывно наблюдать за полем боя и докладывать командиру отделения об обнаруженных целях, по команде командира или самостоятельно уничтожать их огнем;
 наблюдать за соседями и поддерживать их огнем;
 уметь пользоваться приборами и механизмами, расположенными в
десантном отделении БМП (БТР);
 помогать наводчику-оператору в подготовке и укладке боеприпасов
и ТО вооружения, а механику-водителю (водителю) – в проведении ТО и
ремонта боевой машины;
 при вынужденном отрыве от своего отделения немедленно присоединиться к ближайшему отделению и продолжать бой в его составе.
5.2.3 Гранатометный взвод в обороне
Гранатометный взвод действует, как правило, в полном составе или
по отделениям и подготавливает основную и две-три запасные ОП в промежутках между опорными пунктами мотострелковых рот (взводов) или на
их флангах.
ОП взвода (рисунок 5.3) по фронту может быть до 100 м, интервалы
между отделениями – 10…20 м. Фортификационное оборудование опорного пункта должно производиться в последовательности, обеспечивающей
готовность к отражению внезапных атак противника.
Командир гранатометного взвода управляет взводом, находясь на командно-наблюдательном пункте взвода, который разворачивается за рубежом развертывания своего подразделения, а при действиях взвода по отделениям при одном из отделений.
При постановке задач отделениям командир взвода указывает:
 основные и запасные позиции;
 полосы огня и дополнительные секторы обстрела с каждой позиции;
 порядок поддержки боя мотострелковых подразделений;
 задачи по обеспечению промежутков и флангов;
 участки сосредоточенного и рубежи заградительного огня.
94
Гранатометный комплекс АГС-30
Рисунок 5.3 – Боевой порядок гранатометного взвода в обороне
при действии в составе взвода (вариант)
5.2.4
Гранатометное отделение в обороне
Гранатометное отделение в обороне действует, как правило, в составе
взвода, а на закрытой и пересеченной местности может придаваться одной
из мотострелковых рот первого эшелона (рисунок 5.4). Гранатометное отделение занимает позицию до 20 м по фронту. Позиция гранатометного отделения включает основные и запасные ОП огневых средств и БМП (БТР).
Расположение ОП должно обеспечивать взаимную огневую связь с соседними огневыми средствами.
Инженерное оборудование опорного пункта взвода
Инженерное оборудование опорного пункта начинается немедленно
после занятия позиций отделениями. В опорном пункте гранатометного
взвода в первую очередь расчищаются полосы огня; устанавливаются инженерные заграждения перед передним краем опорного пункта (боевыми
позициями); отрываются одиночные (парные) окопы для расчетов (рисунок 5.5), которые соединяются в окоп на отделение, а затем между собой
сплошной траншеей, устраиваются заграждения на флангах и в глубине
опорного пункта взвода.
95
5 Основы применения гранатометных подразделений
Рисунок 5.4 – Боевой порядок приданого гранатометного отделения
в обороне в составе роты (вариант)
Рисунок 5.5 – Окоп для расчета АГС
Во вторую очередь отрываются окопы на запасных (временных) ОП к
командно-наблюдательному пункту взвода и в тыл; устраиваются блиндажи
на каждое отделение, дополнительно устраиваются заграждения перед пе96
Гранатометный комплекс АГС-30
редним краем, на флангах и в промежутках между соседними опорными
пунктами.
В дальнейшем оборудуются огневые укрытия для боевых машин;
опорный пункт взвода, позиции отделений и огневых средств совершенствуются в боевом и хозяйственном отношении; ход сообщения в тыл приспосабливается для ведения огня; устраивается блиндаж на команднонаблюдательном пункте взвода; оборудуются ложные ОП, участки траншей
и другие объекты.
Позиция гранатометного отделения
Гранатометное отделение в обороне занимает открытую позицию.
Открытой называется позиция, на которой расчеты АГС-30 не укрыты
от наблюдения наземного противника или, будучи укрытыми и замаскированными становятся наблюдаемыми с началом ведения огня.
Позиция отделения должна обеспечивать:
 ведение огня в назначенных секторах обстрела;
 взаимную огневую связь с соседним расчетом;
 скрытность её занятия, надежную маскировку до открытия огня,
внезапность открытия огня;
 расположение за естественными и искусственными препятствиями
на достаточно твердом грунте.
Обязанности командира отделения при подготовке ОП:
 уясняет места расчетов и боевой машины (БТР);
 уясняет ориентиры и дальности до них;
 уясняет основной и дополнительные секторы обстрела;
 уясняет время занятия позиций;
 организует оборудование позиций, расчистку секторов обстрела и
маскировку;
 организует проверку и подготовку маршрутов выдвижения;
 составляет карточку огня.
Ориентиры
Для управления огнем старший начальник назначает единые ориентиры, заменять которые запрещается. В качестве ориентиров выбираются хорошо видимые местные предметы. При использовании ночных прицелов в
качестве ориентиров выбираются местные предметы с большой отражающей способностью в пределах дальности действия прицелов. Ориентиры
нумеруются справа налево и по рубежам от себя в сторону противника (рисунок 5.6), а при организации обороны в укрепленном районе могут нумероваться от себя по спирали по ходу часовой стрелки. Один из них назначается основным. Кроме ориентиров для управления огнем могут использоваться хорошо видимые местные предметы.
97
5 Основы применения гранатометных подразделений
Рисунок 5.6 – Порядок назначения ориентиров
Карточка огня (рисунок 5.7) включает:
 ориентиры, их номера, наименования и расстояния до них;
 положение противника, позицию отделения и положение подразделения, которому отделение придано;
 полосу огня и дополнительный сектор обстрела;
 основные и запасные ОП БМП (БТР), расчетов, основные и дополнительные секторы обстрела с каждой позиции;
 позиции соседей и границы их полос огня на флангах отделения;
 участки сосредоточенного огня и рубежи заградительного огня
взвода, места в них, по которым вести огонь отделением;
 заграждения, расположенные вблизи боевой позиции (позиции) отделения и прикрываемые его огнем.
При занятии позиции расчет АГС-30 обязан:
 подготовить установку и боеприпасы к стрельбе;
 уточнить задачу расчета, секторы обстрела, ориентиры и дальности
до них;
 организовать наблюдение за противником;
 уточнить расположение огневых средств;
 доложить о готовности к ведению огня.
98
Гранатометный комплекс АГС-30
Рисунок 5.7 – Карточка огня (вариант)
ЗАПРЕЩАЕТСЯ!!! ВЫБИРАТЬ И ЗАНИМАТЬ ПОЗИЦИЮ (МЕСТО ДЛЯ СТРЕЛЬБЫ) НА ГРЕБНЯХ ВЫСОТ (ПРИГОРКОВ, ХОЛМОВ),
ПЕРЕД МЕСТНЫМИ ПРЕДМЕТАМИ, НА ФОНЕ КОТОРЫХ БУДЕТ ОТЧЕТЛИВО ВИДЕН СИЛУЭТ СТРЕЛЯЮЩЕГО.
5.2.5 Гранатометный взвод в наступлении
Гранатометное отделение в наступлении, как правило, действуют в
составе взвода или придается мотострелковым ротам и наступает за боевыми порядками рот первого эшелона на удалении до 300 м, в промежутках
между ними или на одном из флангов батальона. При необходимости отделение выдвигаться непосредственно в боевые порядки того подразделения,
атаку которого поддерживают.
Гранатометное отделение с гранатометами, установленными на БМП
(БТР), действуют обычно в боевых порядках мотострелковых подразделений. Гранатометному отделению в наступлении указываются: цели для поражения, направление стрельбы, направление и порядок перемещения в ходе боя.
Боевой порядок гранатометного отделения, действующего в пешем
порядке, состоит из расчетов, развернутых по фронту с интервалом между
гранатометами 10…20 м.
Гранатометный взвод остается обычно в непосредственном подчине99
5 Основы применения гранатометных подразделений
нии командира батальона и применяется на направлении сосредоточения
основных усилий, а в некоторых случаях может в полном составе или по
отделениям придаваться ротам первого эшелона.
Взвод наступает за боевыми порядками рот первого эшелона на удалении до 300 м, в промежутках между ними или на одном из флангов батальона. При необходимости может выдвигаться непосредственно в боевых
порядках того подразделения, атаку которого поддерживает.
Гранатометный взвод с гранатометами, установленными на БМП
(БТР), действует обычно в боевых порядках мотострелковых подразделений.
Гранатометному взводу в наступлении указываются:
 направление стрельбы и цели для поражения;
 направление наступления и порядок перемещения в ходе боя;
 огневые рубежи.
Боевой порядок гранатометного взвода, действующего в пешем порядке в полном составе, состоит из боевых порядков отделений с интервалом между ними до 50 м (рисунок 5.8).
Рисунок 5.8 – Боевой порядок гранатометного взвода
в наступлении (вариант)
Боевой порядок гранатометного взвода, действующего на БМП (БТР),
– линия машин с интервалом между машинами до 50 м.
При выходе к водной преграде занимает позицию на своем берегу и
огнем поддерживает форсирование мотострелковых подразделений и их
100
Гранатометный комплекс АГС-30
бой на противоположном берегу. Переправу он осуществляет по команде
(сигналу) старшего начальника. С выходом на противоположный берег
взвод быстро занимает позицию и продолжает поддержку атакующих подразделений.
Командир гранатометного взвода при постановке задач отделениям
указывает:
 место в боевом порядке;
 цели для поражения в период огневой подготовки наступления;
 порядок поддержки боя мотострелковых отделений;
 позиции, направление стрельбы, направление и порядок перемещения в ходе боя.
При атаке в пешем порядке указывает места спешивания.
5.2.6
Гранатометное отделение в наступлении
Гранатометное отделение в наступлении, как правило, действуют в
составе взвода или придается мотострелковым ротам и наступает за боевыми порядками рот первого эшелона на удалении до 300 м, в промежутках
между ними или на одном из флангов батальона. При необходимости отделение выдвигаться непосредственно в боевые порядки того подразделения,
атаку которого поддерживают.
Гранатометное отделение с гранатометами, установленными на БМП
(БТР), действуют обычно в боевых порядках мотострелковых подразделений. Гранатометному отделению в наступлении указываются: цели для поражения, направление стрельбы, направление и порядок перемещения в ходе боя.
Боевой порядок гранатометного отделения, действующего в пешем
порядке, состоит из расчетов, развернутых по фронту с интервалом между
гранатометами 10…20 м.
5.3
Управление расчетом и отделением в бою
При постановке огневых задач одному расчету целеуказание осуществляется от назначенных ориентиров (рисунок 5.9).
Пример:
«Первому, ориентир 2, вправо 40, дальше 20 по расчету ПТРК в кустарнике, в правый угол, с рассеиванием на ширину кустарника, - огонь».
При постановке задаче отделению подается команда:
Пример:
«Отделению, ориентир 2, вправо 40, дальше 20 по расчету ПТРК, первому в правый угол второму в левый угол, с рассеиванием на ширину кустарника, отделению короткой очередью – огонь».
101
5 Основы применения гранатометных подразделений
Рисунок 5.9 – Постановка задачи расчету АГС
с использованием ориентиров на местности
О результатах стрельбы наводчик гранатомета докладывает лично
командиру отделения:
«Расчет первый (второй) цель уничтожил».
Перемещение на запасные позиции производится по команде командира отделения (командира взвода).
5.3.1 Основы военной топографии
Для успешных действий на поле боя каждый военнослужащий должен не только в совершенстве владеть оружием, но и уметь быстро и правильно ориентироваться на местности, т.е. определять стороны горизонта
(север, юг, запад, восток) и находить свое местоположение относительно
окружающих местных предметов, форм рельефа, а также выбирать нужное
направление движения и выдерживать его в пути.
В основе ориентирования лежит умение выбирать на местности ориентиры и использовать их как маяки, указывающие нужные направления,
пункты и рубежи.
Ориентироваться на местности можно различными способами:
 по карте;
 по компасу;
 по небесным светилам;
 по местным признакам (предметам).
102
Гранатометный комплекс АГС-30
Определение сторон света по компасу
Для определения направлений на стороны горизонта достаточно знать
одно направление на север. Если оно известно, то справа будет восток, слева запад, а в противоположном северу направлении юг. Между ними находятся промежуточные направления: северо-запад, северо-восток, юго-запад,
юго-восток.
Компас Андрианова (рисунок 5.10) – компас с магнитной стрелкой.
Для измерения углов и направлении в коробке помещено кольцо с 120 делениями (лимб), на котором нанесены два ряда цифр. Один ряд цифр, находящийся непосредственно над
делениями (у внутреннего обреза кольца), дан в градусной
мере; каждое деление равно 3°.
Надписи даны по ходу
часовой стрелки через 15° (через пять делений шкалы): 0°,
15°, 30°, 45°, 60° и т. д. Другой
ряд цифр (у внешнего обреза
кольца) означает деления угломера (артиллерийские деления).
Эти надписи идут против хода
часовой стрелки от 0 до 600 и
нанесены через 50 делений угРисунок 5.10 – Компас Андрианова:
1 – корпус; 2 – лимб; 3 – указатель отсчета; ломера (через каждые 10 делений шкалы): 0, 50, 100 и т. д.
4 – магнитная стрелка; 5 – стопор
Каждое деление шкалы равно
50 малым делениям угломера (0-50); два деления шкалы (6°) составляют
одно большое деление угломера (1-00).
Для определения сторон горизонта с помощью компаса нужно отпустить тормоз, компас установить горизонтально и поворачивать так, чтобы
северный конец магнитной стрелки оказался против нулевого деления шкалы. В этом положении компаса буквы «В», «Ю», «3» укажут направления
па восток, юг и запад, а нулевое деление шкалы (северный конец магнитной
стрелки) – направление на север.
При отсутствии компаса нужное направление движения можно находить и выдерживать по сторонам горизонта, применяя для их отыскания на
местности следующие способы.
Определение сторон света по положению Солнца
Для наших средних широт можно пользоваться данными, указанными
на рисунке 5.11.
По Солнцу и часам. Держа перед собой часы, поворачивать их в горизонтальной плоскости так, чтобы часовая стрелка была направлена в то место горизонта, над которым находится Солнце; тогда прямая, делящая по103
5 Основы применения гранатометных подразделений
полам угол между часовой стрелкой и цифрой 1 на циферблате, укажет своим концом направление на юг. Очевидно, что до полудня надо делить пополам дугу (угол) на циферблате, которую часовая стрелка должна пройти до
13 часов, а после полудня – дугу, которую она прошла после 13 часов (рисунок 5.11). Этот способ дает точные результаты весной и особенно летом.
Рисунок 5.11 – Определение сторон свет при помощи компаса и Солнца
Определение сторон света по небесным телам
По Полярной звезде: Ночью направление истинного меридиана можно
определить по Полярной звезде, которая всегда находится в направлении на
север. Таким образом, если встать лицом к Полярной звезде, то прямо перед
нами будет находиться север.
По Луне и часам: По Луне стороны горизонта определяются более
точно, когда виден весь её диск (полнолуние). Полная Луна находится всегда в стороне противоположной Солнцу. Стороны горизонта в данном случае определяются так же, как и по Солнцу. Если Луна не полная:
1. Разделить на глаз радиус диска Луны на 6 равных частей и оценить,
сколько таких частей содержится в поперечнике видимого серпа Луны и
заметить время по часам.
2. Если Луна прибывает (видна правая часть диска), то полученное
число надо вычесть из часа наблюдения, который следует предварительно
заметить; при ущербе же Луны (видна левая часть лунного диска) указанное
число прибавляют к часу наблюдения. Полученная сумма или разность
укажет час, когда в том направлении, где наблюдается Луна, будет находиться Солнце.
3. Определив этот час и принимая Луну за Солнце, найти направление
на юг, как это делается при ориентировании по Солнцу и часам. Направлять
104
Гранатометный комплекс АГС-30
на Луну надо при этом, конечно, не часовую стрелку, а то деление на циферблате часов, которое соответствует вычисленному часу.
Определение расстояний до цели по топографической карте
Топографическая карта – основной топографический документ о
местности, содержащий точное, подробное и наглядное изображение местных предметов и рельефа.
Масштаб карты – отношение, показывающее во сколько раз уменьшены все линии местности при изображении их на карте.
Пример: масштаб 1:50 000 означает, что все линии и расстояния местности изображены с уменьшением в 50 000 раз, т.е. 1 см на карте соответствует 50 000 см или 500 м на местности.
Пример: определения расстояния от моста до здания при помощи карты масштаба 1:50000: 4,5 см × 500 = 2250 м. (рисунок 5.12).
Рисунок 5.12 – Пример определения расстояния по топографической карте
Определение расстояний до цели при помощи приборов и
подручными средствами
В современном бою, когда успех зачастую решают минуты, а иногда
и секунды, наряду с применением точной измерительной техники (угломерные приборы, дальномеры, высотомеры и т. п.) не менее важно, чтобы
расчет АГС обладал хорошим глазомером и мог, применяя простейшие способы измерений, быстро и достаточно точно определять расстояния до целей, ориентиров и других объектов, а также направления на них. Такие простейшие угловые и линейные измерения постоянно требуются при разведке,
ориентировании на местности и, особенно, при подготовке исходных данных для стрельбы.
Измерять углы приходится, например, при определении местоположения различных объектов, направлений пути движения, при целеуказании
и т.п. Угловые измерения часто применяются также при определении расстояний и линейных размеров удаленных объектов.
105
5 Основы применения гранатометных подразделений
Способы измерения углов
Измерение углов полевым биноклем.
В поле зрения бинокля имеются две взаимно перпендикулярные угломерные шкалы для измерения горизонтальных и вертикальных углов.
Beличина одного большого деления соответствует 0-10, а малого 0-05 или
18. Для измерения угла между двумя направлениями надо, глядя в бинокль,
совместить какой-либо штрих угломерной шкалы с одним из этих направлений и подсчитать число делений до второго направления.
Умножив затем этот отсчет на цену деления, получим величину измеряемого угла в тысячных.
Измерение углов с помощью линейки.
При отсутствии бинокля можно измерять углы обычной линейкой с
миллиметровыми делениями. Если такую линейку держать перед собой, как
показано на рисунке 5.13, на расстоянии 50 см от глаза, и, совместив один
штрих линейки с каким-либо предметом, отсчитать количество миллиметровых делений до второго предмета. Одно её деление (1 мм) будет соответствовать 0-02. В этом легко убедиться из самой сущности понятия тысячной: в данном случае Д = 50 см, т. е. одна тысячная этой дистанции равна
0,5 мм; поэтому одному миллиметру будет соответствовать угол, равный
двум тысячным, т. е. 0-02. В этом случае 1 мм линейки будет соответствовать 6, а 1 см – 1°.
Рисунок 5.13 – Определение угловой величины предметов
106
Гранатометный комплекс АГС-30
Точность измерения углов этим способом зависит от навыка в вынесении линейки точно на 50 см от глаза. С помощью линейки удобно измерять малые углы и в градусах (до 30°). В этом случае ее следует выносить
на расстояние 60 см от глаза. Тогда 1 см на линейке будет соответствовать 1°.
Измерение углов подручными предметами.
Вместо линейки с делениями можно использовать палец, ладонь или
любой подручный небольшой предмет (спичечную коробку, карандаш),
размер которого в миллиметрах, а, следовательно, и в тысячных известен.
Для измерения угла такая мерка также выносится на расстояние 50 см от
глаза и по ней путем сравнения определяется искомая величина угла.
Для грубой оценки расстояний можно воспользоваться примерными
данными, приведенными в таблице 5.1. Каждый может уточнить и дополнить эту таблицу применительно к своим наблюдениям.
Таблица 5.1 – Линейные размеры местных предметов
Предметы
Деревянный столб линии связи
Расстояние между столбами линии связи
Железнодорожные вагоны:
– пассажирские
– товарные
– железнодорожная цистерна
– железнодорожная платформа
Автомобили:
– грузовой
– легковой
БТР
Орудие с тягачом
Танк
Станковый пулемет
Человек среднего роста
высота
Размеры, м
ширина
длина
5…7
-
-
-
-
50 … 60
4,3
4,0
3,0
1,6
3,2
2,7
2,75
2,75
20,0
13,0
9,0
13,0
2,0
1,7
2,0
2,5 … 3,0
0,5
1,65
2,0 … 3,5
1,5
2,0 … 2,4
3,0
0,75
-
5,0 … 6,0
4,0 … 4,5
5,0 … 6,0
10
6,0 … 7,0
1,5
-
Определение расстояния по угловой величине известных
предметов
Расстояние по угловой величине известных предметов может быть
определено измерением угловой величины этих предметов или углового
расстояния между ними с последующим вычислением по формуле тысячных.
Тысячная (деление угломера) называется центральный угол (рису107
5 Основы применения гранатометных подразделений
нок 5.14), дуга которого равна 1/6000 окружности, или 1/1000 радиуса
(дальности).
Рисунок 5.14 – Понятие тысячной
Если размеры (длина, ширина, высота) предмета (цели) известны, то
для того чтобы определить расстояние до него необходимо:
 по угломерной сетке прибора (бинокля, стереотрубы и др.) или
подручными средствами измерить его угловую величину в тысячных;
 известную величину предмета в метрах умножить на тысячу (постоянное число) и результат разделить на число измеренных тысячных.
Например: расстояние между телеграфными столбами, равное примерно 50 м, наблюдается под углом 0,40 тысячных, то расстояние до телеграфной линии будет:
50∗1000
Д=
= 1250м.
40
108
Гранатометный комплекс АГС-30
6
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОМПЛЕКСА
6.1
Меры безопасности при проведении ТО и ремонта АГ
ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ТО ГРАНАТОМЕТА ПРИ НАЛИЧИИ ГРАНАТЫ В ПАТРОННИКЕ.
ЗАПРЕЩАЕТСЯ СНИМАТЬ ГРАНАТОМЕТ СО СТАНКА, А
ТАКЖЕ ПРИЕМНИК С ГРАНАТОМЕТА ДЛЯ УДАЛЕНИЯ ВЫСТРЕЛА.
При устранении задержек не применять чрезмерных усилий, которые
могут привести к поломке частей, а также запрещено удерживать подвижные части механизмом ручной перезарядки.
Перед проведением ТО убедиться в том, что гранатомет разряжен.
Соблюдать осторожность при приготовлении и использовании раствора РЧС. При попадании раствора на кожу тщательно промыть кожу чистой водой.
Работы по чистке стволов с применением раствора РЧС проводить на
открытом воздухе или в помещении с хорошей естественной или принудительной вентиляцией.
При работе предохранять глаза от попадания раствора РЧС.
После окончания работы и перед принятием пищи лицо и руки обязательно вымыть водой с мылом.
6.2
Система ТО комплекса
Под ТО понимается комплекс работ, выполняемых для поддержания
работоспособности гранатомёта.
Для гранатомёта предусмотрены следующие виды ТО (рисунок 6.1):
 контрольный осмотр (КО);
 ежедневное ТО (ЕТО);
 ТО № 1 (ТО-1);
 ТО № 2 (ТО-2).
Контрольный осмотр предназначен для подготовки гранатомёта к
стрельбе. Проводится силами расчёта перед применением гранатомёта.
Ежедневное ТО проводится силами расчёта после стрельбы, учебных
занятий, а также один раз в две недели если гранатомёт не применялся по
назначению.
ТО № 1 проводится силами расчёта после настрела 2000 выстрелов,
при сильном загрязнении гранатомёта, но не реже чем один раз в год, независимо от настрела, а также перед боевым применением и постановкой на
кратковременное хранение, независимо от настрела и времени предыдущего ТО № 1.
ТО № 2 производится ремонтными подразделениями после производства из гранатомёта 3000 выстрелов, но не реже чем один раз в четыре года,
а также при постановке гранатомёта на длительное хранение.
109
6 Техническое обслуживание комплекса
При длительном хранении гранатомёта ТО № 2 (ТО-2х) проводится
один раз в пять лет.
Рисунок 6.1 – Виды ТО
Перечень работ, выполняемых при различных видах ТО АГ, приведен
в таблице 6.1.
Таблица 6.1 – Перечень работ при ТО АГ
№
п/п
Наименование работ
Материалы,
технические
устройства
Контрольные значения
параметров
1. Контрольный осмотр
1.1
Провести внешний осмотр сборочных единиц и деталей комплекса, инструментов и принадлежностей
Детали и сборочные
единицы не должны
иметь трещин, надрывов
металла, деформаций
2. Ежедневное ТО
2.1
Протереть гранатомет сухой
ветошью
2.2
Произвести неполную разборку
Ветошь
Выколотка,
крючок
110
Гранатомет должен быть
сухим и не иметь следы
грязи
Гранатометный комплекс АГС-30
№
п/п
Наименование работ
Материалы,
технические
устройства
Контрольные значения
параметров
2.3
Произвести чистку и смазку
сборочных единиц и деталей
Ветошь,
протирка
Гранатомет должен быть
чистым и смазан тонким
слоем смазки
2.4
Произвести внешний осмотр
сборочных единиц и деталей
гранатомета, станка, коробок
для выстрелов, прицела, инструмента и принадлежностей
2.5
Произвести осмотр, чистку и
просушку чехлов гранатомёта
и прицела
2.6
Произвести сборку гранатомета
2.7
Проверить правильность сборки
Детали и сборочные
единицы не должны
иметь трещин, надрывов
металла, деформаций
Выколотка,
крючок
3. ТО № 1
3.1
Произвести полную разборку
гранатомета
Выколотка,
крючок
3.2
Произвести внешний осмотр
сборочных единиц и деталей
гранатомета, станка, коробок
для выстрелов, прицела, инструмента и принадлежностей
3.3
Произвести чистку и смазку
сборочных единиц и деталей
Ветошь,
протирка
3.4
Произвести сборку гранатомета
Выколотка,
крючок
3.5
Проверить работу частей и механизмов гранатомета с заряжанием его габаритно – весовыми макетами выстрелов
ВОГ-17
3.6
Произвести выверку оптического и механического прицелов
Детали и сборочные
единицы не должны
иметь трещин, надрывов
металла, деформаций,
забоин, заусенец, ржавчин, нагара
ТХП
111
Гранатомет должен быть
чистым и смазан тонким
слоем смазки
6 Техническое обслуживание комплекса
№
п/п
Материалы,
технические
устройства
Наименование работ
Контрольные значения
параметров
4. ТО № 2
4.1
Произвести ТО-1
4.2
Провести профилактическую
замену возвратной пружины из
ЗИП-О, если настрел на гранатомет составляет 3000 выстрелов
6.3
Разборка и сборка гранатометного комплекса АГС-30.
Чистка и смазка
6.3.1
Разборка гранатомета
ВНИМАНИЕ! ПЕРЕД РАЗБОРКОЙ УБЕДИТЬСЯ В ОТСУТСТВИИ
ВЫСТРЕЛА В ПАТРОННИКЕ! (рисунок 6.2)
Рисунок 6.2 – Подготовка АГ к разборке:
1 – перевести предохранитель в положение «ПР»; 2 – отсоединить прицел;
3 – открыть крышку приемника нажав на защелку; 4 – отсоединить коробку
для выстрелов; 5 – убедиться в отсутствии выстрела в патроннике
Исходное положение гранатомета перед разборкой:
 затвор находится в переднем положении;
 рукоятка ручной перезарядки зафиксирована;
 предохранитель в положении «ПР».
Порядок разборки
112
Гранатометный комплекс АГС-30
Отделить приемник от ствольной коробки (рисунок 6.3), для чего:
 открыть крышку приемника, предварительно нажав защелку;
 сдвинуть приемник вперед до упора;
 движением вверх отделить приемник от коробки с корпусом.
Рисунок 6.3 – Отделение приемника от ствольной коробки
Извлечь возвратную пружину (рисунок 6.4):
 сдвинуть возвратную пружину в сторону, выведя ее из лунки затыльника и извлечь затыльник из паза в задней стенке коробки с корпусом;
 извлечь возвратную пружину из ствольной коробки.
Рисунок 6.4 – Извлечение возвратной пружины
Отделить затвор от коробки с корпусом (рисунок 6.5), для чего отвести затвор назад и, опустив снижатель в горизонтальное положение, вывести затвор из коробки с корпусом.
113
6 Техническое обслуживание комплекса
Рисунок 6.5 – Отделение затвора от ствольной коробки
Разобрать затвор (рисунок 6.6):
 вытолкнуть выколоткой ось шептала из затвора;
 отделить шептало и упор шептала с пружиной.
Рисунок 6.6 – Разборка затвора:
1 – отделить ось шептала; 2 – отделить шептало;
3 – отделить упор шептала; 4 – отделить пружину.
Выбить ось рычага при помощи крючка и удлинителя (рисунок 6.7).
114
Гранатометный комплекс АГС-30
Рисунок 6.7 – Извлечение оси рычага
Отделить от коробки с корпусом рычаг спусковой (рисунок 6.8).
Рисунок 6.8 – Отделение рычага спускового от коробки
Отжать загнутый конец пружины толкателя к стенке коробки с корпусом при помощи выколотки и извлечь пружину толкателя движением назад
(рисунок 6.9).
Рисунок 6.9 – Извлечение пружины толкателя
Извлечь толкатель движением вправо.
115
6 Техническое обслуживание комплекса
6.3.2
Чистка и смазка гранатомета
Чистку и смазку гранатомета в помещениях производить на специально отведенном для чистки месте (столе, верстаке), в полевых условиях
на чистой подстилке, досках, фанере и т.д.
Инструмент и принадлежности для разборки и чистки должны быть
исправными, а все смазочные и обтирочные материалы – чистыми и доброкачественными (без песка, грязи, влаги).
Для сбережения материальной части и обеспечения надежной работы
механизмов применяются:
 смазка ГОИ-54П для смазывания всех частей гранатомета. Допускается применение масла ружейного марки РЖ;
 раствор чистки стволов (РЧС) для чистки канала ствола и патронника гранатомета.
Cмазка ГОИ-54П – однородная мазь от светло-желтого до темнокоричневого цвета, применяемая для смазки всех узлов и механизмов АГ,
при температурах от минус 50 до плюс 50 С.
РЧС – водный раствор углекислого аммония и двухромовокислого
калия (хромпика калиевого) – светло-зеленого цвета.
Состав РЧС:
 вода ГОСТ Р 51232-98
- 1 л;
 углекислый аммоний ГОСТ 3770-75
- 200 г;
 бихромат калия (хромпик) ГОСТ 2652-78 - 3…5 г.
Вода, применяемая для приготовления раствора, может быть речная,
колодезная, водопроводная, дождевая, снеговая, паровой конденсат.
Запрещается применять морскую воду и воду с высоким содержанием
солей.
Воду для приготовления не подогревать. Аммоний углекислый измельчить и постепенно, по мере растворения, высыпать в воду. Затем высыпать измельченный калий двухромовокислый. Раствор перемешивать до
полного растворения солей. Температура воды не должна превышать 50 °С.
Запрещается нагревать раствор для лучшего растворения солей.
РЧС приготавливается в количестве, необходимом для чистки АГ в
течении одних суток. Небольшое количество раствора РЧС разрешается
хранить не более семи суток в стеклянной таре, закупоренной пробкой, в
темном месте и вдали от нагревательных приборов. В металлические масленки РЧС наливать запрещается.
РЧС в присутствии воздуха частично растворяет нагар и почти полностью разрыхляет его, вступает в реакцию с медью на стенках канала ствола,
превращая ее в двуокись меди (рыхлый черный порошок).
В качестве обтирочного материала применяется чистая ветошь. Для
удобства чистки пазов, вырезов и отверстий можно применять деревянные
палочки.
При чистке оптического прицела используются фланелевые салфетки
и обезжиренная вата.
116
Гранатометный комплекс АГС-30
Чистку гранатомета проводить в следующем порядке:
 подготовить материалы для чистки и смазывания;
 навернуть протирку на удлинитель;
 прочистить канал ствола (рисунок 6.10), для чего:
1) продеть через прорезь протирки ветошь, чтобы протирка с ветошью
вводилась в канал ствола небольшим усилием руки;
2) пропитать ветошь раствором РЧС или маслом ружейным РЖ;
3) ввести протирку в канал ствола и, удерживая гранатомет, плавно
продвинуть ее по всей длине канала ствола несколько раз. Заменяя ветошь
на протирке, продолжать чистку до полного удаления нагара;
4) таким же способом, но только с казенной части ствола, прочистить
патронник;
5) тщательно обтереть протирку и протереть канал ствола чистой сухой ветошью.
Рисунок 6.10 – Чистка деталей гранатомета
ЗАПРЕЩАЕТСЯ ЧИСТИТЬ МЕТАЛЛИЧЕСКОЙ ЩЕТКОЙ ПОВЕРХНОСТИ ДЕТАЛЕЙ, ИМЕЮЩИХ ЛАКОКРАСОЧНОЕ ПОКРЫТИЕ.
Чистку раствором РЧС можно производить при температуре воздуха
от плюс 50 до минус 10С. При более низкой температуре раствор РЧС замерзает, а при более высоких – теряет свои свойства.
Остальные металлические части гранатомета чистить с помощью ветоши, смоченной в масле ружейном РЖ.
Пазы, углубления, отверстия при необходимости чистить с помощью
подручных средств (деревянных палочек). После чистки все детали насухо
протереть ветошью.
Чистой ветошью протереть наружные поверхности оптического прицела. Фланелевой салфеткой (ватой) осторожно протереть защитное стекло,
117
6 Техническое обслуживание комплекса
объектив и окуляр, производя круговые движения, начиная с середины. Не
разрешается протирать стекла ветошью, которой протирались другие части
прицела.
После чистки гранатомета произвести его смазывание (рисунок 6.11):
 смазать канал ствола, для чего банник, навинченный на удлинитель,
пропитать смазкой ГОИ-54П, отжать лишнюю смазку. Ввести банник в канал ствола с дульной части и плавно продвинуть его два-три раза по всей
длине, чтобы равномерно покрыть канал ствола тонким слоем смазки. Смазать патронник.
 все остальные металлические части гранатомета покрыть тонким
слоем смазки ГОИ-54П с помощью промасленной ветоши, намотанной на
протирку.
ВНИМАНИЕ! КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ НАНОСИТЬ
ОБИЛЬНЫЙ СЛОЙ СМАЗКИ В КАНАЛЕ СТВОЛА И ПАТРОННИКЕ.
ЗАПРЕШАЕТСЯ СМАЗЫВАТЬ ВЫСТРЕЛЫ.
Рисунок 6.11 – Смазка деталей гранатомета:
1 – чистка ружейным маслом (керосином) с помощью ветоши;
2 – протирка насухо металлических частей с помощью ветоши;
3 – смазка металлических частей ГОИ-54П с помощью протирки и ветоши
6.3.3
Сборка гранатомета
Установить толкатель в отверстие цапфы коробки с корпусом так,
чтобы отверстие в толкателе под прямой конец пружины толкателя располагалось внизу.
118
Гранатометный комплекс АГС-30
Вставить прямой конец пружины толкателя в отверстие толкателя, а
загнутый конец завести в зацеп.
Установить рычаг спусковой в коробку с корпусом так, чтобы плечо
рычага спускового попало в паз на толкателе и поставить ось рычага.
Собрать затвор, для чего
 присоединить шептало, для чего упор шептала с пружиной разместить в своих гнездах и, поджимая упор шептала, поставить шептало;
 зафиксировать шептало осью шептала, вставленной со стороны канала для возвратной пружины.
Присоединить затвор к коробке с корпусом:
 утопить шептало за нижнюю поверхность затвора, нажав на упор
шептала;
 вставить затвор в направляющие коробки с корпусом, удерживая
при этом передний конец снижателя в верхнем положении, и продвинуть
затвор вперед на 30…40 мм;
 отпустить передний конец снижателя и продвинуть затвор вперед
до совпадения заднего торца затвора с задним торцом ствольной коробки;
 поднять передний конец снижателя и, удерживая его в таком положении, продвинуть затвор вперед на 20…50 мм;
 утопить собачку механизма перезарядки и продвинуть затвор в
крайнее переднее положение.
Присоединить возвратную пружину:
 вставить возвратную пружину в канал затвора;
 ввести левый нижний угол затыльника в зацепление с левым пазом
на задней стенке коробки с корпусом на небольшую величину, приподнять
задний конец возвратной пружины и, поджимая ее нижней кромкой затыльника, ввести в зацепление с правым пазом коробки с корпусом правый угол
затыльника;
 движением вниз вставить затыльник в пазы на задней стенке коробки с корпусом;
 установить конец возвратной пружины в лунку затыльника.
Присоединить приемник к коробке с корпусом:
 сместить каретку рычага подачи в крайнее правое положение;
 разместить приемник сверху коробки с корпусом таким образом,
чтобы скобы приемника находились впереди цапф коробки с корпусом;
 прижать приемник к коробке с корпусом и сдвинуть его назад до
упора, следя за тем, чтобы скобы приемника охватили цапфы;
 закрыть крышку приемника, зафиксировав ее с коробкой с корпусом.
ВНИМАНИЕ! ПЕРЕД НАЧАЛОМ ПРОВЕРКИ УБЕДИТЬСЯ, ЧТО В
ПРИЕМНИКЕ И СТВОЛЕ НЕТ ВЫСТРЕЛА.
Проверить правильность сборки гранатомета:
 поставить флажок предохранителя в положение «ПР»;
 вывести рукоятку перезарядки из зацепления с приемником и отве119
6 Техническое обслуживание комплекса
сти затвор назад до постановки на шептало;
 поставить рукоятку перезарядки в исходное положение.
 поставить флажок предохранителя в положение «ОГ»;
ВНИМАНИЕ! ПЕРЕД НАЖАТИЕМ НА СПУСКОВОЙ РЫЧАГ
УБЕДИТЬСЯ, ЧТО В ПРИЕМНИКЕ И СТВОЛЕ НЕТ ВЫСТРЕЛА.
 нажать на спусковой рычаг, при этом затвор должен энергично возвратиться в переднее положение.
6.3.4
Проверка работы механизмов гранатомета с заряжанием его
макетными выстрелами
Проверку работы механизмов гранатомета с заряжанием его макетными выстрелами проводить в следующей последовательности:
 подготовить ленту с 3…5 макетами гранат;
 открыть передний кожух гранатометного блока;
 поставить флажок предохранителя в положение «ПР», вывести рукоятку перезарядки из зацепления с приемником, потянув ее вверх. Отвести
затвор назад до постановки на шептало, произведя не менее 10 движений
назад - вперед рукояткой перезарядки. Рукоятку перезарядки в походное
положение не устанавливать;
 открыть крышку приемника гранатомета, нажав на защелку, и откинуть каретку рычага подачи;
 первое звено с выстрелом протянуть с помощью крючка до упора,
чтобы съемник находился между хвостовиком звена и выстрелом, закрыть
каретку и крышку приемника;
 поставить рукоятку перезарядки в исходное положение, зафиксировав ее в ограничителе, поставить флажок предохранителя в положение
«ОГ»;
 нажать на спусковой рычаг, при этом затвор должен энергично возвратиться в переднее положение;
 произвести 3…5 ручных перезарядок (по количеству загруженных
макетов) со спуском подвижных частей. Контролировать работу автоматики
по подаче выстрела в патронник ствола, извлечения его из патронника и отражения.
6.4
6.4.1
Выверка оптического и механического прицелов
Выверка оптического прицела ПАГ-17-1 по выверочной мишени
Выверка прицела производится методом совмещения оптической оси
прицела и прицельной линии механического прицела с осью канала ствола
гранатомёта и установки нулевых значений шкал и уровня оптического
прицела.
120
Гранатометный комплекс АГС-30
Выверка оптического прицела на гранатомете
1. Установить прицел в кронштейн приемника гранатомета и закрепить его (рисунок 6.12).
Рисунок 6.12 – Установка оптического прицела на АГ
2. На расстоянии 10 метров от дульного среза ствола установить выверочную мишень (рисунок 6.13).
Рисунок 6.13 – Выверочная мишень
3. В ствол гранатомета вставить трубку холодной пристрелки
ТХП-30-1-515.
4. По поперечному уровню прицела устранить боковое сваливание
гранатомета (см. рисунок 3.10 поз. 3).
5. Совместить перекрестие ТХП с правым перекрестием мишени, а
центральный знак сетки оптического прицела вращением барабанчиков угломера и углов возвышения, с левым перекрестием мишени (рисунок 6.14).
121
6 Техническое обслуживание комплекса
Рисунок 6.14 – Совмещение перекрестия ТХП, сетки оптического прицела
и мушки механического прицела с выверочной мишенью
6. Отвинтить на пол - два оборота винты, крепящие шкалы угломера,
поставить против индекса грубой шкалы значение «30-00», а против индекса точной шкалы – «0» (рисунок 6.15, а) и завинтить винты.
Рисунок 6.15 – Установка значений угломера и угла возвышения
7. Отвинтить винты, крепящие точную шкалу углов возвышения и
индекс грубой шкалы, установить на шкалах «0» и завинтить винты (рисунок 6.15, б).
8. По уровню ТХП установить гранатомет горизонтально.
9. Отвинтить винты, крепящие продольный уровень прицела, вращением втулки вывести пузырек уровня на середину, после чего, удерживая от
вращения втулку, завинтить винты.
10. Вращением барабанчиков угломера и углов возвышения сбить
установки прицела, после чего совместить центральный знак сетки с перекрестием мишени, при этом ошибки могут быть не более +-«0-01» без учета
122
Гранатометный комплекс АГС-30
мертвого хода.
Выверка механического прицела
Установить мушку механического прицела в положение «5» (рисунок 6.16).
Рисунок 6.16 – Установка мушки механического прицела
Совместить перекрестие ТХП с правым перекрестием мишени, при
этом механический прицел должен быть наведен под нижний срез черного
круга мишени (см. рисунок 6.14).
6.4.2
Выверка оптического прицела по удаленной точке
Выверка оптического прицела по удаленной точке производится методом совмещения оптической оси прицела с осью канала ствола гранатомёта
и установки нулевых значений шкал и уровня прицела.
Выверка оптического прицела производится в следующем порядке:
1. Установить прицел в кронштейн приемника гранатомета и закрепить его (см. рисунок 6.12).
2. Выбрать на удалении не менее 500…600 метров от гранатомета хорошо видимую точку.
3. Вставить в ствол гранатомета ТХП.
4. С помощью механизмов наведения гранатомета, навести перекрестие сетки ТХП на удалённую точку и закрепить механизмы наведения (рисунок 6.17).
5. Вращением барабанчиков угломера и углов возвышения совместить
центральный знак сетки оптического прицела с выбранной точкой наводки.
6. Отвинтить на пол - два оборота винты, крепящие шкалы угломера,
поставить против индекса грудой шкалы значение «30-00», а против индекса точной шкалы – «0» (см. рисунок 6.15, а) и завинтить винты.
7. Отвинтить винты, крепящие точную шкалу углов возвышения и
индекс грубой шкалы, установить на шкалах «0» и завинтить винты (см. рисунок 6.15, б).
8. По уровню ТХП установить гранатомет горизонтально.
123
6 Техническое обслуживание комплекса
Рисунок 6.17 – Наведение перекрестия ТХП на удаленную точку
Рисунок 6.18 – Совмещение центрального знака сетки ПАГ-17-1
с точкой наводки
9. Если пузырек продольного уровня не находится в среднем положении, отвинтить винты, крепящие продольный уровень прицела, вращением
втулки вывести пузырек уровня на середину, после чего, удерживая от вращения втулку, завинтить винты.
10. Вращением барабанчиков угломера и углов возвышения сбить
установки прицела, после чего совместить центральный знак сетки с перекрестием мишени, при этом ошибки могут быть не более ±«0-01» без учета
мертвого хода.
