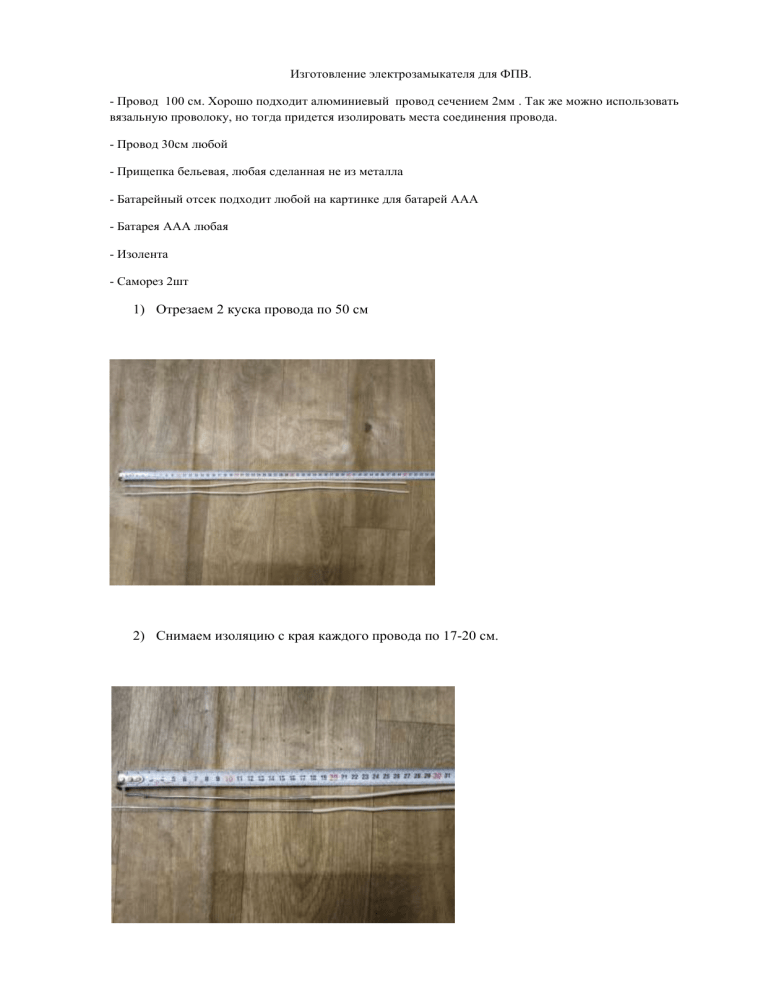

Изготовление электрозамыкателя для ФПВ.
- Провод 100 см. Хорошо подходит алюминиевый провод сечением 2мм . Так же можно использовать
вязальную проволоку, но тогда придется изолировать места соединения провода.
- Провод 30см любой
- Прищепка бельевая, любая сделанная не из металла
- Батарейный отсек подходит любой на картинке для батарей ААА
- Батарея AAA любая
- Изолента
- Саморез 2шт
1) Отрезаем 2 куска провода по 50 см
2) Снимаем изоляцию с края каждого провода по 17-20 см.
3) Снимаем изоляцию с края каждого провода по 1 см.
4) Загибаем проволоку с зачищенных концов в форме круга и продеваем один в другой
5) Скрепляем 2 провода изолентой примерно посередине изолированной части провода
––
6) В прищепку с внутренней стороны вкручиваем саморез
7) Отрезаем провод примерно 12-15 см. Снимаем изоляцию с каждого края примерно по 1 см.
8)
Наматываем провод на саморез в прищепке
9) Наматываем провод от батарейного отсека на саморез в прищепке.
10) В разрыв цепи подсоединяем эдпр (на картинке используется электроспичка)
