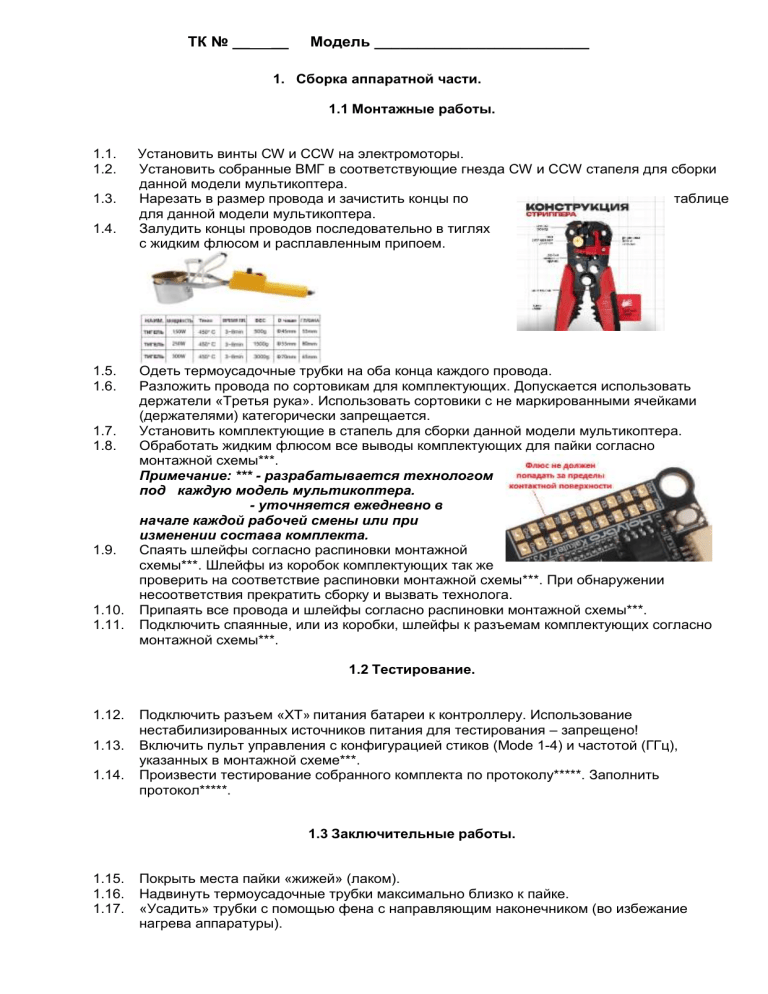

Технологическая карта сборки мультикоптера

ТК № __
__
Модель _________________________
1. Сборка аппаратной части.
1.1 Монтажные работы.
1.1.
1.2.
1.3.
1.4.
1.5.
1.6.
1.7.
1.8.
1.9.
1.10.
1.11.
Установить винты CW и CCW на электромоторы.
Установить собранные ВМГ в соответствующие гнезда CW и CCW стапеля для сборки
данной модели мультикоптера.
Нарезать в размер провода и зачистить концы по
таблице
для данной модели мультикоптера.
Залудить концы проводов последовательно в тиглях
с жидким флюсом и расплавленным припоем.
Одеть термоусадочные трубки на оба конца каждого провода.
Разложить провода по сортовикам для комплектующих. Допускается использовать
держатели «Третья рука». Использовать сортовики с не маркированными ячейками
(держателями) категорически запрещается.
Установить комплектующие в стапель для сборки данной модели мультикоптера.
Обработать жидким флюсом все выводы комплектующих для пайки согласно
монтажной схемы***.
Примечание: *** - разрабатывается технологом
под каждую модель мультикоптера.
- уточняется ежедневно в
начале каждой рабочей смены или при
изменении состава комплекта.
Спаять шлейфы согласно распиновки монтажной
схемы***. Шлейфы из коробок комплектующих так же
проверить на соответствие распиновки монтажной схемы***. При обнаружении
несоответствия прекратить сборку и вызвать технолога.
Припаять все провода и шлейфы согласно распиновки монтажной схемы***.
Подключить спаянные, или из коробки, шлейфы к разъемам комплектующих согласно
монтажной схемы***.
1.2 Тестирование.
1.12.
1.13.
1.14.
Подключить разъем «XT» питания батареи к контроллеру. Использование
нестабилизированных источников питания для тестирования – запрещено!
Включить пульт управления с конфигурацией стиков (Mode 1-4) и частотой (ГГц),
указанных в монтажной схеме***.
Произвести тестирование собранного комплекта по протоколу*****. Заполнить
протокол*****.
1.3 Заключительные работы.
1.15.
1.16.
1.17.
Покрыть места пайки «жижей» (лаком).
Надвинуть термоусадочные трубки максимально близко к пайке.
«Усадить» трубки с помощью фена с направляющим наконечником (во избежание
нагрева аппаратуры).
1.4 Меры безопасности.
1. Рабочее место должно быть освещено по нормам ГОСТ Р 55710-2013:
- Средняя освещённость на рабочих местах с постоянным пребыванием людей должна быть не менее
200 лк.
- Равномерность освещённости должна быть не менее 0,40 для зоны непосредственного окружения и
0,10 — для зоны периферии.
2. Электрические приборы, номинальное напряжение которых не превышает 250 В для однофазных
приборов и 480 В для других приборов, должны эксплуатироваться в соответствии с ГОСТ МЭК
60335-1-2008 (IEC 60335-1:2006 Household and similar electrical appliances – Safety).
3. Запрещается совмещать работы по п. 1.4; 1.8; 1.9 и 1.10 с основным рабочим местом монтажных
работ.
4. При проведении тестирования, раздел 1.2, тестировщики должны быть отделены перегородкой от
зоны тестирования, во избежание травматизма от разлета разрушившихся частей вращающихся
комплектующих, искр или взрыва компонентов. В зоне работ не должно быть лиц, не принимающих
непосредственного участия в работах.
1.5 Расходные материалы.
Наименование
Флюс
Припой
Силиконовые
провода
различных
цветовуказанных в
монтажной
схеме***.
Термоусадочные
трубки
(кембрики)
Двусторонний
скотч
Пластиковые
стяжки
Изолента
Марка
ТХ
ФИМ
Ортофосфорная кислота
(плотность 1,7) — 16%;
Спирит этиловый — 1,6%;
Вода — остальное
Сплав Вуда
68,5 0С
Сплав д’Арсе
79 0С
ПОСВ-50
ПОСВ-33
94 0С
130 0С
ПОС-61
190 0С
Проводка
электродвигателей
6AWG
55 А
Силовая проводка
22-28 AWG
0,644 - 0,321 мм
Примеч.
Промывка водой,
кистью
Для пайки и
лужения деталей,
чувствительных к
перегреву
Диаметров и цветов указанных в монтажной
схеме***
Винты и гайки
Разъёмы
Батарейные
пады и ремешки
Суперклей
(цианакрилат)
Пропеллерные
гайки CW и CCW
Колич.
M2 и M3
XT60 и XT30
Указаны в монтажной
схеме***
Указаны в монтажной
схеме***
Гайки самоконтрящиеся
Покупные комплектующие
Название
Модель
ТХ
Контроллер (FC)
Регулятор оборотов
(ESC)
SpeedyBee F405 V3
50A
SpeedyBee BLS 50A
50A
Колич.
1 к-т
Примеч.
30x30
