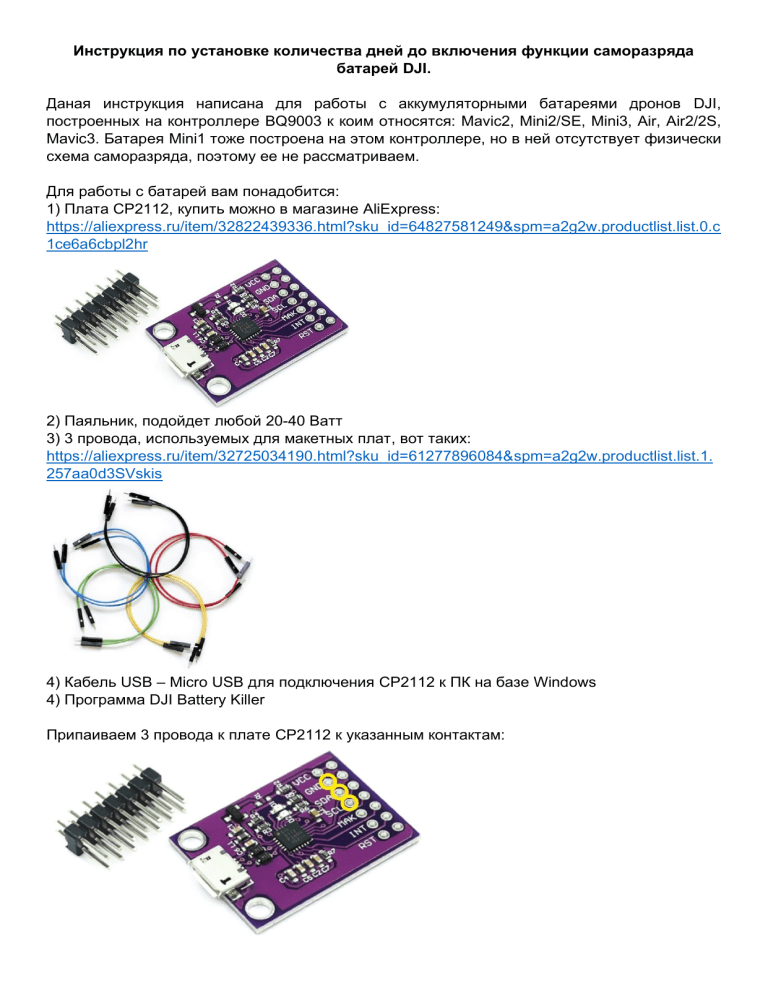

Инструкция по установке количества дней до включения функции саморазряда
батарей DJI.
Даная инструкция написана для работы с аккумуляторными батареями дронов DJI,
построенных на контроллере BQ9003 к коим относятся: Mavic2, Mini2/SE, Mini3, Air, Air2/2S,
Mavic3. Батарея Mini1 тоже построена на этом контроллере, но в ней отсутствует физически
схема саморазряда, поэтому ее не рассматриваем.
Для работы с батарей вам понадобится:
1) Плата CP2112, купить можно в магазине AliExpress:
https://aliexpress.ru/item/32822439336.html?sku_id=64827581249&spm=a2g2w.productlist.list.0.c
1ce6a6cbpl2hr
2) Паяльник, подойдет любой 20-40 Ватт
3) 3 провода, используемых для макетных плат, вот таких:
https://aliexpress.ru/item/32725034190.html?sku_id=61277896084&spm=a2g2w.productlist.list.1.
257aa0d3SVskis
4) Кабель USB – Micro USB для подключения CP2112 к ПК на базе Windows
4) Программа DJI Battery Killer
Припаиваем 3 провода к плате CP2112 к указанным контактам:
Подключаем плату CP2112 кабелем USB – MicroUSB к ПК под управлением Windows.
Смотрим в диспетчере устройств, появилось ли новое оборудование и установились ли на
него драйверы. Давно ставил, реально не помню, нужно ли скачивать для CP2112 драйвер
отдельно, напишите если нужно, найду, дам ссылку.
Скачиваем архив с программой DJI Battery Killer по моей ссылке, в архив я вложил файл
настройки, который автоматизирует процесс изменения настройки, для облегчения работы и
исключения ошибок. Если у вас есть данная программа, все равно скачайте именно мой
архив. Распаковываем, запускаем файл DJIBatteryKiller.exe.
Выбираем в выпадающем списке устройство, в названии которого обычно 8 символов,
состоящих из букв и цифр. Жмем Connect.
Должны увидеть следующую картину, говорящую о том, что CP2112 подключена успешно:
Справой стороны ока нажимаем кнопку Help. В появившемся окне выбираем свой
аккумулятор, внимательно смотрим расположение выводов GND, SCL, SDA. Нажимаем
кнопку ОК.
Вторые концы проводов вставляем в соответствующие контакты разъемов батарей. SDA –
SDA, SCL – SCL, GND - GND. Ни к каким другим контактам на плате CP2112 ничего
подключать не нужно!
В верхнем правом углу нажимаем кнопку Read info. На экран выводятся основные параметры
батареи.
Если появилась эта информация, значит батарея подключена правильно.
Перед любым действием с изменением параметров батареи делаем бэкап eeprom батареи,
если что-то пойдет не так, всегда можно будет восстановить.
В верхнем правом углу наживаем кнопку Unseal / FAS.
Если команда прошла без ошибок, увидите в окне надпись Chip in FAS = SEC1=xxxxxx01
В нижней части окна программы нажимаем на вкладку Firmware.
Нажимаем кнопку Boot Mode.
Должна появится надпись: Enter Boot Mode OK = 0x9200 = 37376
Далее нажимаем кнопку Read Eeprom.
Несколько секунд снизу бежит зеленая строка и на экране появляется надпись: Save
EEPROM file:
3QFPHARCA30KK2_BQ9003_BOOT_MODE_backup_EE_12.05.07_10.11.2022.bin – OK
Имя файла может быть другим, первые 14 символов – это серийный номер батареи, а в
конце файла дата создания.
Заходим в папку с программой, убеждаемся, что файл в папке присутствует.
Идем обратно в программу, нажимаем кнопку Exit Boot.
После этого, если у вам батарейка с кнопкой включения, батарейка включится, так и должно
быть. Можете оставить батарею включенной, можете выключить, на работу программы это
не влияет.
Еще раз нажимаем кнопку Unseal / FAS.
В нижней части окна выбираем вкладку Customization
В правой нижней части окна в выпадающем списке выбираете количество дней, с списке
будут возможность выбрать от 1 до 9 дей.
Ставим галочку напротив надписи use defaults.
Нажимаем кнопку Write.
Должна появится надпись Write Block 0x44 <= 4941 – OK.
Теперь нажимаем в правой части окна кнопку Reset Chip.
Видим надпись Reset chip successfull!
Если батарейка, имеющая кнопку, была выключена, то она снова включится.
Поздравляю вы самостоятельно изменили количество дней до включения функции
саморазряда батареи. Теперь ваша батарея разрядится до 60%, что соответствует самому
оптимальному режиму хранения. Во время процесса саморазряда батарея немного
нагревается и по ощущениям в руке будет теплой.
