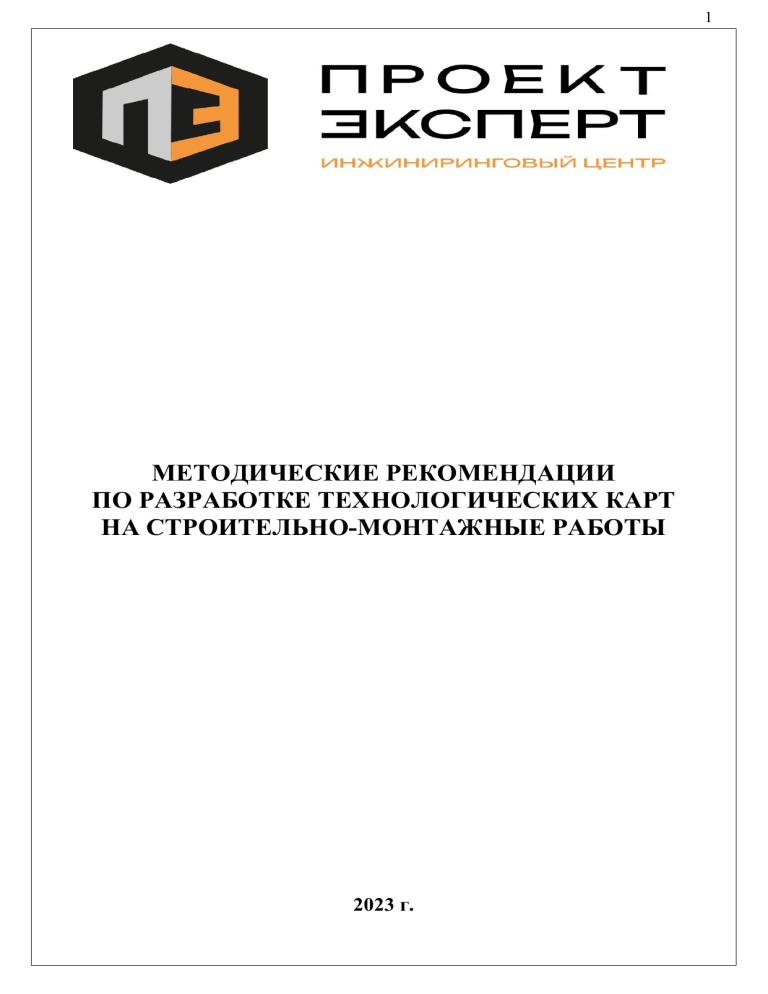

1 МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО РАЗРАБОТКЕ ТЕХНОЛОГИЧЕСКИХ КАРТ НА СТРОИТЕЛЬНО-МОНТАЖНЫЕ РАБОТЫ 2023 г. 2 СОДЕРЖАНИЕ 1. Введение 1 2. Состав «Технологической карты» 2 2.1. Титульный лист 3 2.2. Лист ознакомления и согласования технологической карты 4 2.3. Содержание 5 2.4. Пояснительная записка 6 2.4.1. Область применения 7 2.4.2. Организация и технология выполнения работ 8 2.4.3. Требования к качеству и приемке работ 2.4.4. Материально-технические ресурсы 2.4.5. Мероприятия по охране труда и безопасному ведению работ 2.4.6. Технико-экономические показатели 2.5. Графическая часть 3 1 Введение Технологические карты разрабатываются на работы, результатом которых являются законченные конструктивные элементы, а также здания и сооружения. При разработке технологических карт должны использоваться новые строительные материалы и технологии, конструкции, машины и механизмы. Технологические карты должны предусматривать: - применение технологических процессов, обеспечивающих требуемый уровень качества работ; - максимальная привязка к рабочей документации на данный вид работ, для которой требуется технологическая карта; - внедрение комплексной механизации работ с максимальным использованием наиболее производительных машин и средств малой механизации; - соблюдение правил охраны труда, техники безопасности, а также требований по противопожарной безопасности. Организационно-технологические решения, принимаемые в основу при разработке технологических карт, должны обеспечивать высокие технико-экономические показатели, качество и безопасность выполнения работ в соответствии с требованиями действующих норм и правил строительного производства. Исходными данными при разработке технологических карт является рабочая документация. Технологическую карту разрабатывать на основании МДС 12-29.2006. 4 2 Состав «Технологической карты» 2.1 Титульный лист. Пример оформления «Титульного листа»: 5 2.2 Лист ознакомления и согласования технологической карты. Пример оформления «Лист ознакомления и согласования технологической карты»: 6 7 2.3 Содержание технологической карты. Пример оформления «Содержание технологической карты»: 8 2.4 Пояснительная записка Технологическая карта (ТК) является частью организационно-технологической документации и определяет правила выполнения технологического процесса, выбор средств технологического обеспечения, строительных машин, оборудования, необходимых материальнотехнических ресурсов, требования к качеству и приемке работ, а также мероприятия по охране труда, безопасности, охране окружающей среды и пожарной безопасности. 1 Состав пояснительной записки технологической карты Пояснительная записка состоит из следующих разделов: 9 2.4.1. Область применения. В состав раздела «Область применения» приводятся: - характеристика конструктивных элементов и их частей или частей зданий и сооружений (со ссылкой на типовые, рабочие проекты и др. и в необходимых случаях с основными параметрами и схемами); - состав производимых видов работ, охватываемый картой; - характеристика условий и особенностей производства работ (природно-климатические, геологические, гидрогеологические, сменность и др.), принятых в карте; - указания о привязке карты к конкретному объекту и условиям строительства. Пример оформления раздела «Область применения»: 10 11 2.4.2. Организация и технология выполнения работ. В состав раздела «Организация и технология выполнения работ» приводятся: 1 Подготовительные работы: - Схему организации рабочей зоны строительной площадки с указанием зоны складирования материалов и конструкций; проходов и проездов; размещения машин, механизмов, лесов, подмостей; опасной зоны вокруг зданий и сооружений; размещения санитарно-бытовых помещений - Схемы расстановки машин, механизмов и оборудования с привязкой их к осям здания или сооружения с указанием опасных зон, способов их ограждения - Схемы транспортирования, складирования и хранения материалов и изделий - Требования к геодезическому обеспечению строительства, в том числе вынесенные в натуру реперные осевые знаки и высотные отметки - Данные об условиях производства работ: под открытым небом, под навесом или пленочным укрытием, в теплом помещении - Требования к температуре и влажности поверхностей, при которых возможно производство работ, например, отделочных устройств полов, а также приборы и инструменты, необходимые для замера этих параметров. 2 Основные виды работ (предусматривающие ТК): - описание технологии и организации производства работ; - особенности производства работ в зимних условиях; - Перечень строительных (технологических) процессов, последовательность и способы выполнения технологических операций; - Схемы строповки, установки, выверки, временного и постоянного закрепления сборных конструкций с указанием марок используемых устройств, их основных характеристик, очередности выполнения операций - Схемы выполнения строительных (технологических) процессов устройства отдельных конструкций здания (полы, отделка, кровля и др.). 3 Заключительные работы: - Указываются работы, которые выполняются после выполнения основных работ (например, демонтаж технологического оборудования, благоустройство территории, ликвидация строительной площадки и т.д.). 12 Пример оформления раздела «Организация и технология выполнения работ»: 13 14 15 16 17 18 19 20 2.4.3. Требования к качеству и приемке работ. В состав раздела «Требования к качеству и приемке работ» приводятся: В этом разделе мы приводим контролируемые параметры технологического процесса и операций контроля, размещение мест контроля, исполнителей, объемы и содержание операций контроля, методику и схемы измерений, правила документирования результатов контроля и принятия решений об исключении дефектной продукции из технологического процесса. Контроль качества в технологической карте как правило включает: Входной контроль проектной и технологической документации, применяемых строительных материалов, изделий и конструкций Операционный контроль технологического процесса Приемочный контроль качества выполненных работ, смонтированных конструкций и оборудования, построенных зданий и сооружений Оформление результатов контроля качества и приемки работ Входной контроль предусматривает проверку проектной и технологической документации, а также применяемых строительных материалов, изделий и конструкций. Входной контроль проектной и технологической документации предусматривает проверку ее легитимности, комплектности и полноты, наличия исходных данных для выполнения строительного (технологического) процесса, перечня работ, конструкций и оборудования, показателей их качества. В технологической карте предусматриваются методы контроля, средства, схемы правила выполнения измерений и испытаний, правила обработки результатов измерений и испытаний и их оценки, установленные стандартами и техническими условиями. Разрабатываются схемы входного контроля применяемых строительных материалов, изделий и конструкций; операционного контроля технологического процесса; приемочного контроля качества работ, смонтированных конструкций и оборудования, построенных зданий и сооружений. Основное назначение таких схем – показать производителю работ и рабочим места контроля качества. В разделе приводятся формы актов на скрытые работы и промежуточную приемку ответственных конструкций, а также на сдачу-приемку законченных работ и объектов. Основные данные и параметры, необходимые для контроля качества наши специалисты оформляют в табличной форме. 21 Пример оформления раздела «Требования к качеству и приемке работ»: 22 23 24 2.4.4. Материально-технические ресурсы. В состав раздела «Материально-технические ресурсы» приводятся: Машины и технологическое оборудование, требуемые для выполнения строительных процессов и операций, выбирается с учетом заданных сроков и нормативных показателей качества выполняемых строительно-монтажных работ, а также на основании отечественного и зарубежного опыта, сравнения вариантов механизации строительных и технологических процессов. Выбранные машины, механизмы и технологическое оборудование должно обеспечить плановые сроки и нормативные показатели качества работ. Мы составляем таблицу, в которой указываются основные технические характеристики, типы, марки, назначение и количество машин и оборудования для выполнения технологического процесса или операции на звено или бригаду. Перечень технологической оснастки, инструмента, инвентаря и приспособлений составляется аналогично перечню машин и технологического оборудования в табличной форме. Потребность в материалах и изделиях для выполнения технологического процесса и его операций в предусмотренных объемах определяется по рабочей документации с учетом действующих норм расхода материалов в строительстве (в том числе ведомственных и местных норм). Результаты расчета потребности в материалах и изделиях также оформляются в виде таблицы. Помимо всего в ТК должна быть таблица по средствам индивидуальной защиты (СИЗ) для рабочих в соответствии с выполняемыми работами в технологической карте (ТК). 25 Пример оформления раздела «Материально-технические ресурсы»: 26 27 2.4.5. Мероприятия по охране труда и безопасному ведению работ. В состав раздела «Мероприятия по охране труда и безопасному ведению работ» приводятся: При разработке технологической карты мы обращаем внимание не только на экономное и высококачественное выполнение строительных работ, но и на безопасное выполнение этих работ, включая в состав технологической карты нормативные требования и правила безопасности. Для этого разрабатывается раздел «Требования безопасности и охрана труда». Раздел содержит правила, решения и мероприятия, способствующие соблюдению минимально необходимых требований технических регламентов в строительстве, предусматривающих биологическую, механическую, пожарную, промышленную, химическую, электрическую безопасность, а также электромагнитную совместимость в части безопасности работы и оборудования. Правила, решения и мероприятия разрабатываются для защиты жизни и здоровья людей, имущества физических и юридических лиц, охраны окружающей среды, жизни животных и растений. В раздел включаются следующие требования по безопасности труда: Перечень опасных производственных факторов, связанных с технологией и условиями производства работ, и зоны действия опасных производственных факторов Решения по охране труда и технике безопасности, принятые для данного технологического процесса, приемы безопасной работы Мероприятия по обеспечению устойчивости отдельных конструкций и всего здания в процессе его возведения или разборки Схемы производства работ с указанием опасных зон, устройств и конструкций ограждений, предупреждающих надписей и знаков, способов освещения рабочих мест Правила безопасной эксплуатации машин, оборудования и их установки на рабочих местах Правила безопасной эксплуатации технологической оснастки, приспособлений, грузозахватных устройств Правила безопасного выполнения сварочных работ и работ, связанных с использованием открытого пламени Указания по применению индивидуальных и коллективных средств защиты при выполнении технологических процессов Мероприятия по предупреждению поражения электротоком Мероприятия по ограничению опасных зон вблизи мест перемещения грузов кранами В разделе включаются следующие требования пожарной безопасности: Решения по количеству въездов на строительную площадку, наличию проездов требуемой ширины, их количеству и расстояний между ними 28 Мероприятия по эвакуации рабочих с лесов и высотных сооружений Решения по складированию горючих материалов Порядок выполнения работ с горючими материалами, выдачи нарядов-допусков на производство работ Порядок использования электрических калориферов газовых горелок, воздухонагревателей Правила выполнения пожароопасных работ (окрасочных, с клеями, мастиками, битумами, полимерными и другими горючими материалами, огневых, газосварочных и паяльных) Оснащение рабочих мест (рабочей зоны) средствами пожаротушения: бочки с водой, ведра, емкости с песком, огнетушители Схемы эвакуации работающих в случае возникновения пожара Схемы опасных зон с установкой защитных и сигнальных ограждений; индивидуальных и коллективных средств защиты В раздел включаются требования по охране окружающей среды: Мероприятия по снятию и сохранению культурного слоя почвы Мероприятия по экологически безопасной эксплуатации машин и механизмов Мероприятия по обеспечению сохранности зеленых насаждений Требования к производству работ, ограничивающие уровень пыли, шума и вредных выбросов Мероприятия по сбору, удалению или переработке строительных отходов, возникающих в процессе работ при новом строительстве, реконструкции или разборке ветхих зданий Требование к оснащению строительной площадки устройствами для мытья колес строительных машин В разделе приводятся ссылки на действующие нормативные документы по безопасности и охране труда. 29 Пример оформления раздела «Мероприятия по охране труда и безопасному ведению работ»: 30 31 2.4.6. Технико-экономические показатели. (По необходимости в зависимости от объекта и Заказчика). В состав раздела «Технико-экономические показатели» приводятся: В этом разделе мы рассчитываем и приводим: Продолжительность выполнения работ Затраты труда и машинного времени Калькуляция затрат труда и машинного времени График производства работ Сметные расчеты затрат Продолжительность выполнения работ и нормативные затраты труда и машинного времени определяются на технологический процесс, на объект, на конструктивный элемент или часть здания (сооружения) на основе калькуляций затрат труда и машинного времени, а также графика производства работ. Продолжительность выполнения технологических процессов, затрат труда и машинного времени может определяться по исходным данным, предоставляемым Заказчиком (строительной организацией), при условии, что эти процессы выполняются постоянным коллективом при соблюдении нормативных требований качества. Калькуляция затрат труда и машинного времени оформляется в виде таблицы. В калькуляцию кроме основных включаются вспомогательные процессы, например, разгрузка, раскладка и складирование строительных конструкций и материалов в рабочей зоне, организация рабочих мест с установкой и закреплением средств подмащивания, приготовление и подача растворов и другие виды работ. Затраты труда и времени машины определяются произведением объемов работ по процессу или операции и соответствующих норм времени. Продолжительность технологического процесса и его операций определяется в часах (сменах) путем деления затрат труда рабочих на количество рабочих в звене (бригаде) или устанавливается по времени работы машины, если она является ведущей в данном технологическом процессе. На основании этих расчетов составляется график производства работ. Технико-экономические показатели технологической карты могут быть дополнены другими сметными расчетами для данной строительной организации, например, заработной платы рабочих, затрат на машины, на оборудование и оснастку, на строительные материалы и др. 32 Пример оформления раздела «Технико-экономические показатели»: 33 34 2.5 Графическая часть (По необходимости в зависимости от объекта и Заказчика). В состав раздела «Графическая часть» приводятся: Графическая часть технологической карты должна содержать: - схемы производства работ в плане и разрезе; - схемы организации рабочего места; - узлы, детали технологического процесса. На плане должно быть изображено: - все основные размеры здания; - размещение машин и механизмов, пути их движения, стоянки; - склады основных материалов и размещение приемных площадок для битумных и растворных смесей; - разбивка фронта работ на захватки и общее направление ведения работ; - дороги для подвоза конструкций, материалов и полуфабрикатов. На разрезах или видах сбоку должно быть указано: - разбивка фронта работ на ярусы; - размещение основных машин, механизмов, приспособлений, оборудования и инвентаря. Кроме того, на листах графической части в примечании должны быть отражены: - основные указания к производству и качеству работ. 35
