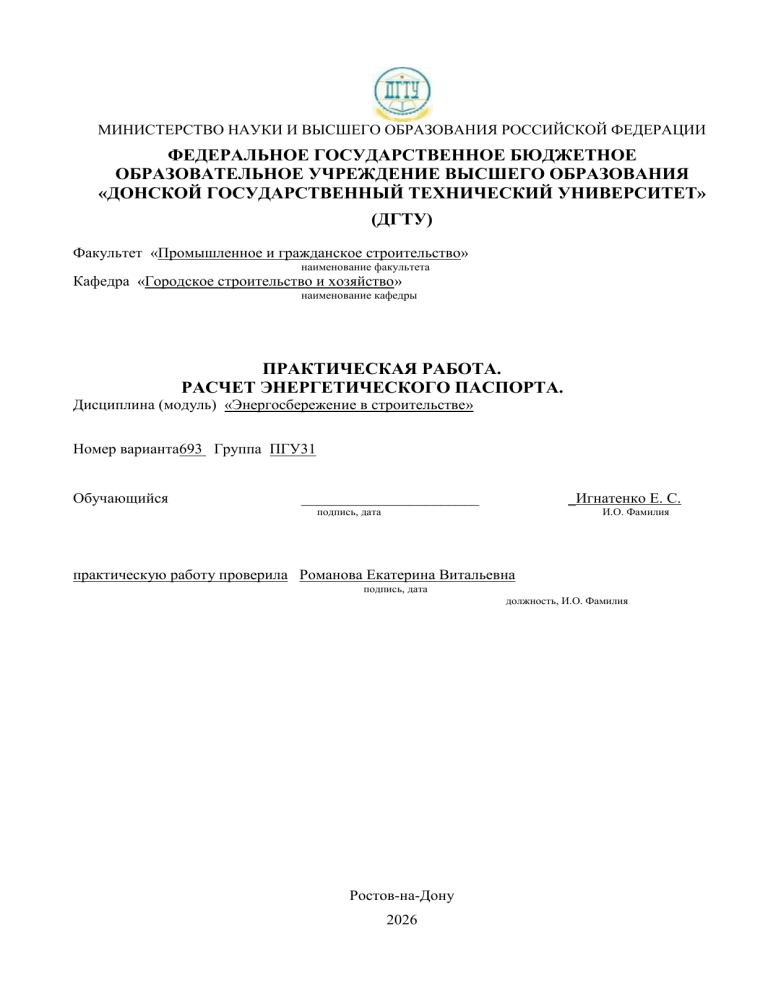

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«ДОНСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
(ДГТУ)
Факультет «Промышленное и гражданское строительство»
наименование факультета
Кафедра «Городское строительство и хозяйство»
наименование кафедры
ПРАКТИЧЕСКАЯ РАБОТА.
РАСЧЕТ ЭНЕРГЕТИЧЕСКОГО ПАСПОРТА.
Дисциплина (модуль) «Энергосбережение в строительстве»
Номер варианта693 Группа ПГУ31
Обучающийся
_Игнатенко Е. С.
_______________________
подпись, дата
И.О. Фамилия
практическую работу проверила Романова Екатерина Витальевна
подпись, дата
должность, И.О. Фамилия
Ростов-на-Дону
2026
ЦЕЛЬ РАБОТЫ
Выполнить теплотехнический расчёт наружной стены, покрытия (крыши) и
перекрытия над неотапливаемым подвалом для многоквартирного жилого дома в
городе Омск, определить необходимую толщину утеплителя, обеспечивающую
выполнение требований СП 50.13330.2024.
ИСХОДНЫЕ ДАННЫЕ:
1.1. Район строительства
· Город: Омск.
· Тип здания: МКД (жилое здание).
штукатурка 20 мм (λ=0,93);
монолитный железобетон160 мм (λ=2,04);
ЭППС (λ=0,034);
клеевой слой/армирующий5 мм (λ=0,7);
декоративная штукатурка 3мм (λ=0,7)
Железобетонная плита покрытия 200 мм(λ=1,92).
Пароизоляция (не
учитывается).
Уклонообразующий слой из керамзитобетона 40мм(λ=0,24).
Утеплитель –перлитовый песок, насыпной(λ=0,06),
Армированная цементно-песчаная стяжка 50 мм (λ=0,76).
Наплавляемая гидроизоляция (2 слоя не учитывается).
Чистовой пол –паркетная доска 15 мм(λ=0,15).
Стяжка цементно-песчаная 40 мм(λ=0,76).
Утеплитель –минеральная вата(λ=0,038)
Пароизоляция –полиэтиленовая плёнка (не учитывается).
Железобетонная плита перекрытия 160 мм(λ=1,92).
Штукатурка потолка(со стороны подвала)10 мм (λ=0,58).
1.2. КЛИМАТИЧЕСКИЕ ПАРАМЕТРЫ
Принимаются по СП 131.13330.2025 «Строительная климатология»:
параметр
Расчетная
температура
внутреннего воздуха
Средняя
температура
отопительного периода
Продолжительность
отопительного сезона
Расчетная
температура
наружного
воздуха
наиболее
холодной
пятидневки
(обеспеченность 0,92)
обозначение
tв
tот
значение
+20°С
(для
помещений)
-8,4°С
zот
221сут
tн
-37°С
жилых
Для жилых зданий отопительный период принимается для
среднесуточной температурой наружного воздуха не более 8 °С.
периода
со
1.3. Конструкции
Стена (в 3):
1. Штукатурка - 20 мм, a =0,93;
2. Монолитный железобетон - 160 мм, a= 2,04;
3. ЭППС (экструдированный пенополистирол) - утеплитель - a = 0,034;
4. Клеевой слой/армирующий - 5 мм, a = 0, 7;
5. Декоративная штукатурка - 3 мм, a = 0,7.
Крыша (вариант 9):
1. Железобетонная плита покрытия - 200 мм, a =1,92;
2. Пароизоляция (не учитывается);
3. Уклонообразующий слой из керамзитобетона - 40 мм, a = 0,24;
4. Утеплитель - перлитовый песок насыпной a= 0,06;
5. Бетонный пол (топпинг) - 40 мм, a = 1, 2;
6. Армированная стяжка - 70 мм, a = 0, 76;
7. Утеплитель - пеностекло - a = 0,07;
8. Пароизоляция;
9. Железобетонная плита - 200 мм, a = 1,92;
10. Штукатурка - 10 мм, a= 0,58.
Перекрытие над неотапливаемым подвалом (в 6):
1. Чистовой пол - паркетная доска - 15 мм, a = 0,15;
2. Стяжка цементно-песчаная - 40 мм, a = 0, 76;
3. Утеплитель - минеральная вата - a = 0, 038;
4. Пароизоляция - полиэтиленовая плёнка (не учитывается);
5. Железобетонная плита перекрытия - 160 мм, a= 1,92;
6. Штукатурка потолка (со стороны подвала) - 10 мм, a = 0,58.
2. Расчёт градусо-суток отопительного периода (ГСОП)
ГСОП определяется по формуле :
ГСОП = (tв - toт) • zот
ГСОП = (20 - (-8,4)) • 221 = 28,4 • 221 = 6276,4 °С•сут
ГСОП = 6276,4 °С-сут.
3. Определение нормируемых значений сопротивления теплопередаче
3.1. Общие положения
Нормируемое приведенное сопротивление теплопередаче определяется по формуле:
Ro норм =Rо треб •m p
Коэффициенты а и 6 принимаются по СП 50.13330.2024, таблица 3 для
соответствующих групп зданий и конструкций.
Для жилых зданий (категория1)
конструкция
Наружные стены
0,00035
Покрытия и чердачные 0,00045
перекрытия
Перекрытия
над 0,00045
неотапливаемыми
подвалами
a
3.2. Наружная стена
R треб =0,00035• 6276,4+1,4=2,1967+1.4=3,5967 м°С/Вт
R o норм =3,5967•1=3,5967 м°С/Вт
Для стены: R o норм =3,60 м2°С/Вт
3.3. Покрытие (крыша)
R треб =0,00045•6276,4+1,9=2,8244+1,9= 4,7244 м2°С/Вт
R треб= 4, 7244м°С/Вт
Для покрытия: Rнорм = 4, 72 м• °C/Вт.
3.4. Перекрытие над неотапливаемым подвалом
R треб =0,00045• 6276,4+1,9=2,8244+1.9=4,7244 м°С/Вт
Rнорм = 4, 7244м2• °C/Bт
Для покрытия: R 0 норм = 4, 72 м• °C/Вт.
4. Расчёт толщины утеплителя
4.1. Наружная стена (в 3)
Условное сопротивление теплопередаче:
R o усл = 1/a +∑ bi/ai +1/aн
Коэффициенты теплоотдачи:
ав = 8,7 B/(M• °С) - для стен;
а н= 23 BT/(M• °C) - для наружных стен в
холодный период.
Слои (без утеплителя):
b
1,4
1,9
1,9
слой
штукатурка
Монолитный железобетон
Клеевой слой
Декоративная штукатурка
итого
a,вт/м °С)
0,93
2,04
0,7
0,7
b,м
0,02
0,16
0.005
0.003
R 0усл =1/8,7+0,1113+1/23=0,1113+0,0435=0,2697 м2• °С/вт
Требуемое сопротивление утеплителя:
R утеп = R 0 норм -R усл =3,5967-0,2697=3,3270 м2• °С/вт
Толщина ЭППС:bутеп=R утеп •aутеп =3,3270•0,034 =0,1131 м
Принимаем толщину 120 мм (кратно 10 мм с запасом).
Проверка:R факт =
0,2697 +0,12/0,034 =0,2697+3,5294 =3,7991 м2
С/Вт > 3, 5967
Условие выполняется.
Для стены принимаем утеплитель - ЭППС толщиной 120 мм.
4.2. Покрытие (крыша, в 9)
Для покрытия:
aв= 8, 7 Вт/(м. °C);
ан =23 Вт/(м. °C);
Слои (без основного утеплителя - перлитового песка):
слой
B,м
a Вт/(м. °C);
штукатурка
Ж/б плита
пароизоляция
керамзинбетон
Бетонный пол
Армированная
стяжка
пеностекло
пароизоляция
Ж б плита
итог
R=b /м2°С/вт
0,01
0,2
0,04
0,04
0.07
0,58
1,92
0,24
1,2
0,76
0,0172
0,1042
Не уч.
0,1667
0,0333
0,921
0,2
0,07
0,92
Не уч.
Не уч
0,1042
0,5177
Требуемое сопротивление утеплителя
Rутеп = 4, 7244 - 0,6761 = 4,0483 м • °С/Вт
Толщина перлитового песка:бутеп = 4, 0483 • 0,06 = 0, 2429 м
Принимаем толщину 250 мм.
Проверка: Rфакт = 0,6761 +0, 25= 0,6761+4,1667 = 4,8428 M2
С/Вт > 4, 7244
Условие выполняется.
Для покрытия принимаем утеплитель - перлитовый песок толщиной 250 мм.
4.3. Перекрытие над неотапливаемым подвалом (в 6)
Для перекрытия над неотапливаемым подвалом:
aв= 8,7 Bт/(M. °C);
aн= 12 Bт/(M• °C) - для перекрытий наднеотапливаемыми подвалами.
Слои (без утеплителя - минеральной ваты):
слой
b
a
R= b/a
Паркетная доска
0,015
0,015
0,1000
Стяжка цементно 0,04
0,76
0,0526
песчаная
пароизоляция
Не уч.
Ж
б
плита 0,16
1,92
0,0833
перекрытия
Штукатурка
0,01
0,58
0,0172
потолка
итого
0,2531
R0 усл=1/8,7+ 0,2531 +1/12= 0,1149 + 0, 2531 + 0,0833 = 0, 4513 м2• °C/Вт
Требуемое сопротивление утеплителя:
Rутеп = 4,7244 - 0,4513 = 4, 2731 м2• °С/Вт
Толщина минеральной ваты:
Rутеп = 4, 2731 • 0,038 = 0, 1624 м
Принимаем толщину 170 мм (кратно 10 мм).
Проверка
R 0факт = 0, 4513 +0,17/0,038= 0,4513 + 4, 4737 = 4, 9250 м2, С/Вт > 4, 7244
Толщина минеральной ваты:бутеп=4,2731•0,038= 0,1624 M
Принимаем толщину 170 мм (кратно 10 мм).
Проверка:
Rфакт = 0,4513 +0.17/0.038=0,4513+4,4737=4,9250 M.
С/Вт > 4, 7244
Условие выполняется.
Для перекрытия принимаем утеплитель - минеральная вата толщиной 170 мм.
5. Проверка температурного перепада на внутренней поверхности
Температурный перепад определяется по формуле:
T0= n•(tв-tн)/aв•R0 факт
для наружных стен - 4,0 °С;
• для покрытий - 3,0 °C;
• для перекрытий над подвалами - 2,0 °С.
5.1. Стена
n = 1 (наружная стена):
t0=1•(20-(-37))/8,7•3,7991=57/33,05=1,72°C < 4, 0
условие выполняется
5.2. Покрытие
n = 1:
t0=57/8,7•4,8428=57/42,13=1,35 C < 3, 0
условие выполняется
5.3. Перекрытие над подвалом
n = 0,6 (для перекрытий над неотапливаемыми подвалами):
0, 6 - 57
to =0,6•57/8.7•4,9250= 34,2/42.85=0,80 °C < 2,0
Условие выполняется.
