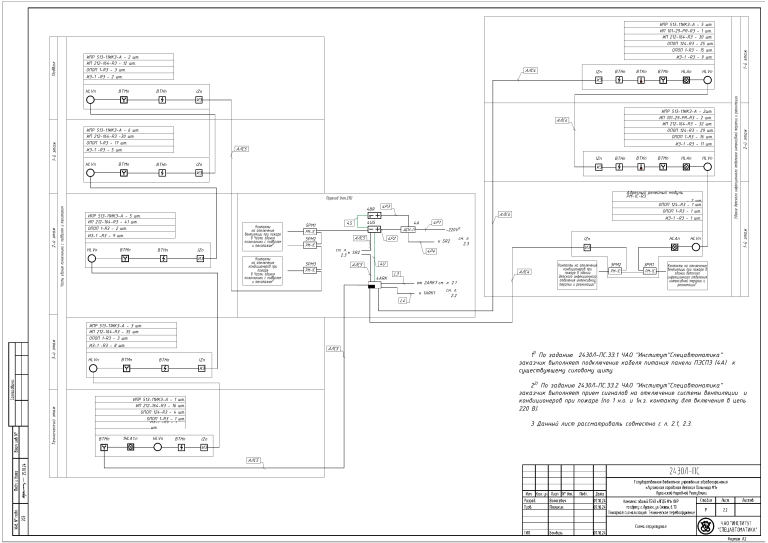

Схема структурная пожарной сигнализации поликлиники и детского отделения

BTHn
BTКn
BTMn
HLAn
HLVn
ИЗ
BTHn
IZn
ИЗ
ИПР 513-11ИКЗ-А - 2шт.
ИП 101-29-PR-R3 - 2 шт.
ИП 212-164-R3 - 32 шт.
ОПОП 124-R3 - 29 шт.
ОПОП 1-R3 - 16 шт.
ИЗ-1 -R3 - 11 шт.
АЛС4
1-й этаж
ИПР 513-11ИКЗ-А - 6 шт.
ИП 212-164-R3 -30 шт.
ОПОП 1-R3 - 17 шт.
ИЗ-1 -R3 - 5 шт.
АЛС5
IZn
HLVn
BTMn
BTHn
IZn
BTHn
BTКn
BTMn
HLAn
HLVn
ИЗ
ИЗ
Адресный релейный модуль
РМ-1C-R3
Часть здания поликлиники с подвалом и техэтажом
2-й этаж
Переход (пом.210)
4BR
ИПР 513-11ИКЗ-А - 5 шт.
ИП 212-164-R3 - 41 шт.
ОПОП 1-R3 - 2 шт.
ИЗ-1 -R3 - 9 шт.
HLVn
BTMn
Контакты
на отключение
вентиляции при пожаре
в Части здания
поликлиники с подвалом
и техэтажом2)
BTHn
Контакты
на отключение
кондиционеров при
пожаре
в Части здания
поликлиники с подвалом
и техэтажом2)
АЛС4
4А
ЩУ-П
АЛС5
5PM3
РМ-1C
АЛС5
4P1
~220V1)
4P2
к SR2
см. л.
к SR2
2.3
IZn
ИЗ
4P3
*
4UG
4S
5PM1
РМ-1C
5PM2
РМ-1C
- 2 шт.
ОПОП 124-R3 - 1 шт.
ОПОП 1-R3 - 1 шт.
ИЗ-1 -R3 - 1 шт.
2-й этаж
BTMn
IZn
см. л.
2.3
4U
АЛС4
L3
от 2ARK7 см. л. 2.1
см. л.
к 1ARK1
2.2
HLVn
ИЗ
4P4
4ARK
HLAn
IZn
Контакты на отключение
кондиционеров при
пожаре в здании
детского инфекционного
отделения интенсивной
терапии и реанимации2)
3PM2
РМ-1C
3PM1
РМ-1C
1-й этаж
HLVn
АЛС4
Здание детского инфекционного отделения интенсивной терапии и реанимации
Подвал
ИПР 513-11ИКЗ-А - 2 шт.
ИП 212-164-R3 - 12 шт.
ОПОП 1-R3 - 3 шт.
ИЗ-1 -R3 - 2 шт.
1-й этаж
ИПР 513-11ИКЗ-А - 5 шт.
ИП 101-29-PR-R3 - 1 шт.
ИП 212-164-R3 - 30 шт.
ОПОП 124-R3 - 25 шт.
ОПОП 1-R3 - 15 шт.
ИЗ-1 -R3 - 9 шт.
Контакты на отключение
вентиляции при пожаре в
здании детского
инфекционного отделения
интенсивной терапии
и
реанимации2)
3-й этаж
L4
ИПР 513-11ИКЗ-А - 3 шт.
ИП 212-164-R3 - 35 шт.
ОПОП 1-R3 - 3 шт.
ИЗ-1 -R3 - 8 шт.
HLVn
BTMn
АЛС5
BTHn
IZn
Технический этаж
ИЗ
22) По заданию 2430Л-ПС.ЗЗ.2 ЧАО "Институт"Спецавтоматика"
заказчик выполняет прием сигналов на отключение системы вентиляции и
кондиционеров при пожаре (по 1 н.о. и 1н.з. контакту для включения в цепь
220 В).
ИПР 513-11ИКЗ-А - 1 шт.
ИП 212-164-R3 - 16 шт.
ОПОП 124-R3 - 4 шт.
ОПОП 1-R3 - 1 шт.
ИЗ-1 -R3 - 1
шт.
BTMn
1HLA1.n
HLVn
BTHn
11) По заданию 2430Л-ПС.ЗЗ.1 ЧАО "Институт"Спецавтоматика"
заказчик выполняет подключение кабеля питания панели ПЭСПЗ (4А) к
существующему силовому щиту.
3 Данный лист рассматривать совместно с л. 2.1, 2.3.
IZn
ИЗ
АЛС5
