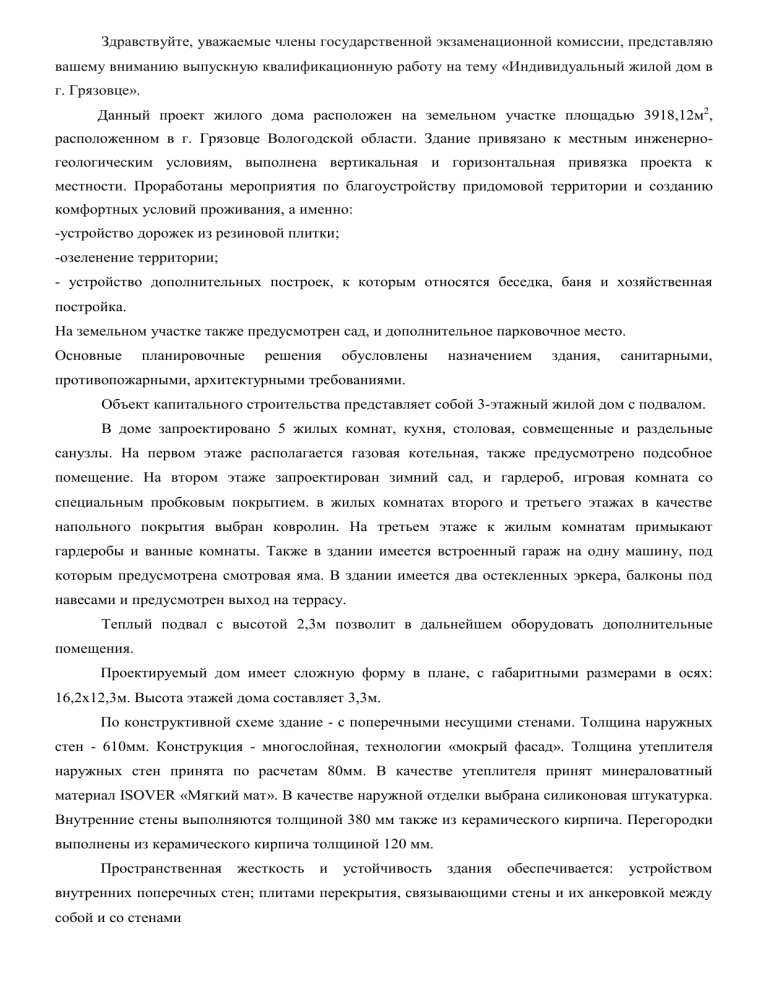

Здравствуйте, уважаемые члены государственной экзаменационной комиссии, представляю
вашему вниманию выпускную квалификационную работу на тему «Индивидуальный жилой дом в
г. Грязовце».
Данный проект жилого дома расположен на земельном участке площадью 3918,12м2,
расположенном в г. Грязовце Вологодской области. Здание привязано к местным инженерногеологическим условиям, выполнена вертикальная и горизонтальная привязка проекта к
местности. Проработаны мероприятия по благоустройству придомовой территории и созданию
комфортных условий проживания, а именно:
-устройство дорожек из резиновой плитки;
-озеленение территории;
- устройство дополнительных построек, к которым относятся беседка, баня и хозяйственная
постройка.
На земельном участке также предусмотрен сад, и дополнительное парковочное место.
Основные
планировочные
решения
обусловлены
назначением
здания,
санитарными,
противопожарными, архитектурными требованиями.
Объект капитального строительства представляет собой 3-этажный жилой дом с подвалом.
В доме запроектировано 5 жилых комнат, кухня, столовая, совмещенные и раздельные
санузлы. На первом этаже располагается газовая котельная, также предусмотрено подсобное
помещение. На втором этаже запроектирован зимний сад, и гардероб, игровая комната со
специальным пробковым покрытием. в жилых комнатах второго и третьего этажах в качестве
напольного покрытия выбран ковролин. На третьем этаже к жилым комнатам примыкают
гардеробы и ванные комнаты. Также в здании имеется встроенный гараж на одну машину, под
которым предусмотрена смотровая яма. В здании имеется два остекленных эркера, балконы под
навесами и предусмотрен выход на террасу.
Теплый подвал с высотой 2,3м позволит в дальнейшем оборудовать дополнительные
помещения.
Проектируемый дом имеет сложную форму в плане, с габаритными размерами в осях:
16,2х12,3м. Высота этажей дома составляет 3,3м.
По конструктивной схеме здание - с поперечными несущими стенами. Толщина наружных
стен - 610мм. Конструкция - многослойная, технологии «мокрый фасад». Толщина утеплителя
наружных стен принята по расчетам 80мм. В качестве утеплителя принят минераловатный
материал ISOVER «Мягкий мат». В качестве наружной отделки выбрана силиконовая штукатурка.
Внутренние стены выполняются толщиной 380 мм также из керамического кирпича. Перегородки
выполнены из керамического кирпича толщиной 120 мм.
Пространственная жесткость и устойчивость здания обеспечивается:
устройством
внутренних поперечных стен; плитами перекрытия, связывающими стены и их анкеровкой между
собой и со стенами
крыша в данном проекте многоскатная в качестве покрытия используется мягкая черепица.
Водоотвод с покрытия организованный наружный
Для сообщения между этажами запроектирована деревянная лестница, для безопасного
передвижения предусмотрено ограждение высотой 900мм с поручнями.
В проекте приняты двухкамерные оконные блоки из ПВХ профилей по ГОСТ 30674-99.
Также в проекте принято специальное панорамное, усиленное остекление с двухкамерным
стеклопакетом.
Наружные двери в дом приняты деревянными с дополнительным утеплением, внутренние
двери из дерева, а на балконах приняты с оконным остеклением.
Фундаменты ленточные запроектированы из железобетонных плит в соответствии с ГОСТ
13580-85 и сборных бетонных блоков стен подвала в соответствии с ГОСТ 13579-78*.
В расчетно-конструктивной части мной был выполнен расчет фундамента по оси 4
Также произведен расчет 6 монолитного участка.
На следующем этапе дипломного проекта разработана технологическая карта на кладочно
монтажный цикл первого этажа. Составлен график производства работ, калькуляция трудовых
затрат, подобран гусеничный кран МКГ-40. Продолжительность кладочно-монтажного цикла первого
этажа составила 18,5 дней, бригада из 7 человек.
В организационном разделе составлен календарный план производства работ. Планируемая
продолжительность строительства 133 дней. Максимальная численность рабочих – 7 человек.
В составе проекта разработан Стройгенплан, на котором показаны опасные зоны работы
крана, склады, временные административно-бытовые помещения, пожарные гидранты, временные
дороги. Площадка оснащена временными сетями - электрической и водопроводной. С целью
пожарной безопасности установлен пожарный гидрант, щиты со средствами пожаротушения,
ящик с песком.
В дипломном проекте составлены локальные сметы на общестроительные работы, на
санитарно-технические и электромонтажные работы, объектная смета, сводный сметный расчет и
технико-экономические показатели.
Стоимость строительства составила 23 175 060 руб.
Стоимость 1 кв. м. – 45.76 тыс. руб.
Спасибо за внимание. Доклад окончен.
Горизонтальная привязка осуществляется путем привязки разбивочных осей здания к опорным
точкам топографического плана.
Вертикальная привязка – привязка здания к местности рельефа
это определение абсолютной отметки уровня чистого пола 1-го этажа, т.е. начала отсчета
относительных отметок (0,000) относительно балтийской системе координат
Ширина подошвы – нагрузки
Глубина подошвы –от глубины промерзания, вида грунтов и конструкции здания
Черная отметка - существующая
Красная отметка – проектная
