Видеопередатчик BeastFPV 6.0-7.2ghz 10W 64CH

BEASTFPV 6.0-7.2GHz 64CH 10W VTX
BEASTFPV.RU

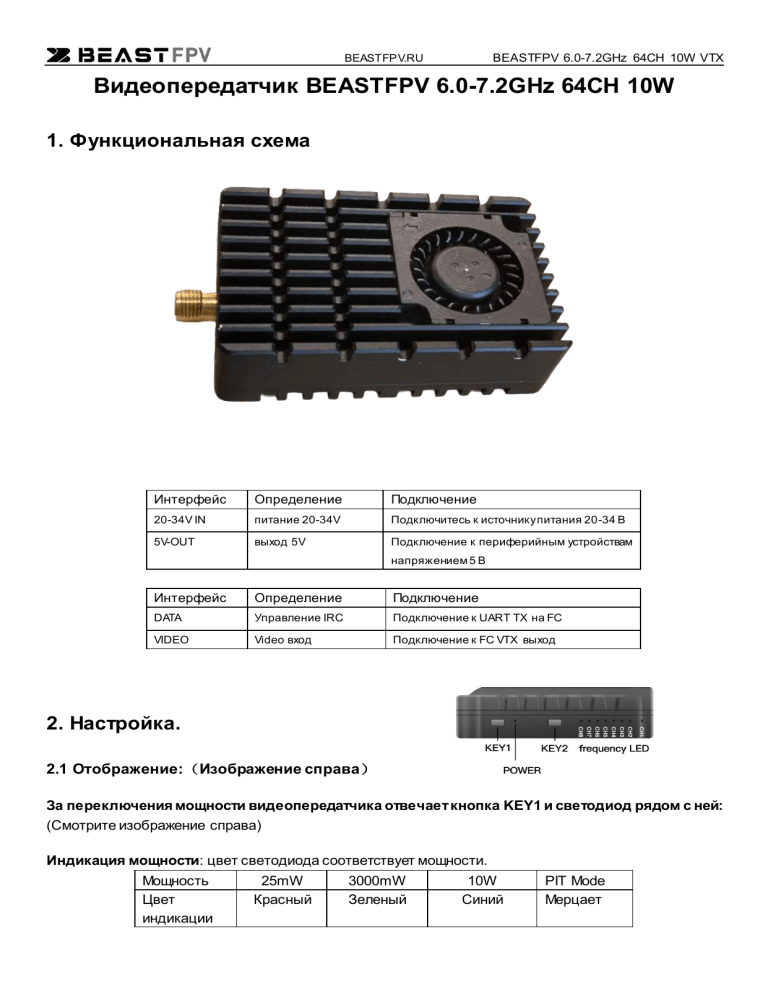

Видеопередатчик BEASTFPV 6.0-7.2GHz 64CH 10W
1. Функциональная схема
Интерфейс
Определение
Подключение
20-34V IN
питание 20-34V
Подключитесь к источнику питания 20-34 В
5V-OUT
выход 5V
Подключение к периферийным устройствам
напряжением 5 В
Интерфейс
Определение
Подключение
DATA
Управление IRC
Подключение к UART TX на FC
VIDEO
Video вход
Подключение к FC VTX выход
2. Настройка.
2.1 Отображение:（Изображение справа）
За переключения мощности видеопередатчика отвечает кнопка KEY1 и светодиод рядом с ней:
(Смотрите изображение справа)
Индикация мощности: цвет светодиода соответствует мощности.
Мощность
Цвет
индикации
25mW
Красный
3000mW
Зеленый
10W
Синий
PIT Mode
Мерцает
BEASTFPV.RU
BEASTFPV 6.0-7.2GHz 64CH 10W VTX
Настройка мощности:
Короткое нажатие на KEY1 позволяет переключать мощность.
Двойное нажатие KEY1, запускает или останавливает режим PIT.
Переключение частотных диапазонов и каналов с помощью
Кнопки KEY2 (Изображение справа)
1) CH – обозначение каналов по порядку: CH1 – канал 1, CH2 канал 2, и т.д (Смотрите “Таблица частот”)
2) FR – обозначение частотной сетки: FR1 – частотная сетка А,
FR2 – частотная сетка B, и т.д.(Смотрите “Таблица частот”)
3) Один светодиод горит рядом с обозначением CH – выбранный канал: (горит первый (CH1)
светодиод – канал 1, горит второй (CH2) светодиод – канал 2, и т.д.).
4) Горит два светодиода напротив FR - выбранная частотная сетка: (горит первый (CH1) и второй
(CH2) светодиод – частотная сетка FR1 (A диапазон), горит второй (CH2) и третий (CH3) светодиод
– частотная сетка FR2 (B диапазон) …
BEASTFPV.RU
BEASTFPV 6.0-7.2GHz 64CH 10W VTX
3. Таблица частот и максимальной мощности от производителя
CH
CH1
CH2
CH3
CH4
CH5
CH6
CH7
CH8
6110
6130
6150
6170
6190
6210
6230
6250
16W
16W
15W
15W
15W
15W
15W
15W
6270
6290
6310
6330
6350
6370
6390
6410
14W
14W
13W
13W
13W
12W
12W
12W
6430
6450
6470
6490
6510
6530
6550
6570
12W
12W
12W
12W
12W
12W
12W
12W
6590
6610
6630
6650
6670
6690
6710
6730
12W
12W
12W
12W
12W
11W
11W
11W
6750
6770
6790
6810
6830
6850
6870
6890
11W
11W
11W
11W
11W
10.5W
11W
11W
6910
6930
6950
6970
6990
7010
7030
7050
10.8W
10.9W
10.5W
10.6W
10.5W
11W
11.3W
11.6W
7070
7090
7110
7130
7150
7170
7190
7210
10.8W
10.4W
10.7W
10.1W
10.2W
10.1W
10.1W
10W
6115
6265
6425
6585
6745
6905
7065
7185
15.5W
15W
12.5W
12W
11.6W
10.5W
10.7W
10W
FR
BAND A
BAND B
BAND C
BAND D
BAND E
BAND F
BAND G
BAND H
Оригинальная таблица в формате JSON доступна на сайте BEASTFPV.RU в карточке товара в
разделе “Инструкции” или у менеджера магазина по запросу.
Передатчик поддерживает переключение частот с шагом В 1МГц прямо через таблицу частот в
BetaFlight Configurator, вы можете выставить любые частоты в пределах от 6110 – 7210МГц.
Для корректной работы видеопередатчика по протоколу IRC Tramp на полётных контроллерах
сторонних производителей может потребоваться загрузка подменной частотной сетки. Это
связано с ограничениями разрешённых частот, установленными в прошивках данных
контроллеров. Ниже представлена подменная сетка частот, она доступна на нашем сайте в
карточке товара в разделе “Инструкции” или у менеджера магазина по запросу.
Рекомендуем заранее уточнять совместимость и условия настройки перед покупкой.
BEASTFPV.RU
BEASTFPV 6.0-7.2GHz 64CH 10W VTX
4. Настройка видеопередатчика
Чтобы настроить видеопередатчик в ручном режиме, важно отключить функцию IRC в настройках
“порты” BetaFlight, если она была включена ранее (как это сделать, смотрите на скриншоте ниже).
В противном случае, если вы этого не сделаете, вы не сможете настроить видеопередатчик вручную.
После отключения функции IRC вам необходимо разблокировать видеопередатчик (при
выходе с завода видеопередатчик изначально заблокирован, и ручная настройка недоступна).
Если светодиодный индикатор питания всегда горит красным (не мигает), вам необходимо
нажать и удерживать KEY 1 в течение 15 секунд, чтобы разблокировать питание.
1) В разблокированном состоянии: светодиодный индикатор питания мигает.
2) В заблокированном состоянии: светодиодный индикатор питания горит всегда.
Регулировка мощности: Этот видеопередатчик имеет 3 уровня мощности: 25/3000/10000 МВт.
BEASTFPV.RU
BEASTFPV 6.0-7.2GHz 64CH 10W VTX
Мощность выбирается по порядку однократным нажатием на KEY1. Цвет индикатора питания
соответствует выбранной мощности. Чтобы сохранить выбранную мощность, необходимо подождать
5 секунд; после выбора мощности видеопередатчик сохранит это значение.
Настройка частотной сетки и каналов:
Настройка частотной сетки: Чтобы настроить частотную сетку, вам необходимо нажать KEY2 и
удерживать ее в течение 2 секунд. Видеопередатчик перейдет в режим настройки частотной сетки,
однократное нажатие кнопки поможет вам выбрать диапазон по порядку. Чтобы сохранить выбранную
таблицу диапазонов (частотную сетку), необходимо подождать 5 секунд и таблица диапазонов будет
сохранена. (При выборе таблицы диапазонов индикатор FR мигает, а остальные индикаторы гаснут).
Настройка каналов: Для переключения каналов видеопередатчика вам необходимо нажать KEY2
один раз и выбрать нужный канал. Чтобы сохранить выбранный канал, необходимо подождать 5
секунд, канал будет сохранен.
Настройка PIT /PIT mode： 1) Двойное нажатие на KEY1 позволяет включить или отключить PIT
настройку 2) Включите PIT настройку в меню OSD.
5. Настройка видеопередатчика с помощью BetaFlight.
Для настройки видеопередатчика с помощью программы BetaFlight, необходимо подключить
сигнальный провод DATA. К свободному UART порту на полетном контроллере (порт TX) – это
необходимо для настройки видеопередатчика через IRC.
После этого зайти в программу BetaFlight, и перейти в раздел “порты”, в последней вкладке
“периферия”, необходимо выбрать “VTX (IRC Tramp)” в соответствующем UART порте. (Смотрите
скриншот ниже. (на скриншоте приведен пример UART порта под номером 4. Провод DATA был
припаян в порт TX4 на полетном контроллере и в разделе “порты” был выбран UART4).
После выбора настроек, необходимо нажать: “Сохранить и Перезагрузить” для применения
настроек.
Далее необходимо перейти в раздел “Видеопередатчик” и добавить VTX таблицу (VTX таблица,
есть на сайте в разделе “Инструкции”) “Загрузить из файла” и выбрать файл c расширением .JSON.
После этого вы можете выбрать нужную вам сетку (диапазонов частот), выбрать нужный канал и
мощность. В конце необходимо нажать “Сохранить” для применения настроек.
BEASTFPV.RU
BEASTFPV 6.0-7.2GHz 64CH 10W VTX
Примечание: Из-за официального ограничения Betaflight на частоту переключения IRC, равную 5999,
вы не можете использовать стандартный конфигуратор Betaflight для управления VTX на частоте 67,2 ГГц. Пожалуйста, свяжитесь с нами для получения обновленной прошивки Betaflight Configurator.
6. Спецификация видеопередатчика.
Напряжение
20-34V
Рабочий ток
≤500mA@20V, 3000mW
≤2000mA@20V, 10000mW
Выходная мощность
PIT/25mW/3000mW10W
Частотный диапазон
6.0GHz – 7.2GHz
Количество каналов
64CH
Разъем антенны
SMA
Формат видео
NTSC / PAL
VTX protocol
VTX(IRC-TRAMP)
Размер
67.5 х 32.5 х 20.5 мм
BEASTFPV.RU
7. Тест мощности RF.
BEASTFPV 6.0-7.2GHz 64CH 10W VTX
BEASTFPV.RU
BEASTFPV 6.0-7.2GHz 64CH 10W VTX
BEASTFPV.RU
BEASTFPV 6.0-7.2GHz 64CH 10W VTX
BEASTFPV.RU
BEASTFPV 6.0-7.2GHz 64CH 10W VTX
9. Ответы на часто задаваемые вопросы
- Что делать, если не работает кнопка переключения частот/мощности?
Отпаять белый провод DATA идущий от полетного контроллера к передатчику или отключить функцию
IRC TRAMP через конфигуратор. Кнопка может не работать только в двух случаях:
1. Она повреждена физически
2. Конфликт между FC и VTX по протоколу IRC TRAMP (см. замечание выше)
После разрыва связи между полетным контроллером и передатчиком, последний должен заработать
в штатном режиме, но теперь управление передатчиком будет осуществляться только через кнопки.
- Как правильно организовать питание для передатчика?
Так как передатчик повышенной мощности, линия питания у него сдвоенная (два черных и два красных
провода рядом), это сделано для того, чтобы передатчик без проблем выходил на максимальную
мощность без просадок. Поэтому, 4 этих провода должны быть подключаться параллельно к од ним и
тем же точкам питания – два красных вместе на одну точку (+питания), два черных вместе на другую
(- питания). Минус – это GND на полетном контроллере или черный провод на АКБ, Плюс – это +25В
на АКБ.
Самый лучший и безопасный вариант питания передатчика – через отдельный понижающий
преобразователь BEC 20-26В 3-5А, в таком формате передатчик не будет нагружать
стабилизаторы FC и безопасно включаться от любого АКБ.
Мы настоятельно рекомендуем питать передатчики напряжением НЕ ВЫШЕ 25В (6S) при питании
напрямую от АКБ, напряжение в 34В является максимально допустимым для входа питания, а в
момент включения дрона от АКБ 36В (8S) в цепи питания передатчика происходит резкий всплеск
напряжения и тока из-за конденсатора, припаянного на ESC. Если всплеск будет слишком мощным,
то входной стабилизатор самого передатчика с большой долей вероятности – выйдет из строя.
Сопровождаться это будет характерным белым дымом и запахом гари. В таком состоянии передатчик
уже никогда не выйдет на максимальную мощность!
- Как лучше всего расположить передатчик с антенной на раме дрона?
Передатчик со встроенным активным охлаждением требует к себе особого отношения. Его
необходимо расположить в открытой части рамы, где воздух спокойно может проходить сквозь эту
часть. Активную часть антенны необходимо вынести за пределы рамы, это необходимо для
свободного проницания радиосигнала сквозь неё.
Оптимальным вариантом расположения в любом исполнении дрона является заднее расположение
передатчика и аккуратный вынос антенны под 45 градусов относительно горизонта вдоль длины рамы.
BEASTFPV.RU
BEASTFPV 6.0-7.2GHz 64CH 10W VTX
10. Обратная связь.
Если у вас есть вопросы по устройству, идеи по его улучшению или вы столкнулись с проблемами в
работе - обязательно сообщите нам об этом:
