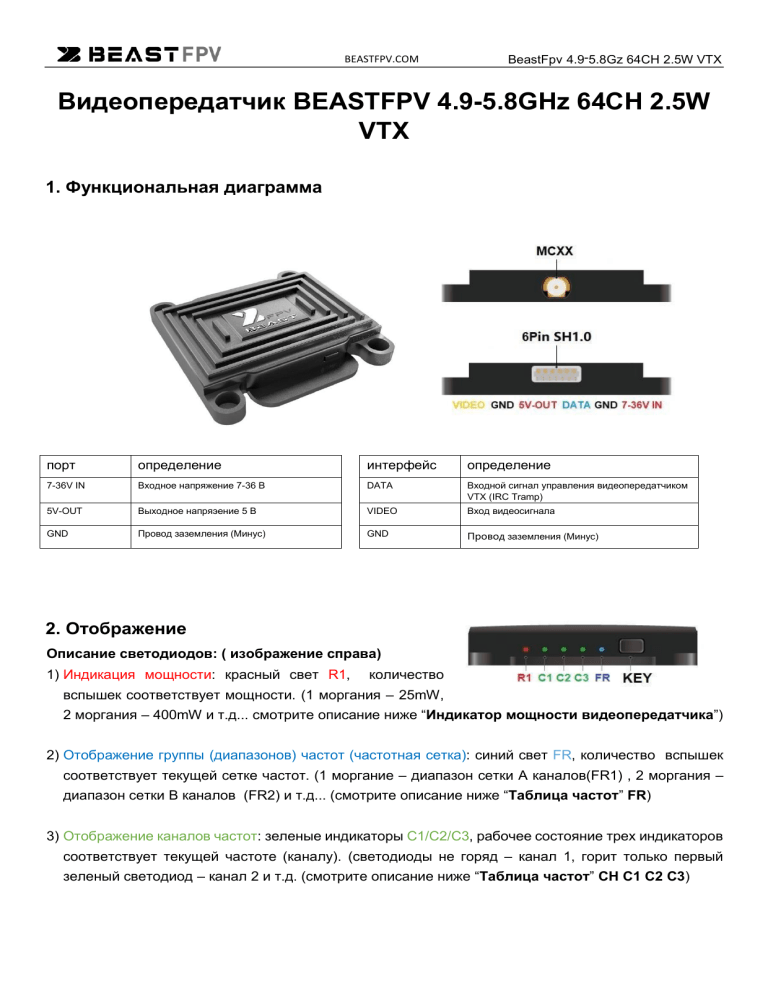

BEASTFPV.COM BeastFpv 4.9-5.8Gz 64CH 2.5W VTX Видеопередатчик BEASTFPV 4.9-5.8GHz 64CH 2.5W VTX 1. Функциональная диаграмма порт определение интерфейс определение 7-36V IN Входное напряжение 7-36 В DATA Входной сигнал управления видеопередатчиком VTX (IRC Tramp) 5V-OUT Выходное напряэение 5 В VIDEO Вход видеосигнала GND Провод заземления (Минус) GND Провод заземления (Минус) 2. Отображение Описание светодиодов: ( изображение справа) 1) Индикация мощности: красный свет R1, количество вспышек соответствует мощности. (1 моргания – 25mW, 2 моргания – 400mW и т.д... смотрите описание ниже “Индикатор мощности видеопередатчика”) 2) Отображение группы (диапазонов) частот (частотная сетка): синий свет FR, количество вспышек соответствует текущей сетке частот. (1 моргание – диапазон сетки А каналов(FR1) , 2 моргания – диапазон сетки B каналов (FR2) и т.д... (смотрите описание ниже “Таблица частот” FR) 3) Отображение каналов частот: зеленые индикаторы C1/C2/C3, рабочее состояние трех индикаторов соответствует текущей частоте (каналу). (светодиоды не горяд – канал 1, горит только первый зеленый светодиод – канал 2 и т.д. (смотрите описание ниже “Таблица частот” CH C1 C2 C3) BeastFpv 4.9-5.8Gz 64CH 2.5W VTX BEASTFPV.COM 3. Индикатор мощности видеопередатчика: RF POWER LED R1 25mW 1time 400mW 2time 800mW 1500mW 2500mW 3time 4time 5time Fault 5. Настройка видеопередатчика в ручном режиме Функция IRC (настройка через BetaFlight) поддерживает только каналы 1–40CH, из-за этого, группу частот 4,9 ГГц (L(FR6), O(FR7), R(FR8) можно настроить только с помощью кнопки в ручном режиме. Для настройки видеопередатчика в ручном режиме, для включения низких частот 4.9Ghz. Важно отключить функцию IRC в настройках BetaFlight “порты”, если ранее она была включена (как это сделать, смотрите скриншот ниже). В противном случае, если этого не сделать, видеопередатчик в ручном режиме настроить не получится. BEASTFPV.COM BeastFpv 4.9-5.8Gz 64CH 2.5W VTX После того, как функция IRC была отключена, необходимо разблокировать видеопередатчик (Изначально при выпуске с завода видеопередатчик заблокирован, и настройка в ручном режиме недоступна). Когда индикатор R1 всегда горит красным,необходимо нажмать и удерживать кнопку в течение 15 секунд, чтобы разблокировать частоту и мощность. 1) Разблокированное состояние: индикатор R1 мигает. 2) Заблокированное состояние: индикатор R1 всегда горит. Регулировка мощности : Данный видеопередатчик имеет 5 уровней мощности: 25/400/800/1500/2500 мВт. Для регулировки мощности необходимо зажать кнопку и удерживать ее в течении 6 секунд, после этого видеопередатчик перейдет в режим регулировки мощности. Мощность выбирается по порядку путем однократного нажатия на кнопку. Число вспышек (морганий) красного индикатора R1, будет соответсвовать выбранной мощности: 1 моргание – 25мВт, 2 моргания – 400мВт, и т.д. (обратите внимание на: “3.Индикатор мощности видеопередатчика”). Для сохранения выбранной мощности необходимо подождать 5 секунд, после выбора мощности - видеопередатчик сохранит значение. (При настройке мощности видеопередатчика - красный индикатор питания R1 мигает, а остальные индикаторы гаснут). BEASTFPV.COM BeastFpv 4.9-5.8Gz 64CH 2.5W VTX Регулировка частоты и выбора каналов: Переключение группы частот (сетки диапазонов): Для настройки сетки диапазонов, необходимо зажать кнопку и удерживать ее в течении 2 секунд. Видеопередатчик перейдет в режим настройки сетки диапазонов, однократное нажатие кнопки, помогает выбрать диапазон по порядку. Число вспышек (морганий) синего индикатора FR, соответствует выбору сетки диапазонов: 1 моргание – сетка диапазонов А (FR1), 2 моргания – сетка диапазонов B (FR2), и т.д. (обратите внимание на: “4.Таблица частот” FR). Для сохраниения выбратной сетки диапазонов, необходимо подождать 5 секунд, сетка диапазонов сохраниться. (При выборе сетки диапазонов - синий индикатор FR моргает, а другие индикаторы гаснут). Переключение каналов: Для переключения каналов видеопередатчика, необходимо однократно нажать на кнопку и выбрать тот канал, который вам необходим. За отображение каналов, отвечают зеленые индикаторы (светодиоды) С1 С2 С3. Зеленые светодиоды не горят – канал 1, горит первый зеленый светодиод – канал 2, и т.д. (обратите внимание на: “4.Таблица частот” CH C1/C2/C3). Для сохранения выбранного канала, необходимо подождать 5 секунд, канал сохраниться. PIT настройка/PIT-режим： 1) Дважды щелкните кнопку видеопередатчика, и красный индикатор питания R1 погаснет (дважды щелкнуть еще раз, чтобы выйти из режима PIT) 2) Включить функцию PIT в меню OSD. Рекомендация по выбору частотного диапазона и канала: Для выбора частоты 4.9Ghz: вам необходимо перевести видеопередатчик в частотную сетку O(FR7) (синий индикатор(светодиод), должен моргнуть 7 раз). Далее выбрать канал 2 (горит первый зеленый индикатор). Данный частотный диапазон является самым оптимальный, и соответствует частоте: 4921 Более низкую частоту 4884 или частотную сетнку R(FR8), использовать не рекомендуется, так-как штатная антенна не рачитана на данный диапазон частот. 6. Настройка видеопередатчика с помощью BetaFlight. Для настройки видеопередатчика с помощью программы BetaFlight, необходимо припаять сигнальный провод DATA. К свободному UART порту на полетном контроллере (порт TX) – это необходимо для настройки видеопередатчика. После этого зайти в программу BetaFlight, и перейти в раздел “порты”, в последней вкладке “переферия”, необходимо выбрать “VTX (IRC Tramp)” в соответсвующем UART порте. (Смотрите скриншот ниже. (на скриншоте приведен пример UART порта под номером 4. Провод DATA был припаян в порт TX4 на полетном контроллере,и в разделе “порты” был выбран UART4). BEASTFPV.COM BeastFpv 4.9-5.8Gz 64CH 2.5W VTX После выбора настроек, необходимо нажать: “Сохранить и Перезагрузить” для применения настроек. Далее необходимо перейти в раздел “Видеопередатчик” и добавить VTX таблицу (VTX таблица, есть на сайте в разделе “Инструкции”) “Загрузить из файла” и выбрать файл c разрешением .JSON. После этого вы можете выбрать нужную вам сетку диапазонов частот, выбрать нужный канал и мощность. В конце необходимо нажать “Сохранить” для применения настроек. Функция IRC (настройка через BetaFlight) поддерживает только каналы 1-40CH. Низкие частоты необходимо настраивать в ручную. BEASTFPV.COM BeastFpv 4.9-5.8Gz 64CH 2.5W VTX 7. Параметры видеопередатчика Рабочее напряжение 7-36V Потребляемый ток ≤450mA@12V, 800mW ≤850mA@12V, 2500mW Выходная мощность PIT/25mW/400mW/800mW/1500mW/2500mW Диапазон частот 4.9GHz – 5.8GHz Количество каналов 64CH Разъем антенны MMCX Формат видео NTSC / PAL Протокол видеопередатчика VTX (IRC Tramp) Комплектность VTX BeastFPV 4.9-5.8GHz 64CH x 1 4.8-6GHz 3DBi RHCP Antenna x 1 6Pin SH1.0 Wire x1 BEASTFPV.COM BeastFpv 4.9-5.8Gz 64CH 2.5W VTX
