Вопросы для экзамена по инженерной графике

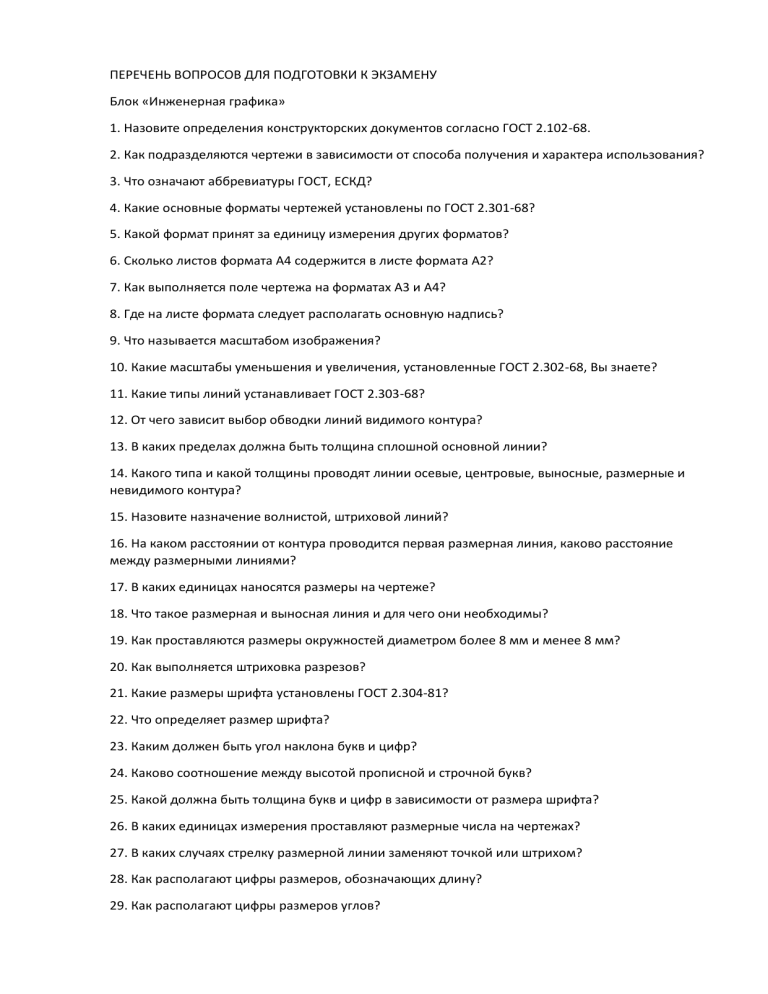

ПЕРЕЧЕНЬ ВОПРОСОВ ДЛЯ ПОДГОТОВКИ К ЭКЗАМЕНУ
Блок «Инженерная графика»
1. Назовите определения конструкторских документов согласно ГОСТ 2.102-68.
2. Как подразделяются чертежи в зависимости от способа получения и характера использования?
3. Что означают аббревиатуры ГОСТ, ЕСКД?
4. Какие основные форматы чертежей установлены по ГОСТ 2.301-68?
5. Какой формат принят за единицу измерения других форматов?
6. Сколько листов формата А4 содержится в листе формата А2?
7. Как выполняется поле чертежа на форматах А3 и А4?
8. Где на листе формата следует располагать основную надпись?
9. Что называется масштабом изображения?
10. Какие масштабы уменьшения и увеличения, установленные ГОСТ 2.302-68, Вы знаете?
11. Какие типы линий устанавливает ГОСТ 2.303-68?
12. От чего зависит выбор обводки линий видимого контура?
13. В каких пределах должна быть толщина сплошной основной линии?
14. Какого типа и какой толщины проводят линии осевые, центровые, выносные, размерные и
невидимого контура?
15. Назовите назначение волнистой, штриховой линий?
16. На каком расстоянии от контура проводится первая размерная линия, каково расстояние
между размерными линиями?
17. В каких единицах наносятся размеры на чертеже?
18. Что такое размерная и выносная линия и для чего они необходимы?
19. Как проставляются размеры окружностей диаметром более 8 мм и менее 8 мм?
20. Как выполняется штриховка разрезов?
21. Какие размеры шрифта установлены ГОСТ 2.304-81?
22. Что определяет размер шрифта?
23. Каким должен быть угол наклона букв и цифр?
24. Каково соотношение между высотой прописной и строчной букв?
25. Какой должна быть толщина букв и цифр в зависимости от размера шрифта?
26. В каких единицах измерения проставляют размерные числа на чертежах?
27. В каких случаях стрелку размерной линии заменяют точкой или штрихом?
28. Как располагают цифры размеров, обозначающих длину?
29. Как располагают цифры размеров углов?
30. Как проставляют размеры радиусов и диаметров?
31. Как обозначают размеры одинаковых элементов?
32. Каково соотношение элементов размерной стрелки?
33. Что называется конусностью и как ее обозначают?
34. Что называется уклоном и как его обозначают?
35. Как располагают предмет относительно фронтальной плоскости проекций?
36. Как разделяют изображения на чертеже в зависимости от их содержания?
37. Каковы обоснования к выбору количества изображений?
38. Какое изображение называется видом?
39. Как располагаются основные виды в проекционной связи на чертеже и каковы их названия?
40. Какие виды обозначают и как их надписывают?
41. Каков размер буквы, применяемой для обозначения вида?
42. Каковы соотношения размеров стрелок, указывающих направление взгляда?
43. Какие виды называются дополнительными, какие – местными?
44. Когда дополнительный вид не обозначают?
45. Какое изображение называется разрезом?
46. Как при разрезах указывают положение секущей плоскости?
47. Какой надписью отмечают разрез?
48. Каков размер букв у линии сечения и в надписи, отмечающей разрез?
49. Как разделяются разрезы в зависимости от положения секущей плоскости?
50. Когда вертикальный разрез называется фронтальным, когда – профильным?
51. Где могут быть расположены горизонтальный, фронтальный и профильный разрезы и когда их
не обозначают?
52. Как классифицируются разрезы в зависимости от числа секущих плоскостей?
53. Как в сложном разрезе проводят линию сечения?
54. Какие разрезы называются ступенчатыми? Как их вычерчивают и обозначают?
55. Какие разрезы называются ломаными? Как их вычерчивают и обозначают?
56. Какой разрез называется местным и как он выделяется на виде?
57. Что служит разделяющей линией при соединении половины вида и разреза?
58. Что служит линией раздела, если при соединении половины вида и разреза с осью симметрии
совпадает контурная линия?
59. Как показывают в разрезе ребро жесткости, если секущая плоскость направлена вдоль его
длинной стороны?
60. Как в круговом фланце выявляют контур группового отверстия, если оно не попадает в
плоскость данного разреза?
61. Какое изображение называется сечением?
28. Как классифицируются сечения, не входящие в состав разреза?
62. Каким сечениям отдается предпочтение?
63 Какой линией изображают контур вынесенного сечения и какой линией – контур наложенного
сечения?
64. Какие сечения не обозначают и не надписывают?
65. Как при сечении указывают положение секущей плоскости?
66. Какой надписью сопровождают сечение?
67. Как располагают на поле чертежа вынесенное сечение?
68. Какое принято условное обозначение для изображения сечения по оси поверхности вращения,
ограничивающей отверстие или углубление?
69. Как следует поступать, если сечение получается состоящим из отдельных самостоятельных
частей?
70. Как штрихуются различные сечения на чертеже детали?
71. Как располагают на чертеже надписи и буквенные обозначения, относящиеся к
изображениям?
72. Перечислите способы построения третьего вида детали по двум данным.
73. Как осуществляется построение третьего вида по двум данным с помощью вспомогательной
прямой? Какие линии называются линиями перехода?
74. Каким способом строятся линии перехода?
75. Какие установлены виды аксонометрических проекций?
76. Каковы особенности изометрической прямоугольной проекции?
77. Как построить прямоугольную изометрию окружности, расположенную в горизонтальной
координатной плоскости (фронтальной, профильной)?
78. Каков порядок построения аксонометрии детали, заданной её проекциями?
79. Как располагаются оси в прямоугольной изометрии? Чему равны коэффициенты искажения?
80. Как располагаются оси в прямоугольной диметрии? Чему равны коэффициенты искажения?
81. Что называют винтовой линией?
82. Что называют ходом винтовой линии
83. Какими основными параметрами характеризуется резьба?
84. Что относят к элементам резьбы?
85. Что такое профиль резьбы?
86. Что такое наружный диаметр резьбы?
87. Что такое номинальный диаметр резьбы?
88. Что такое угол подъема резьбы?
89. Что такое шаг резьбы?
90. Что такое нитка резьбы?
91. Как подразделяются резьбы в зависимости от количества ниток?
92. Как подразделяются резьбы в зависимости от формы профиля?
93. Какая треугольная резьба называется метрической?
94. Какими линиями изображается резьба на стержне (на виде)?
95. Какими линиями изображается резьба в отверстии в разрезе?
96. Какими линиями показывают резьбу в отверстии, если она изображена без разреза?
97. Как изображают резьбу на видах, перпендикулярно к оси стержня или отверстия? Показывают
ли фаску на этих видах?
98. До какой линии доводят штриховку изображения с резьбой в разрезе?
99. Как изображается в разрезе стержень с резьбой, ввернутый в глухое резьбовое отверстие?
100. От какого диаметра следует проводить выносные линии для обозначения резьб (кроме
трубной и конической)? Какой это диаметр по размеру?
101. Каковы предельные расстояния между тонкой и основной линиями при изображении
резьбы?
102. Как выполняется штриховка детали, если в разрез попала резьба: в отверстии; снаружи (на
стержне)?
103. Чем отличается обозначение метрической резьбы с крупным шагом от метрической резьбы с
мелким шагом?
104. Откуда можно узнать размеры элементов резьб, не вошедших в их обозначение
105. Как выполняется изображение резьбового соединения?
106. Какие детали относят к крепежным?
107. В каком положении вычерчивают крепежные детали?
108. Что представляет собой болт?
109. Что называю гайкой? Какие бывают виды гаек?
110. Что такое шайба? Какие бывают шайбы?
111. Какие вычерчивают болтовые соединения?
112. Какие допускаются упрощения и условности при изображении крепежных деталей на
сборочных чертежах?
113. Что такое структурная схема изделия?
114. Какие элементы находятся на самом нижнем уровне?
115. Что называют спецификацией?
116. Какие разделы включает спецификация?
117. Что вносят в каждый раздел спецификации?
118. Как заполняют графы спецификации?
119. Что указывается в графе «Формат»?
120. Что указывается в графе «Зона»
121. Что указывается в графе «Позиция»
122. Что указывается в графе «Обозначение»?
123. Что указывается в графе «Наименование»?
124. Что указывается в графе «Количество»?
125. Что указывается в графе «Примечание»?
126. В какой последовательности оформляется спецификация?
Тест «Инженерная графика»
1. На основе какого формата получаются другие основные форматы?
1 – А 2 - А4 3 - А3 4 - А0
2. Где располагается основная надпись чертежа по форме 1 на чертежном листе?
1 - посередине чертежного листа
2 - в правом нижнем углу
3 - в левом нижнем углу
4 - в правом нижнем углу, примыкая к рамке формата
3. Масштабы изображений на чертежах должны выбираться из следующего ряда …
1 - 1:1; 1:2; 1:2,5; 1:3; 1:4; 1:5; 2:1; 2,5:1; 3:1; 4:1; 5:1.......
2 - 1:1; 1:2; 1:2,5; 1:4; 1:5; 2:1; 2,5:1; 4:1; 5:1......
3 - 1:1; 1:2; 1:4; 1:5; 2:1; 4:1; 5:1......
4 - 1:2; 1:2,5; 1:4; 1:5; 2:1; 2,5:1; 4:1; 5:1......
4.Размер шрифта h определяется следующими элементами …
1 - высотой строчных букв
2 - высотой прописных букв в миллиметрах
3 - толщиной линии шрифта
4 - шириной прописной буквы А, в миллиметрах
5. ГОСТ устанавливает следующие размеры шрифтов в миллиметрах …
1 - 1; 2; 3; 4; 5; 6; 7; 8; 9; 10......
2 - 1,5; 2,5; 3,5; 4,5; 5,5; 6,5......
3 - 2; 4; 6; 8; 10; 12......
4 - 1,8; 2,5; 3,5; 5; 7; 10; 14; 20......
6. Толщина сплошной основной линии лежит в следующих пределах …
1 - 0,5 ...... 2,0 мм
2 - 1,0 ...... 1,5 мм
3 - 0,5 ...... 1,0 мм
4 - 0,5 ...... 1,5 мм
7. По отношению к толщине основной линии толщина разомкнутой линии составляет …
1 - (0,5 ..... 1,0) S
2 - (1,0 ..... 2,0) S
3 - (1,0 ..... 2,5) S
4 - (0,8 ..... 1,5) S
8. Какими линиями выполняют невидимый контур объекта?
1 - сплошными основными
2 - сплошными тонкими
3 - штрих-пунктирными
4 - штриховыми
9. В каких единицах измерения указываются линейные и угловые размеры на чертежах?
1 - в сотых долях метра и градусах
2 - в микронах и секундах
3 – в метрах, минутах и секундах
4 - в миллиметрах, градусах минутах и секундах
10. При нанесении размера дуги окружности (части окружности) используют следующий знак?
1-R
2 - нет специального обозначения
3 - сфера
11. Как штрихуют неметаллические детали на разрезах:
1 - широкими параллельными линиями
2 - узкими параллельными линиями
3 - ромбической сеткой
4 - сплошным закрашиванием
12 Дана аксонометрия детали. Определить соответствующий чертеж данной детали.
