Контрольное задание по инженерной графике для студентов МГТУ

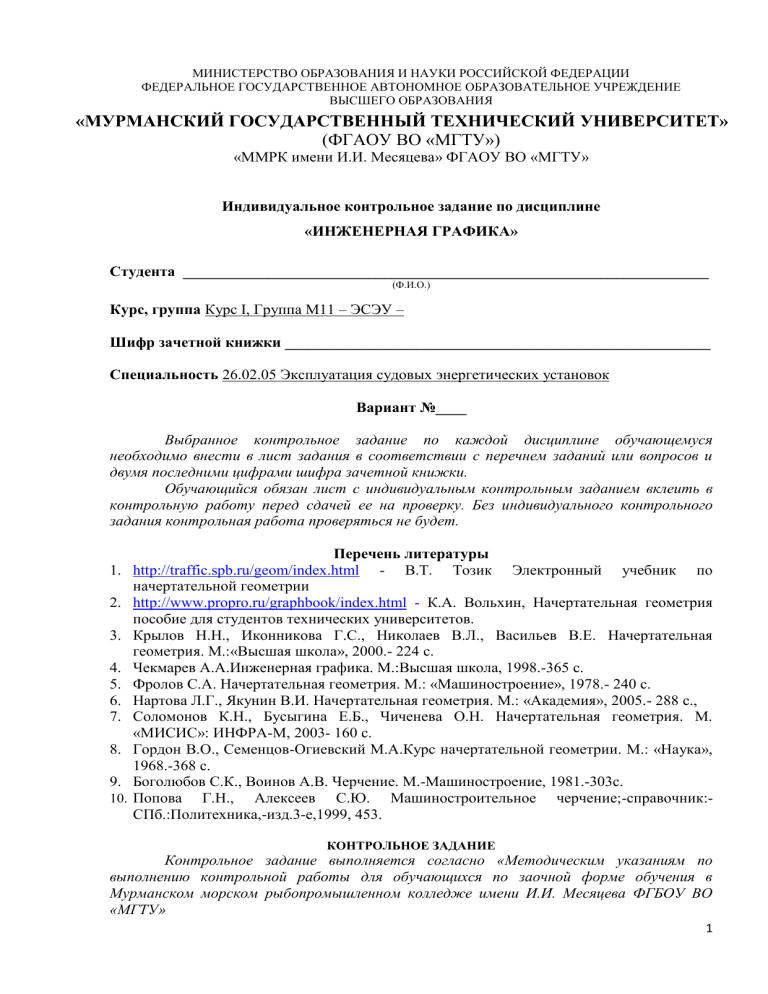

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ОБРАЗОВАНИЯ
«МУРМАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
(ФГАОУ ВО «МГТУ»)
«ММРК имени И.И. Месяцева» ФГАОУ ВО «МГТУ»
Индивидуальное контрольное задание по дисциплине
«ИНЖЕНЕРНАЯ ГРАФИКА»
Студента ____________________________________________________________________
(Ф.И.О.)
Курс, группа Курс I, Группа М11 – ЭСЭУ –
Шифр зачетной книжки _______________________________________________________
Специальность 26.02.05 Эксплуатация судовых энергетических установок
Вариант №____
Выбранное контрольное задание по каждой дисциплине обучающемуся
необходимо внести в лист задания в соответствии с перечнем заданий или вопросов и
двумя последними цифрами шифра зачетной книжки.
Обучающийся обязан лист с индивидуальным контрольным заданием вклеить в
контрольную работу перед сдачей ее на проверку. Без индивидуального контрольного
задания контрольная работа проверяться не будет.
Перечень литературы
1. http://traffic.spb.ru/geom/index.html - В.Т. Тозик Электронный учебник по
начертательной геометрии
2. http://www.propro.ru/graphbook/index.html - К.А. Вольхин, Начертательная геометрия
пособие для студентов технических университетов.
3. Крылов Н.Н., Иконникова Г.С., Николаев В.Л., Васильев В.Е. Начертательная
геометрия. М.:«Высшая школа», 2000.- 224 с.
4. Чекмарев А.А.Инженерная графика. М.:Высшая школа, 1998.-365 с.
5. Фролов С.А. Начертательная геометрия. М.: «Машиностроение», 1978.- 240 с.
6. Нартова Л.Г., Якунин В.И. Начертательная геометрия. М.: «Академия», 2005.- 288 с.,
7. Соломонов К.Н., Бусыгина Е.Б., Чиченева О.Н. Начертательная геометрия. М.
«МИСИС»: ИНФРА-М, 2003- 160 с.
8. Гордон В.О., Семенцов-Огиевский М.А.Курс начертательной геометрии. М.: «Наука»,
1968.-368 с.
9. Боголюбов С.К., Воинов А.В. Черчение. М.-Машиностроение, 1981.-303с.
10. Попова Г.Н., Алексеев С.Ю. Машиностроительное черчение;-справочник:СПб.:Политехника,-изд.3-е,1999, 453.
КОНТРОЛЬНОЕ ЗАДАНИЕ
Контрольное задание выполняется согласно «Методическим указаниям по
выполнению контрольной работы для обучающихся по заочной форме обучения в
Мурманском морском рыбопромышленном колледже имени И.И. Месяцева ФГБОУ ВО
«МГТУ»
1
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ КОНТРОЛЬНОЙ РАБОТЫ
Выполнение
контрольного
задания
является
одной
из
основных
форм
самостоятельной работы и завершает проработку определенных разделов и тем
дисциплины, предусмотренных программой.
К работе над контрольным заданием следует приступать только после изучения и
усвоения материалов соответствующих разделов и тем.
Требования
к
оформлению
контрольной
работы
должны
соответствовать
требованиям ЕСТД и ЕСКД, ГОСТ 7.32-2001 «Система стандартов по информации,
библиотечному и издательскому делу «Отчет о научно-исследовательской работе», ГОСТ
7.1-2003 «Библиографическая запись. Библиографическое описание», ГОСТ 7.82-2001
«Библиографическая запись. Библиографическое описание электронных ресурсов»:

бумага формата А4 (210 х 297 мм) по ГОСТ 2.301;

поля: верхнее и нижнее по 2,0 см, левое 2,5 см, правое 1 см;

абзац (отступ) 1,25 см;

шрифт текста Times New Roman, размер 14;

межстрочный интервал – полуторный;

выравнивание текста – по ширине;

выравнивание заголовков – по центру;

количество знаков на странице 1800, включая пробелы и знаки препинания;

запрет режима висячих строк.
Каждая структурная часть контрольной работы: содержание, введение, главы,
заключение, список использованных источников - начинается с новой страницы.
Страницы всего текста, включая приложения, должны быть пронумерованы
арабскими цифрами (на титульном листе номер не ставится). Номер страницы
проставляют в правом нижнем углу без точки в конце.
Объем контрольной работы составляет 15-20 страниц печатного текста.
После получения незачтенной контрольной работы необходимо внимательно
изучить рецензию и все замечания преподавателя, обратить внимание на ошибки и
доработать материал. Незачтенная работа выполняется заново или переделывается
частично по указанию преподавателя и представляется на проверку вместе с незачтеиной
работой.
Вариант контрольного задания определяется по двум последним цифрам шифра
обучающегося (табл.7). Например, если две последние цифры шифра 24, то учащийся
должен выполнить следующие задания 8-го варианта. Если номер шифра однозначный, то
2
для определения варианта задания необходимо перед номером шифра дописать цифру 0.
Так, например, если номер шифра 4, то по цифрам 04 выберем 4-й вариант. Если две
последние цифры нули, то выполняется 100-й вариант контрольного задания.
КОНТРОЛЬНАЯ РАБОТА №1
ЛИСТ 1.1 ПОСТРОЕНИЕ КОНТУРА ПЛОСКОЙ ТЕХНИЧЕСКОЙ ДЕТАЛИ
На листе формата А-3 выполнить построение контура технической детали.
Проставить размеры. Линии вспомогательных построений не стирать. Варианты заданий в
таблице №1.
Теоретический материал: Графическое оформление чертежей, нанесение размеров,
основные геометрические построения, деление окружности на равные части, построение
сопряжений.
(ГОСТ 2.104-68,2.301-68, 2.303-68, 2.304-81,2.316-68,2.307-68)
Подготовка к выполнению работы.
В рабочей тетради выполнить:
-чертежным шрифтом типа Б с наклоном алфавит h=10мм (прописные и строчные
буквы) и цифры от 0 до 9;
-деление окружности на 3,4,5,6,7,8 частей;
-сопряжения двух прямых с помощью окружности (угол острый и тупой),
сопряжение 2-х окружностей с помощью 3-й(внешнее, внутреннее и смешанное).
3
Таблица 1
4
Таблица 1(продолжение)
5
ЛИСТ 1.2 ОРТОГОНАЛЬНЫЕ ПРОЕКЦИИ ГЕОМЕТРИЧЕСКИХ ТЕЛ.
На листе формата А-3 построить
три проекции каждого из указанных
геометрических тел. Определить недостающие проекции точек, заданных на поверхности
геометрических тел. Варианты заданий см. в таблице 2.
Теоретический материал: Общие сведения о проецировании; проецирование
точки, отрезка прямой;плоскости(плоской фигуры); проекции геометрических тел.
Подготовка к выполнению работы.
В рабочей тетради выполнить :
-построение 3-х проекций точки А, лежащей в горизонтальной плоскости проекций
и точки В ,принадлежащей профильной плоскости проекций;
-3-и проекции отрезка МP , параллельного фронтальной плоскости проекций и
отрезка CL, перпендикулярного фронтальной плоскости проекций;
-три проекции плоскости общего положения, заданной
треугольником
и
фронтально проецирующей плоскости, заданной двумя пересекающимися прямыми.
Указания к выполнению графической работы 1.2:
Прежде чем приступить к выполнению работы, необходимо изучить теоретический
материал
по
представление,
условия
методу
проекций,
иметь
четкое
что называется проекцией и каковы
проецирования
в
системе
прямоугольных
(ортогональных) координат.
Из таблицы 2, согласно варианту, выбирают данные,
относящиеся к своему варианту. На листе формата А-3 ,
оформленного рамкой и основной надписью, вычерчивают
координатные
оси
и
выполняют
три
проекции
геометрического тела (с учетом проекционной связи).
Затем
на
одной
(горизонтальной,
отмечают
из
проекций
фронтальной
заданные
многогранника
или
профильной)
проекции точек, принадлежащих
поверхности геом. тела и определяют их недостающие
проекции.
Следует учесть, что проекции точек обозначаются
малыми буквами. Для горизонтальной проекции -
без
индекса (а; b), для фронтальной – один штрих (а'; b'), а для
профильной – два штриха (а"; b").
6
Для определения проекций точек на поверхности
пирамиды необходимо помнить, что если
точка
принадлежит прямой, то проекции этой точки будут
лежать на соответствующих проекциях прямой. Так,
чтобы определить недостающие
(горизонтальную и
профильную) проекции точки
А, мы заключаем
заданную проекцию а' (фронтальную) напроекцию
отрезка S'1' . Затемопределяемпроекции отрезка (S1,
S"1"). Недостающие проекции точки А, находим по
линиям связи на соответствующих проекциях прямой.
Согласно варианту, задают проекции точек на поверхности конуса и цилиндра. Для
нахождения недостающих проекций этих точек можно использовать либо отрезки
прямых, лежащих на поверхности геом. тел, либо вспомогательные секущие плоскости.
Вспомогательные секущие плоскости выбираются горизонтальные или вертикальные,
проходящие через центральную ось. Такие плоскости образуют сечения: для конуса круг или треугольник; для цилиндра – круг или прямоугольник. Такая форма сечений
легко определяется на проекциях геометрических тел, следовательно, если точка
принадлежит контуру сечения на одной из проекций, то по линиям связи легко установить
ее местоположение на других проекциях.
ЛИСТ 1.3 ИЗОМЕТРИЯ ГЕОМЕТРИЧЕСКИХ ТЕЛ.
Построить прямоугольную изометрию
каждого из геометрических
тел и
определить местоположение точек на поверхности, основываясь на данных предыдущей
работы. (Работа выполняется на формате А-3).
Теоретический материал: Аксонометрические проекции – общие сведения,
изометрические проекции плоских фигур (многоугольник и окружность); геометрические
тела в прямоугольной изометрии (ГОСТ 2.317-69)
Подготовка к выполнению работы.
В рабочей тетради выполнить:
-прямоугольную
изометрию
правильного
многоугольника
(пяти
или
шестиугольника), расположенного в осях XZ, ZY и XY;
- прямоугольную изометрию не правильного четырехугольника, расположенного в
осях XZ, ZY и XY;
-прямоугольную изометрию окружности R 20, расположенной в осях XZ, ZY и XY.
7
Указания к выполнению графической работы 1.3:
На листе формата А-3 построить прямоугольную изометрию геометрических тел
(призмы, пирамиды, конуса и цилиндра). Построение выполнить в тонких линиях в
карандаше. Определить на поверхности этих геометрических тел заданные точки.
Геометрические тела обвести толстой сплошной линией. Невидимые участки контура
обводятся штриховой линией.
8
Таблица 2
вариант 1, 9
вариант 2,10
Вариант 3, 11
Вариант 4, 12
9
Таблица 2(продолжение)
Вариант 5, 13
Вариант 7, 15
Вариант 6,14
Вариант 8, 16
10
ЛИСТ 1.4 Комплексный чертеж и изометрия группы геометрических тел.
Выполнить комплексный чертеж
и прямоугольную изометрию
группы
геометрических тел, взаимное расположение которых представлено на горизонтальной
проекции см. таблицу 2 на чертеже снизу (согласно варианту). (Работа выполняется на
формате А-3 или А-3 + А-4).
ЛИСТ 1.5 Построить срез модели, усеченной проецирующей плоскостью.
Определить натуральную величину сечения. (Работа выполняется на формате А3 по данным из таблицы 3)
Теоретический материал: Понятие о сечениях геометрических тел плоскостями;
определение натуральной величины плоской фигуры способом поворота, способом
перемены плоскостей проекций.
Подготовка к выполнению работы.
В рабочей тетради:
11
1)Рассмотреть и дать определение:
-Сечение тел вращения плоскостью – возможные формы контура в зависимости от
расположения секущей плоскости, показать (эскизно)
-Сечение многогранников плоскостью - возможные формы контура сечения;
2)Выполнить построение лекальной кривой (на примере параболы),размеры
принять произвольно.
3)построить три проекции геометрического тела, усеченного проецирующей
плоскостью:
Таблица 3
12
ЛИСТ 1.6. Комплексный чертеж и наглядное изображение модели.
По двум данным проекциям модели, построить третью. Выполнить необходимые
разрезы
и
изометрическое
изображение с вырезом ¼ части.
Проставить
размеры.
Работа
выполняется на формате А-3.
Задание
в
таблице
4
(по
вариантам)
Теоретический
материал: Понятие о разрезах.
Простые разрезы. Совмещение
вида и разреза.
Пример оформления
листа 1.6
Таблица 4
13
Таблица 4 (продолжение)
14
Таблица 4 (продолжение)
КОНТРОЛЬНАЯ РАБОТА №2
ЛИСТ 2.1 Резьбовые соединения.
Вычертить крепежные изделия и резьбовые соединения:
-болт, шайбу, гайку по их действительным размерам;
-упрощенное изображение этих же деталей в сборе;
-гнездо под резьбу, гнездо с резьбой, шпильку и шпильку в сборе с гайкой и шайбой.
Данные взять из табл.5 согласно варианту.
Указания к выполнению графической работы 2.1:
Прежде чем приступить к выполнению чертежа, следует изучить ГОСТ 2.311-68
«Изображение резьбы» и ознакомиться со стандартами на крепежные изделия: болты,
гайки, винты, шайбы.
Все виды соединений деталей делятся на неразъемные (сварные, заклепочные и
др.) и разъемные (резьбовые, шпоночные и др.). Резьба служит для скрепления деталей
или для их взаимного перемещения во время работы. В первом случае резьба называется
крепежной во втором – ходовой. В технике применяются следующие типы резьб:
треугольные, трапецеидальные и прямоугольные;
цилиндрические и конические;
15
однозаходные и многозаходные. По направлению витков различают правую и левую
резьбу. Резьба может быть наружной (болт) и внутренней (гайка).
На чертежах применяют условное изображение резьбы (ГОСТ 2.311 – 68). Резьбу
на чертеже изображают сплошными основными линиями по внутреннему диаметру, а в
отверстии – сплошными основными линиями по внутреннему диаметру резьбы, и
сплошными тонкими
линиями – по наружному диаметру. На видах и разрезах,
перпендикулярных оси стержня или отверстия, проводят дугу тонкой сплошной линией
примерно в ¾ окружности.
Наиболее распространенной является метрическая резьба треугольного профиля с
углом при вершине 60˚.
Работа выполняется на листе формата А-3 (карандаш). Пример оформления
графической работы:
16
Расчет и чертежи болта, гайки, шайбы и болтового соединения.
Таблица 5.1.Исходные данные для болтового соединения
Варианты
d - номинальный диаметр метрической
резьбы
h1 - толшина 1-й детали
h2 - толшина 2-й детали
1-5
6-10
11-15
12
16
20
15
20
20
20
23
20
Чертеж болта с шестигранной головкой и расчет его длины
17
Табл. 5.2 Основные размеры болтов с шестигранной головкой.
d – ном.диаметр резьбы
12
P-шаг резьбы круп./мелк.
1,75
S – размер под ключ
19
e - диаметр описанной
21,1
окружности головки болта
К – толщина головки болта
7,5
с – высота фаски
0,6
r – радиус под головкой
0,6
d1– высота профиля резьбы (d1= d – 2P)
16
2/1,5
24
20
2,5/1,5
30
24
3/2
36
30
3,5/2
46
36
4/3
55
26,8
33,5
40,0
51,9
61,3
10
0,6
0,6
12,5
0,8
0,8
15
1,0
0,8
18,7
1,0
1,0
22,5
1,4
1,0
D – диаметр фаски головки болта (D = 0,85 х S)
L – длина болта - рассчитывается и выбирается по ГОСТу из табл.5.7
b – длина резьбы выбирается из табл. 5.7. после того, как рассчитана длина болта.
Длина болта расчетная:
Lрасч. = h1 + h2+ Sш +m +a + c,
где: h1,h2 – толщины соединяемых деталей ;
Sш =0,15d – высота шайбы;
m = 0,8d – высота гайки;
а = 0,15d – выступающая часть болта;
с = 0,15d – высота фаски;
L – длина болта по ГОСТ – выбирается ближайшее значение из табл.5.7 (левая колонка),
b – длина нарезанной части болта – выбирается также из табл. 5.7в пересечении строки
(длина болта) и столбца (номинального диаметра резьбы).
Пример условного обозначения болта: диаметр резьбы d = 12 мм, длина L = 60 мм, с
крупным шагом резьбы: Болт М12 х 60 ГОСТ 7805-70
Гайки
Табл.5.3.Основные размеры гаек с шестигранной головкой
18
d – диаметр резьбы
12
16
20
24
30
36
m – высота гайки
10,0
13,0
16,0
19,0
24,0
29,0
Остальные размеры гайки: е – диаметр описанной окружности, S – размер под ключ, D –
диаметр фаски гайки, d1– внутренний диаметр резьбы гайки, Р– шаг резьбы, зависят от
номинального диаметра резьбы и такие же, как у болта. m – высота гайки выбирается из
табл. 5.2.
Обозначение гайки: Гайка 2М20 ГОСТ 5915-70. "2" перед М означает, что гайка 2-го
исполнения.
Шайбы
Табл. 5.4.Основные размеры шайб
d –диаметр резьбы
d1– диаметр
отверстия
d2–
наружныйдиаметр
Sш– высота шайбы
12
13,0
16
17,0
20
21,0
24
25,0
30
31,0
36
37,0
24,0
30,0
37,0
44,0
56,0
66,0
2,5
3,0
3,0
4,0
4,0
5,0
Обозначение шайбы: Шайба 20 ГОСТ 11371-78
19
Упрощенное изображение болтового соединения
d – номинальный диаметр резьбы
h1 – толщина 1 соед. детали
h2 – толщина 2 соед. детали
L – длина болта (L = h1 + h2 + Sш +m + a + c),
выбирается по ГОСТу
m – высота гайки (m = 0,8d)
Sш– высота шайбы (Sш = 0,15d)
К – высота головки болта (К = 0,7d)
D – диаметр описанной окружности головки и
гайки (D = 2d)
S – размер под ключ (выбирается по ГОСТу)
d1 – внутренний диаметр резьбы (d1 = 0,85d)
d2 – наружный диаметр шайбы (d2 = 2,2d)
а – выступающий конец болта (а = 0,15d)
с– высота фаски (c = 0,15d)
Шпильки, гнезда под шпильку, изображение шпилечного соединения
Табл. 5.5. Исходные данные для шпилечного соединения
Варианты
1-5
6-10
11-15
d - номинальный диаметр метрической
резьбы
36
30
24
h- толшинасоед. детали
70
45
34
Шпильки общего применения ГОСТ 22033-76
20
d – номинальный диаметр резьбы
Lрасч. = h + Sш +m +a + c
где:
h – толщина соединительной детали;
Sш = 0,15d – высота шайбы;
m = 0,8d – высота гайки;
а = 0,15d – выступающая часть болт;
с = 0,15d - высота фаски;
L – длина шпильки по ГОСТ (табл. 5.7 - левая колонка);
L0– длина гаечного конца шпильки (табл.5.7);
L1= d - для стальных, бронзовых, латунных деталей;
d1 = 0,85d – внутренний диаметр резьбы.
Сверленое и нарезное гнезда под шпильку
d3 – диаметр резьбы отверстия гнезд (табл. 5.6),
L2 – глубина отверстия,
L3 – глубина нарезки резьбы,.
c = 0,15d – высота фаски,
L2 = L1 + 0,5d,
L3 = L1 + 2P,
где: L1 – длина ввинчиваемого резьбового конца;
d – номинальный диаметр резьбы;
Р – шаг резьбы.
Табл. 5.6. Диаметр отверстия гнезд для нарезки метрической резьбы
d –номинальный диаметр резьбы
Р – шаг резьбы (крупный)
d3 – диаметр отверстия гнезд
12
1,75
10,2
16
2,00
14,0
20
2,50
17,4
24
3,00
20,9
30
3,50
26,4
21
36
4,00
31,9
Упрощенное изображение шпилечного соединения
d – номинальный диаметр резьбы (табл.
5.1),
d1– внутренний диаметр резьбы (d1 = 0,85d),
d2– наружный диаметр шайбы (d2 = 2,2d),
D – диаметр описанной окружности головки
и гайки (D = 2d),
а – выступающий конец болта (а= 0,15d),
c – высота фаски (с = 0,15d),
m – высота гайки (m = 0,8d),
Sш – высота шайбы (Sш = 0,15d),
h – толщина соединяемой детали (табл.
5.1),
L1 – длина ввинчиваемого конца (L1 = d),
L – длина шпильки (по ГОСТ).
Табл. 5.7. Длина (L) болтов и шпилек, и длина (b) их резьбы
L
b – длина резьбы при номинальном диаметре d
12
16
20
24
30
36
х
x
х
x
35
30
х
х
x
40
38
х
х
x
45
30
30
38
46
х
x
x
50
30
46
х
x
x
55
38
30
38
54
х
x
60
46
30
38
46
54
х
x
65
30
38
46
66
х
70
54
30
38
46
54
66
х
75
80
30
38
46
54
78
66
90
30
38
46
54
66
78
100
30
38
46
54
66
78
110
30
38
46
54
66
78
120
30
38
46
54
66
78
Примечание 1: Болты, шпильки, расположенные выше ломаной линии (в таблице цифры
подчеркнуты), допускается выполнять с резьбой на всей длине.
Примечание 2 "X" отмечены болты и шпильки с резьбой на всей длине стержняb = L.
22
ЛИСТ 2.2 Эскиз машиностроительной детали
На листе формата А-4 или А-3 (в зависимости от размеров детали) выполнить
карандашом с натуры эскиз машиностроительной детали с применением разреза или
сечения.
Указания к выполнению графической работы 2.2:
Эскиз рекомендуется выполнять в следующей последовательности:
1.Изучить
деталь:
определить
ее
назначение,
устройство,
проанализировать
ее
геометрические формы;
2. Задать положение детали в пространстве, а также необходимое число видов, разрезов на
чертеже;
3.Скомпоновать эскиз: разметить на эскизе расположение необходимых видов, разрезов. С
этой целью предварительно рекомендуется определить основные пропорции детали –
соотношение ее высоты, длины, ширины. При этом не забудьте предусмотреть место для
основной надписи, а так же для нанесения размеров;
4.Провести оси симметрии на всех видах, а затем наметить основные контуры детали;
5.Изобразить остальные элементы детали: отверстия, проточки, фаски;
6.Нанести необходимые размерные линии, измерить и проставить размеры;
7.Заштриховать разрезы и сечения.
Эскизы можно выполнить как на плотной чертежной бумаге, так и на
миллиметровке, обязательно от руки, без применения чертежных инструментов. Деталь
для работы подбирается студентом самостоятельно (средней сложности).
ЛИСТ 2.3 Деталирование сборочного чертежа
По заданному сборочному чертежу, выполнить рабочие чертежи указанных в таб.6
деталей. (Сборочный чертеж не перечерчивать).
Указания к выполнению графической работы 2.3:
Задание выбирается по вариантам. Рабочие чертежи выполняются на чертежной
бумаге (А-3,А-4). Определяется необходимое число видов, выполняются разрезы. Размеры
определяются по масштабу (на листе задания) и проставляются на рабочих чертежах.
Пример выполнения задания : сборочный чертеж муфты упругой и деталированиепалец и полумуфта к мотору.
23
24
Пример выполнения
листа 2.2
25
Вариант 1(9)
Выполнить рабочие чертежи деталей поз. 5 и 6 сборочного
чертежа «Клапан»
26
Вариант 2(10)
Выполнить рабочие чертежи деталей поз. 5 и 2 сборочного
чертежа «Кран угловой»
27
Вариант 3(11)
Выполнить рабочие чертежи деталей поз. 3 и 12 сборочного
чертежа «Кондуктор»
28
Вариант 4(12)
Выполнить рабочие чертежи деталей поз. 5 и 4 сборочного
чертежа «Вентиль»
29
Вариант 5(13)
Выполнить рабочие чертежи деталей поз. 5 и 7 сборочного
чертежа «Редуктор»
30
Вариант 6(14)
Выполнить рабочие чертежи деталей поз. 4 и 6 сборочного
чертежа «Клапан предохранительный»
31
Вариант 7(15)
Выполнить рабочие чертежи деталей поз. 2 и 3 сборочного
чертежа «Цилиндр гидравлический»
32
Вариант 8 (16)
Выполнить рабочие чертежи деталей поз. 4 и 7 сборочного
чертежа «Вентиль двухотводный»
33
При обозначении шероховатости можно пользоваться следующими данными:
Лист 2.4 Чертеж цилиндрической зубчатой передачи
Сборочный чертёж зубчатой передачи выполнить в двух проекциях: главное
изображение и вид слева. Формат работы А-4 или А-3 подобрать в зависимости от
масштаба. Данные по вариантам представлены в таблице 6.
Теоретический материал: Понятие о зубчатых передачах, изображение и расчет
цилиндрического зубчатого колеса, построение цилиндрической зубчатой передачи по
модулю m, числам зубьев шестерни и колеса Z1иZ2 и диаметрам валов шестерни и колеса
Db1иDb2.
34
Условные изображения элементов зубчатого колеса
Параметры цилиндрической зубчатой передачи
35
Размеры призматических шпонок и пазов ГОСТ 23360-78:
36
Таблица 6
Вариант m,
Z1
Z2
мм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
4
6
2,5
2,75
4,5
3
6
5
4
5
4
6
4
5
7
6
69
31
40
37
30
60
31
28
36
25
28
28
52
31
28
34
22
20
20
22
16
30
27
14
25
14
14
18
26
18
14
17
Db1
D1
Db2
D2
мм
мм
мм
мм
24
30
18
20
20
18
25
20
24
20
16
20
28
25
28
20
30
38
24
26
28
32
28
25
30
28
20
24
36
30
35
24
20
24
16
18
16
16
20
18
18
16
14
16
22
20
21
20
30
30
24
24
24
28
24
22
25
26
18
28
32
25
32
24
37
Пример выполнения работы
Контрольная работа №3
Лист 3.1 Схемы по специальности
На листе формата А4 или А3 выполняется схема электрическая принципиальная
иперечень элементов к ней.
Теоретический материал: Изучить особенности выполнения схематических
чертежей, ознакомиться с условными обозначениями для схем и правилами их
построения, ГОСТ 2.710-81, 2.702-75*, 2.701-84.
Вычертить схему в отключенном состоянии, толщина линий принимается 0,2-0,6
мм. каждый элемент должен иметь буквенно-цифровое позиционное обозначение.
38
Варианты заданий для листа 3.1:
39
40
Пример оформления листа 3.1:
41
Для специальностей: 26.02.06; 11.02.03 – электрическая схема.
Для специальностей: 15.02.06; 35.02.11; 23.02.03; 26.02.05 – кинематическая схема.
Кинематическую схему можно получить у преподавателя Рожновой Т.Г. кабинет 415
(красный корпус), телефон: 89113125866
Специальность 26.02.03 – схему не выполняют.
Таблица 7
№ варианта
(две последние
цифры шифра)
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Вариант
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
№ варианта
(две последние
цифры шифра)
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
Вариант
9
11
12
13
14
15
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
№ варианта
(две последние
цифры шифра)
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
Вариант
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
2
3
4
5
42
