Структурная интерпретация сейсмических данных

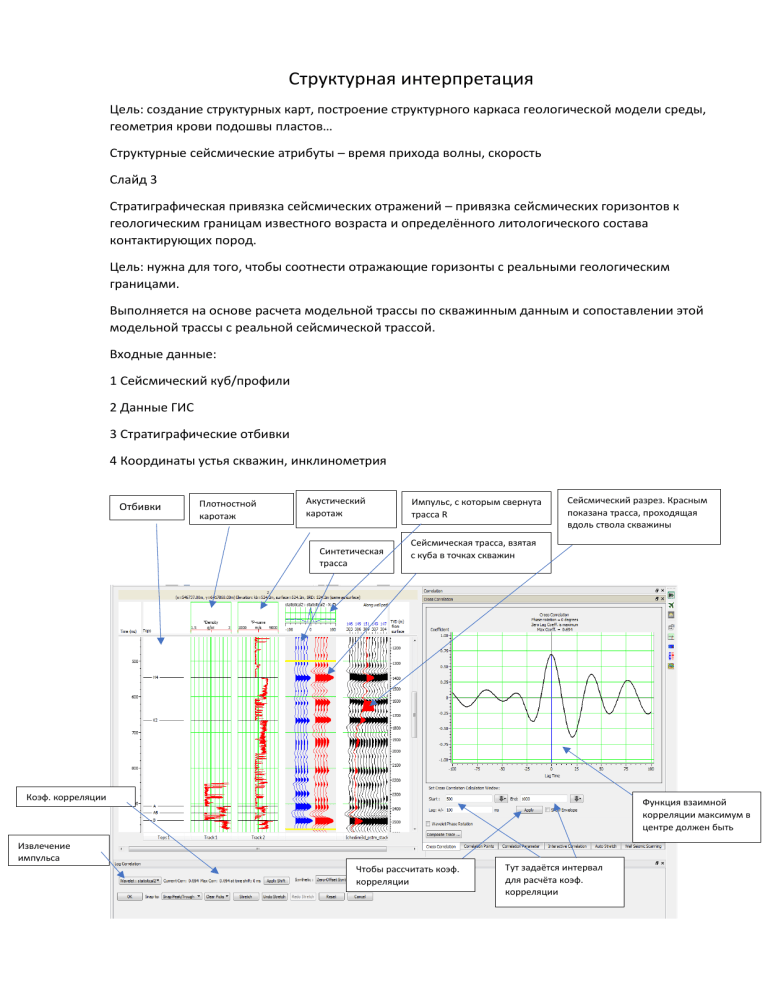

Структурная интерпретация
Цель: создание структурных карт, построение структурного каркаса геологической модели среды,
геометрия крови подошвы пластов…
Структурные сейсмические атрибуты – время прихода волны, скорость
Слайд 3
Стратиграфическая привязка сейсмических отражений – привязка сейсмических горизонтов к
геологическим границам известного возраста и определённого литологического состава
контактирующих пород.
Цель: нужна для того, чтобы соотнести отражающие горизонты с реальными геологическим
границами.
Выполняется на основе расчета модельной трассы по скважинным данным и сопоставлении этой
модельной трассы с реальной сейсмической трассой.
Входные данные:
1 Сейсмический куб/профили
2 Данные ГИС
3 Стратиграфические отбивки
4 Координаты устья скважин, инклинометрия
Отбивки
Плотностной
каротаж
Акустический
каротаж
Синтетическая
трасса
Импульс, с которым свернута
трасса R
Сейсмический разрез. Красным
показана трасса, проходящая
вдоль ствола скважины
Сейсмическая трасса, взятая
с куба в точках скважин
Коэф. корреляции
Функция взаимной
корреляции максимум в
центре должен быть
Извлечение
импульса
Чтобы рассчитать коэф.
корреляции
Тут задаётся интервал
для расчёта коэф.
корреляции
Количественная оценка привязки – коэффициент корреляции. Нам нужно добиться коэффициента
корреляции 0.7, но на деле коэффициенты от 0.65 … Чтобы повысить коэффициент корреляции надо
указать интервал для сравнения сейсмики и синтетики (интервал где пошли стабильные
отражения), чтобы мы не задевали участи, где у нас может понизиться коэффициент корреляции.
Ещё можно извлечь импульс из сейсмических данных для сворачивания трассы с коэф. отражения.
Потому что изначально мы сворачиваем с программным импульсом, который записан в ПО. Мы
извлекли статистический импульс (без поворота фазы), потому что он обычно используется для
стратиграфическая привязка сейсмических отражений. (с поворотом фазы используют для
инверсии).
Слайд 4.
Загрузка данных:
Создаем проект, задаём спроецированные координаты для построения карт (местоположения
определяются координатами х, у на сетке с началом координат в центре сетки). Мы выбрали
систему координат Пулково 42 года проекция Гаусса-Крюгера (если ошибиться с системой
координат, то данные не загрузятся, систему координат обычно записана в сейсмических файлах и
в файлах с скважинной информацией). Потом мы указали зону проведения робот. (если
неправильно указать зону, то мы не сможем перевести все в географические координаты и учесть
особенности рельефа местности).
Подгружаем скважинные и сейсмические данные:
Input
Сейсмические данные, тип файла: SEGY seismic data with preset parameters
После выбора файла прописали информацию для заголовков ( указали тип съёмки 3D, номера
байтов координат inline и xline, проверили систему координат)
Получили в вкладке seismic горизонт и съёмку.
Далее мы преобразовали сейсмический файл во внутренний формат петреля (если это не сделать
будут медленно открываться inline и xline). Чтобы это сделать, нажимаем ЛКМ по кубу, нажимаем
внизу Realize и потом ещё раз Realize.
Получили куб и с ним уже работаем.
Дальше подготавливаем рабочее пространство и смотрим на загруженные данные в 2D window,
3D window, Interpretation window.
Загрузка скважинных данных:
Координаты скважин, тип файла – Well heads
После выбора файла задаем заголовкам нужны тип данных, соответствующий Header info, нажали
ок:
Загружаем инклинометрию, тип файла – Multiple well paths/deviations
Дальше загружаем 3 параметра MD, угол отклонения, азимут. Присваиваем заголовки
Номер столбца
«Вначале строки идёт
название скважины»
Инклинометрия загружена
Загружаем отбивки, тип файла Petrel well tops
Буквами задаём колво колонок N численное значение,
S - текст
Загружаем кривую время-глубина. Это наш файл, который мы создали в Хамсл Расл (сори, за
название, хах).
Тип файла checkshot format
Указали
время и
глубину,
можно
поменять
название
Получили:
Дальше нам надо распространить закон время глубина на скважины
Нажимаем на скважину 2 лкм 2 раза Time
Тоже самое для 5 скважины.
Мы загрузили кривую время-глубина, чтобы увидеть на разрезе наши привязанные скважины и
посмотреть, как выглядит отбивка горизонтов. Отбивка должна совпадать с горизонтом.
Слайд 5. Корреляция опорных горизонтов
С помощью корреляции мы узнаём о конфигурации геологических границ и для получения карты
изохрон. Начинают корреляцию с реперных горизонтов. Дальше по мере усложнения переходят к
выше, или нижележащим горизонтам в зависимости от задачи. Сначала коррелировали по inline,
потом по xline, потому что по inline лучше прослеживались горизонты.
Один момент:
Мы привязали 2 скважины, потому что акустический и плотностной каротажи в большом интервале
записаны только в скважине 2 и 5, во всех остальных скважинах в целевом интервале недостаточно
информации. При выполнении проектов в таком случае закон время-глубина из самой глубокой
скважины распространяется на все остальные, но важно понимать, что отбивки в непривязанных
скважинах могут не попасть на нужную ось синфазности, там может поменяться скорость.
Скважина 5 – самая глубокая, поэтому мы из неё взяли закон время-глубина для распространения.
Методика:
Лкм 2 раза по «Wells», Time… run
Коррелируем горизонты.
Создаём полигон – область, где проводилась сейсмическая съёмка. Надо убрать области отсутствия
сейсмических данных. В пределах полигона строятся все карты. По краям съёмки можно отступить,
потому что в этих участках находится зона набора кратности и провести корреляцию в этих местах
затруднительно. После создания полигона надо обратить внимание на то, чтобы он был закрыт,
иначе не получится провести дальнейшие построения.
Слайд 6. Построение карты изохрон.
Make surface
Метод интерполяции по минимальной кривизне
Съёмка
Полигон
Геометрия с
сейсмического
куба
Получаем карту изохорн
Можно обратить внимание, что механиз интерполяции несовершенен, поэтому на картах изохорн
наблюдаются изолинии неправитльной формы:
Чтобы от улучшить отображение карты необходимо её сгладить. При сглаживании надо учесть
особенности конфигурации горизонта. Поэтому параметры для сглаживания надо подбирать
осторожно м слишком большие значения лучше не ставить.
Методика сглаживания:
Делаем копии карт, в название добавляем sm (smooth). Эти карты потом мы используем для
построений.
Лкм 2 раза по карте, которую надо сгладить
Слайд 7-8 Расчёт сейсмических атрибутов горизонта
Когерентность
Как работает:
Волновая картина делится на 2 части: когерентная и некогерентная. Когерентная часть – область
волновой картины, где соседние трассы похожи друг на друга. Зоны не когерентности - область
разломов (трассы отличаются). Мы снимаем значения вдоль горизонта и выделяем зоны. Это
необходима для более точной корреляции разрывных нарушений.
Когерентность реагирует на изменение амплитуд, частот поэтому по данному атрибуту можно
выявить зоны изменения литологического состава.
Кривизна
Кривизна реагирует на изменение формы трасс, на амплитуды не реагирует.
Можно определяет всё то же, что и когерентность, только ещё мы можем выделить зоны
складчатости, и зоны трещиноватости.
Контраст амплитуд реагирует на изменение амплитуд.
Ант трекинг
Чтобы его посчитать в инпут надо закинуть куб когерентности. Отличается от других атрибутов. Он
дорабатывает куб рассчитанных атрибутов. Ант трекинг пытается удалить особенности не
связанные с разломами (локальная неоднородность, например), Ант трекинг выделяет всё, что
связано с разломами.
Методика расчета атрибутов:
Volume attributes
Выбираем атрибут
Сейсмический куб
на основе которого
считается атрибут
готово
Потом снимаем значение атрибутов вдоль горизонтов. Чтобы посмотреть как разломы секут
данные поверхности.
Методика:
Surface attributes
RMS amplitude – снимаем среднеквадратичное значение выбранного атрибута
Какое значение снимаем
Куб с атрибутом
Выбираем поверхность под
которую будем записывать
атрибуты, чтобы быстрее найти его
в проекте
Снимаем атрибут вдоль горизонта
Выбираем поверхность
Настраиваем палетку и переходим к корреляции разрывных нарушений.
Слайд 9
Слайд 10-11
Чтобы разломы можно было использовать при картопостроении, надо переделать сигменты
разломов в полигон. На карте это будет выглядеть, как разрыв.
Чтобы сделать полигоны разломов надо сделать следующее:
1. Нам нужен проинтерполированный горизонт
2. Потом по нему рассчитать полигон разломов
Методика:
Конвертируем в точки сглаженную поверхность горизонта (лкм)
Появляется слой, на котором изображено значение времен по точкам
Потом данный слов конвертируем в проинтерполированную интерпретацию (нажимаем на слой с
точками лкм)
Полученные карты: Проинтерполированная корреляция на каждый inline xline для горизонта
Теперь считаем полигоны разломов
Нажимаем на полученные карты
Геометрия с карты
проинтерполированной
корреляции
Папка с разломами
Создание полигонов разломов
Получаем:
Можно удалить всё кроме poly
Слайд 12-14
После корреляции горизонтов, можно проверить её правильность в точках скважин. Для этого
рассчитывается зависимость между временами и стратиграфическими отметками (абсолютными).
Зависимость получится прямая. Чем глубже пласт, тем больше времени требуется для того, чтобы
его пройти и вернуться обратно.
Если точки скважин сильно отлетаю от тренда:
1. Некорректная корреляция горизонта
2. Неправильная стратиграфическая отметка (неправильная каротажная(геологическая)
корреляция, двойной разрез (скважина попала в надвиг, у нас 2 отметки, которые мы
можем спутать))
В дальнейшем мы можем использовать данную зависимость, как один из методов структурных
построений. Мы можем с помощью данной зависимости пересчитать карту изохорн в карту
глубин и увязать точки скважин с абсолютными отметками.
Методика:
Снимаем значения времен с карты изохорн и добавляем в таблицу скважинных данных.
Пкм по attributes
Добавляем сглаженную
поверхность
Строим в function window зависимость
Результат структурной интерпретации – карты глубин по основным поверхностям изучаемых
пластов и получение карты общих толщин.
Мы работаем во временной области (входные данные временной сейсмический куб).
Поверхности мы получили временные, с помощью скоростных преобразований надо построить
карты глубин для поверхностей. И построить карту общих толщин имея предположение, что H4 –
кровля, К2 – подошва изучаемого пласта.
Способы перехода от карты изохрон в карту глубину зависит от входных данных и от поверхности.
Способы перехода:
1. С помощью зависимости между временем и глубиной (данный способ применяется при
условии, что скважины равномерно распределены площади, хорошая выборка по
скважинам и высокий коэффициент корреляции между временем и глубиной)
2. Метод средних скоростей (Данный метод предполагает построение карты средних
скоростей. Средняя скорость кинематическая величина, РАССЧИТАННАЯ в каждой точке
скважины. У нас в каждой точке скважины есть значение времени и глубины. Получаем
среднюю скорость, интерполируем её между скважин, получаем карту средних скоростей.
Имея карту изохрон и средних скоростей, мы можем посчитать карту глубин. Данный
способ применяется при условии, что скважины равномерно распределены площади,
малая выборка по скважинам и высокий коэффициент корреляции между временем и
глубиной)
3. Метод интервальных скоростей (Данный метод используется в случае, когда существуют
скоростные аномалии внутри изучаемого пласта, коэффициент корреляции очень низкий.
В данном случае мы находим отражающий горизонт, у которого хороший коэффициент
корреляции между временем и глубиной, в пласте ниже нет скоростных аномалий.
Поэтому горизонту мы рассчитываем структурную карту, далее от этого горизонта либо
вверх либо вниз с помощью карт общих толщин, переходим до той поверхности, карту
глубин по которой нам необходимо получить)
Метод пересчета по зависимости:
Копируем уравнение зависимости.
Вызываем калькулятор
Карта глубин= уравнение зависимости, вместо х карта изохорн (сглаж)
Настраиваем палетку
Т.к скважины не лежат на линии тренда, у нас есть невязки в точках скважин (разница между
абсолютными истинными значениями и значениями, которые мы посчитали по уравнению)
Поэтому применяется процедура увязки со скважинами. Мы карту структурную увязываем с
скважинными данными.
Есть 2 способа: ручная и автоматическая.
Автоматическая:
Make surface
Выбираем отметку отбивки
Выбираем атрибут
Расчёт карты невязок
Анализируем карту невязок:
Диапазон изменения невязок 30 м, у глубины большой диапазон изменения значений,
соответственно данные значения невязок допустимы. Но если мы посмотрим на краевые
значения, заметим, что их значения большие, поэтому их использовать некорректно.
Надо подобрать такой алгоритм интерполяции, который бы ограничивал невязки в пределах
скважин. И не экстраполировал их по всей карте. Где нет скважин невязки должны стремиться к
нулю.
Ручная увязка:
Берём стратиграфические отметки и карту глубин построенную по зависимости, значения глубин
мы можем добавить в атрибуты. В атрибутах можно посчитать разницу и для каждой точки
скважин получить значение невязки, построить поверхность выбрав метод интерполяции и
добавить карту невязок к карте глубин.
Методика:
Создаём новый атрибут
Карта построенная
по зависимости не
увязанная
Создаём новый атрибут
Вызываем калькулятор:
Создаем карту невязок:
Важно, чтобы в others был выбран наш горизонт
Выбираем атрибут
(невязка)
Тут выбрать самое
последнее
Получаем карту невязок
Теперь:
Добавить карту невязок к карте глубин.
У ПОЯВИВШЕЙСЯ КАРТЫ НАСТРОИТЬ:
Метод интерполяции
ДОБАВЛЯЕМ РАЗЛОМЫ НА ЭТУ КАРТУ
MAKE SURFACE:
СЛАЙД 15-16
МЕТОД СРЕДНИХ СКОРОСТЕЙ
НЕВЯЗКА НЕ НУЖНА, Т. К. МЫ ВЫСЧИТЫВАЕМ ЗНАЧЕНИЕ СРЕДНЕЙ СКОРОСТИ В КАЖДОЙ ТОЧКЕ СКВАЖИНЫ, У НАС
ЗНАЧЕНИЕ ПРИ ПЕРЕСЧЕТЕ БУДЕТ СОВПАДАТЬ С ИСТИННЫМ ЗНАЧЕНИЕМ ГЛУБИНЫ.
МЕТОДИКА:
РАССЧИТЫВАЕМ ЗНАЧЕНИЕ СКОРОСТЕЙ В ТОЧКАХ СКВАЖИНЫ, СОЗДАЁМ НОВЫЙ АТРИБУТ:
ОТКРЫВАЕМ КАЛЬКУЛЯТОР:
СОЗДАЁМ КАРТУ СКОРОСТЕЙ
ТЕПЕРЬ СЧИТАЕМ КАРТУ ГЛУБИН ЧЕРЕЗ КАРТУ СКОРОСТЕЙ И ИЗОХОРН (КАЛЬКУЛЯТОР)
ПОМЕНЯТЬ
СЛАЙД 17-18
МЕТОД ИНТЕРВАЛЬНЫХ СКОРОСТЕЙ (ПОСЛЕДОВАТЕЛЬНЫЙ ПЕРЕСЧЁТ)
МЕЖДУ ГОРИЗОНТАМИ К2 И Н4 СЧИТАЕМ ВРЕМЕННУЮ ТОЛЩИНУ
ВРЕМЯ К2-ВРЕМЯ Н4 = ВРЕМЕННАЯ МОЩНОСТЬ
ПОТОМ ИЗ КАРТЫ ВРЕМЕННЫХ ТОЛЩИН С ПОМОЩЬЮ СКОРОСТНЫХ ПРЕОБРАЗОВАНИЙ СЧИТАЕМ ОБЩИЕ ТОЛЩИНЫ.
КОГДА НА РАЗРЕЗЕ ПРИСУТСТВУЮТ СКОРОСТНЫЕ АНОМАЛИИ ИЛИ КОГДА У НАС ОДНА СКВАЖИНА.
СТРОИМ ПО ОПОРНОМУ ГОРИЗОНТУ КАРТУ ГЛУБИН, ПОТОМ ОТ НЕГО СЧИТАЕМ КАРТУ ОБЩИХ ТОЛЩИН ДО
СЛЕДУЮЩЕГО ГОРИЗОНТА И ТД… ИДЁМ ДО ЦЕЛЕВОГО ПЛАСТА. ПЕРЕХОД ОТ ОДНОГО ГОРИЗОНТА К ДРУГОМУ ЧЕРЕЗ
МОЩНОСТЬ.
МЕТОДИКА:
(ОТНИМАЕМ СГЛАЖ КАРТУ ИЗОХОРН Н4 ОТ К2)
НАСТРАИВАЕМ ПАЛЕТКУ
СОЗДАЁМ НОВЫЙ АТРИБУТ
(СНИМАЕМ ЗНАЧЕНИЯ С НАШЕЙ КАРТЫ ВРЕМЕННЫХ МОЩНОСТЕЙ)
ЧТОБЫ ПОСЧИТАТЬ КАРТУ ОБЩИХ ТОЛЩИН НАДО СНЯТЬ ЗНАЧЕНИЯ ГЛУБИН С ТОЧЕК СКВАЖИН (НК2-НН4) Н-ГЛУБИНА
ДЕЛАЕМ АКТИВНЫМ К2, НО ПКМ НАЖИМАЕМ НА Н4:
ПОЛУЧИЛИ:
ПОЛУЧЕННЫЕ ТОЧКИ НЕОБХОДИМО ПРЕОБРАЗОВАТЬ В ПОВЕРХНОСТЬ
ПОЛУЧАЕМ КАРТУ ОБЩИХ ТОЛЩИН
ДОБАВЛЯЕМ ДАННУЮ КАРТУ В АТРИБУТЫ
СОЗДАЁМ ЗАВИСИМОСТЬ ВРЕМЕННОЙ МОЩНОСТИ ОТ ОБЩЕЙ
ЭТО ОДНИ И ТЕ ЖЕ ЗНАЧЕНИЯ ПРОСТО СНЯТЫ ОНИ В РАЗНЫХ МЕСТАХ ПЛАСТОПЕРЕСЕЧЕНИЯ, НЕ СОВПАДАЮТ ОНИ ИЗЗА ТОГО, ЧТО СКВАЖИНЫ У НАС НЕВЕРТИКАЛЬНЫЕ И ИЗ-ЗА НАКЛОНА У НАС ДЛЯ ОДНОЙ СКВАЖИНЫ СНИМАЕТ 2
ТОЛЩИНЫ (ПОТОМУ ЧТО DH СНИМАЕТСЯ ПО ВЕРТИКАЛИ)
КАРТУ ОБЩИХ ТОЛЩИН ЧЕРЕЗ ВРЕМЕННУЮ МОЩНОСТЬ МОЖНО ПОСТРОИТЬ ЛИБО ЧЕРЕЗ ЗАВИСИМОСТЬ, ЛИБО ЧЕРЕЗ
ИНТЕРВАЛЬНЫЕ СКОРОСТИ, РАСЧЁТ ИНТЕРВАЛЬНЫХ СКОРОСТЕЙ АНАЛОГИЧЕН РАСЧЁТУ СРЕДНИХ СКОРОСТЕЙ, ТОЛЬКО
ДЛЯ РАСЧЁТА СРЕДНЕЙ СКОРОСТИ ИСПОЛЬЗУЮТСЯ АБСОЛЮТНЫЕ ОТМЕТКИ И ВРЕМЕНА, В ИНТЕРВАЛЬНОЙ СКОРОСТИ
DH И DT
ПО УРАВНЕНИЮ ЗАВИСИМОСТИ:
КАРТА ОБЩИХ ТОЛЩИН НЕ УВЯЗАННАЯ СО СКВАЖИНАМИ.
ИСПОЛЬЗУЕМ УРАВНЕНИЕ ЗАВИСИМОСТИ, ВМЕСТО Х ВРЕМЕННАЯ МОЩНОСТЬ.
СОЗДАЁМ НОВЫЙ АТРИБУТ ДЛЯ РАСЧЁТА НЕВЯЗОК В ТОЧКАХ СКВАЖИН
У НАС ЕСТЬ THIC… ТОЛЩИНА ПО СКВАЖИННЫМ ДАННЫМ И ТОЛЩИНА ВЫСЧИТАННАЯ ПО ЗАВИСИМОСТИ, НАХОДИМ
НЕВЯЗКУ, ЧТОБЫ СКОРРЕКТИРОВАТЬ КАРТУ ОБЩИХ ТОЛЩИН ПОСЧИТАННУЮ ПО УРАВНЕНИЮ.
КАЛЬКУЛЯТОР:
ЗАДАЁМ НОВУЮ ПОВЕРХНОСТЬ В СТРАТИГРАФИИ АКТИВЕН ТОЛЬКО ОДИН ГОРИЗОНТ
ПОЛУЧАЕМ КАРТУ НЕВЯЗОК
СТРОИМ УВЯЗАННУЮ КАРТУ ОБЩИХ ТОЛЩИН
У НАС ЕСТЬ ОБЩАЯ ТОЛЩИНА МЕЖДУ ДВУМЯ ПОВЕРХНОСТЯМИ, У НАС ЕСТЬ СТРУКТУРНАЯ КАРТА К2 МЫ МОЖЕМ
НАЙТИ СТРУКТУРНУЮ КАРТУ ПО Н4:
ДИНАМИЧЕСКАЯ ИНТЕРПРЕТАЦИЯ
ЦЕЛЬ: ИЗУЧЕНИЕ ДИНАМИЧЕСКИХ ХАРАКТЕРИСТИК ВОЛНОВОГО ПОЛЯ С ЦЕЛЬЮ ПРОГНОЗА ПЕТРОФИЗИЧЕСКИХ
СВОЙСТВ ИЗУЧАЕМЫХ ОБЪЕКТОВ. (ЗАПОЛНЕНИЕ КАРКАСА ПЕТРОФИЗИЧЕСКИМИ СВОЙСТВАМИ). ОЦЕНКА КАЧЕСТВА
СЕЙСМИЧЕСКОГО МАТЕРИАЛА ПО РЕЗУЛЬТАТУ ОБРАБОТКИ.
ЛЮБОЙ СЕЙСМИЧЕСКИЙ ПАРАМЕТР ЯВЛЯЕТСЯ ХАРАКТЕРИСТИКОЙ ВОЛНОВОГО ПОЛЯ
Динамические сейсмические атрибуты – Амплитуда частота фаза
ВИДЫ ДИНАМИЧЕСКОЙ ИНТЕРПРЕТАЦИИ:
1. АТРИБУТНЫЙ АНАЛИЗ (РАСЧЁТ АМПЛИТУД ЧАСТОТ ФАЗ)
2. СПЕКТРАЛЬНАЯ ДЕКОМПОЗИЦИЯ (ВЫДЕЛЕНИЕ ГЕОЛОГИЧЕСКИХ ОБЪЕКТОВ, РАССЧИТЫВАЮТСЯ КАРТЫ
АМПЛИТУД В РАЗЛИЧНЫХ ЧАСТОТНЫХ ДИАПАЗОНАХ, ПОЛУЧАЕМ КУБЫ АМПЛИТУД НА ОПРЕДЕЛЁННОЙ
ЧАСТОТЕ, ДАЛЕЕ ЭТИ КУБЫ НАКЛАДЫВАЮТСЯ ДРУГ НА ДРУГА (RGB СУММИРОВАНИЕ) ПОЛУЧАЕМ
ОТОБРАЖЕНИЕ ГЕОЛОГИЧЕСКИЕ ТЕЛА, РУСЛОВЫЕ ОТЛОЖЕНИЯ, БАРЫ, ДЕЛЬТОВЫЕ ОТЛОЖЕНИЯ)
3. СЕЙСМОФАЦИАЛЬНЫЙ АНАЛИЗ (ВЫДЕЛЕНИЕ ГЕОЛОГИЧЕСКИХ ТЕЛ, ОТСЛЕЖИВАНИЕ ТОЛЩИНЫ ИЗМЕНЕНИЯ
ПЛАСТА. ДАННЫЙ АНАЛИЗ ОТВЕЧАЕТ ЗА ИЗМЕНЕНИЕ ФОРМЫ СИГНАЛА, В ЦЕЛЕВОМ ОБЪЕКТЕ ВЫДЕЛЯЕТСЯ
НАБОР МОДЕЛЬНЫХ ТРАСС И ДАЛЕЕ ПРОГРАММА ПО ВСЕМУ РАЗРЕЗУ ИЩЕТ СХОЖИЕ СЕЙСМИЧЕСКИЕ ТРАССЫ,
РАСПРЕДЕЛЯЯ ИХ ПО КЛАССАМ, КЛАССЫ РАСКРАШИВАЮТСЯ ПО ЦВЕТАМ)
4. СЕЙСМИЧЕСКАЯ ИНВЕРСИЯ (РЕШЕНИЕ ОБРАТНОЙ ДИНАМИЧЕСКОЙ ЗАДАЧИ, МЫ ПОЛУЧАЕМ КУБЫ
ИМПЕДАНСОВ, КУБЫ СООТНОШЕНИЯ VP/VS, КУБЫ ПЛОТНОСТИ. СЕЙСМИЧЕСКАЯ ИНВЕРСИЯ ВКЛЮЧАЕТ В
СЕБЯ БОЛЬШОЙ ОБЪЁМ МОДИФИКАЦИЙ …(5 КУРС))
ПЕРЕД ДИНАМИЧЕСКОЙ ИНТЕРПРЕТАЦИЕЙ ОЦЕНИВАЕТСЯ КАЧЕСТВО ВХОДНОГО МАТЕРИАЛА, ДЛЯ ЭТОГО
ИСПОЛЬЗУЮТСЯ ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛНОВОГО ПОЛЯ (АМПЛИТУДА ЧАСТОТА)
МЕТОДИКА:
АНАЛИЗИРУЕТСЯ СЕЙСМИЧЕСКИЙ ВОЛНОВОЙ РАЗРЕЗ ОТ НАЧАЛА ДО КОНЦА
СЕЙСМИЧЕСКИЙ РАЗРЕЗ РАЗБИВАЕТСЯ НА ВРЕМЕННЫЕ ОКНА АНАЛИЗА, В КОТОРЫХ РАССЧИТЫВАЮТСЯ ДИНАМИЧЕСКИЕ
ХАРАКТЕРИСТИКИ ВОЛНОВОГО ПОЛЯ
ПОЛУЧЕННЫЕ КАРТЫ СРАВНИВАЮТСЯ МЕЖДУ СОБОЙ И НА ЭТИХ КАРТАХ АНАЛИЗИРУЮТСЯ РАЗЛИЧНЫЕ АНОМАЛИИ
ЕСЛИ НА ВСЕХ КАРТАХ МЫ ВИДИМ СХОЖИЕ АНОМАЛИИ, КОТОРЫЕ РАСПОЛОЖЕНЫ В ОПРЕДЕЛЁННЫХ ОБЛАСТЯХ,
АНОМАЛИИ КОТОРЫЕ ПРОСЛЕЖИВАЮТСЯ ВО ВСЁМ ОБЪЕМЕ СЕЙСМИЧЕСКОГО ДИАПАЗОНА, ТО МЫ МОЖЕМ ГОВОРИТЬ
О ТОМ, ЧТО НА ОБЪЕКТЕ СУЩЕСТВУЮТ КАКИЕ-ТО СКВОЗНЫЕ АНОМАЛИИ ИЛИ ПРОСЛЕЖИВАЕТСЯ ВЛИЯНИЕ ВЕРХНЕЙ
ЧАСТИ РАЗРЕЗА, КОТОРАЯ НЕ ОТОБРАЖАЕТ ИЗМЕНЕНИЯ ДИНАМИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕЛЕВОГО ОБЪЕКТА, А
СВЯЗАНА С РЕЗУЛЬТАТАМИ ОБРАБОТКИ, С КАКИМИ-ТО ПРОЦЕДУРАМИ, КОТОРЫЕ НЕ ПОЗВОЛИЛИ МАКСИМАЛЬНО
КОРРЕКТНО ВОССТАНОВИТЬ ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛНОВОГО ПОЛЯ
С ПОМОЩЬЮ ДАННОЙ ОЦЕНКИ ОСУЩЕСТВЛЯЕТСЯ ПОИСК РАЗЛИЧНЫХ СКВОЗНЫХ АНОМАЛИЙ, КОТОРЫЕ В
ПОСЛЕДСТВИИ МЫ МОЖЕМ НЕПРАВИЛЬНО ПРОИНТЕРПРЕТИРОВАТЬ. (ВЛИЯНИЕ НЕПОДАВЛЕННЫХ ВОЛНЫ, КРАТНЫХ
ВОЛН, ВЛИЯНИЕ ВЧР НА ЦЕЛЕВОЙ ОБЪЕКТ)
ДАЛЕЕ ВЫБИРАЕМ ИНТЕРВАЛЫ ПОЛЕЗНОЙ ИНФОРМАЦИИ
СНАЧАЛА ПОЛНОСТЬЮ ВЕСЬ ИНТЕРВАЛ, ПОТОМ ДЕЛИМ ЕГО НА ЧАСТИ.
ПРИСТУПАЕМ К РАСЧЕТУ ДИНАМИЧЕСКИХ ХАРАКТЕРИСТИК
SEISMIC INTERPRETATION -> SURFACE ATTRIBUTE ->
МГНОВЕННЫЕ АТРИБУТЫ РАССЧИТЫВАЮТСЯ ДЛЯ КАЖДОГО ОТЧЕТА.
АНАЛИЗ ПОЛУЧЕННЫХ РЕЗУЛЬТАТОВ (АМПЛИТУДЫ И МГНОВЕННЫЕ ЧАСТОТЫ)
КАК БОРОТЬСЯ С АНОМАЛЬНЫМИ ЗОНАМИ:
НОРМАЛИЗАЦИЯ ДАННЫХ (В БОЛЬШОМ ОКНЕ АНАЛИЗА РАССЧИТЫВАЕТСЯ КАРТА АМПЛИТУД И ДАЛЕЕ ЭТА КАРТА
НОРМИРУЕТСЯ)
ЕСЛИ АНОМАЛИЯ СВЯЗАНА С ВЧР, СОЛЯНЫМИ КУПОЛАМИ, ПОД НИМИ ОТРАЖЕНИЯ СОБИРАЮТСЯ ПЛОХО, КАК
ПРАВИЛО МЫ ВИДИМ НИЗКИЕ АМПЛИТУДЫ.
ИНОГДА ВИДНО СЛЕДЫ РАССТАНОВКИ, ИХ ТОЖЕ НАДО УБРАТЬ.
ДАЛЕЕ МЫ ИЩЕМ ЗАВИСИМОСТЬ АМПЛИТУД ОТ ЭФФЕКТИВНЫХ ТОЛЩИН.
