Настройка ОРС-сервера в Siemens TIA Portal

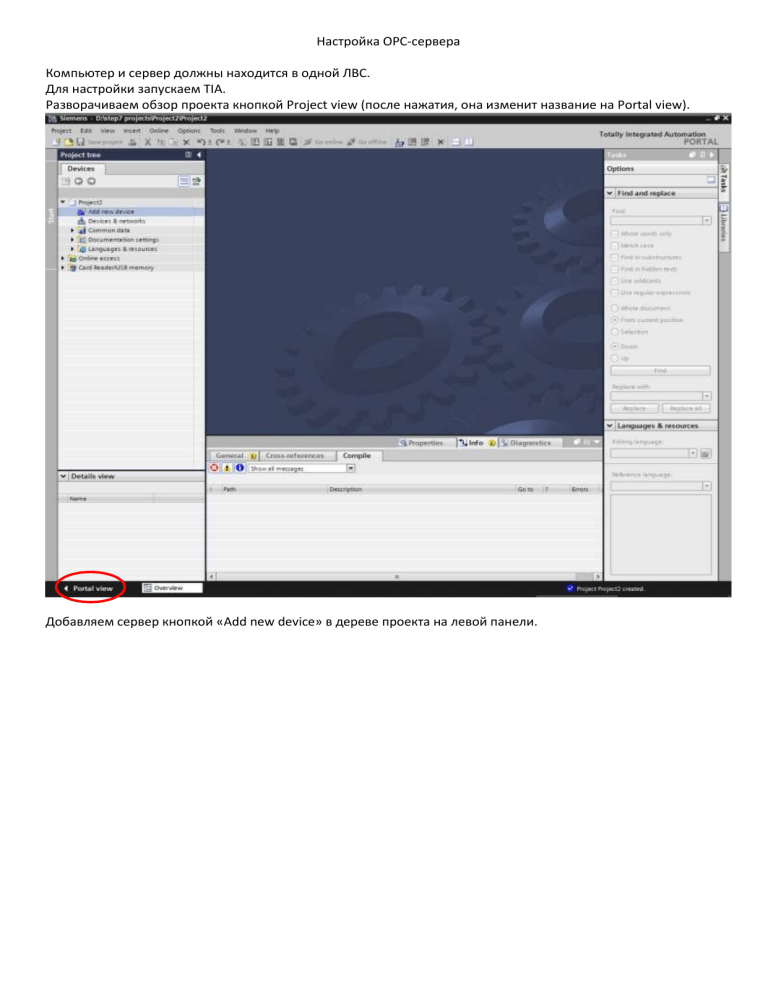

Настройка ОРС-сервера
Компьютер и сервер должны находится в одной ЛВС.
Для настройки запускаем TIA.
Разворачиваем обзор проекта кнопкой Project view (после нажатия, она изменит название на Portal view).
Добавляем сервер кнопкой «Add new device» в дереве проекта на левой панели.
На открывшейся панели выбираем конкретную модель процессора.
Выбираем последовательно нужный слот, а на правой панели поиском или в дереве находим нужный модуль
ввода/вывода:
Далее, необходимо добавить блок переменных:
Вводим названия, тип и начальное значение (при необходимости) переменных:
Присваиваем начальные адреса каналам ввода/вывода (при необходимости)
На закладке «IO tags» присваиваем имена каналам:
Добавляем компьютер на закладке «Network view»:
Добавляем сетевую карту:
Из раздела «User applications» добавляем ОРС-сервер:
Выбираем на схеме «IE general» и настраиваем адрес ЛВС:
Адреса устройств в поле «Ethernet address» должны быть из одной подсети.
На закладке «Network view» устанавливаем связь по локальной сети между ОРС-сервером и РС. Для этого, ЛКМ
«цепляем» порт ЛВС на сервере и тянем его до порта на компьютере – появится линия соединения. Для
создания связи, нажимаем кнопку «Connections» на верхней панели.
Повторяем операцию соединения для типа соединения «S7 connection»:
В конечном итоге получим:
Последовательно скомпилируем процессор и рабочую станцию:
Проводим конфигурирование ОРС-сервера (для чтения созданных переменных и каналов):
После окончания конфигурирования, в окне отобразятся ранее созданные переменные и каналы:
Для сохранения файла конфигурации, выделяем все элементы оборудования, в контекстном меню выбираем
«Свойства» («Properties»), нажимаем кнопку «Browse» и сохраняем файл.
