План-конспект: Инженерное оборудование и маскировка

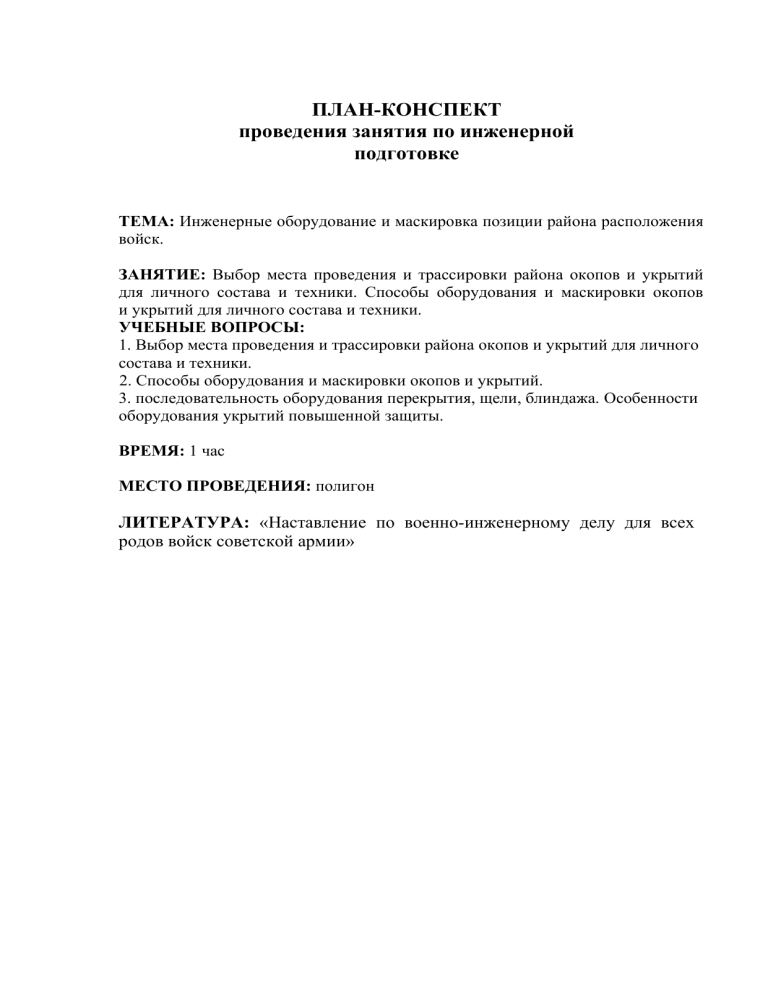

ПЛАН-КОНСПЕКТ
проведения занятия по инженерной
подготовке
ТЕМА: Инженерные оборудование и маскировка позиции района расположения
войск.
ЗАНЯТИЕ: Выбор места проведения и трассировки района окопов и укрытий
для личного состава и техники. Способы оборудования и маскировки окопов
и укрытий для личного состава и техники.
УЧЕБНЫЕ ВОПРОСЫ:
1. Выбор места проведения и трассировки района окопов и укрытий для личного
состава и техники.
2. Способы оборудования и маскировки окопов и укрытий.
3. последовательность оборудования перекрытия, щели, блиндажа. Особенности
оборудования укрытий повышенной защиты.
ВРЕМЯ: 1 час
МЕСТО ПРОВЕДЕНИЯ: полигон
ЛИТЕРАТУРА: «Наставление по военно-инженерному делу для всех
родов войск советской армии»
Название
вопроса.
Время
Содержание учебного вопроса
Вводная часть
мин
Вопрос
№1
Выбор
места
проведения
и
трассировки
района
окопов и
укрытий для
личного
состава и
техники.
Проверяю наличие личного состава, готовность группы к
занятию. Довожу тему и цели занятия.
Основная часть
Местные предметы и элементы рельефа местности,
вызывающие замедление или остановку движения войск и тем
самым
затрудняющие
их
боевые
действия,
называются
естественными препятствиями.
К естественным препятствиям относятся реки, каналы, озера,
топкие болота, возвышенности с крутыми скатами, обрывы, овраги,
густые леса, здания, гряды из скального и валунного камня, высокие
насыпи и другие местности предметы.
Инженерные средства сооружения, которые устанавливаются
или устраиваются на местности с целью уяснить или устраиваются на
местности с целью стеснить, замедлить или временно остановить
движения противника и тем самым дать возможность своим войскам
нанести ему поражение, называются заграждениями.
По своему назначению заграждения подразделяются
на
противотанковые, противопехотные,
противотранспортные и
противодесантные.
Противотанковые рвы, эскарпы и контрэскарпы, лесные завалы,
надолбы металлические ежи, баррикады, затопленная и заболоченная
местность. Зимой, кроме того, снеговые валы, обледенелые скаты и
проруби во льду.
Противопехотные: противопехотные минные поля, отдельные
противопехотные мины, фугасы и минные ловушки, проволочные
заборы и сети, переносные проволочные спирали, рогатки, ежи и
засеки.
Противотранспортные: мины, фугасы, рвы, барьеры из дерева,
металла и камня, баррикады, различные разрушения на дорогах и
путях движения.
По характеру воздействия заграждения подразделяться на
минно-взрывные и невзрывные.
К минно-взрывным заграждениям относится минные поля,
группы мин и отдельные мины.
К невзрывным заграждениям относится
земляные,
деревоземляные, проволочные и другие.
Минно-взрывные не только замедляют движение противника,
но и наносят ему поражение.
Заграждения и естественные препятствия могут наиболее
эффективно выполнять свое назначения в тесном сочетании с огнем.
Места расположения
заграждений следует выбирать с таким
расчетом, чтобы все доступные к ним и сами они хорошо
просматривались и простреливались огнем стрелкового оружия,
минометов и артиллерии.
.
Примечание
Название
вопроса.
Время
Содержание учебного вопроса
При устройстве заграждений необходимо стремиться к тому,
чтобы они были хорошо применить к местности, и замаскированы,
скрыты от наблюдений и внезапны для противника.
При
отсутствием
непосредственного
соприкосновения
с
Вопрос
противником перед отмывкой окопов их разбивают и трассируют.
№2
Разбивка окопа включает обозначение: большими кольями –
Способы
оборудования направление огня для стрелков, главного направления (директрисы)
и маскировки огня секторов обстрела для пулемета; малыми колышками (камнями,
дернинами) границ всех выемок в окопе. Трассировка с свою очередь
окопов и
представляет собой обозначение всех границ выемок бороздами.
укрытий.
Отрывку окопа не стрелковое отделение при отсутствии
непосредственного соприкосновения с противником необходимо
производить в следующим порядке:
- снять дерн с протрасиированного участка окопа и отнести за
пределы тыльного траверса;
- отрыть ячейки для стрелков и участки рва, непосредственно
прилегающие к площадкам, на полную глубину, а остальные
участки рва окопа - на глубине 60 см, выбрасывая грунт вперед
для образования бруствера; при отрыве следить чтобы откосы
выемок не были отвесными и имели крутизну не допускать
обвала;
- укрепить внутреннюю крутость бруствера дерном;
- разровнять и замаскировать бруствер;
- отрыть ров окопа на полную глубину, выбрасывая грунт в
сторону тыльного траверса, разровнять грунт и замаскировать
тыльный траверс.
В зависимости от назначения окопы отрываются и оборудуются поразному. Также применяются траншеи, представляющие собой узкий
длинный ров с насыпью с одной или двух сторон, оборудованный
как правило, ячейками для стрелков, площадки для пулеметов и для
других огневых средств и различных укрытиями. Траншея
предназначается для ведения огня и наблюдения, укрытого
сообщения и защиты от средств поражения.
В зависимости от боевой задачи и условий местности траншеи
располагают у подошвы скатов, на боевом гребне, вблизи
топографического гребня, на обратных скатах.
На местности, поросшей лесом, траншеи располагают впереди
опушки или в глубине леса.
Внутри лесного массива траншеи располагают за полянами,
прогалинами, просеками и лесосеками, за дорогами и оврагами и в
других местах, откуда можно вести огонь без больших работ по
расчистке местности для обзора и обстрела.
Примечание
Название
вопроса.
Время
Содержание учебного вопроса
Перед траншеями вырубают мелкую поросль, кустарник и
нижние ветви деревьев, не нарушая при этом маскировки.
В густом лесу, помимо вырубки мелкой поросли и ветвей,
срубают отдельные деревья, затрудняющие обстрел.
Для создания системы сплошного косоприцельного и
перекрестного огня впереди траншеи, для зашиты от продольного
прострела огнем противника и повышения защитных свойств против
атомного взрыв, а также для также наилучшего применения
местности траншеи делают по начертанию в плане ломаными,
уступами или криволинейными в соответствии с рельефом
местности и расположением отдельных местных предметов.
Ход сообщения предназначается для укрытого передвижения
между траншеями и для укрытого сообщения с тылом; ход
сообщения по свое форме и размерам в большинстве случаев не
отличается от траншеи. На наиболее важных в тактическом
отношении участках ход сообщения предспасабливают к обороне
устраивая ячейки и площадки деловых средств.
Усовершенствования окопов, траншей и ходов сообщения
заключается в оборудовании их в боевом, хозяйственном и
санитарном отношении.
К боевому оборудованию относиться устройство ячеек, площадок
и бойниц для ведения огня, открытых сооружений для наблюдения,
простерших укрытий для личного состава и материальной части,
одежды крутостей, ниш для боеприпасов, выходов уши рений,
тупиков и указателей.
К хозяйственному и санитарному оборудованию относиться
устройства нищ для хранения продовольствия воды и имущества,
устройства отхожих мест, водосборных и водо-поглощающих
колодцев и водоотводных канав.
Для защиты головы стрелка от настильного огня противника в
бруствере устраивают открытые, а при необходимости и покрытые
бойницы. Устраивают раструбом к себе, к противнику или с
раструбом в обе стороны. Для ведения огня из автоматов в бойнице
устраивают только раструбом к противнику. Открытая бойница - эта
выемка в бруствере через которую ведется стрельба или наблюдение.
Для предания откосам большей прочность крутости траншей и
ходов сообщения неустойчивых грунтов укрепляют одеждой.
Для устройство одежды крутостей применяют жерди горбыли
доски, хворост, камыш, стебли подсолнечника или кукурузы. Можно
применять маты и щиты из указанных выше материалов.
Ниши для оружия, боеприпасов и продовольствия устраивают в
передней крутости окопа или траншеи. Ниши располагаются выше
дна траншеи, чтобы в них не затекала вода, одежда ниш может быть
из щитов или из подручных материалов.
Ниши для хозяйственных припасов (продовольствия, воды)
отверстия закрывают щитами и обмазывают сверху глиной или
другими водостойкими материалами.
Примечание
Название
вопроса.
Время
Содержание учебного вопроса
Для облегчения движения в траншеях и ходах сообщения
устраивают уширения и тупики и ставят указатели.
В траншеях и ходах сообщения устраивают приспособления
для
борьбы с противникам ворвавшимся в них. Для этого
подготавливают землесосные мешки, ежи, рогатки и падающие
рамы с проволочными сетками для быстрого заграждения ими
прохода.
Маскировку траншей и ходов сообщений достигается;
- правильным применением их к местности;
- скрытием производства работ;
- устройством маскировочных перекрытий под фон
местности;
- устройство ложных траншей и ходов сообщения.
Правильное
применение траншей и ходов сообщения
заключается в том, чтобы их начертание в плане совпадало с
характерными изгибами рельефа и не нарушало общего вида
местности.
для ведения противника в заблуждение относительно
количества и системы траншей и ходов сообщения устраивают
ложные траншеи и ходы сообщения глубиной не менее 20 см при
отрывке их вручную.
Закрытые сооружения маскируют под фон окружающий
местности. Подручными материалами, маскировочными средствами
особенно тщательно маскируют амбразуры, щели для наблюдения и
подходы к сооружений и маску пред амбразурой делают пологим
под скат местности.
Вопрос №3
Щель представляет собой узкий глубокий ров длиной 5-6
Особенности
метров. Щели устраивают в системе траншей и ходов сообщения, у
оборудования окопов или отдельно. В зависимости от времени и наличия
укрытий
материальных средств устраивают открытые и перекрытые.
повышенной
Ниша на одного человека применяется как индивидуальное
защиты,
последовательн укрытие для личного состава. Нишу устраивают из подручных
ость
средств или заранее подготовленных щитов.
оборудования
Блиндажи устраиваются для личного состава в траншеях на
перекрытия,
позициях стрелковых отделений для минометов, артиллерии танков,
щели,
а также при укрытиях для боевой техники и вооружения.
блиндажа с
учетом
Убежища являются наиболее надежными укрытиями личного
необходимой
состава. Убежища, оборудованные фильтровентиляционными
защиты от
установками и имеющие герметизацию, позволяют находиться
ВТО
личному составу в условиях заражения воздуха отравляющими и
нейронного
радиоактивными веществами.
оружия
Заключительная часть
мин.
Напоминаю тему занятия.
Отмечаю лучших.
Указываю на недостатки.
Руководитель занятия :
Примечание
