Методические указания к дипломному проекту по электроэнергетике ЕНУ

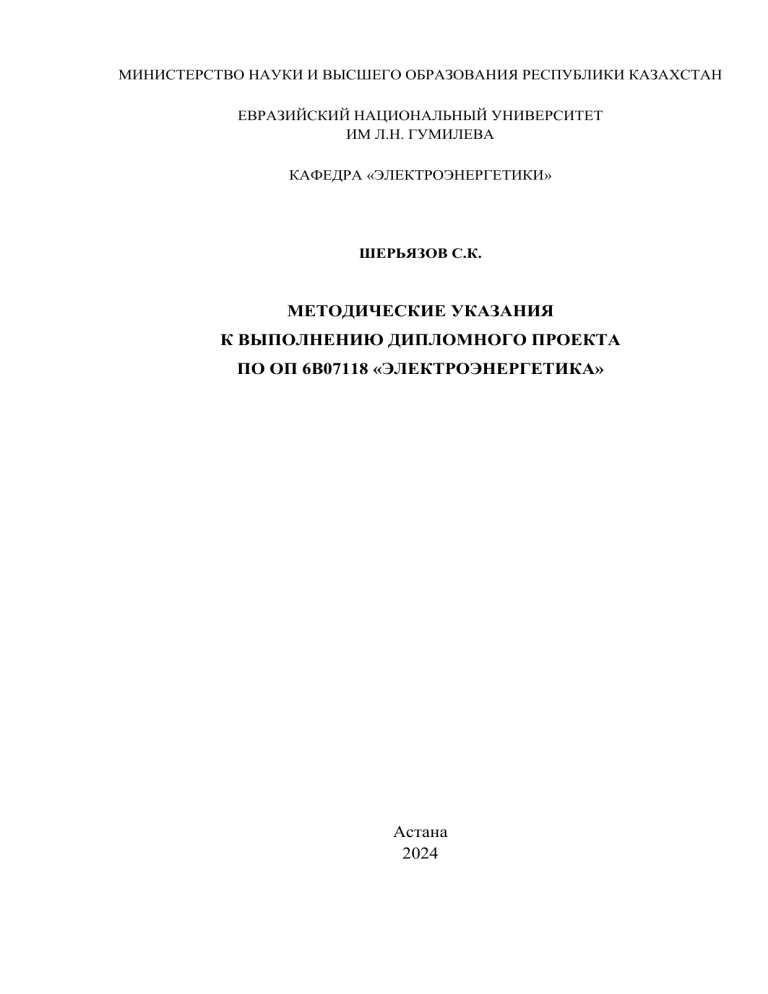

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РЕСПУБЛИКИ КАЗАХСТАН
ЕВРАЗИЙСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ
ИМ Л.Н. ГУМИЛЕВА
КАФЕДРА «ЭЛЕКТРОЭНЕРГЕТИКИ»
ШЕРЬЯЗОВ С.К.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
К ВЫПОЛНЕНИЮ ДИПЛОМНОГО ПРОЕКТА
ПО ОП 6В07118 «ЭЛЕКТРОЭНЕРГЕТИКА»
Астана
2024
Методические указания составлены на основании учебного плана и программы подготовки студентов по дисциплине «Электроснабжение» ОП 6В07118
«Электроэнергетика»
Методические указания предназначены для выполнения самостоятельной
работы студентами 3 курса по ОП 6В07118 «Электроэнергетика»
Разработал д.т.н., профессор Шерьязов С.К.
ВЕДЕНИЕ
В соответствии с Законом Республики Казахстан «Об образовании» от 27
июля 2007 года № 319-Ш с изменениями от 01.04.2019 № 240-VI и Приказа МОН
РК от 31.10.18 г. № 604 с изменениями в редакции приказа Министра образования и науки РК от 05.05.2020 №182 «Об утверждении государственных общеобязательных стандартов образования всех уровней образования» предусмотрен
уровень высшего образования, подтверждаемый присвоением лицу квалификации «бакалавр».
Об утверждении квалификационных требований, предъявляемых к образовательной деятельности, и перечня документов, подтверждающих соответствие
им. Приказ Министра образования и науки Республики Казахстан от 17 июня
2015 года № 391 с изменениями по состоянию на 05.06.2020 г. № 231
Классификатор внутренних нормативных документов НАО «Евразийский
национальный университет имени Л. Н. Гумилева»
Подготовка обучающихся по образовательной программе (ОП) 6B07118
«Электроэнергетика» (квалификация бакалавр) осуществляется в соответствии с
государственным образовательным стандартом высшего образования (ГОСО от
31.10.2018, №604). Итоговая аттестация выпускников, завершающих обучение
по образовательной программе высшего образования является обязательной.
Итоговая аттестация выпускника включает в себя защиту выпускной квалификационной работы перед Государственной аттестационной комиссией
(ГАК).
Выполнение выпускного дипломного проекта (ДП) направлено на закрепление, обобщение и демонстрацию обучающимися компетенции: знаний, умений и навыков, полученных за период обучения по различным дисциплинам,
предусмотренным учебным планом направления подготовки. Работа над ДП способствует закреплению практических навыков в решении инженерных задач и
умений использования специализированных методов и средств проектирования,
а также нормативной, справочной, учебной и научной литературы.
Целью настоящих методических указаний является ознакомление обучающихся-выпускников с требованиями, предъявляемыми к ДП, тематикой, порядком выполнения выпускной квалификационной работы, а также процедурой подготовки и защиты работы.
Методические указания предназначены для обучающихся по ОП 6B07118
«Электроэнергетика», а также для руководителей и консультантов выпускных
квалификационных работ.
1 ОБЩИЕ ВОПРОСЫ ВЫПОЛНЕНИЯ
ДИПЛОМНОГО ПРОЕКТА
1.1. Общие положения
К государственной итоговой аттестации допускается обучающийся, не
имеющий академической задолженности и в полном объеме выполнивший учебный план или индивидуальный учебный план по соответствующей образовательной программе высшего образования.
Дипломный проект - выпускная работа студента, представляющая собой
самостоятельное решение прикладных задач, соответствующих профилю образовательной программы, выполненное с применением проектных подходов и
(или) в виде подготовки бизнес-проектов, модели, а также проектов творческого
характера и других проектов.
Дипломный проект (ДП) является письменной выпускной работой, которая в соответствии с учебным планом выполняется на заключительном этапе
обучения. ДП бакалавра является основной составляющей государственной итоговой аттестации и должна представлять собой законченную научно-исследовательскую или проектную разработку, связанную с решением актуальных задач,
определяемых особенностями подготовки бакалавров по ОП 6B07118 «Электроэнергетика».
ДП выполняется лично студентом под руководством научно-педагогического работника с привлечением (при необходимости) консультанта, что свидетельствуют об умении выпускника работать с литературой, обобщать, анализировать и использовать фактический материал, используя теоретические знания и
практические навыки, полученные при освоении образовательной программы.
Руководитель и консультанты должны разработать тему ДП и необходимое задание для ее выполнения. Должны в максимальной степени способствовать процессу самостоятельного выполнения ДП путем контроля хода выполнения работы и по мере необходимости ее корректировать.
При решении крупной задачи возможно создание коллектива обучающихся, выполняющих комплексную выпускную квалификационную работу.
Комплексная ДП – совокупность нескольких выпускных квалификационных работ, объединенных общей темой (задачей). Порядок выполнения и защиты таких
работ определяет выпускающая кафедра «Электроэнергетика».
Целью выполнения дипломного проекта является:
- систематизация, закрепление и расширение теоретических и практических, профессиональных знаний студентов, полученных ими в процессе обучения;
овладение методикой самостоятельного научного исследования и экспериментирования при разработке и исследовании конкретных вопросов и проблем;
- выявление уровня подготовленности студента, приобретение им практических навыков, профессиональной компетенции, способствующих его самостоятельной работе в различных отраслях современной экономики, науки и техники.
Дипломный проект должен отвечать одному из следующих требований:
- изучение и обобщение результатов исследований и проектных решений,
проведенными учеными, аналитиками, практическими специалистами, инженерами, экономистами, инженерами - конструкторами;
- содержать научно - обоснованные теоретические выводы и предложения
по исследуемому объекту;
- содержать научно - обоснованные результаты, направленные на решение
конкретных задач, вопросов и проблем.
Для достижения цели, в дипломном проекте должны быть:
– обоснована актуальность и значимость выбранной темы;
- соответствие наименованию и цели утвержденной темы;
–четкая целевая направленность, логическая последовательность и корректное изложение материала с учетом принятой технической терминологии;
– обоснованные выводы и достоверность полученных результатов;
–оформлены в соответствии с стандартами и Положению о дипломной работе в ЕНУ (П ЕНУ К-V-24). Данное Положение определяет совокупность требований, предъявляемые к выполнению дипломных работ (проектов) студентами
НАО «Евразийский национальный университет имени Л.Н. Гумилева».
Дипломный проект по ОП «Электроэнергетика» должна содержать решение задачи, дающей необходимое представление о разрабатываемых (реконструируемых, модернизируемых) объектах и (или) системах, имеющей значение для
профессиональной деятельности выпускника.
Организация и контроль работы обучающегося по подготовке и написанию
ДП возлагается на выпускающую кафедру «Электроэнергетика».
К защите ДП допускаются обучающиеся, выполнившие работу в отведенные сроки и подготовившие все сопроводительные документы и графические материалы, дающие решение задач в соответствии с профильной направленностью
на конкретные области знания и виды деятельности. По итогам защиты ДП государственная экзаменационная комиссия (ГЭК) решает вопрос о присвоении выпускнику вуза квалификации «бакалавр».
1.2. Общая характеристика подготовки по ОП 6B07118
«Электроэнергетика»
Требования к выпускникам ОП 6B07118 «Электроэнергетика» определены
ГОСО от 31.10.2018, №604.
Степень (квалификация) выпускника – бакалавр. Нормативный период
освоения образовательной программы подготовки бакалавра по направлению
«Электроэнергетика» при очной форме обучения составляет 4 года.
Квалификационная характеристика выпускника
Электроэнергетика – область науки и техники, которая включает в себя совокупность технических средств, способов и методов человеческой деятельности для производства, передачи, распределения, преобразования и применения
электрической энергии, управления потоками электрической энергии, разработки и изготовления элементов, устройств и систем, реализующих эти процессы.
Объектами профессиональной деятельности выпускника являются:
электрическая часть станции и подстанции; электроэнергетические системы и сети; системы электроснабжения городов, промышленных предприятий,
сельского хозяйства, транспортных систем и их объектов; установки высокого
напряжения различного назначения, электроизоляционные материалы, конструкции и средства их диагностики, системы защиты от молнии и перенапряжений, средства обеспечения электромагнитной совместимости оборудования; релейная защита и автоматизация электроэнергетических систем и систем электроснабжения; электрооборудования электростанции и подстанции; комплексы на
базе возобновляемых источников энергии; защитные меры в электроустановках.
Выпускник по ОП «Электроэнергетика» подготовлен к выполнению следующих видов профессиональной деятельности:
- расчетно-проектная;
- производственно-технологическая;
- сервисно-эксплуатационная;
- монтажно-наладочная;
- организационно-управленческая.
Задачи профессиональной деятельности:
расчетно-исследовательская деятельность: изучение и анализ научно-технической информации; применение стандартных пакетов прикладных программ
для математического моделирования процессов и режимов работы объектов;
проведение экспериментов по заданной методике, составление описания проводимых исследований и анализ результатов; составление обзоров и отчетов по выполненной работе;
проектно-конструкторская деятельность: сбор и анализ данных для проектирования; участие в расчетах и проектировании объектов профессиональной деятельности в соответствии с техническим заданием с использованием стандартных средств автоматизации проектирования; контроль соответствия разрабатываемых проектов и технической документации стандартам, техническим условиям и другим нормативным документам; проведение обоснования проектных
расчетов;
производственно-технологическая деятельность: расчет схем и параметров
элементов оборудования; расчет режимов работы объектов профессиональной
деятельности; контроль режимов работы технологического оборудования;
монтажно-наладочная деятельность: монтаж, наладка и испытания объектов профессиональной деятельности; обеспечение безопасного производства; составление и оформление типовой технической документации;
сервисно-эксплуатационная деятельность: проверка технического состояния и остаточного ресурса, организация профилактических осмотров, диагностики и текущего ремонта объектов профессиональной деятельности; составление заявок на оборудование и запасные части; подготовка технической документации на ремонт;
организационно-управленческая деятельность: организация работы малых
коллективов исполнителей; планирование работы персонала; планирование работы первичных производственных подразделений; оценка результатов деятельности; подготовка данных для принятия управленческих решений; участие в
принятии управленческих решений.
Возможности продолжения образования. Выпускники, успешно освоившие ОП 6В07118 «Электроэнергетика», подготовлены к обучению в магистратуре по ОП 7М07118 «Электроэнергетика».
1.3. Требования к уровню подготовки бакалавра по
ОП 6В07118 «Электроэнергетика»
Бакалавр по направлению подготовки ОП 6В07118 «Электроэнергетика»
должен уметь решать задачи, соответствующие уровню его квалификации с учетом соответствия выполняемых профессиональных задач квалификационным
требованиям, изложенным в настоящем параграфе.
В государственную итоговую аттестацию бакалавра по направлению подготовки ОП 6В07118 «Электроэнергетика» входит защита выпускной квалификационной работы, включая подготовку к процедуре защиты и процедуру защиты.
Форма и содержание итоговой аттестации должны обеспечить контроль
выполнения требований к уровню подготовки лиц, завершивших обучение. В
процессе государственной итоговой аттестации оценивается качество овладения
следующими компетенциями:
Универсальные компетенции (УК):
УКА – способность использовать современные коммуникационные средства и технологии:
- приобретать умения и навыки по использованию современных коммуникационных средств и технологии;
- владеть знаниями в области современных коммуникационных средств и
технологии.
УКВ – способность оценивать различные ситуации на основе целостного системного научного мировоззрения:
- владеть элементами духовной, эстетической и этической культуры, формировать суждения с учетом социальных и этических аспектов и навыками концептуального, логического и аналитического мышления, реализовывать профессиональный потенциал при решении поставленных задач и их правильном документировании;
- знать формы и методы научного познания. Уметь искать и применять новые подходы к решению различных философских проблем. Владеть навыками
аргументировано отстаивать свою точку зрения; анализа и логического мышления применять принципы и методы исторического познания; применять методы
сбора социологической информации; свободно ориентироваться в вопросах мировых религий.
УКС– способность формировать и определять личность в социальной
среде и ориентироваться на здоровый образ жизни:
- демонстрировать знания, способствующих формированию целостной
личности в социальной среде и повышению ответственности индивида;
- владеть способностью формировать и определять личность социальной
среде и умением ориентироваться на здоровой образ жизни.
Профессиональные компетенции (ПК):
ПКА - уметь производить теоретические расчеты по электротехнике,
подбирать и рассчитывать электрические схемы, подбирать и анализировать источники питания, производить технико-экономический анализ деятельности предприятия:
- знать теоретические основы электротехники, современные электротехнические материалы и средства электротехнических измерений, уметь осуществлять расчет параметров и выбор элементов электрической сети;
- знать особенности современных электротехнических материалов и техники высоких напряжений. Владеть способностью рассчитывать и подбирать
электрические схемы с использованием пакетов прикладных программ для расчетов, моделирования и автоматизации проектирования электроэнергетических
устройств, систем и сетей.
- владеть знаниями в области производства и передачи электрической
энергии, и промышленной автоматики. Умения применять стандарты и нормативные документы для разработки и проектирования электрических сетей и систем электроснабжения;
- владеть навыками проектирования электрических сетей и систем электроснабжения предприятий. Уметь проводить анализ источников питания, включая
возобновляемые источники и электроэнергетических систем, и сетей, и систем
электроснабжения с оценкой технико-экономических показателей.
ПКВ - владеть способностью анализировать существующие системы и
их элементы, разрабатывать и внедрять необходимые изменения в их структуре с повышением эффективности и энергосбережения, способностью оценивать преимущества и недостатки как отечественных систем, так и зарубежных:
- владеть способностью анализировать состояние существующих электроэнергетических систем и реконструировать ее для повышения эффективности и
энергосбережения с использованием возобновляемых источников энергии. Умение проводить энергоаудит с оценкой возможности использования отечественных и зарубежных достижений.
1.4 Выбор темы выпускной дипломного проекта
Первым этапом выполнения ДП является выбор темы и руководителя работы. Тематика выпускных работ разрабатывается выпускающей кафедрой. Со
списком руководителей ДП и закрепленным за каждым из них перечнем тем
можно ознакомиться на выпускающей кафедре «Электроэнергетика» у ответственного за организацию выполнения ДП.
Перечень тем ДП, утвержденный на заседании кафедры, предлагается обучающимся в начале учебного курса, не позднее чем за 6 месяцев до начала ГЭК.
При этом обучающемуся предоставляется право предложить свою тему или выбрать одну из рекомендованных.
При получении темы обучающемуся выдается задание на ДП с указанием
исходных материалов, разделов пояснительной записки, перечня графических
работ и сроков представления работы на кафедру. В задании указываются также
фамилии консультантов по другим разделам, если в дополнительных разделах
имеется необходимость. Консультантом по основной части работы является руководитель работы, он же составляет задание на выпускную квалификационную
работу.
Тема ДП и руководитель утверждаются приказом по университету, а задание на ДП – заведующим кафедрой, после согласования специальной комиссией,
созданной на кафедре по распоряжению заведующего.
Тема ДП должна быть актуальной. Разработки по теме должны быть реальными и применимыми к практическому использованию. Целесообразно выполнение специального раздела (вопроса), в основе которой лежат элементы научноисследовательского характера.
Примерный перечень тем ДП приведён в Приложении VII.
ДП, научно-практические результаты которой связаны с потребностями
предприятия или организации, желательно сопровождать следующими документами: письмо-заказ от предприятия на разработку ДП (пример письма представлен в Приложении 2); справка о результатах внедрения (пример справки в Приложении 3).
При выборе темы ДП решающими факторами являются необходимость совершенствования существующих электроэнергетических систем и сетей, систем
электроснабжения, устройств релейных защит, систем учёта электроэнергии,
диспетчеризации, качественных и количественных показателей работы электрических сетей и систем электроснабжения.
ДП должен быть оформлен в соответствии со стандартом «П ЕНУ 33-18»
Система менеджмента качества «Положение о дипломной работе» [4]. Должна
отвечать требованиям «Правил устройства электроустановок», требованиям действующих государственных стандартов на условные графические обозначения
элементов электрических схем, современным системам обозначения величин
(СИ), охраны труда, охраны окружающей среды, техники безопасности. Условные обозначения, масштабы должны соответствовать единой системе конструкторской документации и системе проектной документации для строительства
(ЕСКД и СПДС).
Задание на выполнение работы оформляется на типовом бланке (Приложение 4), которое подписывается обучающимся, руководителем работы и утверждается заведующим кафедрой.
После утверждения темы ДП допускается, по согласованию с руководителем, дополнять или незначительно изменять перечень и содержание разрабатываемых задач и графической части, если это не меняет содержание и наименование темы.
Тема ДП, приведенная на титульном листе пояснительной записки, должна
соответствовать теме, указанной в приказе по институту об утверждении тем и
руководителей подготовки выпускной квалификационной работы. В противном
случае обучающийся до защиты ДП не допускается.
Объём исходных данных определяется темой ДП. За период преддипломной практики обучающемуся необходимо выполнить индивидуальное задание.
Тематика индивидуальных заданий определяется темой ДП. Задание формулируется руководителем выпускной квалификационной работы, и его тема записывается в дневник преддипломной практики.
2 ОРГАНИЗАЦИЯ ВЫПОЛНЕНИЯ ДИПЛОМНОГО ПРОЕКТА
Тема дипломных проектов разрабатывается выпускающей кафедрой в соответствии с профилем подготовки бакалавров, отвечать современным требованиям науки, техники, производства, экономики и согласовывается с работодателями.
Перечень предлагаемых тем дипломных проектов вносится руководителем
в АИС «Платонус» модуль «Выпускные работы/проекты». Количество внесенных тем должно превышать количество распределенных студентов.
Студент выбирает тему дипломного проекта и научного руководителя в
АИС «Платонус» модуль «Выпускные работы/проекты».
Тема дипломного проекта утверждается приказом ректора Университета за
каждым обучающимся с указанием научного руководителя. Тема дипломного
проекта, при необходимости может уточняться до окончания прохождения преддипломной практики, корректироваться на основании мотивированного представления заведующего выпускающей кафедрой.
Общее руководство ДП осуществляется заведующим выпускающей кафедрой. Руководители ДП назначаются решением кафедры на основе учебной
нагрузки. По отдельным разделам ДП назначаются консультанты.
Руководитель ДП - это штатный или внештатный сотрудник кафедры, реализующей образовательную программу, по которой обучается студент. Руководитель несут ответственность за правильность и корректность постановки задач,
наличие элементов новизны в ДП, конфиденциальность информации и квалифицированное руководство самостоятельной работой обучающегося.
Обучающийся несет полную ответственность перед Государственной экзаменационной комиссией за качество выполнения, содержание, результаты
своей ДП и сделанные выводы. В соответствии с утвержденной кафедрой темой,
руководитель ДП выполняет следующие функции:
- обсуждает с обучающимся тематику и оказывает содействие в выборе и
формулировании темы ДП;
- формулирует задание на ДП, составляет график ее выполнения;
- оказывает обучающемуся консультативную помощь в организации и выполнении работы;
- -оказывает методическую помощь обучающемуся и оценивает допустимость принятых решений;
- контролирует ход выполнения ДП и ее соответствие образователь-ному
стандарту и программе подготовки;
- консультирует обучающегося по выбору литературы, определению методов исследования по теме ДП;
- в случае экспериментального исследования помогает его организовать;
- обсуждает результаты хода выполнения обучающимся работ на заседании выпускающей кафедры;
- проверяет соответствие объема и содержания раздела заданию;
- делает вывод о готовности ДП к защите, что подтверждается подписью
на титульном листе.
- принимает участие в предварительной защите ДП;
- дает письменный отзыв о работе обучающегося по подготовке ДП;
- при необходимости присутствует на защите ДП.
После выполнения ДП обучающийся обязан предоставить все материалы
(пояснительную записку, графический и иллюстрационный материал) руководителю на утверждение. В тех случаях, когда тематика ДП и задание на ее выполнение имеет узкоспециальную научно-практическую направленность, по решению выпускающей кафедры может быть назначен консультант по отдельному
разделу ДП. Он выполняет следующие функции:
- по согласованию с руководителем ДП формулирует задание на выполнение соответствующего раздела;
- определяет структуру соответствующего раздела ДП;
- оказывает методическую помощь обучающемуся через консультации,
оценивает допустимость принятых решений;
- проверяет соответствие объема и содержания раздела заданию;
делает вывод о готовности соответствующего раздела ДП к защите, что подтверждается подписью на титульном листе.
С целью выполнения работы в соответствии с требованиями ГОСТов и
единой системы конструкторской документации решением выпускающей кафедры назначается нормоконтролер (из числа ее преподавателей). В своей деятельности он выполняет следующие функции:
- осуществляет нормоконтроль за обязательным соблюдением при выполнении ДП действующих СНиПов, ГОСТов, правил, инструкций и указаний по
проектированию;
- проверяет полноту и комплектность документации, правильность выполнения надписей, наличие подписей обучающегося, научного руководителя (консультанта, если таковой назначен), соответствие чертежей, схем, условных обозначений, отражение использованных источников действующим требованиям;
своевременно доводит до руководителя и обучающегося сведения о вновь вводимых изменениях и дополнениях в нормативные документы.
Нормоконтролер несет ответственность за соответствие ДП действующим
нормативным требованиям и качественное выполнение документации.
3. СОДЕРЖАНИЕ И ОФОРМЛЕНИЕ ВЫПУСКНОГО
ДИПЛОМНОГО ПРОЕКТА
3.1. Общие положения
Дипломный проект бакалавра состоит из расчётно-пояснительной записки
объемом от 50 до 70 страниц машинописного текста (включая введение, основную часть, заключение, список использованной литературы и приложения) и графической части, включающей не менее 4 листов формата А1.
Для проверки правильности оформления пояснительной записки и графической части ДП и соответствия их оформления проектно-конструкторской документации на кафедре «Электроэнергетика» предусматривается их нормоконтроль. Пояснительная записка и чертежи предъявляются нормоконтролеру кафедры, который несет ответственность за соответствие представленной документации действующим стандартам, в т.ч. Положению П ЕНУ K-V-24 Проверенные работы возвращаются обучающемуся для внесения при необходимости
исправлений и переработки.
При правильном оформлении, соответствующим требуемым нормам, работа подписывается нормоконтролером. Нормоконтролер не несет ответственности за полноту и содержание технологических, научных и технических решений.
После разрешения нормоконтролера, пояснительная записка проходит проверку на объем заимствования (плагиат) в системе «Антиплагиат». Дипломные
проекты на предмет плагиата проверяются в АИС Платонус в личном кабинете
обучающегося. Для прохождения процедуры проверки на предмет плагиата
можно ознакомиться с «Инструкцией по проверке Выпускных работ на плагиат
в системе PLATONUS» в библиотеке АИС Платонус.
Обучающийся допускается к защите работы при наличии процента оригинальности текста не менее 70 % и цитирования не более 30%. У обучающегося
имеется дополнительно 2 попытки для прохождения проверки.
На факультете создается рабочая комиссия, которая обязана в течение трех
рабочих дней рассмотреть все представленные работы и вынести окончательные
решения в виде справок о допуске либо о недопуске обучающихся к защите. Рабочая комиссия вправе аргументированно добавить до 20% оригинальности (в
случаях, если плагиатом определилось: материал, использованный из предыдущей своей работы, используется цитирование из нормативных документов и
т.д.).
В случае, если процент оригинальности соответствует минимальному порогу Рабочая комиссия имеет право выдать справку о допуске обучающихся к
защите. В справке должны отражаться результаты автоматической проверки,
окончательное решение Рабочей комиссии, а также обоснование добавления
процента оригинальности (в случае добавления).
Краткий отчет о проверке на заимствование доступна в АИС Платонус обучающимся и заведующему кафедрой.
Завершенная ДП, обучающимся представляется на подпись соответствующим консультантам и руководителю, которые несут ответственность на соответствие содержания работы к утвержденному заданию. После подписи руководителя и консультантов ДП допускается к предварительной защите.
По результатам положительного одобрения ДП на предварительной защите, работа направляется зав. кафедрой и декану факультета. После рассмотрения ДП, они подписывают его и тем самым допускают к защите.
3.2 Документы проектов
Документация проектов состоит из текстовых и графических документов,
создаваемых на компьютере с использованием соответствующего программного
обеспечения. Виды и комплектность документации конструкторских работ на
каждой стадии устанавливает стандарт «ЕСКД. Виды и комплектность конструкторских документов».
Текстовыми считаются документы состоящие преимущественно из текста
сплошного или разделенного на графы. К текстовым документам относят: пояснительную записку, ведомости, спецификации, технические условия, программы
и методики испытаний, расчеты, инструкции, руководства и прочие (не графические) документы.
Общий объем текстовой документации определяется локальными актами
университета и должен лежать в указанных пределах для дипломных проектов
50-70 страниц. Допускается увеличение общего объема текстовой документации
сверх указанного за счет дополнительных материалов, включенных в приложения к пояснительной записке.
Графическими считаются документы, состоящие преимущественно из графических изображений (в том числе условных) и их комбинаций с буквенноцифровыми обозначениями. К графическим документам относят: диаграммы,
чертежи и схемы всех видов, выполненные в электронном виде.
Графические документы выполняют на листах формата А1 или в виде пакета электронных документов (далее мультимедийная презентация). Документы
в виде видеоматериалов выполняют с оптимальным расположением на экране и
с разрешением воспроизводимого изображения не менее 800х600 пт.
Общий объем обязательной графической документации (в листах формата
А1) определяется локальными актами университета. В дипломных проектах графическая часть представляется в количестве не менее 4 листов формата А1. Допускается увеличение общего объема графической документации за счет произвольного количества дополнительных материалов.
Обозначение документации проекта
Всей обязательной документации должно быть присвоено самостоятельное
обозначение. Самостоятельное обозначение документа формируется из базового
и дополнительного обозначений. Базовое обозначение делают общим для всей
документации проекта (работы); дополнительное – индивидуальным для каждого документа проекта (работы).
Базовое обозначение документа выполняют в две позиции, разделенные
точкой. Например, «ЭЭДП.РСЭС».
На первой позиции обозначения указывают кафедру, выдавшую техническое задание с помощью прописных букв русского алфавита и вид выпускной
работы. Общая длина позиции должна быть не более четырех знаков. Например,
ЭЭДП – кафедра Электроэнергетики, вид – Дипломный проект.
На второй позиции указывают шифр темы проекта (работы) с помощью
прописных букв, арабских цифр или их сочетаний. Общая длина позиции должна
быть не более четырех знаков. Рекомендуется в качестве указываемых
букв выбирать первые буквы первых четырех слов названия проекта (работы).
Например, РСЭС – Реконструкция схемы электроснабжения.
Дополнительное обозначение документа формируют в четыре позиции.
Первую и вторую позицию дополнительного обозначения разделяют точкой, последующие позиции отделяют пробелами. На первой позиции двумя арабскими
цифрами указывают порядковый номер основного документа комплекта, например, номер чертежа 01, 02 и т.д.
Вторую позицию применяют для указания тремя арабскими цифрами номера детализирующего графического документа. При этом на основном документе присваивают знаки - 000.
На третьей позиции указывают код документа согласно ГОСТ 2.102
«ЕСКД. Виды и комплектность конструкторских документов», ГОСТ 21.101
«СПДС. Основные требования к проектной и рабочей документации» или схемы
согласно ГОСТ 2.701 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению». В том случае, когда в документе показаны элементы, соответствующие
разным кодам, принимают код, соответствующий наиболее значимому элементу.
Код документа определяется его видом.
Обозначения отдельных документов по ГОСТ 2.102:
ПЗ – пояснительная записка;
ВД – ведомость проекта (работы);
ТУ – технические условия;
ТБ – таблицы;
РР – расчеты;
И.. – инструкции (И1, И2, И3 и т. д.);
Д.. – прочие документы (Д1, Д2, Д3 и т. д.).
Документы, соответствующие отдельным изделиям по ГОСТ 2.102:
СБ – сборочный чертеж;
ГЧ – габаритный чертеж;
МЭ – электромонтажный чертеж;
МЧ – монтажный чертеж;
ТЧ – теоретический чертеж.
В зависимости от вида схем используются следующие обозначения:
Э.. – схемы электрические (Э1, Э2, …);
Г.. – схемы гидравлические (только Г1, Г3 и Г4);
П.. – схемы пневматические (только Г1, Г3 и Г4);
Р.. – схемы энергетические;
С.. – схемы комбинированные;
В зависимости от типа схем буквенные обозначения дополняют следующими цифрами:
1 – структурная (определяющая основные функциональные части установки, их назначение и взаимосвязи);
2 – функциональная (разъясняющая процессы, протекающие в отдельных
функциональных цепях);
3 – принципиальная (определяющая состав элементов и взаимосвязи между
ними, дающая полное представление о принципах работы установки);
4 – соединений (соединение основных частей установки);
5 – подключений (показывающая внешние подключения установки);
6 – общая (определяющая основные части комплекса и их соединение
между собой на месте эксплуатации);
7 – расположения (определяющая относительное расположение основных
частей установки);
0 – объединенная (содержащая элементы схемы одного вида и разных типов).
Так, например, Э7 – схема электрическая расположения, Г4 – схема гидравлическая соединений, С3 – схема комбинированная (электрогидропневмокинематическая) принципиальная, Э0 – схема
электрическая объединенная
Пример:
ЭЭДП.РСЭС.00.000 ПЗ – Пояснительная записка;
ЭЭДП.РСЭС.03.000 Э5 – Схема электрическая подключений;
ЭЭДП.РСЭС.04.000 РР – Экономические показатели проекта.
ЭЭДП.РСЭС.01.000 Д1 – Общий план расположения объектов
На всех листах обязательной документации выполняют основную надпись
установленной формы по ГОСТ 2.104 «ЕСКД. Основные надписи».
В пояснительной записке, на первых листах документа, включая обложку,
титульный лист, задание выполняют рамки (Приложение І, ІІ и ІІІ). Ведомость
проекта (работы) и реферат выполняют, как самостоятельный документ с собственным обозначением (Приложение IV и V). Основную надпись для остальной
части документа выполняют по форме 2 (Приложение VI).
На листах графической документации выполняют основную надпись по
форме 1 (Приложение VII). В графах надписи должны быть краткими, в графе 4
– присваиваются литеры «УДП» – учебный документ проекта. в графе 7 – порядковый номер листа документа, на документах, состоящих из одного листа графу
не заполняют; в графе 8 – общее количество листов.
Заполнение основной надписи выполняют шрифтом обычного написания с
гарнитурой Times New Roman или Calibri высотой не менее 10 пт и не более 15
пт.
3.3 Содержание дипломного проекта
Дипломный проект состоит из пояснительной записки (ПЗ) и графической
части (ГЧ).
3.3.1 ПЗ включает следующие разделы:
• Обложка
• Титульный лист
• Задание на выполнение дипломного проекта
• Ведомость дипломного проекта
• Реферат
• Содержание
• Введение
• Основная часть
• Заключение (выводы и рекомендации)
• Список использованной литературы
• Приложения.
Общими требованиями к пояснительной записке дипломного проекта являются четкость и логическая последовательность изложения материала, убедительность аргументации, конкретность изложения результатов, доказательств и
выводов, краткость и ясность формулировок. Все разделы излагаются кратко, результаты представляются в таблице и в виде графиков и диаграммы.
Пояснительная записка дипломного проекта должна быть переплетена или
помещена в папку для дипломного проектирования. Графическая часть приводится в Приложений. В ходе защиты проекта, графическая часть представляется
в виде презентации, куда еще можно добавить другие иллюстрационные материалы по необходимости.
Обложка, титульный лист и задание являются первыми страницами дипломного проекта и служат источниками информации, дающей сведения для обработки и поиска документа. Они не нумеруются, но входят в общее количество
страниц. Формы обложки, титульного листа и задания приведены в Приложениях I, II и ІІІ.
Ведомость дипломного проекта содержит перечень документов, вошедших в состав дипломного проекта (работы). Ведомость технического проекта составляют по ГОСТ 2.106 «ЕСКД. Текстовые документы».
В качестве шрифта ведомости, как документа состоящего преимущественно из текста, разделенного на графы и обычного написания с кеглем не менее 12 пт и не более 15 пт.
Графы ведомости заполняют следующим образом (Приложение IV):
− в графе «№ строки» указывают порядковый номер документа, включенного в ведомость;
− в графе «Формат» указывают формат, на котором выполнен документ.
Если документ выполнен на нескольких листах различных форматов, то в графе
проставляют (звездочку со скобкой), а в графе «Примечание» перечисляют все
форматы в порядке их увеличения;
− в графе «Обозначение» указывают обозначение документа;
− в графе «Наименование» указывают наименование документа; для пояснительной записки записывают «Пояснительная записка»;
− в графе «Кол. листов» указывают количество листов, на которых выполнен данный документ (для пояснительной записки включают листы ведомости,
приложений и иных подшитых отдельных текстовых документов);
− в графе «Примечание» указывают дополнительные сведения. Для документов в электронной форме указывают идентификатор (полное имя) файла, записанного на информационный носитель, и программу, в которой был создан
документ
Реферат представляет собой краткое изложение содержания, включающее
основные фактические сведения и выводы без какого-либо толкования и критических замечаний. Ниже названия «Реферат» пишутся выходные данные: количество страниц, иллюстраций и таблиц, количество используемых источников.
Еще ниже – ключевые слова, предназначенные для тематического поиска. Перечень ключевых слов должен включать до 10 слов в именительном падеже, отпечатанных прописными буквами и расположенных в строку через запятые.
Рекомендуемый объем текста реферата до 2000 знаков с пробелами (не более 1 страницы). Пример реферата приведен в Приложении V.
В тексте реферата должны быть следующие части (каждая с новой строки):
объект разработки; цель работы, основные технические решения, конструктивные и технико-эксплуатационные характеристики; степень внедрения и апробации работы; область применения; экономическая эффективность.
Содержание дипломного проекта включает введение, порядковые номера
и наименования всех глав и разделов (подглав), заключение, список использованной литературы, наименование приложений. В содержании напротив каждого элемента (главы, разделов) дипломного проекта проставляется страница, с
которой он начинается. Образец «Содержания» приведен в Приложении VI.
Введение должно содержать описание состояния разрабатываемого объекта, оценка состояния объекта и обоснование актуальности темы дипломного
проекта, а также должны быть сформулированы цель, задачи и объект дипломного проекта, описана практическая база написания дипломного проекта. Объем
введения может составлять не более 2 страниц.
Содержание разделов основной части ДП зависит от темы и вида выпускной работы. Содержание разделов основной части должно точно соответствовать
теме ДП и полностью ее раскрывать. Эти разделы должны показать умение выпускника сжато, логично и аргументировано излагать материал, изложение и
оформление которого должны соответствовать требованиям к ДП. Примерное
содержание ДП для разных тем приведены в Приложений VII.
Выпускная квалификационная работа может выполняться в виде дипломной работы или дипломного проекта.
Дипломная работа носит исследовательский характер и может быть предложена обучающимся при условии, если он занимался ее разработкой в ходе выполнения научных работ, научных проектов в процессе обучения и может обосновать целесообразность ее дальнейшего изучения. В случае выполнения дипломной работы (исследовательской работы) приводятся анализ современных
достижений, описание теоретических вопросов, рассматриваются методология и
методика исследования, описываются выполненные экспериментальные исследования, а также результаты патентно-информационного поиска, приводятся
расчеты, графики, таблицы, схемы.
Дипломный проект (проектно-технических решений) на кафедре «Электроэнергетика» ЕНУ им Л.Н. Гумилева выполняется по трем направлениям по
реконструкции (модернизации):
- электроэнергетической системы (эл. сети напряжением 35 кВ и выше);
- электрической части подстанции или электростанции;
- схемы (системы) электроснабжения (эл. сети напряжением до 35 кВ).
При проектировании в начале обязательно должен быть анализ состояния
проектируемого объекта. Его выполнение возможно после сбора и предварительного анализа фактического материала, дающего уверенность в возможности раскрытия темы на основе имеющихся данных, получаемых в ходе преддипломной
(производственной) практики. Результатом подготовки раздела должно стать
обоснование темы ДП, выявление и систематизация путей её решения с выбором
специального вопроса. При подготовке данного раздела уместно представить:
- характеристику объекта;
- существующие элементы электроэнергетической системы или схемы
электроснабжения, основные их параметры и показатели;
- анализ существующего состояния проектируемого объекта с необходимым расчетом для выявления его достоинства и недостатки;
- обоснование темы ДП с указанием специального вопроса, который требует более глубокого изучения путем анализа состояния вопроса и разработки
его на основе современных достижений в мировой и отечественной практике.
После анализа следует приступать к разработке самой темы проекта, по
устранению выявленных недостатков в ходе анализе. В ходе реконструкции существующей электроэнергетической системы или схемы электроснабжения объекта требуется произвести расчет и выбор необходимых элементов
электрической сети в условиях роста электрической нагрузки в перспективе и с
применением энергосберегающих мероприятий. При выборе типа элементов
следует предложить новые, перспективные устройства, имеющие наилучшие
технико-экономические показатели, например, рассмотреть компенсацию
реактивной
мощности
для
энергосбережения
и
повышения
энергоэффективности системы электроснабжения.
В основной части специальным вопросом разрабатывается технология по
улучшению режима работы и показателей системы электроснабжения. Причем
предлагаемые мероприятия должны глубоко сочетаться с темой проекта и
возможно потребует научно-обоснованного решения.
В осовной части проекта важно разработка мероприятий по обеспечению
безопасного обслуживания электроустановок. В проекте недопустимо
упрощение и формальное цитирование правил по технике безопасности без
конкретных инженерных решений. Мероприятия по электрбезопасности должны
органически входить в комплекс решаемых вопросов, включая и специальный
раздел проекта.
Проект следует завершить с оценкой экономических показателей
предлагаемых мероприятий по реконструкции и окупаемость инвестиции. Для
чего необходимо составить спецификацию закупаемого оборудования и сметы
расходов на реконструкцию. Произвести расчет годовых издержек для
обслуживания в ходе эксплуатации и себестоимость передаваемой
электрической энергии.
В заключений дипломного проекта приводятся основыне выводы по
работе, результаты решения по обеспечению качества электроэнергии,
надежности
и
экономичности
системы
электроснабжения
и
электроэнеретической системы. При этом желательно привести конкретные
результаты и их показатели, сравнительная оценка результатов до и после
реконструкции. По возможности привести рекомендации по дальнейшему
повышению энергетической и экономической эффективности рассматриваемых
систем.
Список использованной литературы содержит сведения об источниках,
использованных при выполнении дипломного проекта или работы (учебники,
учебные пособия, справочная литература, учебно-методические пособия,
нормативно-технические документы, стандарты, книги, периодические издания,
электронные ресурсы сети Internet и др.). Описание источника в списке литературы должно содержать все основные сведения об издании: фамилию и инициалы автора (авторов), название, место издания, издательство, год издания и количество страниц.
Список используемой литературы можно приводить в алфавитном
порядке или по мере использования их. В тексте в квадратно скобке приводится
ссылка на номер источника, например: [5], согласно представленному списку
литературы.
Приложения предназначены для того, чтобы облегчить представление
содержания проекта (работы) и включают материалы, дополняющие текстовую
часть расчетно-пояснительной записки, раскрывающие суть разработок
студента.
Приложение может быть оформлено как промежуточные расчеты,
таблицы и иллюстрации вспомогательного характера: инструкции; методики;
схемы; эскизы; описания программных средств и т.п. Можно привести
разработанные методические материалы; исходная учебно-программная
документация; протоколы испытаний; заключения экспертизы; технологическая
документация; акты внедрения и т. д.
3.3.2 Графическая часть дипломного проекта должна выполняться на
листах формата А1 (594×841 мм).
Графическая часть дипломного проекта должна отражать его основные
результаты и наглядно подтверждать изложенный в тексте пояснительной
записки материал. Графическая часть дипломного проекта планируется
заданием. В ходе выполнения дипломного проекта графичиеские материалы
могут быть скорректированы.
Графическая составляющая проекта может быть представлена в виде
чертежей, схем, графиков, рисунков, диаграмм, фотографий, таблиц, карт и др.
Она частично служит иллюстративным материалом к докладу студента на
защите дипломного проекта.
Графическая часть должна выполняться в соответствии с требованиями
действующих государственных стандартов Единой системы конструкторской
документации (ЕСКД). В правом нижнем углу рабочего поля чертежа (схемы)
должна размещаться основная надпись. Рабочее поле листа иллюстративного
материала (графики, диаграммы, экономические показатели, результаты
научных исследований и др.) должно иметь рамку, отстоящую от кромки листа
справа, сверху и снизу на 5 мм и слева на 20 мм. Подписи на листе
иллюстративного материала дипломного проекта могут быть размещены на
обороте листа.
3.4 Требования к оформлению дипломного проекта
Дипломный проект должен быть выполнен печатным способом с
использованием компьютера и принтера на одной стороне листа белой бумаги
формата А4 через один интервал. Шрифт - Times New Roman (обычный), кегль 14. Необходимо соблюдать равномерную плотность, контрастность и
одинаковую четкость изображения по всей работе. Дипломный проект должен
иметь твердый (книжный) переплет.
При оформлений ДП необходимо соблюдать следующие параметры
страницы: поля - левое - 30 мм, правое - 10 мм, верхнее - 20 мм, нижнее - 25 мм.
Абзацный отступ - 1,25 мм.
Опечатки, описки, графические неточности, обнаруженные в процессе
написания дипломного проекта, допускаются исправлять подчисткой или
закрашиванием белой краской и нанесением на том же месте исправленного
текста (графики) печатным или рукописным способом (черными чернилами,
черной тушью или гелиевой ручкой).
Фамилии, названия учреждений, организаций, фирм, названия изделий и
имена собственные в дипломном проекте приводятся на языке оригинала.
Наименования разделов (глав) и подразделов (параграфов) следует
печатать с абзацного отступа с прописной (заглавной буквы) без точки в конце,
не подчеркивая. Если название состоит из двух предложений, то они разделяются
точкой. При этом каждый раздел (глава) и каждый подраздел (параграф) должны
содержать законченную информацию и в совокупности раскрывать тему
дипломного проекта.
Страницы нумеруются арабскими цифрами сквозной нумерацией по всему
тексту. Номер страницы проставляется в центре нижней части страницы без
точки.
Обложка, титульный лист и задание на дипломный проект не нумеруются,
но включаются в общую нумерацию страниц.
Содержание и первый лист Введения не нумеруются, но также входят в
общую нумерацию страниц. Нумерация страниц начинается со второго листа
Введения и далее по тексту.
Иллюстрации и таблицы, расположенные на отдельных листах, включают
в общую нумерацию страниц дипломного проекта. А также формат АЗ
учитывать как одну страницу.
Разделы (главы) дипломного проекта должны иметь порядковые номера
в пределах всей работы, обозначенные арабскими цифрами без точки и
записанные с абзацного отступа. Подразделы (параграфы) должны иметь
нумерацию в пределах каждого раздела (главы), разделенных точкой. В конце
номера подраздела (параграфа) точка не ставится.
Каждый раздел (глава) дипломной работы (проекта) начинается с нового
листа. Текст от наименования раздела и подраздела отделяется интервалом в две
строки. Подразделы (параграфы) внутри одного раздела (главы) разделяются
между собой интервалом в две строки от текста. Названия разделов (глав) и
подразделов (параграфов) печатаются с прописной (заглавной) буквы, не берутся
в кавычки, в конце наименования точка не ставится.
Иллюстрации (чертежи, карты, графики, схемы, диаграммы,
фотоснимки) следует располагать непосредственно после текста, в котором они
упоминаются впервые или на следующей странице. Иллюстрации могут быть
цветными и нумероваться арабскими цифрами в пределах раздела (главы).
Допускается сквозная нумерация. На все иллюстрации должны быть даны
ссылки с указанием ее номера после слов «на рисунке ...» . Иллюстрации,
рисунки (Приложение VIII) при необходимости могут иметь наименования и
пояснительные данные (подрисуночный текст). Слово «Рисунок» и его
наименование помещают после его пояснительных данных и располагают по
центру отдельной строчки.
Таблицы должны располагаться непосредственно после текста, в котором
они упоминаются впервые или на следующей странице. На все таблицы должны
быть даны ссылки с указанием ее номера после слов «в таблице ...». Название
таблицы следует помещать с абзацным отступом на следующей строке после
слов «Таблица» и ее номера (Приложение IX).
Таблицу с большим количеством строк допускается переносить на другой
лист (страницу). При переносе части страницы на другой лист (страницу) слово
«Таблица» и ее номер и название указывают один раз слева над первой частью
страницы, над другими частями пишут «Продолжение таблицы ...» с указанием
номера.
При переносе части таблицы следует повторить первую строку первой
части или привести нумерацию каждого графа (столбца). Таблицу с большим
количеством граф целесообразно выносить в приложение.
В таблицах должны быть указаны единицы измерения приводимых
величин, соблюдаться правила их сокращения. Не допускаются произвольное
сокращение в графах и другом тексте. В текстовых материалах таблицы в конце
предложений точка не ставится.
Цифровые или иные данные в какой-либо строке таблицы могут
отсутствовать, тогда в ней ставят прочерк. Таблицы нумеруются арабскими
цифрами в пределах раздела (главы) и допускается сквозная нумерация. В
таблице допускается применять меньший размер шрифта, чем в тексте.
Примечание следует помещать непосредственно после текстового,
графического материала или в таблице, к которой относятся эти примечания.
Слово «Примечание» следует печатать с прописной буквы, с абзаца и не
подчеркивая. Если примечание одно, то после слова «Примечание» ставится
тире. Одно примечание не нумеруется, несколько примечаний нумеруются по
порядку арабскими цифрами без проставления точки.
Формулы и уравнения в тексте выделяются в отдельную строку. Выше и
ниже каждой формулы или уравнения должно быть оставлено не менее одной
свободной строки. Если уравнение не умещается в одну строку, то оно должно
быть перенесено после знака равенства (=) или после знаков плюс (+), минус (-),
умножение (х), деления (:) или других математических знаков, причем знаки в
следующей строке повторяют.
Пояснение значения символов и числовых коэффициентов следует
приводить непосредственно под формулой в той же последовательности, в какой
они даны в формуле. Первую строку объяснения начинают со слова «где» без
двоеточия. Значение каждого символа следует давать с новой строки.
Формулы в дипломном проекте следует нумеровать порядковой
нумерацией арабскими цифрами в круглых скобках в крайнем правом
положении на строке. Формулы нумеруются арабскими цифрами в пределах
раздела (главы) и допускается сквозная нумерация в пределах всей работы.
Ссылки на использованные источники приводятся в квадратных скобках
(cм.3.3.1). Количество ссылок в тексте должно соответствовать числу
источников в списке использованной литературы. Сведения об источниках
можно распологать в алфавитном порядке или в порядке появления ссылок на
источники в тексте дипломного проекта.
Приложение оформляют как продолжение дипломного проекта и
располагают после списка использованной литературы. На все приложения
должны быть ссылки в тексте.
Приложения располагают в порядке ссылок на них в тексте. Каждое
приложение начинается с новой страницы с указанием сверху справа страницы
слова «Приложение» и его обозначения с прописной буквы и указанием номера.
Названия приложений печатают на следующей строке по центру симметрично
тексту с прописной буквы отдельной строкой. Приложения нумеруются
арабскими цифрами и должны иметь общую сквозную нумерацию страниц с
остальной частью дипломного проекта.
3.5 Изложение текстового документа
Полное наименование объекта проекта (работы) на титульном листе, в
основной надписи и при первом упоминании в тексте документа должно быть
одинаковым. Наименования, приводимые в тексте документа и на иллюстрациях
должны быть одинаковыми.
Текст документа должен быть кратким, четким и не допускать различных
толкований. В документах должны применяться научно-технические термины,
обозначения и определения, установленные соответствующими стандартами, а
при их отсутствии – общепринятые в научно-технической литературе.
Если в документе принята специфическая терминология, то в документе
должен быть перечень принятых терминов с соответствующими разъяснениями.
Перечень включают в содержание документа.
В тексте документа не допускается:
− применять обороты разговорной речи, техницизмы, профессионализмы;
− применять для одного и того же понятия различные научно-технические
термины, близкие по смыслу (синонимы), а также иностранные слова и термины
при наличии равнозначных слов и терминов в русском языке;
− применять произвольные словообразования;
− применять сокращения слов, кроме установленных правилами русской
орфографии и соответствующими государственными стандартами;
− сокращать обозначения единиц физических величин, если они
употребляются без числовых значений, за исключением единиц физических
величин в головках и боковиках таблиц и в расшифровках буквенных
обозначений, входящих в формулы и рисунки.
− применять математический знак минус (–) перед отрицательными
значениями величин (следует писать слово «минус»);
− применять знак « ∅ » для обозначения диаметра (следует писать
«диаметр»);
− применять без числовых значений математические знаки, например >
(больше), < (меньше), = (равно), ≥ (больше или равно), ≤ (меньше или
равно), ≠ (не равно), а также знаки № (номер), % (процент);
− применять индексы стандартов, технических условий и других
документов без регистрационного номера.
Если в документе принята особая система сокращения слов или
наименований, то в нем должен быть приведен перечень принятых сокращений.
Условные буквенные обозначения, изображения или знаки должны
соответствовать принятым в действующем законодательстве, утвержденным
соответствующими государственными стандартами или общепринятым в
научно-технической литературе.
4 ПРЕДСТАВЛЕНИЕ ДИПЛОМНОГО ПРОЕКТА НА ЗАЩИТУ
После прохождения нормоконтроля и антиплагиата дипломный проект с
одобрения руководителя представляется на выпускающую кафедру для
прохождения процедуры предзащиты.
4.1 Предзащита
Предзащита дипломного проекта назначается не раньше одного месяца до
начала работы ГАК и проходит на открытом заседании кафедры с участием
студента и обязательным присутствием научного руководителя, и оформляется
протоколом кафедры.
Дипломный проект после успешного прохождения предзащиты
подписывается обучающимся и руководителем, который пишет письменный
отзыв и представляет его заведующему кафедрой.
Отзыв руководителя проекта представляется письменно и должен
раскрыть актуальность темы, самостоятельность студента в выполнении
проекта, логическую последовательность рассматриваемых вопросов,
аргументированность и конкретность выводов, предложений, положительные и
отрицательные стороны работы, соответствие предъявляемым требованиям,
допуск к публичной защите на заседании ГАК. Письменный отзыв должен быть
написан в печатном виде, объемом 1-2 листа.
В случае неодобрения дипломного проекта руководителем, он
предоставляет письменный отзыв, где обосновывает свое решение о не допуске
дипломного проекта к защите. Окончательное решение принимается на
заседаний кафедры после слушания работы на предзащите дипломного проекта.
Заведующий кафедрой принимает окончательное решение по дипломному
проекту, делая об этом соответствующую запись на титульном листе. В случае,
если заведующий кафедрой не считает возможным допустить студента к защите
дипломного проекта, этот вопрос рассматривается на заседании кафедры с
обязательным участием данного студента и его научного руководителя.
Протокол заседания кафедры представляется на утверждение ректору вуза.
После прохождения предварительной защиты дипломный проект
направляется на рецензирование деканом факультета. Рецензенты дипломных
проектов утверждаются приказом ректора университета, по представлению
заведующего кафедрой с указанием его сета работы, занимаемой должности и
образования. Рецензирование дипломного проекта осуществляется внешними
специалистами из организаций, квалификация которых соответствует профилю
защищаемого дипломного проекта.
Рецензия в отличие от отзыва является результатом оценки независимого
эксперта качества содержания дипломного проекта. В рецензии указываются
актуальность решения, положительные стороны проекта, обоснованные
замечания и недостатки, степень завершенности проекта, а также приводится
традиционная оценка с отражением ее балльно-рейтингового буквенного
эквивалента и возможность присвоения выпускнику соответствующей
академической степени бакалавра. Рецензент обязан тщательно изучить
содержание дипломной работы и составить рецензию объемом 1-2 печатных
страниц.
Обучающийся защищает дипломный проект при наличии внешней
рецензии специалиста, соответствующего профилю защищаемого проекта.
4.2 Защита
Защита дипломного проекта происходит по распоряжению о допуске
обучающихся к итоговой аттестации, которое представляется до трех рабочих
дней до начало работы ГАК. При этом до пяти рабочих дней предоставляется
отзыв руководителя, рецензия на дипломный проект, решение выпускающей
кафедры о допуске к защите (выписка из протокола заседания кафедры) и
справка о результатх проверки дипломного проекта на предмет антиплагиата.
При
необходимости
предоставляются
материалы,
характеризующие
практическую ценность дипломного проекта, заявка организации на закрепление
темы, справки или акты использования результатов проекта и т.п.
Защита дипломного проекта проводится публично на открытом заседаний
с участием не менее 50% состава ГАК. На защите могут присутствовать все
заинтересованные лица.
В состав ГАК, утверждаемой приказом ректора университета, включаются
ведущие ученые и специалисты кафедры. Председатель ГАК назначается
отдельным приказом по университету и является, как правило, приглашенный со
стороны ученый, признанный практиком, владеющий навыками и владеющий
навыками и профессиональными компетенциями в в области образовательной
программы, которую освоил студент.
Студент готовит на защиту презентацию, где должны быть представлены
все основные результаты проектного решения. При этом студенту следует
подготовить раздаточный материал, распечатанную презентацию, для членов
ГАК.Студенту для выступления с презентацией перед ГАК отводится не более
15 минут.
После доклада и вопросов членов ГАК, секретарь ГАК зачитывает отзыв
руководителя и рецензию оппонента. В случае присутствия руководителя, он
может выступить лично. При наличии замечаний в отзыве и рецензии студент
должен дать устно аргументированные пояснения по их сути.
Защита дипломного проекта оценивается по 100-балльной шкале и
буквенным эквивалентам. Выводится соответствие традиционной системе
оценок: «отлично», «хорошо», «удовлетворительно», «неудовлетворительно».
Результаты защиты дипломной работы оформляются протоколом
заседания АК на каждого студента отдельно и объявляются в день их
проведения. Решения об оценках защиты принимаются на закрытом заседании
ГАК открытым голосованием простым большинством голосов, участвовавших в
заседании членов ГАК.
Обучающийся, не явившийся на защиту дипломного проекта по
уважительной причине, пишет заявление в произвольной форме на имя
председателя ГАК, представляет документ, подтверждающий уважительную
причину, и по его разрешению защищается в другой день заседания ГАК.
Обучающийся, не согласный с результатами защиты дипломного проекта,
подает апелляцию не позднее следующего рабочего дня после ее проведения.
Для проведения апелляции приказом руководителя вуза создается
апелляционная комиссия из числа опытных преподавателей, квалификация
которых соответствует профилю специальности.
Документы, представленные ГАК о состоянии здоровья после получения
неудовлетворительной оценки, не рассматриваются. Повторная защита
дипломного проекта с целью повышения положительной оценки не допускается,
также как получившим оценку «неудовлетворительно.
При защите дипломного проекта, если работа признается
неудовлетворительной, ГАК устанавливает возможность повторного
представления на защиту этой же работы (проекта) с доработкой, либо
разработки работы (проекты) с новой темой. Данное решение ГАК записывается
в протокол заседания.
Лицо, не прошедшее итоговую аттестацию, в следующем учебном году не
позднее, чем за месяц до начала итоговой аттестации, пишет заявление на имя
руководителя вуза о допуске к повторной итоговой аттестации. Допуск к
повторной итоговой аттестации оформляется приказом ректора Университета.
Повторная итоговая аттестация обучающегося проводится только по тем
формам, по которым он в предыдущую итоговую аттестацию получил
неудовлетворительную оценку.
Дипломные проекты после защиты передаются выпускающей кафедрой в
архив вуза по описи, утверждаемой заведующим кафедрой. Дипломные проекты
хранятся в архиве вуза.
Приложение I
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН
НАО «ЕВРАЗИЙСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ ИМЕНИ Л.Н. ГУМИЛЕВА»
Транспортно-энергетический факультет
Кафедра «Электроэнергетика»
ФИО студента
ДИПЛОМНЫЙ ПРОЕКТ
Специальность: В062-Электротехника и энергетика
Тема: «Реконструкция системы электроснабжения объектов»
Образец обложки дипломного проекта
г. Астана
2024
Приложение ІІ
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН
НАО «ЕВРАЗИЙСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ ИМЕНИ Л.Н. ГУМИЛЕВА»
Транспортно-энергетический факультет
Кафедра «Электроэнергетика»
Образец Титульного листа
ДИПЛОМНЫЙ ПРОЕКТ
ЭЭДП РСЭС 00 000 ПЗ
Реконструкция схемы электроснабжения объекта
Специальность: В062-Электротехника и энергетика
Выполнил
ФИО
Группа
…….
Нормоконтролер
ФИО
уч. степень, уч. Звание, должность
Консультант по необходимости
уч. степень, уч. Звание, должность
ФИО
Руководитель
ФИО
уч. степень, уч. Звание, должность
Допущен к защите
Зав. кафедрой
ФИО
уч. степень, уч. Звание
Декан факультета
ФИО
уч. степень, уч. Звание
г. Астана
2024
Приложение ІІІ
НАО «ЕВРАЗИЙСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ ИМЕНИ Л.Н. ГУМИЛЕВА»
Утверждаю
Заведующий кафедрой
____________________
«___» ________2024 г.
Образец задания для выполнения проекта
ЗАДАНИЕ
на выполнение дипломного проекта
студенту _________________________________________
ФИО
_____________________________________________________________________________
курс, группа, специальность, форма обучения
1. Тема дипломного проекта
утверждена приказом ректора от «___» ___________2024 года, № _______
2. Спрок сдачи обучающимся законченной работы «___» ___________2024 г.
3. Исходные данные к работе:
4. Перечень вопросов подлежащих к разработке в дипломном проекте:
Обложка, титульный лист, задание на выполнение проекта, ведомость проекта, реферат,
содержание, введение
_____________________________________________________________________________
_______________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
Заключение.
Список литературы
5. Перечень графических маиериалов
_________________________________________________________________________
_________________________________________________________________________
_________________________________________________________________________
6. График выполнения дипломного проекта с указанием сроков
№ п.п.
Этапы работы
Сроки выполнения
1
Утверждение и выдача задания
2
Сбор материалов и подготовка 1 главы
«Анализ состояния проект-го объекта»
3
Разработка 2 главы «Реконструкция
проектируемого объекта»
4
Разработка 3 главы «Спецвопрос в
проектируемом объекте»
5
Подготовка 4 и 5 главы:
«Электробезопасность» и
«Экономические показатели проекта»
6
Завершение полного текста дипломного На первой неделе
проекта
окончания практики
7
Представление ДП к нормоконтролю и
для проверки на антиплагит
8
Отв. от кафедры
До отъезда на практику
Зав. кафедрой
Во время производственной
практики
Руководитель ДП
Руков.практики
Руководитель ДП
В первом месяце
предипломной практики
Руководитель ДП
(консультант ДП)
Во время преддипломной
практики
Руководитель ДП
(консультант ДП)
после Руководитель ДП
Согласно графику
прохождения антиплагиат
Нормоконтролер
Представление ДП на предзащиту
Согласно плану заседания каф.
Зав.кафедрой
9
Представление ДП на рецензию
Согласно утв. графику каф.
Декан факультета
10
Представление ДП на защиту
Согласно графику работы ГАК
Секретарь ГАК
Дата выдачи задания «___» _______________ 2024 г.
Задание на выполнение проекта принял _________________
ФИО
Руководитель дипломного проекта
__________________
ФИО
Консультант дипломного проекта
__________________
ФИО
Приложение IV
№
Формат
Образец ведомости проекта
ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛ. ПРИМЕЧАНИЕ
Документация общая
1 А4
ЭЭДП.РСЭС. 00.000 ПЗ
Пояснительная записка
2 А1
ЭЭДП.РСЭС. 01.000 Э5
Существующая схема
1
электроснабжения объекта
3 А1
ЭЭДП.РСЭС. 02.000 Э5
Схема электроснабжения
1
после реконструкции
4 А1
ЭЭДП.РСЭС. 03.000 РР
Таблица и диаграмма отклонений
1
и потери напряжения
5 А1
ЭЭДП.РСЭС. 04.000 Д1
Техническое
1
Решение по спецвопросу
6 А2
ЭЭДП.РСЭС. 05.000 Д2
Мероприятия
1
по электробезопасности
7 А1
ЭЭДП.РСЭС. 06.000 РР
Экономические показатели проекта
1 А4
ЭЭДП.РСЭС. 00.000 ПЗ
Пояснительная записка
1
1
ЭЭДП.РСЭС.00.000 ВД
Изм.
Лист
№ документа
Разраб.
ФИО студента
Проверил
ФИО руков-ля
Н. контроль
ФИО нормоконт
Утвердил
ФИО зав.каф
Подпись Дата
Лит.
Лист
Листов
Тема дипломного проекта
Ведомость дипломного проекта
Наименование вуза, факультета
Кафедра, группа
Приложение V
Реферат
Образец реферата и требования к оформлению
Краткое точное изложение содержания документа, включающее основные
фактические сведения и выводы, без дополнительной интерпретации или
критических замечаний автора реферата. Реферат составляют с учетом
требований ГОСТ 7.9 «Реферат и аннотация. Общие требования».
Реферат включает следующие аспекты содержания документа:
− краткую статистику документа (количество листов текстовой
документации и графической части, рисунков и таблиц в пояснительной записке)
− предмет, тему, цель работы (если они неясны из названия проекта или
работы);
− достигнутые результаты;
− рекомендации по применению результатов (для НИР).
Объем текста реферата определяется содержанием документа
(количеством сведений, их научной ценностью и (или) практическим
значением), а также доступностью и языком реферируемого документа.
Рекомендуемый объем текста реферата – 850 печатных знаков.
ЭЭДП.РСЭС.00.000 ПЗ
Изм.
Лист
№ документа
Разраб.
ФИО студента
Проверил
ФИО руков-ля
Н. контроль
ФИО нормоконт
Утвердил
ФИО зав.каф
Подпись Дата
Лит.
Лист
Листов
Тема дипломного проекта
Наименование вуза, факультета
Кафедра, группа
Приложение VI
Образец для темы «Электроснабжение по городским или сельским сетям»
СОДЕРЖАНИЕ
стр
Введение …………..................................................................................................
1 Анализ существующей схемы электроснабжения объекта .............................
1.1 Общая характериситка объекта ......................................................................
1.2 Существующая схема элктроснабжения ........................................................
1.3 Анализ существующей электрической нагрузки ...........................................
1.4 Оценка загруженности трансформаторов и коэффициента мощности .......
1.5 Анализ показателей линии электропередачи. ................................................
Выводы и обоснование темы проекта ...................................................................
2. Реконструкция схемы электроснабжения в условиях роста нагрузки ..........
2.1 Расчет электрической нагрузки в условиях ее роста в перспективе ...........
2.2 Компенсация реактивной мощности на шинах ТП 10/0,4 кВ ......................
2.3 Проверка и выбор потребительских трансформаторов ................................
2.4 Расчет воздушной линии 10 кВ с оценкой ее показателей ...........................
2.5 Выбор величин регулируемой надбавки на ТП 10/0,4 кВ ...........................
3 Разработка специальных мероприятий .............................................................
3.1 Общие сведения и актуальность вопроса ......................................................
3.2 Разработка мероприятий .................................................................................
3.3 Оценка результатов технических решений ...................................................
4 Разработка мероприятий по электробезопасности ..........................................
4.1 Система применяемых мер по электробезопасности ...................................
4.2 Выбор специальных мероприятий по электробезопасности .......................
4.3 Расчет заземления в электроустановках ........................................................
5 Технико-экономические показатели проекта ...................................................
Заключение ..........................................................................................................
Список литературы .............................................................................................
Лист
ЭЭДП.РСЭС.00.000 ПЗ
Изм.
Лист
№ документа
Подпись
Дата
Продолжение Приложения VI
Образец для темы «Электроснабжение предприятий»
СОДЕРЖАНИЕ
стр
Введение …………..................................................................................................
1 Анализ схемы электроснабжения проектируемого объекта............................
1.1 Общая характериситка объекта (исходные данные) ....................................
1.2 Существующая схема элктроснабжения цеха и предприятия .....................
1.3 Анализ существующей электрической нагрузки цехов ................................
1.4 Оценка загруженности трансформаторов и коэффициента мощности .......
Выводы и обоснование темы проекта ...................................................................
2. Реконструкция схемы электроснабжения предпрития....................................
2.1 Расчет электрической нагрузки предприятия в условиях ее роста ..............
2.2 Картограмма и определение центра электрических нагрузок ......................
2.3 Компенсация реактивной мощности на шинах ТП 10/0,4 кВ ......................
2.4 Проверка и выбор цеховых трансформаторов 10/0,4 кВ ..............................
2.4 Выбор внешней схемы электроснабжения и трансформатора на ГПП .......
2.5 Расчет схемы внешнего и внутреннего электроснабжения .........................
3 Разработка специальных мероприятий .............................................................
3.1 Общие сведения и актуальность вопроса ......................................................
3.2 Разработка мероприятий .................................................................................
3.3 Оценка результатов технических решений ...................................................
4 Разработка мероприятий по электробезопасности ..........................................
4.1 Система применяемых мер по электробезопасности ...................................
4.2 Выбор специальных мероприятий по электробезопасности .......................
4.3 Расчет заземления в электроустановках ........................................................
5 Технико-экономические показатели проекта ...................................................
Заключение ..........................................................................................................
Список литературы .............................................................................................
Лист
ЭЭДП.РСЭС.00.000 ПЗ
Изм.
Лист
№ документа
Подпись
Дата
Приложение VII
Примерные темы выпускных работ
для обучающихся по ОП 6В07118 «Электроэнергетика»
Выпускная работа состоит из пояснительной записки (ПЗ) и графической части (ГЧ). ПЗ
в объеме 60-70 стр., включает в себя основной раздел и спецвопрос. ГЧ включает 6-8 листов
(чертежей) в формате А1.
Студенту вначале следует определиться с темой основного раздела выпускной работы, а
затем определить спецвопрос.
Тема выпускной работы должна быть актуальной. Разработки по теме должны быть реальными и применимыми к практическому использованию.
Выпускные работы в ОП «Электроэнергетика» могут выполняться в двух направлениях
«Система электроснабжения объектов» и «Электрические сети и системы». При этом, как
правило, выпускная работа выполняется на базе существующих электрической сети в энергосистеме или схемы электроснабжения объекта.
Целью выпускной работы является повышение эффективности существующей системы
(схемы) электроснабжения или электрической сети в энергосистеме путем реконструкции (модернизации, совершенствование и т.п.) ее, согласно современным требованиям и нормативнотехнической документации по проектированию и эксплуатации электроэнергетической системы.
Спецвопрос приводится в названии темы и начинается со слов с разработкой …, с использованием …. Спецвопрос должен быть связан с основным разделом и в работе следует
приводить обоснование темы.
Ниже приведены примерные темы выпускной работы.
I Система электроснабжения объектов
1. Реконструкция (модернизация, совершенствование) схемы электроснабжения промышленного предприятия (завода, фабрики и т.п.) «…» … города (поселка, района) …
области с разработкой мероприятий по …
2. Модернизация (реконструкция, совершенствование) схемы электроснабжения в зоне
ПС 35…110/10…6 кВ предприятия (завода, фабрики и т.п.) «…» … города (поселка,
района) … области с разработкой мероприятий по …
3. Рациональная схема электроснабжения перерабатывающих комбинатов, комплексов
(животноводческих, птицеводческих), предприятий АПК «…» … района (поселка) …
области с разработкой мероприятий по …
4. Совершенствование (реконструкция, модернизация) схемы электроснабжения тепличного хозяйства (комбината) «…» … района (поселка) … области с разработкой мероприятий по …
5. Реконструкция (модернизация, совершенствование) схемы электроснабжения производственного цеха … завода (фабрики), малых предприятий, фермерского хозяйства
«…» … района (поселка) … области с разработкой мероприятий по …
6. Модернизация (реконструкция, совершенствование) схемы электроснабжения микрорайона … города (поселка) … области с разработкой мероприятий по …
7. Рациональная схема электроснабжения поселка в зоне ПС 35…110/6…10 кВ «…»
…района … области с разработкой мероприятий по …
8. Реконструкция схемы электроснабжения по ВЛ 6…20 кВ №… в зоне
ПС
35…110/6…20 кВ «…» … района … области с разработкой мероприятий по …
9. Реконструкция схемы электроснабжения жилого микрорайона … в … городе (поселка) … области с использованием …
10. Реконструкция схемы электроснабжения сельскохозяйственного района в зоне ПС
35…110/6…10 кВ «…» …района … области с разработкой мероприятий по ….
11. Реконструкция внешней схемы электроснабжения теплоэнергетических объектов (котельной, тепловых пунктов, насосной станции и т.п.) …района … области с разработкой мероприятий по ….
12. Реконструкция схемы электроснабжения коммунально-бытовых потребителей (школы,
детского-сада, больницы и т.п.) в … районе (городе, поселка) … области с разработкой
мероприятий по ….
13. Реконструкция внешней схемы электроснабжения многоквартирного жилого дома в …
городе (поселка) … области с разработкой мероприятий по ….
14. Проектирование схемы электроснабжения жилого дома усадебного типа в … районе
(городе, поселка) … области с использованием …
15. Проектирование комбинированной системы электроснабжения с использованием возобновляемой энергии (солнечной и ветровой).
16. Проектирование автономной системы электроснабжения на базе комбинированной
установки с использованием возобновляемой (солнечной, ветровой) энергии.
17. Совершенствование системы электроснабжения с использованием автономных источников питания с разработкой…
18. Разработка основных принципов и способов формирования парка резервных источников снабжения электрической энергией (РИСЭ) для временного электроснабжения
наиболее ответственных потребителей, социально значимых объектов.
19. Разработка перспективных методов снижения времени реагирования электросетевых
компаний на технологические нарушения и сокращения сроков проведения аварийновосстановительных работ.
Перечень спецвопросов:
… с разработкой мероприятий по …
1. повышению надежности электроснабжения.
2. секционированию линии 0,4 … 20 кВ.
3. обеспечению качества электрической энергии.
4. симметрированию напряжения в трехфазной сети.
5. использованию новых технологий в прокладке кабельной линии.
6. снижению потери мощности и электроэнергии.
7. компенсации реактивной мощности.
8. совершенствованию системы учета электроэнергии.
9. выбору и использованию АСКУЭ.
10. диагностике повреждений в сетях 6…20 кВ.
11. по обеспечению эксплуатационной безопасности элементов электрических сетей.
12. по защите персонала от поражения электрическим током.
13. энергосбережению в системе электроснабжения.
14. использованию устройства защитного отключения (УЗО).
15. повышению надежности работы ВЛ в условиях гололедных образований.
16. с использованием энергосберегающих технологий
17. схемы использования ветроэнергетической установки.
18. схемы использования солнечной установки.
19. резервной электростанции с приводом от вала отбора мощности.
20. совершенствованию защиты линии 0,4 кВ.
II. Электрические сети и системы
Модернизация (реконструкция) районной электрической сети 110…220 кВ в … районе … области с разработкой мероприятий по ….
2. Реконструкция (модернизация) распределительной сети напряжением 6…110 кВ …
района … области с разработкой мероприятий по ….
3. Реконструкция (модернизация) узловых ПС 500/220/110кВ «…» … района … области с разработкой мероприятий по ….
4. Модернизация (реконструкция) питающих ПС 35…110/20…6 кВ «…» … района …
области.
5. Реконструкция (модернизация) электрической сети в зоне ПС 500/220/110кВ «…» …
района … области с разработкой мероприятий по ….
6. Реконструкция (модернизация) электрической сети в зоне ПС 35…110/20…6 кВ «…»
… района … области.
7. Исследование влияния режимов работы электротехнических систем на питающую
сеть.
8. Разработка цифровой ПС 35…220/35…6 кВ «…» … района … области на основе
КРУЭ с цифровым интерфейсом.
9. Разработка РЗА и АСУТП с цифровыми интерфейсами на питающих ПС
35…110/20…6 кВ «…» … района … области.
10. Разработка системы диагностики силового оборудования с цифровыми интерфейсами на ПС 35…220/35…6 кВ «…» … района … области.
11. Разработка электрической части солнечной электростанции в зоне повышающей ПС
10…35/220…110 кВ.
12. Разработка электрической части ветроэлектростанции в зоне повышающей ПС
10…35/220…110 кВ.
13. Разработка рациональной конфигурации питающей электрической сети 35…500 кВ.
14. Разработка релейной защиты и автоматики сети 110/35–6 кВ и входящей в неѐ подстанции.
15. Разработка системы диспетчерского управления сетевыми районами.
1.
Перечень спецвопросов, связанных по теме
… с разработкой мероприятий по:
1. повышению надежности электроснабжения.
2. регулированию напряжения сети.
3. управлению напряжения на шинах низкой обмотки трансформатора.
4. увеличению пропускной способности линии электропередачи 10 … 500 кВ.
5. защите и автоматике эл. сети 110…500/35…6 кВ.
6. снижению потери электроэнергии в сетях 10 … 500 кВ.
7. снижению расхода потребления электроэнергии на собственные нужды подстанций.
8. совершенствованию конструктивных исполнений сетей, подстанций и т. д.
9. оптимальному распределению реактивной мощности в энергосистеме.
10. выбору источников реактивной мощности и места его установки.
11. автоматизированной системе контроля и учета энергоресурсов.
12. энергосбережению в энергосистеме.
13. борьбе с гололедообразованием на проводах ВЛ.
14. определению оптимального уровня напряжения на шинах ПС 220/110/35 кВ.
15. модернизации системы управления напряжением под нагрузкой.
16. увеличению пропускной способности линии электропередачи 35 …500 кВ.
17. эффективного метода анализа технических и коммерческих потерь электроэнергии.
18. композиционных проводов с повышенными механическими и электропроводными характеристиками.
