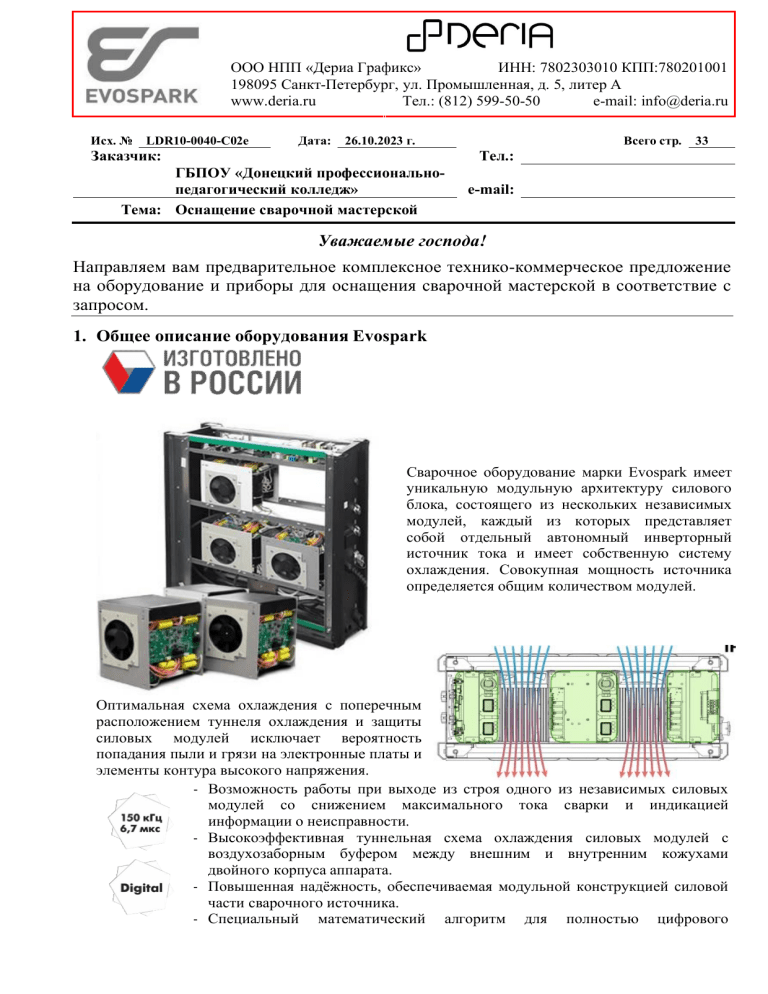

Deria ТКП LDR10 0040 C02e Оснащение сварочной мастерской

ООО НПП «Дериа Графикс»
ИНН: 7802303010 КПП:780201001
198095 Санкт-Петербург, ул. Промышленная, д. 5, литер А
www.deria.ru
Тел.: (812) 599-50-50
e-mail: info@deria.ru
Исх. №
LDR10-0040-C02e
Дата:
26.10.2023 г.
Заказчик:
Всего стр.
33
Тел.:
ГБПОУ «Донецкий профессиональнопедагогический колледж»
Тема: Оснащение сварочной мастерской
e-mail:
Уважаемые господа!
Направляем вам предварительное комплексное технико-коммерческое предложение
на оборудование и приборы для оснащения сварочной мастерской в соответствие с
запросом.
1. Общее описание оборудования Evospark
Сварочное оборудование марки Evospark имеет
уникальную модульную архитектуру силового
блока, состоящего из нескольких независимых
модулей, каждый из которых представляет
собой отдельный автономный инверторный
источник тока и имеет собственную систему
охлаждения. Совокупная мощность источника
определяется общим количеством модулей.
Оптимальная схема охлаждения с поперечным
расположением туннеля охлаждения и защиты
силовых модулей исключает вероятность
попадания пыли и грязи на электронные платы и
элементы контура высокого напряжения.
- Возможность работы при выходе из строя одного из независимых силовых
модулей со снижением максимального тока сварки и индикацией
информации о неисправности.
- Высокоэффективная туннельная схема охлаждения силовых модулей с
воздухозаборным буфером между внешним и внутренним кожухами
двойного корпуса аппарата.
- Повышенная надёжность, обеспечиваемая модульной конструкцией силовой
части сварочного источника.
- Специальный математический алгоритм для полностью цифрового
управления процессом сварки со 100% повторяемостью.
- Использование
высоконадёжных
компонентов
ведущих
мировых
производителей: ферритовые сердечники EPCOS/TDK, транзисторы
INFINEON, процессоры STMicroelectronics и др.
- Возможность модернизации сварочных источников за счёт обновления
программного обеспечения без изменения аппаратной части.
- Сварочные источники Evospark имеют ПВ 100%, их силовые компоненты не
подвержены критическим предельным нагрузкам даже на максимальном токе.
- Уровень защиты IP34 по ГОСТ 14254-96 (защита от проникновения твёрдых
тел от 2,5 мм и брызг воды, падающих под любым углом) позволяет
использовать оборудование Evospark в условиях сильного загрязнения или
запылённости производства и на открытых производственных площадках.
2. Общее описание сварочного полуавтомата
- Модульная конструкция силового блока с высокой
надёжностью.
- Силовые модули с высоким быстродействием.
- Высокоэффективное охлаждение, ПВ 100% на
максимальном токе, уровень защиты IP34.
- Возможность
установки
системы
снижения
напряжения холостого хода до 12 В (VRD).
- Высокая
энергоэффективность,
малое
энергопотребление.
- Цифровое
управление
процессом
сварки:
синергетический режим или ручная настройка
режима.
- Различные процессы и режимы сварки.
- Низкое разбрызгивание.
- Контролируемое тепловложение.
- Выносной блок подачи проволоки с 4х-роликовым
механизмом
подачи
и
Евроразъёмом
для
подключения сварочных горелок.
- Прочный корпус рамной конструкции из стального
листа с порошковым покрытием.
- Двойные боковые панели для усиления пыле- и
влагозащищённости.
- Разъём ~36 В для питания подогревателя газа при
работе в специальном сварочном режиме CSC.
- Отдельный выходной терминал «–» для работы в
специальном сварочном режиме CSC.
- Разъём для подключения кабеля обратной связи по напряжению для работы в специальном
сварочном режиме CSC.
- Установка на стальную сварную тележку повышенной жёсткости с колёсами большого
диаметра, с площадкой для газового баллона.
- Возможность установки верхней балки с поворотным штырём для установки блока подачи
проволоки.
- Возможность подключения кабель-пакетов длиной до 60 м.
- Возможность управления сварочным полуавтоматом со стандартной сварочной горелки.
- Возможность подключения сварочных горелок с цифровым управлением и индикацией
параметров.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
2
из
33
- Возможность установки разъёма для подключения дистанционного пульта управления.
- Возможность установки оборудования для подключения к автоматизированным сварочным
системам.
- Возможность установки системы ограничения прав доступа.
- Возможность установки оборудования для подключения к системе сетевого мониторинга.
Функция VRD (Voltage Reduction Device)
Устройство понижает напряжение холостого хода источника до безопасных
для человека 12 вольт, когда аппарат включен, но сварка не производится. Как
только начинается процесс сварки, устройство VRD восстанавливает рабочие
параметры напряжения.
3. Процессы сварки - версия TP
MIG/MAG Synergic механизированная сварка проволокой сплошного сечения в
среде защитного газа с синергетическим управлением
MIG/MAG Manual
механизированная сварка проволокой сплошного сечения в
среде защитного газа с ручным управлением
MIG/MAG Pulse
импульсная механизированная сварка проволокой сплошного сечения в среде защитного газа
FCAW-GS
механизированная сварка порошковой проволокой в среде
защитного газа
FCAW-SS
механизированная сварка самозащитной порошковой проволокой
MMA
ручная дуговая сварка штучным электродом
TIG-DC Lift
сварка неплавящимся электродом в среде инертного газа на
постоянном токе с контактным поджигом дуги
TIG-DC Lift Pulse
импульсная сварка неплавящимся электродом в среде
инертного газа на постоянном токе с контактным поджигом
дуги
CAG-A
воздушно-дуговая строжка угольным электродом
4. Технические характеристики сварочного полуавтомата EVOMIG 500TP
Напряжение питания
Максимальная потребляемая мощность
Максимальный потребляемый ток
Напряжение холостого хода
3×400 В (±25%) / 50 Гц
21,7 кВ-А
режим MIG/MAG
14,0 кВ-А
режим MIG/MAG (CSC)
22,2 кВ-А
режим ММА
16,7 кВ-А
режим TIG-DC Lift
23,2 кВ-А
режим строжки
44 А
93 В
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
3
из
33
Потребляемая мощность
холостого хода
Эффективный КПД
Диапазон тока сварки
Механизм подачи проволоки
Подключение сварочной горелки
Класс защиты
Класс изоляции
Габаритные размеры (Д × Ш × В)
25 Вт
96%
25 - 500 А
50 - 180 А
20 - 500 А
3 - 500 А
150 - 500 А
500 А
500 А
500 А
1,0 - 25,0 м/мин
D300 мм / 15 кг
K300 мм / 18 кг
D200 мм / 5 кг
0,8 - 1,6 мм
0,8 - 1,6 мм
1,0 - 2,0 мм
0,8 - 1,6 мм
4х-роликовый
Euro
IP34
H
740×300×660 мм
Масса
61,5 кг
Ток сварки при ПВ=100% (+40оС)
Скорость подачи проволоки
Катушка с проволокой
Диаметр сварочной проволоки
режим MIG/MAG
режим MIG/MAG (CSC)
режим ММА
режим TIG-DC Lift
режим строжки
режим MIG/MAG
режим ММА
режим TIG-DC Lift
стальная
нержавеющая
порошковая
алюминиевая
без блока охлаждения и
транспортной тележки
без блока охлаждения и
транспортной тележки
5. Управление процессом сварки - версия TP
Панель управления ОПУ-1 установлена в блоке
подачи проволоки, дисплей панели управления
защищён от загрязнений и брызг металла прозрачной
откидывающейся крышкой.
1) Интерактивная интуитивно понятная панель
управления с 5" цветным ЖК-дисплеем.
2) Установка основной панели управления в блоке
подачи проволоки; возможность установки
основной панели управления на источнике питания
и дополнительной (упрощённой) на блоке подачи
проволоки.
3) Поворотные нажимные энкодеры.
4) Меню управления на русском языке.
5) Цифровое управление процессом сварки.
6) Синергетическое управление режимами сварки с возможностью отключения и ручной
настройки параметров режима сварки с раздельным регулированием тока и скорости
подачи проволоки (напряжения).
7) Основные синергетические программы:
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
4
из
33
Низколегированные стали (проволока сплошного сечения) СВ08Г2С
Режим
Диаметр проволоки, ø мм Тип газа
Стандартная дуга (короткие замыкания) DAC
0,8 / 1,0 / 1,2 / 1,6 / 2,0
100% CO₂
Normal
0,8 / 1,0 / 1,2 / 1,6 / 2,0
80% Ar / 20% CO₂
Двойная дуга с чередованием токов (короткие
1,2
80% Ar / 20% CO₂
замыкания) DAC Normal Twin
Дуга с управляемыми короткими замыканиями
1,0
100% CO₂
DAC MD
1,0 / 1,2
80% Ar / 20% CO₂
Короткая «холодная» дуга DAC Root
0,8 / 1,0 / 1,2
100% CO₂
0,8 / 1,0 / 1,2
80% Ar / 20% CO₂
Короткая модулированная дуга DAC MD
1,0
100% CO₂
1,0 / 1,2
80% Ar / 20% CO₂
Дуга с глубоким проплавлением DAC Jet
1,2
80% Ar / 20% CO₂
Форсированная дуга DAC Force
1,2
80% Ar / 20% CO₂
Импульсная дуга DAC Pulse
0,8 / 1,0 / 1,2 / 1,6
80% Ar / 20% CO₂
Стандартная + импульсная дуга DAC Super Pulse 0,8 / 1,0 / 1,2
80% Ar / 20% CO₂
Двойная импульсная дуга DAC Pulse Twin
0,8 / 1,0 / 1,2
80% Ar / 20% CO₂
Импульсная «холодная» дуга DAC Root Pulse
0,8 / 1,0 / 1,2
80% Ar / 20% CO₂
Сварка корневого слоя шва трубы методом
1,0 / 1,2
100% CO₂
управляемого короткого замыкания DAC CSC
1,0 / 1,2
80% Ar / 20% CO₂
Синергетическая cварка корневого слоя шва
1,0 / 1,2
100% CO₂
методом управляемого короткого замыкания
1,0 / 1,2
80% Ar / 20% CO₂
DAC CSC+
Низколегированные стали (рутиловая порошковая проволока) RCW
Стандартная дуга (короткие замыкания) DAC
1,2
100% CO₂
Normal
1,2
80% Ar / 20% CO₂
Нержавеющие хромоникелевые стали CrNi
Стандартная дуга (короткие замыкания) DAC
0,8 / 1,0 / 1,2
98% Ar / 2% CO₂
Normal
Короткая модулированная дуга DAC MD
1,2
98% Ar / 2% CO₂
Импульсная дуга DAC Pulse
0,8 / 1,0 / 1,2
98% Ar / 2% CO₂
Стандартная + импульсная дуга DAC Super Pulse 0,8 / 1,0 / 1,2
98% Ar / 2% CO₂
Двойная импульсная дуга DAC Pulse Twin
0,8 / 1,0 / 1,2
98% Ar / 2% CO₂
Сварка корневого слоя шва трубы методом
1,2
98% Ar / 2% CO₂
управляемого короткого замыкания DAC CSC
Синергетическая cварка корневого слоя шва
1,0 / 1,2
98% Ar / 2% CO₂
методом управляемого короткого замыкания
DAC CSC+
Нержавеющие хромникельмарганцевые стали CrNiMn
Стандартная дуга (короткие замыкания) DAC
1,2 / 1,6
100% CO₂
Normal
1,6
98% Ar / 2% CO₂
Медная проволока CuSi3
Стандартная дуга (короткие замыкания) DAC
1,2
100% Ar
Normal
Низколегированные стали (проволока сплошного сечения стальная омедненная) СВ08ГСНТ
Стандартная дуга (короткие замыкания) DAC
1,2
100% CO₂
Normal
1,2
80% Ar / 20% CO₂
Короткая «холодная» дуга DAC Root
1,2
80% Ar / 20% CO₂
Импульсная дуга DAC Pulse
1,2
ТКП № LDR10-0040-C02e от 26.10.2023 г.
80% Ar / 20% CO₂
стр.
5
из
33
308LP (рутиловая порошковая проволока)
Стандартная дуга (короткие замыкания) DAC
1,2
Normal
309LP (рутиловая порошковая проволока)
Стандартная дуга (короткие замыкания) DAC
1,2
Normal
316LP (рутиловая порошковая проволока)
Стандартная дуга (короткие замыкания) DAC
1,2
Normal
Алюминиево-магниевые сплавы AlMg (Амг5 / Амг6)
Импульсная дуга DAC Pulse
1,0 / 1,2 / 1,6 / 2,0
Двойная импульсная дуга DAC Pulse Twin
1,0 / 1,2 / 1,6 / 2,0
Алюминиево-кремниевые сплавы AlSi
Импульсная дуга DAC Pulse
1,0 / 1,2 / 1,6
Двойная импульсная дуга DAC Pulse Twin
1,0 / 1,2 / 1,6
МПС- (механизированная сварка)
Стандартная дуга (короткие замыкания) DAC
2,0
Normal
MIG-пайка
1,2
100% Ar
80% Ar / 20% CO₂
80% Ar / 20% CO₂
100% Ar
100% Ar
100% Ar
100% Ar
100% Ar
100% Ar
8) Возможность коррекции скорости подачи проволоки в режиме синергетического
управления.
9) Режимы управления:
‑ 2-такта стандартный,
‑ 2-такта с ограничением времени,
‑ 4-такта стандартный,
‑ 4-такта с ограничением времени,
‑ 4-такта с продувкой газа.
10) Сварка протяжёнными швами / короткими швами / сварка точками.
11) Удобная настройка параметров режима сварки по циклограмме.
Регулируемые параметры режима сварки:
длительность подачи защитного газа до сварки
скорости подачи проволоки на старте
величина стартового тока
длительность стартового тока
длина дуги стартового тока
длительность перехода к основному току
коррекция длины дуги
длительность спада тока
ТКП № LDR10-0040-C02e от 26.10.2023 г.
0 - 10 сек.
1,0 - 5,0 м/сек.
50 - 200%
0 - 20 сек.
от -9,9 до +9,9
0 - 20 сек.
от -9,9 до +9,9
0 - 30 сек.
стр.
6
из
33
длительность заварки кратера
0 - 10 сек.
ток заварки кратера
20 - 100%
длина дуги тока заварки кратера
от -9,9 до +9,9
длительность подачи защитного газа после сварки 0,0 - 30 сек.
12) Регулировка динамики сварочной дуги (индуктивность сварочного контура) с выбором
жёсткости дуги и управлением тепловложениями и геометрией сварного шва.
13) Корректировка длины дуги (корректор напряжения) в зависимости от конкретных условий
сварки или предпочтений сварщика.
14) Режим задержки: измеренные значения параметров режима сварки сохраняются на дисплее
после гашения дуги.
15) Специальные режимы сварки:
DAC Normal
стандартная механизированная сварка короткими замыканиями с
управляемой формой тока: управляемое отделение капли, стабильная
сварочная дуга, отсутствие разбрызгивания;
DAC Root
сварка мягкой короткой «холодной» дугой с лёгким управлением
сварочной ванной: оптимален для сварки корневых швов на весу,
сварки тонколистового металла, сварки вертикальных швов сверху
вниз и снизу вверх;
DAC-MD
сварка короткой модулированной дугой (Direct Arc Control Modulation)
с контролем коротких замыканий и импульсной модуляцией тока на
частоте до 3 кГц для газовой смеси 80% Ar/20% CO₂: стабильная дуга
во всех пространственных положениях, более высокая скорость
сварки, меньшая пористость сварного шва, минимальное
разбрызгивание и меньшее тепловложение по сравнению с режимом
Normal;
DAC Jet
сварка короткими замыканиями с глубоким проплавлением;
DAC Normal Twin сварка короткими замыканиями с чередованием двух токов для сварки
вертикальных, потолочных и облицовочных швов;
DAC Root-Pulse
сварка с чередованием режимов Pulse и Root: позволяет
контролировать тепловложение и формировать чешуйчатость шва;
DAC Force
сварка динамичной концентрированной длинной дугой с глубоким
проплавлением с возможностью формирования обратного валика;
DAC Pulse Fe
импульсные процессы для сварки низколегированных и нержавеющих
сталей;
DAC Pulse Al
импульсные процессы для сварки алюминиевых сплавов;
DAC Super-Pulse
сварка с чередованием режимов Pulse и Normal: применяется для
вертикальных швов при сварке стали, позволяет формировать
мелкочешуйчатые швы;
DAC PulseTwin
сварка с чередованием двух импульсных токов: применяется
для вертикальных, потолочных и облицовочных швов, при сварке
тонких материалов, позволяет контролировать тепловложение
и формировать мелкочешуйчатые швы без разбрызгивания;
CSC
сварка корневого прохода методом управляемых коротких замыканий
с гарантированным формированием обратного валика (аналог
технологии Lincoln STT®), выполняется в 100% CO₂.
16) Сварка самозащитной порошковой проволокой с переключением полярности.
17) Функции сохранения программ сварки – 100 ячеек памяти.
18) Функция быстрого переключения программ сварки выключателем стандартной
однокнопочной сварочной горелки.
19) Выбор режима работы блока жидкостного охлаждения.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
7
из
33
20) Функция блокировки панели управления.
21) Отображение ошибок.
22) Режим сварки MMA с дополнительными функциями:
- выбор типа покрытия электрода: основное, кислое, рутиловое,
- установка диаметра электрода,
- функция Hot Start (горячий старт): величина и время протекания,
- функция Arc Force (форсаж дуги): величина и время протекания,
- функция AntiStick (предотвращение прилипания): ограничение тока короткого
замыкания.
- импульсный режим: регулировка частоты импульса.
23) Режим сварки TIG-DC Lift с контактным зажиганием:
- установка диаметра электрода,
- регулировка длительности нарастания тока,
- импульсный режим: регулировка длительности тока импульса и базового тока.
24) Режим воздушно-дуговой строжки.
6. Блок подачи проволоки открытого типа УПП-300П
- Прочный
корпус из стального листа с
порошковой окраской.
- Панель управления ОПУ-01 с синергетическими
настройками.
- Откидной защитный экран из прозрачного
пластика для панели управления.
- Евроразъём для подключения сварочной горелки
– утоплен в лицевую панель корпуса для
предотвращения повреждений.
- 4х-роликовый механизм подачи с 4 ведущими
роликами и откидной металлической защитной
пластиной, установленный на изолирующей
пластине.
- Автоматическая подсветка механизма подачи при
открывании крышки отсека подачи.
- Пластиковый защитный откидной кожух для
катушки с проволокой.
- Шасси с 4-мя колёсами для лёгкого перемещения
по полу производственного помещения.
- На крышке отсека подачи размещены краткая инструкция по работе и обслуживанию блока
подачи проволоки и QR-коды для скачивания
текстового файла и видеофайла инструкции по
эксплуатации.
- Зажимной ремень для крепления кабель-пакета.
- Рукоятка для переноски.
- Быстроразъёмные соединения для подключения
шлангов охлаждающей жидкости.
- Кнопка подачи сварочной проволоки без тока.
- Кнопка проверки подачи защитного газа.
- Возможность установки разъёма для подключения
дистанционного пульта управления.
- Возможность
установки
дополнительного
устройства для правки проволоки.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
8
из
33
- Возможность установки выходного силового разъёма для подключения сварочного кабеля с
электрододержателем при сварке ММА или горелки для сварки TIG.
Технические характеристики
Напряжение питания
Скорость подачи проволоки
Катушка с проволокой
Диаметр сварочной проволоки
Номинальная нагрузка
Механизм подачи проволоки
Диаметр роликов механизма подачи
Подключение сварочной горелки
Класс защиты
Класс изоляции
Диапазон рабочих температур
Габаритные размеры (Д×Ш×В)
Масса
36 В
от сварочного источника
1,0 - 25,0 м/мин
D300 мм / 15 кг
K300 мм / 18 кг
D200 мм / 5 кг
0,8 - 1,6 мм
стальная
0,8 - 1,6 мм
нержавеющая
1,0 - 2,0 мм
порошковая
0,8 - 1,6 мм
алюминиевая
500 А / ПВ 100%
4х-роликовый, 4 ведущих ролика
37 мм
Euro
IP23
H
от -40°С до +40°С
639×240×400 мм без шасси и держателя горелки
639×280×470 мм с шасси и держателем горелки
13,8 кг
без шасси
15,4 кг
с шасси
7. Блок жидкостного охлаждения
Блок жидкостного охлаждения (БЖО) –
устройство с адаптивным режимом работы,
которое
оптимизирует
свою
производительность
в
зависимости
от
температуры охлаждающей жидкости, её
уровня и длины шланга сварочной горелки.
- Прочный корпус рамной конструкции из
стального листа с порошковым покрытием.
- Крепление на транспортную тележку.
- Кронштейны для установки сварочного
источника питания.
- Датчики
температуры охлаждающей
жидкости, уровня охлаждающей жидкости, датчик протока.
- Радиатор с двумя вентиляторами охлаждения.
- Водяная помпа повышенной мощности с возможностью подачи охлаждающей жидкости на
большое расстояние.
- Лёгкое подключение к сварочному источнику питания.
- Кнопка прокачки охлаждающей жидкости при первичном запуске помпы и замене
охлаждающей жидкости.
- Быстроразъёмные соединения для подключения шлангов охлаждающей жидкости.
- Подсветка водомерной шкалы – уровень охлаждающей жидкости.
- Режим постоянного включения; режим «АВТО» - включение при нажатии кнопки горелки.
- Возможность отключения с панели управления сварочного источника питания.
- Возможность установки модуля контроля обрыва линии охлаждения для остановки помпы в
случае протечки охлаждающей жидкости.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
9
из
33
Технические характеристики
Напряжение питания
Максимальная потребляемая мощность
Производительность подачи
Мощность охлаждения
Максимальное давление подачи
Ёмкость бака охлаждающей жидкости
Защитный автоматический выключатель
Класс защиты
Класс изоляции
Габаритные размеры (Д × Ш × В)
Масса
~3×400 В (±25%) / 50 Гц от сварочного источника
0,45 кВт
5 л/мин
до 1,91 кВт
3,5 бар
10 л
3×6 А
IP34
H
810×300×287 мм
23,85 кг
8. Транспортная тележка
Сварочный полуавтомат укомплектован тележкой для перемещения
повышенной жёсткости, оснащённой двумя поворотными колёсами
и двумя колёсами большого диаметра. Тележка имеет площадку для
установки газового баллона и кронштейн с цепью для крепления.
На транспортную тележку может быть установлен источник питания
с блоком жидкостного охлаждения или без него.
На верхней панели источника питания закреплена консоль
поворотным штырём для установки блока подачи проволоки.
с
9. Сварочная горелка Parker SGB 555W
Сварочная горелка повышенной мощности для полуавтоматической
сварки MIG/MAG с усиленным охлаждением: двойной контур
жидкостного охлаждения с интенсивным теплосъёмом до контактного
наконечника. Горелка обеспечивает высокий комфорт работы
сварщика и повышение производительности.
По расходным деталям горелка унифицирована с горелками моделей
SGB 380A, 401W и 501W.
Горелка произведена европейской компанией Parker на собственном
заводе Jinan Uniarc (Китай). Сварочные горелки, производимые на
данном предприятии, отличаются высоким качеством. Поэтому
многие
известные
европейские
производители
сварочного
оборудования, в рамках сотрудничества с данным заводом, производят
там сварочные горелки и реализуют их под собственными брендами.
Технические характеристики
Максимальный ток сварки
в CO₂
в смеси Ar/CO₂
импульсный режим
Номинальная нагрузка
Диаметр сварочной проволоки
Охлаждение
ТКП № LDR10-0040-C02e от 26.10.2023 г.
550 А
500 А
400 А
ПВ 100%
1,0 - 1,6 мм
жидкостное двухконтурное
стр.
10
из
33
Минимальный расход охлаждающей жидкости
Минимальная мощность охлаждения
Давление охлаждающей жидкости
минимальное
максимальное
Максимальная входная температура
охлаждающей жидкости
1,2 л/мин
1500 Вт
2,0 бар
5,0 бар
+50ºC
10.Общее описание сварочного инвертора
- Модульная конструкция силового блока с
высокой надёжностью.
- Силовые модули с высоким быстродействием.
- Высокоэффективное охлаждение, ПВ 100% на
максимальном токе, уровень защиты IP34.
- Высокая
энергоэффективность,
малое
энергопотребление.
- Цифровое управление процессом сварки.
- Сварка на постоянном и переменном токе.
- Высокочастотное или контактное зажигание
дуги.
- Подключение
сварочной
горелки
с
жидкостным охлаждением с установкой
автономного блока жидкостного охлаждения.
- Прочный корпус рамной конструкции из
стального листа с порошковым покрытием.
- Установлен на стальную сварную тележку
повышенной жёсткости с колёсами большого
диаметра, с площадкой для газового баллона.
- На верхней крышке источника питания
установлен инструментальный ящик.
- Возможность подключения
удлинителей
сварочных горелок длиной до 50 м.
- Возможность подключения сварочных горелок с управлением и программирования горелок.
- Разъём для подключения дистанционного пульта управления или педали управления.
- Возможность подключения блоков подачи присадочной проволоки (технология TIG
ColdWire).
- Возможность установки оборудования для подключения к автоматизированным сварочным
системам.
- Возможность установки оборудования для подключения к системе сетевого мониторинга.
Функция VRD (Voltage Reduction Device) - снижение напряжения холостого
хода: понижает напряжение холостого хода источника до безопасных для
человека 12 В, когда аппарат включен, но сварка не производится. Как только
начинается процесс сварки, устройство VRD восстанавливает рабочие
параметры напряжения.
11.Процессы сварки
TIG DC-
сварка неплавящимся электродом в среде инертного газа на
постоянном токе – прямая полярность
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
11
из
33
TIG DC+
сварка неплавящимся электродом в среде инертного газа на
постоянном токе – обратная полярность
TIG DC Syn
сварка неплавящимся электродом в среде инертного газа на
постоянном токе c синергетическим управлением (по запросу)
TIG AC
сварка неплавящимся электродом в среде инертного газа на
переменном токе
TIG AC Syn
сварка неплавящимся электродом в среде инертного газа на
переменном токе c синергетическим управлением (по запросу)
TIG AC/DC-Mix сварка неплавящимся электродом в среде инертного газа с
чередованием переменного и постоянного тока (с постоянной
составляющей)
Пульс
импульсная сварка неплавящимся электродом в среде инертного
газа
ВЧ
сварка неплавящимся электродом в среде инертного газа
сварочным током высокой частоты (до 15 кГц)
Пульс+ВЧ
совмещённый режим сварки неплавящимся электродом в среде
инертного газа в импульсном режиме с наложением высокой
частоты
MMA
ручная дуговая сварка плавящимся штучным электродом на
постоянном токе – обратная полярность
MMA AC
ручная дуговая сварка плавящимся штучным электродом на
переменном токе (для сварки металлов, склонных к магнитному
дутью)
MMA Pulse
импульсная ручная дуговая сварка плавящимся штучным
электродом (для сварки вертикальных стыковых и угловых швов
без колебательных движений электрода)
12.Технические характеристики сварочного инвертора EVOTIG 500W P AC/DC
Напряжение питания
Максимальная потребляемая мощность
Потребляемый ток
Напряжение холостого хода
Потребляемая мощность холостого хода
Диапазон регулирования сварочного тока
Сварочный ток при ПВ 100% и t=+40°С
Эффективный КПД
Класс защиты
Класс изоляции
~3×400 В ±25%, 50 Гц
22,2 кВ-А
режим TIG
22,2 кВ-А
режим MMA
44 А
87 В
12 В
система VRD
25 Вт
3 - 500 А
режим TIG
20 - 500 А
режим MMA
500 А
режим TIG
500 А
режим MMA
96%
IP34
Н
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
12
из
33
Габаритные размеры (Д × Ш × В)
740×300×660 мм
Масса
62,5 кг
без блока охлаждения и
транспортной тележки
без блока охлаждения и
транспортной тележки
13.Управление процессом сварки
1) Интерактивная интуитивно понятная
панель управления с 5" цветным ЖКдисплеем.
2) Меню управления на русском языке.
3) Выбор цветов дисплея панели
управления.
4) Цифровое управление процессом
сварки.
5) Режимы управления:
‑ 2-такта стандартный,
‑ 4-такта стандартный,
‑ 4-такта с управлением.
6) Выбор зажигания дуги: высокочастотное или контактное.
7) Выбор периода зажигания дуги:
прямая или обратная полярность.
8) Автоматическое формирование
шарика на конце электрода при сварке на переменном токе.
9) Непрерывная сварка, сварка интервалами, сварка точками.
10) Задание диаметра неплавящегося электрода с ограничением максимального сварочного
тока.
11) Выбор режима сварки:
- сварка TIG DC-: постоянный ток, прямая полярность,
- сварка TIG DC+: постоянный ток, обратная полярность,
- сварка TIG AC: переменный ток.
12) Простая и удобная регулировка параметров режима сварки с помощью циклограммы:
Регулируемые параметры режима сварки:
длительность подачи защитного газа до сварки
длительность тока разогрева
интенсивность поджига дуги
величина стартового тока
длительность стартового тока
длительность перехода к основному току
ТКП № LDR10-0040-C02e от 26.10.2023 г.
0,0 - 5,0 сек.
0,0 - 1,0 сек.
1 - 10
3 - 200%
0,0 - 10,0 сек.
0,0 - 10,0 сек.
стр.
13
из
33
длительность спада тока
0,0 - 30,0 сек.
ток заварки кратера
10 - 100%
длительность заварки кратера
0,0 - 10,0 сек.
длительность подачи защитного газа после сварки
3,5 - 120,0 сек.
13) Регулировка индуктивности сварочного контура (эластичности дуги) для изменения
фокусировки дуги и уменьшения давления дуги.
14) Выбор формы волны переменного тока:
sin
синусоидальная
trg
треугольная
sqr
прямоугольная
tra
трапецеидальная
автоматическая адаптация формы волны к силе тока:
ток ≤ 80 А - синусоида
ток ≥ 80 А - прямоугольник
15) Регулировка частоты переменного тока 30 - 300 Гц.
16) Регулировки параметров частотного режима:
- стандартная импульсная сварка,
- высокочастотная импульсная сварка,
- Пульс + ВЧ: чередование импульсной сварки и высокочастотной модуляции,
- регулировка частоты импульса.
17) Регулировка баланса переменного тока от -45% до -95% - время действия тока прямой и
обратной полярности в каждом полупериоде.
18) Регулировка амплитуды баланса переменного тока - величина тока прямой и
обратной полярности в каждом полупериоде.
19) Индикация параметров режима на дисплее панели управления.
20) Переключение полярности выходных разъёмов.
21) Блокировка управления.
22) Память на 25 программ сварки.
23) Режим сварки MMA с дополнительными функциями:
- выбор типа покрытия электрода: основное, кислое, рутиловое, целлюлозное;
- установка диаметра электрода;
- функция Hot Start (горячий старт): величина и время протекания;
- функция Arc Force (форсаж дуги): величина и время протекания;
- функция AntiStick (предотвращение прилипания): ограничение тока короткого
замыкания;
- импульсный режим: регулировка частоты импульса.
14.Режим TIG AC/DC-mix
Последовательное чередование переменного (AC) и постоянного (DC) тока, ограничивающее
составляющую переменного тока:
- снижение нагрузки на неплавящийся электрод,
- более полный контроль за состоянием сварочной ванны,
- лучшая дегазация сварочной ванны, обеспечивающая защиту от образования пор,
- общее снижение тепловложений в сварочную ванну,
- сварка стыковых соединений металла разной толщины.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
14
из
33
15.Частотный режим
Концепция оборудования Evospark предусматривает возможность осуществления трёх
частотных режимов импульсной сварки.
Пульс
Традиционная сварка пульсирующим током с
периодом импульсов 0,02 - 5,0 сек.
Возможность настройки плавного импульса с
постепенным снижением и нарастанием тока.
ВЧ
Высокочастотная
импульсная
сварка
модулированным током с частотой 0,6 - 15 кГц:
- увеличивает устойчивость дуги и глубину
проплавления
- позволяет сконцентрировать тепловую энергию
дуги в узкой зоне,
- улучшает перемешивание металла в сварочной
ванне,
- уменьшает сварочные деформации,
- для сварки тонколистовой нержавеющей стали.
Пульс + ВЧ
Чередование
традиционного
импульсного
способа сварки и высокочастотной модуляции,
позволяющая
добиться
более
глубокого
проплавления и формирования корня шва.
Частота модуляции устанавливается независимо
для рабочей и дежурной дуги.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
15
из
33
16.Блок жидкостного охлаждения
Блок жидкостного охлаждения (БЖО) – устройство
с адаптивным режимом
работы,
которое
оптимизирует
свою
производительность
в
зависимости от температуры охлаждающей
жидкости, её уровня и длины шланга сварочной
горелки.
- Прочный корпус рамной конструкции из
стального листа с порошковым покрытием.
- Крепление на транспортную тележку.
- Кронштейны
для
установки
сварочного
источника питания.
- Датчики температуры охлаждающей жидкости, уровня охлаждающей жидкости, датчик
протока.
- Радиатор с двумя вентиляторами охлаждения.
- Водяная помпа повышенной мощности с возможностью подачи охлаждающей жидкости на
большое расстояние.
- Лёгкое подключение к сварочному источнику питания.
- Кнопка прокачки охлаждающей жидкости при первичном запуске помпы и замене
охлаждающей жидкости.
- Быстроразъёмные соединения для подключения шлангов охлаждающей жидкости.
- Подсветка водомерной шкалы – уровень охлаждающей жидкости.
- Режим постоянного включения; режим «АВТО» - включение при нажатии кнопки горелки.
- Возможность отключения с панели управления сварочного источника питания.
- Возможность установки модуля контроля обрыва линии охлаждения для остановки помпы в
случае протечки охлаждающей жидкости.
Технические характеристики
Напряжение питания
Максимальная потребляемая мощность
Производительность подачи
Мощность охлаждения
Максимальное давление подачи
Ёмкость бака охлаждающей жидкости
Защитный автоматический выключатель
Класс защиты
Класс изоляции
Габаритные размеры (Д × Ш × В)
Масса
~3×400 В (±25%) / 50 Гц от сварочного источника
не менее 0,45 кВт
5 л/мин
до 1,91 кВт
3,5 бар
10 л
3×6 А
IP34
H
740×300×287 мм
23,85 кг
17.Транспортная тележка
Сварочный инвертор укомплектован тележкой для перемещения
повышенной жёсткости, оснащённой двумя поворотными колёсами и
двумя колёсами большого диаметра. Тележка имеет площадку для
установки газового баллона и кронштейн с цепью для крепления.
На транспортную тележку может быть установлен источник питания с
блоком жидкостного охлаждения или без него.
На верхней панели источника питания установлен инструментальный
ящик с крышкой для хранения расходных деталей.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
16
из
33
18. Сварочная горелка ARC T3
Сварочная горелка повышенной мощности премиального
класса для аргонодуговой сварки TIG с жидкостным
охлаждением.
- Улучшенная изоляция зоны нагрева.
- Повышенная
теплоизоляция
внутренними
воздушными полостями.
- Улучшенное охлаждение головки горелки системой
охлаждающих канавок и высокоёмких камер
охлаждения для отвода избыточного тепла.
- Головка горелки из термостойкого пластика.
- Эргономичная рукоятка из термостойкого пластика с
воздушными зазорами для меньшего нагрева.
- Коническая посадка колпачка для предотвращения
утечек защитного газа.
- Лёгкая замена вольфрамового электрода.
- Цанга, совмещенная с цангодержателем и системой
канавок для оптимального охлаждения.
- Улучшенная газовая линза для максимальной защиты
зоны сварки полностью ламинарным газовым потоком.
- Жилы силового кабеля из особого медно-алюминиевого сплава с максимальной
токопроводностью и малой массой.
- Уникальные расходные детали с индивидуальной маркировкой.
- Вставные газовые сопла из высокостойкой керамики.
- Возможность установки трёхкнопочной панели управления или модуля цифрового
управления с кнопками регулировки и цифровым дисплеем.
Горелка произведена европейской компанией Parker на собственном заводе Jinan Uniarc
(Китай). Сварочные горелки, производимые на данном предприятии, отличаются высоким
качеством. Поэтому многие известные европейские производители сварочного оборудования, в
рамках сотрудничества с данным заводом, производят там сварочные горелки и реализуют их
под собственными брендами.
Технические характеристики
Максимальный ток сварки
DC
AC
Номинальная нагрузка
Диаметр вольфрамовых электродов
Охлаждение
400 А
280 А
ПВ %
1,0 - 4,8 мм
жидкостное
19.Система дистанционного управления и контроля сварочного производства
Evospark WeldWEB©
Система WeldWEB© позволяет получать, сохранять и анализировать информацию о
проведении сварочных работ на предприятии с помощью аппаратно-программного комплекса
и интерактивного веб-приложения.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
17
из
33
9.1. Возможности системы WeldWEB©
1) Мониторинг текущего состояния оборудования и хода сварки.
Производится в режиме реального времени (онлайн). Система отслеживает следующие
параметры:
‐ состояние сварочного аппарата: включен/выключен, сварка/ожидание;
‐ текущие настройки сварочного аппарата: специальный процесс сварки, используемые
материал и защитный газ.
‐ реальные показатели параметров режима сварки: сварочный ток, напряжение, скорость
подачи проволоки на текущий момент.
2) Отображение динамики сварочных работ за определенный период.
Отображается в графическом виде: диаграмма состояний сварочного аппарата, график
изменений параметров режима сварки.
Интерфейс системы WeldWEB©
3) Сбор статистических данных за период и составление отчётов по выбранным
параметрам.
Позволяет проводить анализ расхода сварочных
материалов (сварочная проволока, защитный газ).
Формирует статистику по сварочным швам за
определенный период по выбранным сварочным
постам. Для удобства отображения параметров
существует система настраиваемых фильтров.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
18
из
33
4) Выгрузка данных в табличном формате.
9.2. Компоновка и элементы сети WeldWEB©
1. Передатчик-радиотранслятор ПД01 встраивается в сварочный аппарат и предназначен
для передачи цифровых пакетов первичных данных с платы ЦПУ сварочного источника
питания на Устройство сбора через передающую антенну. Передача информации
осуществляется по радиоканалу, частота передачи сигнала 868 МГц, мощность излучения
10 мВт, максимальное расстояние передачи 1000 м (в зависимости от конфигурации
помещения).
Передатчик размещается внутри сварочного аппарата.
Передающая антенна устанавливается на внешней части корпуса
сварочного аппарата для увеличения дальности связи.
2. Устройство сбора информации ПСРД01 осуществляет сбор и хранение данных,
переданных от передатчиков сварочных аппаратов и передачу их на рабочий сервер.
Приёмник устройства сбора информации имеет порты для подключения
USB/micro-USB кабелей. Приёмник работает в диапазоне частот 433,09 434,73 МГц, что попадает в диапазон, не требующий специальных разрешений
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
19
из
33
государственных органов регистрации. Метод передачи – частотная модуляция типа FSK
с FHSS.
Устройство сбора информации может обслуживать одновременно до
30 сварочных постов.
3. Роутер предназначен для коммутации устройств сбора информации и сервера и
подключения системы WeldWEB© к локальной сети учебного заведения.
4. Сервер может быть организован:
физически
как отдельный системный блок, входит в комплект поставки.
5. Программная оболочка оформлена в виде веб-приложения, может быть открыта на любом
подключенном к сети компьютере, поддерживающем браузер Chrome (подключение
защищено паролем).
Дополнительное специальное программное обеспечение позволяет провести обработку
получаемой от каждого сварочного аппарата информации и представить результаты в виде
таблиц или графиков.
Возможно отображение следующих результатов:
‐ Режимы работы каждого сварочного аппарата;
‐ Сохраненные программы сварки каждого сварочного аппарата;
‐ Конкретные параметры режима сварки каждого сварочного аппарата (ток, напряжение,
скорость подачи проволоки, расход защитного газа);
‐ Время работы каждого сварочного аппарата в пределах заданного промежутка времени
(смена, неделя, месяц и т.д.).
Обработка информации при помощи специального программного обеспечения позволяет
проводить анализ причин брака, расхода сварочных материалов (проволока, защитный газ),
непроизводительных потерь рабочего времени и т.д. Система может иметь несколько
уровней доступа для удобства использования различными подразделениями и службами и
должностными лицами предприятия.
20.Система ограничения доступа
Является удобным инструментом контроля качества на предприятии. Карты доступа
программируются на заводской пропуск, ключ-таблетку или другие носители. Система
включает два уровня доступа к управлению — Администратор и Пользователь.
Уровень доступа «Администратор»
Администратору доступны все регулировки и настройки, сохранение сварочных программ, а
также два дополнительных пункта меню:
·
·
пункт «Управление картами» позволяет Администратору добавлять, изменять и удалять
карты Пользователей, назначает новых Администраторов.
пункт «Ограниченный режим» закрывает доступ к настройкам для Пользователя.
Уровень доступа «Пользователь»
По умолчанию при включенном «Ограниченном режиме» Пользователю доступны следующие
регулировки:
·
регулировка тока в диапазоне ±10 % от установленного;
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
20
из
33
·
·
·
·
корректоры «динамика» и «длина дуги»;
выбор режима работы горелки 2Т/4Т;
переключение между ячейками памяти с пульта или горелки;
блокировка.
В совокупности с системой WeldWEB© позволяет идентифицировать пользователей
предоставлять или ограничивать доступ к определенным сварочным аппаратам, давать
возможность работать на заданных администратором системы программах и режимах.
Система ограничения доступа обеспечивает соблюдение технологических процессов и снижает
потери качества, происходящие по вине «человеческого фактора».
21.Регуляторы расхода газа
3.1. Регулятор расхода газа
Регулятор расхода газа с двумя манометрами (стрелочными
индикаторами) предназначен для понижения давления газа и
автоматического поддержания постоянным заданного расхода при
питании постов и установок в среде защитных газов.
Выходной манометр (указатель расхода) имеет две цветные шкалы
расхода, градуированные в л/мин:
красная
для аргона (Ar)
чёрная
для углекислого газа (CO₂)
Корпус регулятора изготовлен из алюминия. Обладает компактными размерами и
облегченной конструкцией. Товар подойдет для передвижных газосварочных постов и для
эксплуатации на небольших предприятиях с низкочастотным использованием устройства.
Комплектуется универсальным ниппелем, что позволяет использовать без дополнительных
переходников резинотканевые рукава с внутренним диаметром 6 и 9 мм.
Технические характеристики
Редуцируемый газ
Наибольшая пропускная способность
Наибольшее давление газа
на входе
рабочее
Срабатывание предохранительного клапана
Подключение к баллону
Присоединительные размеры на выходе
Габаритные размеры
Масса
углекислый газ CO₂
аргон Ar
30/40 л/мин
1,8/2,4 м³/ч
20 МПа
200 кгс/см²
0,4/1,25 МПа
4,0/12,5 кгс/см²
0,6 МПа
6,0 кгс/см²
G3/4"-B
накидная гайка
с внутренней резьбой
M16×1,5
штуцер с гайкой
ø6/9 мм
ниппель
135×125×110 мм
0,48 кг
Регулятор расхода газа
Регулятор расхода газа с двумя поплавковыми ротаметрами
предназначен для понижения газа и автоматического поддержания
постоянным заданного расхода при питании постов и установок в
среде защитных газов. Регулятор обеспечивает тонкую настройку и
стабильное поддержание заданного рабочего давления (расхода).
Корпус регулятора изготовлен из алюминия (литье под давлением).
Корпус спаренных ротаметров изготовлен из силумина - сплава
алюминия с кремнием.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
21
из
33
Колбы ротаметров изготовлены из прочного пластика и имеют две цветные шкалы расхода,
градуированные в л/мин:
красная
для аргона (Ar)
чёрная
для углекислого газа (CO₂)
Комплектуется универсальным ниппелем, что позволяет использовать без дополнительных
переходников резинотканевые рукава с внутренним диаметром 6 и 9 мм.
Технические характеристики
Редуцируемый газ
углекислый газ CO₂
аргон Ar
30/40 л/мин
1,8/2,4 м³/ч
20 МПа
200 кгс/см²
0,4 МПа
4,0 кгс/см²
0,6 МПа
6,0 кгс/см²
G3/4"-B
накидная гайка
с внутренней резьбой
M16×1,5
штуцер с гайкой
ø6/9 мм
ниппель
185×90×150 мм
0,89 кг
Наибольшая пропускная способность
Наибольшее давление газа
на входе
рабочее
Срабатывание предохранительного клапана
Подключение к баллону
Присоединительные размеры на выходе
Габаритные размеры
Масса
22.Стол сварочно-сборочный
Стол сварочно-сборочный предназначен для
выполнения
сварочных,
зачистных,
шлифовальных и сборочных работ.
Рабочая поверхность стола представляет собой
многослойную структуру. Верхний слой
препятствует прилипанию к нему сварочных
брызг,
т.к.
представляет
собой набор
механически обработанных пластин, состоящих
из серого чугуна СЧ20 или дюралюминия Д16Т.
Внутренний слой состоит из стали, т.к. он не
имеет прямого контакта с продуктами сварки. Стальные бруски также обеспечивают
дополнительную механическую прочность изделию, какую не может обеспечить ни чугун, ни
дюралюминий в отдельности. В результате применения такой многослойной конструкции
повышается
сопротивление
к
внешним
нагрузкам и в сечении получается Т-образный паз, с помощью которого осуществляется
возможность 100% фиксации заготовки на рабочей поверхности. Для удобства
предварительной сборки конструкции на поверхности сварочно-сборочного стола
используется специальная оснастка.
Конструктивно сварочно-сборочный стол
представляет собой раму, выполненную из
стального профиля 100×100×3 мм., что
придает
значительную
жесткость
конструкции, на которую установлены
секции стола со стальными подложками и
чугунной поверхностью.
Ножки стола для удобства транспортировки
выполнены съёмными. Каждая из ножек
имеет регулируемую опору для неподвижной
фиксации стола на неровной поверхности.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
22
из
33
При необходимости по запросу сварочно-сборочный стол может быть установлен на колёсные
опоры или на рельсовый путь.
23.Средства защиты
6.1. Маска сварочная
Маска сварщика с автоматическим светофильтром предназначена
для защиты глаз и головы сварщика от теплового,
ультрафиолетового и инфракрасного излучения, выделяемого в
процессе сварки. Благодаря обтекаемой форме маски, снижается
вероятность проникновения в подмасочное пространство искр и
расплавленных брызг металла, газов и аэрозолей.
Оптический класс светофильтра позволяет использовать маску для
ручной дуговой сварки, полуавтоматической сварки и плазменной
резки.
Особенности маски:
₋ Автоматическое затемнение.
₋ Технология естественной цветопередачи.
₋ Возможность выбора времени выключения.
₋ Возможность установки диоптрической линзы.
₋ Внешняя регулировка степени затемнения.
₋ Выбор времени задержки затемнения.
максимальное значение
1,0 сек. для сварки на высоких значениях сварочного тока
минимальное значение
0,1 сек. для сварки точками
₋ Выбор чувствительности. Перед началом эксплуатации рекомендуем установить высокую
чувствительность, далее снижать ее до оптимального значения, когда фильтр начнет
реагировать только на вспышки сварочной дуги.
₋ Съёмный элемент питания литиевая батарея CR2032.
₋ Регулировка наголовника в 4-х пространственных положениях: регулировка высоты,
плотность посадки, регулировка расстояния от лица и угла наклона.
₋ Упрощенная схема крепления наголовника к корпусу сварочной маски. Крепление
происходит за счет гайки-барашка и заглушки-ограничителя.
₋ Маска изготовлена из ударопрочного термостойкого пластика.
Технические характеристики
Оптический класс светофильтра
Размер светофильтра
Размер смотрового окна
Количество оптических сенсоров
Степень затемнения в нерабочем состоянии
Степень затемнения
Регулировка затемнения
Регулировка чувствительности
Время срабатывания
Время задержки
Температура эксплуатации
1/1/1/2
110×90 мм
90×34 мм
2
DIN 4
DIN 9 - 13
наружная
плавная
<1/10000 сек.
0,1 - 1,0 сек.
от -5°С до +55°С
6.2. Автоматический светофильтр
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
23
из
33
Автоматический светофильтр защищает глаза сварщика от
теплового, ультрафиолетового и инфракрасного излучения,
выделяемого в процессе сварки.
Оптический класс светофильтра позволяет использовать его для
ручной дуговой сварки, полуавтоматической сварки и плазменной
резки. Светофильтр позволяет видеть область сварки перед поджигом дуги, что освобождает
руки, не требует поднятия или опускания сварочной маски. Исключает случайное облучение
из-за раннего поджига дуги, обеспечивает более точное позиционирование электрода или
горелки. За счет этого существенно увеличивается производительность и повышается
качество сварочных работ.
Время переключения между светлым и темным режимом составляет <1/10000 секунды.
Время переключения между темным и светлым режимами можно установить в промежутке
0,1 - 1,0 сек. Электропитание светофильтра осуществляется за счет солнечной батареи и
литиевой батареи CR2032 (1 шт.).
Размер светофильтра – 110×90 мм. Светофильтр подходит для масок хамелеон с размером
смотрового окна 90×34 мм. Светофильтр рекомендуется использовать с внешним и
внутренним защитным стеклом, чтобы исключить повреждения искрами и брызгами
расплавленного металла.
Светофильтр с технологией ТС, которая обеспечивает естественную цветопередачу
сварочного процесса. Стабильно срабатывает при высоких температурах, которые возникают
при длительной эксплуатации маски с автоматическим светофильтром.
Технические характеристики
Оптический класс светофильтра
Размер светофильтра
Размер смотрового окна
Количество оптических сенсоров
Степень затемнения в нерабочем состоянии
Степень затемнения
Регулировка затемнения
Регулировка чувствительности
Время срабатывания
Время задержки
Температура эксплуатации
Габаритные размеры светофильтра
Размер внутреннего защитного стекла (поликарбонат)
1/1/1/2
110×90 мм
90×34 мм
2
DIN 4
DIN 9 - 13
наружная
плавная
<1/10000 сек.
0,1 - 1,0 сек.
от -5°С до +55°С
110×90×10 мм
100×42 мм
6.3. Щиток защитный
Щиток оберегает сварщика от длительного воздействия высоких
температур. Экранная часть щитка изготовлена из термопластичного
полимера, устойчивому к сколам и царапинам.
Щиток оснащен наголовным креплением с возможностью регулировки
размера и обеспечивает удобную фиксацию на голове, для проведения
длительных сварочных работ. Имеет скошенную у основания форму для
увеличения эргономики изделия, исключает неудобства при повороте и
наклоне головы.
24.Оборудование сварочного поста
Табурет подъёмно-поворотный Ампер Т-1
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
24
из
33
Табурет сварщика Ампер Т-1 обеспечивает выполнение работ в положении
сидя. Находясь в процессе работы на табурете, сварщик может принять любую
позу, например: выполнить наклон вперед или наклон назад. Также сварщик
может использовать табурет как опору при выполнении различных сложных
технологических задач, например на монтаже металлоконструкций.
Табурет имеет три опоры, поэтому может эксплуатироваться на неровном полу
помещения.
Табурет сварщика модели «Ампер Т-1» разработан в соответствии с ГОСТ 12.2.032-78
«Система стандартов безопасности труда. Рабочее место при выполнении работ сидя. Общие
эргономические требования». При разработке табурета также учитывались требования,
указанные в Приказе Министерства труда и социальной защиты РФ от 23.12.2014 г. № 1101н
«Об утверждении «Правил по охране труда при выполнении электросварочных и
газосварочных работ».
Табурет сварочный Ампер Т-1 является производственной мебелью. Сидение табурета имеет
круглую форму, его высота регулируется с помощью подъемно-поворотного механизма.
Винтовая регулировка табурета позволяет выполнять вращение сидения на 360° вокруг своей
оси.
Высота табурета в нижнем положении фиксируется на уровне 420 мм от пола, в верхнем – на
уровне 540 мм от пола. Корпус табурета изготовлен из стали 20 и покрыт специальной
огнестойкой краской. Табуретка для сварки имеет небольшой вес, и удобные габариты, что
позволяет его легко транспортировать внутри сварочного цеха. Центральная стойка табурета
изготовлена из электросварной трубы диаметром 51 мм.
Табурет может использоваться как дополнительное оборудование при выполнении
монтажных работ различных металлоконструкций. Опорные ножки изготовлены из трубы 25
мм. Изогнутая форма ножек табурета позволяет создать дополнительную опору стопе
рабочего во время выполнения сварочных работ. Сварщик может установить ногу таким
образом, чтобы можно было поставить локоть на колено тем самым выполнить фиксацию
руки в удобном положении для выполнения сварки. Тем самым сварщик может перемещать
электрод или горелку на естественной опоре.
Сидение табурета обивается специальным огнеупорным джутовым брезентом (желтого
цвета). Из этой ткани изготавливают сварочные костюмы 2 класса защиты. Для более
жестких условий сварочного производства разработана другая модель табурета Ампер Т-2 с
обшивкой тканью Flameshield 400.
Характеристики
Диаметр сиденья
Высота сиденья
Центральная стойка
Опорные ножки
Материал каркаса
Материал обивки
Масса
330 мм
420 - 540 мм
труба ø51 мм
труба ø25 мм
Сталь 20
огнезащитный брезент джутовый
3,7 кг
7.1. Сварочная штора
Брезентовая сварочная штора предназначена для ограждения сварочных
постов как стационарных, так и мобильных. Обычно брезентовые шторы
используются для перекрытия входа в стационарный сварочный пост,
который изготавливается из металлоконструкций из листового проката.
Используя разборные металлические конструкции и брезентовые шторы
разных размеров можно моделировать и создавать мобильные сварочные
посты различных конфигураций.
Огнестойкая пропитка защищает шторы от воздействия высоких
температур, искр и капель расплавленного металла.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
25
из
33
Сварочные шторы применяются как в производственных помещениях, так и на открытом
воздухе, т.к. джутовый брезент обладает устойчивостью к перепадам температур.
Джутовый брезент - плотная парусина бледно-желтого цвета, именно бледно-желтый брезент
является огнестойким. Джутовый брезент производится из природного растительного
джутового сырья.
В верней части шторы установлены люверсы для крепления
карабинов. Для удобства движения штор по поперечной
перекладине каркаса, карабины поставляются со
специальными подшипниками. Брезентовые сварочные
шторы также можно вешать на тросе.
не менее 13 Н
не менее 2 Н/мм
Стойкость к проколу
Сопротивление порезу
7.2. Магнитный угольник
Магнитные
угольники
предназначены
для
фиксации
металлических деталей и позволяют проводить точное
выставление углов в процессе проведения сварочных работ и
монтажа стальных конструкций. Данные приспособления дают
возможность осуществлять процесс сварки одному рабочему, так
как сборка и выставление элементов конструкции осуществляется
не в процессе сварки, а перед ней. Могут быть использованы также
для крепления элементов в процессе резки, для предотвращения падения частей
конструкции.
7.3. Стальная щётка
Щётка ручная стальная применяется для очистки металла от старой
краски, ржавчины и удаления загрязнений. Благодаря удобной рукояти
не требуется больших усилий для проведения очистительных работ.
7.4. Тележка инструментальная
Корпус выполнен из листовой стали толщиной от 0,6 до 1,5 мм,
покрыт полимерной порошковой краской. Верхняя и средняя
полка имеют высоту борта 40 мм, нижняя полка имеет высоту
борта 60 мм. Оборудована вертикальной перфорированной
панелью для навесных элементов, выдвижным ящиком на
шариковых телескопических направляющих и комплектом
резиновых ковриков.
Характеристики
Габаритные размеры
Общая нагрузка
ТКП № LDR10-0040-C02e от 26.10.2023 г.
800×800×450 мм
до 100 кг
стр.
26
из
33
25.Инструмент для неразрушающего контроля
8.1. Набор для визуально-измерительного контроля
Универсальный комплект ВИК предназначен для визуально-измерительного контроля
сварных соединений и подготовки деталей к сварке. Данный набор может быть использован
в процессе обучения специалистов, а также для комплектации стационарных рабочих мести
работы в полевых условиях. Набор сварщика укомплектован с учетом рекомендаций
специалистов сварочного производства и включает в себя основной перечень необходимого
оборудования.
Набор поставляется в фирменной сумке с паспортами заводов изготовителей и образцом
технологической карты по визуальному и измерительному контролю. Вес стандартного
набора – 2 кг, размеры 37×26×5 см.
8.2. Инструмент для визуально-измерительного контроля
₋ Шаблон сварщика универсальный УШС-2.
₋ Шаблон сварщика универсальный УШС-3.
₋ Шаблон Ушерова-Маршака цифровой.
₋ Прибор индикаторный для измерения глубины подреза и неполного заполнения разделки
кромки.
₋ Трафарет для расшифровки радиографических снимков.
₋ Эталоны чувствительности канавочные № 11 Fe, № 12 Fe, № 13 Fe.
₋ Эталоны чувствительности проволочные № 11 Fe, № 12 Fe, № 13 Fe.
₋ Знаки маркировочные № 2 (кириллица) и № 6 (цифры).
₋ Комплект (набор) для КД №2 с образцом (II класса).
₋ Радиографическая пленка vacupas D5 10×12 и vacupas D5 10×24.
₋ Секундомер Агат СОПпр-2б-2-000.
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
27
из
33
26.
Комплектация и стоимость оборудования
Комплектация:
№
Наименование
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
Сварочный полуавтомат EVOMIG 500 ProAl в составе:
Сварочный аппарат EVOMIG 500 ProAl
Блок жидкостного охлаждения MIG
Функция контроля обрыва линии охлаждения
Вилка кабельная 3P+E+N, 380 B / 32 А
Розетка панельная 3P+E+N, 380 B / 32 А
Функция «VRD» (Voltage Reduction Device)
Вспомогательный блок питания AC/DC 200/36 В для подогревателя газа (для EVOMIG 350500)
Система идентификации пользователя: устройство считывания/записи контактной памяти,
программное обеспечение, две магнитные карты
Система контроля расхода газа
Передатчик телеметрии источника WeldWeb© с встроенной антенной
Устройство подачи проволоки УПП-300П со стандартным оснащением для стальной
проволоки ø1,0/1,2 мм
Консоль для установки блока подачи проволоки УПП-300П/М
Компактная тележка с площадкой для газового баллона
Кабель-пакет MIG W: жидкостное охлаждение, сечение 70 мм², длина 2 м
Обратный кабель (кабель "земля") в сборе с байонетным разъёмом и зажимной клеммой
"земля", сечение 70 мм², длина 3 м
Сварочная горелка, проволока ø1,0 - 1,6 мм, жидкостное охлаждение, шланг 5 м
Сварочная горелка, проволока ø1,0 - 1,6 мм, жидкостное охлаждение ø1,0 - 1,6 мм, шланг 3 м
Расходные части для сварочных горелок:
-Сопло коническое D=16,0×76,0 мм - 100 шт.;
-Наконечник контактный М8×30 мм, проволока ø1,0 мм - 250 шт.;
-Наконечник контактный М8×30 мм, проволока ø1,2 мм - 250 шт.;
-Наконечник контактный М8×30 мм, алюминиевая проволока ø1,0 мм - 250 шт.;
-Держатель наконечника M8 - 50 шт.;
-Диффузор стойкий чёрный L=28,0 мм - 500 А - 75 шт.;
-Изоляционная прокладка ствола горелки - 50 шт.;
-Полиамидный канал L=3600 мм со спиралью гусака L=310 мм, проволока ø0,8-1,2 мм - 20
шт.;
-Направляющая спираль без оплётки с литым ниппелем 2,0×4,5×5400 мм, проволока ø1,21,6 мм - 20 шт.
Охлаждающая жидкость «АФ-1» на основе этиленгликоля, морозостойкость -55˚С (канистра
20 л)
Комплект подающих роликов ø37 мм (2 шт.) для стальной проволоки ø1,0/1,2 мм – 3 к-т
Комплект подающих роликов ø37 мм (2 шт.) для алюминиевой проволоки ø1,0/1,2 мм – 3 к-т
Комплект подающих роликов ø37 мм (2 шт.) для порошковой проволоки ø1,2 – 3 к-т
Регулятор расхода газа АР-40-5 с двумя манометрами
Сварочный аппарат EVOTIG 350 P AC/DC в составе:
Сварочный аппарат EVOTIG 350 P AC/DC
Вилка кабельная 3P+E+N, 380 B / 32 А
Розетка панельная 3P+E+N, 380 B / 32 А
Блок жидкостного охлаждения TIG
Система идентификации пользователя: устройство считывания/записи контактной памяти,
программное обеспечение, две магнитные карты
Функция контроля обрыва линии охлаждения
Система контроля расхода газа для
Передатчик телеметрии источника WeldWeb© с встроенной антенной
Компактная тележка с площадкой для газового баллона
Ящик инструментальный
Функция «SmartV» - динамический контроль дуги по напряжению
Сварочный кабель в сборе с байонетным разъёмом и электрододержателем CONFORT,
сечение 50 мм², длина 3 м
Обратный кабель (кабель "земля") в сборе с байонетным разъёмом и зажимной клеммой
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
2.14
ТКП № LDR10-0040-C02e от 26.10.2023 г.
Кол-во,
шт.
стр.
15
15
28
из
33
2.15
2.16
2.17
2.18
2.19
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
4
4.1
4.2
4.3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
"земля", сечение 50 мм², длина 3 м
Газовый шланг с быстроразъёмным соединением, длина 5 м
Охлаждающая жидкость «АФ-1» на основе этиленгликоля, морозостойкость -55˚С (канистра
20 л)
Сварочная горелка ARC T3W (DC 400 А / AC 280 А, ПВ 100%, электроды ø1,6 - 4,8 мм,
жидкостное охлаждение), шланг 4 м
Расходные материалы для сварочной горелки ARC T3W:
-Корпус цанги стандартный ø2,4 мм для горелок T2/T3W - 20 шт.;
-Корпус цанги для газовой линзы ø2,4 мм для горелок T2/T3W - 20 шт.;
-Сопло стандартное № 6 ø10×50 мм для горелок T2/T3W - 40 шт.;
-Сопло стандартное № 10 ø16×50 мм для горелок T2/T3W - 40 шт.;
-Манжета стандартная для горелок Т2/T3W - 10 шт.;
-Стандартный изолятор для горелок T2/T3W - 10 шт.;
-Колпачок длинный для горелок T2/T3W - 15 шт.;
-Колпачок средний для горелок T2/T3W - 10 шт.;
-Электрод вольфрамовый SVR E3 (фиолетовый) ø2,4×176 мм - 50 шт.
Регулятор расхода газа У-30/АР-40-2Р с двумя ротаметрами
Пост для ММА сварки на переменном токе в составе:
Сварочный аппарат EVOTIG 350 P AC/DC
Вилка кабельная 3P+E+N, 380 B / 32 А
Розетка панельная 3P+E+N, 380 B / 32 А
Система идентификации пользователя: устройство считывания/записи контактной памяти,
программное обеспечение, две магнитные карты
Передатчик телеметрии источника WeldWeb© с встроенной антенной
Обратный кабель (кабель "земля") в сборе с байонетным разъёмом и зажимной клеммой
"земля", сечение 50 мм², длина 3 м
Сварочный кабель в сборе с байонетным разъёмом и электрододержателем CONFORT 400А,
сечение 50 мм², длина 5 м
Пост для ММА сварки в составе:
Сварочный аппарат NEON ВД-317
Обратный кабель (кабель "земля") в сборе с байонетным разъёмом и зажимной клеммой
"земля", сечение 50 мм², длина 3 м
Сварочный кабель в сборе с байонетным разъёмом и электрододержателем CONFORT 400А,
сечение 50 мм², длина 5 м
Сварочный стол 3D c опорами, отверстия D16, толщина 10,0 мм, сталь 09Г2С
Комплект кабин сварочных 2,8×2,5×2,0 м (сталь, окрашенная порошковой краской, входшторы из ПВХ-ткани 2 шт. на 1 кабину)
Фильтровентиляционное устройство (1,1 кВт, 220 В, 1400 куб.м/час, встроенный компрессор
для очистки) + вытяжное устройство, запасной фильтр
Фиксатор магнитный МФ-325
Маска сварщика хамелеон, чёрная
Корщетка для зачистки швов (латунная щетка, пластиковая ручка)
Хомут черячный
Рукав 111-6.3-2.0 ( черный с синей полосой, бухта 50 м)
Шлифмашина угловая УШМ 125мм 950Вт
Совок д/мусора метал. длинная ручка
Корзина мусорная
Разъем для плит РШ-ВШ (розетка+вилка) 32А, 380В,
3Р+РЕ, о/у, круглый, черный карболит, IP20
Розетка трехфазная
Розетка в сборе с/у, 1 гнездо, б/з, 10А, 230В
Бокорезы 160мм
Фильтрующая полумаска для защиты, с клапаном выдоха
Набор отверток для точных работ 11шт
Набор инбусовых ключей 2-14мм
Плоскогубцы Диэлектрик 200мм
Диск отрезной 125х1,6х22мм по металлу (25/400)
Диск отрезной 125х2х22мм по металлу (25/200)
Диск зачистной 125х6х22мм по металлу (10/80)
Диск лепестковый по металлу 125х22мм Р40 (5/80)
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
7
7
15
15
16
36
24
30
300
15
17
10
10
6
10
20
20
100
10
10
20
150
150
150
150
29
из
33
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
Тарелкообразная стальная щетка для ушм 125 мм
Перчатки-краги
Краги из козьей кожи
Печь для сушки и прокалки электродов на 40 кг
УШС-3, Универсальный шаблон сварщика
УШС-2, Универсальный шаблон сварщика
Универсальный шаблон Красовского
Табурет сварщика «Ампер Т-1»
Коврик диэлектрический 1000*1000
Тележка открытая 3 полки
Огнетушитель углекислотный ОУ-2
Молоток Сварщика Шлакоотбойный
зубило 200x20 мм
Чертилка 150 мм
Карандаш графитовый HB
Костюм сварщика
Подшлемник сварщика
Ботинки сварщика, кожаные
Набор ВИК Эксперт
Напольный пресс 50т пневмопривод, манометр
Точильный станок
Прожектор на штативе
Беруши противошумные со шнурком 37ДБ
Приспособление для измерения глубины подрезов и смещение кромок с поверкой
Клейма цифровые № 6 сталь
Инструмент для заточки вольфрамовых электродов
Трубный рычажный ключ №2
Шаблон Ушерова-Маршака цифровой с калибровкой
Ящик п/э 600х400х300 сплошной
Станочные прецизионные 2-х осевые тиски
Стеллаж МКФ
Аптечка производственная
Универсальный набор инструмента
Верстак-мини слесарный металлический
Штангенциркуль, 250 мм, на деления 0,02 мм, металлический, с глубиномером
Цельнометаллическая линейка 300 мм
Маркер по металлу промышленный черный
Маркер по металлу промышленный белый
Маркер по металлу красный
Угольник столярный 350мм нержавеющая сталь, гравировка
Метла круглая синтетическая
Молоток с фибергласовой рукояткой
Ведро оцинкованное
Металлическая щетка 250мм
Часы электронные настенные, настольные, с будильником.
Баллон с газом Ar 99,9%
Баллон с газом К-20
Позиционер для крепления в различном пространственном положении заготовок Для
закрепления деталей и фиксации трубы в положения Н-L045 PC; PH и пластин в PA; PC; PF;
PE положении
Шланг (рукав) III - класса 6м
Электроды Э50А-УОНИ-13/55-Ф-2,5мм, кг
Электроды Э50А-УОНИ-13/55-Ф-3,0мм, кг
Электроды Э50А-УОНИ-13/55-Ф-4,0мм, кг
Электроды Э-08Х20Н9Г2Б-ЦЛ-11-Ø-2,0мм, кг
Присадочные прутки 2.4x1000 мм TIG проволока для алюминиевого сплава, кг
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
50
150
150
1
25
25
25
47
40
15
17
17
20
30
40
40
40
40
4
1
2
25
300
4
4
16
16
16
16
16
1
15
16
15
16
30
40
40
40
16
16
16
16
30
1
16
16
15
16
250
250
250
100
50
30
из
33
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
Присадочные прутки 2.4x1000 мм TIG проволока для стали типа 12Х18Н10Т Ø 2,4 мм, кг
Присадочная прутки: Св-08Г2С Ø 2.4x1000 для стали типа СТ3, СТ20, 09Г2С, кг
Бухта сварочной проволоки сплошного сечения Св08Г2С - для углеродистой стали, Ø 1,0 мм,
масса бухты 15 кг
Бухта порошковой газозащитной проволоки Порошковая проволока для сварки во всех
пространственных положениях в смеси К-20 д. 1.2мм, бухта 5кг
Бухта сварочной проволоки для алюминия Св-АМг5 для алюминия, Ø 1,0 мм, масса бухты 5
кг
Поршневой компрессор
Гидравлический опрессовщик
Емкость открытая пластиковая 130 л
Заглушки 1/2"
Ультразвуковой дефектоскоп Master A1212
Расходные материалы (пластины, трубы), для проведения демо экзамена, комплект 46 ед.
Лазерный маркиратор GWEIKE LF20 MAX, линза 110*110
Гидравлическая гильотина QC12Y - 12x3200 с ЧПУ Е21S
Аппарат для контактной точечной сварки WIEDERKRAFT WDK-9B
Штора сварочная ПВХ красная с люверсами 1400 × 1800
Реостат балластный РБ-306
Угловая шлифмашина Bosch GWS 24-230
Лазерный дальномер Condtrol Vector 100 1-4-100
Трубогиб RE-60 Technic
Зажимные клещи с фиксатором 220 мм ДТ48/6
Установка плазменной резки «S-CUT K»
Сварочный полуавтомат EVOMIG 500 TP для лаборатории в составе:
Сварочный аппарат EVOMIG 500 TP
Блок жидкостного охлаждения MIG
Функция контроля обрыва линии охлаждения
Вилка кабельная 3P+E+N, 380 B / 32 А
Розетка панельная 3P+E+N, 380 B / 32 А
Функция «VRD» (Voltage Reduction Device)
Вспомогательный блок питания AC/DC 200/36 В для подогревателя газа (для EVOMIG 350500)
Система идентификации пользователя: устройство считывания/записи контактной памяти,
программное обеспечение, две магнитные карты
Система контроля расхода газа
Передатчик телеметрии источника WeldWeb© с встроенной антенной
Устройство подачи проволоки УПП-300П со стандартным оснащением для стальной
проволоки ø1,0/1,2 мм
Консоль для установки блока подачи проволоки УПП-300П/М
Компактная тележка с площадкой для газового баллона
Кабель-пакет MIG W: жидкостное охлаждение, сечение 70 мм², длина 2 м
Обратный кабель (кабель "земля") в сборе с байонетным разъёмом и зажимной клеммой
"земля", сечение 70 мм², длина 3 м
Сварочная горелка, проволока ø1,0 - 1,6 мм, жидкостное охлаждение, шланг 5 м
Сварочная горелка, проволока ø1,0 - 1,6 мм, жидкостное охлаждение ø1,0 - 1,6 мм, шланг 3 м
Расходные части для сварочных горелок:
-Сопло коническое D=16,0×76,0 мм - 100 шт.;
-Наконечник контактный М8×30 мм, проволока ø1,0 мм - 250 шт.;
-Наконечник контактный М8×30 мм, проволока ø1,2 мм - 250 шт.;
-Наконечник контактный М8×30 мм, алюминиевая проволока ø1,0 мм - 250 шт.;
-Держатель наконечника M8 - 50 шт.;
-Диффузор стойкий чёрный L=28,0 мм - 500 А - 75 шт.;
-Изоляционная прокладка ствола горелки - 50 шт.;
-Полиамидный канал L=3600 мм со спиралью гусака L=310 мм, проволока ø0,8-1,2 мм - 20
шт.;
-Направляющая спираль без оплётки с литым ниппелем 2,0×4,5×5400 мм, проволока ø1,21,6 мм - 20 шт.
Охлаждающая жидкость «АФ-1» на основе этиленгликоля, морозостойкость -55˚С (канистра
20 л)
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
30
100
50
50
20
1
1
1
30
1
150
1
1
1
37
8
1
2
1
15
1
1
31
из
33
1.20
1.21
1.22
1.23
Комплект подающих роликов ø37 мм (2 шт.) для стальной проволоки ø1,0/1,2 мм – 3 к-т
Комплект подающих роликов ø37 мм (2 шт.) для алюминиевой проволоки ø1,0/1,2 мм – 3 к-т
Комплект подающих роликов ø37 мм (2 шт.) для порошковой проволоки ø1,2 – 3 к-т
Регулятор расхода газа АР-40-5 с двумя манометрами
104
Сварочный аппарат EVOTIG 500 P AC/DC с блоком подачи присадочной проволоки в
составе:
Сварочный аппарат EVOTIG 500 P AC/DC
Вилка кабельная 3P+E+N, 380 B / 32 А
Розетка панельная 3P+E+N, 380 B / 32 А
Блок жидкостного охлаждения TIG
Система идентификации пользователя: устройство считывания/записи контактной памяти,
программное обеспечение, две магнитные карты
Функция контроля обрыва линии охлаждения
Система контроля расхода газа для
Передатчик телеметрии источника WeldWeb© с встроенной антенной
Компактная тележка с площадкой для газового баллона
Ящик инструментальный
Функция «SmartV» - динамический контроль дуги по напряжению
Сварочный кабель в сборе с байонетным разъёмом и электрододержателем CONFORT 600А,
сечение 70 мм², длина 3 м
Обратный кабель (кабель "земля") в сборе с байонетным разъёмом и зажимной клеммой
"земля", сечение 70 мм², длина 3 м
Газовый шланг с быстроразъёмным соединением, длина 5 м
Охлаждающая жидкость «АФ-1» на основе этиленгликоля, морозостойкость -55˚С (канистра
20 л)
Сварочная горелка ARC T3W (DC 400 А / AC 280 А, ПВ 100%, электроды ø1,6 - 4,8 мм,
жидкостное охлаждение), шланг 4 м
Расходные материалы для сварочной горелки ARC T3W:
-Корпус цанги стандартный ø2,4 мм для горелок T2/T3W - 20 шт.;
-Корпус цанги для газовой линзы ø2,4 мм для горелок T2/T3W - 20 шт.;
-Сопло стандартное № 6 ø10×50 мм для горелок T2/T3W - 40 шт.;
-Сопло стандартное № 10 ø16×50 мм для горелок T2/T3W - 40 шт.;
-Манжета стандартная для горелок Т2/T3W - 10 шт.;
-Стандартный изолятор для горелок T2/T3W - 10 шт.;
-Колпачок длинный для горелок T2/T3W - 15 шт.;
-Колпачок средний для горелок T2/T3W - 10 шт.;
-Электрод вольфрамовый SVR E3 (фиолетовый) ø2,4×176 мм - 50 шт.
Сварочная горелка ARC T5W (DC 550 А / AC 385 А, ПВ 100%, электроды ø1,6 - 6,4 мм,
жидкостное охлаждение), шланг 4 м
Расходные материалы для сварочной горелки ARC T5W
Регулятор расхода газа У-30/АР-40-2Р с двумя ротаметрами
Блок подачи присадочной проволоки AutoTIG 300 OSC, катушка с проволокой D300/15 кг
Сварочная горелка Parker SGT 18SC-CW (DC 410 A / AC 290 А, ПВ 100%, электроды ø1,0 - 4,8
мм, жидкостное охлаждение, оснащение для подачи холодной присадочной проволоки,
Евроразъём MIG для подключения к EVO AutoTIG 200/300), шланг 4 м
Расходные материалы для сварочной горелки Parker SGT 18SC-CW:
Кабель-пакет для блока подачи AutoTIG: жидкостное охлаждение, сечение 70 мм², длина 5 м
Комплект подающих роликов ø37 мм (2 шт.) для алюминиевой проволоки ø1,0/1,2 мм
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
2.14
2.15
2.16
2.17
2.18
2.19
2.20
2.21
2.22
2.23
2.24
2.25
2.26
2.27
1
Стоимость оборудования:
№
Наименование
Кол-во,
комп.
Цена с НДС,
руб.
Комплект оборудования для оснащения
1
76 988 959,80
сварочной мастерской
Итого (включая НДС 20%), руб.:
1
Стоимость
с НДС (20%),
руб.
76 988 959,80
76 988 959,80
Дополнительная информация
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
32
из
33
-
Оборудование Evospark соответствует всем российским и международным требованиям и
рекомендовано для оснащения сварочных площадок региональных и национальных
чемпионатов, учебных центров и СПО.
-
Оборудование компании Evospark рекомендовано для проведения демонстрационных
экзаменов и корпоративных чемпионатов.
-
Мы являемся официальным дилером предлагаемой к поставке продукции.
10 Условия поставки
Цена
Пункт поставки
Пуско-наладочные работы
Срок поставки
Срок действия ТКП
Условия оплаты
включая НДС 20%
до адреса покупателя
включены в стоимость оборудования
45 рабочих дней после поступления предоплаты
до 31.12.2023 г.
30% предоплата
Окончательный расчет в течение 7 рабочих дней после
поставки
С уважением,
Генеральный директор
ООО НПП «Дериа Графикс»
Гуленко Игорь Евгеньевич
Исполнитель:
Журавский Д.М.
моб.
+7 (965) 017-71-01
e-mail:
zhura@deria.ru
ТКП № LDR10-0040-C02e от 26.10.2023 г.
стр.
33
из
33
