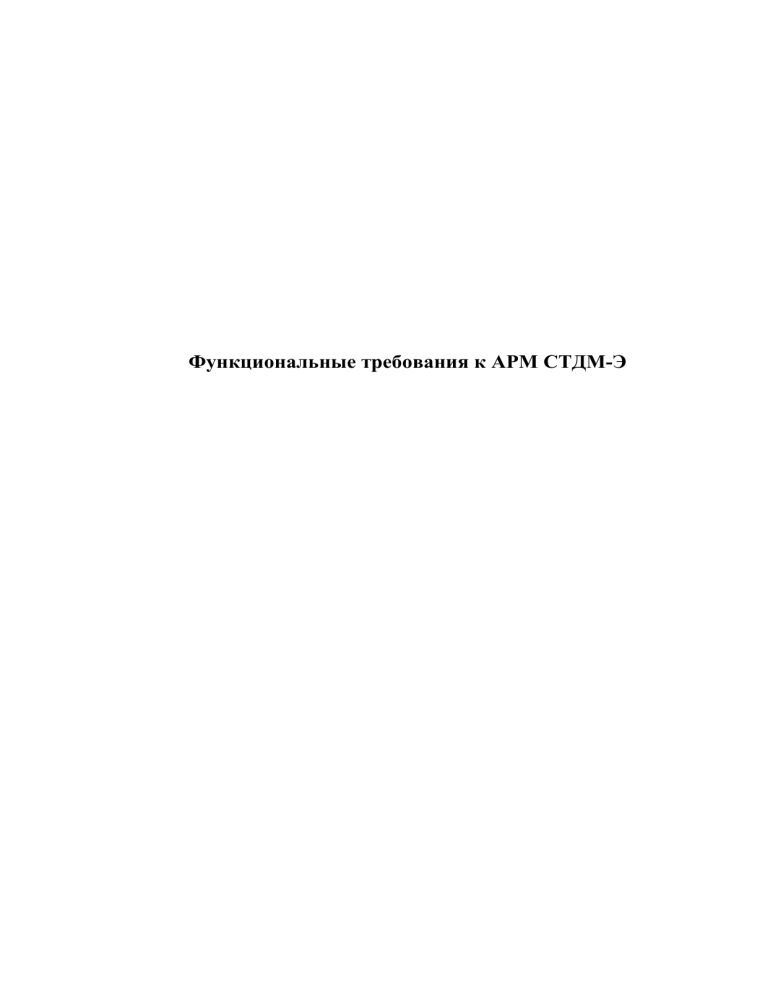

Функциональные требования к АРМ СТДМ-Э Содержание 1 Назначение документа ....................................................................................... 4 2 Термины и определения .................................................................................... 5 3 Требования к мнемосхеме объекта .................................................................. 8 3.1 Основные принципы отображения информации ...................................... 8 4 Требования к наименованию устройств и оборудования ............................ 10 4.1 Общие требования к наименованию ........................................................ 10 4.2 Требования к идентификации наименования ......................................... 10 5 Цветографическое отображение информации .............................................. 12 5.1 Общие требования к цветографическому отображению ....................... 12 5.2 Характеристики цветовой модели отображаемого оборудования ....... 12 6 Условное графическое отображение элементов ........................................... 14 6.1 Общие требования к УГО ......................................................................... 14 6.2 УГО высоковольтных выключателей ...................................................... 16 6.3 УГО автоматического выключателя до 1 кВ .......................................... 19 6.4 УГО высоковольтных разъединителей .................................................... 21 6.5 УГО высоковольтных разъединителей контактной сети....................... 24 6.6 УГО высоковольтных отделителей .......................................................... 25 6.7 УГО высоковольтных короткозамыкателей ........................................... 28 6.8 УГО заземляющих ножей ......................................................................... 30 6.9 УГО выкатных тележек КРУ .................................................................... 33 6.10 УГО выкатных автоматов 0,4 кВ ............................................................ 35 6.11 УГО генератора ........................................................................................ 36 6.12 УГО предохранителей ............................................................................. 37 6.13 УГО аккумуляторной батареи ................................................................ 38 6.14 УГО элементов схемы, имеющих динамическую расцветку .............. 40 7 Редактор мнемосхем ........................................................................................ 54 7.1 Описание редактора ................................................................................... 54 7.2 Вкладка «Изменение диспетчерского наименования» .......................... 54 7.3 Вкладка «Плакаты и пометки» ................................................................. 55 7.4 Вкладка «Ручной ввод состояния КА» .................................................... 58 7.5 Вкладка «Всплывающие окна событий» ................................................. 59 7.6 Вкладка «Установка уведомлений» ......................................................... 60 7.7 Вкладка «Отключение задач» ................................................................... 61 7.8 Вкладка «Вывод в ремонт/для технического обслуживания» .............. 61 8 Журнал событий ............................................................................................... 64 8.1 Общие требования к журналу событий ................................................... 64 Принятые сокращения ..................................................................................... 66 Ссылочные документы .................................................................................... 67 1 Назначение документа В настоящем документе указаны требования к функциональным возможностям АРМ СТДМ-Э. 2 Термины и определения Активный объект Активный объект – элемент мнемосхемы объекта, который меняет свое состояние в процессе изменений объекта отображения (цвет, расположение и т.п.). Нормальная схема Нормальная схема электрических соединений объекта электрических электроэнергетики - схема электрических соединений соединений объекта объекта электроэнергетики электроэнергетики, на коммутационные аппараты разъединители изображаются которой и все заземляющие в положении, соответствующем нормальному режиму работы объекта электроэнергетики. Временная нормальная Временная нормальная схема электрических соединений схема объекта электрических электроэнергетики схема электрических соединений объекта электроэнергетики, на которой все соединений объекта коммутационные электроэнергетики - аппараты разъединители изображаются и заземляющие в положении, соответствующем их нормальному коммутационному состоянию на предстоящий этап жизненного цикла строящегося (реконструируемого) объекта электроэнергетики. Диспетчерское Диспетчерское наименование - точное название объекта наименование электроэнергетики (электростанции, подстанции, переключательного пункта, линии электропередачи), основного и вспомогательного оборудования объекта электроэнергетики, устройств релейной защиты и автоматики, средств диспетчерского и технологического управления, оборудования автоматизированных систем диспетчерского управления, которое однозначно определяет оборудование или устройство в пределах одного объекта электроэнергетики и объект электроэнергетики в пределах операционной зоны диспетчерского центра. Линия Линия электрической связи - условное графическое электрической связи обозначение электрической связи, показывающее путь прохождения электрического тока Мнемосхема Мнемосхема – графическая модель, отображающая динамически изменяющуюся схему управляемого оператором объекта на АРМ Неисправное Неисправное состояние коммутационного аппарата – состояние противоречащая коммутационного коммутационного аппарата. Например, информация о аппарата том, что КА включен и отключен одновременно, или логике информация о положении недопустимо долгое положение разъединителя (ЗН) в промежуточном положении Недостоверное Недостоверное состояние коммутационного аппарата – состояние состояние коммутационного которого невозможно однозначно определить на основе аппарата имеющейся коммутационного информации. аппарата, Например, положение отсутствие информации о положении КА (обрыв цепи питания сигналов положения) Промежуточное Промежуточное состояние коммутационного аппарата – состояние достоверное коммутационного положение которого возможно однозначно определить на аппарата основе имеющейся информации как не включенное и не состояние коммутационного аппарата, отключенное на заранее заданном временном интервале. Временной интервал при этом определяется по техническим характеристикам КА. Если по истечении заданного времени не получены сигналы «включен» или «отключен», формируется «неисправное» состояние коммутационного аппарата. Ручной ввод Ручной ввод – определение состояния коммутационного аппарата, путем ручного ввода Объект Объект – элемент системы графического отображения информации (оборудование ПС, ЛЭП, сигналы ТМ) Плакат Плакат – метка о состоянии объекта (заземлено, в ремонте, допущена бригада, снят с сигнализации, снят с управления и т.д.), устанавливаемая диспетчером вручную Элементы схемы Элементы схемы – условное графическое обозначение оборудования ПС (выключателей, разъединителей и их заземляющих ножей, (авто)трансформаторов, реакторов, систем шин, трансформаторов тока, трансформаторов напряжения и т.п.). Ячейка Ячейка – часть электрической подстанции (распределительного устройства), содержащая всю или часть коммутационной и (или) иной аппаратуры одного присоединения 3 Требования к мнемосхеме объекта 3.1 Основные принципы отображения информации Оборудование объекта диагностирования отображается на мнемосхеме в виде элементов схемы. Мнемосхема должна соответствовать нормальной схеме электрических соединений объекта электроэнергетики. При отсутствии нормальной схемы электрических соединений объекта электроэнергетики мнемосхема создается на основе проектной/рабочей схемы с последующей актуализацией. Мнемосхемы разделяются на типы: главная мнемосхема объекта; мнемосхема участка; вспомогательные схемы (схема собственных нужд, схема быть простой селективности). Соединительные линии на мнемосхемах должны конфигурации, минимальной длины и иметь наименьшее число пересечений. Комплекс элементов, используемых на мнемосхемах, должен соответствовать настоящим требованиям. На главной мнемосхеме объекта необходимо отображать в левом верхнем углу: логотип организации-заказчика – индикатор работы программы в виде анимированной иконки; наименование энергообъекта; дату, текущее время и температуру наружного воздуха (при наличии). Все настройки АРМ СТДМ-Э, которые задает пользователь системы на объекте диагностирования, должны сохраняться в отдельный файл с возможностью восстановления пользовательских настроек импортом данного файла в АРМ СТДМ-Э. Выгрузка из ИО не содержит пользовательские настройки их можно выгрузить из ИО дополнительно. 3.2 Отображение состояний оборудования на мнемосхеме Оборудование, отраженное на мнемосхеме может находиться в нескольких состояниях: в работе; задачи отключены; выведено в ремонт/для технического обслуживания. Оборудование может находиться одновременно только в одном из вышеуказанных состояний. Сигналы об изменениях состояния элемента схемы должны четко различаться цветом, формой или другими признаками. В зависимости от состояния оборудования, меняется состояние элемента схемы - его условное графическое отображение, см. раздел «Условное графическое отображение элементов». 4 Требования к наименованию устройств и оборудования Общие требования к наименованию 4.1 На мнемосхеме объекта должны применяться диспетчерские наименования. Наименования отходящих ЛЭП на схемах энергообъектов необходимо располагать горизонтально. 4.2 Требования к идентификации наименования Каждый элемент схемы должен иметь: Базовое наименование (выгружается из ИО); Диспетчерское наименование (редактируется пользователем); Шифр (Выгружается из ИО, индивидуален для каждого элемента схемы). Базовое наименование задается на этапе проектирования СТДМ-Э с возможностью дальнейшего корректирования. Шифр присваивается автоматически для каждого элемента схемы без возможности корректирования. Каждый элемент схемы имеет сопоставление по шифру, а при отсутствии совпадения шифра, сопоставление выполняется по базовому наименованию. Если в ИО были внесены изменения в базовое наименование и диспетчерское наименование, то при адаптировании мнемосхемы, данные подтянутся по шифру автоматически. Если в ИО при внесении изменений был удален объект, но взамен создан новый имеющий точно такое базовое ПО, то при адаптировании мнемосхемы, данные подтянутся по базовому ПО с подменой старого шифра на шифр нового объекта. В качестве наименования элемента схемы на мнемосхеме отображается только диспетчерское наименование. При необходимости просмотра шифра и базового наименования такая функция должна быть доступна в контекстном меню. При необходимости, наименование элемента схемы можно скрыть (задается индивидуально для каждого элемента). Диспетчерское наименование доступно для изменения пользователем системы линейного уровня (АРМ ЛПД) в разделе «Редактор мнемосхем». 5 Цветографическое отображение информации 5.1 Общие требования к цветографическому отображению Параметры цветографических настроек элементов схемы должны задаваться для каждой группы отдельно, но быть общими в пределах одной группы. Группировка элементов производится по уровню напряжения, например, 220 кВ, 110 кВ, 10 кВ, 0,4 кВ, =220 В. 5.2 Характеристики цветовой модели отображаемого оборудования Для отображения фона мнемосхем следует использовать цвет: мнемосхемы АРМ уровня ЛПД – черный; мнемосхемы верхнего уровня – серый. Характеристики цветовой модели отображаемых объектов приведены в таблице 5.2. По требованию заказчика, цветовая маркировка может быть изменена, за исключение фона мнемосхемы. Таблица 5.2 – Характеристики цветовой модели отображаемых объектов. Наименование фона, класс напряжения, Значение RGB характеристика состояния Фон уровня ЛПД 80:80:80 Фон верхнего уровня 0:0:0 220 кВ 181:181:0 110 кВ 0:153:255 2х25 кВ 35 кВ 102:51:0 27,5 кВ 10 кВ 102:0:204 6 кВ 0:102:0 3,3 кВ 0,4 кВ 127:127:127 Пример Наименование фона, класс напряжения, Значение RGB характеристика состояния Цепи оперативного постоянного тока Заземлено 205:255:155 Отключены задачи 150:170:200 Выведено в ремонт/для технического 150:170:150 обслуживания Обесточено 255:255:250 Неизвестно 150:255:240 Пример 6 Условное графическое отображение элементов 6.1 Общие требования к УГО Размеры УГО, а также толщины линий должны быть одинаковыми на одной схеме. Каждый УГО должен иметь привязку к уровню напряжения. УГО всех коммутационных аппаратов должны иметь одинаковые параметры отображения в пределах одного уровня напряжения для каждого ЛПД, например, цвет заливки а также иметь дополнительные индикаторы блокировки управления и индикатор «ручной ввод состояния КА». УГО устройств, по которым формируются протоколы должны дополняться УГО о наличии нового протокола. УГО трансформатора, за исключением трансформатора тока может быть дополнено схемой соединения обмоток (звезда, звезда с нейтралью, треугольник, разомкнутый треугольник, расщепленная обмотка и др.). Графическое отображение каждого элемента имеет динамическую расцветку в зависимости от наличия напряжения: под напряжением; обесточено; выведено в ремонт/для технического обслуживания; задачи отключены; заземлено; неизвестно. Для силовых трансформаторов, если хоть одна из сторон (обмоток) находится под напряжение, значит все остальные обмотки тоже находятся под напряжением, аналогичная ситуация с состоянием «заземлено». В зависимости от «программного» состояния оборудования (в работе, выведено для ТО, выведено из работы) УГО меняют свое состояние. Для элементов схемы, которые могут находиться под напряжением «частично», например, выкатной элемент КРУ, вводятся дополнительные параметры динамической расцветки. Предусмотреть возможность дополнения УГО любого элемента схемы несколькими рамками с целью дополнительного вывода информации. Каждая рамка должна иметь следующие параметры настройки, индивидуальные для каждого элемента: форма рамки; цвет; размер; толщина; прозрачность; количество состояний (светится, светится или мигает, мигает). Наличие нескольких рамок обосновано информированием о разных событиях, таких как: изменение состояния оборудования, например, при переключениях разъединитель перешел из состояния «включено» в состояние «отключено» и в таком случае рамка вокруг разъединителя должна мигать установленное время; было аварийное отключение выключателя, с последующим включением от АПВ и автоматическим сбросом сигнализации, то рамка будет мигать вокруг выключателя, пока пользователь не сквитирует данное событие. Возможность регулирования на оборудовании отражается стрелкой черного цвета. Отвод связи обмотки среднего напряжения автотрансформаторов допустимо изображать как со стороны касания дуги, так и с противоположной стороны. Каждая обмотка автотрансформатора и трансформатора должна выполняться цветом, соответствующим классу напряжения, на который она выполнена. Способы соединения обмоток должны отображаться символами черного цвета внутри обмоток. УГО систем, секций (сборных) шин должны заливаться цветом, соответствующим классу напряжения, на который они выполнены. Точки электрического соединения для обозначения отводов (отпаек) от шины необходимо выполнять заливкой белого цвета. Параметры мигания (частота и начало периода) задаются общими для всей мнемосхемы. Частота мигания по умолчанию равна 2 Гц (0,5с). 6.2 УГО высоковольтных выключателей УГО высоковольтного выключателя имеет следующие состояния: включено; отключено; промежуточное состояние (зарезервировано); ошибочное состояние (зарезервировано); изменение состояние (зарезервировано); отклонение от нормальной схемы (зарезервировано); аварийно-отключен; неизвестно; неисправность. Сигналы, по которым есть отметка «зарезервировано», добавлены с целью выполнения требований СТО 59012820.27.010.001-2022. УГО каждого из состояний может быть дополнен символом/знаком, который размещается в центре элемента схемы. Доступные для настройки параметры УГО каждого из состояний: цвет контура; толщина контура; прозрачность контура; цвет внутренней области; прозрачность внутренней области. Примеры УГО приведены в таблице 6.2. Таблица 6.2 - примеры УГО высоковольтных выключателей Наименование Описание Контур имеет цвет, в зависимости от наличия напряжения. Внутренняя область красного цвета (RGB 255:0:0) пример УГО с дополнительным включено символом. Внутренняя область красного цвета (RGB 255:0:0) Контур имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет цвет, в зависимости от наличия напряжения Контур имеет цвет, в зависимости от наличия напряжения. Внутренняя область зеленого цвета (RGB 0:255:0) пример УГО с дополнительным отключено символом, внутренняя область зеленого цвета (RGB 0:255:0) Контур имеет цвет, в зависимости от наличия напряжения. Внутренняя область соответствует цвету фона (черный или серый в Вид Наименование Описание Вид зависимости от уровня диагностирования) Контур имеет цвет, в зависимости от наличия напряжения. Внутренняя область зеленого цвета мигает с установленной частотой аварийно-отключен Контур имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет цвет, в зависимости от наличия напряжения и мигает с установленной частотой Контур имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет белый цвет (RGB 255:255:255), дополненный неизвестно знаком Контур имеет полупрозрачный цвет, в зависимости от наличия напряжения. Внутренняя область имеет полупрозрачный цвет, в зависимости от уровня напряжения Элемент имеет вид, неисправность аналогичный включенному или отключенному положению (в зависимости от текущего ? Наименование Описание Вид состояния или последнему предшествующему), перечеркнутый красной линией с правого верхнего угла в левый нижний (RGB 255:0:0) Элемент имеет вид, аналогичный включенному или отключенному положению (в зависимости от текущего состояния или последнему предшествующему) и имеет диагональное перекрестие с цветом линий, в зависимости от наличия напряжения 6.3 УГО автоматического выключателя до 1 кВ УГО АВ до 1 кВ имеет следующие состояния: включено; отключено; аварийно-отключен; неизвестно; неисправность. Примеры УГО приведены в таблице 6.3. Таблица 6.3 - примеры УГО автоматического выключателя до 1 кВ Наименование Описание Верхний/нижний полюс имеет включено цвет, в зависимости от наличия напряжения. Внутренняя область имеет цвет, в Вид Наименование Описание Вид зависимости от наличия напряжения Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область красного цвета (RGB 255:0:0) Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет цвет, в зависимости от наличия отключено напряжения Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область зеленого цвета (RGB 0:255:0) Верхний/нижний полюс имеет цвет, в зависимости от наличия неизвестно напряжения. Внутренняя область имеет белый цвет (RGB 255:255:255), дополненный знаком ? Наименование Описание Вид Верхний/нижний полюс имеет полупрозрачный цвет, в зависимости от наличия напряжения. Внутренняя область имеет полупрозрачный цвет, в зависимости от уровня напряжения Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя неисправность область имеет белый цвет (RGB 255:255:255), перечеркнутый красной линией с правого верхнего угла в левый нижний (RGB 255:0:0) 6.4 УГО высоковольтных разъединителей УГО высоковольтных разъединителей имеет следующие состояния: включено; отключено; ошибочное состояние (зарезервировано); изменение состояние (зарезервировано); отклонение от нормальной схемы (зарезервировано); неизвестно; переключение; неисправность. Сигналы, по которым есть отметка «зарезервировано», добавлены с целью выполнения требований СТО 59012820.27.010.001-2022. Примеры УГО приведены в таблице 6.4. Таблица 6.4 - примеры УГО высоковольтных разъединителей Наименование Описание Вид Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет цвет, в зависимости от наличия включено напряжения Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область красного цвета (RGB 255:0:0) Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет цвет, в зависимости от наличия отключено напряжения Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область зеленого цвета (RGB 0:255:0) Верхний/нижний полюс имеет цвет, в зависимости от наличия неизвестно напряжения. Внутренняя область имеет белый цвет (RGB 255:255:255), дополненный знаком ? Наименование Описание Верхний/нижний полюс имеет полупрозрачный цвет, в зависимости от наличия напряжения. Внутренняя область имеет полупрозрачный цвет, в зависимости от уровня напряжения переключение Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет цвет, в зависимости от наличия промежуточное напряжения и диагональное состояние положение УГО имеет предшествующее состояние с миганием внутренней области Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). неисправность Верхний контакт имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет белый цвет (RGB 255:255:255), перечеркнутый Вид Наименование Описание Вид красной линией с правого верхнего угла в левый нижний (RGB 255:0:0) 6.5 УГО высоковольтных разъединителей контактной сети УГО высоковольтных разъединителей контактной сети имеет следующие состояния: включено; нормально-включен; отключено нормально- отключен; промежуточное состояние; неизвестно; неисправность. Каждое состояние может быть дополнено одним или нескольким признаком: двухполюсный; с ручным приводом; с ручным приводом и заземляющим ножом; с электродвигательным приводом; с телеуправлением. Примеры УГО приведены в таблице 6.5. Таблица 6.5 - примеры УГО высоковольтных разъединителей контактной сети Наименование Описание Вид включено 6.6 УГО высоковольтных отделителей УГО высоковольтных отделителей имеет следующие состояния: включено; отключено; промежуточное состояние; ошибочное состояние (зарезервировано); изменение состояние (зарезервировано); отклонение от нормальной схемы (зарезервировано); неизвестно; неисправность. Сигналы, по которым есть отметка «зарезервировано», добавлены с целью выполнения требований СТО 59012820.27.010.001-2022. Примеры УГО приведены в таблице 6.6. Таблица 6.6 - примеры УГО высоковольтных отделителей Наименование Описание Вид Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет цвет, в зависимости от наличия включено напряжения Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область красного цвета (RGB 255:0:0) Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет цвет, в зависимости от наличия отключено напряжения Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область зеленого цвета (RGB 0:255:0) Контур имеет цвет, в зависимости от наличия неизвестно напряжения. Внутренняя область имеет белый цвет (RGB 255:255:255), дополненный знаком ? Наименование Описание Верхний/нижний полюс имеет полупрозрачный цвет, в зависимости от наличия напряжения. Внутренняя область имеет полупрозрачный цвет, в зависимости от уровня напряжения Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет цвет, в зависимости от наличия промежуточное напряжения и диагональное состояние положение УГО имеет предшествующее состояние с миганием внутренней области Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). Верхний контакт имеет цвет, в зависимости от наличия неисправность напряжения. Внутренняя область имеет белый цвет (RGB 255:255:255), перечеркнутый красной линией с правого верхнего угла в левый нижний (RGB 255:0:0) Вид 6.7 УГО высоковольтных короткозамыкателей УГО высоковольтных короткозамыкателей имеет следующие состояния: включено; отключено; промежуточное состояние; ошибочное состояние (зарезервировано); изменение состояние (зарезервировано); отклонение от нормальной схемы (зарезервировано); неизвестно; неисправность. Сигналы, по которым есть отметка «зарезервировано», добавлены с целью выполнения требований СТО 59012820.27.010.001-2022. Примеры УГО приведены в таблице 6.7. Таблица 6.7 - примеры УГО высоковольтных короткозамыкателей Наименование Описание Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155) включено Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). Внутренняя область красного цвета (RGB 255:0:0) Вид Наименование Описание Вид Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). Верхний контакт имеет цвет, в зависимости от наличия напряжения. отключено Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). Верхний контакт имеет цвет, в зависимости от наличия напряжения. Внутренняя область зеленого цвета (RGB 0:255:0) Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). Верхний контакт имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет белый цвет (RGB 255:255:255), дополненный неизвестно знаком Контур имеет полупрозрачный цвет, в зависимости от наличия напряжения. Верхний контакт имеет полупрозрачный цвет, в зависимости от наличия напряжения Внутренняя область имеет полупрозрачный цвет, в зависимости от уровня напряжения ? Наименование Описание Вид Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). Верхний контакт имеет цвет, в промежуточное состояние зависимости от наличия напряжения. УГО имеет предшествующее состояние с миганием внутренней области Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). Верхний контакт имеет цвет, в зависимости от наличия неисправность напряжения. Внутренняя область имеет белый цвет (RGB 255:255:255), перечеркнутый красной линией с правого верхнего угла в левый нижний (RGB 255:0:0) 6.8 УГО заземляющих ножей УГО высоковольтных короткозамыкателей имеет следующие состояния: включено; отключено; промежуточное состояние; ошибочное состояние (зарезервировано); изменение состояние (зарезервировано); отклонение от нормальной схемы (зарезервировано); неизвестно; неисправность. Сигналы, по которым есть отметка «зарезервировано», добавлены с целью выполнения требований СТО 59012820.27.010.001-2022. Примеры УГО приведены в таблице 6.8. Таблица 6.8 - примеры УГО заземляющих ножей Наименование Описание Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155) включено Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). Внутренняя область красного цвета (RGB 255:0:0) Элемент имеет цвет, соответствующий состоянию отключено «заземлено» (RGB 205;255;155). Верхний контакт имеет цвет, в зависимости от наличия напряжения. Вид Наименование Описание Вид Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). Верхний контакт имеет цвет, в зависимости от наличия напряжения. Внутренняя область зеленого цвета (RGB 0:255:0) Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). Верхний контакт имеет цвет, в зависимости от наличия напряжения. Внутренняя область имеет белый цвет (RGB 255:255:255), дополненный неизвестно знаком Контур имеет полупрозрачный цвет, в зависимости от наличия напряжения. Верхний контакт имеет полупрозрачный цвет, в зависимости от наличия напряжения Внутренняя область имеет полупрозрачный цвет, в зависимости от уровня напряжения Элемент имеет цвет, соответствующий состоянию промежуточное «заземлено» (RGB 205;255;155). состояние Верхний контакт имеет цвет, в зависимости от наличия напряжения. ? Наименование Описание Вид УГО имеет предшествующее состояние с миганием внутренней области Элемент имеет цвет, соответствующий состоянию «заземлено» (RGB 205;255;155). Верхний контакт имеет цвет, в зависимости от наличия неисправность напряжения. Внутренняя область имеет белый цвет (RGB 255:255:255), перечеркнутый красной линией с правого верхнего угла в левый нижний (RGB 255:0:0) 6.9 УГО выкатных тележек КРУ УГО выкатных тележек КРУ имеет следующие состояния: тележка находится в рабочем положении; тележка находится в контрольном положении; тележка находится в ремонтном положении; тележка находится в неизвестном положении; неисправность. УГО выключателей, расположенных на выкатной тележке соответствуют пункту 6.2 - УГО высоковольтных выключателей. Примеры УГО приведены в таблице 6.9. Таблица 6.9 - примеры УГО выкатных тележек КРУ Наименование Описание Вид Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя тележка находится в рабочем положении область имеет цвет, в зависимости от наличия напряжения. Для примера, УГО высоковольтного выключателя изображено в состоянии «отключено» Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя тележка находится в область имеет цвет, в контрольном зависимости от наличия положении напряжения. Для примера, УГО высоковольтного выключателя изображено в состоянии «отключено» Верхний/нижний полюс имеет цвет, в зависимости от наличия напряжения. Внутренняя тележка находится в область имеет цвет, в ремонтном зависимости от наличия положении напряжения. Для примера, УГО высоковольтного выключателя изображено в состоянии «неизвестно» ? Наименование Описание Вид Верхний/нижний полюс имеет полупрозрачный цвет, в зависимости от наличия тележка находится в неизвестном напряжения. Внутренняя область имеет полупрозрачный цвет, в зависимости от наличия положении напряжения. Для примера, УГО высоковольтного выключателя изображено в состоянии «отключено» неисправность 6.10 УГО выкатных автоматов 0,4 кВ УГО выкатных автоматов 0,4 кВ имеет следующие состояния: тележка находится в рабочем положении; тележка находится в контрольном положении; тележка находится в ремонтном положении; тележка находится в неизвестном положении; УГО динамической расцветки высоковольтного автомата 0,4 кВ, имеет состояния, как и УГО высоковольтных выключателей, так и дополнительные: под напряжением или без напряжения или заземлено или неизвестное состояние напряжения со стороны верхнего полюса; под напряжением или без напряжения или заземлено или неизвестное состояние напряжения со стороны нижнего полюса. Примеры УГО приведены в таблице 6.10. Таблица 6.10 - примеры УГО выкатных автоматов 0,4 кВ Наименование Описание включено 6.11 УГО генератора УГО генератора имеет следующие состояния: в работе; не в работе; заземлен; ошибочное состояние; аварийно-отключен; неисправность. Примеры УГО приведены в таблице 6.11. Вид Таблица 6.11 - примеры УГО генератора Наименование Описание Вид включено 6.12 УГО предохранителей УГО предохранителя имеет следующие состояния: установлен; снят; неисправность; авария; неизвестно. Примеры УГО приведены в таблице 6.12. Таблица 6.12- примеры УГО предохранителей Наименование Описание включено 6.13 УГО аккумуляторной батареи УГО АКБ имеет следующие состояния: норма (постоянный заряд); АКБ разряжается; АКБ разряжена; авария; неисправность; неизвестно. Примеры УГО приведены в таблице 6.13. Вид Таблица 6.13- примеры УГО аккумуляторной батареи Наименование Описание Вид включено 6.14 УГО наличия нового протокола УГО наличия нового протокола имеет следующие состояния: есть новый протокол (авария); есть новый протокол (неисправность); есть новый протокол. УГО приведены в таблице 6.14. Таблица 6.14 - УГО наличия нового протокола Наименование есть новый протокол (авария) есть новый протокол (неисправность) Описание Вид Наименование Описание Вид есть новый протокол 6.15 УГО элементов схемы, имеющих динамическую расцветку шины; запасная шина; обходная шина (только для уровня напряжения 110 кВ и выше); ошиновка; линия электропередач; шина отсоса; контурная линия; нагрузка; заземление; точка соединения; точка пересечения; раздел сетей; признак количества фаз (для однолинейной схемы); трансформатор напряжения с одной вторичной обмоткой; трансформатор напряжения с двумя вторичными обмотками; трансформатор напряжения с двумя тремя обмотками; трансформатор тока; трансформатор 2х обмоточный; трансформатор 2х обмоточный с РПН; трансформатор 3х обмоточный; трансформатор 2х обмоточный с РПН; трансформатор многообмоточный с расщепленной обмоткой НН; трансформатор многообмоточный с расщепленной обмоткой СН и НН; автотрансформатор; автотрансформатор с РПН; автотрансформатор 2х25; реактор компенсирующий (неуправляемый); реактор компенсирующий управляемый; реактор токоограничивающий; резистор; выпрямительный агрегат; синхронный компенсатор; конденсаторная батарея; конденсатор связи; катушка; заградитель высокочастотный; ограничитель перенапряжения; разрядник; фильтр присоединения; устройство продольной компенсации; устройство продольной компенсации управляемое; кабельная муфта; шкаф отбора напряжения; преобразователь напряжения (для схем ПСК); зарядно-выпрямительный агрегат; источник бесперебойного питания; изолятор врезной или гирлянда изоляторов; изолятор секционный; сопряжение изолирующее; нейтральная вставка; соединение обмоток «звезда»; соединение обмоток «звезда с заземленной нейтралью»; соединение обмоток «треугольник»; соединение обмоток «разомкнутый треугольник»; соединение обмоток «открытый треугольник»; соединение обмоток «зигзаг». Дополнительно на мнемосхеме следует предусмотреть следующие УГО: переносное заземление в форме квадрата коричневого цвета (значение RGB 150:140:85) с возможностью внесения в него оператором номера переносного заземления черным цветом. Места возможной установки ПЗ на мнемосхемах должны быть определены. Отображение на мнемосхеме установленного переносного заземления должно учитываться программной логической блокировкой. Возможные места установки УГО ПЗ должны быть отображены на экране при нажатии кнопки «ПЗ» (переносное заземление); УГО расшиновки оборудования в форме круга ярко-зеленого цвета (значение RGB 0:255:0) с нанесенным в центре круга крестом (Х) красного цвета (значение RGB 255:0:0), с возможностью установки мнемознака на место расшиновки в любой точке мнемосхемы (без динамической раскраски). Примеры УГО приведены в таблице 6.15. Таблица 6.15- примеры УГО элементов схемы, имеющих динамическую расцветку Наименование Описание Линия, толщиной в четыре раза больше, чем шины у ЛЭП, ошиновки оборудования и имеет цвет, в зависимости от наличия напряжения запасная шина Вид Наименование Описание обходная шина (только для уровня напряжения 110 кВ и выше) Линия имеет цвет, в ошиновка зависимости от наличия напряжения линия электропередач шина отсоса контурная линия нагрузка УГО имеет цвет, в зависимости от наличия напряжения Вид Наименование Описание УГО имеет цвет, заземление соответствующий состоянию «заземлено» (RGB 205;255;155) УГО в форме круга с залитой серединой и контуром, имеет цвет, в зависимости от наличия точка соединения напряжения. УГО в форме круга, контур имеет цвет, в зависимости от наличия напряжения УГО имеет цвет, в точка пересечения зависимости от наличия напряжения раздел сетей Наклонная линия в признак количества количестве, фаз (для соответствующему однолинейной количеству фаз. Имеет схемы) цвет, в зависимости от наличия напряжения. Вид Наименование Описание УГО имеет цвет, в трансформатор напряжения с одной вторичной обмоткой зависимости от наличия напряжения. В качестве примера изображен однофазный ТН с одной вторичной обмоткой. УГО имеет цвет, в зависимости от наличия напряжения. В качестве примера изображен ТН трансформатор со семой соединения напряжения с двумя первичной обмотки вторичными «звезда с заземленной обмотками нейтралью», вторичные обмотки со схемами «разомкнутый треугольник» и «звезда с заземленной нейтралью». УГО имеет цвет, в зависимости от наличия напряжения. В качестве примера изображен ТН трансформатор со семой соединения напряжения с тремя первичной обмотки вторичными «звезда с заземленной обмотками нейтралью», вторичные обмотки со схемами «разомкнутый треугольник» и «звезда с заземленной нейтралью». Вид Наименование Описание трансформатор тока УГО состоит из трансформатор 2х обмоточный элементов, каждый из которых имеет цвет, в зависимости от уровня и наличия напряжения. УГО состоит из элементов, каждый из которых имеет цвет, в трансформатор 2х обмоточный с РПН зависимости от уровня и наличия напряжения. Цвет стрелки для уровня ЛПД цвет (RGB 0:0:0), для верхнего уровня цвет (RGB 80:80:80) трансформатор 3х обмоточный трансформатор 3х обмоточный с РПН Вид Наименование трансформатор многообмоточный с расщепленной обмоткой НН трансформатор многообмоточный с расщепленной обмоткой СН и НН автотрансформатор автотрансформатор с РПН автотрансформатор 2х25 реактор компенсирующий (неуправляемый) Описание Вид Наименование реактор компенсирующий управляемый реактор токоограничивающи й резистор выпрямительный агрегат синхронный компенсатор конденсаторная батарея Описание Вид Наименование конденсатор связи катушка заградитель высокочастотный ограничитель перенапряжения разрядник Описание Вид Наименование фильтр присоединения устройство продольной компенсации устройство продольной компенсации управляемое кабельная муфта шкаф отбора напряжения преобразователь напряжения (для схем ПСК) Описание Вид ФП Наименование зарядновыпрямительный агрегат источник бесперебойного питания изолятор врезной или гирлянда изоляторов изолятор секционный сопряжение изолирующее нейтральная вставка Описание Вид Наименование переносное заземление УГО расшиновки оборудования соединение обмоток «звезда» соединение обмоток «звезда с заземленной нейтралью» соединение обмоток «треугольник» соединение обмоток «разомкнутый треугольник» Описание Вид Наименование соединение обмоток «открытый треугольник» соединение обмоток «зигзаг» Описание Вид 7 Редактор мнемосхем 7.1 Описание редактора Редактор мнемосхем – отдельный пункт строки меню в котором отражены вкладки: изменение диспетчерского наименования; плакаты и пометки; ручной ввод состояния КА; всплывающие окна; установка уведомлений; ячейка; отключение задач; вывод в ремонт/для технического обслуживания. Вкладки «Изменение диспетчерского наименования» и «ручной ввод КА» доступны для вызова только с АРМ уровня ЛПД. На всех остальных уровнях, при попытке перехода по данным вкладкам, должна высвечиваться подсказка «доступно с АРМ ЛПД». 7.2 Вкладка «Изменение диспетчерского наименования» При выборе вкладки открывается масштабируемое окно, перекрывающее текущий экран не более 20%. Данное окно отображается с атрибутом «поверх всех окон». В данном окне присутствуют обязательные для заполнения поля: текущее наименование; новое наименование; основание для изменений; пользователь. Поле «текущее наименование» отображает наименование выбранного объекта. Выбор объекта осуществляется двумя способами: путем ввода наименования объекта, с автоматическим отображением вариантов поиска по введенному наименованию; путем выбора объекта на мнемосхеме. Новое наименование заполняется в поле «новое наименование». В «основание для изменений» вводится данные, на основании которых были внесены изменения, например, № приказа об утверждении нового перечня объектов диспетчеризации, актуализация данных и другие. В поле «пользователь» автоматически вводятся данные, под каким пользователем выполнен вход в АРМ. Для каждой вкладки окна «изменение диспетчерского наименования» предусмотреть кнопку сброса введенных данных (крестик справа в строке ввода данных). Изменение «события, диспетчерского информирующие о наименования действиях фиксируется пользователя, не в разделе требующие квитирования» журнала сообщений. 7.3 Вкладка «Плакаты и пометки» Для отображения на графических схемах дополнительной информации необходимо использовать пометки (таблица 7.3.1) и знаки плакатов (таблица 7.3.2). При выборе вкладки открывается масштабируемое окно, перекрывающее текущий экран не более 20%. Данное окно отображается с атрибутом «поверх всех окон». Плакаты и пометки должны отображаться в виде отдельного знака рядом с изображением соответствующего объекта. Допускается ручная настройка отображения пометки на изображении объекта, к которому она относится, за исключением тех случаев, когда пометка может перекрыть важную информацию (значение аналогового измерения, положение КА, наименование объекта и т.п.). Установленные плакаты и пометки автоматически отображаются на всех АРМ того уровня диагностирования, на каком они были установлены с возможностью «ретрансляции» на другие уровни (задается в соответствующем пункте при установке плаката или пометки). Пользователь может скрыть установленные на своем уровне пометки, если они были переданы с другого уровня диагностирования. Если снятие происходит с того АРМ, на котором данный плакат или данная пометка устанавливалась, то снятие происходит автоматически со всех АРМ, на которые они были установлены. При наведении курсора мыши на знак плаката его размер отображения должен автоматически увеличиваться. При снятии позиционирования курсора мыши на знаке плаката он должен возвращаться к прежнему размеру отображения. При изменении масштаба графических схем масштаб пометок и знаков плаката должен изменяться пропорционально изменению масштаба схемы. Для улучшения восприятия на графических схемах пометок, знаков плакатов, должна быть обеспечена возможность их масштабирования индивидуально для каждого АРМ и разных категорий графических схем (схем энергообъектов, схема участка). Предусмотреть возможность расширения перечня пометок и плакатов. Таблица 7.3.1 – Пометки, устанавливаемые вручную. Тип Допуск к работе на ЛЭП Переносное заземление Запрет операции Повреждение Описание Устанавливается на мнемосхеме у соответствующей ЛЭП с возможностью ввода текстовой информации Устанавливается в соответствующем месте мнемосхем, с возможностью ввода текстовой информации указывает на наличие запретов на проведение плановых и неплановых переключений, а также на запрет операций с отдельными КА Устанавливается на время выявления и устранения повреждения, а также при подозрениях на наличие повреждения (например, в связи с неуспешным многократным ручным повторным включением Вид Тип Описание Вид аварийно отключавшейся ЛЭП) Устанавливается на ЛЭП, объекте электроэнергетики, Ремонт отдельном оборудовании объекта электроэнергетики при проведении ремонтных работ Устанавливается для Комментарий указания дополнительной информации Устанавливается в схемах «Мостик» при включении ремонтной перемычки и отключении СВ. Также Особая схема данная пометка может использоваться в иных случаях при создании нетиповой для данной ПС схемы Устанавливается на ЛЭП и КА при оперативном изменении состояния Отклонение от нормальной оборудования (выполнение схемы режимных указаний, ликвидация нарушений нормального режима) Таблица 7.3.2 – Плакаты, устанавливаемые вручную. Тип НЕ ВКЛЮЧАТЬ! работа на линии НЕ ВКЛЮЧАТЬ! работают люди ЗАЗЕМЛЕНО РАБОТА ПОД НАПРЯЖЕНИЕМ повторно не включать Описание Устанавливается на мнемосхеме у соответствующей ЛЭП с возможностью ввода текстовой информации Для запрещения подачи напряжения на линию, на которой работают люди Для указания о недопустимости подачи напряжения на заземленный участок электроустановки Для запрещения повторного ручного включения выключателей ВЛ после их Вид Для запрещения подачи напряжения на рабочее место Тип Транзит разомкнут Описание автоматического отключения без согласования с производителем работ Для указания о переходе ЛЭП из транзитного в тупиковый режим Вид Действие по установке/снятию плакатов и пометок должно фиксироваться в журнале событий с указанием наименования плаката, в группе «Оперативное состояние», с последующим архивированием и хранением. Сигналы об установке плакатов безопасности должны выводиться на АРМ в журнале событий, без звукового сигнала и выделяться зелёным цветом. При установке 2-х и более плакатов видимым остается плакат с наивысшим приоритетом и изображением наложения плакатов друг на друга со смещением (при наведении на плакат курсора и нажатии правой кнопки мыши открывается подменю с перечнем установленных плакатов, с помощью которого возможен съем любого плаката). При установке 2-х и более пометок видимым остается изображением наложения диспетчерских пометок друг на друга со смещением (при наведении курсора на диспетчерскую пометку и нажатии правой кнопки мыши открывается подменю с перечнем установленных диспетчерских пометок, с помощью которого возможен съем любой диспетчерской пометки). 7.4 Вкладка «Ручной ввод состояния КА» Ручной ввод состояния КА применяется для: нетелемеханизированного коммутационного аппарата; при неисправностях в цепях телесигнализации КА. При выборе вкладки открывается масштабируемое окно, перекрывающее текущий экран не более 20%. Данное окно отображается с атрибутом «поверх всех окон». Для ручного ввода состояния КА необходимо перейти в соответствующую вкладку «Ручной ввод состояния КА» редактора мнемосхем, выбрать объект на мнемосхеме и выбрать состояние из выпадающего списка. Перечень возможных состояний определен в разделе «Условное графическое отображение элементов». Для КА по которому введено ручное состояние, отображается соответствующее УГО. Для КА, по которому было задано ручное состояние и наличии по данному КА сигналов ТС, приоритет имеет состояние заданное вручную. В таком случае все изменения ТС фиксируются в журнал событий, в группу «оперативная информация» с пометкой «задано отображение по ручному состоянию». На время ввода ручного состояния КА протоколы, в которых задействован данный сигнал, могут фиксироваться ошибочно. Вкладка «Всплывающие окна событий» 7.5 Всплывающие окна являются дополнительным инструментом для отображения диагностической информации. Настройка всплывающих окон недоступна конечному пользователю и настраивается персоналом ЮГПА. Всплывающие окна имеют следующие настройки: графическая информация в виде текста или ссылки на объект, протокол или запись в журнале событий; условие формирования; фиксация окна; цветографические настройки (прозрачность, мигание, заливка и др.). Условием формирования может выступать как диагностическое состояние, так и отдельный алгоритм, включающий ДС, аналоговые или дискретные сигналы. Всплывающие окна могут скрываться автоматически, после того как условия его формирования сброшены, так и требующие действия пользователя (скрыть окно). Цветографические настройки позволяют выставить параметры: цвет, прозрачность, мигание фона; цвет, прозрачность, мигание рамки; цвет, размер, шрифт графической информации. следующие 7.6 Вкладка «Установка уведомлений» Данная вкладка необходима для информирования оперативного персонала при возникновении определенных условий, например, вывод в ремонт выключателя на кольцующей линии, необходимость вывода ускорения защит параллельной линии при отключении секционного выключателя и т.п. При выборе вкладки открывается масштабируемое окно, перекрывающее текущий экран не более 20%. Данное окно отображается с атрибутом «поверх всех окон». В качестве условий выступают положения КА, дискретные сигналы с контролируемых устройств, диагностические состояния. Во вкладке «установка уведомлений» задается: алгоритм; место отображения; наличие звукового уведомления; текст уведомления. Алгоритм для отображения задается в редакторе с применением логических элементов «И», «ИЛИ», «НЕ» с выставление приоритета операций. Количество переменных для алгоритма не менее 50. Установка уведомлений фиксируется в разделе «события, информирующие о действиях пользователя, не требующие квитирования» журнала сообщений. При выполнении условий, дополнительно с отображением уведомления фиксируется запись в событиях информационного характера. Окно уведомления можно скрыть или закрыть. 7.7 Вкладка «Ячейка» Данная вкладка предназначена для группировки части оборудования объекта в единую ячейку с целью присвоения единых атрибутов для всех объектов в пределах ячейки, например, «вывод в ремонт». Объект может иметь несколько привязок к разным ячейкам. Наличие привязки объекта к ячейке или нескольким ячейкам не ограничивает возможности работы с данным объектом как индивидуальным элементом. К группированию в единую ячейку доступны: элементы мнемосхемы, отвечающие за отображение первичного оборудования (шины, ошиновка, выключатель, трансформатор и т.п.); устройства РЗА, устройства контроля изоляции и т.п. Вкладка «Отключение задач» 7.8 Отключение задач по объектам с целью вывода из диагностирования оборудования осуществляется во вкладке «отключение задач». Данная функция позволяет вывести из диагностирования объекты, которые не введены в работу или были демонтированы. При выборе вкладки открывается масштабируемое окно, перекрывающее текущий экран не более 20%. Данное окно отображается с атрибутом «поверх всех окон». Выбор объекта/объектов осуществляется двумя способами: путем ввода наименования объекта или ячейки, с автоматическим отображением вариантов поиска по введенному наименованию; путем выбора объекта на мнемосхеме. После того как выбран объект, в окне отображаются его задачи. Отключить задачи можно как для объекта в целом, так и для отдельных его задач. Отключение задач фиксируется в разделе «оперативная информация» журнала сообщений. Связанные индикаторы с оборудованием, по которому выведены задачи, меняют цвет фона и рамки. 7.9 Вкладка «Вывод в ремонт/для технического обслуживания» Вкладка «вывод в ремонт/для технического обслуживания» применяется для объектов или ячеек, которые вывели из работы с целью выполнения ТО, ремонтных работ, а также проверки сигналов, например, аварийное отключение выключателя. Объекты, для которых задан атрибут «вывод в ремонт/для технического обслуживания», диагностическую информацию (протоколы, события, диагностические состояния) фиксируют с присвоением дополнительного атрибута «выведено». При выборе вкладки открывается масштабируемое окно, перекрывающее текущий экран не более 20%. Данное окно отображается с атрибутом «поверх всех окон». В данном окне присутствуют обязательные для заполнения поля: причина вывода; объекты; период; пользователь. В поле «причина вывода» выбирается одна или несколько позиций: вывод для ТО; вывод в ремонт; другая. В поле «другая» вносится причина вывода оборудования, например, по указанию вышестоящего оперативного персонала. Выбор объекта/объектов осуществляется двумя способами: путем ввода наименования объекта, с автоматическим отображением вариантов поиска по введенному наименованию; путем выбора объекта на мнемосхеме. При выборе нескольких объектов каждый объект отделяется квадратными скобками через точку с запятой. Период ограждения задается с указанием времени, по истечении которого будет автоматически сброшен данный статус, задается выбором: год, месяц, день, часы, минуты. В поле «период» можно указать «без срока», в таком случае, оборудование будет выведено до сброса данного статуса пользователем вручную. Вывод в ремонт/для технического обслуживания фиксируется в разделе «оперативная информация» журнала сообщений. Связанные индикаторы с оборудованием, по которому добавлен атрибут «вывод» меняют цвет фона и рамки. 8 Журнал событий Общие требования к журналу событий 8.1 Журнал событий делится на несколько классов: аварийные события, требующие квитирования оператором; предупреждающие события, требующие квитирования оператором; события информационного характера, требующие квитирования; события информационного характера, не требующие квитирования; события, информирующие о действиях пользователя, не требующие квитирования; оперативная информация; диагностика АРМ. Для объектов, по которым был установлен статус «вывод в ремонт/вывод для ТО», фиксация событий и протоколирование осуществляется с присвоением атрибута «выведено» с возможностью фильтрации, скрытия данных позиций и отдельного квитирования сигналов по данному атрибуту. При квитировании сигнала, по которому пусковые условия не сформированы (условий для формирования сигнала больше нет) происходит полный сброс всей индикации (звуковой и визуальной). К визуальной информации относится не только сообщение в журнале, но и УГО на мнемосхеме объекта. Если сигнал остается в сработанном состоянии (условия для формирования сигнала присутствуют), то при квитировании происходит съем звуковой сигнализации, запись в журнале событий и УГО меняет отображение, но подсветка сохраняется. В дальнейшем, при исчезновении условий для сигнализации, квитирование выполняется автоматически. В окне журнала сообщений доступны следующие кнопки управления: квитирование выбранного или последнего по времени сообщения; квитирование всех активных сообщений; кнопка диалога выбора сообщений; кнопка диалога блокирования сообщений; кнопка блокировки сообщения; кнопка вывода текущего (выбранного) представления на печать или экспорт; отобразит/скрыть выведенные объекты. 8.2 Интерфейс окна журнала событий. Окно журнала событий открывается автоматически при запуске ПО АРМ СТДМ-Э и стандартно закреплено с левой стороны. При необходимости окно можно развернуть, свернуть, закрыть, изменить размер и фиксацию к стороне экрана. При необходимости окно можно закрепить «поверх всех окон». Принятые сокращения АВ Автоматический выключатель АКБ Аккумуляторная батарея ИО КА Коммутационный аппарат ЛЭП Линия электропередачи ПЗ Переносное заземление ПСК Пост секционирования ТО Техническое обслуживание ТС Телесигнализация УГО Условное графическое обозначение Ссылочные документы Обозначение и наименование документа, на который дана ссылка Номер раздела, приложения документа, в котором дана ссылка
