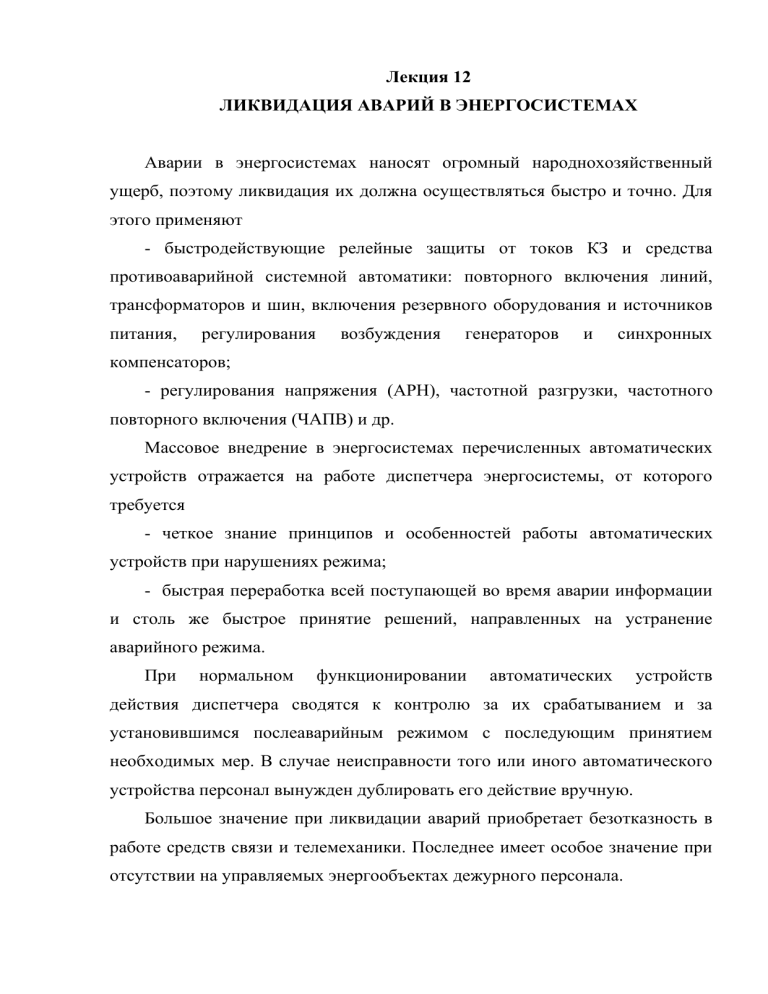

Лекция 12 ЛИКВИДАЦИЯ АВАРИЙ В ЭНЕРГОСИСТЕМАХ Аварии в энергосистемах наносят огромный народнохозяйственный ущерб, поэтому ликвидация их должна осуществляться быстро и точно. Для этого применяют - быстродействующие релейные защиты от токов КЗ и средства противоаварийной системной автоматики: повторного включения линий, трансформаторов и шин, включения резервного оборудования и источников питания, регулирования возбуждения генераторов и синхронных компенсаторов; - регулирования напряжения (АРН), частотной разгрузки, частотного повторного включения (ЧАПВ) и др. Массовое внедрение в энергосистемах перечисленных автоматических устройств отражается на работе диспетчера энергосистемы, от которого требуется - четкое знание принципов и особенностей работы автоматических устройств при нарушениях режима; - быстрая переработка всей поступающей во время аварии информации и столь же быстрое принятие решений, направленных на устранение аварийного режима. При нормальном функционировании автоматических устройств действия диспетчера сводятся к контролю за их срабатыванием и за установившимся послеаварийным режимом с последующим принятием необходимых мер. В случае неисправности того или иного автоматического устройства персонал вынужден дублировать его действие вручную. Большое значение при ликвидации аварий приобретает безотказность в работе средств связи и телемеханики. Последнее имеет особое значение при отсутствии на управляемых энергообъектах дежурного персонала. Типичными явлениями, с которыми обычно бывают связаны аварии в энергосистемах, являются понижения частоты и напряжения. В результате обоих этих явлений возможно возникновение асинхронного режима, качаний и разделение систем на части. Понижение частоты возникает при нарушении баланса между генерацией и потреблением активной мощности. При дефиците мощности, вызванном отключением крупных генераторов или станций и отсутствием в системе резерва, частота снижается в зависимости.от состава генерирующей мощности и нагрузки ориентировочно на 1 % при изменении нагрузки на 13 %. Понижение частоты снижает производительность машин у потребителей и механизмов с. н. на станциях, что в свою очередь вызывает дальнейшее снижение вырабатываемой генераторами мощности. Для предупреждения системных аварий, связанных с внезапным понижением частоты, применяются устройства автоматического включения и загрузки резервных гидрогенераторов, перевода в активный режим гидрогенераторов, работающих в режиме синхронных компенсаторов. Набор нагрузки резервными генераторами сокращает дефицит мощности в системе, но не во всех случаях устраняет начавшийся процесс снижения частоты. В помощь автоматическим устройствам загрузки генераторов в энергосистемах установлены устройства для автоматической разгрузки (т. е. отключения части потребителей) при снижении частоты. Разгрузка производится несколькими очередями в диапазоне частот срабатывания 4846,5 Гц с интервалами по частоте 0,1-0,2 Гц. Автоматическая частотная разгрузка должна обеспечить уровень частоты в системе не ниже 49 Гц. Дальнейшее повышение частоты до номинальной осуществляется диспетчером вводом резервной мощности, а при отсутствии - ограничением и отключением наименее ответственных потребителей. Важнейшим мероприятием при понижении частоты в пределах 48-45 Гц является выделение на независимое от энергосистемы питание с. н. электростанций, чтобы устранить угрозу нарушения нормальной работы их оборудования. Для этого предусматриваются специальные схемы, в которых часть генераторов станций при заданной частоте отделяется от системы (автоматически или вручную дежурным персоналом станции) со сбалансированной нагрузкой с. н. и части потребителей, не допускающих резкого изменения частоты. Понижение напряжения может сопутствовать понижению частоты, но может произойти и независимо от нее. При одновременном понижении частоты и напряжения последнее снижается примерно на 1 % при понижении частоты на 1 Гц. Напряжение может понижаться в той или иной части энергосистемы при недостатке в ней реактивной мощности. В этом случае оперативный персонал станций самостоятельно, не и подстанций дожидаясь с синхронными распоряжения компенсаторами диспетчера, повышает реактивную нагрузку генераторов и синхронных компенсаторов, пользуясь таблицами допустимых перегрузок. При глубоком снижении напряжения независимо от причины, по которой оно произошло, срабатывают устройства автоматического регулирования возбуждения и быстродействующей форсировки возбуждения (БВ) генераторов и синхронных компенсаторов, временно поднимая реактивную мощность. Однако допустимое время форсированной работы незначительно (для крупных турбогенераторов с непосредственным охлаждением обмоток 20 с). Поэтому в условиях, когда срабатывает форсировка возбуждения генераторов, диспетчер обязан действовать особенно быстро, так как промедление с восстановлением напряжения может привести к отключению перегруженных генераторов от сети и дальнейшему ухудшению положения в системе. Асинхронный режим в энергосистеме может возникнуть в результате междуфазного КЗ, потери возбуждения (полной или частичной) мощным генератором и т. д. При этом вышедшие из синхронизма генераторы или части энергосистемы продолжают оставаться соединенными между собой, но работают с разными частотами и между ними происходит периодический обмен потоками мощности. Признаками асинхронного режима являются качания стрелок вольтметров, амперметров в цепях генераторов, линий и трансформаторов вслед за изменением направления потока мощности. Число периодов качаний в секунду равно разности частот в выпавших из синхронизма частях. В точках, близких к так называемому электрическому центру качания, наблюдаются наибольшие колебания напряжения. Асинхронные режимы могут устраняться самопроизвольно в течение нескольких секунд. Если же ресинхронизация затягивается, то для восстановления синхронизма понижают частоту в части системы, где она повысилась, и повышают там, где частота понизилась. При разности частот от 1 до 0,5 Гц вышедшие из синхронизма части (станции) обычно втягиваются в синхронизм. Ресинхронизация обеспечивается действием АЧР в части системы с пониженной частотой и автоматической разгрузкой генераторов в части системы с повышенной частотой. Кроме того, для ликвидации асинхронного режима на транзитных линиях устанавливаются делительные защиты, разделяющие части энергосистемы, вышедшие из синхронизма. Если в течение 2-3 мин синхронизм в системе восстановить не удается, диспетчер разделяет энергосистему на несинхронно работающие части. После установления нормального режима в разделенных частях их синхронизируют и включают на параллельную работу. Разница частот при замыкании несинхронно работающих частей допускается не более 0,5 Гц. При ликвидации аварийных режимов диспетчер энергосистемы пользуется прямой телефонной связью со управляемыми энергообъектами, а также радиосвязью. всеми Оперативные переговоры записываются на магнитную ленту. В создавшейся аварийной ситуации диспетчер ориентируется по мнемонической схеме системы, изображенной на диспетчерском щите. Щиты оснащены средствами телесигнализации положения отключающих аппаратов, а в некоторых случаях и средствами телеуправления. Имеются устройства телеизмерения наиболее важных электрических величин: частоты, активной мощности станций, напряжения в контрольных точках системы, нагрузки по линиям и др. В настоящее время различные устройства телеинформации сопрягаются с устройствами отображения ее на электронно-лучевых трубках. Обработка и воспроизведение получаемой диспетчером информации производятся с помощью ЭВМ.
