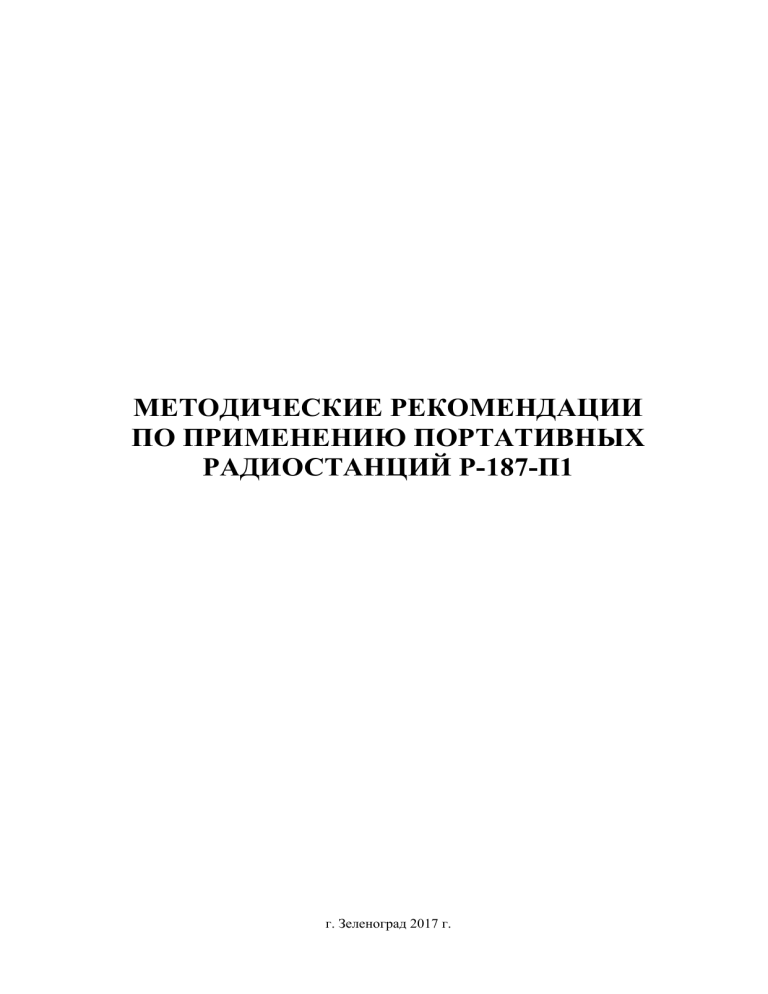

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ ПОРТАТИВНЫХ РАДИОСТАНЦИЙ Р-187-П1 Под редакцией БучинчикА.С., Кирилина А.В.,А.Г., Комарова Ф.Н., Пономарева А.А., Старшинова С.А., Леонова П.О. г. Зеленоград 2017 г. Оглавление 1. Назначение радиостанции Р-187-П1. 2. Краткие ТТХ радиостанции Р-187-П1. 3. Технологическая карта настройки радиостанции Р-187-П1 в различных режимах. 4. Настройка радиостанции Р-187-П1 в режиме многопролетной ретрансляции. 5. Работа радиостанции Р-187-П1 с использованием устройства сопряжения. 6. Работа радиостанции Р-187-П1 с применением антенных выносов. 7. Особенности эксплуатации радиостанции Р-187-П1 в различных видах боевых условий и рельефах местности: - горно-лесистой местности; - в городских условиях; - при размещении на БПЛА; - при размещении на бронеобъектах; - при размещении на кораблях. 8. Инструкция по настройке встречной работы Р-187-П1 2013 и 2015 годов выпуска в режиме ППРЧ 20000 ск/с. 9. Рекомендации. 1. Назначение 1.1 Радиостанция предназначена для обмена информацией в реальном масштабе времени в различных условиях (в том числе, в северных, горных и пустынных районах, в лесистой местности, между наземными и воздушными/морскими объектами). 1.2 Радиостанция портативная Р-187-П1 «Азарт» обеспечивает следующие виды услуг: - передача речи в дуплексном режиме ведения переговоров между двумя абонентами (при наличии инфраструктуры TETRA); - передача речи в симплексном режиме ведения переговоров между несколькими абонентами одновременно (циркулярная связь); - передача речи в симплексном режиме ведения переговоров между двумя абонентами в режиме TETRA; - файловый обмен в режиме TETRA; - спутниковая навигация и обмен навигационной информацией; - передача текстовых сообщений в реальном масштабе времени в режиме TETRA; - сигнально-кодовая связь в режиме TETRA. 1.3 Радиостанция поддерживает следующие режимы работы: - фиксированная частота (ФЧ); - псевдослучайная перестройка рабочей частоты (ППРЧ); - сканирующий прием; - дежурный прием с запретом выхода на передачу; - приём и передача тонального вызова; - ретрансляция с временным разделением каналов в режиме TETRA, TETRA ППРЧ ; - адресный (АВ), групповой (ГВ) и циркулярный (ЦВ) вызовы в режиме TETRA; - подавитель шума (ПШ); - дежурный прием; - дежурный приём с экономайзером (с минимальным энергопотреблением). 1.4 Радиостанция обеспечивает дополнительные (сервисные) режимы работы: - режим дежурного приёма - световая, звуковая сигнализация приёма вызова, текстовых сообщений, команд, сигнализация неисправностей. Вибросигнализация. - дежурный канал приема на одной из аварийных частот (сканирующий режим приёма) - аварийное стирание данных. Радиостанция обеспечивает сопряжение с ПЭВМ по стыкам USB и RS-485. Радиостанция обеспечивает передачу данных (обмен данными с УВРД) с помощью интерфейса USB и беспроводным каналам Bluetooth и ИК порт. 1.5 По условиям эксплуатации радиостанция относится к группе 1.10 ГОСТ РВ 20.39.304-98, климатическое исполнение «О» со следующими уточнениями: - диапазон рабочих температур от минус 30 до +55 ºС, для устройства ЗУ-1 диапазон рабочих температур от минус 10 до +55 ºС; - диапазон предельных температур от минус 50 до +55 ºС; - радиостанция обеспечивает работу в условиях дождя; - требования по устойчивости при воздействии ударной волны, ионизирующего излучения, электромагнитного и светового импульсов ядерного взрыва, акустического шума, плесневых грибов, соляного (морского) тумана, специальных сред (компоненты ракетного топлива) не предъявляются. 2. ТТХ радиостанции Р-187-П1 2.1 Технические характеристики 2.1.1 Основные параметры и характеристики 2.1.2 Диапазон рабочих частот радиостанции в диапазоне МВ составляет от 27 до 220 МГц, а в ДМВ1 от 220 до 520 МГц с шагом сетки рабочих частот: - 1; 6,25; 8,33; 12,5; 25 кГц в МВ диапазоне; - 25; 250; 500; 1000 кГц в ДМВ1 диапазоне. 2.1.3 Ток потребления приёмопередатчика ПАКД.464113.006 в режимах передача/приём/дежурный прием не более 6,5/1,3/0,33 А. 2.1.4 Электропитание радиостанции производится от аккумуляторной батареи номинальным напряжением 3,75 В. Радиостанция сохраняет работоспособность в диапазоне напряжений питания от 3 до 5,75В. 2.1.5 Время непрерывной работы изделия от аккумуляторной батареи АБ-12 не менее 13 часов, аккумуляторной батареи АБ не менее 7 часов при соотношении времен передача / приём / дежурный прием как 1:1:9. 2.1.6 Приёмопередатчик ПАКД.464113.006 обеспечивает защиту выходных каскадов при обрывах и коротких замыканиях антенной цепи. 2.1.7 Относительное отклонение рабочей частоты от номинального значения при воздействии всех дестабилизирующих факторов без учета старения не более ±1·10-6. 2.1.8 Максимальная выходная мощность приёмопередатчика, измеренная на нагрузке в 50 Ом составляет: - в диапазоне МВ- 4Вт с допустимым отклонением при нормальных условиях от минус 1,16 до плюс 1,65 Вт., при наличии внешних воздействующих факторов - от минус 1,16 до плюс 2,3 Вт. Переключение мощности с 1 В на 4 В осуществляется путём двойного нажатия (в течении 1 секунды) клавиши «тангента». Примечание: при воздействии дестабилизирующих факторов допускается увеличение/уменьшение мощности в 1,4 раза. 2.1.9 Статическая чувствительность приёмопередатчика в режиме TETRA не превышает значений минус 112 дБм при нормальных условиях и минус 106 дБм при воздействии дестабилизирующих факторов. 2.1.10 Радиостанция с помощью космических радионавигационных систем (КРНС) ГЛОНАСС/GPS обеспечивает определение своего местоположения, передачи своих координат, определение скорости движения, автоматически или по запросу. Точность определения местоположения не хуже 25 м по широте и долготе и 40 м по высоте (с использованием только C/A - кода). 2.1.11 Радиостанция обеспечивает передачу следующих видов информации: - речевой (аналоговой) в полосе (300-3400) Гц во всём диапазоне частот в режиме ФЧ; - речевой (преобразованной в цифровую форму), на скоростях 1200, 2400 и 4800 бит/с в режиме TETRA и ППРЧ; - данных со скоростью до 7,2 кбит/с в режиме TETRA с СКЗИ. - данных со скоростью 256 кбит/с в режиме TETRA и ППРЧ. 2.1.12 Дальность связи изделия при работе в режиме ФЧ с однотипными радиостанциями и при максимальной выходной мощности приёмопередатчика должны составлять не менее 4 км и обеспечиваться в течение 99% времени суток, в любое время года и на 90% местности, на частотах свободных от помех, на стоянке и в движении на среднепересеченной местности. Примечания: 1. Дальности связи учитываются только для одноинтервальной линии связи. 2. Факторы, уменьшающие дальность связи: положение оператора «лежа», препятствия на местности (лес, городская застройка и т.д.), рельеф поверхности (низины, овраги и т.д.). Радиостанция обеспечивает встречную работу на совпадающих участках частотного диапазона с радиостанциями Р-163, Р-168, Р-169 и «Дуэт» в режиме ФЧС. Рис. 1. Внешний вид приемопередатчика Антенный разъем Навигационная антенна (GPS/GLONASS) Динамик громкой связи ИК порт Микрофоны для симплексных вызовов Разъем для подключения дополнительных устройств Клавиша «Тангента» Джойстик Цветной дисплей Правая программная клавиша Левая программная клавиша Кнопка «Принять вызов/Поднять трубку» Кнопка «Отмена», вкл./выкл. радиостанции Клавиатура Микрофон для дуплексных вызовов Аккумуляторная батарея 1. ОБЩИЕ СВЕДЕНИЯ Перед началом работы на радиостанции необходимо предварительно ввести радиоданные и ключевую информацию одним из возможных способов: 1. 2. 3. 4. 5. Вручную По кабелю USB (с ПЭВМ) Через ИК-порт Через интерфейс Bluetooth По кабелю ввода данных через интерфейс RS-485 1.1. Включение радиостанции - нажать и удерживать красную клавишу , после появления меню нажать цифру «0» (открытый режим). 1.2. Выключение радиостанции - нажать и удерживать клавишу до появления на экране сообщения «Выключение питания». 1.3. Разблокировка клавиатуры - нажать сначала клавишу «Вниз» затем клавишу «Вверх» . 1.4. Выбор режима связи (направления) – находясь в основном экране нажать правую программную клавишу «Направление», клавишами «Вверх», «Вниз» или джойстиком выбрать необходимый режим связи, нажать левую программную клавишу «Выбрать», подождать 3 секунды для перевода станции в заданный режим. 1.5. Регулировка уровня громкости - находясь в основном экране (в том числе во время сеанса связи) нажать центральную программную клавишу «Вверх». Клавишами «Вверх», «Вниз» установить требуемый уровень громкости. (находясь в основном экране нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Громкость». Клавишами «Вверх», «Вниз» установить требуемый уровень громкости.) 1.6. Регулировка уровня шумоподавления (только в аналоговом режиме) - находясь в основном экране (в том числе во время сеанса связи) нажать центральную программную клавишу «Вниз». Клавишами «Вверх», «Вниз» установить требуемый уровень шумоподавления. (находясь в основном экране нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Шумоподавитель». Клавишами «Вверх», «Вниз» установить требуемый уровень шумоподавления.) 1.7. Тестовая конфигурация (для возврата к заводским настройкам) - из меню основного экрана нажать левую программную клавишу «Меню», клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввести пароль. Клавишами «Вверх», «Вниз» выбрать пункт «Тестовая конфигурация», нажать левую программную клавишу «Выбрать». Для единственного пункта «Сброс настроек» нажать левую программную клавишу «Выбрать». Дождаться надписи «Ждите», далее надпись «Данные восстановлены». 1.8. Стирание радиоданных - из меню основного экрана нажать левую программную клавишу «Меню», клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввести пароль. Клавишами «Вверх», «Вниз» выбрать пункт «Стирание данных», нажать левую программную клавишу «Выбрать». В появившемся окне ввести код «1234».Нажать левую программную клавишу «Далее». Нажать правую программную клавишу «Назад». 1.9. Синхронизация радиостанций по времени: ТОЛЬКО ДЛЯ КОРРЕКТНОЙ РАБОТЫ С ФУНКЦИЕЙ ППРЧ Синхронизация по сигналам GPS/ГЛОНАСС производится радиостанцией автоматически при нахождении на открытой местности, где есть уверенный прием сигналов от спутников связи (не менее 4 спутников одного типа). При связи со спутниками пиктограмма в правом верхнем углу экрана поменяет свой цвет с красного на голубой. Синхронизация вручную - выполнить установку текущих даты и времени и даты и времени начала действия радиоданных, для чего выполнить следующие действия: Из меню основного экрана нажать левую программную клавишу «Меню», клавишами «Вверх», «Вниз» выбрать пункт «Настройки», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать опцию «Время и дата», нажать левую программную клавишу «Изменить». На экране отобразится мигающий курсор. Набрать на клавиатуре двузначное значение часов и двузначное значение минут текущего времени. Нажать кнопку «Вниз», набрать число месяца, двузначный номер месяца и четыре цифры текущего года. В случае необходимости изменить часовой пояс нажатием правой программной клавиши «Часовой пояс». Нажать правую экранную клавишу «Сохранить», для отказа от изменений – правую программную клавишу «Назад». 1.10. Изменение времени действия радиоданных и синхронизация ППРЧ Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля нажать «Далее». Клавишами «Вверх», «Вниз» выбрать пункт «Общие параметры», нажать левую программную клавишу «Выбрать». На экране отобразится мигающий курсор. Набрать число месяца, двузначный номер месяца и четыре цифры текущего года. Нажать кнопку «Вниз», набрать на клавиатуре двузначное значение часов и двузначное значение минут времени начала действия радиоданных (по умолчанию 00:00:00). В случае невозможности синхронизации станций в режиме ППРЧ любыми методами, для поддержания режима связи возможно установить фиксированный интервал ППРЧ (рекомендуется только в крайних случаях). Установить «Интервал синхронизации ППРЧ»- фиксированный. Нажать левую экранную клавишу «Сохранить», для отказа от изменений – правую программную клавишу «Назад». 2. ПОДГОТОВКА Р-187-П1 К РАБОТЕ ВРУЧНУЮ 2.1 Режим АМ симплекс Из меню основного экрана нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля нажать «Далее». Клавишами «Вверх», «Вниз» выбрать пункт «Каналы», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Режим» из списка выбрать режим «АМ25»,нажать левую программную клавишу «Выбрать». В поле «Частота» ввести номинал рабочей частоты в герцах (ВНИМАНИЕ: в диапазоне любых видов модуляции до 100 МГц ввод частоты начинать с ввода «0»). При необходимости: Пункт «Двухчастотный»: нажать правую программную клавишу «Изменить» (в соответствующем поле появится галочка). В поле «ПРМ» ввести номинал частоты приема в герцах. В поле «ПРД» ввести номинал частоты передачи в герцах. Для работы в дежурном приеме - пункт «Запрет ПРД:» нажать правую программную клавишу «Изменить» (в соответствующем поле появится галочка). В поле «Имя» задать имя канала. Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Клавишами «Вверх», «Вниз» выберите пункт «Направления» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Канал» из списка выбрать канал с назначенным именем, нажать левую программную клавишу «Выбрать». В поле «Имя» задать имя направления. Нажать левую программную клавишу «Сохранить». Выйти в меню основного экрана многократным нажатием правой программной клавиши «Назад». Для выбора созданного направления, находясь в основном экране нажать правую программную клавишу «Направление», клавишами «Вверх», «Вниз» или джойстиком выбрать необходимый режим связи, нажать левую программную клавишу «Выбрать», подождать 3 секунды для перевода станции в заданный режим. 2.2 Режим ЧМ симплекс Из меню основного экрана нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля нажать «Далее». Клавишами «Вверх», «Вниз» выбрать пункт программную клавишу «Выбрать». «Каналы», нажать левую Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Режим» из списка выбрать режим «ЧМ25 (ЧМ50)», нажать левую программную клавишу «Выбрать». В поле «Частота» ввести номинал рабочей частоты в герцах. В поле «Имя» задать имя канала. Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Клавишами «Вверх», «Вниз» выберите пункт «Направления» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Канал» из списка выбрать канал с назначенным именем, нажать левую программную клавишу «Выбрать». В поле «Имя» задать имя направления. Остальные поля использовать в зависимости от необходимых для этого направления настроек. Нажать левую программную клавишу «Сохранить». Выйти в меню основного экрана многократным нажатием правой программной клавиши «Назад». Для выбора созданного направления, находясь в основном экране нажать правую программную клавишу «Направление», клавишами «Вверх», «Вниз» или джойстиком выбрать необходимый режим связи, нажать левую программную клавишу «Выбрать», подождать 3 секунды для перевода станции в заданный режим. 2.2.1 Режим ОБП симплекс Из меню основного экрана нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля нажать «Далее». Клавишами «Вверх», «Вниз» выбрать пункт «Каналы», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Режим» из списка выбрать режим «ОБП», нажать левую программную клавишу «Выбрать». В поле «Полоса частот» нажатием правой программной клавиши «Изменить» выбрать используемую полосу («Верхняя» или «Нижняя»). В поле «Частота» ввести номинал рабочей частоты в герцах. В поле «Имя» задать имя канала. Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Клавишами «Вверх», «Вниз» выберите пункт «Направления» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Канал» из списка выбрать канал с назначенным именем, нажать левую программную клавишу «Выбрать». В поле «Имя» задать имя направления. Остальные поля использовать в зависимости от необходимых для этого направления настроек. Нажать левую программную клавишу «Сохранить». Выйти в меню основного экрана многократным нажатием правой программной клавиши «Назад». Для выбора созданного направления, находясь в основном экране нажать правую программную клавишу «Направление», клавишами «Вверх», «Вниз» или джойстиком выбрать необходимый режим связи, нажать левую программную клавишу «Выбрать», подождать 3 секунды для перевода станции в заданный режим. 2.2.2 Режим TETRA DMO симплекс (без ППРЧ и абонентского маскирования (АМ)) Из меню основного экрана нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля нажать «Далее». Клавишами «Вверх», «Вниз» выбрать пункт «Каналы», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Режим» из списка выбрать режим «TETRA DMO», нажать левую программную клавишу «Выбрать». В поле «GSSI» ввести групповой идентификатор сети (групповой адрес) ВНИМАНИЕ: В случае если поле «GSSI» будет оставлено пустым, или введено значение «0», канал будет сохранен, но работать не будет. В поле «FDMO» ввести номинал рабочей частоты в герцах. В поле «Имя» задать имя канала. Значения поля «МСС» и значения поле «МNC» ОСТАВИТЬ БЕЗ ИЗМЕНЕНИЙ. Остальные поля заполняются в зависимости от необходимости дополнительных настроек. Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Клавишами «Вверх», «Вниз» выберите пункт «Направления» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Канал» из списка выбрать канал с назначенным именем, нажать левую программную клавишу «Выбрать». В поле «Имя» задать имя направления. Остальные поля использовать в зависимости от необходимых для этого направления настроек. Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Для изменения «Идентификатора DMO»: Клавишами «Вверх», «Вниз» выберите пункт «Режимы работы» и нажмите левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выберите пункт «Сети DMO» и нажмите левую программную клавишу «Выбрать». При отображении надписи «Идентификатор DMO» нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Изменить». Нажать правую программную клавишу «Стереть». В поле «SSI» ввести собственный идентификатор (адрес (номер присвоенный приемопередатчику). Нажать левую программную клавишу «Сохранить». Выйти в меню основного экрана многократным нажатием правой программной клавиши «Назад». Для выбора созданного направления, находясь в основном экране нажать правую программную клавишу «Направление», клавишами «Вверх», «Вниз» или джойстиком выбрать необходимый режим связи, нажать левую программную клавишу «Выбрать», подождать 3 секунды для перевода станции в заданный режим. 2.2.3 Режим TETRA DMO симплекс c ППРЧ Из меню основного экрана нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля нажать «Далее». Клавишами «Вверх», «Вниз» выбрать пункт «Частотные планы ППРЧ», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить диапазон» и нажмите левую программную клавишу «Выбрать». В поле «Нижняя» ввести номинал частоты нижней границы полосы ППРЧ в герцах. Клавишей «Вниз» перевести курсор в поле «Верхняя» и ввести в это поле номинал частоты верхней границы полосы ППРЧ в герцах. Нажать левую программную клавишу «Сохранить». (При необходимости добавить ещё одну или более полос ППРЧ, нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить диапазон» и нажмите левую программную клавишу «Выбрать». В поле «Нижняя» ввести номинал частоты нижней границы полосы ППРЧ в герцах. Клавишей «Вниз» перевести курсор в поле «Верхняя» и ввести в это поле номинал частоты верхней границы полосы ППРЧ в герцах. Нажать левую программную клавишу «Сохранить».) Нажать правую программную клавишу «Назад» 2 раза. Клавишами «Вверх», «Вниз» выбрать пункт «Каналы», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Режим» из списка выбрать режим «TETRA DMO», нажать левую программную клавишу «Выбрать». Пункт «ППРЧ»: нажать правую программную клавишу «Изменить» (в соответствующем поле появится галочка). В поле «GSSI» ввести групповой идентификатор сети (групповой адрес). Поле «ЧП DMO»: нажать правую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать необходимый частотный план и нажать левую программную клавишу «Выбрать». В поле «Имя» задать имя канала. Остальные поля использовать в зависимости от необходимых для этого канала настроек. Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Клавишами «Вверх», «Вниз» выберите пункт «Направления» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Канал» из списка выбрать канал с назначенным именем, нажать левую программную клавишу «Выбрать». В поле «Имя» задать имя направления. Остальные поля использовать в зависимости от необходимых для этого канала настроек. Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Клавишами «Вверх», «Вниз» выберите пункт «Режимы работы» и нажмите левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выберите пункт «Сети DMO» и нажмите левую программную клавишу «Выбрать». При отображении надписи «Идентификатор DMO» нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Изменить». Нажать правую программную клавишу «Стереть». В поле «SSI» ввести собственный идентификатор (адрес (номер присвоенный приемопередатчику)). Нажать левую программную клавишу «Сохранить». Выйти в меню основного экрана многократным нажатием правой программной клавиши «Назад». Для выбора созданного направления, находясь в основном экране нажать правую программную клавишу «Направление», клавишами «Вверх», «Вниз» или джойстиком выбрать необходимый режим связи, нажать левую программную клавишу «Выбрать», подождать 3 секунды для перевода станции в заданный режим. Произвести синхронизацию радиостанции по времени по сигналам GPS/ГЛОНАСС либо вручную (см. п. 1.8.). 2.2.4 Режим TETRA DMO симплекс c ППРЧ и абонентским маскированием Из меню основного экрана нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля нажать «Далее». Клавишами «Вверх», «Вниз» выбрать пункт «Частотные планы ППРЧ», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить диапазон» и нажмите левую программную клавишу «Выбрать». В поле «Нижняя» ввести номинал частоты нижней границы полосы ППРЧ в герцах. Клавишей «Вниз» перевести курсор в поле «Верхняя» и ввести в это поле номинал частоты верхней границы полосы ППРЧ в герцах. Нажать левую программную клавишу «Сохранить». (При необходимости добавить одну или более полосу ППРЧ, нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить диапазон» и нажмите левую программную клавишу «Выбрать». В поле «Нижняя» ввести номинал частоты нижней границы полосы ППРЧ в герцах. Клавишей «Вниз» перевести курсор в поле «Верхняя» и ввести в это поле номинал частоты верхней границы полосы ППРЧ в герцах. Нажать левую программную клавишу «Сохранить».) Нажать правую программную клавишу «Назад» 2 раза. Клавишами «Вверх», «Вниз» выбрать пункт программную клавишу «Выбрать». «Ключи», нажать левую Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Редактировать», нажать левую программную клавишу «Выбрать». В появившиеся 8 полей ввести до 8 шестизначных групп (значение цифр могут быть от 0 до 7) ключа АМ (абонентское маскирование) (цифра 0 на первой позиции не отображается), при этом переключение между полями осуществлять клавишами «Вверх», «Вниз». После ввода всех групп ключа АМ проверить правильность ввода путем сравнения трехзначной цифровой группы в левом верхнем поле экрана «CRC» и проверочной комбинации в бланке радиоданных. Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сохранить», нажать левую программную клавишу «Выбрать». Нажать правую программную клавишу «Назад». Клавишами «Вверх», «Вниз» выбрать пункт «Каналы», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Режим» из списка выбрать режим «TETRA DMO», нажать левую программную клавишу «Выбрать». Пункт «ППРЧ»: нажать правую программную соответствующем поле появится галочка). клавишу «Изменить» (в В поле «GSSI» ввести групповой идентификатор сети (групповой адрес). Поле «ЧП DMO»: нажать правую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать необходимый частотный план и нажать левую программную клавишу «Выбрать». Пункт «Абон.маскирование»: нажать правую программную клавишу «Изменить» (в соответствующем поле появится галочка). Поле «Ключ маскир.»: нажать правую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать необходимый ключ и нажать левую программную клавишу «Выбрать». В поле «Имя» задать имя канала. Остальные поля не использовать (оставить без изменений). Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Клавишами «Вверх», «Вниз» выберите пункт «Направления» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Канал» из списка выбрать канал с назначенным именем, нажать левую программную клавишу «Выбрать». В поле «Имя» задать имя направления. Остальные поля не использовать. Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Для смены идентификатора DMO совершите следующие действия: Клавишами «Вверх», «Вниз» выберите пункт «Режимы работы» и нажмите левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выберите пункт «Сети DMO» и нажмите левую программную клавишу «Выбрать». При отображении надписи «Идентификатор DMO» нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Изменить». Нажать правую программную клавишу «Стереть». В поле «SSI» ввести собственный идентификатор (адрес). Нажать левую программную клавишу «Сохранить». Выйти в меню основного экрана многократным нажатием правой программной клавиши «Назад». Для выбора созданного направления, находясь в основном экране нажать правую программную клавишу «Направление», клавишами «Вверх», «Вниз» или джойстиком выбрать необходимый режим связи, нажать левую программную клавишу «Выбрать», подождать 3 секунды для перевода станции в заданный режим. Произвести синхронизацию радиостанции по времени по сигналам GPS/ГЛОНАСС либо вручную (см. п. 1.8.). 2.2.5 Режим TETRA DMO Ретранслятор (для режима с ППРЧ настраивается по аналогии с режимом ППРЧ п. 2.2.4, допускается использование только однопролетная ретрансляция – то есть использование только одного ретранслятора между абонентскими станциями) Из меню основного экрана нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля нажать «Далее». Клавишами «Вверх», «Вниз» выбрать пункт «Каналы», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Режим» из списка выбрать режим «TETRA DMO», нажать левую программную клавишу «Выбрать». Пункт «ППРЧ»: нажать правую программную клавишу «Изменить» (в соответствующем поле появится галочка). В поле «Ретранслятор» нажать правую программную клавишу «Изменить» (в соответствующем поле появится галочка). В поле «ПРМ» выбрать частотный план. В поле «ПРД» выбрать частотный план. В поле «N ретр.» задать номер ретранслятора (Номер ретранслятора должен быть не более, чем трехзначным. В противном случае, корреспондентские р/ст. 2013 г.в. РТР не увидят, а р/ст. 2015 г.в. не дадут сохранить неверные параметры). В поле «Имя» задать имя канала. Остальные поля не использовать (оставить без изменений). Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Клавишами «Вверх», «Вниз» выберите пункт «Направления» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Канал» из списка выбрать канал с назначенным именем, нажать левую программную клавишу «Выбрать». В поле «Имя» задать имя направления. Остальные поля не использовать. Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Выйти в меню основного экрана многократным нажатием правой программной клавиши «Назад». Для выбора созданного направления, находясь в основном экране нажать правую программную клавишу «Направление», клавишами «Вверх», «Вниз» или джойстиком выбрать необходимый режим связи, нажать левую программную клавишу «Выбрать», подождать 3 секунды для перевода станции в заданный режим. 2.2.7 Режим отправки SDS (сообщений) Режим доступен при работе в цифровых модуляциях. Из меню основного экрана нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сообщения», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Добавить», нажать левую программную клавишу «Выбрать». Произвести набор сообщения, используя клавиатуру. Нажать левую программную клавишу «Сохранить». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Отправить», нажать левую программную клавишу «Отправить». В открывшемся окне ввода данных указать номер абонента-получателя SDS, используя клавиатуру. После ввода номера – нажать кнопку «Поднять трубку» (зеленая трубка). Пустое сообщение не может быть отправлено, сообщение может содержать до 250 символов. Появится сообщение «ЖДИТЕ», после чего «СООБЩЕНИЕ ОТПРАВЛЕНО». 2.2.8 Режим TETRA TMO Из меню основного экрана нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля нажать «Далее». Клавишами «Вверх», «Вниз» выберите пункт «Режимы работы» и нажмите левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выберите пункт «Сети TMO» и нажмите левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» наведите курсор на свободное поле и нажмите левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Идентификаторы», «Частоты», «Шлюзы» или «Удалить», далее нажмите левую программную клавишу «Выбрать» для внесения необходимых изменений. Нажать правую программную клавишу «Назад». Клавишами «Вверх», «Вниз» выбрать пункт «Каналы», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Режим» из списка выбрать режим «TETRA TMO», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выберите поле «Сеть», нажмите правую программную клавишу «Выбрать». Выберите из выпадающего списка созданную сеть. В поле «GSSI» ввести групповой идентификатор сети (групповой адрес). В поле «Имя» задать имя канала. Остальные поля не использовать (оставить без изменений). Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». Клавишами «Вверх», «Вниз» выберите пункт «Направления» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Канал» из списка выбрать канал с назначенным именем, нажать левую программную клавишу «Выбрать». В поле «Имя» задать имя направления. Остальные поля не использовать. Нажать левую программную клавишу «Сохранить». Нажать правую программную клавишу «Назад». В случае необходимости выйти из меню выбора, нажать правую программную клавишу «Назад». После внесения необходимых изменения, выйти в меню основного экрана многократным нажатием правой программной клавиши «Назад». Для выбора созданного направления, находясь в основном экране нажать правую программную клавишу «Направление», клавишами «Вверх», «Вниз» или джойстиком выбрать необходимый режим связи, нажать левую программную клавишу «Выбрать», подождать 3 секунды для перевода станции в заданный режим. 2.3 Режим ВПД Используется для высокоскоростной передачи данных между ПЭВМ (ноутбук, стационарный компьютер), используя Р-187-П1 в качестве передающих устройств в режиме «ВПД» (настраивается по аналогии с любым цифровым режимом) в открытом режиме (согласно списка совместимой Windows-среды). Нажать правую программную клавишу «Выбрать». В поле «Канал» из списка выбрать канал режима ВПД с назначенным именем и настройками, нажать левую программную клавишу «Выбрать». Подсоедините кабель USB к радиостанции (боковой разъем) и компьютеру соответственно. Запустите программу драйверов CP210x_VCP_Win_XP_S2K3_Vista_7 для программы «PPF.exe». Дождитесь установки драйверов. Запустите программу «PPF.exe». В случае, если все действия были совершены правильно, в правом нижнем углу программы над зеленой стрелкой в поле «Порт» появится номер USB-порта, через который присоединена станция (появления значения «Порт» верно во всех режимах работы). Программа работает в трех режимах (вкладках): «Передача», «Прием», «Сообщения». Вкладка «Передача» - позволяет осуществлять передачу данных со скоростью до 256 кбит/с в режиме ВПД. Необходимо выставить номер станции отправителя. Выставляем номер станции получателя. Выставляем скорость передачи. В правом верхнем углу над красным крестом выбираем пиктограмму многоточия. Попадаем в Windows-среду выбора папки загрузки файла. Выбираем файл, требуемый к передаче. Передача файла начнется в текущих настройках после нажатия зеленой стрелки в правом нижнем углу программы. На экране радиостанции при разблокировке экрана будет виден режим работы станции в передаче данных. Для отмены передачи и выхода из режима – нажмите красный крест. Вкладка «Прием» - позволяет осуществлять прием данных со скоростью до 256 кбит/с в режиме ВПД. Пользователь может выбрать папку хранения выбранных файлов (по умолчанию C:\PPF_downloads). Для запуска режима «Прием» нажмите зеленую стрелку в правом верхнем углу экрана программы. Вкладка «Сообщения» - позволяет обмениваться текстовыми сообщениями между пользователями в интерфейсе программы «PPF.exe» Необходимо выставить номер станции отправителя. Выставляем номер станции получателя. Нажимаем пиктограмму спутниковой связи для перехода в режим обмена текстовыми сообщениями. Используя строчку для ввода текста вводим текст и отправляем его получателю используя зеленую стрелку или клавишу Enter. 2.4 Работа со списками сканирования. При необходимости работы со списками сканирования, после того как зададите необходимые каналы в меню «Редактор данных» выберите пункт «Списки сканирования». Для того чтобы задать новый список сканирования установите кнопками «Вверх» и «Вниз» маркер на пустом поле для списков, нажмите левую кнопку «Выбрать» и из открывшегося меню выберите «Редактировать». В меню «Список каналов …» левой кнопкой «Выбрать» вызовите «Меню», в котором выберите пункт «Редактировать». В открывшемся списке каналов выберите необходимый. Заполните список сканирования согласно необходимости. При заполнении списка сканирования, необходимо учитывать следующие особенности: -каналы с аналоговыми видами модуляции, можно вносить в список сканирования с различными частотами. -каналы с режимом работы TETRA DMO ППРЧ, в список сканирования добавить невозможно. -каналы с режимом работы TETRA DMO на фиксированной частоте необходимо включать в отдельный список, т.е. в одном списке каналы с аналоговыми видами модуляции и каналы DMO быть не могут. -при создании списка сканирования каналов TETRA DMO, необходимо вносить в данный список сканирования только каналы с одинаковой частотой, но с различными групповыми номерами (GSSI). Для удаления канала из списка каналов наведите маркер на канал, нажмите левую кнопку «Выбрать» для вызова меню и выберите «Удалить». В меню «Направления» клавишами «Вверх», «Вниз» выберите необходимое направление. В поле «Список скан-я» нажать правую программную клавишу «Выбрать», выбрать клавишами «Вверх», «Вниз» созданный номер списка сканирования (1-32). Нажать левую программную клавишу «Сохранить». Выйти в меню основного экрана многократным нажатием правой программной клавиши «Назад». Для выбора созданного направления, находясь в основном экране нажать правую программную клавишу «Направление», клавишами «Вверх», «Вниз» или джойстиком выбрать необходимый режим связи, нажать левую программную клавишу «Выбрать», подождать 3 секунды для перевода станции в заданный режим. 4. Работа станции Р-187-П1 в режиме многопролетной ретрансляции В режиме работы с многопролетной ретрансляцией работают только радиостанции с версией ПО от 2.0.А. Заявленная дистанция одного пролета ретрансляции может составлять до 4 км на среднепересеченной местности. Максимальное количество интервалов ретрансляции может быть задано до пятнадцати. Задержка передачи информации при ретрансляции составляет примерно 60 мс. В настройках радиостанций не задается порядковый номер ретранслятора конкретно для каждой радиостанции. Все радиостанции в режиме ретрансляции автоматически осуществляют ретрансляцию устойчиво принимаемой информации, то есть отношение Сигнал/Шум (С/Ш) входного принимаемого сигнала превышает заданное в настройках канала значение «Порог С/Ш для ретр.», выстраивая, таким образом, цепь ретрансляций максимально возможной длины. Необходимо устанавливать параметр «Порог С/Ш для ретр.» в настройках канала МПР в пределах от 7 до 15. При этом необходимо учитывать, что большее значение параметра приводит к снижению максимальной дальности каждого пролета ретрансляции на 20 - 60 %, но повышает надежность и качество передачи речи через большее количество ретрансляций. При значении параметра «Порог С/Ш для ретр.» равном от 3 до 5 достигается максимальная дальность передачи речи на одном пролете ретрансляции, но при нескольких ретрансляциях на предельных дистанциях будет наблюдаться значительное снижение качества передачи речи. На экране приемопередатчика при последовательном нажатии клавиш # и 0 высвечивается служебное окно с параметрами радиостанции, среди них С/Ш входного принимаемого сигнала. Для всех интервалов ретрансляции используется один общий частотный план ППРЧ, что обеспечивает простоту настройки и дополнительное маскирование (скрытность) излучения от каждого отдельного ретранслятора. В параметрах одного «Направления» могут быть заданы параметры только одной подсети МПР. В рамках одной подсети все абоненты могут быть разделены на разные группы. Абонент может быть членом сразу нескольких групп, номера которых задаются в списке групп. Сеть считается занятой, если в ней передается вызов для абонентов любых заданных в подсети групп, даже если конкретный абонент не является членом этих групп и не принимает данный вызов. Передача речи и/или данных от радиостанции может быть инициирована только в незанятой подсети после завершения приема и /или ретрансляции текущих вызовов. Подсеть считается другой (независимой), если различается хотя бы один из следующих параметров: - отличаются частотные поддиапазоны в настройках частотных планов - отличается ключ ППРЧ (именно данные ключа, а не его порядковый номер) - отличается номер логического канала Таким образом, в рамках одного частотного плана ППРЧ может быть задано большое количество независимых подсетей МПР (в частотном диапазоне 10 МГц допустима работа до 50 подсетей, при увеличении диапазона количество подсетей увеличивается пропорционально). Для корректной работы подсети – необходимо устанавливать для всех радиостанций одинаковые значения параметров N и режима экономии (0-3). В одной подсети МПР могут работать станции, запрограммированные в режим ретрансляции, приема-передачи, так и в режим приема-передачи с одновременной ретрансляцией принимаемого сигнала. Режим многопролетной ретрансляции Для работы в режиме МПР необходимо предварительно создать Ключ ППРЧ, для этого: Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля нажать «Далее». Клавишами «Вверх», «Вниз» выбрать пункт программную клавишу «Выбрать». «Ключи», нажать левую Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Редактировать», нажать левую программную клавишу «Выбрать». В появившиеся 8 полей ввести до 8 шестизначных групп (значение цифр могут быть от 0 до 7) ключа (цифра 0 на первой позиции не отображается), при этом переключение между полями осуществлять клавишами «Вверх», «Вниз». После ввода всех групп ключа проверить правильность ввода путем сравнения трехзначной цифровой группы в левом верхнем поле экрана «CRC» и проверочной комбинации в бланке радиоданных. Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сохранить», нажать левую программную клавишу «Выбрать». Нажать правую программную клавишу «Назад». Частотный план МПР – ЧП МПР Клавишами «Вверх», «Вниз» выбрать пункт «Частотные планы ППРЧ», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить диапазон» и нажмите левую программную клавишу «Выбрать». В поле «Нижняя» ввести номинал частоты нижней границы полосы ППРЧ в герцах. Клавишей «Вниз» перевести курсор в поле «Верхняя» и ввести в это поле номинал частоты верхней границы полосы ППРЧ в герцах. Нажать левую программную клавишу «Сохранить». (При необходимости добавить ещё одну или более полос ППРЧ, нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить диапазон» и нажмите левую программную клавишу «Выбрать». В поле «Нижняя» ввести номинал частоты нижней границы полосы ППРЧ в герцах. Клавишей «Вниз» перевести курсор в поле «Верхняя» и ввести в это поле номинал частоты верхней границы полосы ППРЧ в герцах. Нажать левую программную клавишу «Сохранить».) При необходимости, в режиме МПР можно предварительно создать Списки групп МПР Из меню основного экрана нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля нажать «Далее». Клавишами «Вверх», «Вниз» выбрать пункт «Режимы работы», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Списки групп МПР», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить». Наберите нужный номер группы, используя цифровую клавиатуру. После добавления нужных групп – через пункт «Добавить», нажмите правую программную клавишу «Назад» три раза. Создание канала МПР Из меню основного экрана нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выбрать пункт «Сервисное меню», нажать левую программную клавишу «Выбрать». Клавишами «Вверх», «Вниз» выбрать пункт «Редактор данных», нажать левую программную клавишу «Выбрать», в появившемся окне ввода пароля – ввести пароль и нажать «Далее». Клавишами «Вверх», «Вниз» выбрать пункт «Каналы», нажать левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Режим» из списка выбрать режим «МПР», нажать левую программную клавишу «Выбрать». В последующих пунктах измените параметры поля правой программной клавишей «Выбрать» до достижения требуемой цели: Поле «ПРМ-ПРД» (по умолчанию выбран) – означает разрешение приема и передачи вызовов этой станцией. Если не выбрана, ретрансляция не работает, радиостанция работает только на прием. Поле «Ретрансляция» (по умолчанию выбран) разрешает автоматическую ретрансляцию вызовов в сети. Если не выбрана, то станция может быть только оконечной. Поле «Ретр. только свои» (по умолчанию не выбран) разрешает ретрансляцию вызовов в группах, членом которых является данный абонент Поле «Порог С/Ш для ретр.» (по умолчанию параметр 6) – смотри рекомендации по выбору параметра выше. Поле «Макс. кол-во ретр.» (по умолчанию параметр 4) - максимальное количество ретрансляций, должно быть одинаковым для одной сети, чем больше разрешено ретрансляций, тем длиннее вызывные последовательности. В поле «GSSI» ввести групповой идентификатор сети (групповой адрес). По умолчанию идентификатор является идентификатором группы. Поле «Список групп» список групп, членом которых является абонент в данной сети (направлении). Если группа не указана, то по умолчанию групповой вызов идет по идентификатору GSSI. Поле «ЧП МПР» - выбрать частотный план ППРЧ сети МПР. Поле «Ключ МПР» - выбрать необходимый номер заранее созданного ключа. В поле «Имя» задать имя канала. Нажмите левую программную клавишу «Сохранить». Создание направления МПР Клавишами «Вверх», «Вниз» выберите пункт «Направления» и нажмите левую программную клавишу «Выбрать». Нажать левую программную клавишу «Меню». Клавишами «Вверх», «Вниз» выберите пункт «Добавить» и нажмите левую программную клавишу «Выбрать». Нажать правую программную клавишу «Выбрать». В поле «Канал» из списка выбрать канал с назначенным именем, нажать левую программную клавишу «Выбрать». В поле «Ослабление мощн.» параметр задается от -5 до -40, при -40 используется минимальная допустимая мощность радиостанции. В поле «Таймаут вызова, сек.» задать параметр от 0 до 99 – в течение установленного таймаута можно ответить вызывающему абоненту по его адресу при нажатии тангенты. В поле «Таймаут ПРД, сек.» - по умолчанию 0, определяет максимальную продолжительность включения передатчика при нажатии на клавишу тангента. При истечении заданного интервала времени передача будет прекращена независимо от того удерживается клавиша тангента или нет. При значении «по умолчанию» (0, ноль) таймаут установлен 5 минут. В поле «Экономайзер» задать значение 0-3, при минимальном значении – максимальный расход батареи и минимальное время отзыва радиостанции. В поле «Имя» задать имя направления. При необходимости изменить значение «Фон». Нажать левую программную клавишу «Сохранить». Выйти в меню основного экрана многократным нажатием правой программной клавиши «Назад». На этом настройка направления МПР закончена. Работа радиостанции Р-187-П1 с использованием устройства сопряжения. Устройство предназначено для организации многопролетной ретрансляции с использованием станций Р-187-П1. Обеспечивает передачу речи в открытом режиме работы по всем видам услуг радиостанции Р-187-П1 со всеми типами модуляции. Основные параметры и характеристики Корпус изделия изготовлен из пластика и выполнен в форме параллелепипеда габаритными размерами: длина/ширина/толщина 85х50х20 мм, массой 105 грамм, не противоударное, негерметичное, пыле- и влагоНЕзащищенное, с тремя не отсоединяемыми кабелями (кабель БП-РН – 1 шт., кабель бокового разъема -2 шт.). Электропитания устройства осуществляется от сети переменного тока 220В, или от сети постоянного тока 24В. ПРИМЕЧАНИЯ: При подсоединении станций 2015 г. к устройству в сети постоянного/переменного тока, также производится зарядка одновременно с работой устройства. Рис.1. Внешний вид устройства для организации многопролетной ретрансляции (кабель БП-РН – 1 шт., кабель бокового разъема -2 шт.) ПОРЯДОК ПОДКЛЮЧЕНИЯ 1) 220В: Устройство подключается кабелем БП-РН к кабелю БП-БЗ блока питания. 24В: Устройство подключается кабелем БП-РН к кабелю БС. 2) Производится подключение станций Р-187-П1 к устройству кабелями бокового разъема. Рис.2. подключаемого устройства к питанию 220В Рис.3. Подключение БП-РН к кабелю питания Рис.4. Внешний вид комплекта устройства, готового к работе (220В). ПОРЯДОК РАБОТЫ 1) Подключить собранный комплект устройства к источнику питания. Успешное подключение станции индицируется зеленым светодиодом (на станции 2015 появляется индикатор подзарядки). 2) Установить на подсоединенных станциях требуемое радионаправление (необходимо использовать разнесенные частотные диапазоны и/или различные логические каналы). 3) Выставить громкость работы станций на уровне 70% от максимума. 4) На подключенных станциях в Меню-Настройки-Тип Гарнитуры задать чувствительность -10дБВ. 5) Приступить к эксплуатации комплекта. ПРИМЕЧАНИЯ: При работе на устройстве происходит индицирование красного светодиода направления работы. Рекомендуется разнести станции на максимально допустимое расстояние. Антенны подсоединенных к устройству станций должны быть разнесены на максимально возможное удаление (до двадцати метров). Прерывистая работа зеленых светодиодов сигнализирует о проблемах ЭМС (электромагнитной совместимости). ЗАПРЕЩАЕТСЯ: 1) Отсоединять батареи станций во время работы устройства 2) Подвергать устройство воздействию влаги, пыли, песка, агрессивных сред 3) Подключать к устройству нештатные источники питания 4) Использовать устройство не по назначению 6. Работа радиостанции Р-187-П1 с применением антенных выносов. При использовании антенных выносов, в первую очередь необходимо убедиться в целостности кабеля и разъемов. Так же большую роль играет длина антенного выноса, чем он короче, тем лучше. Установку выносной антенны необходимо производить на диэлектрических материалах (дерево, пластиковые конструкции и т.д.). При выборе рабочей антенны необходимо следовать “рекомендациям по антеннам” (приложение 1). Применение антенных выносов необходимо для увеличения дальности и качества связи, удобства ведения радиообмена из закрытых или укрепленных мест (бункер ,подвал, глубокий овраг и т.д.) Антенный вынос с установленной на нем антенной необходимо располагать и закреплять таким образом чтобы примерно в 3х метрах от него во всех направлениях не было ни каких препятствий (стены, металлические конструкции), а также других антенн находящихся рядом чтобы исключить взаимное влияние друг на друга. Кабель антенного выноса не должен прокладываться (находится) в непосредственной близости с силовой линией проводки, а пересекаться с ней должен только под прямым углом. Использование антенного выноса позволяет размещать приемопередатчик в стационарном объекте в нормальных климатических условиях, с возможностью подключения питания от промышленной сети, через боковой разъем RS-485*. *ВНИМАНИЕ! Не рекомендуется подавать питание на приемопередатчик от бортовой сети 24В! Это может привести к выходу из строя приемопередатчика! Особенности эксплуатации радиостанции Р-187-П1 в условиях горно-лесистой местности. Так как высокие горы и горные хребты затрудняют распространение электромагнитных волн, поглощая и отражая их. Короткие и частично ультракороткие электромагнитные волны обладают способностью при своем распространении огибать встречающиеся на пути препятствия. Однако горная местность характерна очень разнообразным рельефом, вследствие чего условия распространения радиоволн будут различны. Поэтому приёмные и передаточные радиостанции необходимо располагать на вершинах гор или, если это не представляется возможным, то по одну сторону горного массива. В тех случаях, когда между радиостанциями расположен горный массив, у подножья массива могут быть мертвые зоны, куда не проникают электромагнитные волны. Тогда радиостанцию следует расположить в 2-3 км от подошвы горы, чтобы выйти из мёртвой зоны. Она не имеет резко очерченных границ; чем дальше расположить радиостанцию от горного хребта, тем лучше будет слышимость. Если две корреспондирующие радиостанции находятся на противоположных склонах горы, то их необходимо поднять как можно ближе к вершине горы. Иногда обе радиостанции находятся в ущельях, где много поворотов и крутых склонов; дальность действий в этих условиях сильно сокращается. В подобных случаях радиостанцию желательно располагать не ближе 50-100 м от крутых склонов. Чем дальше от склонов находится радиостанция, тем лучше условия для связи. Нужно помнить, что на УКВ диапазоне изменение положения антенны рации в пространстве даже на несколько десятков сантиметров, может значительно изменить качество связи. Вот иногда почему, бывает полезным найти хорошее место для связи - отойти на шаг в сторону, или всего лишь не много повернуть антенну. Это особенно заметно при работе на ходу, когда условия для связи могут меняться с каждым шагом. Лесистая местность уменьшает дальность и качество связи так как в листьях и стволах деревьев находится жидкость (вода) которая влияет на распространение радиоволн, создаются многократные переотражения сигнала. Также деревья являются естественной преградой. Приемопередатчик в лесной местности плохо, а иногда и совсем не «ловит» спутники, это надо учитывать при работе в режиме ППРЧ. Для синхронизации радиостанции необходимо выбирать места с полянами, опушки леса, редколесье. Работать в сторону абонента (зная его месторасположение) при этом располагаться так чтобы лес находился, по возможности, за спиной работающего корреспондента. Возможные способы улучшения дальности и качества радиосвязи в горно-лесистой местности: - располагать приемопередатчик на максимально высокой точке; - использовать станцию как ретранслятор на господствующей высоте, либо на высоком дереве (возможно с использованием антенного выноса); - выбирать место вдали от крутых склонов; - поиск участков с наилучшим соотношением сигнал/шум (rssi более 112 дБм); - поиск более корректного частотного плана или ФЧ. Особенности эксплуатации радиостанции Р-187-П1 в городских условиях. В городе качество и дальность связи сильно зависит от плотности застройки, её этажности и материалов, применяемых при строительстве (радиопрозрачность материалов). Во всех случаях мы имеем уменьшение и ухудшение дальности и качество связи. В редких случаях особенно в дождливую погоду наблюдаются незначительные улучшения качества связи из-за мокрых стен построек, происходит переотражение сигнала, приемопередатчик может принять отраженный сигнал, иногда только так можно вести радиообмен. Поэтому необходимо прибегать к установке ретранслятора на самых высотных объектах, но при этом стоит учитывать, что установка ретранслятора вблизи мощных источников излучения (телевизионные передатчики и т.д.) недопустима. Для организации связи в режиме ППРЧ необходимо не забывать о том, что в зданиях и сооружениях возникают трудности с приемом навигационных спутников, что оказывает влияние на синхронизацию радиостанций. В данном случае необходимо синхронизировать радиостанции заранее, либо выставлять фиксированный режим синхронизации, что не требует наличия спутников. Особенности эксплуатации радиостанции Р-187-П1 при размещении на БПЛА. При использовании БПЛА, появляется возможность использовать приемопередатчик(-и) в качестве ретранслятора(-ов) . При этом дальность связи сильно зависит от высоты подъема БПЛА. Чем выше, тем радиус дальности больше (в принципе ограничен только возможностью самого БПЛА по максимальной высоте полета). Для применения Р-187-П1 на БПЛА в качестве ретранслятора необходимо убедиться в наличии питания на борту БПЛА, проверить состояние разъемов и крепежей, все настройки проверить с земли. При использовании БПЛА необходимо: - монтаж приемопередатчика(-ов) с соблюдением всех норм по эксплуатации БПЛА - настройки частотного плана с наилучшим rssi Особенности эксплуатации радиостанции Р-187-П1 при размещении на бронеобъектах. Размещение на бронеобъектах целесообразно с применением антенного выноса с магнитным основанием либо с подключением к штатным антеннам объекта через соответствующие переходные элементы если диапазон антенны совпадает с диапазоном работы радиостанции. При использовании выноса на магнитном основании необходимо располагать его на максимальном удалении от штатных антенн на максимальном удалении от двигателя объекта, других дающих помехи приборов или систем. Сам кабель нужно проложить так, чтобы не допустить его повреждения. Особенности эксплуатации радиостанции Р-187-П1 при размещении на кораблях. При размещении на кораблях должны соблюдаться условия аналогичные, как при работе с антенными выносами и выносами на магнитном основании. Возможны варианты подключения к штатным антеннам корабля через соответствующие переходные элементы. При правильном размещении антенных выносов на корабле, возможно увеличение дальности и качества радиосвязи, за счет большого открытого пространства прямой видимости и водной поверхности. Антенну закрепить снаружи (если нет магнитного основания или установка его не допустима, антенна крепится к имеющимся мачтам, леерам и т.д. через изолирующий материал), кабель проложить по штатным кабель-каналам, так как на некоторых типах кораблей при выполнении боевой стрельбы рубка закрывается бронезащитой, что может привести к повреждению кабеля. Также устанавливать антенну необходимо вдали от антенн штатных средств радиосвязи большой мощности. ВНИМАНИЕ! НЕ РЕКОМЕНДУЕТСЯ ПОДКЛЮЧАТЬ ПРИЕМОПЕРЕДАТЧИК КАБЕЛЕМ БП-РН ЧЕРЕЗ КАБЕЛЬ БС К БОРТСЕТИ ПОСТОЯННОГО ТОКА НАПРЯЖЕНИЕМ 10-30В (СМ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ). ЭТО МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ И ВЫХОДУ ИЗ СТРОЯ ПРИЕМОПЕРЕДАТЧИКА! Инструкция по настройке встречной работы Р-187-П1 2013 и 2015 годов выпуска в режиме ППРЧ 20000 ск/с Данная инструкция определяет правила настройки частотных диапазонов при встречной работе Р-187-П1 выпушенных в 2013 году с Р-187-П1, выпущенными не ранее 2015 года. Данная инструкция дополняет РЭ Р-187-П1 и не является документом полностью регламентирующим порядок настройки каналов ППРЧ на Р-187-П1. Внимание: При встречной работе Р-187-П1 2013 года выпуска со станциями, выпущенными не ранее 2015, года следует обратить внимание на настройку времени: Если применяется синхронизация времени по ГЛОНАСС/GPS, то дополнительная настройка не требуется. Если время на радиостанциях устанавливается вручную, то требуется обратить внимание на настройку часовых поясов. По умолчанию для станций 2013 года часовой пояс равен +4, а для станций, выпущенных не ранее 2015, года равен +3. Часовые пояса следует установить равными или советующим образом скорректировать устанавливаемое время. Следует обратить внимание на то, что время начала действия радиоданных, устанавливаемое в сервисном меню радиостанции должно совпадать на всех оснащаемых радиостанциях. При формировании перечня частотных диапазонов работы в ППРЧ необходимо подготовить перечень непересекающихся, упорядоченных по возрастанию частотных диапазонов. Все предполагаемые к использованию частотные диапазоны должны входить в диапазон рабочих частот Р-187-П1 и быть совместимыми с используемыми АФУ. Далее действия оператора, необходимые для обеспечения встречной работы радиостанций в данных диапазонах будут следующими: Если частотный диапазон один. Он вводится непосредственно в соответствии с РЭ в станции либо с интерфейса станции, либо через ПО ФРД, входящее в комплект поставки соответствующей станции. После этого настройка частотных диапазонов завершена. Если частотных интервалов несколько. Необходимо использовать программное обеспечение (ПО) построения частотных планов ППРЧ для Р-187-П1 КСФТ.00260-01 см. Рис. 1 (файл plan1315.exe). При использовании ПО следует ввести в поле [1] полосы частот, на которых предполагается вести работу с помощью полей ввода и кнопки «Добавить» [2] и нажать кнопку конвертации частотного плана [4]. Для удаления диапазонов (на случай ошибки ввода) следует использовать кнопки удаления [3]. В правой части диалогового окна программы [5], в случае успешного преобразования, отобразится частотный план, который следует ввести в радиостанции. Диапазоны следует вводить через редактор радиоданных сервисного меню радиостанции. Выработанный частотный план можно сохранить в текстовый файл на компьютере с помощью кнопки «Сохранить» [7]. Для повторного ввода или редактирования исходных данных следует воспользоваться кнопкой разблокировки [6]. После ввода в радиостанции частотного плана из области[5] интерфейса программы настройка частотных планов завершена. Рис.1 - Вид главного окна ПО построения частотных планов ППРЧ для Р-187-П1 Программное обеспечение КСФТ.00260-01 применяет следующий алгоритм преобразования частотных диапазонов ППРЧ: 1. Частотные диапазоны должны быть объединены в случае их пересечения и отсортированы по левой границе (нижняя частота диапазона). 2. Все диапазоны округляются «внутрь» до 100 кГц. Пример: диапазон 125638-159362 кГц преобразуется в 125700-159300 кГц. 3. Все диапазоны, начиная с первого, покрываются частотными полосами. Ширина частотной полосы покрытия вычисляется с использованием таблицы 1, по значению левой границы пользовательского диапазона или по значению правой границы (верхняя частота диапазона) предыдущей полосы. Пример: диапазон 65000-127000 кГц покрывается последовательно двумя полосами по 5 МГц и шестью полосами по 10 МГц. 4. Слева от правой границы покрытия необходимо отступить влево 110 кГц и добавить «диапазон накрытия» шириной 10 кГц. 5. Если какой-либо диапазон мешает добавить «диапазон накрытия», то такой диапазон усекается справа или удаляется, если его ширина после усечения составит менее 100 кГц. 6. Далее начинается покрытие частотными полосами первого пользовательского диапазона справа от добавленного «диапазона накрытия». 7. Если правая граница последней полосы покрытия попадает на один из следующих пользовательских диапазонов, то такой диапазон в данной точке делится, его левая часть усекается или удаляется для добавления «диапазона накрытия» (см п. 5), и начинается расчёт для покрытия его правой части (см п. 3). Значение в точке расчёта ширины полосы Ширина полосы от 27 до 70 МГц 5 МГц от 70 до 145 МГц 10 МГц от 145 до 172 МГц 20 МГц от 172 до 520 МГц 36 МГц Таблица 1. Зависимость ширины полосы покрытия от значения в точке расчёта полосы покрытия. Приложение 1: АШ-27/520-Н рекомендуется крепить на противовесе, для уменьшения механической нагрузки на разъём радиостанции. Радиостанция в этом случае может располагаться в подсумке на поясе. Предпочтительно использовать на частотах от 27 до 150 МГц, поскольку в более высокочастотной области имеется несколько дополнительных минимумов в диаграмме направленности (ДН) в горизонт, из-за избыточной длины полотна для верхних частот. Конкретные частоты минимумов непостоянны и зависят от расположения окружающих предметов относительно антенны. При наличии на радиотрассе холмистых участков и невозможности для оператора располагаться на возвышенности, рекомендуется использовать АШ-27/520 на всех частотах, т.к. увеличивается вероятность получения прямой видимости, благодаря большой длине полотна антенны. АШ-100/520-ПН рекомендуется использовать при ношении радиостанции в подсумке (у предплечья) и в руке. Антенну рекомендуется использовать на частотах от 130 до 380 МГц, где она обладает наилучшим коэффициентом усиления в горизонт. При работе в диапазоне частот от 130 до 520 МГц в условиях относительно холмистой местности предпочтительнее использовать антенну АШ-27/520-ПН из-за большей длины полотна. АШ-136/520-П рекомендуется использовать при ношении радиостанции в руке и в подсумке (у предплечья). При ношении радиостанции в руке антенну предпочтительно использовать на частотах от 150 до 520 МГц. При расположении радиостанции в подсумке (у предплечья) эффективность антенны несколько снижается в диапазоне частот от 500 до 520 МГц, что вызвано расположением значительной части полотна антенны у тела оператора. Антенна не имеет дополнительных минимумов ДН в горизонт во всём частотном диапазоне от 136 до 520 МГц.
