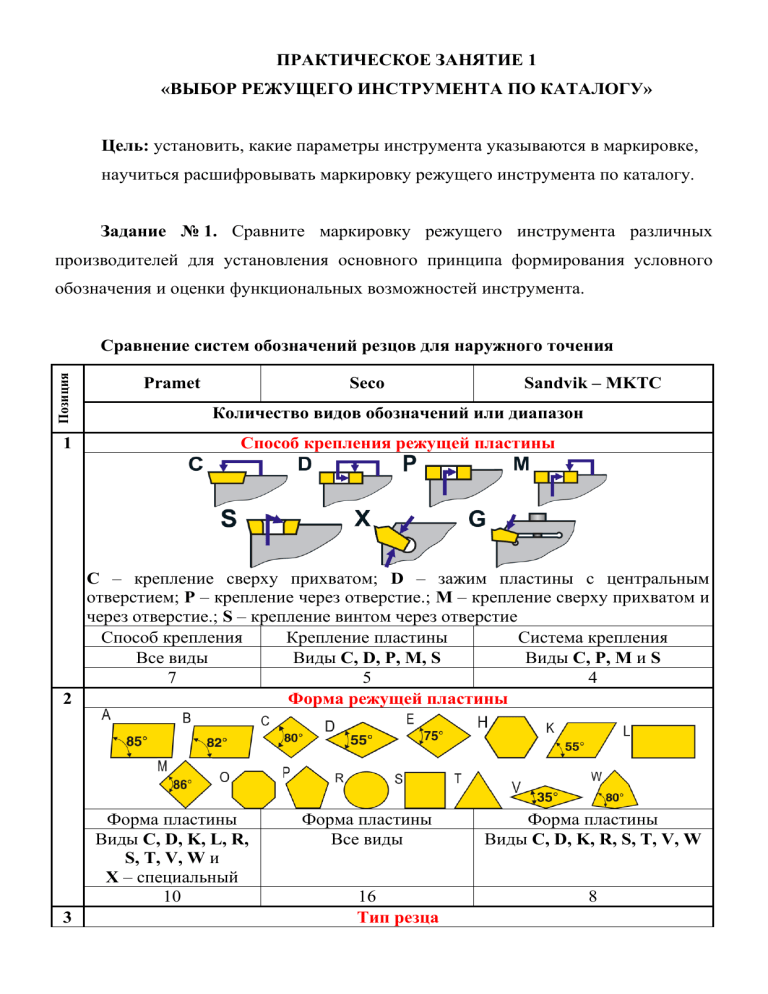

Практическое занятие «Выбор режущего инструмента по каталогу»

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ 1
«ВЫБОР РЕЖУЩЕГО ИНСТРУМЕНТА ПО КАТАЛОГУ»
Цель: установить, какие параметры инструмента указываются в маркировке,
научиться расшифровывать маркировку режущего инструмента по каталогу.
Задание № 1. Сравните маркировку режущего инструмента различных
производителей для установления основного принципа формирования условного
обозначения и оценки функциональных возможностей инструмента.
Позиция
Сравнение систем обозначений резцов для наружного точения
1
Pramet
Seco
Sandvik – MKTC
Количество видов обозначений или диапазон
Способ крепления режущей пластины
C – крепление сверху прихватом; D – зажим пластины с центральным
отверстием; P – крепление через отверстие.; M – крепление сверху прихватом и
через отверстие.; S – крепление винтом через отверстие
Способ крепления
Крепление пластины
Система крепления
Все виды
Виды C, D, P, M, S
Виды C, P, M и S
7
5
4
2
Форма режущей пластины
Форма пластины
Виды C, D, K, L, R,
S, T, V, W и
X – специальный
10
3
Форма пластины
Все виды
16
Тип резца
Форма пластины
Виды C, D, K, R, S, T, V, W
8
Позиция
Pramet
Seco
Sandvik – MKTC
Количество видов обозначений или диапазон
Главный угол в плане
Тип инструмента
Тип державки по углу в плане
Все виды и
Виды A, B, D, F, G, H, J, Виды B, D, E, F, G, H, J, K,
X – специальный
K, L, N, P, R, S, T, V
L, N, Q, R, S, T, U, V, Y, Z
45° … 117°30’
45° … 117°30’
45° … 117°30’
4
Задний угол режущей пластины
Задний угол
пластины, αn (°)
Виды C, N и P
0° ... 11°
5
Направление
резания
6
Высота державки,
h (мм)
Задний угол пластины
Задний угол пластины
Все виды и
O – специальный
Виды B, C, E, N, P и
O – специальная
конструкция
0° ... 30°
0° ... 30°
Направление резания
Направление резания
Все 3 вида
Высота державки
Высота хвостовика,
h (мм)
Исполнение державки
Высота державки,
h (мм)
Позиция
Pramet
Sandvik – MKTC
Seco
Количество видов обозначений или диапазон
8 ... 60
7
12 ... 32
8 ... 50
Ширина хвостовой части державки
Ширина державки,
Ширина хвостовика,
Ширина державки,
b (мм)
b (мм)
b (мм)
8 ... 60
8
Общая длина,
l1 (мм)
60 ... 500
9
10
Размер пластины,
d (мм)
Виды C, D, K, R, S,
T, V, W
6 ... 38,1
Обозначение
производителя
12 ... 32
Длина резца
Длина инструмента,
l1 (мм)
8 ... 50
Длина резца,
l1 (мм)
32 ... 400
Размер режущей пластины
32 ... 450
Длина режущей кромки,
l (мм)
Все виды
Длина режущей кромки, l
(мм)
Виды C, D, K, R, S, T и W
4 ... 38
Внутреннее обозначение
6 ... 39
Обозначение изготовителя
Сравнение систем обозначений сменных пластин для токарной обработки
Позиция
Pramet
Seco
Sandvik –
MKTC
КЗТС
Количество видов обозначений или диапазон
Форма режущей пластины
1
Форма пластины
Все виды,
кроме F
16
2
Задний угол
пластины
Форма
пластины
Форма
Форма пластины
пластины
Все виды и Z –
Все виды,
специальная
Все виды
кроме F
конструкция,
кроме F, H и O
16
15
17
Задний угол режущей пластины
Задний угол
Задний угол
Задний угол
Все виды и
Все виды и
O–
O–
Все виды
специальный
специальный
0 ... 30°
0 ... 30°
0 ... 30°
0 ... 30°
Класс точности
Допуск
Допуски
Класс точности
Класс допуска
Конструктивные особенности режущей пластины
Все виды и
O – специальный
3
4
Исполнение
Все виды и X –
Крепление
и/или
стружколом
Все виды и X –
Тип пластины
Конструктивные
особенности
Все виды и X –
Все виды и
Позиция
Pramet
Seco
Sandvik –
MKTC
КЗТС
Количество видов обозначений или диапазон
специальный,
кроме B, C, H, J
иU
10
5
Длина режущей
кромки, мм
специальный,
кроме C, F, H,
JиQ
специальная
X – другие, требующие
конструкция,
дополнительного
кроме B, C, F,
пояснения
H, J и Q
10
9
15
Размер режущей пластины
Длина
Длина режущей
Длина режущей
режущей
кромки, мм
кромки, L (мм)
кромки, l (мм)
…
3,97 ... 38,1
6
Толщина, s (мм)
и др.
4 ... 38
6 … 39
Толщина режущей пластины
Толщина, s
Толщина
(мм)
пластины, s (мм)
и др.
3,97 ... 31,75
Толщина
пластины, s (мм)
1,59 ... 9,52
7
1,59 ... 9,52
1,59 ... 12,7
1,59 ... 12,7
Конфигурация угла режущей пластины
Конфигурация
Зачистная фаска,
Радиус при
угла
Радиус при
задний угол на
вершине, rε (мм)
(радиус при
вершине, rε (мм)
фаске, радиус при
вершине, мм)
вершине, r (мм)
0,2 ... 3,2
8
Исполнение
режущей кромки
F – острые грани;
E – закругленные
0,1 ... 1,2
0,2 ... 3,2
Форма режущей кромки
F, E, T, S, K, P, W
Подготовка
Форма режущей
режущей
кромки
кромки
Виды
F – острая кромка;
F, E, T, S и
E – округленная
0,2 ... 2,4
Форма режущей
кромки
F – острая;
E – скругленная;
Позиция
Pramet
Seco
КЗТС
Количество видов обозначений или диапазон
грани;
T – грани с
фаской;
S – закругленные
грани с фаской;
K – грани с
двойной фаской;
P – закругленные
грани с двойной
фаской
6
W – пластина
для больших
подач
Направление
подачи
Направление
резания
Стружколом
кромка;
T – кромка с
отрицательной
фаской;
S – округленная
кромка с
отрицательной
фаской
T–
с упрочняющей
фаской;
S–
с упрочняющей
фаской и
скругленная
5
4
Направление резания
9
10
Sandvik –
MKTC
Исполнение
все 3 вида
Внутреннее
Обозначение
обозначение
изготовителя
4
Направление
резания
Особые обозначения
изготовителя
Задание № 2. Изучите маркировку токарных инструментов (производитель
Sandvik Coromant) для последующей расшифровки.
Система
обозначения
державок
для
токарных
резцов,
метрическое
исполнение:
Пример обозначения: резец для наружного точения DCLNR 1616H12.
Обозначение/Конструкция
DCLNR 1616H12
Державка CoroTurn RC
Позиция Код Параметр
2
D
Система
крепления
3
C
Форма
Значение
Прижим
повышенной
жёсткости
Ромбическая с
Обозначение/Конструкция
Позиция Код Параметр
пластины
4
L
Тип державки
5
N
Задний угол
6
7
R
16
8
16
10
Н
11
12
13
–
Исполнение
Высота
державки
Ширина
державки
Длина
державки
Длина
режущей
кромки
Система
крепления для
пластин из
керамики
Рекомендуемые пластины:
Значение
углом 80
Главный угол в
плане 95
Без заднего угла
(α = 0)
Правое
16 мм
16 мм
100 мм
12 мм
-
Система обозначения пластин для токарных резцов, метрическое исполнение:
Пример обозначения: пластина CNMG 120408-PF для установки в державку
DCLNR 1616H12.
Обозначение/Конструкция
CNMG 120408-PF
Позиция Код Параметр
1
C
Форма
пластины
2
N
Задний угол
3
M
4
5
G
12
6
04
7
08
Допуск (класс
точности)
Тип пластины
Размер
пластины
Толщина
пластины
Радиус при
Значение
Ромбическая с
углом 80
Без заднего угла
(α = 0)
0,08
Длина режущей
кромки 12 мм
S = 4,76 мм
0,8 мм
Обозначение/Конструкция
Позиция Код Параметр
вершине
8
Состояние
режущей
кромки
9
Исполнение
12
PF Обозначение
изготовителя
Значение
–
–
Для чистовой
обработки
Посадочное гнездо державки должно соответствовать форме и размеру
используемой пластины.
Пластина
Державка (наружное точение)
Задание
№ 3.
D
Изучите
C
N
M
G
12 04 08
–
C
L
N
R
16 16
12
маркировку
инструмента
H
для
PF
фрезерования
(производитель Sandvik Coromant) для последующей расшифровки.
Система обозначения корпусов для фрез CoroMill:
Пример обозначения: фреза R290-040A32-12L.
Обозначение/Конструкция
R290-040A32-12L
фреза для обработки
прямоугольных уступов
Позиция
1
2
3
4
Код
R
290
040
5
A
6
32
7
-
8
12
9
L
Параметр
Тип
Исполнение
Основной код
Рабочий
диаметр фрезы
Тип
соединения
Размер
соединения
Сверхдлинное
исполнение
Размер
пластины
Шаг
Значение
Правое исполнение
Метрическое
CoroMill 290
40 мм
Цилиндрический
хвостовик
метрический
32 мм
–
12 мм
Крупный
Обозначение/Конструкция
Позиция Код Параметр
10
Размер l1
Значение
-
Система обозначения пластин для фрез CoroMill:
Пример обозначения: пластины R290-12T308E-PL для фрезы CoroMill 290
R290-040A32-12L.
Обозначение/Конструкция
R290-12T308E-PL
Технические характеристики:
− сплав GT 530
− размеры:
iC=13.29 мм,
s = 3.97 мм,
bs =1,46 мм,
rԑ=0,8 мм,
la=6,4 мм
− максимально возможная
глубина резания:
Позиция Код Параметр
1
R
Исполнение
пластин
2
290 Основной код
3
12
Ширина
пластины
4
Т3 Толщина
пластины
5
08
Радиус при
вершине
6
Е
Состояние
режущей
кромки
7
Р
8
L
Область
применения
по ISO
Операция
9
-
Wiper
Значение
Правое
исполнение
CoroMill 290
12 мм
3,97 мм
0,8 мм
Наивысшая
острота и
точность
режущей
кромки
Р (сталь)
Низкие
усилия
резания
-
Обозначение/Конструкция
max ap = 6,0 мм
Позиция Код Параметр
Значение
Система обозначения цельных твердосплавных концевых фрез:
Пример обозначения: концевая фреза CoroMill Plura R216.12-04030-BS05P.
Обозначение/Конструкция
R216.12-04030-BS05P
Цельная твердосплавная
концевая фреза для обработки
пазов
Технические характеристики:
− сплав GС 1630
− размеры:
Do =4 мм,
l1=36 мм,
l2=54 мм,
− максимально возможная
глубина резания:
max ap = 5,0 мм
Позиция Код Параметр
1
R
Направление
вращения
2
Исполнение
3
21
Тип
инструмента
4
6
Возможность
засверливания
5
1
Тип концевой
фрезы
6
7
8
2
–
040
9
30
10
–
11
B
12
S
13
05
14
P
Число зубьев
Подвод СОЖ
Рабочий
диаметр фрезы
Угол подъёма
винтовой
канавки
Радиус при
вершинах /
фаска на
уголках
Тип
хвостовика
Длина фрезы
Max глубина
резания ap
Тип геометрии
Значение
Правое
исполнение
Метрическое
Концевая
фреза
Возможно
засверливание
С фаской или
без фаски на
уголках, с
жёстким
допуском по
Dо
2
Наружный
4 мм
Величина угла
подъёма
винтовой
канавки,
округлённая в
пределах 5
Без радиуса
Weldon
Короткий
хвостовик
5 мм
Режущая
кромка
Обозначение/Конструкция
Позиция Код Параметр
Значение
прямая,
передний угол
=9-12
Задание № 4. Изучите маркировку инструмента для сверления (производитель
Sandvik Coromant) для последующей расшифровки.
Система обозначения цельных твердосплавных свёрл:
Пример обозначения: сверло CoroDrill 860 2-3×DС 860.1-0800-024A0-PM.
Обозначение/Конструкция Позиция Код
860.1-0800-024A0-PM
1
860
Цельное твердосплавное
сверло с цилиндрическим 2
1
хвостовиком
3
0800
4
024
5
А
6
7
0
PM
Параметр
Семейство
продукции
Тип
инструмента
Диаметр сверла
Рекомендуемая
max глубина
сверления
Тип
соединения
Подвод СОЖ
Группа
обрабатываемого материала
Значение
CoroDrill 860
Сверло (без фаски)
8 мм
24 мм (3×DС)
Цилиндрический
хвостовик
Наружный
ISO P, средние
условия
Задание № 5. По маркировке сверла R840-0500-30-A0A установите:
диаметр сверла
максимально возможную глубину сверления
тип хвостовика
Задание № 7. По маркировке фрезы R216.32-10030-AC19A установите:
тип фрезы
диаметр фрезы
число зубьев
необходимость засверливания отверстия
для ввода фрезы
максимально возможную глубину резания
Задание № 8. По маркировке пластины VNMG 160408-MF установите:
форму пластины
величину заднего угла
толщину пластины
длину режущей кромки
радиус при вершине
возможность её закрепления в державке
SDJCR 1616Н11
Задание № 9. Изучите последовательность выбора режущего инструмента для
токарной обработки из каталога Sandvik Coromant согласно инструкционной карте.
Подберите инструмент для точения наружного контура детали типа «шахматная
фигура».
Инструкционная карта
Содержание работ
1. Выбор типа державки
и формы режущей
пластины
Инструктивные указания
1) Установите тип операции:
а) Продольное
точение/ подрезка
б) Профильная
обработка
в) Подрезка торца
г) Врезание
2) Выберите способ крепления пластины в
соответствии с типом операции:
Содержание работ
Инструктивные указания
3) Выберите тип инструментальной системы.
4) Выберите тип державки.
5) Установите параметры державки и форму
пластины в зависимости от области применения
(главного угла в плане):
2. Выбор пластины
1) Выберите марку твёрдого сплава в зависимости
от группы обрабатываемости материала по ISO:
2) Выберите режущую пластину с учётом формы и
размеров посадочного гнезда державки, условий
выполнения операции (черновая, получистовая,
чистовая) и марки твёрдого сплава.
Задание № 10. Изучите последовательность выбора режущего инструмента
для фрезерной обработки из каталога Sandvik Coromant согласно инструкционной
карте. Подберите фрезу для фрезерования цапфы по контуру на станке СТХ-310.
Инструкционная карта
Содержание работ
1. Выбор типа фрезы
Инструктивные указания
1) Установите тип операции:
а) Торцевое
фрезерование
Содержание работ
Инструктивные указания
б) Фрезерование
уступов
в) Профильное
фрезерование
г) Фрезерование
пазов
2. Выбор конструкции
фрезы
д) Другие виды фрезерования
2) Установите группу обрабатываемости
материала по ISO.
3) Выберите наиболее подходящий инструмент,
соответствующий заданным условиям обработки.
1) Выберите шаг зубьев в зависимости от условий
обработки:
Крупный
Нормальный
Мелкий
Низкие
Нормальные
Тяжёлые
усилия
условия
условия
резания
2) Выберите параметры фрезы (конструкция
корпуса, способ крепления пластин, геометрия
резания) с учётом типа крепления.
3. Выбор пластины
1) Выберите режущую пластину с учётом условий
выполнения операции:
Чисто- ПолуЧерновая: Легкая Алмаз
вая
чисто- корка,
-NL
вая
вибрация
Параметры пластины: типоразмер, форма
режущей кромки, марка твердого сплава.
