Руководство по средствам минирования и разминирования (1943)

Ы
е / 2 ? 6 .

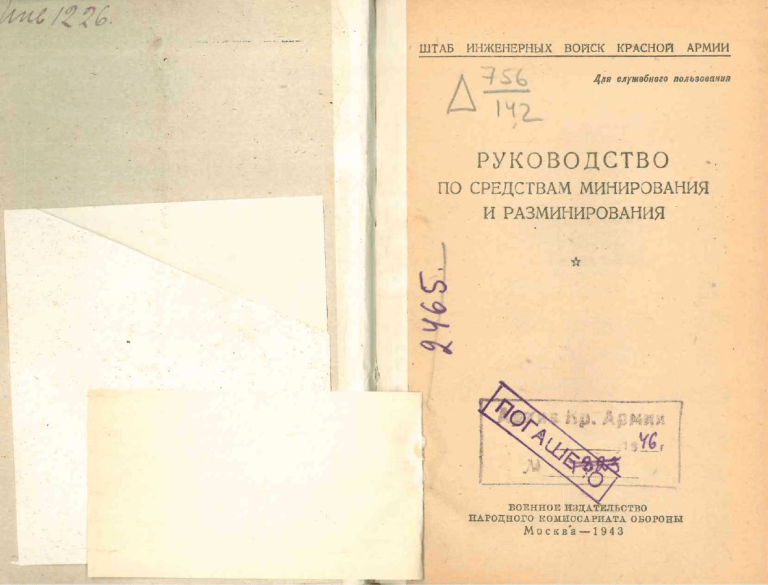

ШТАБ
ИНЖЕНЕРНЫХ
Ч
ВОЙСК
КРАСНОЙ
АРМИИ
Д ля служебного пользования
S
д T7L
РУКОВОДСТВО
ПО СРЕДСТВАМ МИНИРОВАНИЯ
И РАЗМИНИРОВАНИЯ
ВОЕННОЕ
Н А Р О Д Н О Г О КО М И С С А РИ А Т А О БО РО Н Ы
Мо ск ва — 1943
ЧАСТЬ ПЕРВАЯ
СРЕДСТВА МИНИРОВАНИЯ
Глава
I
ОБЩИЕ ПОЛОЖЕНИЯ
’Г в сударстм нн зз
I І И Б Д Н О Т Е І .А
СССР
I»»». В . И . Л е н и н а !
V f a t t - * .
Р е д а к т о р Ш а лы т Л . 3 .
Т е х н и ч е с к и й р е д а к т о р Н ат апов М. И .
К о р р е к т о р М усат ова В . А .
__
Ц В Д Р К К А № .->106.
И зд . № 736а.
05-ьем 8 п . д .
З а в . № S07.
1-я ти п огр аф и я У п р ав лен и я В оен и вдата ЫКО
л и е в и О. К . Т им ош еж ко
1. Мины применяются для выведения из строя
средств вооружения противника (танков, авто­
машин, железнодорожного подвижного состава,
речных судов и пр.) и различных сооружений
путём частичного или полного их разрушения,
а также для поражения живой силы против­
ника.
-Ь
2. По своему н а з н а ч е н и ю мины разде­
ляются на:
а) противотанковые (условное обозначение ТМ);
б) противопехотные (ПМ);
в) противотранспортные, или дорожные (ДМ);
г) речные (РМ);
д) мины-сюрпризы (MC);
е) мины специального назначения.
3. По с р о к а м д е й с т в и я мины разде­
ляются на мины мгновенного действия (ММД) и
мины замедленного действия.,(МЗД).
4. П о в о з м о ж н о с т и с н я т и я с м е с т а
у с т а н о в к и мины делятся на извлекаемые и
неизвлекаемые.
5. П о с п о с о б у п р и в е д е н и я в д е й ­
с т в и е мины разделяются на управляемые и ав­
томатические.
3
В. Б зависимости от вида внешнего воздей­
ствия, приводящего уину к взрыву, автоматиче­
ские мины бывают:
а) нажимные, действующие от давления либо
непосредственно на них, либо на связанн
ними взрыватели (замыкатели);
б) натяжные, действующие в результате на. я
жения проволоки или шнура, соединенных
взрывателем (замыкателем);
в) вибрационные, действующие от сотрясений;
г) действующие от снятия груза,
д) взрывающиеся от замыкания электрической
цепи магнитной стрелкой в момент прохождения
над миной танка, автомашины и т. п.;_
е) комбинированные, действующие от двух
видов воздействия (нажатие, натяжение),
ж) действующие по истечении определенного
времени без внешнего воздействия.
7. Всякая мина состоит из трёх основных
частей:
а) корпуса (оболочки);
б) заряда взрывчатого вещества;
в) взрывателя или замыкателя.
8. Взрывчатые вещества (ВВ) применяются в
минах в виде:
..
а) шашек — призматических размерами іии X
X 5 0 X 50 мм (вес 400 г) и 100 X 50 X 25 мм
(вес 200 г) и цилиндрических (буровых) диамет­
ром 30 мм, длиной 70 мм (вес 75 г);
б) массы, заливаемой в мину в расплавленном
состоянии (тротил, аммотол 50/50, французская
смесь) *
в) брикетов (кирпичей) или прямоугольных па­
кетов различной величины и веса (аммониты, ам­
мотол 80/20);
4
г) порошка (тротил, аммотол, аммониты);
д) Ж И Д К О С Т И . '
П п и м е ч а н и е .
Х арактери сти ки
основны х
родов
боты, 1943 г.».
9. Корпус (оболочка) мин предназначается
для* помещения взрывчатых веществ с целою
предохранить их от механических повреждении
И проникания влаги, а также для размещени
взрывателя или замыкателя.
,,Ипя*
‘В противотанковых и противопехотных мина
нажимного действия корпус служит также эле^
ментом, передающим давление на ®зр“ ва^
при наезде на мину гусеницей танка, колесом
автомашины или нажатии ногой.
В противопехотных минах осколочного дей­
ствия металлический корпус при взрыве раз­
дробляется и наносит иоражение живои силе
противника осколками:
Некоторые конструкции самодельных мин, из­
готовляемых войсками из шашек взрывчатого
вещества и взрывателей, корпусов не имеют.
10. Корпусы мин изготовляют из металла
(стали, чугуна), дерева, картона, бумаги, а в не­
которых самодельных типах м и н - и з ткани.
11. Заряд взрывчатого вещества в минах,
правило, составляется из двух элементов
основного заряда и промежуточного детонатора.
Последний может находиться, в зависимости от
конструкции мины, либо в корпусе мины, либо
B°ßB некоторых типах мин (МЗД, ДМ) основной
заряд взрывчатого вещества, заключенный в
корпус мины, является лишь зарядом иниции­
рующим, выполняющим роль промежуточного
детонатора, для дополнительного заряда, вели-
чина которого берётся в зависимости от требуе­
мой степени разрушения объекта и места уста­
новки мины.
,
12. Основной заряд мины, кроме заряда і и з тро­
тиловых шашек, должен быть помещён в водо­
непроницаемую оболочку.
При установке мин; в сухом месте на заве­
домо незначительный срок выполнение этого тре­
бования необязательно (мины-сюрпризы в зда­
ниях,
поспешно
оставляемых
противнику,
и т. п.).
13. Для взрывания в минах заряда взрывча­
того вещества применяют взрыватели (иногда
в комбинации с замыкателями). Взрыватели при­
водятся в действие либо противником, либо са­
пёрами в момент нахождения противника над
миной или вблизи неё. В первом случае взрыв
мины происходит автоматически, во втором — по
желанию лица, управляющего взрывом.
14. Взрыватели и замыкатели, устанавливае­
мые в минах, могут приводиться в действие одним
из следующих способов (или несколькими из них):
а) от нажатия (удара) непосредственно на
взрыватель (замыкатель), на корпус мины или
на дополнительные приспособления;
б) от натяжения или перерезания проволоки,
шпагата, привязанных к взрывателям;
в) от сотрясений (вибраций) почвы и замыка­
ния при этом электрической цепи;
г) от
срабатывания
часового
механизма,
а также химического или электрохимического
элемента;
д) от снятия с мины помещённого на ней
груза.
15. По принципу действия взрыватели и замы­
катели разделяются на:
6
а) механические, действующие от нажатия или
натяжения проволоки или по истечении опреде­
лённого времени (часовые);
б) электромеханические, замыкающие электри­
ческую цепь при нажатии на них, натяжении
проволоки, сотрясении почвы или по истечении
определённого времени;
в) электрохимические или химические, сраба­
тывающие по истечении определенного срока
в результате разъедания и разрыва медной про­
волоки.
16. Взрыватели и замыкатели мгновенного дей­
ствия могут быть установлены двумя способами:
в одном случае они вызывают взрыв мины при
первом же непосредственном воздействии на
мину после её установки (нажатие, натяжение
проволоки); в другом вызывают взрыв также от
непосредственного воздействия, но лишь после
срабатывания включённого в цепь предохрани­
теля.
Взрыватели и замыкатели замедленного дей­
ствия по истечении заранее установленного срока
вызывают взрыв мины или приводят её в бое­
вое положение.
17. Мины, содержащие заряд взрывчатого ве­
щества и не имеющие в себе взрывателя, назы­
ваются минами неокончательно снаряжёнными;
в таком виде они выпускаются снаряжательными
заводами, хранятся на центральных и войсковых
складах и перевозятся на различных транспорт*
ных средствах.
В окончательно снаряжённый вид мины при­
водятся непосредственно на месте установки пу­
тём вставления в них взрывателей (запалов, эле­
ктродетонаторов). Окончательно снаряжённые
мины перевозить не разрешается.
Глава
З ап ал М Д -2
II
В ЗРЫ ВА ТЕ Л И И ЗА М Ы КА ТЕЛ И
ВЗРЫ ВА ТЕЛ И
М ГНОВЕННОГО
ДЕЙСТВИЯ
18. В зры ватели М У В, М В -5, ВП Ф и П В -42
п рим еняю тся в проти вотанк овы х, п р о т и в о п ех о т ­
ных и п р оти вотр анспор тны х минах, а т а к ж е при
у ст р о й с т в е
п олев ы х
ф у га со в из. табельн ы х и
п одруч н ы х ср е д с т в (ш аш ек В В , артиллерийских
сн ар я дов , ручны х гранат).
Эти взры ватели с о с т о я т и з д в у х частей: у д а р ­
н ого м ехани зм а и запала М Д -2 , со ед и н я ем ы х
п ер ед уст ан ов к ой взры вателя в м ину или ф у га с.
А
Б
19. З ап ал М Д -2 (ри с. 1) с о с т о и т и з ниппеля,
на ш ейку
к о т о р о г о н а д ет и
плотно
обж ат
к а п сю л ь -д ето н а то р № 8, а в г н е зд о вставлен
к ап сю л ь-в осп л ам ен и тель К В -11 нгк ольн ого д е й ­
ствия. О ба к ап сю л я п остав лен ы на лак е. Л ак и
о б ж а т и е к а п сю л я -д ето н а т о р а д ел а ю т зап ал М Д -2
герметичны м и д о п у с к а ю т е г о д л и т ел ь н о е п р е­
бы вание во в л а ж н ы х гр у н та х . Н иппель и м еет
р езь б у , п о ср ед с т в о м к о то р о й зап ал М Д -2 с о е д и ­
няю т с удар ны м м ехан и зм ом . Ч ер ез о с е в о е о т ­
вер сти е ниппеля огон ь о т к ап сю л я -в осп л ам ен и ­
теля п рон и к ает в к а п сю л ь -д ето н а т о р и взры вает
ег о , тем самым вы зы вая взры в мины.
В зры ватель М У В
2 0 . В зры ватель
М У В (ри с. 2 ) прим еняется
как
в м инах
н а ж и м н о го
д ей ств и я (ПМД-6,
Я М -5 ), к о н ст р у к ц и я
к отор ы х
п о зв о л я ет п р о ­
и зв оди ть в ы дёр ги ван и е чеки, так и в м инах н а­
т я ж н о г о д ей ст в и я (П О М З -2 ), в к отор ы х чека
в ы дёр ги в ается при н атя ж ен и и привязы ваем ы х к
ней п ровол ок и или ш пага га.
і — ниппель;
8
Р и с . 1 . З а п а л М Д -2 :
А — о б щ и й вид; Б — равреа;
I — к а п с ю л ь -д е т о н а т о р Лі 8; 3 — к ап с ю л ь -в о с п л а ­
м е н и т е л ь КВ-11
Рис. 2. Взрыватель МУВ;
А — о б щ и й ви д; Б — р в а р о з ;
J — к о р н у о ; 2 — у д а р н и к ; 3 —п р у ж и н а ;
4 — ч е к а ; в — н а п а л ЖД-2 -
9
Взрыватель МУВ' может применяться также
и для взрывания управляемых мин. В этом слу­
чае выдёргивание чеки производится с некото­
рого расстояния при помощи длинного шнура.
21. Взрыватель МУВ состоит из корпуса1,
пружины, ударника, чеки (с круглым кольцом,
Р-образной или Т-образной) и запала МД-2.
В комплект взрывателя МУВ входит также
шпилька, при помощи которой взводят ударник.
В боевом положении пружина находится в сжа­
том состоянии, чека входит в отверстие удар­
ника и удерживает его во взведённом положе­
нии. После выдёргивания чеки ударник под
действием пружины накалывает капсюль-вос­
пламенитель запала МД-2 и тем взрывает кап­
сюль-детонатор.
Сила пружины взрывателя МУВ в сжатом со­
стоянии равна 2,5 кг. Для выдёргивания чеки
необходимо усилие от 0,5 до 1 кг.
Шпилька при спуске ударника не всегда пре­
дохраняет капсюль-воспламенитель от накола
жалом ударника.
Взрыватель МВ-5 2
22. Взрыватель МВ-5 применяется в минах
- типа ТМ-41, ТМБ-2, ТМД-Б и в различных
самодельных минах нажимного действия.
1 Корпус взрывателя МУВ делается иногда нз гильзы
винтовочного патрона. В этом случав взрыватель назы­
вается взрывателем УВГ.
Имеются также взрыватели МУВ с корпусами из
пластмассы.
? Предложение П. Г. Радевича и Н. П. Иванова.
23.
Взрыватель
М В-51 (рис. 3) со­
стоит
из корпуса,
колпачка,
ударни­
ка, пружины, шари­
ка и запала МД-2.
В боевом положе­
нии пружина нахо­
дится в полусжатом
состоянии, ударник
удерживается шари­
ком во взведённом
положении (рис. 3,
Б ) . При нажатии на
колпачок,
послед­
ний, • сжимая пружи­
ну,
перемещается
вдоль корпуса," углу­
бление в колпачке
подходит к шарику;
последний под дав­
Рис. 3. Взрыватель МВ-5:
А — о б щ и й в и д ; Б — р а зр ѳ в ;
лением пружины вы­
1 — к о р п у с ; 2 — у д а р н и к ; 3 — коыталкивается ударни­ п а ч о к ; 4 — п р у ж и н а ; б — ш а р и к ;
6 — з а п а л МД-2
ком в отверстие кор­
пуса и западает в
углубление колпачка, Освобождённый ударник
своим жалом накалывает капсюль-воспламенитель запала МД-2.
Взрыватель МВ-5 срабатывает от давления на
колпачок с силою 10—20 кг. Ход колпачка до
освобождения ударника — 7 мм.
1 Взрыватель МВ-5,
называется МВ-5К.
изготовленный
нз
пластмассы,
\\
I
Взрыватель ВПФ1
24. Взрыватель ВПФ (рис. 4) применяется
при устройстве самодельных мин и полевых фу­
гасов натяжного или нажимного действия с за­
рядами из табельных взрывчатых веществ, ар­
тиллерийских снарядов и т. д.
25. Взрыватель состоит из корпуса, опорной
шайбы, дружины, ударника, шарнирной головки
ударника, цанги, хомутика, предохранительного
шплинта, кольца и запала МД-2.
Наклон цанги в любую сторону на угол
в 10—30° ведёт к освобождению ударника (шар­
нирная головка ударника выходит из отверстия
цанги) и к действию взрывателя.
26.
Перед соединением взрывателя ВПФ с за­
палом МД-2 механизм взрывателя взводить
следующим образом (если он не был взведён
ранее):
1) взять в правую руку корпус взрывателя;
2) большим и указательным пальцами левой
руки отжать предохранительный шплинт вверх
до отказа (рис. 5);
3)
освободившейся правой рукой надеть цангу
на конус шарнирной г о л о в к и ударника (рис. G);
Рис. 4. Взрыватель ВПФ:
А — общ и й вид; Б — р азр ез;
1 — к о р п у с ; S — о п о р н а я ш а й б а ; 8 — п р ун си н а; * — у д а р н и к ;
5 — головка уд ар н и к а; ö — ц ан га; 7 — х о и у ти к ; 8 — п р ед о х р а­
н и т е л ь н ы й ш п л и н т ; 9 — к о л ь ц о ; 10 — з а п а л МД-2
В боевом положении пружина находится в
сжатом состоянии; цанга, сцепленная с шарнир­
ной головной ударника, удерживает последний
во взведённом положении Срис. 4, Б ) .
1 Предложение Ф. А. Журавлев-Барааова и А. Н. Бед­
някова.
13
12
4)
проверить плотность прилегания ЦанГи к
торцу корпуса и дослать шплинт, если он не
полностью входит в отверстие корпуса.
Запал М Д -41
27, Запал МД-4 (рис. 7)
представляет собой кап­
сюль-детонатор № 8 с на­
саженным на него на лаке
специальным
капсюлемвоспламенителем и пред­
назначается для взрыва­
ния противотанковых и
противопехотных мин пу­
тём нажатия на головную
часть запала.
28. Капсюль - воспламе­
нитель запала_ состоит из
медного колпачка, в кото­
рый впрессована неболь­
шая навеска взрывчатого
вещества, весьма чувстви­
тельного к удару, трению,
нажатию, наколу и т. п.
Состав покрывается тон­
ким кружком из фольги,
Рис. 7. Запал МД-4: лакированным сверху.
А - о б щ и й ви д ; Б - р а з р е з ;
Л а к С К р б П Л Я еТ КаПСЮЛЬ1 — к а п с ю п ь -д е т о н а т о р J6 8'
г
3 —к а п с ю л ь -в о с п л а м е н и т е л ь ДеТ О Н аТО р
С
КЭПСЮЛеМ-
(коплачок)
воспламенителем, придаёт
герметичность запалу и
частично определяет величину давления, необхо­
димого для взрывания запала.
1 Предложение Ф. П. Платонова.
14
29. Запал МД-4 должен находиться в мине
в вертикальном положении, капсюлем-воспламе­
нителем вверх.
!
При нажатии на колпачок, последний смещает­
ся вниз, дульце гильзы капсюля-детонатора про
давливает фольгу и нажимает на состав капсюля-,
воспламенителя, который воспламеняется и вызы­
вает взрыв капсюля-детонатора.
30. Запалы МД-4 укупориваются в деревян­
ные колодочки (пеналы) с выдвижной крышкой, по
10 штук в каждой; 250 колодочек укладываются
в деревянный ящик.
31. При работе с запалами МД-4 строго со­
блюдать следующие правила обращения:
1) не нажимать и не ударять по капсюлю-вос­
пламенителю, а также по всему запалу;
2) запалы МД-4 носить только в деревянных
колодочках, в которых они поступают в войска;
3) не снимать с запалов капсюли-воспламени­
тели;
4) не нажимать на головку запала (на кол­
пачок — капсюль-воспламенитель) при установке
запала в мину или в запальную шашку заряда;
установку производить, держа запал двумя
пальцами за гильзу капсюля-детона гора.
32. Запалы МД-4 хранить в войсковых ча­
стях и в складах в ящиках, отдельно от взрыв­
чатых веществ и средств взрывания.
Поездной взрыватель ПВ-42
33. Поездной взрыватель ПВ-42 (рис. 8) при­
меняется для автоматического взрывания мин,
предназначенных для разрушения железнодо­
рожного полотна и искусственных сооружении
на нём в момент прохождения первого поезда
над местом установки взрывателя.
15
is
Sи
и
Л
Й 2-h-f
fs*
i|S
«s!
2 aI
e K
I I
CQ <
« £ 1<■>
о ®>^
Л
4SJ w Iм -4
H © IH g
2ffj --S •* >
Z• £
j
34. Взрыватель состоит из следующих ча­
стей:
а) металлической коробки с откидной крыш­
кой;
1 ѵ*
б) корпуса ударника 1 с помещёнными внутри
него ударником и боевой пружиной;
в) скобы с двумя спиральными пружинами;
г) нажимного стержня с длинной и короткой
втулками и колпачком;
д) предохранительной чеки и винта, скрепляю­
щего корпус ударника.с дном коробки;
» I е)» запала МД-2.
■г ' Длина взрывателя2 (без запала МД-2) — 70 мм,
-'ширина— 30 мм, высота при максимально вы«
'-винченном нажимном стержне — около 125 мм
5 П:эи завинченном — около 105 мм; вес взрыва­
теля 185 г.
У ; 35. Взрыватель срабатывает от давления коЕс паровоза, передаваемого через рельс или
ий^палу на нажимной стержень и крышку; по/следняя отжимает скобу и освобождает удар~н«к, который под действием пружины накалы­
вает капсюль-воспламенитель запала МД-2, тем
самым вызывая взрыв запала и соединённого
с ним непосредственно или через детонирую­
щий шнур заряда.
36. Взрыватель может применяться для взры­
вания как одиночных, так и групповых зарядов.
Одиночные заряды располагать с расчётом
разрушения рельса на длине 2 м и более. На
закруглениях подрывать наружный рельс.
! В первых выпусках взрывателя корпус ударника
имеет квадратное сечение, в последующих — круглое
(использован корігев^юрввателя МУВ)-.
2 У взрывателя / а^УДжиЦЦшьш нажимным стержнем
эти размеры c o o i j e f J k m p b t B m ^Ц45 и 125 мм.
16
2
Зак. 807/736а
-
17
Групповые заряды устанавливать на участке
такой длины, чтобы путь был разрушен под
поездом одновременно в нескольких местах.
Заряды выносить вперёд по ходу поезда.
37.
Схема установки взрывателя под подо­
швой рельса показана на рис. 9. Установка мо-
Рис. 10. Установка поездного взрывателя
шпалой, совместно с зарядом:
ПВ-42 под
* Г - ш п а лааТѲй Ь S S Ä - ! ~ п о д к п а * ° ™ а
доски;
3 -р е л ь о :
і
ш п ал а, 6 - за п а п ь л а я ш аш ка; 6 - за р я д ВВ: 7 - васы п ка
Рис. 9. Поездной взрыватель ПВ-42 под подошвой рельса:
1 — в з р ы в а т е л ь ПВ-42; і —д ѳ т о я и р у ю п ш й ш н у р ;
4 — ш пала; 5 — п о д к л ад о ч н ая доока
3 — рельс;
жет быть произведена и по схеме, приведенной
на рис. 10, т. е. совместно с зарядом.
При установке взрывателя под подошвой
рельса колпачок нажимного стержня снять и
стержень остриём подвести под подошву рельса;
заострённый конец при наезде паровоза не поз­
волит стержню выскользнуть из-под рельса.
При установке взрывателя под шпалой ^колпа­
чок должен быть надет., иначе нажимной стер­
жень может углубиться в древесину шпалы и не
передать давления на крышку и скобу.
38.
Перед установкой взрыватель ПВ-42 нужно
проверить, сильно нажав большим пальцем на
свободный конец крышки. Если после двух-трёхкратного нажима ударник не сорвётся с бое­
вого взвода и не зажмёт предохранительную
чеку, взрыватель можно считать исправным;
в противном случае заменить.
Проверку взрывателя производить без запала
МД-2.
39. Установку взрывателя производить в сле­
дующем порядке:
1) ввинтить в гнездо взрывателя запал МД-2
и установить взрыватель на подкладочную
доску в заранее подготовленную под рельсом
или шпалой ямку соответствующих размеров;
2) привязать к запалу взрывателя идущий, от
заряда детонирующий шнур с оживляющимкапсюлем-детонатором на конце или надеть
запальную шашку на запал взрывателя, если
заряд расположен рядом с взрывателем (см;
рис. 10);
ѵ
3) вращая ввинченный доотказа нажимной
стержень влево, подвести острие-или колпачок
18
2*
19
под рельс или шпалу только до плотного сопри­
косновения с их поверхностью;
4) уложить заряд на подготовленное место
и вставить в него капсюль-детонатор, надетый
на конец детонирующего шнура, идущего от
взрывателя;
5) осторожно
вытянуть предохранительную
чеку и замаскировать взрыватель, заряд и дето­
нирующий шнур; в момент установки мины
вблизи заряда не должно быть никого, кроме
лица, производящего эту операцию.
40. В наиболее важных случаях, а также
когда имеется сомнение в надёжности взрыва­
теля или детонирующего шнура (сырой грунт,
полотна, дождливая погода), установку взрыва­
теля дублировать, т. е. на те же заряды ста­
вить второй взрыватель со своей самостоятель­
ной сетью детонирующих шнуров, причём взры­
ватели должны устанавливаться под различ­
ными рельсами или шпалами.
41. Снятие мины со взрывателем ПВ-42 нужно
производить перерезанием детонирующего шнура,
идущего от. взрывателя к заряду, и последую­
щим извлечением взрывателя из-под рельса
или шпалы с помощью кошки (крюка) с верёв­
кой. По извлечении взрывателя отсоединить за­
пал МД-2.
42. Поездной взрыватель ПВ-42 оберегать от
ударов и засорения внутренних частей землёй и
мусором.
В случае засорения коробки или гнезда для
запала землю или мусор удалить, а взрыватель
разобрать и вычистить детали.
20
ЗАМЫКАТЕЛИ
МГНОВЕННОГО
ДЕЙСТВИЯ
Электромеханический замыкатель ЗЭМ-2 1
43. Электромеханический замыкатель ЗЭМ-2
предназначен для замыкания электрической цепи
в автоматических противотанковых и противотранслортных минах и при устройстве управляе­
мых противотанковых минных полей (ст. 3 0 4 ) .
44. Замыкатель изготовляется в войсках и
состоит .из следующих деталей (рис. 11):
Рис. 11. Электромеханический замыкатель ЗЭМ-2:
А — общ ий
Б — продольны й
разрез; В — п оперечны й
р а зр е я ;1
3 — п р о к л а д к а : -1 — с к о б к а ; 6 — п р о ­
к л а д к а ; 6 — а а к л ѳ п к а ; ^ — ш а й б а ; 8 — к о н т а к т н а я ы е д н а н и р о -_
волока; 0 — сап ерн ы й провод
ви д;
1 — планки; 2 — н ак л ад к а;
а)
двух контактных плаиок, прошитых медной
проволокой диаметром 0,8 мм так, что при на­
ложении одной планки на другую отдельные
участки проволоки перекрещиваются и тем обес­
печивают контакт при нажатии на замыкатель
на любом участке его длины;
1 Предложение 10. С. Хлебцевича и М. Е. Жаботинского.
б) двух верхних накладок, передающих внеш­
нее давление и придающих прочность замыка­
телю;
'
в) двух продольных и двух поперечных про­
кладок из прессшпана или драни, образующих
зазор между контактными планками;
г) двух выводных проводов.
В собранном виде контактные планки вместе
с прокладками скрепляют заклёпками. Накладки
прикреплены к контактным планкам скобами.
Замыкатель герметизирован заливкою его рас­
плавленным битумом.
45. Замыкатель ЗЭМ-2 является прибором
многократного действия.
<'
Замыкание цепи происходит, при наезде на за­
мыкатель танка или автомашины. Надёжное з а ­
мыкание контактов наступает при давлении на
замыкатель с силой 80—100 кг.
Примерная схема минной установки показана
на рис. 13, где вместо вибрационного замыкателя
ВЗ-1 может быть установлен замыкатель ЗЭМ-2.
46. На дорогах или на местности замыкатель
укладывать перпендикулярно вероятному дви­
жению танков или автомашин, не углубляя его
в грунт более чем ка 5 см. При установке на
болотистой почве под замыкатель подклады*
вать жёсткую подкладку (доска, кирпичи).
47. После изготовления замыкатели должны
быть проверены: а) под нагрузкой и б) на
отсутствие проводимости в воде.
При проверке нагрузкой на участке замыка­
теля длиною 20 см установить равномерно рас­
пределённый груз в 60 кг; при этой нагрузке
замыкатель не должен давать контакта. При
наложении дополнительного груза в 40 кг замы­
катель должен замкнуть цепь;
22
Для проверки на отсутствие проводимости
замыкатель погрузить в воду на 4 часа и по
истечении этого времени измерить сопротивле­
ние между разомкнутыми контактами замыка­
теля, которое должно быть не менее 200 000
омов. Проверка на отсутствие проводимости
должна быть проведена также и до погружения
замыкателя в воду..
При отсутствии меггера проверку замыкателя
на отсутствие проводимости можно осуществить
посредством вольтметра или амперметра. Для
этого нужно соединить последовательно три бата­
реи БАС-80 или четыре батареи БАС-60, подклю­
чить их к проводам замыкателя и измерить в цепи
напряжение. Падение напряжения по сравнению
с обшей ЭДС батарей, измеренной до подклю­
чения замыкателя, укажет на неисправность по­
следнего. При проверке замыкателя амперметром
последний включить в цепь батарей и замыка­
теля последовательно; отклонение стрелки ам­
перметра (присутствие тока) будет означать не­
исправность замыкателя. Для надёжности про­
верку на отсутствие проводимости проводить
одновременно и вольтметром и амперметром.
48. Перед применением замыкателя разомкнутость его контактов
проверять омметром,
подключая его к проводам замыкателя; стрелка
омметра должна показывать на знак оо.
Вибрационный замыкатель ВЗ-1
49. Вибрационный замыкатель ВЗ-1 (рис. 12)
предназначен для замыкания электрической цепи
в противотранспортных минах. Замыкатель дей­
ствует мгновенно от сотрясения почвы при про­
хождении над местом установки или в непосред­
23
ственной близости от нет# поезда, паровоза,
танка или трактора, а также при попытке из­
влечь мину, внутри которой находится замыка­
тель; в последнем случае после срабатывания
включенного в цепь замедлителя замыкатель
одновременно является и элементом неизвлекаемости.
Рис. 12. Вибрационный замыкатель ВЗ-1:
А
г
в
24
раэрѳв; Б — ви д
с в е р х у ; В — в и д о н и эу (к р ы ш к а сн ята);
Г — о б щ и й вид;
корнуо; г — кры ш ка; 3 — к о н та к тн ы й ' вин т; 4 — ви братор:
пруж ина;
в — ш айба
ж ел езн ая;
]7'— г и б к и й
контакт:
ш аиоа; 3
з а к л е п к а ; 10 и и — ш а й б ы т е к с т о л и т о в ы е ;
12 — к а р т о н н ы й к о ж у х ; 13 — ом од ка
60. Вибрационный механизм замыкателя за­
ключен в металлический корпус, залитый биту­
мом и оклеенный картоном.
Вибрационный механизм состоит из вибратора,
имеющего форму трёхконечной звезды, подве­
шенного на трёх плоских, изогнутых гармошкой
пружинах, и трёх гибких контактов, которыми
вибратор при сотрясении касается контактных
винтов, ввёрнутых в корпус, и тем замыкает цепь.
Вибрационный механизм изолирован от кор­
пуса текстолитовыми шайбами.
"К корпусу замыкателя и вибрационному ме­
ханизму припаяны выводные провода.
Диаметр замыкателя — 75 мм, высота — 30—
35 мм, в е с — 130— 135 г.
51. При минирова•
2
3
нии железнодорож- ----ного полотна замыкатель
устанавли­
у
вать на глубину до _______
___
0,5 м, а при мини*
ровании шоссейных и
грунтовых дорог— г>
■
ИР
М
РисU Электрическая схема
не более
оолее 0 25 м.
мины с вибрационным замыкаВ обоих случаях
•
телем Вз .]: в •
ЗаМЫКатеЛЬ ВЗ-1 ус- ; _ з а м ы к а т е л ь ВЗ-1; 2 —б а т а р е я ;
т а н я п ЛИНЯТЬ R Р П Ч Р - 3 — э л е к т р о х и м и ч е с к и й
вам ед л и танавливать в сиче тедь <вмеото иего ЫОжэт
быть
тании С каким-либо ч а с о в о й за м ы к а т е л ь , б к л ю ч ѳ н е ы й
в п в п ь п о с л е д о в а т е л ь н о ); і — э л е к ЗамеДЛИТелеМ, Ооест р о д е т о п а т о р ; б — з а р я д ВВ
печивающим безопас­
ность во время установки мины (ЭХП или часо­
вой механизм на 20—30 минут) или дающим бо­
лее длительное замедление — в случае устрой­
ства мин замедленного действия (ЭХЗ, часовые
10-, 35- и 60-суточные).
25
Электрическая схема мины с вибрационны м
замыкателем приведена на рис. 13. Примерные
схемы монтажа и установки замыкателя в мине
показаны на рис. 14 и 15.
В необходимых случаях ставить параллельно
два вибрационных замыкателя.
6
Рис. 14. Установка вибрационного замыкателя ВЗ-1 под
шпалой:
1 ~ 8аиЫЕа,Г,?5ІЬ Б 3 ' 1: * - й« * а г е * с за м е д л и т е л е м ; з - п о д к л а д о ч и а а д о с к а , і — я н и к и л и т ш к о г а я к о р о б к а и в-п о д п а т р о ­
нов; 5 —ш п ала; 6 — рвокс
вверх1; стрелка омметра должна указы­
вать на знак со (лампочка гореть не должна);
При лёгком постукивании по корпусу замыка­
теля стрелка должна отклоняться к нулю
(лампочка должна загораться).
При отсутствии этих показаний замыкатель
заменить.
54. Замыкатели оберегать от ударов, а прово­
да — ог обрывов и повреждения изоляции. При
перевозке замыкатели укладывать в ящики.
Тряска при перевозке на повозках и автома­
шинах исправности замыкателя не нарушает.
Х р ан и ть
замыкатели в сухом месте, оберегая
их от влаги, прямого действия солнечных лучей
и высокой температуры.
пйсы о
Пулевой замыкатель3
Рис. 15. Установка вибрационного замыкателя ВЗ-1
в проезжей части грунтовой дороги или в железнодорож­
ном земляном полотне:
* - 8а“ЫК8*еВЬ
* ~~ ( в т а р ш с в а м е д л и т е л е м ; 3 — п о д к л а .
д о
в а н
д о с к а ;
н о в ;
4 —
а і ы і к
и л и
ш і в к о і а я
£ — а а е к т р о д е і о н а т о р :
ß —
к о р о б к а
ь а р а д ;
? —
и а - п о д
ііа т р о .
п р о в о д а ;
S — засы п ка
52. Замыкатель ВЗ-1 монтируется в общую
цепь с другими элементами мины либо в вой­
сках, либо на заводе (в минах ДМ, МЗД-4).
53. Исправность замыкателя перед примене­
нием проверять следующим образом. Замыкатель
включить последовательно в цепь омметра или
батареи с лампочкой от карманного фонаря и
установить горизонтально, ярлычком с над26
55. Пулевой замыкатель предназначается для
замыкания электрической цепи в управляемых
минах. Замыкание цепи происходит от прострела
замыкателя пулей.
56. Замыкатель (рис. 16) изготовляется из
двух листов мягкого железа толщиной 0.6 мм,
изолированных друг от друга трехслойной бу­
мажной прокладкой к прибитых при помощи
квадратной рамки из деревянных планок к фа­
нерному листу,
укреплённому на колышке;
К обоим железным листам припаяны провода
для включения замыкателя в электрическую
цепь мины. При пробивании замыкателя пуля
загибает в пробоине железного листа закраины,
* Зам ы катели,
к л а с т ь надписью
им ею щ ие
в н и з.
надпись
« н и з» ,
при
проверке
* Предложение Я. М. Рабиновича.
27
которые сквозь прорванную бумажную изоляци
прикасаются ко второму листу и тем самым обес­
печивают достаточно продолжительное 1 замыка­
ние цепи и взрыв электродетонатора и заряда.
Замыкатель
по
-350краям на ширин
5 см герметизиро­
вать смолой'или би­
тумом.
57.
Замыкатель ус­
танавливают маскированно вблизи ми­
ны или группы мин
на расстоянии 100—
200 м от стрелка.
Щит замыкателя со
стороны
стрелка
должен быть хоро­
шо видимой мише­
нью; от просматри­
вания со
стороны
противника щит дол­
жен быть прикрыт
Рис. 16. Пулевой замыкатель: насыпкой земли, кам­
А — о б щ и й в н д; Б — д е т а л и у зд а ;
нем, складками мест­
В — э л е к т р и ч е с к а я схем а;
1 — ж е л е в н ы й л и о т; 2 — п р о в о д а ; ности и т. п.
.9 — б у м а ж н а 'я п р о к л а д к а ; 4 — фа­
н е р н ы й щ и т; Б — р а м к а ; в — к о л ы ­
58. Батареи и про­
ш ек; 7 — б а т а р е я ; в — в а и ы к а т е л ь
вода, идущие от ми­
пулевой;
» — эп ектродетон атор
ны к замыкателю,
закладывать в- грунт на глубину до 0,5 м, во из­
бежание повреждений осколками снарядов и
миномётных мин; батарею устанавливать в про1 Промежуток временя, в течение которого происходит
замыкание цепи только через корпус движущейся
пули, является недостаточным для воспламенения электро­
запала.
28
см о лен н ы й
ящик или завёртывать в ткань и про-
СМ5 ? ИПеред установкой пулевой замыкатель
должен быть проверен на прочность соединенАя
П р о в о д о в и на исправность изоляции между лиСГВ 0 И Для проверки прочности соединения к о д ­
н о м у зажиму омметра подключают испытывае­
мый провод замыкателя, а к другому
отрезок
любого постороннего провода; при касании c b j бодным концом этого провода листа железа^ом­
метр должен показывать нуль. Если имеется
обрыв провода или нарушение паики, стрелка
омметра остаётся на знаке оо.
61 Для проверки изоляции к зажимам оммегпа подключают концы обоих проводов замы­
кателя: при исправной изоляции омметр пока­
жет оо, при неисправной — стрелка будет от­
клоняться к середине шкалы или к нулю.
62. Пулевой замыкатель изготовляется вой­
сками. Его размеры могут колебаться в зави­
симости от размеров имеющихся металлических
пистов и условий установки и маскировки на
местности.
Примерные
размеры замыкателя
даны на рис. 16.
Колёсный замыкатель К З 1
63. Колёсный замыкатель КЗ (рис. 17)^ приме­
няется для замыкания электрической цепи
в минах, устанавливаемых на железных дорогах,
сн состоит из двух скрученных между
11
изолированных друг от друга пррпарафиниро•
ванных звонковых проводов, соединенных в
общую цепь с батареей и электродетонатором.
1 Предложение Н. Г. Старпиова.
Рис. 17. Колёсный замыка
тель КЗ:
ra p e .; „ _
.
‘
~
^
ия6 поРч0НЧЫ пР°В0Д°в замыкателя, уложенные
вагоРня пС; , п РИ Нака“
й к°леса паровоза или
давливается
Ш
аЮ
ТСЯ;
Прй
ЭТ0М изо^
выдавливается, и жилы проводов
черези я пельс
to m IKrI?T
ЦеПЬ’ вызывая ВЗРЬІВ электродетонаора, вставленного в запальную шашку заряда
К о ^ г н Л аРЯДа завксит от поставленной задачи'
сках
замыкатель изготовляется в войД0 лж нпеб ь ^ УппаН° ВКОЙ 5 олёсно^ замыкателя
должны быть проверены батарея и электродето30
натор. Для этого изоляционная лента с трех
сростков должна быть снята, а сами сростки
з а ч и щ е н ы до блеска без нарушения пайки.
Батарею проверяют вольтметром (или лампоч­
кой от карманного фонаря), подключённым
к подготовленным сросткам проводов бата­
реи в месте их соединения с одной стороны
с проводом электродетонатора, а с другой —
с проводом скрутки. Напряжение батареи
СБС должно быть не менее 5 в (лампочка
должна ярко светиться).
Электродетонатор проверять исправным ом­
метром, присоединённым к сросткам проводов
электродетонатора с проводами цепи замыка іеля.
После проверки сростки проводов тщательно
изолировать резиновым клеем и изоляционной
лентой.
Обнажать изолированные концы проводов
скрутки, а также допускать соприкосновения
сростков проводов во время проверки батареи и
электродетонатора категорически запрещается.
ВЗРЫВАТЕЛИ И ЗАМЫКАТЕЛИ
ЗАМЕДЛЕННОГО ДЕЙСТВИЯ
Электрохимический предохранитель оХП
66. Предохранитель (рис. 18) имеет неболь­
шой срок замедления — от 10 минут до 4 ча­
сов и, вследствие этого, применяется^ главным
образом в качестве предохранителя, обеспечива­
ющего безопасность во время установки мин,
действующих от замыкания электрической цепи.
По истечении срока действия предохранителя
происходит замыкание цепи (рис. 19) и либо
взрыв мины, либо приведение её в боевое поло­
Рис. 18. Электрохимический предохранитель _ ЭХП:
А — о б щ и й ви д ; В — р а з р е з ;
1 —к о р п у с ; 2 —э л е к т р о л и т и ч е с к а я в а н н а ; 3 — э л е к т р о л и т 1
і — м едн ая проволочка; б — подвиж ны й контакт; в — ирѵ'
ж ина;
7 — провода; 8 — н еподвиж ны е
контакты ;
9 — п п івода
4
Рис. 19. Схема включения электрохимического предохра­
нителя в цепь батареи и электродетонатора
жение, если в цепь помимо ЭХП включён ка­
кой-либо замыкатель мгновенного действия,—
ВЗ-1, ЗЭМ-2 (см. рис. 13).
67.
Предохранитель ЭХП представляет собою
полый картонный цилиндр, залитый слоем би­
тума; внутри цилиндра заключены: а) электро­
литическая медная ванна с электролитом- и
эмалированной медной проволокой, имеющей
на середине оголённый участок, б) подвижный
32
контакт с пружиной и в) два неподвижных кон­
такта.
Из торцов предохранителя выходят две пары
проводов; провода пары, расположенной в торце
симметрично, присоединены к неподвижным кон­
тактам; провода другой1 пары, расположенной не­
симметрично (один в центре, другой у края ци­
линдра), присоединены один — к корпусу ванны,
другой — к медной проволочке, связывающей
подвижный контакт с дном ванны и удержива­
ющей пружину в сжатом состоянии.
68. При включении предохранителя ЭХП в
цепь мины положительный полюс батареи СБС
присоединять к проводу, выходящему из центра
торца предохранителя. С момента присоединения
батареи начинается процесс электролитического
растворения медной проволочки на оголённом её
участке и осаждения меди на стенках корпуса
ванны.
Через определенный
промежуток времени
толщина проволочки настолько уменьшается,
что проволочка, растягиваемая пружиной с си­
лой в 2 кг, разрывается, и подвижный контакт
перекрывает неподвижные контакты, замыкая
цепь и вызывая взрыв электродетонатора или
приводя мину в боевое положение.
69. Срок замедления предохранителя ЭХП за­
висит от температуры среды, в которой он на­
ходится (см. таблицу).
Те-мпература
в градусах
Цельсия
4-40
+30
+ 20
+ 10
0
, -10
Срок срабаты­
вания в ми­
нутах . . . 1 0 -2 0 20—35 25—40 30—50 50—75 180-220
3
Зак. 807/736а
33
70. Перед применением предохранитель ЭХП
следует проверить, включив омметр между про­
водами, расположенными в торце симметрично;
стрелка омметра должна показывать со; при ко­
лебаниях стрелки предрхранитель следует счи­
тать негодным.
Электрохимический замыкатель ЭХЗ
7 1 . Электрохимический
замыкатель
ЭХЗ
(рис. 20 и 21) отличается от электрохимического
предохранителя ЭХП наличием постоянного до­
бавочного сопротивления, которое увеличивает
длительность замедления, позволяя ставить мины
Рис. 20. Электрохимический замыкатель ЭХЗ
(в двух вариаитах)
Рис. 21. Разрез электрохимического замыкателя ЭХЗ:
8 -» « « к т р о л и т и ч в с к я я
пакна: а - елѳктроли т;
проволочка: 5 -п о д п и ж в н гі кон такт; 6 — добавочное
соп роти влен и е; ? — п ру ж и н а; « — провода; 9 — н еп одви ж н ы е
контакты ; ю — провода
34
на срок от нескольких часов до трёх-четырёх
месяцев.
Замыкатели ЭХЗ изготовляются двух размеров:
а) длиной 100 мм и диаметром 18 мм;
б) длиной 130 мм и диаметром 35 мм.
72. Принцип действия и порядок проверки за­
мыкателя ЭХЗ такие же, как и предохранителя
ЭХП.
На корпусе каждого замыкателя ЭХЗ нанесён
срок его замедления, например 20 суток и 10
часов.
Электрохимический взрыватель ЭХВ 1
73. Взрыватель предназначается для взрыва­
ния или приведения в боевое состояние мин за­
медленного действия через заранее установлен­
ный срок — от 12 часов до 120 суток.
Точность действия взрывателя ЭХВ указы­
вается в формулярах, прилагаемых к партиям
взрывателей ЭХВ, и может отклоняться в сто­
рону замедления до 30% от заданного срока.
74. Взрыватель ЭХВ (рис. 22) состоит из:
а) корпуса и навинчивающейся крышки, изго­
товленных из пластмассы;
б) замедлительной части, включающей в себя
сухой элемент, ванну с электролитом, медную
проволочку и сопротивление СС или ТО;
в) ударного механизма, состоящего из пру­
жины, ударника и тарельчатой шайбы;
г) панели, на которой смонтированы замедлительная часть и ударный механизм;
д) запала МД-2 или контактной
пробки
(рис. 23).
'
1 Предложение М. М. Файнберга и М. А. Проскурнина.
3*
35
Рис. 22. Электрохимический'взрыватель ЭХВ:
А — о б щ и й вид; В — р а з р е з ;
1 — к о р п у с ; 2 — к р ы ш к а; 3 — с у х о й ѳ л о м е я г; 4 — э л е к т р о л и т и ­
ч е ск ая ванна; б — сопротивление; б — пруж ина; 7 —ударн и к;
« — п ан ель; » — зак р еп и тел ьн о е кольцо: W
за ж и м ы ; 11 — р е в и н о в а я п р о к л а д к а ; lg— к а р т о н н ы й к р у ж о к
Рис. 23. Контактная пробка:
I — контакты ; 8 — ниппедь; 3 — п ровода
36
Взрыватель ЭХВ, имеющий съемный источник
питания электролитической ванны, носит назва­
ние ЭХВ-4.
75. Различное время замедления достигается
установкой соответствующего добавочного со­
противления, на котором указывается срок его
действия в сутках и часах.
На каждые пять взрывателей ЭХВ, уложен­
ных в одну коробку, прикладывается 10 различ­
ных сопротивлений и на каждые 100 штук, ѵло<
женных в один ящик, дополнительно приклады­
вается ещё 100 сопротивлений. Таким образом,
всегда имеется возможность подобрать сопроти­
вление с требующимся сроком замедления.
Сопротивления от других серий взрывателей
применять не разрешается. Неиспользованные
сопротивления надлежит возвращать на склады.
76. Гарантийный срок хранения взрывателя
ЭХВ, определяемый сроком хранения сухого
элемента, — 6 месяцев со дня изготовления при­
бора. Срок, на который устанавливается взрыва­
тель, и срок, прошедший с момента выпуска
взрывателя, в сумме не должны превышать
6 месяцев.
Месяц и год изготовления взрывателя ЭХВ
указаны на панели (под крышкой).
При применении взрыззтеля ЭХВ’-4 следует
учитывать Бремя изготовления съемного эле­
мента.
77. Взрыватель ЭХВ безоткязно работает при
температуре от —20° до +60°.
С понижением температуры срок действия
взрывателя изменяется от заданного в сторону
замедления: на 12% при температуре —10° и на
24% при температуре — 18°.
/ '
37
78. Перед применением взрыватели ЭХВ под.
вергаюг проверке вольтметром. Напряжение ме­
жду зажимами должно быть не менее 1,25 в а
между одним из зажимов и ударником — не ме­
нее 1,45 в. При меньших напряжениях взрыва­
тель применять не разрешается, (Напряжение
между другим зажимом и ударником равно
нулю.) А \ ало ударника должно находиться в глу­
бине трубки.
J
79. Перед установкой взрывателя в мину сле­
дует вложить в зажимы сопротивление с тре­
бующимся срокам замедления и навинтить крыш­
ку, смазав тавотом резьбу.
С момента вставления сопротивления начинает­
ся отсчёт времени действия взрывателя ЭХВ.
Ввинчивать запал МД-2 надлежит непосред­
ственно перед вставлением капсюля-детонатора
в запальную шашку мины.
Если взрыватель применяется в качестве за­
мыкателя, то вместо запала МД-2 в корпус
„ ввинчивается контактная пробка, к кото­
рой затем последовательно присоединяют про­
вода электродетонатора и батареи.
•J J * Смена сопротивления после установки
■зль категорически воспрещается. В особо важ­
ных и ответственных случаях, а также во влаж­
ных грунтах в одну мину следует ставить па­
раллельно два взрывателя ЭХВ с примерно оди­
наковым сопротивлением.
81.
Снятие взрывателя ЭХВ (разминирование)
допускается только в тех случаях, когда взры­
ватель установлен на срок более 24 часов и
если при этом прошло не более половины за­
данного срока замедления.
38
Часовой десятисуточный замыкатель
82. Замыкатель (рис. 24) предназначен для
автоматического замыкания электрической цепи
в минах замедленного действия через заранее
установленный промежуток времени в пределах
от 2 часов до 10 суток, с отклонением до 4 ча­
сов в ту или другую сторону при установке на
10 суток.
Рис. 24. Часовой десятисуточный замыкатель с открытой
крышкой:
1 — нотзпѵо:
2 — к р ы ш к а ; 3 — р е в к в о г а я п р о к л а д к а ; 4 — э к сп ен тр н к о Г ы 'к 8 а м о к ; б - ц и ф е р б л а т ; б - с т р е л к а ; 7 - м а х о в и ч о к ;
8 — провода
83.
Электрическое сопротивление замыкателя
в момент замыкания цепи — не более 0,5 ома.
Размеры замыкателя: длина ^корпуса—133 мм,
ширина — 115 мм, высота — 65 мм. Вес замы­
кателя 750 г.
39
84.
часовой десятисуточный замыкатель пред:
сгавляет собой часовой механизм, заключённый
в цилиндрический металлический корпус, плотно
закрывающийся шарнирной крышкой, затягивае­
мой эксцентриковым замком.
П р и м е ч а н и е . Выпускаются часовые десятисуточные замыкатели с такими же корпусами, как и шести­
десятисуточные взрыватели ЧМВ-60 (рис. 28).
Механизм замыкателя прикрыт циферблатом
поверх которого выведена стрелка (указатель)
с маховичком для её перевода. На циферблате
нанесены деления от 0 до 10 суток, через
каждые 2 часа.
Сбоку из корпуса выведены два изолирован-провода, один из них присоединён к остову
часового механизма а д р у г о й - к изолированной
от остова контактной планке.
Для завода часовой пружины ключом внизу
на дн е _ корпуса, имеется гнездо, закрываемое
пробкой с резиновой прокладкой. Ключ для за­
вода пружины прилагается к замыкателю отдельно.
, 85‘ В‘° вРемя хода часового механизма стрел­
ка с маховичком остаётся неподвижной; вра­
щается циферблат. В момент совпадения шти­
фта, находящегося на оси маховичка, с про­
резью сигнальной муфты, прикреплённой к ци2
2
т- е- 8 момент прохождения нуля
циферблата под стрелкой, циферблат под дейo c I v Kr
RTBOä пружины,Р прикреплённой
і
механизма, скачком поднимается на
жиня ; , ММ ввеРх’ ПРИ этом
контактная прумыкает РцепьИаеТСЯ ' КОНІак™оЯ -“ “ ке и за40
86. Проверку замыкателя перед установкой и
установку замыкателя производить следующим
образом:
1) поставить стрелку на цифру 10 цифер­
блата;
2) присоединить к проводам замыкателя малый
омметр, при исправности замыкателя стрелка ом­
метра должна указывать на знак оо.
3) перевести стрелку замыкателя на деле­
ние 0, вращая её по направлению стрелок, на­
несённых на циферблате, пока не произойдёт
щелчок; при этом стрелка омметра должна от­
клониться к нулю, указывая тем ка исправность
контактов замыкателя;
4) слегка отжав циферблат от маховичка, ус­
тановить стрелку циферблата на деление, соот­
ветствующее заданному сроку замедления (на­
пример, если требуется, чтоб.ы цепь была за­
мкнута через 6 суток и 10 часов, нужно стрелку
поставить между цифрами б и 7 на пятое ма­
ленькое деление наружной шкалы, отсчитывая
деления от цифры 6); закрыть крышку, затя­
нув её эксцентриковым замком;
5) отвинтить пробку на дне корпуса, завести
ключом пружину* часового механизма и поста­
вить пробку на место;
6) проверить на слух, идут-ли часы;
7) проверить вторично разомкнутость контак­
тов замыкателя, как указано в п. 2;
8) установить замыкатель ка приготовленное
для него место и включить з общую цепь.
87. Замыкатель при установке плотно обёрты­
вать войлоком, тряпками, толстой тканью или
засыпать опилками для заглушения звука рабо­
тающего часового механизма.
Э ч о указание относится к любому другому
Т*с
Гвсударствениаа
I БИБЛИОТЕКА
СССР
І***і. В . И . Лен ина
41
замыкателю или взрывателю, имеющему часовой
механизм.
'
•- ,
,
88. Десятисуточный замыкатель и все другие
замыкатели с часовыми механизмами требуют к
себе бережного отношения; их нельзя подвергать
толчкам и резким сотрясениям.
На ящиках с замыкателями делать надпись:
«Осторожно, часовые механизмы». При укладк
в ящики замыкатели перекладывать слоем сухой
стружки или бумаги.Часовой тридцатипятисуточный замыкатель
89. Замыкатель (рис. 25) предназначен для тех
же целей, что и десятисуточный, но имеет более
длительный срок замедления — от 12 часов до
35 суток, с отклонением до 6 часов в ту или
другую сторону при установке на 35 суток.
90. Электрическое сопротивление замыкателя
в момент замыкания цепи — не более 0,5 ома.
Размеры замыкателя: длина корпуса— 192 мм,
ширина— 1.67 мм, высота— 97 мм. Вес около
3,5 кг.
91. На циферблате замыкателя нанесены де­
ления от 0 до 35 суток через- каждые 2 часа.
Пружина часового механизма заводится клю­
чом через отверстие в щитке, прикрывающем
сверху часовой механизм. Ключ укладывается
на щитке в специальный зажим.
В остальном устройство тридцатипятисуто1!ного замыкателя принципиально ничем не отли­
чается от устройства десятисуточного замыка­
теля.
92. Проверку замыкателя и его установку
производить применительно к ст. 86. Стрелку
циферблата (п. 1 ст. 86) соответственно ставить
на деление 35 вместо деления 10.
42
Рис. 25. Часовой
35-суточный замыкатель с открытой
крышкой:
1 — к о р п у с ; 2 — к р ы ш к й ; а — р е з и н о в а я п р о к л а д к а : 4 — э к сц ен т р и к о гк й р а м о к ; б — ц и ф ерблат; 6 — стр ел ка; 7 —ы аховнчок;
8
—п р о ь о д а ; 0 — щ и т о к ; 10—кл ю ч ; 11 —воаким д л я кл ю ч а
Шестнадцатисуточный часовой взрыватель
ЧМВ-16
93.
Взрыватель ЧМВ-16 (рис. 26) предназна­
чен для автоматического взрывания или приве­
дения в боевое состояние мин замедленного
43
P ec. £6. 16-суточный часовой взрыватель ЧМВ-16
(общий вид):
А — вары татеяъ
и
к ар то н н ы й
ф утлпр
к
І Е '" г : « - « Г в ш ь а ;
ы н
м е^ап н вл ы
в
собранн ом
снде;
вары ъателя
нем у:
Б — вврш гатель
(J — с п и с к о в о й в у д а р ,
б — остов
корпуса
действия через заранее установленный
проме­
ж уток времени в пределах от б часов д о 16 су ­
ток, с отклонением в ту или другую сторону
До 4 часов при установке на 16 суток.
Наибольший диаметр
взры вателя— 50
мм
длина (без запала М Д -2) — 100 мм. Вес 500 г!
Взрыватель герметичный.
94.
Взрыватель ЧМ В-16 состоит из
латун­
ного корпуса (рис. 27), часового механизма,
смонтированного вместе с о спусковым меха низлл°п’о у д а РНйка с боевой пружиной, запала
М Д -2 или электрической контактной пробки
А — взры ватель в боевом
п о л о ж ѳ н и п (у стан о в лен ня п р е д е л ь ­
н о е з а м е д л е н и и ) ; ß — с п у с к о в о й и у д а р н ы .* м е х а н и з м ы по и з в е ­
д е н н о м п о л о -к е н и и (ч а с о в о й м е х а н и з м вы н ут); В — с п у с к о в о й и
у д а р н ы й м е х ан и зм ы в м о м ен т на к ола к ап о іо л я-и о сп яам ен н теан ,
1 — остов: г - п р о б к а ; 3 — к р ы іп к п ; 4 и 5 — р е з и н о в ы е к о л ь ц а,
— п р о к л а д к а : ' — к о р п у с ч а с о в о г о м е х а н и з м а ; 8 —о а р а о а н с вав о д н о і і п р у ж и н о й : 9 — л и м б ; to — т р и б к н : I t — с п у с к о в а я ш а а о а ,
l g — п р о р е з ь ; « — к о р п у с с п у с к о в о г о м е х а н и з м а ; 14 — с п у с к о в о й
ры чаг; м — боевой ры чаг;
1в — у д а р н и к ; 17 — б о е в а я п р . ' : - н и н а ,
18 — п и п п е д ь ; 2 9 — к и п с ш я ь - в о с п д а м е і ш т е я ь ; z o — к п н с ю л ь - д е т о ьатор
в
45
(см. рис. 23), заменяющ ей запал М Д -2 при уста- I
новке взрывателя на электрическое действие.
ч К орпус взрывателя состоит из остова 1 ' с I
пробкой 2, крышки 3 и резиновых колец 4 и 5, 1
герметизирующ их
взрыватель;
под
крышку I
взрывателя п одлож ен а резиновая прокладка 6.
-і
Часовой механизм представляет собой меха- j
низм карманных часов с некоторыми измене- 1
ни5?ми для увеличения времени хо да б е з доп ол -. j
нительного завода пружины.
Ч асовой механизм состоит из корпуса 7, ба- <
рабана 8 с помещ ённой в нём заводной пру- І
жиной и лимба 9 с 16 большими дел ен и я м и 1, из 1
которых к а ж д о е разбито на 12 малых делений. І
Цена больш ого деления — одни сутки, цена ма- I
лого деления — 2 часа.
Указательная риска показывает по лимбу, че- і
рез сколько суток и часов непрерывного хода
часового механизма произойдёт освобож ден и е
ударника..
На общ ую с лимбом 9 ось посаж ены трибка
(зубчатое колесо) 10 и спусковая шайба 11 с 1
боковой прорезью 12, в которую в момент спу­
ска западает конец спускового крючка.
Спусковой механизм состоит из корпуса 13 со
ступенчатым каналом, двухколенного спускового
рычага 14 со спусковым, крючком, пружиной и '
коротким
рычагом
упора, валика
боевого
взвода с боевым рычагом 75; валик имеет про­
дольную выточку для сцепления со шляпкой
штока ударника 16.
3 Если на лимбе нанесеноч 10 больших делений, то
такой взрыватель
следует считать десятисуточным—
46
,
95. Лимб
и
спусковая
шайба
получают
вращение от пущ енного в х о д
часового м еха­
низма через трибку. Крючок спускового рычага
своим верхним концом скользит по о б о д у сп уск о­
вой шайбы лимба и тем удерж ивает боевой ры­
чаг с валиком и ударником на боевом взводе
(рис. 27, А, Б).
К огда лимб повернётся настолько, что конец
крючка сп уск ового рычага под действием п р у­
жины западёт в прорезь спусковой шайбы и
освободит боевой рычаг, а нуль шкалы совпа• дёт с указательной риской, валик повернётся и
освободит ударник, который наколет капсюльвоспламенитель запала
М Д -2,
ввинчиваемого
вместо пробки 2 (рис. 27, В), или перекроет кон­
такты электрической контактной пробки (см.
рис. 23) и замкнет цепь.
96. Взрыватель приводится в боевое поло­
жение в следую щ ем порядке:
1) отвернуть крышку корпуса, вынуть часо­
вой механизм, ударник и боевую пружину;
2) вращая головку
барабана
по часовой
стрелке, завести пруж ину механизма д о резкого
щелчка; при отсутствии щелчка
барабан вра­
щать доотказа, не применяя значительного у с и ­
лия; убедиться по сл уху в х о д е часов;
3) установить делен ие лимба
относительно
риски на корпусе часового механизма на время,
несколько меньшее необходим ого времени за;
медления;
4) вставить ударник с пружиной во внутрен­
нюю полость механизма и, надавливая пальцем
на направляющую шайбу ударника, сж ать б о е ­
вую пружину и добиться
сцепления ударника
с боевым взводом валика;
47
6 ) установить
точное
время
замедления
(в пределах от 6 часов до 16 суток), медленно
вращая лимб через окно по направлению вра­
щения барабана;
6 ) вставить механизм в корпус и, снова у б е ­
дивш ись в точности
установки замедления,
плотно завернуть крышку;
7) отвернуть пробку, завинтить с резиновой
прокладкой
запал
М Д -2 или
электрическую
контактную пробку;' в последнем случае взрыва­
тель превращ ается в замыкатель.
97. Взрыватель, установленный на время за ­
медления менее 6 часов, опасен.
Изменять время замедления м ож но только
при вывинченном запале.
98. О безвреж ивать мины зам едленного д е й ­
ствия со взрывателем Ч М В-16 м ож но, если до
конца у с т а н о в л е н н о е срока
замедления оста­
лось не менее 12 часов. В этом случае нужно
снять взрыватель с мины и вывинтить запал
М Д -2 или отключить источник тока, если взры­
ватель установлен с контактной пробкой.
99. Н е сработавш ий в заданное время взры­
ватель снимать категорически воспрещ ается; та­
кой взрыватель сл едует уничтож ать подрыва­
нием, вы ждав не менее б часов сверх установ­
ленного срока замедления.
Ш естидесятисуточны й часовой взрыватель
ЧМ В-60
Рис. 28. 60-суточный часовой взрыватель ЧМВ-60:
А — общ ий
нид;
В — п зр ы п а т е л ь оо
В — изры натель
сн яты м
с откры той
циф ерблатом ;
кры ш кой;
і — корп ус; 2— кры ш ка; 3 — скоба: 1 — закр еп и тел ьн ы й винт;
fl— р езп н о и а я
п рокладка; в — трубка; ? — вапвл
М Д -2: 8 — ц н ф е р б л о 'т ; ö — с т р е л к а ;
Ю — у д а р н и к : и — ш т и ф т с о б а ч к и ; іг —
п л а н к а . Ш — г н е з д о к л ю ч а д л и з а в о д к и м е х а н и з м а ; 14 — п р о б к а ;
16 — с о б а ч к а ; 16 — д у г о о б р а з н а « п р у ж и н я ; 17 — п о д с т а в к а д л я
циф ерблата;
18 — т р и б к а ;
19 — д о б а в о ч н ы е а у б ч а т ы е к о л е с а
100. Взрыватель (рис. 28) имеет такое
же
назначение, как и взрыватель ЧМ В’ 16 (ст. 93),
но устанавливается на более длительные сроки
действия — от 6 д о 60 суток. Отклонение от за-
данного срока замедления м ож ет быть в п р еде­
лах д о 10%.
Размеры взрывателя: длина — 115 мм, шири­
н а — 100 мм, высота — 110 мм. Взрыватель гер­
метичный.
48
4 За к. 807/736а
49.
101.
Взрыватель ЧМ В-60 состоит из металли­
ческого корпуса, крышки с о скобой и закрепи­
тельным винтом, часового механизма и запала
М Д -2.
Внутри, корпуса на трёх стерж нях укреплён
часовой механизм; на дн е корпуса имеется труб­
ка для помещ ения конца ударника и ввинчива­
ния запала М Д -2 и отверстие для завода часо­
вого механизма ключом (ключом служ ит закре­
пительный винт с квадратным гнездом в торце).
Оба отверстия’ в дн е корпуса закрыты навинтованными пробками с резиновыми прокладками.
К боковым
стенкам корпуса
приварены две
планки, за которые при закрытом корпусе заходя т лапки скобы, создаю щ ей при помощи за­
крепительного винта и резинового кольца проч­
ное и гер м етич н ое• соединение крышки с кор­
пусом.
Ч асовой механизм представляет собой м еха­
низм карманных часов с добавлением несколь­
ких пар зубчаты х колёс и барабана с мощной
заводной пружиной для увеличения времени хода
механизма
без
дополнительного завода пру­
жины. М еханизм смонтирован на д в у х пласти­
нах, соединённы х м еж д у собой тремя стер ж ­
нями-распорками. Н ад верхней пластиной вы сту­
пает конец оси одной из ш естерёнок, на который
насаж ена трибка (зубчатое колесо), передаю щ ая
вращение через промеж уточную зубчатую пару
к олесу, сйдящ ем у на общ ей с о стрелкой трубча­
той оси. Стрелка заж ата м еж д у двум я шайбами
и м ож ет от некоторого усилия пальцев руки по­
ворачиваться, не вращая зубчаты х колёс.
Ч ерез о б е пластины проходит ударник, на ко­
тором находится боевая пружина. Во взведён*'
ном положении ударник удерж ивается при по­
мощи собачки, западаю щ ей под действием про­
волочной дугообразн ой пружины в кольцевой
паз ударника.
Н ад верхней пластиной
на трёх подставках
укреплён циферблат с круговой шкалой, разме­
ченной на 60 делений, к аж д ое из которы х с о ­
ответствует суточном у х о д у часового механизма.
102. От заведён н ого и пущ енного в х о д ча­
сового механизма вращение через ряд зубчатых
колёс передаётся колесу, на одной оси с к ото­
рым находится стрелка.
П о истечении установленного времени стрелка
подходи т к ш тифту собачки и, упираясь ребром
своей уширенной части в штифт, начинает по­
степенно выводить собачку из кольцевого паза
ударника. При совпадении стрелки с нулём
ударник осв о б о ж д а ется , под действием боевой
пружины
накалывает
капсюль-воспламенитель
запала М Д -2 и вызывает взрыв капсю ля-детона­
тора.
103. Д л я приведения ^ взрывателя в боевое
полож ение нужно:
1) отвинтить закрепительный
винт, сдвинуть
в сторону ск обу и снять крышку;
2) перевести стрелку на делен ие 0 (если она
д о этого не находилась на этом делении);
3) вывинтить из зав одного гнезда пробку и
завести ключом
пружину часового механизма
доотказа; по мере приближения завода к концу
вращение ключа сл ед у ет производить о ст о р о ж ­
но во избеж ание обрыва пружины;
4) поставить стрелку на деление, соотв етст­
вую щ ее требую щ ем уся сроку замедления в с у т ­
ках;
50
4*
51
5 ) убедивш ись в х о д е часов, закрыть корпус
крышкой, поставить ск обу и затянуть закрепи*
тельным винтом;
6) завинтить d зав одное гн ездо пробку;
7) вывинтить из трубки пробку и, наж ав на
ж ало ударника деревянной палочкой или каран­
даш ом, взвести ударник на боевой взвод; при
этом д о л ж ен быть слышен лёгкий щелчок;
8 ) ввинтить в трубку запал М Д -2;
9) установить взрыватель в мину, вставив кап­
сю ль-детонатор в гн езд о запальной шашки.
П р и м е ч а н и е . Изменять время
только после, отвинчивания запала.
замедления
можно
104. О безвреж ивать мины зам едленного д е й ­
ствия с взрывателем ЧМ В-60 разреш ается
в
случаях, к огда д о конца установленного срока
зам едления осталось не менее 1 0 % этого срока.
О безвреж ивание производить снятием взрыва­
теля с мины и отвинчиванием запала М Д -2.
В отнош ении не сработавш их в заданное вре­
мя взрывателей Ч М В -60 сл ед у ет поступать, как
указано в ст. 99, вы ж дав не менее 10% времени
от установленного срока замедления.
Глава III
ПРОТИ ВО ТАН КО ВЫ Е М ИНЫ
Общ ие сведения
105. О сновную группу противотанковых мин
составляю т мины нажимного действия, предна­
значенные для выведения из строя танков (авто­
машин) путём перебивания гусениц (колёс); при
таком поражении танк теряет сп особн ость д в и ­
гаться, но его экипаж и вооруж ение остаю тся
невредимыми.
52
Мины этой группы взрываются от давления
на их крышку или щиток с силой в 200 700 кг.
Крышка мины, оседая, передаёт давление на
взрыватель и приводит в действие его ударный
(или воспламеняющий) механизм, вызывая взрыв
капсю ля-детонатора, запальной шашки, в гнездо
которой он вставлен, и всего заряда мины.
Д ей стви е некоторых типов противотанковых
мин направлено на пробивание брони танка сбоку
(ЛМ Г) или снизу (рычажные). Эти мины выво­
дят из стр оя экипаж и разрушают вооруж ение
и основные части танка (двигатель, передача
и т. д.).
106. В ес разрывного заряда противогусеничных мин рассчитан на полное перебивание г у с е ­
ницы при н аезде на всю площ адь мины или хотя
бы на её часть (не менее одной трети всей пло­
щ ади) и колеблется, в зависимости от рода
взрывчатого вещ ества, от 3,2 д о 6 кг.
В минах, предназначенны х для пробивания бро­
ни, имеющих кумулятивную выемку (пустоту),
благодаря которой энергия взрыва концентри­
руется и получает определённое направление в
виде узк ого луча, вес заряда ВВ сниж ается до
2 кг и менее.
107. П ротивотанковые мины взрываются авто­
матически при н аезде гусеницей на их корпус
или на замыкатели и специальные приспособле­
ния мины.
108. О бщ ие указания о порядке установки
противотанковых мин нажимного действия и з­
лож ены в «Наставлении для общ евойсковы х и
инженерных командиров по минированию и р аз­
минированию, 1943 г.».
109. О безвреж ивать противотанковые мины с
поврежденными корпусами не разрешается; такие
53
мины п одл еж ат уничтож ению на месте их ѵ с тя новки.
J
110.
На корпусах противотанковых мин ста-'
вится трафарет, в котором указы ваются усл ов ­
ное название изделия, номер снаряж ательного
завода, порядковый номер партии, го д (иногда и
мины
11 рецептура
Изготовления
снаряжения
Примерный трафарет мины ЯМ-5К
'
Я М -5 К
327
—
45 —
43
А /8 0
где:
*
Я М-5 К
527
45
43
Д/00
1I
— наименование мины,
— номер завода,
— номер партии,
— го д изготовления (1943),
наименование и состав взрывчатого
вещ ества.
Взрывчатые вещ ества имеют следую щ и е о б о ­
значения:
А/8Э — аммотол
8 0 : 20,
— аммотол
50 :50,
— тротил плавленый, порош кообразный
или в шашках,
Дт
— динамон Т,
ДН
__ динам он К,
Ф р .е — французская смесь,
е/за — аммонит,
— ш нейдерит,
нс
— ксилил.
А/50
Т
54
Противотанковая мина ТМ -35
111. Противотанковая мина ТМ -35 предназна­
чается для перебивания гусениц танков.
Мина взрывается при н аезде на неё гусеницы
танка или колеса бронемашины; мина дей ствует
безотказно при н аезде не менее чем на одну
треть её поверхности.
112. Мина Т М -35 снаряжена прессованными
тротиловыми шашками общ им весом 2,8 кг. Вес
снаряжённой
нины - 5 , 2
кг. Промежуточный
детонатор — тротиловая 400-граммовая шашка.
Размеры мины — 230 X 220 X 85 мм.
Мина ТМ -35М снаряж ается тротилом, аммотолом 5 0 : 5 0 или французской смесью путём за ­
ливки. Вес заряда — 4 кг. Общий вес мины —
7 кг. Промежуточный детонатор — специальная
цилиндрическая тротиловая шашка весом 250 г.
Размеры м ины - 2 3 0 X 220 X 115 мм.
113.
Противотанковая мина ІМ-«ээ (рис. z j )
состои т из металлического корпуса, разрывного
заряда и взрывателя.
К орпус мины состои т из следую щ их основных
частей: корпуса 1, крышки 2 корпуса, щитка 3,
болта 13 и гайки 14, внутренней коробки 4
с трубкой 12 и сп уск ового механизма (спуско­
вого рычага 5 с осью 8 и пружиной 11).
В передней стенке корпуса имеется отвеР'
стие, закрываемое откидной дверкой ,
для
вставления взрывателя. К этой ж е стенке при­
варены два шарнирных ушка 6 ручки
10.
Крышка соединена с корпусом двумя шарнирами
и двѵмя пгтпами, входящ ими в вырезы крышки.
Щ иток 3 из листового ж елеза толщиной i,ä
1,6 мм воспринимает и передаёт давление танка
через болт рычагу внутренней коробки. Своей
56
"*
3
И
la
в
э
Рис. 29^ПротнБотанковая"мнна;УШ-35:
4 — О бщ ий
вид;
Б — рагрез;
6 — с п у о к о в о й р ы ч а г ™ в - ш ^ м ^ н ° п в ѵ ~ в н ^ г' Р * н * я г
Я— ось
спускового
ры чага-
9
J I ™
01
7 — д верка
коробка:
трубки ;
» - каксюдь-дѳхояатор; го - аяряд ВВ; 'si - 250-г шашьГ^ ' 1
нижней плоскостью он опирается на гладкую
крышку коробки мины.
Внутренняя коробка приварена ко дн у корпуса
мины и передним срезом прилегает к стенке
корпуса. В задней стенке коробки имеется от­
верстие для закрепления трубки, а в боковых
стенках — отверстия для оси рычага; трубка
имеет сверху прорезь дл я чеки взрывателя. Спу­
сковой рычаг служ и т для выдёргивания боевой
чеки взрывателя. К ороткое плечо рычага п од
действием пружины
постоянно
находится в
крайнем верхнем полож ении, а длинное плечо
над прорезью внутренней трубки.
114. При н аезде гусеницей танка или колесом
бронемашины на мину Т М -35 давление пере­
даётся на щиток, который расплющивается и
через болт (или шплинт) передаёт давление на
короткое плечо рычага. Рычаг, вращаясь на оси,
длинным изогнутым
плечом
выдёргивает за
кольцо чеку взрывателя и осв о б о ж д а ет ударник,
что приводит к взрыву мины.
115. В подготовленную , как показано на рис. 61,
лунку устанавливаю т мину и в неё вставляют
взрыватель М У В с таким расчётом, чтобы
кольцо боевой чеки было обращ ено кверху и
свободн о находило на узкий конец рычага. К ап­
сю ль-детонатор дол ж ен входить в гнездо^ проме­
ж уточного детонатора б е з особы х усилий.
" П осле вставления
взрывателя отверстие за ­
крывают дверкой.
116. Д л я обезвреж ивания установленной в
минное поле мины Т М -35 нужно осторож но
снять маскирующий слой дерна, отодвинуть
дверку трубки в сторону д о полного открытия
отверстия, вынуть взрыватель и отвинтить запал
М Д -2.
' • •
57
П ротивотанковая мина
117.
ПЯЯ Г
...J
«
‘
М
Я М -1 1
П ротивотанковая мина Я М -5 п о е д м зн я
, ш
« в а н и я гусеницы танка
Я М -5 и зготовл яется в трёх вариан-
£ £ £ ■ * "
К 0І0ры х n “
Д н нам он п ли
а м м о т о л 8и :20
в д ву х основ­
н ы х
п акетах
п о 2,4 к г и д о
п олнительн о м и,17 к г
ЯМ-5К 600x167x160 7,8 5,0 Д и н а м о н п л и
То
кг в
а м м о т о л 80:20
в д ву х п аке­
т а х п о S ,4 к г
О у д л и ­
н ен н ы м
щ и тком
Рис. 30. Противотанковая мина ЯМ-5М:
А -О б щ и й
вид; Б — м и п а
о откр ы то й
кры ш кой;
х р ан и тельн ая тр у б о ч ва о чѳкой;
В — предо­
<_
2-
4-
к о р п у с
н аж и м н о й
брусок;
3-
ковы рек;
ввры ва-
ІГ х ь МУВ
в - ш п и л ь к а ;
в - ш иток;
Г -с у х а р ь ;
S - брикет,
9 — п р о к л а д к а ; 10 - п л а н к а ; ? І - ш а ш к а ; « _ к л и н д п * в а к р е п лен ия
ш аш ка;
13 -
п р ед о х р ан и тел ьн ая
трубочь»,
14
ч ека
(рис 93 0 )!ИНУ Я М ' 5 составляю т сл едую щ и е части
а) деревянный корпус, с крышкой; в передней
т е л я Г КОрПуСа имеется отверстие
для
взрыва-
б) нажимной брусок, прибитый сверху крышки;
1 Предложение Н . П . Б е л як о в а ,
в) козырёк с уступчатым вырезом
в
нижней
кромке;
П р и м е ч а н и е . В минах ЯМ-5М и ЯМ-5К козырек
выреза не имеет; в этих минах вырез сделан в отдельном
щитке, прибитом под козырьком.
г) фанерная прокладка, удерж иваю щ ая бри­
кеты (пакеты) с взрывчатым вещ еством от пере59
I
мещения при опрокидывании мины; прокладка
прижата двум я планками, прибитыми с внутоеа. 1
ней стороны к крышке;
1
д) сухарь — деревянная колодочка с отвер- ]
стием для направления взрывателя;
I
е) клинышек для закрепления промеж уточного
детонатора (шашки);
'і
ж ) заряд взрывчатого вещ ества в виде брике­
тов или пакетов в бум аж ной оболочке, покры­
той слоем битума или мастики;
з) промежуточны й
шашка);
детонатор
(тротиловая
и) взрыватель МУВ;
к) деревянная пробка, закрывающая отверстие
для взрывателя при хранении и перевозке минытонкая часть пробки служ ит шпилькой, встав­
ляемой в кольцо чеки взрывателя при установке
мины в б о ев о е полож ение.
120. При н аезде на нажимной брусок мины
гусеницеи
танка
или
колесом
автомашины
крышка мины разламывается, и давление через
брусок передаётся на козырёк. П оследний опускается вниз и своей нижней кромкой — а в минах Я М -5М и Я М -5К — кромкой щитка - на жимает на деревянную шпильку, вставленную в
кольцо чеки взрывателя; чека вы дёргивается и
осв о о о ж д а ет ударник, в результате чего проис­
ходи т взрыв мины.
121. П орядок установки мины ЯМ-5:
1) отрыть лунку по размерам мины; стенку со
стороны взрывателя отрывать наклонно, а не
отвесно; дёрн нарезать, как показано на рис. 322 ) установить мину в лунку; нажимной брусок
дол ж ен при этом возвышаться над горизонтом на
£ о см;
во
3) подготовить взрыватель М УВ, дл я ^ ч ею .
а)
отломить тонкую часть деревянной пробки
И полученную
шпильку вставить в кольцо чеки
взрывателя; б) надеть на шток ударника п редо­
хранительную трубочку (рис. 30, В) и закрепить
её чекой (гвоздём ), вставив последню ю в край­
нее отверстие штока; в) соединить запал М Д *с корпусом взрывателя;
4) придерживая пальцами боевую чеку и челу
предохранительной трубочки, вставить взрыва­
тель в отверстие передней стенки так, чтооы
деревянная
шпилька подош ла п о д
нижнюю
кромку козырька (в мине ЯМ -5) или щ и:ка
(в минах Я М -5М и Я М -5К); если взрыватель
входит в отверстие туго, то для его вставления
усилий не применять; мины с такими н едостат­
ками ставить не разрешается;
5) проверить п олож ение боевой чеки в штоке
ударника и остор ож н о снять предохранительную
трубочку, вынув предварительно её чеку;
6) тщ ательно
замаскировать мину; толщина
маскировочного слоя дёрна долж на быть в пре
делах 5— 8 см.
122. Снятие мин ЯМ -5 с минного поля произ­
водить кошкой и верёвкой длиною не менее
25 м. Сняв осторож н о с мины маскировочный
слой и зацепив за мину двум я лапами кошки,
нужно лёж а или из укрытия тянуть за веревку,
пока мина не б у д е т вывернута из лунки. Д о и з­
влечения взрыва геля надеть на шток уяарника
предохранительную трубку и вставить в кра
нее отверстие штока чеку (гвоздь).
123. Транспортировка мин ЯМ -5 производится
без дополнительной укупорки. Мины укладывать
на ребро парно, нажимными брусками внутрь.
Мины, улож енны е в кузов машины или в ва
гои долж ны быть расклинены.
Я ^ 5 180-200 ш т Т МаШИНУ 7КЛаДывается « « '
П ротивотанковая мина Т М -4 1 1
л/т
^М ина
™ ' 41 (рис- 31> пРадназначена для
гусеницы танка.
взрывается
посредством
взрывателя
Мина снаряж ена аммотолом 80 : 20.
Ьес снаряжённой мины около 5,5 кг. Вес за­
ряда взрывчатого вещ ества 4 кг.
Д иам етр мины 255 мм, высота 130 мм.
с ? ст? ит из металлического корпуса
ЛИТСЯ Ч Я п а г т 1 Ф0РМЫ’ ВНУТРИ КОТОРОГО H3X0ипй I Д Рп
взРывчатого вещ ества, и приваренн и с т ь н т і LCy КРЬІШКИ с гофрированными (волм ежлѵ imn
<аМИ' С вободн ое
пространство
W Ім У
Р УС0М И КРЬІШК0Й ВЫСОТОЮ около
61 возмож н°с т ь крышке опуститься при
н аезде гусеницы танка на мину и нажать на
Г с е Г м и н ы ’ пВЫЗЫВая этим его взрыв и взрыв
nnuL,
корпус вварен стакан, в котором
помещ ен промежуточны й детонатор — тротило“
в ес™ 75 г. В центре крышки, прот Л а п ^ ана’ имеется круглое окно для взрыва» Г лапках
л а п ^ ° с, 3ап
РЫВаеТСЯ прокладкой.
Пр° бкой на Ре зьбе или
на
резиноЕои
К орпус мины заполняют взрывчатым вещ е­
ством через окно, находящ ееся в дне или в бо-
ках7риГГ4. 32КРІ)ІВаЮЩееСЯ пробкой ™
1 Предложение П. Г. Радевича а Н. П. Иванова.
ги с . о і. Противотанковая мина ТМ-41:
А — о б щ и й вид; Б — раврѳэ;
1— корпуо;
2 — кры ш ка;
3 — диаф рагма;
і — ааряд;
б — 75-г
ш аш ка; б — стакан: 7 — взр ы ватель
М В -5; 8 — п р о б к а ; 9 — п р о ­
к л а д к а ; 1 0 — у ш к о ; 11 — р у ч к а ; 12 — п р о б к а н и ж н е г о о к н л .
Сбоку на корпусе имеется ручка из толстой
проволоки для переноски мины.
126.
Установку мины производить в сл едую ­
щем порядке:
а) подготовить лунку дл я мины, срезав и за ­
вернув дёрн, как указано на рис. 32, и устано­
вить мину;
б) отвинтить пробку в крышке;
63
если взрыватель не выпадет, его нужно извлечь
пальцами или плоскогубцами;
д ) отвинтить запал М Д -2;
е) ввинтить в мину пробку.
128. Мины ТМ -41 хранить и перевозить с
прочно завинченными пробками во избеж ание их
утери, оберегать от повреж дений корпуса и
окраски, сп особствую щ их появлению и быстрому
распространению ржавчины, приводящей к нару­
шению герметичности мины.
Противотанковая мина ТМ Б-2
Рис. 32. Установка противотанковой мины ТМ-41
в) подготовить взрыватель М В-5, ввинтив в него
запал М Д -2;
г) не нажимая на колпачок, вставить взрыва­
тель капсю лем-детонатором в гн ездо п ром еж у­
точного детонатора д о упора ниппеля в шашку;
д ) завинтить рукой или специальным ключом
пробку с резиновой прокладкой;
е) тщательно замаскировать мину дёрном.
127. О безвреж ивание мины ТМ -41 производить
следую щ им образом:
а) осторож но снять с мины маскировочный
слой дёрна;
б) извлечь мину из лунки, взяв её за борты
или за ручку;
в) вывинтить из крышки пробку;
, г) перевернуть мину вверх дном и слегка по­
трясти; взрыватель при этом д о л ж ен выпасть;
129. Противотанковая мина ТМ Б-2 (рис. 33)
предназначена для перебивания гусениц танков.
Мина снаряж ается аммотолом 80 : 20.
Вес разрывного заряда 4 — б кг. Вес снаряж ён­
ной мины 5— 7 кг. Д иаметр мины 275 мм, вы­
с о т а — 155— 160 мм. Мина водонепроницаемая.
130. Мина Т М Б -2 состои т из:
а) литого бум аж н ого корпуса цилиндрической
формы, состоя щ его из д в у х частей, склеенных
снаружи лентой, а изнутри четырьмя накладками;
поверхность корпуса внутри и снаружи покрыта
слоем битумной мастики, делаю щ ей корпус в о д о ­
непроницаемым; в минах, предназначенных для
снаряжения порошкообразным ВВ, внутри имеет­
ся картонная (литая) диафрагма, служ ащ ая для
образования м еж ду слоем ВВ и крышкой зазора,
обеспечиваю щ его прогиб крышки и нажим на
взрыватель;
б) заряда взрывчатого вещ ества, засы паемого
или заливаем ого в расплавленном состоянии
внутрь корпуса через заливочное отверстие в
дне (в минах первых выпусков заливочное отвер­
стие находится в крышке); заливочное отверстие
5
Зяк. 807/7363
0-5
г) взрывателя МВ-5;
д ) стеклянной пробки с резиновой прокладкой;
пробка ввинчивается в металлическую горло­
вину, впрессованную в крышку мины.
131. Принцип действия мины ТМ Б-2, порядок
её установки и обезвреж ивания и правила обра­
щ ения и перевозки те ж е , что и мины ТМ -41.
Противотанковая мина Т М Д -Б
2 те
Рис. 33. Противотанковая ыина ТМБ-2:
А — общ пй вид; Б — рвзрев;
8—л ен та: 3 —диаф рэгы а; 4 — вар яд ВВ; 5 — зал и воч­
н о е о т в е р с т и е ; 6 — 75-г ш а ш к а ; 7 - к а р т о н н ы й с т а к а н ; 6 — в з р ы ­
в а т е л ь М В - 5 ; 9 — п р о б к а с т е к л я н н а я ; 10 - п р о к л а д к а ; И — г о р *
л о в и н а ; 12 — к а р т о н н ы й к р у ж о к
1 — корпус;
после снаряжения мины закрывают картонным
кружком и заливаю т битумом;
в)
пром еж уточного
детонатора — тротиловой
шашки весом 75 г, помещ ённой в картонном
стакане в центре мины;
132. Противотанковая мина Т М Д -Б п р едн а­
значена для перебивания гусениц танков.
В мине применяется взрыватель М В-5.
Мина снаряж ается аммотолом, дннамоном или
аммонитом.
Вес снаряж ённой мины 7,5— 8 кг. Вес заряда
взрывчатого вещ ества 4,7— 5,5 кг.
Размеры мины 315 X 280 X 160 мм.
133. Мина Т М Д -Б (рис. 34) состоит из:
а) деревянного корпуса (ящика) из д осок тол ­
щиной 10 мм, соединённы х в Шип или г в о з­
дями; к дн у внутри корпуса прибит деревянный
брусок с упорами, м еж д у которыми установлен
промежуточны й детонатор;
б) заряда из д в у х брикетов (кирпичей) взрыв­
чатого вещ ества, заключённых в водонепрони­
цаемую бум аж ную оболочку, покрытую слоем
битума;
в) д в у х прокладок, удерж иваю щ их брикеты от
' выпадания из своих гн ёзд при переворачивании
мины; концы прокладок прибиты к стенкам кор­
пуса при помощ и треугольных брусков;
г) крышки, прибиваемой гвоздями после сна­
ряжения мины взрывчатым вещ еством, с наби­
тыми на неё тремя нажимными планками; крыш­
ка с внутренней стороны имеет пропилы, по ко5*
66
67
ной на узкую грань и имеющей сквозное отвер­
стие для капсю ля-детонатора;
е) взрывателя М В-5;
ж ) контрольного деревянного макета взрывателя ]^В"5і
Д л я переноски мины к её боковой стенке
прикреплена брезентовая ручка.
Мина окраш ивается в защитным или землистым
цвет для лета и белый для зимы.
134. Принцип действия мины Т М Д -Б тот ж е ,
что и мин ТМ -41 и ТМ Б-2.
135. У становку мины Т М Д -Б выполнять в сл е­
дую щ ем порядке:
а) подготовить лунку для мины, срезав и завернув дёрн, как указано на рис. 32, и устан о­
вить мину;
оо
б) вывести из пазов нажимных планок
дви ж к у и откинуть дверку;
в) подготовить взрыватель М В-5, ввинтив в
него запал М Д -2;
г) вынуть и з шашки деревянный макет и п оста­
вить на его м есто боевой взрыватель М В-5, не
нажимая на его колпачок; взрыватель дол ж ен
упираться ниппелем в шашку;
Рис. 34. Противотанковая мина ТМД-Б:
А — общ и й вид; Б — разрез;
1
корпуо; S — бруоок; 3 — упор; 4 — кр ы ш ка;
5 — н аж и м н ы е
планки; в — д в е р к а ;
7 — наж им ная
колодка;
8 — вадвнж ка;
о — брикеты ; ю — прокладка; и — треугольны й
брусок;
12 —
ш аш ка
200-г;
1 3 — в з р ы в а т е л ь М В - 5 ; 14 — б у м а ж н а я
о б о л о чк а
торым разламывается при н аезде танка; к с р е д ­
ней шарнирной планке-дверке снизу прибита на­
жимная колодка; дверка запирается задвиж кой,
входящ ей в пазы всех трёх нажимных планок;
д ) тротиловой шашки весом 200 г, поставлен­
68
д ) проверить зазор м еж д у нажимной колодкой
и взрывателем, для чего поставить шаблон
(рис. 35) над отверстием крышки и провести им
над взрывателем; в случае задевания шаблона за
взрыватель мину ставить не разреш ается.
е) осторож н о закрыть дверку и закрепить за ­
движ кой; если почему-либо дверка не стала на
место и задвиж ка не входи т в пазы, то усилий
для их досы лки на место не применять; мина
подлеж ит замене;
ж ) положить макет взрывателя на крышку
мины рядом с одной из нажимных планок и за ­
маскировать мину.
136. О безвреж ивание мины Т М Д -Б произво­
дить применительно к указаниям ст. 127. На ме­
сто извлечённого взрывателя М В-5 ставить д е ­
ревянный
макет взрывателя, который
перед
вставлением сл еду ет тщательно обтереть.
138. Мина П М З-40 в окончательно снаряж ён­
ном виде (рис.. 37 и 38) состои т из:
а) корпуса с зарядом взрывчатого вещ ества,
Рис. 37. Разрез мины ПМЗ-40
(О бозначения д е т а л е й
с н . п о д р и с . 38 )
Противотанковая мина П М З-401
137. Мина П М З-40 (рис. 36) предназначена
для перебивания
гусеницы танка, но м ож ет
устанавливаться и в качестве противопехотной.
Мина
взрывается о т
специального взрывате­
ля МВ'-З.
В ес снаряжённой ми­
ны около 6,5 кг, вес за ­
ряда (плавленого т р о ­
тила) — 3,2 кг.
Д иаметр по основа­
нию дна — 280 мм, выРис. 36. Противотанковая
с о т а — 120 мм. Мина
мина ПМЗ-40
герметична.
1 Предложение Б. М. Ульянова.
70
Рис. 38. Детали мины ПМЗ-40:
,
_ корпус; 2 -
21 — в ы р " е в ы ;
дно;
—
3-
п ро бка;
4 -
стакан; в - я м н * а ;_ в
- п а -
ж р ы ш в и Г в*— о т а в р о т я в
71
б) опорного кольца;
в) крышки с пружиной и замком;
г) взрывателя.
Д л я снаряжения и разряжания мины прила­
гаются ключ и скоба.
К орпус мины представляет собою штампован­
ную круглую коробку 1, в дн е которой имеется
закрытая пробкой 3 горловина; через п о сл ед ­
нюю мина снаряж ается взрывчатым вещ еством
В центре корпуса приварен стакан 4 для взрыва­
теля; для устранения вращения взрывателя к
дн у стакана приварена поперечная планка, вхо­
дящ ая в прорезь на д н е взрывателя.
Заряд ВВ 7 состои т из плавленого тротила*
французской см еси или аммотола.
На четырёх пальцах б, приваренных к корпусу
неподвиж но закреплено опорное кольцо 8, к ото­
р ое служ ит для связи крышки с корпусом мины,
н еп о д в и ж н о е закрепление кольца на корпусе
обеспечено тем, что четыре Г-образных паза' 9
в которые входя т пальцы 6, после надевания
кольца на корпус раскерниваются. Верхний край
кольца загнут внутрь и своим бортом 10 у д е р ­
ж ивает крышку 72. В борту сделаны* четыре вы­
реза 7 /, против которых устанавливают паль­
цы 1 / крышки в том случае, когда мина рабо­
тает как противопехотная.
Крышка 12 с пружиной 13 и замком 14 сл у­
ж ит и дл я передачи давления на взрыватель;
в ней имеется отверстие для взрывателя. Вокруг
этого отверстия расположены три малых отвер­
стия: отверстие а — дл я ключа 15, а два др у- ‘
гие
для установки скобы 16, поддерж иваю щ ей
лапки пружины 13 в разведённом положении при
вставлении взрывателя или при разряжании мины
ічрая крышки отогнуты наруж у и заведены под
борты 10 опорного кольца 8. Закреплённая на
внутренней стороне крышки пружина 13 входит
своими лапками в кольцевой паз замка 14 и
скрепляет замок с крышкой
(кольцевой паз
образован сваренными друг с другом деталями
замка — крышкой б и чашкой в). Замок 14 за ­
крепляет взрыватель в стакане и передаёт на его
головную часть давление от танка или человека.
В центре замка имеется квадратное отверстие,
в которое входит выступ втулки
взрывателя.
Д ва других отверстия на крышке ззмка явля­
ю тся ложными: при попытке противника вос­
пользоваться этими отверстиями, чтобы обезв р е­
дить мину «отвинчиванием» замка, произойдет
срабатывание взрывателя (ст. 139) и взрыв мины.
139, Взрыватель М В-3 (рис. 39) состоит из
корпуса с ударным механизмом, стакана с дето---------------------------------------------------82 , S - Ѳб ...................................
—
■
S3-.91
Рис. 39. Взрыватель МВ-3 к мине ПМЗ-40:
2— корпус;
t — втулка; 3 — вы ступ; 4 — ш ар и к; б — ж естян ы й
к о лп ач о к; С — у д ар н и к ; 7 — ж ал о ; « — к о льц ево й пав; 9 — п р у ­
ж ина;
10 — д о н ы ш к о ;
И — стакан;
1» — п р е д о х р а н и т е л ь н ы *
к о л п а к : 1S — д е р ж а т е л ь ; « — п р о м е ж у т о ч н ы й д ѳ т о я п т о р ; 16 —
к а п с ю л ь - д е т о н а т о р М -1
N
73
натором и предохранительного колпака с д е р ж а ­
телем.
Высота взрывателя б е з предохранительного
колпака 85 мм, диаметр 36 мм. В ес взрыва­
теля 340 г.
К орпус 7 представляет собою стальной ци­
линдр, внутри которого имеются кольцевая и
дв е вертикальные выточки; в первую шарики
выпадают при срабатывании взрывателя от д а в ­
ления, во вторые — от повслачийания втулки
взрывателя. В корпус взрывателя вставлена
втулка 2 , оканчивающаяся вверху квадратным
выступом 3.
Внутри втулки помещ ается ударник 6 с ж а ­
лом 7 и пружиной 9. Ударник удер ж и вается во
взведённом полож ении двум я шариками 4, вхо­
дящ ими в кольцевой паз 8 ударника и в отвер­
стия в стенке втулки 2. С корпусом втулка с о ­
единена тонким ж естяны м колпачком 5, припа­
янным к обеим деталям. Снизу в корпус взры­
вателя ввинчено доныш ко 10.
На корпус взрывателя навинчен стакан 11,
внутри котор ого находится промежуточны й д е т о ­
натор 14 (тетриловая шашка весом 25 г) с капсю ­
лем-детонатором (М -1) 15 накольного действия.
При переноске и транспортировке на взрыватель
надевают предохранительный колпак 72, крепя­
щийся на корпусе взрывателя при помощ и д е р ­
ж ателя 13 и служ ащ ий для предохранения кол­
пачка 5 от смятия и преж деврем енного срабаты­
вания взрывателя.
140. При н а езд е гусеницы на мину пальцы 17
(рис. 37), опирающ иеся на борт опорного коль­
ца 8, под тяж естью танка прогибаются, и крыш­
ка 12 вм есте с Замком 14 опускается вниз. Д а в ­
ление гусеницы передаётся на головную часть
74
] вчоывателя. М еталлический колпачок 5 взрывасминается, и втулка 2 вместе с ударниf0M 6 опускается вниз. К огда отверстия во
і втѵлке совпадут с кольцевой выточкой на кор■' пѴсе, шарики 4 выпадут в кольцевой паз и о с ­
вободят ударник.' П оследний п о д действием
пѵжины наколет капсю ль-детонатор и вызовет
взрыв тетриловой шашки и разрывного заряда
I теля
' ***141. Установку мины против танков произво­
дить в следую щ ем порядке:
1
а) установить крышку мины так, чтобы паль­
цы 17 находились на борту 10 опорного кольца о
в-крайнем л е в о м положении (вблизи упора);
если крышка не леж и т своими пальцами на бор­
ту опорного кольца, то е ё н уж но приподнять и
повернуть влево д о упора пальцев крышки в
упоры на концах секторов борта;
б) развести перья пружины крышки пальцами
пуки или при помощи ключа 75; ключ вставите
В отверстие а (см. рис. 38), поворотом
вправо
отвести сначала о д н о перо пружины 13 и закре­
пить одной ножкой скобы 16, затем поворотом
влево отвести второе перо и закрепить в горой
ножкой скобы;
в) установить взрыватель со снятым колпаком
в стакан мины так, чтобы планка на дн е ста­
кана вошла в поперечный паз взрывателя;
- г) закрепить взрыватель замком, установив замок в отверстие крышки таким образом, чтобы
квадратный выступ втулки вошёл в отверстие
замка; затем удалить скобу; лапки пружины
охватят шейку замка и прочно свяж ут его с
крышкой мины.
П р и м е ч а н и е . При установке замка категорически
запрещается производить сильные нажимы или удары
замку и по крышке мины.
142. Установку мины П М З-40 против п е х о т » !
производить с разрешения начальника и н ж е н Я
ных войск армии. В отчётной карточке (фоЬмѵ
л я ре) делать об этом отметку.
ід
П орядок установки мины против пехоты от пи
Л1е іУ ? п °Т по'Рядка Установки против танков 1
(ст. 141) следую щ им :
4
в
П о п. «а»: пальцы 77 дол ж ны находиться ні
борту опорного кольца в крайнем п р а в о м по
лож ении (вблизи вырезов 77).
П осл е выполнения излож енного в пунктах «б*
Г
” <<г>> (ст- І41) н уж но установить мину в по­
лож ение, опасное для пехоты, для чего повооапалш
ы КР77Шпогг
РаВ° опорного
(Д° выРезо
в )> ’опустить
пальцы
77 под В£борт
кольца;
крышка
б у д ет опираться непосредственно на головную
человекаРЫВаТеЛЯ; взрыватель сработает от веса
щим3 образомТаНИе МШШ ПР°ИЗВ0ДИТЬ сладуюа) вынуть замок из отверстия крышки
мины
к г е п и т Г и х Т 4 0 “ Раздви н Уть лап™ пруж ины , за'
крепить их в крайнем положении скобой и вы­
нуть замок, ни в коем случае не доп уская его
поворачивания в ту или другую сторону;
б) вынуть взрыватель из мины, надеть п р едо­
хранительный колпак и закрепить его держ ателем .
П ротивотанковая летаю щ ая мина ЛМ Г 1
няет™ Л ®™ю щ ая мина
пяется
дл я
вывода
Л М Г (рис. 40) приме-
танков и бронемашин из
жеРниемРаэ3К ж аИеМ бРМИ Н В00РУжешя и П°Р*'
Мина пробивает броню толщ иною д о 100 мм.
1 Предложение И. П. Галицкого.
Рис. 40. П р о т и в о т а н к о в а я л е т а ю щ а я м и н а ЛМГ:
, _
1
мина; 2мив<1’ *
хвостовик;
j _ станок; в — стой ка
* ~ взРы ватѳпь У
1
Вес комплекта мины — 10 кг; вес разрывного
3аНаивыго2днейш ая
дальность
полёта
мины
20— 25 м при вы соте полёта около 1 м.
М ину м ож н о устанавливать как для автомат ческого действия, так и для управления вручную.
145. Комплект мины состоит из:
а) собственно мины с хвостовиком и ин р
ционным взрывателем, помещённым внутри х
стовика;
б) мортирки;
в) патрона;
.т .
г) станка с упрощенным взрывателем У в ,
д) принадлеж ностей.
Мина (рис. 41, А ) представляет собою ж естяный цилиндрический корпус, внутри которого
находится заряд взрывчатого вещ ества (т Р ° ™ а )>
имеющий в головной части кумулятивную п усто­
ту, концентрирующ ую и направляющую энергию
взрыва. Спереди корпус имеет коническии к ол­
пачок (наконечник), а с з а д и — коническии под
дон, к котором у привинчен хвостовик, п р е д ­
ставляющий собою трубку со стабилизатором из
77
четырёх металлических перьев на конце. Х восто­
вик обеспечивает устойчивость мины в полёте.
Взрыватель инерционного действия находится
в хвостовой части мины и состоит из ударника
с ж алом , предохранительной пружины, отжи*
мающей ударник о т капсю ля-детонатора, кор­
пуса, капсю ля-детонатора, пром еж уточного д е ­
тонатора и предохранительной чеки.
Взрыватель закреплён в хвостовике и п осто­
янно находится в мине, вм есте с которой и
перевозится.
Мортирка (рис. 41, Б) представляет собою
трубку, казённая часть которой имеет утолщ е­
ние с продольным и поперечным кольцевым па­
зами для соединения с втулкой станка при
помощи выступа, входящ его в пазы. В к азён­
ную часть мортирки вставляется патрон с вышибным зарядом ды много пороха в 15 г и кап­
сюль-воспламенитель.
Станок состоит из доск и, являющейся о сн о ­
ванием, и металлической
скобы,
скреплённых
м еж д у собой болтами. К скобе, п од углом 6
к доск е, приварена втулка с выступом, выпол­
няющим роль замка для мортирки. Станок
укрепляют в грунте деревянными колышками.
К внутренней стороне скобы наглухо прикре­
плён взрыватель У В (б ез капсю ля-детонатора), от
чеки которого отводится проволока, огибающ ая
одн у из д в у х стоек, укреплённых на доск е по
обеим сторонам скобы. При установке мины про­
волоку при помощ и предохранительного гвоздя
прикрепляют к стойке; этим исключается в оз­
можность случайного выдёргивания чеки взрыва­
теля при установке мины.
П ринадлеж ности к мине состоят из деревян­
ных кольев длиною 50 см с прорезью в Еерхией
79
части и натяжной проволоки длиною 25 м, укла­
дываемой при установке мины в прорези кольев,
и дв ух колышков для крепления станка. .
146.
П орядок установки мины для автомати­
ческого действия (рис. 42):
Рис. 42. Установка мины Л М Г для автоматического
действия:
1, S, 3, 4 -
копы ш ки
1) отрыть ровик глубиною 25— 30 см, шири­
ною 15— 20 см и длиною ‘около 70 см с гори­
зонтальным дном; ровик по длине располагать
поперёк предполагаемого направления д в и ж е­
ния танков противника; в сторону полёта мины
грунт срезать в виде аппарели;
2 ) установить в ровик станок, забив колышки
в грунт;
3 ) вставить в мортирку патрон, совмещ ая
паз мортирки с выступом втулки, ввести мор­
тирку во втулку станка и повернуть в сторону
на 90— 120°;
4) забить в ряд колья / , 2, 3 и 4 на рассто­
яниях, указанных на рис. 42; кол 4 сл ед у ет о т ­
носить на 0 ,6 — 0,7 м от линии полёта мины
в сторону ож идаем ого появления танков про­
тивника;
«о
5)
вставить в отверстие, имею щ ееся в стойке,
предохранительный гвоздь так, чтобы он п рохо­
дил и сквозь петлю проволоки, идущ ей от чеки
взрывателя УВ и оканчивающейся кольцом;
привязать один конец натяжной проволоки,
идущ ей от взрывателя к кольцу, а дрѵгой —
к колу 4 и улож ить её в прорези пром еж уточ­
ных кольев, натянув её настолько, чтобы не было
провисаний м еж д у кольями;
7) надеть мину трубкой хвостовика на мор­
тирку;
8 ) замаскировать подручными средствами всю
установку;
9) осторож н о, не натягивая проволоки, вы­
дернуть предохранительный гвоздь из стойки;
10) вынуть предохранительную чеку нз инер­
ционного взрывателя.
Во время выполнения последних дв ух опера­
ций впереди, на линии полёта мины, никого не
дол ж н о быть.
147. При н аезде танка на лю бой участок на­
тяжной проволоки чека взрывателя УВ вы дёр­
гивается и о св о б о ж д а ет ударник, который раз­
бивает. капсюль-воспламенитель
патрона.
От
давления пороховы х газов мина получает по­
ступательное движ ение, и при ударе мины о кор­
пус танка ударник своим жалом накалывает кап­
сюль-детонатор, и мина взрывается, разрушая
броню и поражая экипаж.
148. Установка
мины
(станка,
мортирки),
управляемой вручную (рис. 43), производится
так ж е, как и мины автоматического действия.
В этом случае натяжную проволоку проклады­
вать по поверхности грунта (без колышков) от
мины к бойцу,
находящ ем уся
в укрытии
(в окопе).
. ,
6
Зак. 807/736а
81
САМ ОДЕЛЬНЫ Е
ПРО ТИ ВО ТАН КО ВЫ Е
М ИНЫ
150. Д ополнительно к минам заводск ого и зго­
товления при наличии взрывчатых веществ или ар­
тиллерийских снарядов и взрывателей противо­
танковые мины могут изготовляться непосредст­
венно на местах силами войсковых частей.
Противотанковая рычажная мина П РМ 1
151. Рычажная мина П РМ (рис. 44) приме­
няется для подрывания днищ танков с одновреРис. 43. Установка мин ЛМГ, управляемых вручную:
h 2> , -
ори енти ры ;
Лі
1 и
.№
2-
бойпы
Д л я обслуж ивания к аж дой мины (H^ r Pynnb’
мин) назначать дв ух бойцов,
Г]Р0
первый ведёт наблю дение, а номер
команде первого выдёргивает Ч“ У взрывателя.
л ля ведения точной стрельбы по танкам ла
ранее выбираются на местности ^ е н т и р ы пр
приближении к которым п е р е д н е й ч а с т и
танка первый боец п одает сигнал, а второйі рыв
Гом дергает за натяжную проволоку и произвоАИМ и н н оее поле, управляемое вРУ™ую. 8 ®
няет манёвра нашей боевой техники (танков,
аР{4 9 Л Мины Л М Г ц ел есообр азн о применять на
дорогах и в узких проходах, а такж е для
р
крытия командных и н а б л г о д э т ^ н ы х
п одход о в к населённым пунктам и переправа
чеоез водные преграды (к мостам).
Мины Л М Г устанавливают в сочетании с д р у­
гими противотанковыми препятствиями для
полнения и усиления их.
Рис. 44. Противотанковая рычажная мина ПРМ*
А — из
вакп тн цка;
В — ив досок; В — из полосового ж ел еза;
Г — креплени е
ры чага
к брусу;
Д — крепление колодки и
заряда;
і — поворотны й брус;
2 — ры чаг; з — бобы ш ка; і —
варяд; б — взры ватель М У В
1 Предложение Л. В. Абрамова.
менным разрушением системы управления и по­
ражением экипажа.
Мина изготовляется в полевых условиях из
подручных материалов — досок , ж ер дей , накат­
ника. В зв од сапёр за 5 часов м ож ет изготовить
мин на 1 км фронта при установке в один
ряд.
*
,
152. Рычажная мина состоит из:
а) поворотного бр_уса из пластины или накат- •
ника, стёсанного на половину диаметра по всей
длине или только в средней части с оставле­
нием концов круглыми для бол ее у д о б н о го
и
прочного прикрепления к торцам бруса рычагов;
б) дв ух рычагов из досок , ж ер дей или б р у с­
ков длиною 4 0 — 45 см, обрезанных с внешнего
конца под углом в 60°;
в) дв ух к олодок, сделанны х из обрезков ^до­
сок с бобышками для вставления взрывателей;
г) заряда из нескольких тротиловых шашек
общ им весом не менее і кг;
д) взрывателя М УВ.
К олодку прикрепляют к торцу рычага гвоз­
дями так, чтобы один конец её был совмещ ён
с краем торца, а другой выступал за торец.
К к олодке привязывают тротиловые шашки и
деревянную бобы ш ку с отверстием, в которое
вкладывают взрыватель М УВ, закрепляя его
клинышком. Ч еку
выдергивают при помощи
шпагата, привязываемого к гвоздю , вбитому в
рычаг вблизи его конца.
153. При н аезде танка на мину бр ус повора­
чивается
горбом вниз
и вскидывает 'рычаги
вверх, поднося один из зарядов к днищ у танка,
(рис. 45). П р одолж ая движ ение, танк нажимает
днищ ем на заряд, в результате чего прибитая к
торцу колодка поворачивается и выдёргивает
I
Рис. 45. Положение рычажной мины
при наезде танка
П РМ
чеку. В момент взрыва заряд прилегает к дни­
щ у примерно п од местом водителя.
154.
Рычажные мины
устанавливать
рыча­
гами в сторону противника на расстоянии 2 -м
одн у от другой.
Установленные мины тщательно маскировать.
Летом поворотный брус укладывать под надре­
занный с одной стороны слой дёрна, прикрызающий мину от наблюдения со стороны против­
ника. Зимой установку рычажных мин можно
производить под снегом
на глубине до 20—
25 см или непосредственно на снеж ном п о ­
крове с лёгкой присыпкой снегом для маски­
ровки.
Противотанковые мины из зарядов ВВ
и снарядов
‘155. Д л я устройства
противотанковой мины
н а т я ж н о г о действия, предназначаемой как
для перебивания гусеницы, так и для разрушения
донной брони танка и поражения его экипажа,
заряд весом 10— 15 кг помещ ают в деревянный
ящик или плотно завёртывают в ткань и перевя­
85
84
зывают “шпагатом. Д л я герметичности оболочка
заряда дол ж н а покрываться битумом или см о­
лой.
В запальную шашку 'заряда
вставляют кап­
сю ль-детонатор взрывателя М У В или ВПФ (иног­
да два взрывателя), прикрепляемого при по­
мощи шпагата или проволоки к заряду. К чеке
или цанге взрывателя привязывают проволоку, от­
водят е ё в сторону дви ­
жения танка и привязы­
вают к колу, возвыш аю­
щ емуся над поверхностью
земли
на
5 5 — 70
см
(рис. 46).
При таком расп ол ож е­
нии заряда и кола взрыв
мины произойдёт п од тан­
ком. Заряд дол ж ен быть
расположен заподлицо с
поверхностью
земли
и
тщательно замаскирован.
При
маскировке заряда
наблюдать за тем, чтобы
выступающая часть удар­
ника не засыпалась зем ­
з
лёй.
Земля позади кола дол­
жна быть разрыхлена на
всю глубину его забивки,
IZ
чтобы от напора танка
Рис. 46. Противотанковая кол не ломался, а откломина натяжного действия нялся вперёд и выдёрги­
□з 122-мм снаряда:
вал из взрывателя чеку.
холь мувЯпли впф; з8—**оя
Н едостатком мины яв­
86
ляется трудность маскировки кола. П оэтом у эти
мины устанавливать лишь на местности, покры­
той высокой растительностью, а такж е под
водой при минировании бродов.
156.
В качестве зарядов для противотанковых
мин натяжного
действия
можно применять
фугасные и осколочные артиллерийские снаряды
калибра 105 мм и выше (см. рис. 46).
И з снаряда, предназначенного для мины, д о л ­
ж ен быть вывернут взрыватель (трубка), в о б ­
разовавш ееся очко вставлена и закреплена кли­
нышками тротиловая шашка весом 75 г или, если
очко малого размера, насыпан измельченный
тротил. К снаряду дол ж на быть привязана доска.
В приготовленный снаряд вставляют взрыватель
М У В и с помощью деревянной колодки прикре­
пляют к доск е. На рис. 47 показан снаряд, п од­
готовленный для установки в качестве противо­
танковой или противопехотной мины, дей ствую ­
щей от натяжения.
Взрыватель -МУВ вставлять в очко снаряда на
месте установки с применением предохранитель­
ной трубочки и чеки (см. ст. 121 п. 3 б).
Рис. 47. Подготовка (снаряжение) снаряда для установки
в качестве противотанковой или противопехотной мины
натяжного действия:
1 — р и а т ія л - S — в а т э я і : 8 — 75-г і с а ш к а :
вател ь
М У В;
б — чека;
7 — колодка;
і -
нвсляп ня;
8— ш п агат;
5 — взры ­
8— доска
87
157.
Взрыватели (трубки) снарядов вывинчи­
вать специальными ключами с соблю дением мер
п редосторож ности, необходим ы х при обращении
с взрывчатыми вещ ествами. Взрыватели закреп­
лены стопорными винтами, поэтому сначала о т ­
винчивать винты, а затем взрыватели. Вывинчи­
вание взрывателя производят два бойца: один
удерж и вает снаряд от поворачивания, другой
вывинчивает
взрыватель.
При
отвинчивании
взрывателя ударять молотком
или чем-либо
другим по рукоятке ключа воспрещ ается.
На месте работы по вывинчиванию взрывателя
разреш ается иметь не б о л ее одн ого снаряда.
Работы по подготовке снарядов долж ны про­
изводиться на складах (армейских и фронтовых)
в специально оборудованны х в отношении б е з ­
опасности местах и только подготовленными
командами, хорош о знающими устройство снаря­
дов и правила обращ ения с боеприпасами.
Вывинченные взрыватели завёртывать в бума­
гу, аккуратно укладывать в ящики и передавать
на артиллерийские склады.
153.
Артиллерийские
снаряды
м огут' быть
применены и для устройства прот ивотзнковых
мин н а ж и м н о г о действия, предназначенных
главным образом для перебивания гусениц.
Д ля таких мин вывинчивания взрывателей из
снарядов не требуется.
Д л я перебивания гусеницы средн его и тя­
ж ёлого танка берётся один снаряд калибра
120 мм и выше или пять-шесть снарядов ка­
либра 76 мм.
159.
Снаряды укладывают горизонтально на
дн о подготовленной
по размерам
снарядов
ямки в один или два ряда. На верхние снаряды
кладут в качестве взрывателей о дн у или две
противопехотные мины П М Д -б (ст. 162), обра­
щённые своими взрывателями в противополож ­
ные стороны (наруж у). В случае применения
крупнокалиберных снарядов добавляют несколь­
ко тротиловых шашек, укладываемых в качестве
промеж уточного детонатора под той частью мин
П М Д -6, г д е находятся их собственны е заряды.
Величина пром еж уточного детонатора, вклю­
чая и' заряд мины П М Д -6 (200 г), приведена в.
таблице:
К азгибр
сн ярада
В м а
3 7 — 76
80— 100
0,2
0,4
100-150 150— 200 200— 3Ö0 noo— 400
І
Более
400
Вес проме­
ж уточного
детонато­
ра в к г .
0 ,6
o.fi—
-1 ,0
1— 2
2—3 Более
3
1
Выравнивание мин П М Д -6 производят п о д ­
кладыванием деревянных брусков
или подсы п­
кой зем л и -в промеж утки м еж ду снарядами
и
плотной утрамбовкой её. Оставлять сквозные
воздуш ны е или земляные промежутки
м еж ду
минами П М Д -6 и шашками, м еж д у шашками и
снарядами, а так ж е м еж ду отдельными снаря­
дами в рядах нельзя, гак как это м ож ет при­
вести к неполному взрыву мины.
Примерное располож ение элементов противо­
танковой
мины
из
снарядов
показано
на
о ис 48
По этому ж е образц у могут быть устроены
противотанковые мины и из шашек взрывчатого
вещ ества и авиабомб.
•
89
Рис. 48. Противотанковая мина нажимного действия
артиллерийских снарядов:
А — мина
1
снаряд;
иа
76-м м
сн арядов;
Б — м ина
ия
152-м м
на
сн аряда;
грунт;
В — м и л а П М Д - 6: 3 — д е р н : 4 — у п л о т н е н н ы й
5 — т р о т и л о в ы е ш а ш н и п о 4ÜU г
Взрыв мины происходит при н аезде танка гу­
сеницей на противопехотные мины (хотя бы на
одн у из них).
160.
П ротивопехотны е мины П М Д -6 , в сл у­
чае применения их в качестве взрывателей про­
тивотанковых мин нажимного действия, и згото­
вляемых из артиллерийских снарядов, долж ны
подвергаться предварительной переделке для
увеличения давления, необходим ого для их сра­
батывания, и, следовательно, для обеспечения
безопасности при их установке.
П еределка мины заключается в устройстве
предохранительных приспособлений в виде:
90
а) д в у х деревянны х колодочек, прибиваемых
одним или двумя гвоздями к передней стенке
мины (рис. 49^ или
б) д в у х
гвоздей тол­
щиною 2,5— 3 мм или
деревянных шпилек тол ­
щиною 6— 8 мм, забивае­
мых в ту ж е стенку.
К олодочки, гвозди или
деревянные шпильки -за­
бивают на высоте,
печивающей зазор в 1—
2 мм м е ж д у опущ енной рИСі 49. переделка мины
крышкой и заплечиками
ПМД-6
чеки вставленного в мину взрывателя М У В. П р о в е р к у зазора производить взрывателем с макетом запала М Д -2.
161.
Помимо использования в противотанковых
минах, изготовляемы х из снарядов, мины ГІМ Д-о
в качестве взрывателей могут быть применены
и для приведения в боевое состояние табельных
N противотанковых мин, в случае порчи их взры­
вателей или вмерзания мин в грунт. В этих слу­
чаях мины П М Д -6 устанавливаются на оживляе-
Рис. 50. Оживление противотанковых мин ЯМ-5 нало­
жением противопехотных мин ІІМ Д -о:
1 — м и в а Я М -5;
2— мины
П М Ц -0
•91 '
мые мины попарно, взрывателями наруж у, как
показано на рис. 50. Противотанковые мины
с испорченными взрывателями и корпусами сдви ­
гать с места или переворачивать воспрещ ается.
П одготовк у мины П М Д -6 для установки в ка­
честве взрывателя производить в соответствии
с указаниями ст. 160.
Глава
IV
П РО ТИВО П ЕХОТН Ы Е М ИНЫ
Противопехотны е деревянные мины П М Д -6,
П М Д -7 и П М Д -7ц
162. Мины П М Д (рис. 5 !) предназначены для
поражения пехоты и кавалерии противника при
нажатии на крышку мины.
163. Мины состоят из следую щ их основных
частей: а) корпуса, б) крышки, в) взрывателя
М УВ с Т-образной чекой, г) тротиловой шашки,
вкладываемой в корпус мины, д) пробки (только
в мине П М Д -7ц ). На 25 мин прилагается у ста­
новочная чека с мотком шнура длиною 8 м.
В минах П М Д -6 флаконного снаряжения заряд
из динамона или порош кообразного тротила за­
ключён в плоский стеклянный флакон, ул ож ен ­
ный в корпус мины. Д л я установки^ взрывателя
внутри флакона имеется запальный стаканчик;
место соединения стаканчика с горлышком фла­
кона загерметизировано мастикой.
К орпус мины П М Д -6 (и П М Д -7) представляет
собой прямоугольную
деревянную корооку с
круглым отверстием в передней стенке для взры­
вателя. С корпусом шарнирно соединена крышка,
имеющая в передней стенке прорезь, в которую
при закрытой крышке входит шток ударника;
при этом передняя стенка крышки опирается на
заплечики перевернутой Т-образной чеки взрыва­
теля, вставляемого в отверстие корпуса.
К орпус мины П М Д -7ц , изготовленный из ц е­
лого куска дерева, имеет сквозное отверстие
двѵх диаметров: отверстие больш его диаметра
предназначено для буровой шашки, отверстие
меньшего диаметра — для ^Р™ *аІ ел.яп м п 7
й
164.
Установку
мин
П М Д -6,
П М Д -/
И
П М Д '7ц производить в следую щ ем порядке
(рис. 51, Л);
Характеристика мин
Тип м а л ы
Д анны е
Вес ш аш ки в г . .
Вес неснаряж енн о й мины
в г .
Размеры в мм . .
92
П М Д -7Ц
Ш Щ -б
П ЗЩ -7
200
75
75
380
202X 90X 39
250
172X 48X 36
230
185X 34X 50
н и н н
Рис. 51. П р о т и в о п е х о т н ы е д е р е в я н н ы е мины :
А - НМД-G; Б - ПМД-7: В - ИМД-Тц;
тонагор,
и о во ч п аа чока
со
ш пуром
93
1) вложить в корпус мины шашку (если она
не была влож ена заблаговременно);
2 ) вырыть в грунте (снегу) ямку по размерам
мины;
3) подготовить взрыватель М У В , для чего
взвести ударник, вставить Т-образную чеку и
ввинтить в корпус взрывателя запал М Д -2;
4) поднять крышку мины, вставить
взрыва­
тель в отверстие корпуса, введя капсю ль-дето­
натор в запальное гнездо шашки; заплечики
чеки долж ны при этом находиться внизу, под
штоком ударника;
5 ) поставить мину
с открытой крышкой
в
ямку, полож ить на передню ю стенку корпуса
вдоль взрывателя установочную чеку и закрыть
крышку; установочная чека дол ж на войти в
прорезь передней стенки крышки и своим ушком
высовываться наружу; распустить моток шнура,
привязанный к чеке;
6 ) замаскировать мину травой, листьями или
тонким слоем д о 2 см земли;
7 ) с расстояния 5 — 6 м вытащить за шнур
установочную чеку; крышка при этом опустится
на заплечики боевой чеки, и мина б у д ет готова
к действию.
165. П о д тяж естью наступивш его на мину че­
ловека или коня (а такж е при н а езде повозки
или автомашины) крышка опускается, нажимает
на заплечики боевой чеки и вы дергивает её,
о св обож да я
ударник.
П оследний
накалывает
капсюль-воспламенитель и вызывает взрыв кап­
сю ля-детонатора и всей мины.
166. Разминирование местности, заминированной минами П М Д -6, П М Д -7 и П М Д -7ц , производится п роездом по минному полю танков или
прокатыванием - дорож ны х катков (на розной
местности), а так ж е взрыванием зарядов взрыв­
чатого вещ ества.
Катки и танки применяются лишь в тех сл у­
чаях, к огда на местности нет противотанковых
^ С н я ти е мин П М Д -6, П М Д -7 и П М Д -7ц вруч­
ную воспрещ ается.
167. Д л я хранения и перевозки деревянные
противопехотные мины укладывают в укупороч­
ные ящики или ящики-решётки, по 100 штук в
кажды й.
Установочные и боевы е чеки и шнуры уклады ­
вают в корпусы дв ух мин; на эти мины наклеи­
вают ярлыки с указанием влож ения.
Противопехотная осколочная мина заграж дения
ПО М З-2
168. Мина (рис. 52) .предназначается для ми­
нирования местности
с целью поражения пе­
хоты и кавалерии противника осколками в ра­
ди усе д о 25 м.
Взрыв мины происходит от выдёргивания б о е ­
вой чеки взрывателя при задевании ногой за
натяжную проволоку.
Вес комплекта мины около 2 кг.
1 6 9 .'М ина П О М З-2 состоит из чугунного р еб­
ристого корпѵса, тротиловой
буровой шашки,
взрывателя М УВ, натяжной проволоки с караби­
ном, установочного колышка и колышка растяжки.
Внутри корпуса имеется канал дв ух диамет­
ров _ больш его диаметра для буровой шашки и
меньшего для взрывателя М УВ.
170. Снаряжение мины П О М З-2 производится
на месте установки.
В корпус мины вкладывают буровую шашку
запальным гнездом вперёд, а корпус широким
95
94
П ротивник
CSs< r
-у*
Рис. 53. Схема установки мины ПОМЗ-2 с двумя ветвями
натяжной нити с карабином
Рис. 52 Мика ПОМЗ-2 и схема её установхи:
’1
!%
=
‘T
7 — колышек
t t S J B
растяж ки
b X
X
r
отверстием насаживают на прочно вбитый в
грунт установочный колышек так, чтобы шаш­
ка была плотно заж ата в канале. В верхнее от­
верстие вставляют
взрыватель, причем кап­
сю ль-детонатор дол ж ен
войти в капсюльное
S6
Рис. 54. Схема установки мины ПОМЗ-2 с двумя ветвями
натяжной нити без карабина
гнездо шашки. К двум колышкам растяжки или
к местным предметам крепят натяжную прово­
локу, средню ю часть которой присоединяют к
проволочной петле карабина или, при его отсут­
ствии, к кольцу чеки взрывателя (рис. 53 и 54).
7 Зак. 807/736а
97
В случае установки м и н ы с одной ветвью натяж­
ной проволоки последню ю прикрепляют, как ука­
зано на рис. 55.
Длина ветви натяжной проволоки принимается
равной 5 — 7 м.
_
П роволоку натягивать с о слабиной. При уста­
новке мины с о шнуром или шпагатом «м еть в
видѵ их укорочение от намокания и в озм ож ­
ность преж деврем енного выдёргивания чеки и
Ц ел есообр азн о такж е боевую чеку взрыва­
теля заменять бол ее длинной чекой, до 20 мм,
изготовляемой из проволоки. Работа такой чеки
долж на боіть предварительно проверена пробным
выдёргиванием её из штока ударника при отвин­
ченном запале М Д -2.
Б олее надёж ной является безопасная чека с
предохранительным
кольцом (рис. 56). С мо­
мента ввинчивания запала М Д -2 во взрыватель
взрыва мины.
Рис. 55. Установка мины ПОМЗ-2 с одной ветвью
натяжной нити
171 Д ля безопасности установки мины н еоб­
ходим о д о присоединения к боевой чеке натяжных нитей надеть на шток ^Дарниха -взрывателя предохранительную трубочку (см. рис. 30, В),
; ™ л е ш у ю , например, и з обрезка винтовочной.
ИЛ,и револьверной гильзы диаметр
ш токаНудариика ввеста
Гины ™
™
чеку
Т т а Щи т " ааН°п Ѵ дохр ан и тельн ую
трѵбку снять.
О собой осторож ности требует установка мины
в ночное время:
■ ; ... .
1
-I
Рис. 56. Чека с предохранительным
кольцом
и д о конца установки и маскировки мины пре­
дохранительное кольцо дол ж н о быть накинутым
на шток ударника и находиться на чеке. П о
окончании всех работ кольцо перекидывают че­
рез ударник
на противоположную
сторону
(пунктир на рис. 56); в таком положении оно
не м ож ет препятствовать выдёргиванию
чеки
при натяжении проволоки.'
і >
7*
99
172. При установке о со б о е внимание сл едует
уделять маскировке как самой мины, так и к о­
лышков и проволоки. Л етом мину нуж но окра­
шивать п од цвет зелени, зимои — под цвет сн е­
га или ж е целиком засыпать снегом.
173 М ину
П О М З-2
весьма
ц ел есообразно
устанавливать в л есу, в кустарниках, в выссжои
траве, протягивая натяжную
проволоку через
просеки, дороги, тропинки, межи.
Мина м ож ет устанавливаться и в качестве
мины-сюрприза (рис. 85). В этом случае
у
взрывателя привязывают к какому-либо пред
мету, вызывающ ему у противника ж елание взять
его или убрать с места.
Мина П О М З-2 м ож ет применяться совместно
с проволочными сетями и малозаметными пре­
пятствиями, усиливая их и не позволяя
про­
тивнику безнаказанно растаскивать их.
174.
О безвреж ивание мины П О М З-2 выпол­
няется перерезанием натяжной проволоки вблизи
колышка оттяжки или подрыванием мины на ме­
сте установки.
В первом случае нуж но, перерезав проволоку,
осторож н о дойти по ней д о мины, надеть на
шток ударника
предохранительную
трубочку
и закрепить её чекой, вынуть из мины взрыва­
тель и отвинтить запал М Д -2. Если в мине при­
менена чека с предохранительным кольцом, н у ж ­
но остор ож н о перебросить кольцо через шток
ударника и затем вынуть из мины взрыватель.
Во втором случае набросить из укрытия на на­
тяж ную проволоку кошку и, потянув за веревку,
подорвать мину.
Осколочно-заградительная мина О ЗМ -152 1
175. Мина О ЗМ -152 предназначается для п о­
ражения ж ивой силы про­
тивника осколками.
М ину
устанавливают
в
грунт на глубину 1 м (рис.
5 7 ); после замыкания эл е­
ктрической цепи она выле­
тает из земли вверх, взры­
вается на вы соте 0,5 м и на­
носит пораж ение осколками.
176. Замыканиеэлектри­
ческой цепи
производится
одним из следую щ и х сп о­
собов:
а) при помощ и магистраль- Рис. 57. Мина ОЗМ- 152,
ных проводов С МИННОЙ стан- установленная в грунт
ции;
б) автоматически, от воздействия противника,
в) автоматически, от воздействия противника,
но п осле истечения заранее установленного
срока (с применением
замыкателей зам едлен ­
ного действия).
Минирование м о ж ет быть произведено о д и ­
ночными минами и группами их.
177. Тактико-технические данные мины:
Общий вес мины . .
• • 50,5 кг
Вес разрывного заряда.
: 7 •
• • 6.3 »
Вес дополнительного детонатора
: V 0,4 »
В ес вышибного заряда
0.3 »
Электрическое сопротивление запала
(расчётное)
2,25 ома
Средний радиус разлёта осколков . . 70 м
Наибольший радиус разлёта осколков 500 »
1 Предложение Б. М. Ульянова.
100
101
■ Р ади ус сплош ного поражения живых
целей
.............................................. 30 о б м
Д альность
пробивания
осколками
16-мм брони
..............................20 »
Время на установку одной мины 15— 20 минут
Высота м и н ы ................................ ..... 604 613 мм
Д и а м е т р .....................................• • • • •
178.
О сколочно-заградительная мина О ЗМ -152
(рис. 58) состои т из корпуса, разрывного за ­
ряда, взрывателя, троса, донной части, камо­
ры вышибного заряда и вышибного заряда.
В качестве корпуса мины взят корпус 1э2-мм
артиллерийского снаряда, в котором несколько
изменены головная часть и дн о. К орпус снаря­
ж ается тротилом или аммотолом и закрывается
сверху пробкой с крюком. Д н о корпуса имеет
резьбовое очко п од взрыватель М В -2 и гнездо
для запального стакана, приваренного к дну
корпуса. Д н о корпуса ввёртывается на резьбе.
В запальный стакан помещ ён дополнительный
детонатор из одной тетриловой и четырёх троти­
ловых шашек, улож енны х в мешочек.
В каморе, приваренной к корпусу и пред­
ставляющ ей собой цилиндр с дном, помещ аю тся
вышибной заряд из чёрного пороха и 5-мм трос
длиною 1,25 м. Один конец троса крепится к
крюку, другой — к уш ку оси взрывателя. Крюк
проходит сквозь дно каморы и закрепляется
снаружи гайкой. Вышибной заряд помещ ается в
трёх полотняных мешочках, из коих два весом
по 120 г и один 6 0 г. В малый мешочек влож ен
электрозапал, выводные концы которого присое­
динены к концам сапёрного провода, пропу­
щ енного через боковы е отверстия каморы и уголь­
ник. Д л я герметичности сапёрный п ровод в угол ь­
нике загрунтован водонепроницаемой мастикой.
10-’
Рис. 58.
Осколочно-заградительная
мина ОЗМ-152:
І _ п р о б к а о крю ком; g — корпус;
3—
дн о
корпуса;
і — запальны й
стакан;
б — кам ора; 6 — д но
кам оры ; 7 — крюк;
8 — трос;
9 — угольник;
10 — с а п е р н ы й
п р о в о д ; 11 — в з р ы в а т е л ь ; 18 — з а р я д В В ;
13 — д о п о л н и т е л ь н ы й д е т о н а т о р
103
179. Взрыватель М В -2 (рис. 59) состоит из
ударной, предохранительной и детонирую щ ей
частей, собранны х в стальном цилиндрическом
корпусе.
Рис. 59. Взрыватель МВ-2 к мине ОЗМ-152:
і — корпус;
б — ш ари к;
г — ударник; 3— ж ало
ударн ика;
4 — пруж ина;
б — ось
спуска;
7 — чека; 8 - к ап сю ль-детон атор;
9 — в т у л к а капсю ля-детонатора
Ударная часть состоит из ударника с ж алом и
пружины.
П редохранительную часть составляю т шарик,
ось спуска и чека. Шарик помещ ается м еж д у
шейкой ударника и осью спуска; последняя за ­
крепляется в корпусе чекой. Д л я крепления тро­
са ось спуска имеет проушину.
Д етонирую щ ая часть состоит из капсюля-'
детонатора, влож енного во втулку, ввинчивае
мую в хвостовую часть взрывателя.
180.
При замыкании цепи электрического тока
электрозапал воспламеняет пороховой заряд. П од
давлением пороховы х газов корпус мины отры­
вается по линии сварного шва от каморы вышиб­
ного заряда и вылетает вверх. При этом трос
натягивается, ср езает чеку и выдёргивает ось.
104
Шарик отходи т от ударника, и последний под
действием пружины накалывает капсю ль-детона­
тор и тем вызывает взрыв мины.
181.
В войска мины О ЗМ -152 поступают, как
правило, с вложенными дополнительными д етон а­
торами, о чем на укупорке (снаряде) делается
соответствую щ ая надпись. Дополнительны е д е т о ­
наторы могут поступать и отдельно от мины.
П ер ед установкой мины в грунт и вставлением
дополнительного детонатора надлеж и т проверить
омметром исправность электрозапала (при встав­
ленном
дополнительном
детонаторе проверку
электрозапала выполнять, как указано ниж е в
примечании).
Установку мины производить в следую щ ем
порядке (см. рис. 57):
1) выкопать лопатой или ручным буром сква­
ж ину глубиною 1 м;
2 ) вывинтить головную пробку с крюком;
3) вставить дополнительный детонатор; м еш о­
чек с шашками д о л ж ен быть обращ ён горлови­
ной к головной пробке;
4) ввинтить обратно головную пробку ка сна­
рядной мази;
5) поставить мину вертикально в скважину на
деревянную п одкладку (при твёрдом грунте— б е з
подкладки);
6 ) скваж ину засыпать землёй;
7 ) к концам сапёрного
провода п рисоеди­
нить магистральные провода;
8) замаскировать м есто установки мины и про­
вода.
П р и м е ч а н и е . В случае установки мины с заранее
вставленным дополнительным детонатором проверку эле­
ктрозапала производить с минной станции после присоеди­
нения магистральных проводов, но до засыпки скважины
землей. Пункты 2, 3 я 4 в этом случае отпадают.
105
182. Схема установки одиночной мины пока­
зана на рис. 60. Минная станция (пост управ­
ления) устанавливается на наблюдательном пунк­
т е командира, распоряжением которого npoH3J
водится взрыв мины, или на вынесенном вперёд
j
1 ^
* —
:--------
\
Рис. 60. Схема установки одиночной мины:
1— м и н н а я
а,
р ад п ус
станция; 2 — м аги стральн ы е
провода;
сп лош ного
п о р а ж е н и я ; а , + а* — р а д и у о
н о с т и , р а в н ы й 500 м
3 — мина;
б езоп ас­
наблюдательном пункте, обеспеченном связью с
командиром. Минная станция дол ж на находить­
ся от мины не менее чем в 100 м. Станция д о л ­
жна иметь покрытие, обеспечиваю щ ее от о с ­
колков.
Мины устанавливают на п одступах к п ер ед­
нему краю обороны и в местах возм ож ного на­
капливания противника перед атакой, в районах
вероятного располож ения его командных пунк­
тов и артиллерийских позиций, на д ор огах и
деф иле, в полосе инженерны х заграж дений,
а так ж е на берегах при обороне водны х р у б е­
ж ей . М ож н о применять их ів глубине оборони­
тельной полосы и в тылу для прикрытия раз­
личных объектов: ш табов, мостов, складов.
183. Групповую установку мин на проводах
можно производить при лю бом количестве мин
в группе, при котором м ож ет быть обеспечен на*
дёж ны й взрыв всех мин.
löfi
Мины устанавливают в шахматном порядке*,
примерное расстояние м еж д у минами в ряду
60 м, м еж д у рядами 30 м.
184.
В качестве источников тока на минной
станции применяются табельны е подрывные ма­
шинки (ПМ -1 и П М -2), сухи е батареи БА С-60
и БА С -80 и аккумуляторные батареи. Расчёт
мощ ности источника тока и электровзрывных
сетей производится согласно «Наставлению для
инженерных войск. Подры вные работы, 1943».
4 185. При отсутствии проводов, а такж е при
установке мины на автоматическое действие
мина м ож ет быть приведена в действие путём
выдергивания чеки взрывателя М У В при п о­
мощи проволоки или бечёвки (рис. 61).
Рис. 61. Схема установки мины
лем МУВ:
ОЗМ-152 с взрывате­
] — мипа; 2— батарея; 3 — взры ватель М УВ; 4 — *онта“^ * " ;
п р о б к а
от
ЭХВ;
ö — п ровопока
п ли
бечевка,
соедин яю щ ая
ч е к у взр ы вателя с м и н н о й
станцией; ß — м и н н ая стан ц ия
В этом случае взрыватель М У В используется
в качестве замыкателя;
вместо запала М Д -2
в корпус взрывателя М У В ввинчивают контакт­
ную пробку (см. рис. 23). В . электрическую
цепь последовательно включают электрозапал,
Затарею,
контактную
пробку.
Ц епь
за­
мыкается ж алом ударника в момент спуска п о­
следнего, произведённого с минной станции или
самим противником.
186.
Установка
автоматических
одиночных
мин на дорогах производится с электромехани­
ка
ческим
или
вибрационным
замыкателями
(см. рис. 11 и 12), выносимыми на п р оезж ую часть
дороги; мина, батарея и предохранитель (часо­
вой или электрохимический) могут быть у с т а ­
новлены на обочине дороги. На рис. 62 приве­
ден а схем а установки мины на до р о ге. В сл у­
чае применения часового или электрохимиче­
ского замыкателя с длительным сроком за м ед ­
ления мина О ЗМ -152 дол ж на рассматриваться
как мина зам едленного действия (М ЗД ).
Рис. 63. Схема установки мины ОЗМ-152 в качестве
неизвлекаемой дорожной мины замедленного действия.
м и н а ; 2— б а т а р е я ; 3 — э л е к т р о х и м и ч е с к и й и н и ч а с о в о й в а м ы катель;
4— вибрационны й
в а м ы к а т е ш .;
б — п ред охран и тель
ц еп и
неизвлекаем оети
(Э Х З н а к о р о т к и й
cjjok); 6
ви б р а­
ц и о н н ы й з а м ы к а т е л ь В З-1 к а к в п ѳ м е п т н е и з в л е к а е м о е т и
1
I11IIIIII І і і і і і і і і і и I in n и ч іч и 11in и 111m u I in il 11і і і ч і і і і і і і ч і і і і il I m i m u I
Д о р о га
ігтпптггліііііііііііііііиіішіііііііітіііішшпіііішішітішіішішінішшптшішіш
Рис. 62. Схема установки мины ОЗМ-152 иа дороге:
X— м и на; 8— батарея; 3 — п р ед о х р ан и тел ь п л и аам ы к ател ь
(Э Х П , Э Х З , Э Х В и л и ч а с о в о й ); і — в и б р а ц и о н н ы й .з а м ы к а т е л ь
(в с л у ч а е у с т а н о в к и в м е с т о н е г о э л е к т р о м е х а н и ч е с к о г о
зам ы ­
к ат ел я ел ем ен т 3 схем ы м о ж ет бы ть исклю чен)
187. Мина О З М -152 м ож ет быть установлена
в неизвлекаемое п олож ение (рис. 63). Д л я этого
н епосредственно п од мину или на неё дополни­
тельно уклады вается вибрационный замыкатель
В З-1,
выполняющий
в данном случае роль
элемента неизвлекаемоети.
188. При обращ ении с миной О ЗМ -152 и во
время её установки соблю дать следую щ ие меры
предосторож ности:
1) для проверки
электрозапала
применять
только исправные табельные омметры;
2 ) проверку электрозапала производить во всех
случаях из блиндаж а или окопа;
3) во и збеж ан и е поранения своих войск сл у ­
чайными осколками удаление мин от окопов
дол ж н о быть не менее 500 м;
4 ) при хранении и перевозках концы проводов
изолировать.
189. О безвреж ивание мины О ЗМ -152 произ­
водить отключением источника тока или пере­
резанием одн ого из магистральных проводов.
При обезвреж ивании автоматических мин не
допускать касания о д н и м ' оголённым концом
провода другого, пока не отключён источник
тока. Н ельзя резать нож ом или кусачками оба
провода вм есте, так как это замкнёт цепь.
190. Мины О ЗМ -152 хранятся с вложенными
дополнительными детонаторами. В случае раз­
дельного хранения дополнительные детонаторы
помещ аю тся в отдельной таре и вкладываются
в мины только перед установкой мин в землю.
При хранении мины укладывать в штабели
вы сотою не б о л е е '2 м.
109
108
При погрузке н разгрузке мины воспрещ ается
бросать, не допускаю тся такж е резкие толчки
и удары.
Во и збеж ан и е порчи проводов воспрещ ается
мины перекатывать при доставке их к месту
установки.
В ес,
К ал и б р
и
м ины
сн аряд а
8?
Ййй
§«о
Р Я н
о
кг
р азр ы в­
С реднее
число
осколков
весом
ного
зар яд а
1 г
и
больш е
с
универсальными вышибными
каморами УВК 1
191.
П о обр азц у мины О ЗМ -152 могут быть
устроены 'с использованием универсальной вы­
шибной каморы УВК и применены мины .из о с ­
колочных
и осколочно-фугасны х
105-, 122- и
152-мм снарядов и 120-мм миномётных мин о т е ­
чественного п роизводства, а такж е из 1 0 5 -мм и
150-мм снарядов и 120-мм миномётных мин не­
мецких (трофейных).
П р и м е ч а н и е . Применение снарядов и мин меньших
калибров нецелесообразно ввиду большой высоты их раз­
рыва (6— 8 м) и вследствие этого незначительной боевой
эффективности.
М онтаж таких мин заключается в соединении
снаряда или мины с каморой при помощ и резьбы.
Камора доп уск ает производство взрыва мины
электрическим и механическим способами.
Общий вес каморы около 3 кг, вес вышиб­
ного заряда 100 г, вес пром еж уточного д етон а­
тора Зр г, время зам едления порохового за м ед­
лителя 0 ,8 секун ды , длина стопииового воспла­
менителя 1,25 м. Д иаметр каморы 132 мм.
Р ади ус поражения осколками зависит о т ка­
либра мины или снаряда и указан вм есте с д р у ­
гими данными в таблице.
1 Предложение Н. С. Носкова и Б, М. 'Ульянова.
110
120-мм
оско­
л о чн о -ф у гас­
ная мина . . 18,65
1,68
122-мм осколочно-фугасны й сн аряд 24,3 3 , 3 - 3 , 6
152-мм оско­
лочн о-ф угас­
6 ,2 4
ны й сн ар яд 46,0
*8
« о
о я
®« 5
«w g
а. н Я
о о Я
Мины
м Н cd
*)«м
й я 0
В ы сота
сб ”
р азр ы ва
И
«
І Вн d л м и н ы н а д
н
о о.
зем лей
Р.Й
о й
О св
м
Pb d
400— 450
Н
12
2 ,0 —2 ,5
1600
18 3000 2 , 0 - 2 , 5
1400
20 350С
1 ,6
192.
Универсальная вышибная камора УВК
(рис. 64) состои т и з корпуса с крышкой, втулки
с замедлителем, детонатора, вышибного заряда
с электрозапалом и стопииового воспламенителя.
Внутри корпуса, закры того приваренной к нему
крышкой, пом ещ ается в мешочке из бязи вы­
шибной заряд из чёрного пороха.
В крышке имею тся три отверстия: централь­
ное для втулки и два малых — о д н о для трубки,
через которую вы ведены провода электрозапала,
др угое для ввинчивания ниппеля стопинового
воспламенителя; п о сл ед н ее отверстие закрыто
.пробкой. М есто вывода проводов загерметизи­
ровано замазкой.
Втулка имеет два отверстия, в которы е за ­
прессована пороховая
мякоть-замедлитель. На
поверхности втулки находится слой ды много
пороха, обеспечиваю щ его взрыв капсю ля-дето­
натора луч евого действия, помещ ённого в ста111
кане втулки вместе с тетриловым п ром еж уточ­
ным детонатором весом 20 г. Втулка сверху
прикрыта колпаком, для герметичности заклеен­
ным по окруж ности изоляционной лентой.
Резьба на втулке меньшего диаметра предна­
значена для соединения с минами и снарядами
отечественного производства, резьба больш его
~|
диаметра — с минами и снарядами немецкими. # J:
Стопиновый воспламенитель сл уж и т для вос-
шіаменения вышибпого заряда при механиче­
ском сп особе взрывания мины. Он состоит из
стопииового ш нура, д в у х ниппелей и заключён
б резиновую трубку, которая защ ищ ает его от
влаги
и повреж дений.
Концы
стопииового
шнура покрыты пороховой подмазкой, облегча­
ющей воспламенение как сам ого шнура, так и
вышибного заряда. Трубка закреплена на нип­
пелях мягкой проволокой.
~
П осредством
ниж него ниппеля стопиновый
воспламенитель ввинчивается в 'о т в ер сти е крыш*
ки, а при помощ и верхнего соединяется с кор­
пусом взры-вателя М УВ.
193. При
замыкании
цепи
электрического
тока или о т действия стопииового воспламени­
теля воспламеняется вышибной заряд. П од давлением пороховы х газов крышка корпуса отры ­
вается по линии сварного шва и вм есте с миной
или снарядом вылетает вверх. Одновременно
происходит воспламенение замедлителя, к ото­
рый через 0,8 секунды воспламеняет слой ды м ­
ного пороха, н аходящ егося на втулке зам едли­
теля. О бразовавш ееся
пламя передаётся кап­
сю лю -детонатору, который взрывается и вызы­
вает взрыв пром еж уточного детонатора и раз­
рывного заряда мины или снаряда.
194. С оединение универсальной вышибной ка­
моры УВК с минами и снарядами производится
согласно специальной инструкции на централь­
ных и фронтовых складах, а такж е в войско­
вых частях по указанию начальника инженерных
войск фронта.
В войсках производится лишь проверка см он­
тированных мин 0 3 М и их установка в грунт.
195. Проверку мины и установку в грунт вести
в следую щ ем порядке:
112
8
Рис. 64. Универсальная вышибная камора УВК:
I — к о р п у с кам оры ; 2 — кры ш ка; 3 — сварной ш ов; 4 — трубка;
б — втулка; 6 — колп ак; 7 — р езьб а
д л я отечествен н ы х сн ар я­
дов и мин;
в — р езьб а д л я
н ем ецких
сн арядов
и
мин;
9 —
в ы ш и б н о й з а р я д ; 10 — е л е к т р о з а п а л ;
11 — п р о в о д а е п е к т р о з а п а л а ; 1S — з а м е д л и т е л ь ( п о р о х о в а я м я к о т ь ) ;
13 — с п о й д ы м н о ­
го п о р о х а ; 14— п р о м е ж у т о ч н ы й д е т о н а т о р
(тетри ловая ш а т ­
к а в 2 0 г ) ; 15 — к а п с ю л ь - д е т о н а т о р ;
16 — о т в е р с т и е д л я с т о п и пового во сп л ам ен и тел я;
п — п р о б к а ; 18 — р е з и н о в о е к о л ь ц о ;
19 — и з о л я ц и о н н а я л е н т а ; 20 — з а м а з к а
Зак. 807/736а
113
•и р,.
rtl
&
4 с
М ипы , взры ваем ы е
епектрпчооки м способом
М тш н, взры ваем ы е м ех а­
н ическим способом
Вывинтить из крышки
каморы пробку, удалить с
конца стопииового воспла­
менителя изоляцию, ввести
конец в камору и завинтить
ниппель. Проверку исправ­
ности стопииового воспла­
менителя делать наружным
осмотром.
Подготовить
скважину
Подготовить скважину
диаметром 0,20 м и гл у­ диаметром 0,20 м и глуби­
биной 0,75 м и проло­ ною 0,75 м, забить колышки
жить электровзрывную и протянуть к ним натяж­
ную проволоку.
сеть.
"Установить мину в сква­
Установить мину вер­
тикально в скважину ка­ жину вертикально каморой
морой на деревянную на деревянную подкладку
подкладку (при твердом (при твердом грунте без
грунте без иодкладки) и подкладки) и засыпать зе­
млёй.
засыпать землёй.
При засыггке мины землей
оберегать стопиновый вос­
пламенитель от поврежде­
ний.
Навинтить на
ниппель
Проверить с минной
станции
электровзрыв­ стопииового воспламенителя
ную сеть (при группо­ взрыватель МУВ, снабжён­
вой установке мин), из­ ный предохранительной т р у ­
мерив сопротивление (см. бочкой и чекой, привязать
взрыватель к колышку, а к
ст. 184).
чеке
взрывателя — натяж­
ную проволоку.
Замаскировать мину
и
Замаскировать мину и
осторожно снять предохра­
провода.
нительную трубочку, вынув
предварительно её чеку.
Проверить
омметром
проводимость электроза­
пала. Проверку произво­
дить из на.іёжного укры ­
тия или с безопасного
расстояния.
Установка снаряда и мины с каморами УВК
для взрывания механическими и электрическими
способами показана на рис. 65.
114
Ряс. 65. Установка мин из снарядов и миио-’
мётных мин с каморой УВК:
А
оо
сн арядом ;
S
В — с о 120- м м м и н о й
J — сн аряд
(м пн а);
— тзы ганбнця
коиора
У В К ; 3 — стопннопый во с п л ам ен и тел ь ; і — ввр ы аатси ь М У В; б — н а т я :й н а я п р о ­
волока: « — колы пю к; 7 — провода
8*
115
I SW. О безвреж ивание ман электрического дей
ста и я с каморами УВК производить, согласно
указаниям ст. 189.
О безвреж ивание мины механического действия
вьтолгіЪть, как указано в ст. 174. П осле извле­
чения мгены из земли вывинтить стопиновый в о с ­
пламенитель из крышки и из сто м есто __ввин­
тить пробку. Концы стопииового воспламенителя
изолировать лентой.
Самодельные противопехотные мины
197. Д ополнительно к минам заводск ого и зго­
товления противопехотны е мины могут быть и з­
готовлены непосредственно на месте силами
войсковых частей из зарядов взрывчатого вещ е­
ства и ручных гранат.
198. При устройстве самодельны х мин следует
соблю дать необходим ы е меры предосторож ности,
не допуская применения мин, установка которых
является опасной, особенн о в ночное время. Н е о б ­
ходимо та к ж е иметь в виду недолговечность мин,
устанавливаемых в грунт б е з герметизации.
199. П ротивопехотны е мины натяжного д е й ­
ствия из ручных гранат РГ-41 и Ф-1 1 (рис. 66)
действую т аналогично мине П О М З-2. П ораж ение
осколками гранат происходит в р адиусе д о 20 м
для РГ-41 и д о 200 м (одиночные осколки)
для Ф-1.
200. При установке мин из гранат РГ-41 я Ф-1
к колышкам привязывают взрыватель М УВ, а не
гранату (к стволам деревьев нужно, привязывать
гранату, взрыватель на гранате закреплять). П осле
» Ручные rpansru РГД-33 ■ РПГ-40 от капсюля дето­
натора № 8 ве взрываются.
116
Рис. 66. П роти вопехотн ы е мяны натяж ного действия нз
р учны х гранат*;
А I - граи ата;
< — к ар аб и н
ио гр а в а -m
S -
РГ-41;
взры ватель
Б -
иа
гр ан аты
Ф -1;
М У В ; 0 - -ш пагат
и л и п рс-аоиока^
крю ч ок-вооьхерка, « — к о л ы ш ек
иди п р о в о л о ч н ы й
прикрепления натяжных нитей в корпус взрывателя
ввинчивают запал М Д -2 , на •капсю ль детонатор
которого надеваю т центральной трубкой гранату
Колпачок гранаты РГ-41 отводят в сторону или
срывают совсем , пробку гранаты Ф-1 вывинчи­
вают
непосредственно
перед
насаживанием
гранаты на капсю ль-детонатор.
201.
П одобны м ж е образом могут быть исполь­
зованы трофейные немецкие ручные гранаты —
яйцевидная и с. деревянной ручкой, причём руч­
ка у последней долж на отвинчиваться. П еред
‘ Предложение Л >5 Куявгвв*
117
применением эти гранаты дол ж ны быть испы ­
таны на детон ац и ю о т капсю ля-детон атора «Ns 8.
202.
Ручная граната Р Г Д -33 с оборонительны м
чехлом м о ж ет бы ть применена в кач естве мины
н атяж н ого дей стви я с использованием её с о б ­
ственного запала \ д а ю щ его зам едл ен и е, в с л е д ­
стви е чего взры в гранаты п р ои сходи т не м гн о­
венно, а ч ер ез 3 ,6 — 4 сек ун ды после вы дерги ва­
ния чеки.
Рис. 67. П ротивопехотная мнна натяж ного действия
нз ручной гранаты РГД-33:
I — г р а а а т ь о о б о р о и п т е а ь н ъ ш ч е х а оst; г — д ш о г н т ; я — у о т а п г *
и о 'ш а и
чека;
•< — е й р н б л и и л и » ! р ю ч о Е - в о е & * » & і м ? а ; « (охн ол д в р г в а )
• Предложение Лрефьевн.
ІІН
иолм ш »»
203.
Установку гранаты Р Г Д -33 (рис. 67) про­
изводят с помощ ью установочной чеки из прово­
локи диаметром 2— 3 мм.
Порядок установки гранаты:
1) привязать гранату к колышку рукояткой
или к стволу дерева корпусом (м еж ду корпусом
гранаты и верхним срезом колышка долж ен
оставаться зазор в 1— 2 см) и открыть задвиж ку,
закрывающую центральную трубку гранаты;
2 ) сдвинуть предохранительную чеку гранаты
в сторону;
3 ) оттянуть корпус гранаты или рукоятку
вверх доотказа и вставить установочную чеку;
её малый крючок зацепить за закраины ру­
коятки, а больш ой крючок ввести в мелкую
прорезь внутренней трубки рукоятки;
4 ) прицепить к петле больш ого крючка кара­
бин или крючок-восьмёрку от натяжной прово­
локи;
5) придерживая установочную чеку, вставить
в гранату запал и закрыть задвиж ку.
204. По образц у мины П О М З-2 (ст. 168) могут
быть применены мины с корпусами из бетона
(рис. 6 8 ). Такие мины наносят поражение в ра­
ди усе 6— 8 м. Наилучший состав бетона 1 : 3 : 0
с применением вместо щ ебня ж елезн ого или чу­
гунного лома.
Н аиболее вы годны е размеры мин: диаметр
12 см, высота 12 см, вес 2— 3 кг.
205. Осколочные мины типа мины П О М З-2 мо­
гут быть изготовлены из консервных банок,
труб, мешочков т ткани, деревянных и металли! Предложив кг И
П. Лапенкова.
Радиус убойного действия таких мин в за в еси мости от величины металлических кусочков и
зарядов м ож ет колебаться от 5 д о 20 м.
Капсюльные гнезда шашек сл едует углублять
д о 50 мм с тем, чтобы капсю ль-детонатор входил
на всю длину.
206.
Осколочная мина, заряд которой помещён
в деревянную коробку, обвёрнутую с трёх или
четырёх сторон оборонительным чехлом из ткани,
показан на рис. 69, Ч ехол наполнен кусочками
металла.
Рис. 68. Противопехотная осколочная мпна аз бетона:
t — к о р п у с ; S — б у р о в а я 75-г
ш аагка;
3 — взры ватель М УВ;
4 — ч ек а с п р ед о х р ан и тел ь н ы м кольцом ; 6 — натязкнам п р о ­
волока;
с— колы ш ек; ? — карабин
ческих коробок с заполнением промеж утков м е ж ­
д у оболочкой и зарядом кусочками металла.
При устройстве мин из металлических труб т а ­
кого заполнения не требуется.
Зарядами могут быть шашки весом 75 и 200 г
и порош кообразные ззрывчагые вещ ества (тю
следние в водонепроницаемой оболочке)
Рис., 69. Установка само­
дельной мины с оборони­
тельным чехлом, наполнен­
ным кусочками металла1:
1 — коробка
(к о р п у с
н и н н
П М Д - 6 ); 2 — ч з к а о п р е д о х р а ­
н ительны м
кольпом ; а — обо­
рон и тел ьн ы й
чехол; л — ш п а­
гат;
5 — коп;
6 — натяж ная
проволока
1 Предложе вне П. В. Кѵдагваа.
' /
Ш
207.
П ротивопехотны е мины нажимного и на­
тяж ного действия из зарядов ВВ и артиллерий­
ских снарядов с использованием * взрывателей
М УВ (или ВПФ) приведены на рис. 70 и 7 І.
Рис. 70. Схема установки
противопехотной мины на­
жимного действия из ша­
шек ВВ:
1 — в а р я д ВВ; 2 — в з р ы в а т е л ь
Д ІУ В ; 3 — ч е к а ; і — н а т я ж н а я
п р о в о л о к а ; ö — н а ж и м н а я доо_ка;
6— м аскировочны й слой
зем ли
Разрез
Рис. 71. Установка ар­
тиллерийского снаряда
как противопехотной
мины:
1 — с н а р Е д ; 2— в з р ы в а т е л ь
М УВ;
8 — натяз-Е наа п р о ­
волока; 4 — копкппѳк;
6 ~ ровик
208. Противопехотная гермеіичнам деревянная
мина МКФ 1 (рис. 72) изготовляется в войсках и
состоит из сл едую щ и х частей:
а) цельного корпуса с каналом дв ух диаметров
для заряда и взрывателя;
б) шарнирной крышки (нажимной планки);
в) заряда, состоя щ его из 75-г тротиловой
шашки с добавлением порош кообразного взрыв­
чатого вещ ества;
г) взрывателя М У В с
Т-образной чекой, к
которой припаяна тонкая
металлическая пла­
стинка;
д ) сбрасывателя чеки в виде скобы, пропущ ен­
ной ножками сквозь стенки корпуса и опираю­
щ ейся на пластинку чеки;
е) передней и задней пробок, придающих мине
относительную
водонепроницаемость;
задняя
пробка посаж ена на битум е при снаряжении
мины, передняя — ставится на тавоте в момент
установки мины в боев ое положение;
ж ) предохранительной чеки, не позволяющ ей
крышке опускаться на сбрасыватель боевой чеки
во время установки мины.
209. П орядок установки мины МКФ:
а) откинуть крышку;
б) вынуть передню ю пробку;
в) поднять сбрасыватель чеки настолько, что­
бы он пе мешал вставлению взрывателя в ка­
пал;
г) привязать к предохранительном чеке шнур
длиною 5— 6 м;
д) вставить в мияу взрыватель М УВ с Т-образ
ной чекой;
I Предложение Л Д. Клпчихннв и А. А. Кочуровн
122
,e) n o cIдаш ь на месм» передню ю пробку а при­
мазать тавотом пробку по окруж ности, а также
места
входа
нож ек сбрасывателя в корпус
мины;'
ж ) опустить крышку; при этом предохрани­
тельная чека л яж ет на корпус мины;
з) замаскировать мину и с расстояния вытя­
нуть за шнур предохранительную чеку. ■
Крышка опустится на сбрасыватель и п осл ед­
ний станет на плечики чеки.
При нажатии ногой на крышку мины сбрасы ­
ватель вы дернет боевую чеку взрывателя, и мина
взорвётся.
Установленная в б оев ое полож ение мина МКФ
снятию не п одлеж и т (см. ст. 166).
210. Петлевая противолыжная мина 1 (рис. 73)
предназначается
для
минирования
местности
против лы жников и пехоты противника. Против
пехоты мина м ож ет применяться при соотв ет­
ствую щ ей маскировке и в летнее время.
Мина м ож ет устанавливаться на взрывание от
задевания лы жей или н о го й .за петлю« или в ка­
честве мины натяж ного действия. В последнем
случае мины устанавливаю т попарно на р асстоя­
нии 10— 15 м одн у от другой и снаряжают
минами П О М З-2 или 400-г тротиловыми шаш­
ками с
заполнением
корпуса
кусочками металла.
,
Длина мины 180 мм, ширина 125 мм (с пет­
лей 450 мм), высота 93 мм (с петлей 320 мм).
211. Мина изготовляется в войсках и состоит
из деревянного корпуса с глухой крышкой, за­
ряда (шашки 400-г или мины П О М З-2), взрыва­
т е л я - М УВ, проволочной петли, соединённой
' Предложение В. П. Ястребова
U'4
Рис. 73. ГІетлеаая противолы ж ная мина:
1 — норпуо;
а— рычаж ок;
8 — крыш ка;
3 — ввры ватонь
М У В;
і — петая;
С — п р о до х р ан п х ел ьн ая
ч е к а .; 7 — п р о в о л о ч н ы й
крю чок; 8 — оп о р н ы е п л ан к и
с двумя деревянными рычажками и проволочным
крючком на одном из рычажков; крючок пред­
назначен для выдёргивания чеки взрывателя
М УВ. К д н у корпуса шарнирно прикреплены две
откидные опорные планки для придания мине
большей устойчивости. Д л я выдёргивания п р едо­
хранительной чеки применяется шнур длиною
10— 15 м с карабином на конце.
126
ѵ 218. П ротиволы жную
мину ь снегу с л е д у е і
устанавливать с возвыш ением петли над поверх
иостыо снега на 5— І0 см. При прохож дении
пехотинца или при н аезде лыжника на место
установки мины нога его попадает
в петлю
мины или задевает
за натяжную проволоку,
привязанную к петле, петля наклоняется и
поворачивает рычажок и соединённый с ним
крючок, который вы дёргивает чеку
взрыва­
теля.
Взрыв мины происходит при отклонении петли
как в одну, так и в другую сторону.
213. У становку мины в боевое полож ение вы­
полнять в сл едую щ ем порядке:
1) установить мину' в ямку глубиною 15-—
25 см, откинув опорные планки, и засыпать кор
. пус (с утрамбовкой) на половину его высоты;
2) зацепить карабин шнура за предохрани­
тельную чеку и растянуть шнур;
3) вставить взрыватбйь
М У В так,
чтобы
к о л ь ц о ‘ его чеки свободн о наделось на крючок
рычажка;
4) засыпать снегом мину и замаскировать м е­
сто её установки;
5) из-за укрытия вытянуть за шнур п редохра­
нительную 'Чеку.
У становку мин для 'действия от натяжения
выполнять в той ж е последовательности, но
перед вставлением взрывателя нуж но привязать
натяжную проволоку к петлям дв ух соседни х
мин.
1
214. О безвреж ивание
противолыжных
мин,
как правило, производится подрыванием их .на
месте путём отклонения петли кошкой или взры­
ванием над миной 2 00-г тротиловой шашки.
127
Глава
V
П РО ТИ ВО ТРА Н С П О РТН Ы Е МИНЫ
О бщ ие сведения
215. Противотранспортные мины вредназначаются для выведения из строя боевы х и транс­
портных средств противника, на ж елезны х и
автомобильных дорогах.
Противотранспортные мины, в зависимости
от их конструкции и применённых в них замы­
кателей, взрываются от воздействия на них про­
тивника л и бо немедленно после их установки,
либо по истечении определённого времени. Б ла­
годаря этом у противопоездны е мины могут оыть
установлены по ж еланию для взрывания первого
или второго п оезда после установки мины, либо
первого п оезда после срабатывания в мине за­
медлителя.
2 16 . В оздей ствие транспортных
средств
ва
мины выражается:
а) в нажатии колеса на спусковой или кон­
тактный механизм мины;
б ) в замыканий цепи в вибрационном замыка­
теле (от сотрясения грунта);
в) в замыкании электрической цепи п о ср ед­
ством магнитной стрелки, отклоняющ ейся в мо^
мент нахож дения над ней большой магнитной
(ж елезной ) массы.
217. Заряды противотранспортных мин, как пра­
вило, имеют небольш ой вес и являются лишь
инициирующими (промежуточными ^ детон атора­
ми) для дополнительны х зарядов, величина кокх
определяется степенью н еобходим ого разруш е­
ния дороги или транспортных средств против­
ника. В качестве дополнительных зарядов могут
быть использованы противотанковые мины, сна128
ріщы, авиабомбы. Заряд противотранспортной
мины д о л ж ен плотно прилегать к дополнитель­
ному заряду; никаких зазоров, кроме толщины
стенки корпуса, м еж д у ними не дол ж н о быть.
218. Противотранспортные мины устанавливают
преимущ ественно на участках дорвги, трудных
для о б ъ езд а и восстановления: на насыпях, в
выемках, вблизи труб и мостов, на закруглениях
и косогорах, в лесны х и болотисты х местах.
219. При заблаговременном минировании дорог
противотранспортными минами крупные заряды
(25— 100
кг) м ож но
устанавливать
заранее.
В этом случае шурфы (колодцы ) над зарядами
сл едует укреплять о д е ж д о й и перекрывать сверху
деревянными крышками. Мины укладывать на
заряды непосредственно п ер ед приведением их в
действие.
Партизанская дорож н ая мина ПДМ -1
220^ Партизанская дорож н ая мина
ПДМ -1
(рис. 74) предназначена для минирования ж е л е з ­
ных дор ог и устанавливается под подош вой
рельса или п од шпалой.
Мина доп уск ает установку на. взрыв как под
первым проходящ им над местом её установки
поездом , так и под вторым.
Мина содер ж и т разрывной заряд весом 800 г;
дополнительный заряд д о л ж ен быть не менее 3 кг.
Наличие предохранительной чеки и зам едли­
теля в виде свинцовой пластинки, перерезаемой
тонкой стальной проволокой, делает мину б е з о ­
пасной при установке.
221.
Мина П Д М -1 представляет собою д е р е ­
вянный ящик, внутри
которого
размещены
взрывной механизм, заряд из дв ух 400-г троти­
ловых шашек и запал М Д -2.
9
Зак, 807/7Лба
129
21— т р у б ;
На перегородке, разделяю щ ей мину на д в е ча­
сти, укреплён взрывной механизм, состоящ ий из
нажимного штока, рамки, свннцового зам едли­
теля я трубки. Нажимной шток, укреплённый на
кронштейнах, м ож ет при давлении на него
сверху перемещ аться вниз и п од действием пружины возвращ аться в преж нее полож ение. Бла­
годаря своем у фигурному сечению и соотв ет­
ствующим этом у сечению отверстиям в 'к р о н ­
штейнах шток вращаться вокруг своей оси не
м ожет. От опускания вниз при случайных наж а­
тиях шток удерж и вается предохранительной ч е­
кой с кольцом.
На тех ж е кронштейнах на оси укреплена
11-ооразная рамка, могущ ая под действием на­
детой на её ось пружины поворачиваться На
рамке закреплены жало, которое накалывает кап­
сюль-воспламенитель запала М Д -2, и проволока,
предназначенная для перерезания свинцовой пла­
стинки замедлителя. Концы (пяты) рамки при её
повороте могут упираться в продольные выступы
нажимного штока и удерж ивать её во в зв едён ­
ном полож ении.
Свинцовая пластинка помещ ается м еж д у д в у ­
мя скобами, закреплёнными на панели.
Запал М Д -2 при установке мины вкладывают
в металлическую трубку; закреплённую в панели
против запального гнезда тротиловой шашки
находящ ейся в соседн ем отделении мины. П ре­
дохранительную чеку д о установки мины выни­
мать не разреш ается.
222.
В войска или партизанские отряды мины
поступают в неокончательно снаряжённом виде,
п а месте производится л и т ь установка в , мины
запалов М Д -2
131
223.
При прохож дении первого п оезда, в р е ­
зультате прогиба рельса или оседания шпалы,
шток мины перемещ ается вниз и нижний конец
рамки вы ходит из зацепления с выступом штока.
П од действием пружины рамка поворачивается
на некоторый угол и реж ущ ая проволока начи­
нает перерезать свинцовую пластинку. П о исте­
чении 3— 5 минут пластинка оказывается перере­
занной и о св о б о ж д а ет рамку, которая после
этого упирается •'верхним своим концом в про­
дольный выступ штока.
При прохож дении над миной второго^ поезда
шток снова перемещ ается вниз, верхний конец
рамки
вы ходит из зацепления с выступом
ш тока/ рамка п о д действием пружины поворачи­
вается вокруг своей оси и уд аряет ж алом по
капсюлю-воспламенителю запала М Д -2; происхо­
ди т взрыв мины.
224.
Установку мины производить в сл ед у ю ­
щем порядке:
1) П одготовить п од рельсом
или шпалой
ямку для установки мины и дополнительного
заряда.
2) Снять отъём ную стенку мины, проверить
внешним осмотром исправность взрывного м еха­
низма и установить в трубку запал М Д -2 так,
чтобы капсю ль-детонатор вош ёл в гн езд о шашки,
а ниппель был упёрт в обр ез трубки; поставить
на м есто отъём ную стенку.
3) Поставить мину и дополнительный заряд в
ямку так, чтобы колпачок штока плотно соприка­
сался с подош вой рельса или со шпалой, и осто­
рож но вытащить предохранительную чеку; в та­
ком полож ении мина взорвётся под вторым по­
ездом .
. . . .
Д ля установки мины на ззрыа под первым по­
ездом н уж но рукой нажать на колпачок штока и
тотчас ж е отпустить. Нижний конец рамки при
этом сорвётся с продольного выступа штока, и
рамка б у д е т удерж иваться на реж ущ ей прово­
локе и свинцовой пластинке.
4)
Быстро и тщ ательно замаскировать мину;
предохранительную чеку сдать командиру, отв ет­
ственному за минирование данного участка дороги.
225. Снятие установленных мин П Д М -1 д о п у с ­
кается только в случае крайней необходим ости.
О безвреж иваем ую
мину
нельзя
сдвигать
с . места д о вставления в шток предохранитель­
ной чеки. Если чека не входи т в отверстие или,
войдя в него, не проходит насквозь, то м ин у-сн и ­
мать нельзя. В этом случае с помощью верёвки
с кошкой или крюком на конце из укрытияосторож но вытянуть мину из-под рельса или
шпалы, а затем, ни в коем случае не нажимая
на шток, открыть отъём ную крышку и вынуть
запал М Д -2 , после чего мина становится без
опасной.
Как правило, извлечённая яз-под рельса мина
долж на подрываться шашкой в 75 или 200 г.
Мины зам едленного действия М ЗД -4 и М ЗД -5
226. Мины зам едленного действия MÄH-4 и
М ЗД -5 (рис. 75 и 76) применяются для миниро
зания ж елезны х и ш оссейны х дорог. Мины взры­
ваются от замыкания электрической цепи в р е ­
зультате сотрясений грунта при прохождении
поезда, танка, трактора, после срабатывания за­
мыкателя Э Х З или взрывателя ЭХВ.
227. Мины могут быть установлены ма срок
от нескольких часов по 120 суток
В мине
\
Рис. 76. М ина зам едленного
Рис. 75. Мина замедленного действия МЗД-4:
1
общ ий
вид; Б — ы ина
о откры той
м о н таж н о й бдектрцческой
кры ш кой ;
схем ой;
V — паяй
г.
1 -я 8 & 4 Ш іій те л і»
Э Х З; В — б & то р ік
CEO;
з — ч а а і і і к й т ѳ а ъ 133 -1;
4 — іио-г
ш аш ки;
5 — п ровод а
для
н р и с о е д и н о в п .ч
опбктрлдетонатора;
е — эасктр о д ето н ато р ;
г — E o jjn j-o ;
8— врыш кя;
9 — с к о б а ; 10 — к о л о д о ч к а
М З Д -4 применен электрохимический замыкатель
Э Х З с постоянным сроком замедления, поэтому
мина м ож ет быть установлена только на срок,
обозначенный на замыкателе Э Х З. В мине М З Д -5
содер ж и тся
взрыватель
ЭХВ,
допускаю щ ий
установку мины на лю бой срок в пределах д о
120 суток с подбором добавочного сопротивле
ния с необходимы м сроком замедления (ст. 75).
134
А — общ ий
действия МЗД-5:
вид; В — л и п а
о о ткр ы то й
кры ш кой; В — п лен
м о н таж н ая ел ектр н ч еская
схем а мины ;
и
1— влектрохим нческий взры ватель
ЭХВ;
2— батарея ОБО;
3 — вамы ватель
В З-1;
і — 100-г ш а ш к а ; в — п р о в о д а д л я п р и ­
с о е д и н е н и я е л е к т р о д е т о н а т о р а ; в — ѳ л е к т р о д ё т о н в т о р ; 7 — кот>,
пуо; 8— кры ш ка; о— скоба; ю — колодочка
228.
Мины М З Д -4 и М З Д -5 состоят из сл е­
дую щ их основных частей:
а) деревянного корпуса размером 1 8 0 Х 1 4 5 Х
X 105 мм* в котором размещены элементы
мины;
б) съёмной крышки с прикреплённой к ней
изнутри металлической
скобой;
крышка
на
135
корпусе удерж ивается застёжками или крюч­
ками;
в) батареи СБС;
г) вибрационного замыкателя ВЗ-1, прикреп­
лённого скобой к внутренней стороне крышки;
д ) электрохимического замыкателя Э Х З
(в
мине М З Д -5 — взрывателя ЭХВ, выполняющего
роль замыкателя);
е) электродетонатора;
ж ) заряда — тротиловой 400-г шашки; шашка
помещ ается либо в мине, либо прилагается от­
дельно;
з) деревянной колодочки с гнездом для встав­
ления электродетонатора при хранении и п ер е­
возке.
229. С момента включения батареи в цепь ми­
ны М З Д -4 (а в мине М З Д -5 с момента вставлен
ния в зажимы взрывателя ЭХ В добавочного с о ­
противления) вступает в действие электрохими­
ческий элемент замыкателя Э Х З (взрызателя
ЭХВ'). П о истечении установленного времени
происходит замыкание неподвиж ны х контзктов
Э Х З (ЭХ В), и мина приводится в б о ев о е со сто я ­
ние. Ц епь мины остается разомкнутой только в
вибрационном замыкателе В З-1. В результате
первого после замыкания контактов сотрясения
цепь мины в вибрационном замыкателе замы ­
кается, вследствие чего происходит взрыв мины.
230. Мины М З Д -4 и М З Д -5 устанавливаются
в полотне ж ел езной дороги п од шпалами или
м еж д у ними против стыков рельсов на глубине
не бол ее 0,5 м от поверхности г р у н т а / при
минировании автомобильных д о р о г — не более
0,25 м.
231. П ер ед установкой мины М З Д -4 прове­
ряется исправность её элементов: батареи, элек
136
грохимического замыкателя ЭХЗ, электродегвяатора, вибрационного замыкателя ВЗ-1 и всей
электрической схемы (рис. 75, В).
Исправность батареи определяется вольтмет­
ром или двумя лампочками от карманного ф о ­
наря, включенными последовательно. Для этого
нужно:
а) оголить ж илу на 3— 5 мм (снять изоляцион­
ную ленту), не нарушая пайки в м есте соед и н е­
ния одн ого из проводов батареи с концом про­
вода электродетонатора;
П р и м е ч а н и е . Вместо обнажения сростков можно
применять при проверке иголки, прокалывая ими изоля­
цию на сростках или вблизи них с последующим обвёр­
тыванием мест проколов лентой.
б) подключить вольтметр или лампочку к о го ­
ленной части жилы провода и ко второму (с в о ­
бодном у) проводу батареи.
Батарея считается исправной, если вольтметр
покаж ет напряжение не менее 5,4 в или если
лампочка загорится ярким светом.
ГІ р и м е ч а н и е . При отклонении стрелка вольтметра
алево нужно поменять местам» провода у его зажнмоа.
При проверке мины обязательно учитывать
срок сохранности батареи, гарантированный за ­
водом , который дол ж ен быть более срока, на
который устанавливается мина.
Неисправная батарея или батарея с истекаю ­
щим гарантийным сроком служ бы долж на за
меняться новой.
Д л я проверки разомкнутости контактов замы­
кателя Э Х З н уж но включить омметр м еж ду про­
водами, расположенными в торце симметрич­
но, оголив для этого жилы проводов на 3—
.5 мм в местах спайки их с проводим зауы ха137
геля В З -1 а с проводом^ другого торца. Омметр
дол ж ен показать с о (стрелка дол ж на откло*
ниться влево доотк аза). Если стрелка отклонит­
ся вправо, — замыкатель Э Х З применять не раз­
реш ается. Взрыватель ЭХ В (в мине М З Д -5 ) про­
веряется согласно ст. 78. Кроме того, нуж но
вывинтить контактную пробку и убедиться о с­
мотром, что ударник находится во взведённом
положении (в глубине трубки).
г
Д л я проверки электродетонатора на проводи­
мость
подключить один
заж им
омметра к
м есту спайки конца провода электродетонатора
с проводом батареи, а другой — 1к месту спайки
второго провода электродетонатора с проводом
замыкателя В З Л . Э лектродетонатор считается
исправным, если стрелка омметра отклонится
вправо к нулю.
Замыкатель ВЗ-1 проверяется омметром, п о д ­
ключённым одним заж имом к оголённой части .
спайки провода замыкателя ВЗ-1 с проводом за ­
мыкателя Э Х З и другим ко второму проводу з а ­
мыкателя ВЗ-1 в м есте его спайки с проводом
электродетонатора.
Легким постукиванием по крышке ящика при­
вести в колебание вибратор. Стрелка омметра
долж на отклониться вправо. В спокойном состоя ­
нии вибратора стрелка омметра покаж ет с о (от­
клонится влево доотказа).
Примечание,
Во
время
проверка
замыкатель
ВЗ-1 должен находиться горизонтально (надпись аа
крышке ящика «верх» должна быть обращена кверху).
Проверка всей электрической схемы произво­
дится наружным осмотром, после чего все о го ­
лённые части проводов тщательно изолируются.
138
'232. Д ля установки проверенной мины М ЗД -4
нуж но:
а) подготовить лунку но размерам мины и д о ­
полнительного заряда; глубина установки мины
указана в ст. 230;
б) установить мину на дополнительный заряд;
при установке мины рядом с зарядом мину рас­
полагать к заряду той стенкой, около которой
находится шашка мины;
в) соединить свободны й конец провода бата­
реи со спаянными м еж д у собою проводами, вы­
ходящ ими из противоположны х торцов замыка­
теля Э Х З (все эти три провода прикреплены
скобой к стенке мины с внутренней стороны).
В мине М З Д -5 соединить м еж д у собою сво
бодный п ровод батареи и свободны й провод
схемы; отвинтить крышку, вставить сопротивле­
ние с требую щ имся сроком замедления и снова
крышку плотно завинтить.
Соединение производится вскрутку, плотно и
надёж н о изолируется нрорезиценной лентой.
г) вставить электродетонатор в капсюльное
?мездо шашки.
При установке мины на сроки бол ее 15 дней)
и в сыром грунте мина' дол ж н а помещаться и
зарядный водонепроницаемый мешок.
д ) закрыть крышку, закрепив её застёжками
(крючками), и замаскировать мину.
233.
М ину М З Д -4 разреш ается снимать лишь
в том случае, если с момента установки прошло
менее половины срока замедления, на который
установлена мина.
В этом случае снять с мины маскировочный
слой, открыть крышку ч поодиночке обрезать
или отключить провода
батареи, переставить
ізо
электродеТоиатир из шашки в гнездо деревян
ной колодочки, закрыть крышку и убрать мину.
Мины, не подлеж ащ и е снятию, долж ны унич­
тож аться на м есте установки подрыванием за ­
рядов, располагаемых над минами.
Мины
зам едленного действия
и М З Д -3 5
М ЗД -Ю
234.
Мины зам едленного действия М З Д -1 0 и
М З Д -35
(рис. 77) применяются для
вания ж елезны х и автомобильных дор ог. Мины
взрываются от сотрясения грунта в момент про­
хож ден и я над ними поезда
или автомашины;
взрыв происходит п осле срабатывания часового
десятисуточного замыкателя в мине М З Д -1 0 и
тридцатщ іятисуточного —- в мине М ЗД -35. П р е­
дельный ' срок зам едления зависит от применён
ного в мине замыкателя.
Габариты мины М З Д -1 0 — 204 X 185 X ^ 4 мм,
мины М З Д -3 5 — 2 6 5 X 2 0 0 X 120 мм.
235. Мины М З Д -IÖ и М З Д -3 5
отличаются
друг от друга лишь замыкателями, габаритными
размерами и различным расположением эдемен*
тов мины в корпусе.
236. П ер ед установкой мин производится про­
верка замыкателей, как указано в ст. ст. 86 и 92.
Остальные элементы мины — батарея, вибра­
ционный замыкатель ВЗ-1 и электродетонатор —
проверяются применительно к указаниям, данным
в ст. 231.
237. Установленны е в б оев ое полож ение мины
М З Д -10 и М З Д -3 5 могут быть сняты, если до
конца установленного срока замедления осталось
не менее суток.
О безвреж ивание таких мин производится п ер е­
резанием поодиночке
проводов
электродето­
натора или батареи.
Автомобильная мина А С 1
Iа —
- " ои би щ
п л а н-------м и ны ; В — в л е к т р и ч е о к а а сх ем а;
іци
« “й вид; Б — —------Г— батарея;
2-ч асо во й
10- с у т о ч н ы й з а ы я к а т е п ь в к о р п у с е
в в р ы в ат е.ч я
Ч М В - Г .0 ; S - б г . 6Р в д и < ? ы в ы й з а м ы к а т е л ь
В З-1. 4 эаѳктг детонатор:
- троти ловы е
г-орп уо
:'
S
шашки; » -
г —:гры-игва; « — р уч г»
140
ішпн
238. Автомобильная мина АС (рис. 78) при­
меняется для минирования шоссейных и грунто­
вых дор ог, а так ж е при устройстве мин-сюрпри­
зов . Мина взрывается от замыкания электриче­
ской цепи в результате натяжения или обрыва
натяжной нитки. Заряд мины состоит из троти­
ловой шашки весом 400 г. Величина дополни­
тельного заряда берётся в зависимости от по­
ставленной задачи.
1 Предложен!« И
1 Старшвпв*
А - о б щ и й в и д ; Б — р л зр ев ; В - - о я е к т р и ч о с к а я сх ем а;
/ — корпус;
г — кркптги;
а — б атареи
ОБО;
і ~ 480-г ш в ш к а ;
б — боевой контакт; с — н атя ж н а я нитка; 7 — вилка д л я ви тки ;
8— вер ти к ал ьн ы й пвподпнзЕН ы й кон такт; 0 — го р и зо н та л ьн ы й
п о ло д вн н ш н й
к о н т а к т ; ю — эл вк тр о д о то ігато р ;
11 — н а к о н ѳ ч н нки;
12 — к о л о д к а о о т т в п о е л ы г и з ш г н е з д а м и ; 13 — п р о д о і р п т г и т о з г ь и ы й к о н т а к т ; U — н и т к а ; i f f — ф н т н с т ь : Гб — о т т с и т г т г а »
Л' ЛІ '11 f r f t ;
/7
n p n n n n n
239.
Мина представляет собою деревянный
ящик размером 170 X * 2 0 X 7 5 мм, в котором
в специальных отделениях размещены: тротило­
вая шашка, батарея типа СБС напряжением 6 в,
два контакта — боевой и предохранительный —
из медной проволоки с пружинами, колодка
с двум я штепсельными гнёздами и сухарь с гне­
здом для вставления электродетонатора при хра­
нении и перевозке мины.
На концах проводов электродетонаторов имеет­
ся вилка в виде д в у х наконечников, вставляемых
в ш тепсельные гнёзда при установке мины в
боевое полож ение.
Боевой контакт имеет вид рамки, к петле к о­
торой привязана натяжная нитка, выведенная
сквозь передню ю стенку наруж у и намотанная
на деревянную вилку.
Предохранительный контакт удерж ивается в
отведённом
полож ении при помощи
толстой
нитки, продетой сквозь боковую стенку мины и
удерж иваем ой в натянутом положении отрезком
фитиля, помещ ённого в углублении стенки; у гл у ­
бление закрывается откидной дверкой.
О тделение м и н ь і . для батареи и контактов з а ­
крывается шарнирной крышкой и застёгивается
крючком. Электрическая схем а мины показана па
рис. 78, В .
240.
М ину устанавливают в дорож ном полотне
заподлицо с поверхностью . При н аезде колесом
на натянутую поперёк дороги нитку происходит
либо натяжение е ё, либо обрыв. В первом с л у ­
чае замыкание электрической цепи и взрыв мины
произойдёт при соприкосновении рамки с. верти­
кальным неподвижным контактом, во втором —
с горизонтальным, на который под действием
пружины опустится рамка.
П Л 'Г Ч 'Т р Л Я Л Т Л Г Г Ч Г Г ф в
из
241. П еред установкой мины дол ж на
быть
проверена исправность батареи и эл ектродетон а­
тора. Электродетонатор проверяется в стороне
от мины.
П роверку производить при замкнутом п р ед о ­
хранительном контакте следую щ им образом;
а) вставить вилку с лампочкой от карманного
фонаря в гнезда электродетонатора — лампочка
долж на ярко загореться;
б ) потянуть слегка за натяжную нитку боевого
контакта — лампочка дол ж на потухнуть;
в) потянуть за натяжную нитку доотказа —лампочка дол ж н а вновь загореться.
Если предохранительный контакт разомкнут,
лампочка не дол ж н а загораться при лю бом п о­
ложении б о ев о го контакта.
М ина, не удовлетворяю щ ая этим требованиям,
не долж на допускаться к применению.
Исправность контактов и пайки проводов про­
веряется осмотром.
242. П орядок установки мины АС:
1) Отрыть в проезж ей части дороги ямку по
размерам мины и дополнительного заряда.
2) Натянуть нитку предохранительного кон­
такта и привязать е ё к гвоздю ; контакт дол ж ен
стать в вертикальное полож ение.
3) Установить мину в ямку и отвести натяж ­
ную нитку в сторону так, чтобы она пересекала
одн у или о б е колеи дороги, и закрепить её ко*
нец на колыш ке на вы соте 10— 15 см; примерно
на такую ж е вы соту сл ед у ет поднять нитку и
вблизи
мины, подлож ив п од неё ком земли,
камень, обрубок ж ер ди или забив колышек. При
четко обозначенны х колеях мину устанавливать
м еж ду ними. При такой установке взрыв мины
происходит под автомашиной.
Нитку натягивать с расчётом, чтобы боевой
контакт удерж ивался примерно под углом 45°.
(Иметь в виду укорачивание нитки при намока­
нии.)
4) Вставить вилку электродетонатора в штеп­
сельные гнёзда, а электродетонатор — в гнездо
шашки.
5) Закрыть крышку и замаскировать мину,
оставив открытой боковую дверку.
6) Заж ечь конец фитиля и закончить маски­
ровку.
Ч ерез несколько минут огонь достигнет места
прикрепления нитки к фитилю, нитка перегорит
и освободи т предохранительный контакт, кото­
рый замкнёт собою один из дв ух разрывов элек ­
трической цепи и приведёт мину в боевое п оло­
ж ение.
243. О безвреж ивание мины АС
производить
взрыванием е ё посредством натяжения или о б ­
рыва натяжной нитки при помощи кошки или
подрыванием ул ож ен н ого над миной заряда
весом 2 0 0 — 400 г.
144
10 Зак. 807/736а
П ротивопоездная мина П М С 1
244. П ротивопоездная мина ПМ С (рис. 79)
предназначена для минирования ж елезны х дорог
путём установки вы носного контакта под п одош ­
вой рельса. Мина содер ж и т в себе элемент неизвлекаемости, благодаря чему м ож ет устанав­
ливаться и как мина-сюрприз.
245. Мина ПМ С состои т из деревянного кор­
пуса .(ящика) размером 160 X 140 х 65 мм с о т ­
кидной крышкой и размещённых в нем: тротило­
вой шашки весом 400 г, батареи СБС, вы­
носного и предохранительного контактов, гнезда
1 Предложение И. Г. Старинова.
146
І - б
£
а— б
Рис. 79. Противопоездная" мина ПМС:
А — общ ий
ви д
м ины ;
£
— разрев;
схема;
—' п л а н *
Г — электрическая
1 — корпус; 2— глухая кры ш ка; 3— откидная
кры ш ка; і — б атар ея СБС;
5 — вы носной кон­
такт; 6 — п р ед о х р ан и тел ьн ы й контакт; 7 — н и т ­
ка; 8 — место д л я п ер еж и ган и я нитки; 9 — гн е­
з д о д л я к о н т р о л ь н о й л а м п о ч к и ; 10 — к о л о д о ч ­
к а
с о ш т е п с е л ь н ы м и г н е а д а м и ; 11 — э л е к т р о ­
д етонатор;
12 — 4 0 0 - г
ш аш ка;
13 — о т е р ж е н ь
элем ента неизвлекаем оети ;
14 — к о л о д о ч к а с
а м п у л о й ; 15 — а м п у л а с о е р н о й к и с л о т о й ; 2« —
п ровод а
(к
ел ектр о д ею н ато р у );
п — гвоздь.
П у н кти ром п о казан о н а эл ек тр и ческ о й схеме
п о ло ж ен и е п р ед о х р ан и тел ьн о го к о н так та по­
сле п ер еж и ган и я н и тки
для контрольной лампочки, элемента неизвлекаемости, электродетонатора с вилкой и ампулы
с серной кислотой.
Выносной контакт представляет соб о ю д е р е ­
вянную кнопку с пружиной, помещ ённую в круг­
лый металлический к о ж у х с выпуклой крышкой,
соединённы й
при
помощи проводов с д р у ­
гими элементами электрической цепи мины. Вы­
носной контакт находится в постоянно разом кну­
том полож ении. Д л я его замыкания нуж но на­
жать деревянную кнопку.
П редохранительный контакт удерж и вается в
разомкнутом
полож ении
посредством
нитки,
один к онец которой прикреплён к петле кон­
такта, а другой вы веден наруж у и привязы­
вается во время установки мины к гвоздю , вби­
том у в боковую стенку мины.
Замыкание контакта происходит в результате
пережигания нитки серной кислотой.
Г н ездо контрольной лампочки состои т из обой ­
мы, охватывающ ей лампочку, и контактного
угольника, к которым припаяны концы проводов
электрической сети.
Элемент неизвлекаемоети представляет собою
постоянно
замкнутый электрический контакт,
состоящ ий из стерж ня неэлектропроводного ма­
териала, подви ж н ого контакта с пружиной, не­
подвиж ного контакта и припаянных к контактам
проводов. С терж ень сверху прикрыт мягким ре­
зиновым колпачком. При установке мины на
стерж ень кладут какой-либо предмет, который
своим весом п оддер ж и вает контакты в разом ­
кнутом состоянии. Замыкание контактов проис­
ходи т при снятии груза со стержня.^ Элемент
неизвлекаемоети смонтирован на глухой крышке
мины.
!
,
• '
148
246. В установленной в б оев ое полож ение
мине ПМ С предохранительный контакт нахо­
дится в замкнутом полож ении, а выносной кон­
такт и контакт элемента неизвлекаемоети —
в разомкнутом. При нажатии на кнопку вы нос­
ного контакта или снятии груза с контакта эл е­
мента неизвлекаемоети происходит замыкание
цепи и взрыв электродетонатора и заряда мины
(см. электрическую схем у на рис. 79, Г).
247. П еред установкой мины сл едует п рои зве­
сти проверку электрической сети контрольной
лампочкой от карманного фонаря и омметром.
Проверку выполнять в следую щ ем порядке:
1) вставить лампочку в её гнездо д о упора
цоколем
в контактный угольник, — лампочка
долж на загореться, а при нажатии на контакт
элемента неизвлекаемоети долж на потухнуть;
2) не отпуская контакт элемента неизвлекаемости, нажать на кнопку вы носного контакта, —
лампочка долж на загореться;
3) проверить электродетонатор омметром.
248. Установку проверенной мины ПМ С при
минировании
ж ел езн ой
дороги
производить
в следую щ ем порядке:
1) отрыть под рельсом ямку по размерам мины
и дополнительного
заряда
(если
последний
имеется);
2) открыть крышку мины, вынуть выносной
контакт и убедиться, что предохранительный
контакт находится в замкнутом положении;
3) установить мину п од рельс вплотную к д о ­
полнительному заряду, а выносной контакт по­
местить вблизи мины или на мину так, чтобы
его кнопка касалась подош вы рельса примерно
в середине пролёта м еж ду шпалами;
4) наложить на контакт элемента неизвлекаем ости какой-нибудь плоский предмет
весом
не менее 500 г так, чтобы стерж ень был уто п ­
лен и предмет леж ал на крышке мины;
5) убедиться в разомкнутости цепи, для чего
вставить лампочку в е ё гн ездо д о упора цоколем
в контактный угольник — лампочка не долж на
загореться;
6) разомкнуть
предохранительный
контакт,
привязав удерж иваю щ ую нитку к крючку на
боковой стенке; лампочку из гнезда убрать;
7) вставить вилку электродетонатора в ш теп­
сельные гнёзда, а электродетонатор — в запаль­
ное гн ездо шашки; закрыть крышку;
8) разломить ампулу и полить нитку кислотой,
закрыть крышку и замаскировать мину.
Ч ерез 1— 2 минуты кислота переест нитку,
освобож дённы й предохранительный контакт зам­
кнёт электрическую сеть на своём участке и при­
в едёт мину в боевое полож ение.
Схема установки мины приведена на рис. 80.
Рис. 80. Схема установки мины ПМС:
1 — мина; г — дополнительны й
ко н так т
заряд; 3 — груз, п риж и м аю щ и й
элем ен та
н еи звл екаем о ети ; 4 — п ровода; 5 — вы поор о й к о н т а к т ; о — р ел { .о ; 7 — ш д о я а
249. Установленные в боевое полож ение мины
ПМ С снятию не подл еж ат, их сл ед ует уни­
чтожать, сдёргивая наложенный на контакт эл е ­
мента неизвлекаемоети груз при помощи верёвки
с крючком или кошкой на конце или ж е п одо­
рвав над миной заряд в 200— 400 г.
250. При транспортировке и хранении мины
ПМ С сл едует оберегать от сильных толчков, от
ударов и повреж дений, в особенности вы ступаю ­
щий наруж у контакт элемента неизвлекаемоети.
Д орож н ы е мины Д М - 3 1 и Д М -4
251. Д ор ож н ая
неизвлекаемая
мина
Д М -3
(рис. 81) имеет два инерционных замыкателя,
соединённы х параллельно в дв ух взаимно пер­
пендикулярных плоскостях. Мина взрывается от
замыкания электрической цепи в результате с о ­
трясения грунта при прохож дении п оезда, авто­
машины, танка. Мина приводится в боевое п ол о­
ж ен и е через 25 минут после извлечения п уско­
вой чеки.
Габариты мины 155 X 155 X 130 мм.
Мина, в которой инерционные контакты зам е­
нены вибрационным замыкателем В З-1, залитым
в общ ий блок с часовым замыкателем, носит
название дорож н ой мины Д М -4 (рис. 81, Г).
252. П ер ед установкой мин Д М -3 (Д М -4) н у ж ­
но проверить е ё элеменгы.
Батарея проверяется вольтметром или лампоч­
кой от карманного фонаря; напряжение батареи
дол ж н о быть не менее 5,5 в (лампочка
дол­
жна ярко светиться).
Д л я проверки исправности замыкателей (часо­
вого и
В З-1)
нуж но
подключить
омметр
» Предложение В. П. Ястребова.
ѵч
Рис. 81. Дорожная мина ДМ-3 и ДМ-4:
А — общ пй
м и н ы
вид;
Б — разрез и план; В — электрическая
Д М -3 ; Г — э л е к т р и ч е с к а я с х е м а м и н ы Д М -4;
схема
контактов часового замыкателя. Проверку можно
вместо омметра производить и лампочкой с бата­
реей, соединёнными последовательно.
Электродетонатор проверять в стороне от
мины.
253. Мина Д М -3 (Д М -4) устанавливается в д о ­
рожном полотне на глубину д о 0,25 м и в ж е ­
л езн о д о р о ж н о м — д о 0 ,5 0 м.
Д л я установки мины нужно:
а) установить мину в приготовленную для неё
и дополнительного заряда лунку;
б) присоединить электродетонатор к проводам
мины;
,
в) вставить
электродетонатор
в запальную
шашку;
г) выдернуть
за
шпагат пусковую
чеку,
в результате чего пускается в х о д механизм ча­
сового зам ы кателя,-приводящ его через 25 минут
цепь к замыканию и мину — о боев ое состояние.
Выдвижная крышка мины открывается после
утопления стопора шпилькой, вставляемой в от­
верстие буртика крышки.
254. О бе мины п осл е установки в боевое п оло­
ж ение извлечению *не подлеж ат.
1 —корпус; 2— блок;
3 — часовой замы катель; 4 — инерцион­
н ы й и л и ви б рац и он н ы й зам ы катель; 5 — п у ско вая чека; 6 — ба­
тарея; 7 — ш аш ки ВВг 8 — алектродетонатор; ö — кры ш ка
одним проводом к к о ж у х у блока, очистив к о ж ух
от краски, а другим поочередно подключать
к обоим проводам, выходящ им из к о ж у х а , и
встряхивать к о ж у х после к аж дого подключения.
Если при встряхивании при одном из подклю че­
ний стрелка отклонится, это б у д ет означать
исправность замыкателя ВЗ-1 и разомкнутость
152
Г л а в а VI
М ИНЫ ЗА М Е Д Л Е Н Н О Г О ДЕЙСТВИЯ
ОБЩ ЕГО Н А ЗН А Ч ЕН И Я
Мина зам едленного действия
М ЗД -1
255. Мина предназначена
для минирования
разного рода сооруж ений, аэродром ов, сл у ж е б ­
ных зданий, системы водоснабж ения и т. д . с
установкой на сроки от 2 д о 120 суток.
Мина взрывается по истечении заданного
срока б е з внеш него воздействия.
256. Мина М ЗД -1 (рис. 82) состои т из эл ек ­
трохимического взрывателя ЭХВ с запалом М Д -2
и инициирую щ его заряда из тротиловых шашек
весом 1,5— 5 кг, смонтированных в деревянном
ящике с отделениями для взрывателя и заряда.
Величина дополнительного заряда зависит от
подрываемого объ ек та ■ и степени требуем ого
разрушения. Дополнительный заряд укладывают
сбок у или под миной.
257. Д л я приведения мины в б о ев о е состояние
нужно отвинтить крышку взрывателя ЭХ В, вло­
ж ить в зажимы сопротивление с необходимы м
сроком замедления,
завинтить снова крышку,
ввинтить на м есто пробки запал М Д -2 и п о д ­
готовленный таким образом
взрыватель у л о­
жить на своё место так, чтобы капсюль-детона-
тор запала М Д -2 вош ёл в запальное гнездо
шашки.
П еред снаряж ением взрыватель ЭХ В дол ж ен
быть проверен согласно указаниям ст. 78.
М ину сл едует, как правило, устанавливать в
грунте или стенах зданий и сооруж ений. В пер­
вом случае мина дол ж н а устанавливаться на в о з­
можно больш ую глубину, предпочтительно ниж е
линии промерзания.
При установке в стен е мина заделы вается
в специально изготовленную нишу.
Мина М ЗД -1 дол ж н а быть тщ ательно зам ас­
кирована. С л едует иметь в виду возм ож ность
просадки п лохо утрамбованной земли над местом
установки мины.
При установке мины на срок бол ее одн ого ме­
сяца н еобходи м о места соединения запала М Д -2
и крышки взрывателя ЭХ В дополнительно и зо ­
лировать смолой, парафином или изоляционной
лентой.
При установке мины М ЗД -1 учитывать, чтобы
срок, прошедший со дн я изготовления взрыва­
теля ЭХВ, и- срок, на который устанавливается
мина, в сумме не превышали 6 месяцев.
258. О безвреж ивание мины М ЗД -1 допускается
только в тех случаях, когда она установлена на
срок бол ее 24 часов и если при этом прошло не
более половины заданного срока замедления.
Мина зам едленного действия М З Д -60
Рис. 82. Мина замедленного действия МЗД-1:
1 — к о р п у с ; § — к р ы ш к а ; 3 — в в р ы в а т е л ь ЭХВ; 4 — к а п с ю л ь - д р гсш атор;
154
в — таш к и
ВВ
259. Мина (рис. 83) предназначена для тех ж е
целей, что и М З Д -1 , но устанавливается на
сроки от 6 д о 60 суток.
Вес мины 3,25 кг,
155
260. Мина
М З Д -6 0
представляет соб о ю д е ­
ревянный
ящик
раз­
мером
130 X 150 X
X 200 мм, внутри ко­
торого в д в ух о т д ел е ­
ниях размещ ены часо­
вой ш естидесятисуточ­
ный взрыватель Ч М В60 с запалом М Д -2 и
инициирующий
заряд,
состоящ ий из тротило­
вых шашек общ им ве­
сом 1,2 кг. Ящик за ­
Рис. 83. Мина замедленно­ крывается
выдвижной
го действия МЗД-би (бо­
крышкой, закрепляемой
ковая стенка снята):
крючком.
7— корпус;
2 — взры ватель
Ч М В -60;
3— запал
М Д -2;
261. П орядок
у ста­
4 -400-г ш а ш к а ;
5 — кры ш ка;
новки мины М ЗД -60:
С —крю чок
1) подготовить взры­
ватель Ч М В -60, как указано в ст. 103, и закрыть
крышку;
2)
установить мину на дополнительный заряд
и засыпать землёй или задел ать в стене, наблю ­
дая за тем , чтобы м е ж д у миной и дополнитель­
ным зарядом не образовался зазор или слой
земли.
В остальном в части установки и маскировки
мины руководствоваться указаниями, относящ и­
мися к установке мины М З Д -1 .
262. О безвреж ивание мины М З Д -6 0 п рои зво­
дить в соответствии с указаниями,
и зл о ж ен ­
ными в ст. 104.
263. П о образц у мин М ЗД -1 и М З Д -6 0 могут
быть смонтированы мины зам едленного действия,
взрывающиеся б е з внешнего воздействия, с ис­
пользованием
взры­
вателя ЧМ В-16 (ст.
93) и замыкателей
зам едленного
дей ­
ствия — часовых
и
э л ек т р о х и м и ч еск о го
— по схем е, приве­
денной на рис. 84,
гд е в к ач еств е зам едлителя
м ож ет
бы ть
п р и м е н ё н ЛЮбой
из
у казан н ы х
о
зам ы кателей.
П пи
Іір И
ч -п м
Э іО М
п п гтй п П р О В ер
р ис g4> эл ектр и ческ ая схема мины замедленного действия, взры ваю щ ейся по истечении определенного времени без внеш него
воздействия*
1~
зам едлитель
(ч асо в о й
электрохим ический);
или
Я— б а т а р е я ;
ка замедлителя, МОН- 3 —в п е к т р о д е т о н а т о р ; 4 — з а р я д ВВ
таж мины и о б е з ­
вреживание долж ны
производиться
соотв ет­
ственно указаниям, относящ имся к применяемому
в мине зам едлителю , и общ им указаниям по
установке мин этого рода.
• ^
Г л а в а VII
С А М О Д Е Л Ь Н Ы Е М ИНЫ -СЮ РПРИЗЫ
264. М иной-сюрпризом называется мина или
заряд ВВ, устанавливаемые в связи с каким-1
либо другим, иногда соверш енно безвредны м,
предметом; попытка противника воспользоваться
этим предметом, сдвинуть его с места и т. п.
вызывает взрыв связанной с ним мины.
265. Самодельны е мины-сюрпризы и фугасысюрпризы из подручны х средств войска могут
изготовлять на месте. К онструкция мины или
фугаса и способы их приведения в действие за­
висят от поставленной задачи и объекта мини­
рования. В больш инстве случаев сюрприз б у д е т
157
представлять собою определённой величины за ­
ряд взрывчатого вещ ества, снабжённый взры ­
вателем М У В (или ВПФ), чека которого связы ­
вается с минируемым предметом. Такой сюрприз
взрывается от выдёргивания чеки при попытке
противника переместить минированный предмет,
например, открыть дверь, сдвинуть с места стол,
стул, взять в руки «забытый» чемодан, п оле­
вую сумку, пулемёт, винтовку, убрать с дороги
бревно, д о ск у , камень и т. д.
Примерная схем а сам одельного сюрприза при­
ведена на рис. 85.
266.
Мины-сюрпризы электрического действия
имеют контакты, которые замыкаются от в о зд ей ­
ствия противника и вызывают взрыв мины. Кон-
Рис. 85. М инирование входа в здание
самодельны м
сю рпризом
натяж ного
действия:
1 — мина
П О М З-2;
g — взры ватель
п роволока
3 — натяж ная
158
М УВ;
такты обычно связы ваю тся с каким-либо пред­
метом
(ступени
крыльца, половицы,
двери,
■стол и т. д.). У стройство сюрприза электриче­
ского действия показано на рис. 86.
267.
Конкретные условия боевой обстановки
предоставляют широкие возмож ности для у ст ­
ройства и применения самых разнообразны х сю р­
призов и их комбинаций; реализация этих в о з­
м ож ностей зависит от инициативы и и зобрета­
тельности сапёр.
В качестве зарядов для сюрпризов могут быть
использованы, помимо тротиловых шашек, проти­
вотанковые и противопехотны е мины, артилле-
Рис. 86. Электрическая мина-сюрприз:
1— ввряд
ВВ;
2— илектродетонатор;
3— провода; і — батарея; 5 — контакты ;
б — н ад п и л ен н ая
половиц а
159
рийские снаряды, ручные гранаты, авиационные
бомбы и пр.
При монтаж е самодельны х сюрпризов сл едует
уделять внимание безопасности их изготовления
и -особенно установки, назначая для этого лю ­
дей , хорош о знаю щ их подрывную и минную т ех ­
нику и имею щ их опыт в устройстве такого рода
заграж дений.
(при полном погружении в воду) одного погон
ного метра сырой сосны диаметром 2 2 — 23 см
примерно равной 15 кг, с у х о й — 19 кг, сырого
дуба — 7 кг, сухого — 11 кг.
271.
Сплавная речная деревянная мина С Р М Д 1
(рис. 87) предназначается для разрушения вой­
сковых переправ противника и небольших вре­
менных и постоянных деревянных мостов. Она
Г л а в а VIII
С А М О Д Е Л Ь Н Ы Е РЕЧНЫ Е М ИНЫ
268. Самодельны е речные мины могут быть
изготовлены самых разнообразны х конструкций.
З д есь приведены некоторые из них и даю тся о б ­
щие указания по их подготовке и применению.
П одробны е указания по изготовлению мин изло­
ж ены в специальной инструкции.
269. В зависимости от задачи величина заря­
дов речных мин м ож ет колебаться в широких
пределах.
В качестве зарядов можно применять противо­
танковые мины с дополнительными детонаторами
из тротиловых шашек.
Ввиду того что основой некоторых сам одель­
ных речных мин является плотик из брёвен,
имеющий сравнительно больш ие габаритные р а з­
меры, заряд мины б у д ет находиться на расстоя­
нии 0 ,5 — 1,0 м от подрываемого объекта, по­
этом у величину заряда сл ед у ет брать с учётом
этого удаления.
270. Д л я расчёта грузоподъём ности плотиков
можно принимать объёмный вес сырой сосны рав­
ным 600 кг/м 3, сухой — 500 кг/м3, ду б а сырого —
800 кг/м3, су х о го — 7 0 0 кг/м3 и грузоподъёмность
160
Рис. 87. Сплавная речная деревянная мина СРМД:
4
— о б щ и й
вид;
Б — разрез;
(корпус); е — р ам к а; 3 — к о н т а к т н о е
кольцо; 4 — ко н ­
так тн ы й
гвоздь; 6 — н ап равл яю щ ая
планка; 6 — п ерегородка:
І « т П с т ? 1,а;
S — провод:
9 — батарея;
Ю — предохранив
и в а м ы к а т е л ь Э Х З ; 11 — э л е к т р о д е т о н а т о р ; і е - п р е ­
д охран итель
клиновой;
із — в а р я д п з т р о т п л о в ы х ш а ш е к ;
14 — к о л ь ц о
I — ящ ик
м ож ет применяться и как якорная для миниро­
вания фарватеров и
мест,
возмож ны х
для
устройства переправ на лодках, плотах, паромах
и т. д.
1 Предложение В. А. Стародубцева и А. А. Кочурова.
II Зак. 807/73fia
ш
взрывается. При )
•пямкѵ лодки,
м ш а взрывается при ударе о ее рамку л о д
понтона или плота.
В ес к ор.
размеры минь, З а О X .403 X ö
_ _ 25 кр.
" J z
Г 4 0 0 Г и Т н ^ Л а ш ек J O J O O J ^
электрохимических предохранителя ЭХ11 и з
мыкателя Э Х З. Применение последних двух
элементов не обязательно;
пгатнь1Х
взрывчатых
ПріѴвИ з^ м д 3° сл ед у ет тщательно герметизироЭ т о
указание относится такж е и к б а »
в а ^
Рек 'о д н о й из стенок ящика, около Р ^ Р а - дпР«'.
Т ры ш кТ в ( ц "
имеет вбитый насквозь
хорош о зачищенный контактный гвоздь. К Р
м ж тгоШж^леза^И
оі^печиююда^ у” ™йчивмть
1-2
прикреплённой к крышке деревянной рамки при
ударе волны. Д л я удерж ания рамки на крышке
ящика и облегчения скольжения рамки при б о е ­
вом смещении на крышке имею тся две наир.ів
лніощие планки.
Ящик внутри разделён горизонтальной пере­
городкой на две части; нижняя предназначена
для заряда, а верхняя, являющаяся в то ж е
время воздуш ной камерой, обеспечивающ ей пловучесть мины, — для расположения батарей и
других элементов мины.
Замыкание контактов при столкновении мины
с предназначенным к уничтожению
объектом
осущ ествляется при помощи рамки.
В центре пересечения связывающ их планок
рамки имеется отверстие диаметром 25 мм, внут­
ри которого помещ ено проволочное кольцо, сл у­
ж ащ ее, наравне с гвоздём крышки, замыкающим
контактом. От кольца и гвоздя отведены внутрь
ящика провода.
Электрохимические предохранитель ЭХП и за­
мыкатель Э Х З сл уж ат — первый для обеспечения
безопасности в течение 2 0 — 30 минут во время
установки мины, а второй — для самоликвидации
мины через 3 — 4 часа, в случае прохож дения её
мимо цели. При установке мины в качестве якор­
ной замыкатель Э Х З дол ж ен быть выбран со
сроком замедления, соответствую щ им сроку б'.евой служ бы мины.
273.
Д ей стви е мины С Р М Д как сплавной про­
текает следую щ им образом: проверенную и п од­
готовленную мину пускаю т по течению; при
столкновении с подрываемым объектом рамка,
выступающая за габарит корпуса, сместится и
её контактное кольцо коснётся гвоздя крышки
и тем замкнёт электрическую цепь, в результате
чего произойдёт взрыв электродетонатора
и
всей мины.
Якорную ш ш у устанавливают на глубину Іо 20 см от поверхности воды, что достигается при­
вязыванием верёвки или троса с грузом к д о н ­
ному кольцу мины. Длина троса дол ж на с о о т ­
ветствовать глубине водоёма.
В этом случае
мина взорвётся при н аезде на неё лодки, пон­
тона или плота.
Примечание.
При применении верёвок следует
иметь в виду
их
укорачивание
от
намокания
на
>/п длины.
274.
П еред монтажом мины С Р М Д сл едует
проверить исправность как отдельных элементов
электрической цепи, так и всей цепи в целом.
Батарею проверяют вольтметром или лампоч­
кой от карманного фонаря; в последнем случае
лампочка дол ж на ярко светиться.
Электрохимические предохранитель ЭХ П и за ­
мыкатель Э Х З проверяют омметром, как ука­
зано в ст. 70.
Клиновой предохранитель проверяют ом мет­
ром или лампочкой с последовательно вклю­
чённой батареей, которые подключают к п рово­
дам
предохранителя,
пропущенным
внутрь
ящика. При вставлении чеки (клина) стрелка не
долж на давать отклонений, а лампочка гореть.
При вынутой чеке, стрелка долж на резко откло­
ниться, а лампочка дать полный накал. Если эти
требования не удовлетворяю тся, нуж но исправить
контакты предохранителя и проверить их с о е д и ­
нение с проводами.
Д л я проверки полностью смонтированной мины
нуж но включить вм есто электродетонатора лам­
почку; лампочка не долж на загораться. Горение
164
лампочки указывает на неисправность замыка­
теля Э Х З. Горение лампочки при замыкании
контактов кольцо — гвоздь указывает на неис­
правность предохранителя ЭХП.
Включение электродетонатора в сеть произво­
дить только после проверки всего монтажа и
при вставленной чеке предохранителя (клина).
275.
М онтаж электрической сети производить
по одном у из вариантов схемы, приведенной на
рис.- 88.
б
в
Рис.
88.
Принципиальная электрическая
СРМД (в трёх вариантах):
схема
мины
1 — батарея;
S — контакты
( к о л ь ц о и г в о з д ь ) : .5 — п р е д о х р а ядтеш >_ ЭХ П : і — зам ы к о тел ь Э Х З;
г — батарея; £ — п ру ж и н а:
Г - ч е к а ( к л и п ) : 4'—- ѳ л в к т р о д о т о к о т о р ; 9 — з а р я д В В
165
После включения электродетонатора в сеть и
установки его через отверстие перегородки в за­
пальную шашку заряда края ящика покрывают
смолой, накладывают крышку ящика и привин­
чивают шурупами, после чего производят осмол­
ку щели между крышкой и ящиком и места
ввода провода, идущего от кольца рамки
внутрь ящика.
На крышку ящика устанавливают рамку и
укрепляют двумя направляющими планками,
удерживающими рамку от соскакивания и всплы­
вания при погружении мины в воду.
П р и м е ч а н и е . Во время крепления крышки и рамки,
осмолки мины и её транспортировки к месту пуска
нужно чеку предохранителя закреплять в> колодке
дём, вынимая его при пуске мины.
276. Перед пуском мины проверить положение
рамки. Контакт (гвоздь) на крышке мины дол­
жен находиться в центре кольца рамки. Шнур,
привязанный к чеке мины, должен быть рас­
путан.
Отбуксировав отрегулированную мину на се­
редину реки и пустив её по течению, выдернуть
за шнур предохранительную чеку и тем вклю­
чить в действие предохранитель ЭХП и замы­
катель ЭХЗ.
Через 20— 30 минут предохранитель ЭХП сра­
ботает и приведёт мину в боевое состояние, что
произойдёт при средней скорости течения на
расстоянии 300— 500 м от места пуска.
Групповой пуск мин производить с интерва­
лами не менее 30— 40 м.
277. В случае необходимости якорную мину
можно уничтожить, сплавляя или буксируя над
местом её установки плоты или брёвна с осадкой
не менее глубины установки мины.
jeci
•
278. Сплавная речная мина У М К -2 1 (рис. 89)
может применяться как сплавная и якорная.
279. Мина состоит из ящика с зарядом взрыв­
чатого вещества и отсеком для запальной шаш­
ки и рамки, состоящей из четырёх рычагоз, свя­
занных между собою планками. Рычаги нало­
жены на подкладочные бруски и вместе с ними
прибиты каждый одним гвоздём к пластине
крышки так, что вся рамка может поворачи­
ваться относительно гвоздей. Между брусками
двух рычагов и подкладок вложены железные
пластинки с выступающими трехугольными кон­
цами, на которые ложатся концы крестовины
взрывателя МУВ. Два других бруска рычагов
имеют в торцах вырезы в виде ласточкина хво­
ста, в которые входят другие концы кресто­
вины взрывателя.
280. К одному из рычагов рамки, имеющему
вырез для конца крестовины взрывателя, снизу
прибита деревянная колодочка со сквозным от­
верстием для вставления стопорной чеки. Отвер­
стие в колодочке совпадает с его продолже­
нием в торце подкладочного бруска. Вместо ко­
лодочки может быть применён угольник, изо­
бражённый на рис. 89, В.
281. Взрыватель М УВ имеет приваренную к
штоку ударника муфту с крестовиной (рис. 90)
и вместо обычной чеки — длинную предохрани­
тельную чеку. Взрыватель вставляют в отвер­
стие крышки и закрепляют тонкой железной за­
слонкой, вдвигаемой между корпусом взрыва­
теля и предохранительной чекой и между под­
кладочными брусками и пластиной.
1 Предложение В. И . К оряеезз.
1«7
Р и с . 89. Речная мина УМК-2:
,1 — о б щ и It в и д с б о к у (с р п вр еао м к о р п у с а ); Б — п иан ;
В _ у гольн и к стопорного при сп особлен и я;
г — к о р п у с ; г — к р ы ш к и ; 3 — д н о ; =/ - к о р о б к а ; 5 — и л а с т п н к а ;
г, _ п о д к л а д о ч н ы й б р у с о к ; 7 — ж е л е з н а я пни с т п н к а ; S — п л а н к и
р ам к и : 0 — о сь в р а ш е л п к п л а н к п р а н к н ; 10 — п о п е р е ч н ы е св я зи .
л — в з р м о а т е л ь М У В с к р е с т о в и н о й ; 12 — з а д в и ж к а ; 13 — п р е•го х р а н п т е л ь н а н ч е к а : И — к о л о д о ч к а : ій — с т о п о р н а я ч е к е ; 16--штгур; іт — ско бя : i s — у г о д ь н п к ; IV - 400-т ш аш к в ; SO — в е р п д ВВ
282. При встрече мины с препятствием рамка от
удара поворачивается, её трёхугольные пластинки
выходят из-под концов крестовины, и ударник
(при вынутой предохранительной чеке) падает
вниз, вызывая взрыв мины. При установке мины
в качестве якорной срабатывание взрывателя
происходит при наезде на рамку лодки, парома,
плота.
Рамку
из соображений
транспортировки прибивать
непосредственно перед пу­
ском мины.
ю
см
283. Перед пуском мины
вставляют
специальный
взрыватель М УВ и закре­
пляют заслонкой, к предо­
хранительной чеке привязы­
вают шнур длиною 20— 25 м
и мину доставляют на лодке
или буксированием на фар­
27'
ватер, где проверяют поло­
жение крестовины взрыва­
4 -^
теля; после этого мину пу­
скают по течению. По уда­
60 —
лении мины на длину шнура
предохранительную чеку вы- Рис. 90. Взрыва-іель
дёргивают, и мина привок МІІНе УМК-2:
Д И Т С Я В боевое положение.
^ у в ; ° Р? - % а п и а ^ М Д - 2 ;
284. Для установки мины
в качестве якорной к донт<>лъшін ч<*•«»
пой скобе привязывают не­
обходимой длины верёвку с грузом не менее
10 кг. Рамка должна погружаться в воду на
глубину 15— 25 см. Перед выдёргиванием чеки
нужно убедиться в правильном положении кре­
стовины взрывателя.
169
163
285. Обезвреживание якорной мины УМК-2
производят, как мины СРМД (ст. 277).
286. Сплавная рычажная
мина СРМ -263]
(рис. 91) представляет собою плотик из двух и
более брёвен, в средине которого в проёме или
на брёвнах помещается ящик с зарядом взрыв­
чатого вещества. Плотик прочно скреплён попе­
речными связями. На крайних связях шарнирбо
укреплены рычаги, посредством которых при
поворачивании происходит выдёргивание чек
взрывателей МУВ, вставленных в мины ПМ Д -6
с оторванными крышками, привязанные к стен­
кам ящика с двух сторон.
Рычаги связаны между собою проволочными
стяжками. От одного из рычагов идут тяги
к колодке, прибитой к выступающему бревну.
При помощи этих тяг и боковых стяжек вся си­
стема рычагов приводится в неподвижное со­
стояние предохранительной чекой, вставляемой
сквозь петли тяг в колодку.
Ящик имеет двойную крышку и тщательно
просмаливается.
287. Мину буксируют на фарватер и пускают
по течению. С расстояния 20— 25 м выдёргивают
при помощи шнура предохранительную чеку,
и рычаги получают возможность поворачиваться
на своих осях. При столкновении с препятствием
каким-либо концом рычага происходит выдёрги­
вание чек взрывателей и взрыв мины.
288. Сплавная планочная мина (рис. 92) со­
стоит из плотика и установленного на нём ящика
с зарядом взрывчатого- вещества. К стенкам
ящика привязаны четыре противопехотные мины
ПМ Д -6 без крышек. Вдоль и поперёк плота уло­
1 П редлож ение
170
263
А ИБ.
кины ПІѴД-6 к
'
Р и с . 91. С п л ав н ая.р ы ч аж н ая мина: СРМ-263.
к а я "
" 171
Вид по стрелка А
( ѳакреппѳиив планок
предохранительной чеиой)
Ри с. 92. П ланочная сплавная мина:
I — п ао т: £ — ащ п іі с в& рядом В 8 : 9 — м и на
ПМД-6: і — п л а в к а ; 6 — ск о б а : 6 — н а т я ж ­
н ая п р о в о л о к а : 7 — кронходейВ ; « — с т о й к е .
9 — п р ед о х р ан и тельн ая чека: ю —ш н у р :
11 — взрыватель МУВ,
Р а з м е р ы д а в и э ц вати м етр а.^
17.?
жены четыре планки, имеющие возможность про­
дольно перемещаться в скобах. От концов пла­
нок к чекам взрывателей МУВ, вставленных
и мины ПД М -G, протянута натяжная проволока.
При ударе о препятствие одною из планок по­
следняя ‘перемещается внутри скоб и выдёрги­
вает чеку взрывателя, вследствие чего проис­
ходит взрыв мины ПМ Д -6 и всего заряда
мины.
В двух противоположных точках пересечения
планки имеют отверстия, в которые вставляются
предохранительные чеки, устраняющие возмож­
ность перемещения планок. К чекам привязы­
вают шнуры, идущие через кронштейны к напра­
вляющей стойке, где они сливаются в общий
шнур, за который выдёргивают с расстояния
обе предохранительные чеки.
289. Подготовку мины, спуск на воду и букси­
рование па фарватер производят с застопорен­
ными планками.
,•
290. Речная якорная мина РМКФ 1 (рис. 93)
применяется для подрывания легких пловучих
средств противника на реках и озёрах (понтонов,
лодок, паромов и т. п.). Мина имеет простую
конструкцию и изготовляется непосредственно
в войсках по специальной инструкции.
291. Мина состоит из следующих частей:
а) деревянного корпуса кубической формы
с внешними размерами 2 1 0 X 2 1 0 X 2 1 0 мм, вну­
три которого помещён заряд взрывчатого ве­
щества;
_
б) крышки корпуса, наглухо прибитом к кор­
пусу;
1 РМ КФ означает
«Речная мина К арельского фронта».
i — корпус; £ — кры ш ка;
3 — с т о іи .л о п о р ы ) ; * — р а м к а ;
в — п р е д о х р а н и т е л ь н а я п л а н к а (д оска); в — и а р и з а т с л ь ВПФ;
7 — б е ч е в к а ; 8 — ч е к а ; 9 — с к о б а м а л а я ; 10 — п р е д о х р а н и т е л ь ­
н ы й ш п л и н т ; 11 — ш н у р е д в о й н о й п е т л е й ; 1S — с к о б а н а п р а в ­
л я ю щ а я ; і З — я к о р н а я в е р е с к а ; 14 — я к о р ь (груа); j e — н о ж к а
р а м к и ; і в — к л и н ы ш е к ; 17 — ш а ш к а в 200 п л и 400 г; 18 — в а р я д
ВВ; ю — п е р е г о р о д к а ; SO — р у ч к а ; S1 — а а п а л МД-2: PS— р ам к а-
ф иксатор
в) рамки размером 400 X 400 X 8 мм, при
перемещении которой происходит срабатывание
взрывателя;
г) предохранительной планки (доски) разме­
ром 300 X 300 X 5 мм, прикреплённой к крышке
при помощи верёвки;
- .
д) взрывателя ВПФ, вставляемого в отверстие
крышки;
е) якоря, которым может служить кусок ме­
талла, камень, весом не менее Ю кг;
174
ж)
заряда взрывчатого вещества (в шашках
или в виде порошка) весом 3 кг; запальной
шашкой
служит тротиловая шашка весом
200 г.
292.
Мину устанавливают при помощи якоря,
причём рамка должна быть погружена на глу­
бину 20 см от поверхности воды. При столкно­
вении с рамкой движущегося предмета (лодки,
понтона) рамка наклоняется и цанга освобож­
дает головку ударника; этим вызывается взрыв
капсюля-детонатора и взрыв всей мины.
Корпус мины представляет собой тщательно
просмолённый для герметичности ящик, на дне
которого имеется кольцо или петля для крепле­
ния якорной верёвки. Для переноски мины к
корпусу ящика прибита верёвочная ручка. Внут­
реннее пространство ящика разделено двумя
перегородками, образующими в середине камеру
для закладки взрывчатого вещества и по сто­
ронам — камеры для обеспечения пловучести
мины.
Крышка корпуса имеет на внутренней стороне
две направляющие планки, фиксирующие её по­
ложение, и рамку-фиксатор, определяющую по­
ложение запальной шашки.
К верхней стороне крышки прикреплены две
стойки (упора), на которые опирается предохра­
нительная планка. Упоры снабжены вырезами,
позволяющими рамке в боевом положении мины
свободно наклоняться в любую сторону при на­
жатии на одну из её планок.
В центре крышки имеется круглое отверстие
для взрывателя.
Рядом с взрывателем в крышку вбиты две
скобы для продевания установочной чеки,
удерживающей бечёвку, посредством которой
предохранительная планка
привязывается
к
крышке.
Вблизи одного из Краёв крышки имеется на­
правляющая скоба, через которую продеваются
петли шнура, служащего для выдёргивания
шплинта взрывателя и чеки предохранительно!!
планки после установки мины.
Рамку собирают из деревянных планок; оьа
имеет в центре ножку, па которую насаживают
цангу взрывателя, скрепляя её с ножкой рамки
металлической шпилькой.
Предохранительная планка представляет собой
доску, которую после установки рамки наклады­
вают на неё сверху и привязывают к крышке
ящика бечёвкой, продеваемой в отверстие, име­
ющееся в предохранительной планке. Предохра­
нительная планка при помощи бечёвки удержи­
вает рамку параллельно крышке и не позволяет
ей соскакивать с взрывателя. После установки
мины чека предохранительной планки посред­
ством шнура удаляется, и планка всплывает, на
поверхность воды.
В корпус взрывателя ВПФ для герметичности
закладывается сальник, который изготовляют из
плотной суконной материи и пропитывают, та­
вотом. Сальник закладывают со стороны головки
ѵдарника. Корпус взрывателя вставляют в отвер­
стие крышки и с обеих сторон тщательно про­
смаливают. Ударник взводят в боевое положе­
ние и на его головку надевают цангу, в кото­
рую вставлена ножка рамки; ударник закрепляют
предохранительным шплинтом.
293.
К моменту снаряжения мины взрыватель
ВПФ должен быть вставлен в крышку и с обеих
сторон просмолён, цанга надета на ножку рамки
176
и ударник взрывателя взведён и закреплён пре­
дохранительным шплинтом.
Снаряжение мины РМКФ, её подготовку и
пуск производить в следующем порядке:
1) Поставить корпус мины на стойки (упоры)
и ввинтить в корпус взрывателя запал МД-2.
2) Насадить на капсюль-детонатор заранее
рассверленным запальным гнездом тротиловую
шашку весом- 200 г и залить горячим битумом
щели между шашкой и охватывающими её
брусками рамки-фиксатора.
3) Заполнить среднюю камеру порошкообраз­
ным веществом доверху, слегка уплотнив его
рукой (заполнять можно и тротиловыми шаш­
ками общим весом 3— 3,4 кг).
4) Наложить дно и закрепить его шурупами
(забивать гвозди и вообще ударять по мине не
разрешается).
5) Просмолить щели между дном и корпусом
мины (осмолку верхней части мины производить
до снаряжения).
6 ) Поставить мину на дно и вставить в цангу
рамки головку взрывателя.
7) Придерживая рамку, наложить на неё предо­
хранительную планку (доску) так, чтобы она
легла на стойки, и привязать её бечёвкой
к крышке, продев бечёвку под установочную
чеку и в оба отверстия планки; бечёвку завя­
зать над планкой и затянуть её не слишком
сильно, подбив клинышек.
8) Привязать к донному кольцу якорную ве­
рёвку необходимой длины с грузом не менее
10 кг.
9) Привязать к предохранительному шплинту
взрывателя и к установочной чеке шпур так,
чтобы узел был вынесен за направляющую
12
З а к . 807/73С иі
177
скобу; петля, идущая к предохранительному
шплинту, должна быть короче другой на б см.
10) Доставить мину на лодке или плоту
Ме™ Спустить в воду сначала якорь, а затем
и мину И с расстояния 2 0 -2 5 м плавно вш » нѵть L шнур шплинт и чеку; освобожденная
предохранительная планка всплывет ^ повер
ность, а рамка будет удерживаться под водой.
“ п Т и ^ а е Т н Г р а м к у лодки мина - P P f ™ .
Глубина погружения рамки должна быть в р
делах 15— 25 см.
„
294.
Обезвреживание установленной мины пр изводить, как указано в ст. 27 .
Подтаскивание мин под гусеницы
Г л а в а IX
УПРАВЛЯЕМ Ы Е МИНЫ
И ПРИБОРЫ УПРАВЛЕНИЯ
295 Основное отличие управляемых лил от
обь^ных заключается в том, что они ™ у г б«ть
взорваны по желанию в момент
^ УюГпЬ; о х Г д Г Г п Г и и Д
ме=
войск и ма-
териальной части.
296. Управление минными полями или
.
ными минами осуществляется одним из следу
ЩИа) подтаскиванием мин под движущийся танк,
б)
в ы д ё р г и в а н и е м боевой чеки или замыкание
электрической цепи при помощи длинного шнура
178
(проволоки) из укрытия; з последнем случае
в корпус взрывателя ввинчивается контактная
пробка (см. рис. 23);
в) выстрелом из винтовки, когда от пробива­
ния пулей специального щита (пулевого замыка­
теля) происходит замыкание электрической цепи.
Схема установки пулевого замыкателя показана
на рис. 16.
г) при помощи электрического тока, по про­
водам; в этом случае минные поля или группы
мин в момент включения тока либо взрываются,
одновременно или поочерёдно в наперёд задан­
ной последовательности, либо приводятся в бое­
вое состояние и в дальнейшем взрываются от
воздействия на них противника.
297. Подтаскивание мин применяется перед
передним краем обороны, перед артиллерийскими
и миномётными позициями, а также на дорогах,
улицах и просеках с помощью простейших при­
способлений.
Подтаскивание мин производится бойцами пз
окопов или других укрытий с. расстояния
в зависимости от условий видимости и характера
поверхности местности в секторе передвижения
мины.
298. Простейшим приспособлением для под­
таскивания мины под танк является полозок, из­
готовленный из листового железа или тонких
досок. К полозку с одной стороны или с двух
привязывается проволока илн верёвка для под­
таскивания. Окончательно снаряжённая мина
устанавливается на полозок и прочно привязы­
вается к нему.
Мина на полозке устанавливается на вероят­
ном направлении движения танка и при его при­
ближении подтаскивается под его гусеницы.
Мина с' двумя верёвками позволяет осущест­
влять её перемещение в обоих направлениях.
Для подтаскивания мин назначаются I 2
бойца.
Мины можно связывать по две, располагая
их одну за другой.
Схема установки приспособления для наводки
мин приведена на рис. 94.
А
Ри с. У4. Схема установки приспособления
для наводки мин:
299. Установку и применение приспособления
для подтаскивания мин производить в следую­
щем порядке:
1) выбрать место для окопа, обеспечивающее
хорошую видимость в сторону установки мины;
2) вырыть для полозка с миной ямку с поло­
гими выходами;
3) привязать верёвку к полозку с миной;
4) вставить в мину взрыватель и полозок
с миной поставить в ямку и замаскировать;
5) вырыть окоп так, чтобы из него была
видна мина.
300. Один из вариантов приспособления для
подтаскивания мин более простой конструкции,
состоящего из трёх штырей, двух распорок и
шнура, представлен на рис. 95 в свёрнутом поло­
жении.
Рис. 95. У прощ ённы й образец приспособления для п о д ­
таскивания мин:
1 — ш хы рь; 2 — р а с п о р к и ; Я — ш н у р
.-1 — у с т а н о в к а о д н о й мины: В — у с т а н о в к а д в у х лш н
180
181
301.
Для быстрого закрывания дорог и дефиле
применяются минные шлагбаумы.
Минный шлагбаум состоит из доски длиною
3— .5 М) к которой привязаны противотанковые
мины С промежутками 0,5— 1,0 м.
Шлагбаум до применения должен быть распо­
ложен вдоль дороги, на обочине, или в стороне
от дороги, но под прямым углом к ней (рис. 9Ь).
В нужный момент шлагбаум при помощи верёв­
ки, привязанной к его концу, поворачивается по­
перёк дороги или вытягивается на неё.
Взрыватели в мины шлагбаума
Рис. 96. Минный шлагбаум;
j
у с т а н о в к а ш л а г б а у м а п о в о р о то м ; Б — у с т а н о в к а ш а а г б а *
у м а в тяги ван и ем н а дорогу;
I — м ннш ; 3 — д о с к и ; 3 - в е р е в к а и л и п р о в о л о к а .
П ѵ ы втн р о м п о к а з а н о п о л о ж е н и е м и н н о го ш л а гб а у м а п о сл е
поворот»
Для установки минного шлагбаума поперёк до­
роги можно отрывать канавку, которую до при­
менения шлагбаума следует закрывать бревном;
последнее в нужный момент убирается и на его
место устанавливается минный шлагбаум.
Минные шлагбаумы применять на насыпях, в
выемках, при подъездах к мостам, на гатях и
в других трудно объезжаемых местах.
Для обслуживания минных шлагбаумов, в за­
висимости от их количества, назначаются 1
3 сапёра.
\ Минные поля, управляемые по проводам
302. Управление по проводам может быть осу­
ществлено как в отношении противотанковых
минных полей, так и в отношении противопехот­
ных. Схемы управляемых минных полей приве­
дены ка рис. 97 и 98.
303. Управляемое противотанковое минное поле
(рис. 97) представляет собою систему мин (фуга­
сов) с зарядами весом 8— 10 кг. Взрыв зарядов
происходит после включения источника тока
в сеть с поста управления (минной станции) при
наезде танка или автомашины на замыкатель,
расположенный рядом с зарядом.
Для управляемых противопехотных минных по­
лей (рис.* 98) используются осколочно-загради­
тельные мины ОЗМ-152, а также мины, устроен­
ные в сочетании с универсальной вышибной ка­
морой УВК (ст. 191).
• 304. Устройство и принцип действия управ­
ляемого противотанкового минного поля таковы:
На участке, подлежащем минированию, укла­
дывают электровзрывную сеть (рис. 97). К рас­
пределительным проводам подключают замыка­
тели ЗЭМ-2 и электродетонаторы; последние
183
182
Противник
Р и с. 37. С хема устройства двѵхрядиой усиленной секции
ѵправляемосо противотанкового минного поля на 50 ф у ­
гасов с двумя парами м аги стральн ы х проводов:
/ - - п у л ь т у п р а в л е н и я ; 2— м а г и с т р а л ь н ы е п р о в о д а ;
п р е д а д и т е зхьвыѳ п р о в о д а : 4 — о тв о д ы ; л — а ю іы к а т е л н З о 31--:
6 — «аряд ВВ
1*ис. 98. Схема управляемого
противопехотного минного
поля:
1,2,
•in
— лклгочптг-л м: 10, 20,30,
г р у п п ы м и н . п вры п аем ы о
включением соответствующих
лключіітслс й; б — о б щ и й п р о под: С — м а г и с т р а л ь н ы е п р о пода
184
вставляют в заряды; магистральные провода
подключают к клеммам пульта управления.
Нажатием на соответствующую кнопку минное
поле приводится в боевую готовность (сеть ста­
вится под напряжение). При наезде танка или
автомашины на замыкатель ток вызовет взрыв
расположенного рядом с ним электродетонатора
и заряда.
305. Pa-счёт и составление электровзрывной ’
сети, её прокладка, организация работ и устрой­
ство поста управления (минной станции) и про­
верка исправности батарей в пульте управления
выполняются согласно «Наставлению для инже­
нерных войск. Подрывные работы, 1943 г.».
В качестве зарядов можно использовать про­
тивотанковые мины, укладывая их попарно.
Приборы для управляемых минных полей
306. Пульт управления (рис. 99) сбетоит из
деревянного ящика с крышкой и уложенными
в него тремя батареями БАС-60. На панели пуль­
та находятся три пары клемм для присоединения
магистральных проводов и три кнопки включения,
прикрытые резиновыми прокладками и- ограни­
ченные деревянными кольцами. Батареи БАС-60
(или БАС-80) при применении пульта в минном
поле с параллельным включением зарядов соеди­
нены параллельно для обеспечения одновремен­
ного взрыва 2— 3 зарядов. При использовании
этого же пульта для управляемых минных полей
с последовательным включением зарядов бата­
реи соединяют последовательно.
307. Переключатель БИС (бегунок) приме­
няется для взрывания противопехотных ми и
(ОЗМ) группами в определённой последователь­
ное гн.
Переключатель (рис. 100) представляет собою
электромагнитный механизм, состоящий из сле­
дующих элементов: катушки с электромагнитом,
храпового механизма, токоподводящего кольца,
Р и с. S9, П ульт
управления противотанковыми минными
полями:
А - р а зііе з ; Б - п л а н ; В - с х е и ы с о е д и н е н и й б а т а р е и Б А С -tlO:
г - ящ и к ;
— к р ы ш к а ; 5 — к л ем м ы ; 4 — к н о п к а (в н у т р и к о л ь ц а
г
186
п о д р е а и н о ь о і: п р о к л а д к о й ); 5 — р е м н и
Рис. 100. П ереклю чатель БИ С (бегунок):
4 — о б щ и й в и д ; Б — м е х а н и зм ;
* _ к о р п у с ; 2— к р ы ш к а ; 3 — п р о в о д а ; і — к а т у ш к а ; 3 — ел<
т р о м а г н и т ; в — я к о р ь ; 7 — с о б а ч к а ; 8 — пх>уа?пна; 9 ~ храи оічх?
к о л е с о ; 11 — п а н е л ь
токонесущей щётки и 25 контактов (ламелей), из
которых 24 контакта соединены параллельно (па­
рами), а двадцать пятый контакт является ней­
тральным — нулевым.
Всего из переключателя выведено 15 про­
водов: 12 проводов от парных контактов, имею­
щих порядковые номера, 1 провод от токопитаю­
щего кольца с биркой 0 и 2 провода от обмотки
электромагнита с бирками А к Б (рис. 101). Пи­
тание механизма переключателя возможно от су­
хих батарей и аккумуляторов.
308.
Действие переключателя происходит сле­
дующим образом:
Р н с. 101. Схема устройства переклю ­
чателя БИС:
1 — и с т о ч н и к то к и : ? — р у б и л ь н и к : 3 —
м аги стральн ы е
п р о во д и
о б и р к ам и
А и Б; і — катуш ка: 5 — эл ектром агн и т:
« — я к о р ь ; Г— с о б а ч к а ; S — п р у ж и н а ; 9 храповое
к о л е с о ; ю — то к о іш таю щ ек
к о л ь ц о ; 11—т о к о п о д в о д я ш и я іп стк а; 12
к о н то ктьг; іЗ—е л е к т р о д о т о н п т о р ы : 14 —
наорванит.п? а н е к т р о д е т о п я г о р ы ; 15 провод с биркой 0
При подключении переключателя к источнику
тока ток проходит по магистральным проводам
ь катушку электромагнита и через токопроводя­
щее кольцо попадает в токопитающую щётку,
а через неё — на соответствующий контакт и
группу электродетонаторов, присоединённых к
данному контакту, в результате чего происхо­
дит их взрыв. Ток, протекая по обмотке элек­
тромагнита, одновременно притягивает якорь,
который остаётся в таком положении до раз­
рыва электрической цепи. После выключения
тока якорь возвращается в исходное положение
силой оттягивающей его пружины и посред­
ством храпового колеса переводит щётку на
следующий контакт переключателя, соединён­
ный с электродетонаторами другой группы.
Таким образом для взрывания каждой группы
мин требуется отдельное замыкание электриче­
ской цепи тока, что позволяет взрывать группы
мин по очереди в той последовательности, в ко­
торой они подключены к проводам переключателя.
309.
Перед установкой переключателя БИС на
минное поле должна быть проверена его исправ­
ность. Для этой цели к выводным проводам
А и Б присоединяется источник тока, при каж­
дом замыкании и размыкании цепи которого
щётка должна переводиться с одного контакта
на другой. Проверку напряжения источника тока
производят вольтметром. Отсутствие замыкания
между контактами 'И токопитающим кольцом
проверяется путём подключения к одному из
зажимов омметра провода с биркой 0 , а к дру­
гому поочередно всех 12 контактных проводов.
Во всех случаях стрелка омметра должна пока­
зывать на знак бесконечности (оо), кроме одного
контакта, на котором в момент проверки нахо­
дится Щётка. Для проверки этого *<>™кта
нужно с него перевести щётку на проверенный
ѵже соседний контакт подключением к прово
дам .4 и Б батареи типа КБС или СБС и не
медленным её отключением.
При отсутствии омметра проверка переключа
теля может, быть выполнена лампочкой от кар­
манного фонаря подключением ее вместо электро­
детонаторов, или же пробным взрыванием элек
трозапалов;
зажигание лампочки или в о .
пламенение запалов указывает на исправность
переключателя.
„ лф0иппі(т,
310.
После этой проверки нужно установи.ь
прибор на нулевую (нейтральную) ламель.
Установка щётки на нулевую ламель (в на
чальное положение) выполняется следующим оо' ' а) включить между проводами с бирками 0 и
12 лампочку от карманного фонаря;
^
б)
присоединить к выводному проводу L г р
КОЙ А батарею СБС и вторым её проводом еделать несколько последовательных пР™ас‘^
к жиле провода с биркой Б до Тех пор, пока
лампочка не загорится; горение лампочки ука
жет, что щетка находится на 12 ламели,
в) отнять провод от жилы-лампочка ' п о г 5 ™
’
и щётка автоматически передвинется на след>
Ю1311°' Переключатель* К Р А Б -А 1 (рис. 102) явіяется электромагнитным механизмом. Наз,та _
ние его-подключать поочередно ^ ект^взр ы вные цепи мин (фугасов) минного поля к источ
нику тока. Общее число электровзрывных цепей,
переключаемых одним прибором, равно 12.
’ П редлож ение
А.
М.
Т арасова.
Рис.
102. П ереклю чатель
К РА Б -А
со
снятой
крышкой:
і — ось п е р е к л ю ч в т с л п с ш а й б о й ; В — сш гр а я ь ш іп в р у я с п в а ;
s —б а л л а с т н о е с о п р о т и в л е н и е ; ä — с т о п о р н ы й ву б; б — э л е к ­
тр о м агн и тн о е р еп е; ö — храп овпкп; 7 — кон такты ; 8 — кры ш ки
к о ж у х а ; ft— п р о л о д а п л с к т р о и в р ы в н о й с е т и ; 10— к о ж у х п е р е ­
к л ю ч а т е л я ; И — п р о б к а к о ж у х а оо нш п п ем
312.
Переключатель помещен в пластмассовый
кожух с навинтованной крышкой. На дне кожуха
имеется прилив с отверстием, закрываемым на­
винтованной пробкой. Головка пробки имеет
191
190
шлиц, а *на нижней части — резиновую шайбу
для повышения герметичности. На внутренней
стороне крышки смонтирован механизм переклю­
чателя, а на наружной имеется сальник, через ,
который наружу проходят выводы от контактов
переключателя. Напряжение, при котором пере­
ключатель КРАБ-А надёжно работает, 3 в.
313.
Электромагнитный механизм переключа­
теля состоит из:
а) электромагнитного реле с стопорным зубом
и парой контактов;
б) балластного сопротивления;
в) оси переключателя с шлицем на торце;
г) стальной пружины,- навитой па ось и укре­
плённой одним концом к ней, а другим к стойке;
д) двух храповиков (нижнего и верхнего), на­
саженных на ось переключателя;^ зубья обоих
храповиков смещены на небольшой угол относи­
тельно друг друга;
е) щётки, насаженной на ось переключателя;
ж) панели из гетипакса с двенадцатью контак­
тами и выводами от них к наружной электровзрывной сети через сальник;
з) звездочки, укреплённой на оси и ограничи­
вающей проскакивание щётки по контактам па­
нели.
314. Для работы переключателя пружина его
закручивается с помощью отвёртки, которую
вводят внутрь кожуха через отверстие в приливе
и вставляют в шлиц оси. Пружину заводят до*
отказа.
_
п
315. При подаче тока на концы + Л и ■*/
электромагнитного реле оно срабатывает, а при
выключении тока оно отпускает. Благодари
этому стопорный зуб реле перескакивает с оче­
редного зуба нижнего храповика на зуб верхнего
и обратно. Первое происходит при срабатывании
реле, второе — при его отпускании. При отсут­
ствии тока в реле щётка переключателя нахо­
дится между контактами на панели. При сраба­
тывании реле щётка становится на очередной
контакт и находится на нём всё время, пока реле
находится под током. При отпускании реле
щётка снова становится между контактами.
Схема переключателя приведена на рис. 103.
316. Провод — J1 соединен внутри прибора
с щёткой переключателя, контакты панели имеют
выводы наружу через сальник и имеют номера
от 1 до 12. Провод + Л соединяется с общим
проводом минного поля. Каждый электродетона­
тор одним проводом присоединяется к очеред­
ному номерному проводу, а вторым проводом —
к общему проводу переключателя.
317. Для проверки переключателя КРАБ-А при
подготовке его к работе необходимо:
а) произвести наружный осмотр; кожух не дол­
жен иметь трещин и поломок, провода — обрывов;
б) вывинтить пробку нижнего отверстия;
в) проверить герметичность кожуха с помо­
щью автомобильного насоса и мыльной пены,
которой покрывают швы; накачивание воздуха
выполняется не более чем одним полным опу­
сканием поршня насоса (эта проверка выпол­
няется на складе части);
г) вставить через отверстие часовую отвёртку
или тонкий нож в шлиц оси и завести пружину
доотказа;
д) завинтить пробку;
е) общий провод присоединить к проводу -Ы7;
ж) присоединить к каждому номерному про­
воду ( 1— 12) и общему проводу взрывной сети
лампочку, вольтметр или электрозапал;
1 3 З а к . 8 0 7 /7 3 6 а
19 3
ЧАСТЬ ВТОРАЯ
С РЕД С ТВА РА ЗМ И Н И РО ВА Н И Я
Г л а в а
ч
Рис. 103. Электрическая схема
К РА Б -А :
16
3neoKÄ
переклю чателя
T- K o S " y ö п е р е к л ю ч а т е л я (о б щ а я т о ч к а )
з) включить
батарею
на
3
в
на
концы
+ И) проверить правильность переключения элек­
тровзрывных цепей.
318.
После проверки переключателя при уста­
новке на минном пйле необходимо завести пру­
жину переключателя, как указано в п. «г» и «д
ст. 317 и присоединить взрывную сеть к прово­
дам электродетонаторов.
ОБЩИЕ ПОЛОЖЕНИЯ
319. Средства разведки, разграждения и разми­
нирования составляют неотъемлемую часть осна­
щения инженерных частей. Наличие этих средств,
готовность их к действию, своевременный ре­
монт, пополнение и изготовление на месте — дол­
жны быть предметом постоянной заботы инже­
нерных командиров всех степеней.
320. Назначаемые группы разграждения, штур­
мовые и обеспечения, а также входящие в них
подразделения от пехоты, в необходимой мере
снабжаются специальными средствами распоря­
жением соответствующих инженерных начальни­
ков или средствами, изготовляемыми на месте
под руководством и наблюдением тех же на­
чальников.
321. Средства разведки, разграждения и разми­
нирования применяются:
а) для разведки и разграждения различного
рода фортификационных препятствий против­
ника;
б) для разведки и разминирования противотан­
ковых, противопехотных минных полей, сюрпри­
зов, МЗ'Д и других взрывных заграждений;
в) для разведки й разминирования населённых
пунктов, автогужевых и железных дорог, аэро­
дромов и различного рода сооружений;
13»
19 4
X
.195
г)
для разведки, разграждения и разминиро-
вания водны х
препятствии.
п ->п.
322. Оснащение разведывательных гр„
ЖН.О б ы т ь к а ж д ы й р а з п р о д у м а н о
к п м ян л и о о м а п е р е д о тп р авк о й групп ы (д о зо р )
н а в ы п о л н е н и е б о е в о й з а д а ч и наличиеj и и с п р а в ­
ность о сн ащ ен и я д о л ж н о бы ть д о в е р е н о .
Примерное оснащение групп разведки и Р
гп яж лен и я д ан о в прилож ении в кон ц е кни
.
32^ Средства разведки, разграждения и размин и р о ван и я п о д р а зд е л я ю т с я на:
маш ины *
а)
табельн ы й инструм ент, приборы и “ ш ш ш ,
сп ед ства и зго то вл яем ы е частям и зао л аг
врем енно на м есте и з подручны х м атериалов.
Г л а в а XI
М ИНОИСКАТЕЛИ
Т а к т и к о -т е х н и ч е с к и е д ан н ы е м и н о и ск ател еи
вы со ко й частоты
324 Наиболее распространёнными в Красной
—
Г “, 5
?
Ä
s
i
=
~
’= ■
CT325.a М и н о и с к а т е л ь в ы с о к о й o ч а с т о т ы с о с т о и т
и ч с л е д у ю щ и х о с н о в н ы х ч а с т е й (p f с .
)•
П гетер о д и н н о го б лока, см он тирован ного в ме
таллической ко р о бке, укреплённой на искатель196
197
ной рамке, со шлангом питания и головным те­
лефоном;
2 ) источников питания в деревянном ящике;
3) разборной штанги для укрепления на ней
искательной рамки;
4) заплечной сумки для укладки и переноски
миноискателя в сложенном виде и для пере­
носки источников питания при работе с миноис­
кателем;
.
5) запасных радиоламп.
326. По количеству радиоламп миноискатели
высокой частоты делятся на двухламповые и
одноламповые.
К двухламповым миноискателям относятся ми­
ноискатели ВИМ-203 и ВИМ-210; к однолампо­
вым — миноискатели ВИМ-695 и ВИМ-625.
327. При поднесении искательной рамки мино­
искателя высокой частоты к металлическому
предмету происходит изменение тона в телефоне.
Расстояние от металлического предмета до
рамки, с которого наблюдатель с надетыми на­
ушниками начинает чувствовать влияние на ми­
ноискатель металлического предмета, зависит:
1) от размеров и формы предмета, 2) от харак­
тера среды между рамкой и предметом (воздух,
земля сухая и влажная, вода) и 3) в небольшой
степени от высоты тона в телефоне.
328. Для характеристики миноискателей вво­
дится понятие чувствительности миноискателя.
Под чувствительностью миноискателя понимается
то расстояние по воздуху от рамки до металли­
ческого предмета (чаще всего до пластины разме­
ром 1 0 0 Х Ю О Х 1 мм или Д° некоторых, наибо­
лее часто встречающихся мин), с которого на­
блюдатель начинает чувствовать влияние этого
предмета на миноискатель.
198
Ч увстви тельн ость м и н ои скател ей вы сокой частоты
Н аим ен овани е предм ета
Ч увствительн ость
в см
П ластина м еталлическая размером
100 X 100 X 1 м м ...............................
Мина Т М -3 5 ................................................
Немецкая мина Т-35 . ■......................
Немецкая противопехотная мина S .
Взрыватель М У В ...................................
30—35
40— 45
4 5 -5 0
2 5 -3 0
5 -6
329. Миноискатели ВИМ-203 имеются трёх ти­
пов: 1) с круглой рамкой, с параллельным пита­
нием накала ламп (обр. 1941 г.); 2) с круглой
рамкой, с последовательным питанием накала
ламп (о<5р. 1942 г. ВИМ-203 м); 3) с прямоуголь­
ной рамкой, с последовательным питанием на­
кала ламп (обр. 1942 г.).
В миноискателях с последовательным пита­
нием ламп применяются три элемента типа ЗС
вместо двух элементов в миноискателях парал­
лельного питания.
330. Миноискатели ВИМ-210 имеются двух ти­
пов: образца 1939 г. и образца 1940 г.
Между собой эти миноискатели отличаются
способом крепления к винтовке и размещением
в сумках. Миноискатели образца 1939 г. разме­
щаются в двух сумках, образца 1940 г.— водной.
331. Одноламповые миноискатели ВИМ-695 и
ВИМ-625 отличаются друг от друга электриче­
ской схемой и конструктивным оформлением раз­
личных деталей.
332. Источником питания накала ламп мино­
искателей ВИМ-210 служат элементы щелочных
аккумуляторов НКН-10, а источником питания
для остальных миноискателей — сухие элементы
типа ЗС.
■ . . , \'
199
ч£. о
со
со
Для питания анодов ламп во всех миноискате­
лях применяется батарея БАС-60.
333. Основные технические данные миноиска­
телей высокой частоты приведены в табл. на
стр. 201 .
Ч ОО
и СО
о
200
“Э а!
с прямо­
угольной
рамкой
Принцип действия миноискателя
высокой частоты
334. Основу миноискателя составляет лампо­
вый генератор (гетеродин) высокой частоты, ка­
тушка самоиндукции которого намотана на иска­
тельную рамку. При поднесении к искательной
рамке металлического предмета последний будет
вызывать уменьшение самоиндукции катушки,
вследствие чего частота колебаний гетеродина
будет меняться. Чтобы ухо человека могло вос­
принять как звук изменения частоты, которые
вызваны приближением металла к искаіельной рамке, колебания искательного гетеродина
смешиваются с близкими им по частоте колеба­
ниями вспомогательного гетеродина и затем де­
тектируются (выпрямляются). В результате этого
получаются колебания, частота которых равна
разности частот смешиваемых колебаний. Полу­
чившаяся разностная частота колебаний назы­
вается частотой биений и воспринимается ухом
как звук (тон).
Таким образом, неслышимые изменения часто­
ты колебаний искательного гетеродина с по­
мощью вспомогательного гетеродина делаются
слышимыми изменениями частоты биений.
Изменение частоты биений производится регу­
лировкой ёмкости или самоиндукции колебатель­
ного* контура одного из гетеродинов:
ОО
•л а О
оо_
cs”
N
0-2
<и
<D 'О
й
кО S
X ш с со с
о
с
я:
s:
£
щ
3
х
X
й
е=(
«
3
хj:
4
он
5
X
со
л
о.
- ь S
o
со
ю- >.
& 2Sco
ü 4
00
с-Г
о
юN
C
T
Гt*
Н
х
00 О
о
1C
^
и
о
ю
4J*
•
■ •
ж
-Jv.
ао. a
н
о я
S
ѴО
а
- я с03
о. О • Я
с а
а '
о к • Sca
5
К
К
•я
о
(я
а
ю
о К
tu
В о
В
о А
a
Я
0J*
й
го
cq
CU
Я
« • >C
J
X
а.
я
.
>я
н
4)
йёп
П
*
о о m
О
,
a
н
са
vo •
X • я ca
я<и ш X
0J .
» са
К со
Q. §
Ии
X
X
Is
о \о
gas
<и=я Э
са
5 й х
Ч 3 »2
о
^ о £■
äx Е
Е
201-
Устройство миноискателя ВИМ-203
Материальная часть
335. Гетеродинный блок (рис. 105) собран в ме­
таллической коробке У, которую можно укре­
плять на трёхколенчатой штанге круглого сече­
ния или на винтовке; для этого металлическая
коробка искателя снабжена специальным зажим­
ным хомутиком 2.
На коробке искателя неподвижно укреплена
рамка (кольцо) 3 и ручка настройки искателя 4.
Из коробки 1 выходит резиновый шланг 5, окан­
чивающийся фишкой (колодкой) питания. В шлан­
ге замонтированы провода питания и провода от
телефонных трубок 6. На телефонных трубках
укреплены оголовье 7 и матерчатые наушники
(колпачки) «5. Внутри коробки гетеродинного бло­
ка на металлической панельке 9 смонтирована
основная схема миноискателя с двумя лампа­
ми 10 типа^ СО-243. Ручка настройки связана
с пластинкой (вариокуплером) И , которая слу­
жит для настройки миноискателя.
336. Источники питания (рис. 106) смонтиро­
ваны в деревянном фанерном ящике. Из этого
ящика выходит резиновый шланг 2, оканчиваю­
щийся фишкой питания 3. В шланге смонтиро­
ваны провода от источников питания.
В ящик питания миноискателя ВИМ-203
2 6аРА І 941 г‘ вклаДываются: одна сухая батарея 4
БАС-60 и два сухих элемента 5 типа ЗС.
В ящик питания модернизированного миноиска­
теля ВИМ-203м обр. 1942 г. (с последователь­
ным питанием) вкладываются: одна батарея
БАС-60 и три элемента типа ЗС,
202
И с к а т е л ь н а я р а м к а м о ж е т н а д е в а т ь с я к а к йа
ш тан гу , т а к и н еп о ср ед ств ен н о на д у л о вин товки .
339. Заплечная сумка и м е е т д в а о т д е л е н и я ,
одно д л я ящ ика питания, другое д л я искательной
р а м к и . В с у м к е также р а з м е щ а ю т с я к о л е н а ш т а н ­
ги п р и б о р а. Н а за д н е й с т е н к е су м к и и м е ю т с я д в а
р ем н я д л я п ер ен о ск и п ри б ора за спинои.
Э л е к т р и ч е с к а я
с х ем а
340. Э л е к т р и ч е с к а я
схем а
м ивоискателя
(р и с . 1 0 7 ) - с о д е р ж и т л а м п ы т и п а C O -2 4 Ö 1 и £
(н а р и с у н к е о б о з н а ч е н ы ж и р н ы м и ц и ф р а м и ).
К а ж д а я и з эти х л ам п (в н у тр и с т е к л я н н о г о б а л ­
л о н а) п р е д с т а в л я е т к а к бы д в е сам о сто я тел ьн ы е
тр ёх э л ек тр о д н ы е лам п ы , т. е. в к а ж д о й лам п е
Рис. 106. Ящики питания (слева — миноиска­
тел я ВИМ-203, справа — модернизирован­
ного миноискателя ВИМ-203м):
I —деревянный ящик; 2—соединительный ре­
зиновый шланг; •'( —фишка питания; > су­
хая анодная батарея типа БАО-60; б—сухие
элементы типа 30
337. Кроме источников питания, в ящик пита­
ния вкладываются:
1) запасные части:
а) радиолампы СО-243 — 2 шт.
б) ключ-отвёртка
— 1 шт.
в) гайки 3-мм
— 2 шт.
г) шайбы 3-мм
— 2 шт.
2 ) инструкция по использованию миноиска­
телей;
338. Складная штанга состоит из трёх круглых,
скрепляющихся между собой деревянных колен.
204
им ею тся:
а) д в а а н о д а , о б о зн а ч е н н ы е
на схем е
циф ра­
ми 3 и 6 \
.
б) д в е у п р а в л я ю щ и е с е т к и 4 и о;
в) н и ть н а к а л а — к а т о д 2 и 7.
Н а эти х д в у х л ам п ах собраны :
а) и ск ател ь н ы й гет ер о д и н /;
б) доп олн ительн ы й гетерод и н //;
в) д е те к то р ///;
г) у си л и тел ь н и зк ой ч асто ты і ѵ .
К о л еб ател ьн ы й контур и скательн ого гетер о д и ­
н а I с о с т о и т и з и с к а т е л ь н о й к а т у ш к и 18 и к о н Д еК о3л е б г г е л ь н ы й к о н т у р д о п о л н и т е л ь н о г о г е т е ­
родина I I состои т из катуш ки сам ои н дукци и и
и к о н д е н с а т о р а 14. С а м о и н д у к ц и я к а т у ш к и , а
сл ед о в ател ьн о и ген ери руем ая ч астота, и зм ен я­
ю тся путём п р и б л и ж ен и я к к ату ш к е 1 2 м етал л и ­
ч е с к о й п л а с т и н к и 19 (в а р и о к у п л е р а ) .
205
ВИМ-203
миноискателя
схема
Рис. 107. Электрическая
206
Колебания искательного гетеродина через кон­
денсатор S, а колебания дополнительного гете­
родина через конденсатор 9 подаются на правую
сетку лампы 1.
Смешанные между собой колебания выпрям­
ляются этой лампой.
Выпрямленные колебания звуковой частоты по­
даются через конденсатор 10 на левую сетку
лампы 2, с помощью которой они усиливаются и
уже усиленные прослушиваются в телефон.
Для уменьшения связи между гетеродинами
в анодную цепь дополнительного гетеродина
включён элемент развязки, состоящий из сопро­
тивления 17 и конденсатора 16.
Схема питания изображена на рис. 4 внизу.
К колодочке с контактами, помещенной в ящи­
ке питания, подключаются выводы (провода)
от сухих батарей. К этой колодочке припаян бло­
кировочный конденсатор, отводящий токи высо­
кой частоты от анодной батареи.
На колодочке же смонтировано сопротивление,
понижающее напряжение батареи накала с 3 до
2 в в начале работы прибора со свежими ба­
тареями. После того, как напряжение батареи по­
низится, это сопротивление необходимо закоро­
тить с помощью крючка, расположенного на ко­
лодочке.
В модернизированных миноискателях ВИМ-203м
изменена
схема
включения нитей
накала
ламп СО-243. Вместо параллельного соединения
нитей накала осуществлено последовательное
соединение, поэтому в ящике питания помещает­
ся батарея накала, состоящая из трёх элементов
типа ЗС.
207
Устройство миноискателя ВИМ-210
М а т е р и а л ь н а я
ч а с т ь
3 4 1 . Гетеродинный блок (р и с . 108 и 109) с о б р а н
в м еталлической коробке, укрепляем ой на тр ех ­
к о л е н ч а т о й а л ю м и н и е в о й ш т а н ге и ли на в и н т о в к е ,
д л я чего на м етал л и ч еск о й к о р о б к е и м еется з а ­
ж им крепления
прибора к винтовке
(ш т а н іе ),
Рис. 109. Крепление миноискателя ВИМ-210 на винтовке:
1 — ш п о н к а ; 2— у д е р ж и в а ю щ и й в и н т : 3 — щ е к а ; 4— н а д у л ь н и к ;
о
р у ч к а к о н д е н с а т о р а (тш нау, д л я с р а в н е н и я к р е п л е н и я м и ­
н о и ск ател я н а ш тан ге, о тдельн о п од циф рой 6 п о к азан ко н ец
тр етьего к о л е н а ш тан ги , вход ящ ей в падульник)
Рис 108. Общий вид гетеродинного блока миноискателя
ВИМ -210 (крышка снята)
состоящий из двух щёк, соединённых винтом.
На удерживающий винт между щеками надета
пружина для более плавного зажатия цевья вин­
товки.
На коробке искателя укреплена искательная
рамка, и ручка настройки искателя. Из коробки
выходит шланг, оканчивающийся фишкой (колод­
кой) питания, вставляемой в колодку пульта
управления. В шланге заактированы провода
питания. Внутри коробки на металлической пане­
ли смонтирована основная схема миноискателя.
342. Источники питания (рис. 110) смонтирова­
ны в фанерном ящике. Из этого ящика выходит
резиновый шланг, идущий к пульту управления.
В шланге находятся провода от источников
питания.
В ящике питания помещены:
а) одна сухая анодная батарея типа БАС-60;
б) два аккумулятора типа НКН-10 для накала
ламп (один аккумулятор является запасным);
в) две запасные лампы типа СО-243.
14 З а к . 8 0 7 /7 3 6 а
209
ВИМ-210
миноискателя
схема
Рис
но. Ящик питания миноискателя
ВИМ-210:
Рис. 111. Электрическая
1 — ак к у м у л ято р ти п а НКН-10;
2 — п у л ь т уп равл ен и я
343 Складная штанга с о с т о и т и з т р ё х
ваю щ ихся
м еж ду
собой
круглы х
свинчи­
алю м иниевы х
тр у б о к д и ам етр о м 23 мм.
в тготчліі„ „
344. З а п л е ч н а я с у м к а и м е е т б о л ь ш о й к а р м а н
д л я ящ и ка питания. С п ередн ей с т о р о н ы е у м к и
и м е е т с я к а р м а н , г д е п о м е щ а ю т с я т е л е ф о ін к о м
б и н и р о ван н ая о тв ёр тк а с гаечн ы м к л ю ’ 0 “ “ ™
к и . П о о б е с то р о н ы б о л ь ш о го к а Р м ана р
ры х
ж ены четы ре продольны х карм ана, в которы х
п о м ещ аю тся три к о л ен а ш тан ги п ри б ора и ш ты к
ч|і Н
в а н в ш т а м п о в а н н о й а л ю м и й и е в о и к о р=о бтк е". КН а
одной торц овой стороне коробки им еется
ф и ш к и п и т а н и я , н а д р у г о й „ т о р ц о в о й =T 0P ° «
п ереклю чатель, а на боковой стороне - два теле
фонных гнезда.
210
і |і |Н
I
,
j
211
Пульт управления служит только для 0 ^ « *
ния или выключения цепи накала ламп
ИСП ульт’управления крепится на плечевом или
поясном ремне.
Электрическая
схема
346. Электрическая
схема
ВИМ-210 (рис. 111) отличается от схемы мино
искателя ВИМ-203 некоторыми особенностями, а
ИМП Нвспомогательный гетеродин минои„ск^ ^ ^
в д а - 2 1 0 собран по схеме индуктивной
междѵ цепями анода и сетки лампы, тогда
как вспомогательный гетеродин миноискателя
ВИМ-203 собран по тРехточеч^ ^ Х9е1П ’ поизво-^
2)
настройка миноискателя ВИМ-2Ш произво
дится Ä
изменения ёмкости колебательного
контура вспомогательного гетеродина, тогдака
миноискатель ВИМ-203 настраивают путем и з ^
нения самоиндукции контура
гетеродина, приближая или удаля
/тЛпип
самоиндукции металлическую пластинку (вариокуплер).
В клю чение и настройка
• м иноискателей
347 Включение миноискателя ВИМ-203 со­
стоит'в том что фишка кабеля питания искателя
включается' в фишку
п nr гтр включения фишки слегка вращают ру у
™ й к и И добиваются получения в телефоне
хорошо слышимого музыкального тона, наиболее
п р и я т н о г о д л я слуха. Однако выгоднее устанав­
ливав низкий тон, так как при низком тоне бие­
ний изменение частоты воспринимается более
отчётливо.
* 348. Включение миноискателя ВИМ-210 произ­
водится путём включения фишки кабеля питания
в розетку на пульте управления, с последующей
установкой переключателя на пульте в положе­
ние
«включено».
Настройка
миноискателя
ВИМ-210 производится так же, как и миноиска­
теля ВИМ-203.
После окончания работы с миноискателем
фишка кабеля питания должна быть отсоединена
от источников питания.
Устройство одноламповых миноискателей
ВИМ-695 и ВИМ-625
Материальная часть
349.
Одноламповые миноискатели конструктив­
но отличаются друг от друга и от миноискателя
ВИМ-203 лишь некоторыми мелкими деталями;
главное различие их заключается в электриче­
ских схемах. На рис. 112 изображены миноиска­
тели ВИМ-695 с круглой и прямоугольной рам­
ками.
Миноискатель ВИМ-625 собран, по так назы­
ваемой рефлексной схеме, в которой одна и та
же лампа используется двояко: 1) в качестве ге­
нератора высокой частоты и 2 ) в качестве усили­
теля колебаний низкой частоты.
Благодаря наличию лишнего усилительного
каскада громкость звука в телефоне миноиска­
теля ВИМ-625 больше, чем в миноискателе
• ВИМ-695.
Чувствительность обоих миноискателей одина­
кова,
213
Эл ект ри чес ка я схема
м и н о и с к а т е л я ВИМ-695
350.
Электрическая схема миноискателя приве­
дена на рис. 113. Схема содержит одну лампу
СО-243. На этой лампе собраны:
а) искательный гетеродин /;
б) дополнительный гетеродин //;
в) детектор (в той же части лампы, где и до­
полнительный гетеродин).
Колебания искательного гетеродина через кон­
денсатор 5 мкмкф, а колебания дополнительного
гетеродина через конденсатор 200 мкмкф по­
даются на правую сетку лампы СО-243.
Смешанные между собой колебания детекти­
руются этой же лампой и прослушиваются
§ телефоне.
Для уменьшения связи между гетеродинами
телефон шунтируется блокировочным конденса­
тором 0,01 мкф, отводящим токи высокой ча­
стоты от источников питания.
215
214
Э л е к т р и ч е с к а я схема
м и н о и с к а т е л я ВИМ-625
351.
Электрическая схема миноискателя изобра­
жена на рис. 114. Схема содержит одну лампу
СО-243. На этой лампе собраны:
а) искательный гетеродин /;
б) дополнительный гетеродин //;
в) детектор (в той же части лампы, где и до­
полнительный гетеродин);
г) усилитель низкой частоты (в той же части
лампы, где и искательный гетеродин).
\
Применение миноискателей
352. Миноискатели применяют: в разведке; при
устройстве проходов в заграждениях; при разми­
нировании дорог, минных полей, площадок для
расположения войск и транспорта; при размини­
ровании мест, предназначенных под КП или НП;
при разминировании населённых пунктов, искус­
ственных сооружений и при очистке территории
от невэорвавшихся снарядов, авиабомб и мин.
Миноискатели применяют в сочетании с дру­
гими средствами отыскивания мин.
353. В зависимости от того, в каких условиях
производится работа с миноискателем, он может
быть укреплён на винтовке или на штанге. Как
правило, миноискатель на винтовке применяется
в условиях непосредственной угрозы со стороны
противника (рис. 115).
—
Т
Рис. 114. Э лектрическая схема миноискателя ВИМ-625
Колебания искательного гетеродина через кон­
денсатор 25 мкмкф, а колебания дополнитель­
ного гетеродина через - конденсатор 200 мкмкф
подаются на правую сетку лампы СО-243.
Смешанные между собой колебания детекти­
руются этой же лампой (благодаря наличию со^
противления 0,2 мгом и конденсатора 200 мкмкф
и подаются через конденсатор 0,01 мкф и сопро^
тивление 30 тысяч ом на левую сетку лампы,
усиливающей их. Усиленные колебания прослу­
шиваются в телефоне.
21Ö
Рис. 115. Работа с миноискателем, установленным
на винтовке, при переползании
Миноискатель на штанге применяется при ра­
ботах в тылу, и при отсутствии непосредствен­
ной угрозы со стороны противника (рис. 116).
354.
Благодаря достаточной герметизации мино­
искатель вполне может работать и во время
дождя,
' „ L '''
Для работы под водой гетеродинный блок
с искательной рамкой должен быть помещён
в водонепроницаемый прорезиненный чехол. Не­
обходимость работы с миноискателем в воде мо217
Рис. 116. Работа с миноискателем, укрепленным на штанге
жет возникнуть при разминировании бродов и
переправ.
Опускание миноискателя в воду вызывает из­
менение частоты биений в телефоне. Поэтому
при опускании в воду миноискатель должен быть
подстроен. По мере погружения миноискателя
в воду его чувствительность падает: например,
на глубине около 0,5 м немецкая мина ТМі-35
влияет на миноискатель только на расстоянии
около 20— 30 см. На глубинах свыше 1 м мино­
искатель перестает работать, что объясняется
сильным увеличением затухания искательного
гетеродина при погружении его в воду.
355.
При разведке мин и фугасов, скрытых
в препятствиях и сооружениях, в состав которые
входит металл (железнодорожное полотйо, мо­
стовые опоры, промышленные и гражданские со­
оружения), необходимо иметь в^ виду, что метал­
лические детали этих сооружений будут также
вызывать изменения тона в телефоне. Следова­
тельно, в этих случаях не всякое изменение то­
на в телефоне будет означать присутствие мины
или фугаса, поэтому каждое изменение тона дол­
жно тщательно проверяться.
356. При работе с миноискателем боец должен
внимательно наблюдать за местностью, состоя­
нием верхнего покрова земли (снега) и искать
знаки и следы, могущие указать вероятные ме­
ста расположения мин.
При работе с миноискателем от бойца требу­
ются осторожность и неослабное внимание и уме­
ние обезвреживать мины.
Работая с миноискателем, боец должен непре­
рывно изучать системы минирования, применяе­
мые врагом.
Действия по разведке мин и обезвреживанию
их должны быть максимально скрыты от против­
ника применением маскировочной одежды, выбо­
ром благоприятного для работы времени суток
и т. д.
Боец, работая с миноискателем, последова­
тельно продвигается вперёд, непрерывно водя
в горизонтальной плоскости рамкой миноискате­
ля перед собой. Движения рамки не должны
быть быстрыми и резкими. Необходимо, чтобы
вся площадь намеченного участка была обследо­
вана рамкой миноискателя. При работе неослаб­
но следить за изменением тона в телефоне.
Услышав в телефоне изменение тона или при
полном его исчезновении, нужно остановиться и
уточнить месторасположение мины (металличе­
219
218
ского предмета). Затем осторожно, руками или
с помощью щупа, тщательно обследовать это
место. Обнаружив мину, обозначить её место за­
ранее условленными предметами (флажком, вет­
кой) и в зависимости от задания обезвредить
мину или уничтожить её взрыванием, а затем
продолжать поиски мин.
357.
Чтобы быстро и безошибочно находить ми­
ны, необходимо научиться отличать ложные сиг­
налы от сигналов, вызываемых присутствием мин.
Ложные сигналы могут быть вызваны влия­
нием земли, растительности, кустарников и гір.
(влияние земли сказывается на расстоянии 8—
10 см). При появлении сигнала необходимо ис­
кательную рамку несколько раз поднять и опус­
тить до земли над местом появления сигнала.
Влияние земли по характеру изменения тона в
телефоне всегда противоположно влиянию метал­
лической массы мины: если при поднесении
искателя к мине частота биений в телефоне по­
вышается, то при поднесении искателя к земле,
к растительности или кустарнику частота- биений
будет понижаться.
По характеру изменения тона в телефоне легко
отличить, вызван ли сигнал предметом, имеющим
большую поверхность (мина), или же предметом
с малой поверхностью (мелкие осколки).
хМелкие предметы вызывают изменение тона
чаще всего только вблизи обода рамки искателя.
Предмет с большой площадью влияет на изме­
нение тона под любым местом рамки.
Однако при разведке мин могут встретиться
фугасы или неметаллические мины со- взрывате­
лями, поэтому к появлению сигналов от мелких
предметов нужно всегда относиться внимательно
и осторожно»
Уход за миноискателями и хранений их
358. В подразделениях действующие миноиска­
тели должны быть закреплены за опреде­
лёнными бойцами, которые отвечают за их
состояние.
359. Особое внимание обращать на источники
питания. Как только •работа прекращается, даже
на несколько минут, немедленно выключить
питание. Это удлинит срок службы миноиска­
теля.
360. Миноискатели хранить в отапливаемом по­
мещении вместе с положенным комплектом за­
пасных ламп.
В помещениях укладывать миноискатели на
стеллажи в сумках или подвешивать.
При хранении ламп особое внимание обращать
на состояние штырьков; они должны быть чи­
стыми и прочно прикреплёнными к цоколю.
361. При перевозке миноискатели должны быть
хорошо упакованы. Нельзя бросать миноискате­
ли или подвергать их сильной тряске.
362. В полевых условиях миноискатели, не на­
ходящиеся в работе, должны быть укрыты от
дождя.
Уход за источниками питания
363. Ёмкость батарей при хранении их более
6 месяцев понижается, поэтому запас батарей
должен постоянно освежаться. Батареи хранить
в сухих прохладных помещениях.
Аккумуляторы смазывать тонким слоем техни­
ческого вазелина: Резиновые кольца пробок сма­
зывать нельзя.
Крышки аккумуляторов время от времени очи­
щать от осадков ползучих солей. Воспрещается
ііоЛьЗоватьсй Для очисікм йккуМулйторов ме«
таллотческими предметами или наждачной бу­
магой.
Зимой в сильные морозы применять морозо­
устойчивые батареи, для аккумуляторов приме­
нять электролит повышенной плотности, утеп­
лять ящики питания.
364. Утепление источников питайия можно про­
изводить двумя способами.
1-й с п о с о б . Для утепления источников пи­
тания применяются сумки, например от зажига­
тельных бутылок, носимые под шинелью. В этом
случае питание миноискателей вместе с монтаж­
ной панелью вынимается из ящика питания и
снова монтируется в сумке. Сумка переносится
на лямке на правом боку под шинелью или
лучше под телогрейкой на груди.
2-й с п о с о б . Ящик питания, как обычно, по­
мещается в заплечной сумке; предварительно он
обвёртывается войлоком, шинельным материалом
или несколькими слоями бумаги. Внутренность
сумки обкладывается несколькими слоями газет­
ной бумаги. В сумку в пространство между ящи­
ком, укрытым бумагой, и наружным слоем бума­
ги, прилегающей к брезенту, набивается сухое
мелкое сено, мох или сухие древесные опилки.
Сумка носится поверх шинели.
Возможные неисправности миноискателей
высокой частоты
365. В процессе эксплоатации миноискателя
в нём могут обнаружиться неисправности, кото­
рые необходимо устранить. Возможные неисправ­
ности миноискателя и способы устранения их
приведены в нижеследующей таблице:
222
Х арактер н еисправ­
ности
Причина неисправ­
ности
Способ устранения
неисправности
1.
Постепенное
1.
Д лительная
1. Зам кн уть со­
ослабление
силы эксплоатация
и противление
в
звука в телефоне
питания
расход источников ящ ике
крючком (при двух
питания
элем ентах
ти п а
ЗС ) или поставить
новы е элементы
2.
П рерывисты й 2.
а) Плохой кон­ 2. а) Снять кры­
звук в телефонны х такт ламп в гнез­ ш ку с коробки ми­
трубках, сопрово­ д а х ламповы х п а­ ноискателя и проч­
но вставить лам­
ж даю щ ийся трес­ нелей
ками
пы
б) Поочередно
б) Плохой кон­
лампы
такт внутри лампы зам енить
новыми
3.
Прекращ ение 3. а) Удар мино­
3. а) То же, что
звука в телефоне
искателем о твер­ и в п. 2,а
ды й предм ет или
поверхность
б) П ерегорела
или
оборвалась
ни ть н акала лампы
б)
То же, что и
в п. 2,6
4. а) Н аруш ение
4. И зменение то ­
на в телефоне при контакта в лам по­
резком перемещ е­ вы х панелях
нии миноискателя
в удалении от зе ­
мли
б) П еремещ ение
вариокуплера или
перемещение к ату ­
шки второго (до­
полнительного)
гетеродина
4.
а) То ж е, что
и в п. 2,а
б)
Закрепить
ручку вариокупле­
ра; закрепить диск
крепящ им винтом;
закрепить катуш ку
расплавленным во­
ском
223
Х арактер н еисправ­
ности
5. О тсутствие
зву ка в телеф он ­
н ы х трубках (н а­
пример, характер­
ный
позваниваю ­
щий ш ум, п рослу­
шиваемый в тел е­
фоне при п остуки­
вании по коробке
миноискателя)
П ричина неисправ­
ности
С пособ устранения
неисправности
5. Сменить лам­
пу. П роверить те­
лефонные трубки,
нет ли в них об­
рыва, для чего о т ­
вернуть
кры ш ки
с телеф онны х т р у ­
бок, затем подклю"
чить трубки непо­
средственно к вы­
водам монтажа
Ремонт миноискателей
366.
Ремонт миноискателей бывает войсковой
и складской:
1. Войсковой ремонт разрешается производить
в следующем объёме:
а) замена сгоревших, разбитых или неработаю­
щих электронных ламп миноискателя;
б) присоединение отпаявшихся проводов (вы­
полняется точно по монтажной схеме);
в) замена головных телефонов в случае их не­
исправности;
г) ремонт сумки для переноски;
д) замена колен складной штанги;
е) замена аккумуляторов и батарей питания.
2. Складской ремонт производится в следую­
щем объёме:
а) подбор новых ламп типа СО-243 взамен не­
годных;
б) замена деталей схемы (на основании мон­
тажной схемы);
224
в) замена катушек самоиндукции в контурах
второго гетеродина запасными;
г) ремонт экранированной рамки, замена вит­
ков её;
Д) замена отдельных деталей конструкциие) ремонт шланга питания;
ж ) ремонт ящика питания и его панели;
з) все операции войскового ремонта.
Г л а в а X II
L
СОБАКИ-МИНОИСКАТЕЛИ
Работа собаки-минопскателя
367. Собака-миноискатель является одним из
средств разведки мин. Благодаря острому чу­
тью, после специальной тренировки, собака-ми­
ноискатель находит зарытые и тщательно зама­
скированные мины всех образцов и типов (в
металлической и деревянной оболочках), а так­
же отдельные заряды ВВ.
Поиск мин собака производит по специфиче­
скому запаху ВВ и запаху самой мины, слагаю­
щемуся из запахов оболочки, краски, заряда
368. С собакой-миноискателем работает только
специалист-сапёр — вожатый собаки.
Перед работой необходимо собаку выгуливать
иначе на минном поле она будет отвлекаться.
Перед пуском собаки на минное поле надо
успокоить её, для чего выдержать в положении
«Сидеть» или «Рядом». Работу проводить на
удлиненном поводке. Команду «Ищи» надо все­
гда сопровождать жестом, подаваемым в напра­
влении поиска.
Вожатый выходит с собакой на исходное по•5 З а к .
8 0 7 /7 3 6 а
225
ложенне (к минному полю) и пускает собаку
в заданном направлении, подав ей команду
«Ищи». Собака на поводке (длиной до 10 м)
двигается зигзагообразно в указанном ей напра­
влении, производя поиск мин путём обнюхива­
ния местности.
При обнаружении запаха мины собака садится
рядом с ней. Вожатый подходит к собаке и про­
веряет щупом, действительно ли собака обнару­
жила мину, после чего даёт ей «лакомство». Во­
жатый ставит около мины опознавательный знак
и снова подаёт собаке команду «Ищи».
Вожатый всё время идёт позади собаки, по ее
следу, на расстоянии 5 — 10 м, и управляет соба­
кой при помощи верёвочного поводка и коман­
дами «Ищи», «Назад», «Ко мне».
Продолжительность .непрерывной работы сооаки — 30— 60 минут, после чего необходим пере­
рыв 5— 10 минут.
369.
Собаку нельзя использовать для разведки
мин щ том участке местности, где производился
подрыв мин и зарядов, ВВ, потому что отдельные
кусочки ВВ (или земли, пропитанной газами
взрыва) затрудняют работу собаки. Как правило
собака обнаруживает мины в грунте на глуоине
до 25 см.
*
В условиях покрытия грунта слоем воды оолее 2 см и коркой льда более 5 см работа собак
по поиску мин затрудняется, так как в этих слу­
чаях вода и лёд препятствуют выходу запахов
мины.
Собак-миноискателей надо пускать по возмож­
ности по направлению ветра.
Работе собак-миноискателей не мешают рядом
работающие сапёры, а также различные машины
(тракторы, танки, автомашины).
Уход за собакой-миноискателем
.и воспитание её
370. Правильное обращение с собакой— основа
для успешной работы. Вожатый должен чаще
быть со своей собакой, не доверять кормление
её другому, ежедневно прогуливать её, обращать­
ся с ней ласково-, но требовательно.
Нужно ежедневно отрабатывать приёмы, необ­
ходимые для управления собакой.
371. После выполнения собакой требуемого
приёма надо поощрять её. Лакомство давать ма­
лыми порциями, чтобы сохранить заинтересован­
ность собаки при дальнейшей работе. Для ра­
боты собаку использовать не ранее чем за 1,5 —
2 часа до или после кормления. Излишняя голодность, так же как и излишняя сытость, отрица­
тельно влияет на работу собаки.
372. Чтобы собака умела работать в сложной
обстановке, необходимо систематически трениро­
вать её при различных метеорологических и поч­
венных условиях. Тренировку проводить не реже
двух раз в неделю.
373. Работа с собакой требует от вожатого вы­
держки, хладнокровия, терпения и настойчиво­
сти. Необходимо изучать поведение своей соба­
ки, знать её рабочие качества и уметь их ис­
пользовать.
374. Успешная работа собаки зависит от хоро­
шего содержания её. Необходимо производить
ежедневную чистку собаки и специнвентаря, по­
ложенного для её обслуживания.
375. Вожатый должен по возможности соблю­
дать время кормления собаки. Перед кормлением
собаки обязательно проверить, нет ли в корме
15*
226
;
227
мелких костей. Желательно, чтобы корм имел
температуру 20— 24 градуса.
Кормить собаку следует из отдельной кор­
мушки. Летом не забывать поить собаку.
Поить следует из чистых водоёмов, разрешен­
ных к пользованию. Купать собаку можно при
температуре воды не ниже плюс 18 градусов.
Нельзя давать горячую пищу или пищу с боль­
шим количеством пахнущих веществ (перед, лав­
ровый лист, горчица и т. п.), так как эти веще­
ства могут испортить остроту обоняния собаки.
376. Вожатый должен держать собаку около
себя. Не сажать её на цепь в местах приготов­
ления пищи. На ночь не оставлять собаку на го­
лой земле, использовать подручную подстилку
(сено, солому, ветви деревьев, сухие листья и т. п).
377. При метелях, сильном ветре и дожде укры­
вать собаку в подветренных местах; если их нет,
то сделать шалашик или выкопать ямку, куда
смогла бы улечься собака, и закрыть ямку сверху
ветками, слоем снега или дёрном.
378. При первых признаках заболевания собаки
показать её ветеринару.
379. Обучение и тренировка собак производят­
ся по специальной инструкции.
V
В комплект входят следующие приспособле
ния: сборный щуп; двухлопастная кошка с дере
вянной колодкой; тренога с деревянным роликом
траловый блок; минный ключ; развертка для раз
вертывания существующих или изготовления но
вых запальных гнёзд в тротиловых шашках;
предохранительные трубочки с чеками; флажки
и ленты для обозначения мин и проходов в мин­
ных полях.
Г л а в а X III
И НСТРУМ ЕН Т ДЛЯ РАЗВЕДКИ
И РАЗМИНИРОВАНИЯ
Носимый комплект
380. Носимый комплект для разминирования
КРѵ предназначается для оснащения групп раз­
граждения и отдельных разведчиков-сапёр.
Рис. 117. Носимый комплект для
разминирования K P j на бойце
Весь комплект KP, за исключением кошки,
укладывается в чехол, снабженный лямкой,
и переносится в походном положении, как пока­
зано на рис. 117. Кошка подвешивается на кара­
бине к поясу бойца.
229
Двухлопастная кошка, тренога с деревянным
роликом, трало,вый блок, предохранительные тру­
бочки и чеки служат для разминирования отече­
ственных мин и мин противника.
381.
Сборный щуп (рис. 118) состоит из сталь­
ного наконечника диаметром 10 мм и сборной из
трёх частей рукоятки, представляющей собой
штангу миноискателя ВИМ-203.
-61- —
в г*-|
~ Т --Х Г
— if 1
304
- е е J — 34-а— 1s-U-—
. v ч ~ “
— АбЛ-----. :
—-—
1421 -----------_,7->я----------- — ----------------- ------------------------- ч
-------- 307----------
---- 64---- J-- - - - - - - - - - - - 2-*3-----------
, •________
322 --------------------------------------- и 2
Р и с. 118. Сборный щуп
(В н и зу п о к а в а н н а к о н е ч н и к щ у п а )
\
Соединение частей рукоятки производится
с помощью втулок с вырезами и медных заклё­
пок-стопоров, предохраняющих части рукоятки
от выпадания.
На конец штанги может надеваться штык
винтовки, однако применение штыка, во избе­
жание его порчи, допускается лишь в исключи­
тельных случаях (при разведке в тылу против­
ника или в непосредственной близости к нему).
382.
Двухлопастная кошка (рис. 119) предназ­
начается для извлечения мин из грунта (рис.120 и
121). Мина захватывается кошкой за наиболее
удобное и безопасное место, например, за ручку,
за торец, после чего осторожно, из укрытия
Рис. 120. Извлечение мины из грунта при помощи
сапёрной лопаты и тралового блока
с расстояния не менее 25 м, мина сдвигается
с места на 2— 2,5 м.
При захватывании мины кошкой следует осте­
регаться задевать за шнуры боковых и донных
взрывателей.
231
230
Рис. 121. Извлечение мины из грунта
Трос кошки снабжён коротким тросом с не­
большим крючком на конце; этот крючок служит
для извлечения взрывателя М УВ из мины.
Чтобы боец не поранил себя острыми конца­
ми лопастей кошки, на них необходимо надеть
деревянную колодку.
Кошку можно использовать для сдвигания
с места любых предметов, в отношении которых
имеется подозрение на их заминирование.
383.
Тренога (рис. 121), имеющая откидную
ось с помещаемым на ней деревянным роликом,
служит для перекидывания троса кошки, что
облегчает сдвигание мины с места или перевора­
чивание её.
при помощи треноги и кошки
384. Траловый блок (рис. 122), предназначен­
ный для поддержания троса с кошкой, представ­
ляет собой специальный хомутик с осью для
деревянного ролика и гайкой-барашком, служащей для затягивания хомутика на черенке са­
пёрной лопаты, на ломе, деревянном колу, при
отсутствии треноги (см. рис. 120).
385. Минный ключ (рис. 123) предназначается
для обезвреживания немецких противотанковых
мин Т-35, противопехотных мин S и взрывате­
лей. Назначение отдельных частей ключа ука­
зано на рисунке.
386. Развёртка (рис. 124) служит для развёрты­
вания существующих или изготовления новых
232
233
Вилка для отвинчивания гайки
взрывателя, Т-Зб"
4 1.7
О т ь ё р ж а дягі
малых в инто а
t
1
— 2 3 ,5 —
\
/з
_Ключ для гайки I
центральной трубки
мины S"
О твёртка дл.я
больших вннтов
X.
Вилка для вывинчивания
капСюлѳдоржателя во I
ѳ з р ы ѳ а т ѳ п е О г -З б
(малого)
^
о
Лапки для отвинчивания
взры вателя к мине „Т-35
Рис. 122. Траловый
блок
запальных гнезд в тротиловых шашках, а так- %
же для развёртывания отверстий для взрывате- ^
лей в корпусах мин ЯМ-5.
387.
Предохранительные трубочки (рис. 125) и
чеки (рис. 126) предназначаются для безопасного
извлечения взрывателей из мины.
Сначала на шток взрывателя М УВ надевается .
предохранительная трубочка, затем в крайнее •;
отверстие штока вставляется чека, после чего
взрыватель извлекается из мины. В немецких
взрывателях чека
вставляется в отверстие
штока ударника. •
Вицка для вывинчивания
колец с винтовой н а р е з­
ной над капсюлем-дето­
натором в кине.Т -35 и
вывинчивания капсюлед е р ж во езры вателе
OZ-35'' (большого)
Сечение а-а
Р и с. 123. М инный ключ
235
Инструмент и приспособлений
E
l
i
ß
388. Ножницы (рис. 127) применяются для резки
проволочных препятствий противника при проде­
лывании проходов в них, а также для перере­
зания натяжных проволочек в минных установ­
ках натяжного действия. Ножницы носят в бре­
зентовом чехле или привязывают к поясному
ремню.
l
&
014
A
/
/
..
Рис. 127. Ножницы дл я резки проволоки:
Р и с . 124. Развёртка
6 -0 мм
8-10 мм
-ф к
Рис. 125. П редохра­
нительная трубочка
аZ
*0.
СП
Ь
^
об ы кн о вен н ы е; Б — у д л и н ен н ы е
389.
Щуп (рис. 128) представляет собой метал­
лический стержень из толстой проволоки с одним
заостренным концом, трубку или деревянный
шест с укреплённым на конце металлическим на­
конечником.
,
,
■ 4 0 -4 5 мм
Рис.
126. Чека
(щ пилька)
Рис. 128. Щуп
236
237
Щупы изготовляются непосредственно в вой­
сках и предназначаются для разведки (прощупы­
вания) в грунте противотанковых и противопе­
хотных мин'.
Применение штыка винтовки в качестве щупа
допускается только
в случаях, указанных
в ст. 381.
390. Д л и н н ы е щ у п ы длиной 3— 5 м при­
меняются главным образом при разведке и раз­
минировании противопехотных мин. Могут быть
-использованы и для разведки противотанковых
Мин.
391. С р е д н и е
щ у п ы длиной 2— 2,5 м
применяются для разведки и разминирова­
ния проходов в минных полях при работах в не­
посредственной близости от противника (работы
в положении пригнувшись, а иногда и лёжа) и
в ночное время.
392. У к о р о ч е н н ы е щ у п ы длиной 50—
70 см применяются для уточнения месторасполо­
жения мин при обнаружении их миноискателем
и для проверки подозрительных мест при этой
же работе.
393. При работе щуп надо плавно втыкать
в землю в заданной полосе, стремясь делать про­
колы на расстояниях 10— 20 см по фронту и
в глубину, при этом щуп держать по отношению
к горизонту наклонно под углом 20— 35°.
При работе со щупом группа сапёр двигается
уступом друг за другом на расстояниях до 3 м
по фронту и 20— 30 м в глубину.
394. Кошка представляет собой изогнутые, как
у якоря, металлические стержни или полосы,и
бывает двухлопастная, трёхлопастнач и четырёх*
233
лопастная. К кошке прикрепляется прочная ве­
рёвка длиной 35— 50 м.
Кошка носится на боку притороченной к поя­
су, верёвка при этом свёрнута в удобно разма­
тываемую бухточку.
395. К о ш к а д в у х л о п а с т н а я (см. рис.
119) применяется для выворачивания из грунта
(снега) и стаскивания с места обнаруженных про­
тивотанковых мин, имеющих элементы неизвлекаемости (донный или боковой дополнительные
взрыватели), а также противотанковых мин,
сильно заросших травой, (крепко сидящих в плот­
ном грунте, примёрзших и т. д. В этих случаях
стаскивание (выворачивание) мин с места произ­
водят из-за укрытия (воронка, окоп, толстое де­
рево, постройки, глубокая складка местности
и т. п.), размотав предварительно верёвку от за­
креплённой кошки по направлению к укрытию на
25— 35 м.
396. К о ш к а т р ё х- и ч е т ы р ё х л о п а с т \ на я (рис. 129 и 130) применяется при прочёсыj вании заданной полосы на. местности с посевом,
' с густой высокой травой или мелким кустарни!г ком — для выявления возможных установок
I с минами натяжного действия.
Рис. 129. Трёхлопаетная
кошка
В этом случае кошку с верёвкой забрасывают
в направлении заданной полосы разминирования,
239
ния с места брошенных противником различного
рода предметов вооружения, техники, предметов
домашнего и военного обихода, трупов и для от­
крывания (из-за укрытия) дверей, окон, задви­
жек, люков и т. п. при разведке и разминирова­
вши населённых пунктов и отдельных построек:
Рис. 130. Четырёхлопастная
кошка (вариант)
и за оставшуюся в руках верёвку коідку из-за
укрытия подтягивают к себе.
Трёх- и четырёхлопастные кошки могут быть
применены так же, как и двухлопастные и, кро­
ме того, для растаскивания завалов, баррикад
проволочных препятствий типа спирали Бруно и
малозаметных препятствий, для протраливания
водоемов при разведке и разграждении водных
препятствий; для стаскивания с места боеприпа­
сов, брошенных противником при отходе, тех­
ники, предметов военного и гражданского /оби­
хода, а также трупов.
397.
Крюки на верёвке (рис. 131) и обычная
веревка применяются, как и кошки, для сдвиг?
240
398. Набор предохранительных чек.
Каждый разведчик-сапёр должен всегда иметь
с собой заранее заготовленный набор предохра­
нительных чек (трофейные) от взрывателей про­
тивника или же набор шпилек (проволочек, гвоз­
дей) для вставления в отверстие штока удар­
ника взрывателя.
399. Молоток (деревянный, металлический)
применяется для_ простукивания кирпичных и ка­
менных стен, полов, перекрытий, береговых ус­
тоев и промежуточных опор мостов с целью
определения по изменению звука пустот для за­
рядных камер с минами замедленного действия.
400. Лупа применяется для тщательного ос­
мотра поверхностей стен, полов, потолков, пере­
крытий, устоев и опор с целью обнаружения за­
делки в них зарядов, сюрпризов и мин замедлен­
ного действия.
401. Стетоскоп (рис. 132— 134), применяемый
при подземно-минных работах, используется для
прослушивания часовых механизмов мин замед1 6 З а к . £ 0 7 /7 3 б а
241
Рис. 132 . Обыкновенный стетоскоп:
1 — н и ж н и й м етал л и ч ески й диск; S — тонкий
лист;
3 — вер х н и й м етал л и ч ески й диск;
т р у б к а ; Б — возд уш н ая кам ера
і —
Рнс. 134. Поиски мин с часовым замыкате­
лем в каменной стене стетоскопом
Рис. 133. Сейсмостетоскоп:
1 — л а т у н н а я к о р о б к а ; 2—
отверстие;
3 — сви н ц овы й
ц и л и н д р ; 4 — ревіШ овы е
трубки
ленного действия, заделанных и замаскирован­
ных в каменных, кирпичных и бетонных сте­
нах, полах, перекрытиях, мостовых устоях и опо­
рах на глубине заложения до 30— 35 см.
402.
В отдельных случаях, в зависимости от
конкретной обстановки, для разведки мин про­
тивника разведчик-сапёр может использовать:
а) сельскохозяйственную косу для обнаруже­
ния противотанковых мин при глубоком снежном
покрове;
б) рыбачью сеть или металлическую борону
«зигзаг» для протраливания водоемов у опор мо­
стов и для выявления водных заграждений на
бродах;
в) лыжную палку или вилы и тому подобное
при отсутствии щупа и штыка.
242
16й
243
f л а в а XIV
ТРАЛ, ЗАРЯДЫ ВВ И ДЕТОНИРУЮ Щ ИЕ
СЕТКИ
Минный трал П Т -3 1
403. Минный трал ПТ-3, монтируемый на танке,
предназначается для устройства проходов в мин­
ных полях с минами нажимного действия.
При прохождении по минному полю трал
своими шпорами, расположенными по ободу ди­
ско©, давит на мины нажимного действия, кото­
рые при этом взрываются.'
404. Краткие технические данные трала ПТ-3
следующие:
Общий вес
................................. : 4,8 т
Наименьший радиус поворота . . . .
20 м
Наибольшая скорость движения в бое­
вом положении по дорогам до 25 км/час
Полная длина трала(без танка)
. ; : 2,87 м
Ширина трала
3,82 м
Ширина протраливаемой полосы : : . 3,6 м
Ширина непротраливаемого промежутка
(посредине) . т
. Г .* . 1,2 м
405. Трал (рис. 135) устроен следующим обра­
зом. В проушинах 7, приваренных к нижнему
переднему наклонному листу танка Т-34, шар­
нирно укреплена металлическая сварная рама 2 .
Эта рама с помощью троса 3 подвешена к тяго­
вым крюкам 4 танка. На конце рамы шарнирно
Рис. 135. Минный трал П Т-3:
1 — проуш ина; 2 — рам а; 3 — трос;
і — т я г о в ы й кр ю к;
в е р с а ; б — т я г а ; 7 — ось; S — д и с к ;
1 П редлож ение
244
П.
М.
В
тра­
9 — ш п о р а ; 20 — ц е п и
М угалёва.
245
Заряды ВВ
■ подвешена траверса 5, имеющая на краях
тяги 6, шарнирно соединённые с осью 7.
На оси расположены две группы (колеи) дис­
ков 8, по ободу которых установлены отъёмные
шпоры 9. Назначение шпор заключается ^в том,
чтобы удалить диски трала от взрываемой мины
на некоторое расстояние, обеспечивающее жи­
вучесть основной конструкции трала. По мере
разрушения шпор и других частей трала они за­
меняются новыми.
Цепи 10 предназначаются: для движения танка
с тралом задним ходом, для ограничения опус­
кания оси с катками в окопы и для ограничения
поворота оси с катками при разворотах танка.
406. Трал применяется в танковых подразделе­
ниях при прорыве оборонительной полосы про­
тивника. Частичное разрушение шпор, а иногда
дисков, при передвижении трала по минному
полю под огнём противника, не должно служить
препятствием для продолжения движения танка
с тралом.
407. Трал беспрепятственно преодолевает подъ­
ёмы до 25° и косогоры до 30°, кустарник и лес
толщиной в нижнем отрубе до 20 см, проволоч­
ные заграждения, окопы, ходы сообщения и ка­
навы шириной 1,5— 2 м.
Непреодолимыми для трала являются те пре­
пятствия, которые не преодолеваются танком;
кроме того, к таким препятствиям относятся
болота, заболоченная и топкая местность, де­
ревянные и каменные строения, деревья толще
20 см в нижнем отрубе, рвы и воронки шире
2 м, эскарпы высотой 0,6— 0,75 м, участки мест­
ности с резким переходом от спуска к подъёму
или наоборот.
246
408.
Зарядами, удалёнными от поверхности
земли, подрываются немецкие мины Т-Зэ и
противопехотные мины ПМ Д -6 и ПМД-7.
75 80% немецких мин Т-35, уложенных
местности под маскировочным слоем грунта тол­
щиной 10 см, взрываются в радиусе 3 м при
подрывании над минами на высоте 0,9 1.U м
трёхкилограммовых зарядов тротила. При весе
заряда 5 кг взрываются мины, расположенные
в Ьадиѵсе до 5 м от подрываемого заряда.
Взоывной способ рекомендуется применять при
устройстве проходов в минных полях оборони­
тельных полос противника и при спешном раз­
минировании.
Для большей надёжности подрывания мин про­
ходы нужно намечать по возможности на ров­
ных (без бугров и ям) местах.
409.
Заряды подвешиваются на козлах, на тре­
ноге, на колу (рис. 136). В целях маскировки от-
Рнс. 136. Установка зарядов дл я взрывания мин:
Л _ на ковлах; В - н а трен огѳ; В - п а ко ку
247
верстия для кольев заготавливаются заранее и
бесшумно.
Нижняя плоскость заряда должна быть парал­
лельна поверхности земли.
В качестве заряда может быть использована
германская мина Т-35 или Т-42.
410.
Для устройства проходов различной шири­
ны в минных полях с минами М-35 (рис. 137, А)
расстояния между зарядами выбираются по таб' лице:
способом, причём шнур и провода прокладыва­
ются по земле: шнур — вдоль кольев, а проводи
в некотором удалении от них.
Б
Р асстоян и я м е ж л у зар яд ам и в м
Ширина прохода 5
при расположении
зарядов в один ряд
в аі
Рис. 137. Схема расположения зарядов д л я взрывания мин:
А — в один ряд; В — в два ряда
В ес заряда
3 кг
6 кг
Расстояние а м еж ду зарядами в м
4
4 ,5
7
5
3 ,5
б
6
—
5
На пересечённой местности’ (бугры, ямы) эти
расстояния уменьшаются.
Для устройства проходов двойной'ширины за­
ряды устанавливаются так, как показано на
рис. 137, Б.
411.
Подрывание зарядов производится с по­
мощью детонирующего шнура или электрическим
248
Для быстрого отыскания запальных гнёзд в
подвешенных зарядах в гнёзда заранее вставля­
ются деревянные шпильки, которые вынимаются
во время установки в заряды капсюлей-детона­
торов.
j
;
I .I..,Детонирующие сетки
"412. Сетка из детонирующего шнура с ячей­
ками 1 0 X 1 0 см (рис. 138) применяется для
взрывания немецких мин Т-35 при расположении
их под слоем земли толщиной 15— 18 см и оте­
чественных мин ТМ-41, ТМБ-2 и ТМД-Б при
расположении их под слоем земли в 5 — 8 см.
При расположении мин под слоем снега или
воды толщиной более 10 см сетка не приме­
няется.
Сетка переносится скатанной в рулон.
249
Приложение
-Н винной станциям
С ростки ИЗ
. детонирующего шнура
Сростоіі внаиладму
Сростон лкзлладну
о наіісішігм
№ по пор.
П р и м е р н о е о с н а щ е н и е гр у п п р а з в е д к и и
разграж дени я
Х арактер боевого
задани я
Р азведка
у к р еп ­
ленной полосы про­
тивника.
К арта
крупного масштаба
(кроки, схема), бинокль, ком­
пас, часы, ножницы для резки
проволоки, миноискатели, щ у­
пы, заряды ВВ в ш аш ках, го­
товы е заж игательны е трубки,
электрические ф онарики, ука­
затели проходов (ф лаж ки, цвет­
н ая лента). Вооружение и ш ан ­
цевый инструм ент.
Разведка, ш турм ,
уничтожение взры в­
ным способом Д З О Т
и Д О Т в укреплен­
ной полосе п ротив­
ника.
Н ож ницы для резки прово-’
Л ж и, кусачки, заряды ВВ, п ри ­
надлежности для взрыва, руч­
ны е гран аты , миноискатели,
щ упы , компас, электрические
фонарики. Вооружение и ш ан­
цевый инструмент.
Р азведка, р а згр аж ­
дение и разминиро­
вание противотанко­
вых и противопехот­
ных
препятствий
противника.
Кроки местности, компас, б и ­
нокль; ножницы дл я резки
проволоки; кусачки, ножи, ми­
ноискатели, щ упы , ВВ в ш аш ­
ках, готовы е заж игательны е
трубки , отрезки детонирую ­
щ его ш нура с насаженными на
один конец каж дого из них
капсю лями-детонаторами, руч­
ные гранаты , указатели (ф лаж ­
ки, лента). В ооружение и щ аіи
цевый инструмент.
С ростон под пряиым
углом
Общая ЙЛ.ЧНЗ
до»онирующсго шиува
ела семи
3,5»'б и-353 в
Іпагат
иле соединения д«т?ниру:ггігго ш::ур ; м т і
Рис. 13'S, С е т а т
детонирую щ его шнура с ячейками
10X 10 см
Виды оснащения
•
I
Характер боевого
задания
Виды оснащения
Р азведка
и р а з­
граж дени е проволоч­
ны х
препятствий
противника.
Кроки
местности, компас,
ножницы для резки проволоки,
верёвки с крю ками (кошка), за ­
ряды В З в ш аш ках, готовые
заж и гател ьн ы е трубки, э л е к т ­
рические ф онарики, миноиска­
тели, щ упы. Вооружение. Кроме
того, для разведки и р а згр а ж ­
дения электризованны х п р е­
пятствий: телефонны й аппарат
или переносный указател ь н а­
пряж ений, металлические ко­
стю мы, изолированные нож*
ницы, ж елезны й трос или мед­
ная проволока дл я зазем ления
и кожаные (резиновые) р у к а ­
вицы. П ри преодолении обы чных проволочных препятствий
самой пехотой—вспом огатель­
ны е средства (м аты , доски,
лестницы, гранаты и т. п.).
Разведка
граж дени е
преград.
и р аз­
водны х
Т рех- или четы рехлопастны е
кош ки на верёвке, миноиска­
тели в резиновом чехле, щ упы ,
верёвки, металлические грабли
на длинном шесте, ш есты , за ­
ряды негигроскопичных
ВВ,
готовы е изолированны е заж и ­
гательны е трубки. Вооружение,
ш анцевый инструмент и у к а ­
затели.
№ по пор.
по пор.
щ- В
Характер боевого
Виды оснащения
задания
Р азведк а
и р аз­
граж дени е ледяной
поверхности
(п ер е­
прав).
Снеговой щ уп, заряды ВВ
в ш аш ках, готовые заж и га­
тельны е
трубки, указатели.
В ооруж ение и ш анцевы й ин­
струмент.
О снащ ение то же, что и в п. 3.
Кроме того, дом краты , дере­
вянные или металлические мо­
лотки, а такж е специальны е
приборы дл я обн аруж ени я мин
замедленного действия.
Разведка
и р аз­
граж дение "населен­
ны х пунктов.
М иноискатели, щ упы , кошки,
крю ки н а верёвке, ножницы
для резки проволоки, ножи,
резиновы е перчатки, укорочен­
ные пилы, топоры, лопаты ,
ломы , стетоскопы, специаль­
ны е приборы для подслуш и­
вания часовых механизмов, ВВ
в ш аш ках, готовые заж и га­
тельны е трубки, проволока для
ограж дений, компас, мел, уголь,
ш п агат, цветные карандаш и,
ф лаж ки, указатели и другие
средства.
253
253
€
Ö Tp.
ОГЛАВЛЕНИЕ
ЧАСТЬ ПЕРВАЯ
СРЕДСТВА МИНИРОВАНИЯ
„
х Стр.
Г л а в а I. О б щ и е п о л о ж е н и я ................................
3
Г л а в а II. В зр ы в а т е л и и з а м ы к а т е л и ...........
8
Взрыватели м гновенного д е й с т в и я ...................................
....
Зап ал М Д - 2 ..............................................................
9
В зры ватель М У В .............................. ! . . . . . ! !
—
В зры ватель М В -5 .......................... . ! ! ! ! ! ! ! !
10
В зры ватель В П Ф ...................................* * * * * * *
]2
З ап ал М Д - 4 ................................................’ * * * * ’ 14
П оездной взры ватель ПВ-42
15
Замыкатели м гновенного действия
Э лектром еханический зам ы к ател ь ЗЭ М -2 . . .
В ибрационны й зам ы к ател ь В З - 1 ....................
П улевой з а м ы к а т е л ь ..............................................
Колёсный зам ы катель К З .....................................
21
—
23
27
29
Взрыватели и замыкатели за м едлен но го действия . 31
. Э лектрохимический предохран итель ЭХГ1 . . .
—
Э лектрохим ический за м ы к ател ь Э Х З ...........
34
Э лектрохим ический в зр ы в ател ь Э Х В ...........
35
^ Часовой десятисуточны й зам ы к ател ь . . . . .
39
Часовой три дц атип яти су то чн ы й зам ы катель . .
42
Ш естнадцатисуточны й
часовой
взры ватель
Ч М В - 1 6 ...................................................
43
Ш естидесятисуточны й
часовой
в зр ы вател ь
•
ЧМВ-60 . : ..........................................
48
Г л а в а III. П р о т и в о т а н к о в ы е м и н ы ....................
52
О бщ ие с в е д е н и я .......................................................
—
П ротивотанковая мина Т М -3 5 .................................. 55
П ротивотанковая мина Я М - 5 .................................
58
П ротивотанковая мина ТМ-41 .
......................... 62
П ротивотанковая мина Т М Б - 2 .................................. 65
П ротивотанковая Мина Т М Д - Б ............................
67
П роти вотанковая мина П М З - 4 0 .............................
70
_ П роти вотанковая л етаю щ ая мина ЛМ Г . . . .
76
254
Самодельные противотанковые м и н ы ................. .... •
83
П ротивотанковая ры чаж ная мина П Р М ■.
П ротивотанковы е мины из зарядов ВВ и снарядов
8о
1 л а в а IV . П р о ти в о п е х о т н ы е м и н ы ......................
П ротивопехотны е деревянны е мины ПМ Д-6,
П М Д-7 и
....................................................
П ротивопехотная осколочная мина заграж д ени я
92
_
^
О ско лочно-заград ительн ая мина О ЗМ -152 . . .
101
М ины с универсальны ми вы ш ибны м и каморами
УВК . . .
.................................................................
Самодельные противопехотн ы е м и н ы ..................... j*
-П етлевая п ротиволы ж ная м и н а ...............................
Глава
V . П роти вотран сп ортн ы е мины
. . . .
128
О бщ ие сведения
......................„ 'п м ‘і ..................... 129
П арти зан ская дор о ж н ая мина ПДМ-1 . • •• • •
'
Мины зам едленного действия М З Д -4 и М З Д 5
Мины зам едленного дей стви я М ЗД -1 Он М ЗД 35 14U
А втомобильная мина АС
......................................
.
П ротивопоездная мина ПМС .
..........................
Д орож ны е мины Д М -3 и Д М - 4 .....................
Г л а в а V I. М ины за м е д л е н н о г о д е й с т в и я общ его
н а з н а ч е н и я ..................... . . .............................. 153
Мина зам едленного действия М З Д - 1 ............... ..
М ина замедленного действия М о Д - о и .................
155
. . .
157
. . . .
160
Г л а в а IX. У п р а в л я е м ы е м ины и п р и б о р ы у п ­
р ав л е н и я
.....................................................................
178
Г л а в а VII. С а м о д е л ь н ы е м п н ы -с ю р п р и зы
Г л а в а VIII. С а м о д е л ь н ы е р е ч н ы е м и н ы
П одтаскивание мин под г у с е н и ц ы .......................... 179
Минные поля, управляем ы е по проводам . . . . 183
П риборы для управляем ы х минны х полей . . . 185
255
Стр
ЧАСТЬ ВТОРАЯ
СРЕДСТВА РАЗМИНИРОВАНИЯ
Г л а в а X. О бщ и е п о л о ж е н и я .......................................
Г л а в а XI. М и н о и с к а т е л и ...............................................
Тактико-технические данны е миноискателей вы ­
сокой ч а с т о т ы ....................................................... ....
П ринцип дей ствия м иноискателя высокой час­
тоты .......................................................................... . .
У стройство миноискателя ВИМ-203 ......................
Устройство миноискателя В И М -2 1 0 ......................
Вклю чение и н астрой ка миноискателей . . . .
Устройство
одноламповы х
миноискателей
ВИМ-695 и ВИМ-625 ...............................................
П рименение м и н о и с к а т е л е й .......................................
У ход за миноискателями и хранение их . . . .
У ход за источникам и п и т а н и я ..............................
В озмож ные неисправности миноискателей вы ­
сокой ч а с т о т ы ............................................................
Рем онт м иноискателей ...............................................
Г л а в а XII. С о б а к и -м и н о и с к а т е л и ..............................
Работа с о б а к и -м и н о и с к а т е л я ..................................
У ход за собакой-миноискателем и воспитание её
Г л а в а XIII. И н с т р у м е н т д л я р а зв е д к и и р а зм и ч н и р о в а н и я ....................................... ..............................
Носимый к о м п л е к т ........................................................
И нструмент и приспособления ..............................
Г л а в а X IV. Т р а л , з а р я д ы ВВ и д е т о н и р у ю щ и е
сетк и ..................................................................................
М инный трал П Т - 3 ........................................................
Зар я д ы В В .........................................................................
Д етон ирую щ и е с е т к и ...................................................
П р и л о ж е н и е . П римерное оснащение групп р аз­
ведки и р а з г р а ж д е н и я ...............................................
195
196
200
202
208
212
213
217
221
222
224
225
227
228
237
244
247
249
251
і
•
