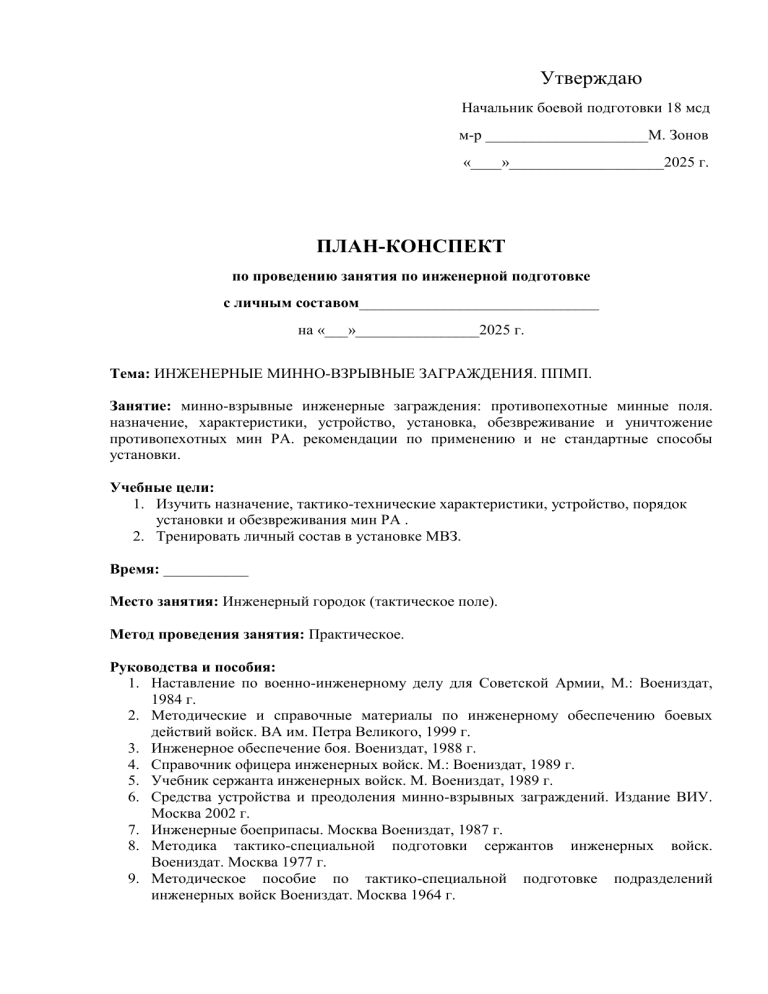

Утверждаю Начальник боевой подготовки 18 мсд м-р _____________________М. Зонов «____»____________________2025 г. ПЛАН-КОНСПЕКТ по проведению занятия по инженерной подготовке с личным составом_______________________________ на «___»________________2025 г. Тема: ИНЖЕНЕРНЫЕ МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ. ППМП. Занятие: минно-взрывные инженерные заграждения: противопехотные минные поля. назначение, характеристики, устройство, установка, обезвреживание и уничтожение противопехотных мин РА. рекомендации по применению и не стандартные способы установки. Учебные цели: 1. Изучить назначение, тактико-технические характеристики, устройство, порядок установки и обезвреживания мин РА . 2. Тренировать личный состав в установке МВЗ. Время: ___________ Место занятия: Инженерный городок (тактическое поле). Метод проведения занятия: Практическое. Руководства и пособия: 1. Наставление по военно-инженерному делу для Советской Армии, М.: Воениздат, 1984 г. 2. Методические и справочные материалы по инженерному обеспечению боевых действий войск. ВА им. Петра Великого, 1999 г. 3. Инженерное обеспечение боя. Воениздат, 1988 г. 4. Справочник офицера инженерных войск. М.: Воениздат, 1989 г. 5. Учебник сержанта инженерных войск. М. Воениздат, 1989 г. 6. Средства устройства и преодоления минно-взрывных заграждений. Издание ВИУ. Москва 2002 г. 7. Инженерные боеприпасы. Москва Воениздат, 1987 г. 8. Методика тактико-специальной подготовки сержантов инженерных войск. Воениздат. Москва 1977 г. 9. Методическое пособие по тактико-специальной подготовке подразделений инженерных войск Воениздат. Москва 1964 г. Материальное обеспечение занятия: 1. Стрелковое оружие, индивидуальные средства защиты, малая пехотная лопата, на каждого обучаемого; 2. Учебные противопехотные мины, щупы, саперные кошки. Ход занятия: Учебный вопрос I. Вводная часть Время____ мин. II. Основная часть Время_____ мин. 1) МВЗ: назначение, характеристики, порядок установки. 2) ППМ РА: ттх, способы установки и обезвреживания. 3). Рекомендации по не штатному применению ППМ III. Заключительная частть. Время ____ мин. Содержание вопроса и действия руководителя Принимаю доклад от старшего о готовности л/с к занятию. Проверяю наличие л/с. Довожу тему и цели занятия. Опрашиваю обучаемых на предмет знания ими темы занятия. Довожу требования безопасности при обращении с ИБП Даю определение МВЗ их классификацию, порядок и способы их установки. Действия обучаемых Довожу материал методом рассказа с практической установкой учебных мин. Объясняю назначение, устройство, ТТХ, порядок установки и обезвреживания мин. Довожу способы не штатного применения ППМ. Внимательно слушают. Задают вопросы. Устанавливают макеты ППМ. Напоминаю тему и цели занятия. Делаю краткий разбор, указываю характерные ошибки. Проверяю усвоение темы. Стоят в двухшереножном строю. Внимательно слушают. Отвечают на вопросы. Производят работу над ошибками. Стоят в двухшереножном строю, уясняют тему, цели занятия, отвечают на заданные вопросы. Стоят в двухшереножном строю. Внимательно слушают. Задают вопросы. Внимательно слушают. Задают вопросы. Инструктор_____________________________________________________ 1.Минно-взрывные инженерные заграждения: назначение, устройство и установка Минно-взрывные заграждениями (МВЗ) называются заграждения, создаваемые на местности путём установки минных полей, групп мин, отдельных мин и зарядов взрывчатых веществ. МВЗ применяются в различных видах боевых действий в сочетании с другими видами заграждений и самостоятельно с целью задержать его продвижение, затруднить маневр, а также содействовать уничтожению сил и средств противника. Противопехотные Минно-взрывные заграждения бывают: - неуправляемыми (мины и заряды взрываются при непосредственном соприкосновении с ними). - управляемыми (мины и заряды взрываются по сигналу, передаваемому по радио или проводам с пункта управления). Способы установки минных полей. - в ручную; - с помощью систем дистанционного минирования. Мины в минном поле обычно устанавливаются в несколько рядов или группами. Минные поля характеризуются: - размерами по фронту и в глубину; - количеством рядов мин, расстоянием между рядами и минами в рядах; - расходами мин на 1 км; - вероятностью поражения живой силы и боевой техники. 2. Требования безопасности при обращении с ИБП. При хранении, транспортировании, применении и обезвреживании ИБП необходимо строгое соблюдение правил обращения с ними и последовательности операций, изложенных в их описаниях и «Руководствах по материальной части и применению». К применению допускаются ИБП, не имеющие повреждений, влияющих на безопасность обращения и безотказность действия. ЗАПРЕЩАЕТСЯ: - бросать, подвергать ударам, нагревать, сжигать ИБП; - прикладывать большие усилия при установке и извлечении взрывателей, запалов и капсюлей-детонаторов и применять инструменты, не предусмотренные «Руководством»; - хранить и перевозить окончательно снаряженные ИБП, если это не обусловлено Руководством; - складировать и перевозить инженерные мины (подрывные заряды) совместно с взрывателями, капсюлями-детонаторами (запалами) без соответствующей упаковки и сверх допустимых количествах; - вскрывать корпуса ИБП и извлекать из них ВВ; - обезвреживать и снимать инженерные мины: - установленные в неизвлекаемое положение; - находящиеся ближе одного метра от границ воронок, образованных взрывами артиллерийских зарядов и зарядов разминирования; - вмерзшие в грунт и покрытые льдом, а также мины с поврежденными взрывателями. 3. ППМП: назначение, характеристики, устройство и установка. Способ установки МП определяется тактической обстановкой, рельефом местности, наличием сил, средств и времени на выполнение задачи. ППМП и группы мин устанавливаются в местах наиболее вероятного выдвижения противника по складкам местности, участки, не простреливаемые огневыми средствами(мертвые зоны), пути объезда (обхода) препятствий, места удобные для сосредоточения живой силы, дороги и тропы в лесных массивах, узкие участки дорог (дефиле), гати на болотах, в населенных пунктах. Удаление ППМП (группы мин) от своих позиций должно дать возможность: 1. Если позволяет тактическая обстановка и рельеф местности за МВЗ должно быть установлено круглосуточное наблюдение, для этого в обязательном порядке оборудуется ИНП. 2. Остановить, задержать или заставить изменить направление движения противника на участки местности, удобные для максимального поражения огневыми средствами. Для чего должно быть организовано взаимодействие с общевойсковыми и артиллерийскими подразделениями. На каждое минное поле ( группу мин) независимо от способа установки составляется схема привязки и заполняется формуляр минного поля. Где точно указываются границы МП. В общевойсковых подразделениях информация о всех установленных МП, группах мин, одиночных минах и зарядах заносится в карточку огня и на карту командира с указанием типа, времени, способа установки. Рекомендации по установке ППМП, групп мин и одиночных мин: 1. Установка ППМ поля вручную способом строевого расчета производится подразделением ТОЛЬКО вне соприкосновения с противником. 2. Установка групп ППМ в соприкосновении с противником осуществляется малыми группами, с организацией прикрытия, в ночное время или при неблагоприятных условиях для ведения противником наблюдения (туман, дождь, низкая облачность и. т.д.). Привлекаемые силы и средства зависят от тактической обстановки и конкретной задачи. 3. Фугасные ППМ устанавливаются на тропах в местах вероятного выхода противника из лесных массивов, для прикрытия флангов, с ПТМ в качестве ловушек против саперов. Мины серии ПМН устанавливать заранее с маскировкой по типу минных шлагбаумов и групп мин на местах наиболее вероятного появления противника с обустройством переходов для своих войск, которые в последствии убираются. А так же для прикрытия проходов в своих минных полях и проделанных проходах в минных полях противника. Мины с нажимным ДЦ могут быть использованы в качестве средств детонации для фугасов, с обязательным промежуточным детонатором (тротил, ПВВ). Данный тип мин так же может использоваться в качестве мин ловушек, при минировании поврежденной техники, как своей так и противника. 4. Осколочные мины типа ОЗМ 72 (ПОБ) применяются при минировании открытых участков местности. ПОМ-2Р и МИБ использовать при отходе, совершении маневра для прикрытия действий своих войск, с последующим обозначением на карте мест и времени установки. Мины серии МОН применяются на открытых участках для прикрытия своих позиций, на узких участках (дорогах, тропах, улицах населенных пунктах, в строениях) как одиночные так и группами мин, в т.ч. смешанными. 5. Мины серии МОН могут устанавливаться каскадом с применением ДШ, МВЭ-72, МВЭНС, с взрывателями замедленного действия для подрыва в заданное время и для самоликвидации. При внесении изменений в конструкции использовать в качестве ЭНИ, ЭНО, МЛ, МС. Так же данные мины при устройстве засад успешно работают против колесной техники. 6. Мины устанавливаемые СДМ являются эффективным прикрытием фронта, флангов и тыла при угрозе прорыва противника, при достижении критического расстояния до противника 350-400 м. Данное расстояние позволяет минам перейти в боевое положение, среднее время работы механизма дальнего взведения (МДВ) мин составляет около 2 минут. Применение кассетных боеприпасов установленных на автомобиле в качестве подвижного отряда заграждения (ПОЗ). 7. Устройство минных, комбинированных засад с применением ПТМ, ПП осколочных и фугасных мин, фугасов и зарядов совместно с применением огневых средств, как в управляемом так и в неуправляемом варианте. 8. Для затруднения обнаружения мин приборами поиска максимально засорять территорию МП малоразмерными металлическими предметами ( мелкие осколки, гильзы мелкий металлический мусор). 9. Установка ложных МП с обозначенными знаками минной опасности границами, явными демаскирующими признаками, с обязательной установкой не менее 10% боевых мин с элементами неизвлекаемости. 10. Применение минных шлагбаумов для перекрытия дорог, путей выдвижения, мостов, переправ, бродов, блок-постов и закрытия заранее проделанных проходов в своих МП. Варианты установки ППМП. 1. Отдельными участками минирования установленными уступом, в шахматном порядке, выступом в перед или назад, с обязательным частичным перекрытием участков. 2. В местах наиболее вероятного проделывания проходов в МП мины устанавливаются на неизвлекаемость и максимально прикрываются ловушками для уничтожения саперов. 3.Установка ПП групп мин производится в обязательном порядке на тропах в лесных массивах с сокращенным шагом минирования, исходя из количества мин. 4. Для установки фугасных ППМ использовать не стандартные способы: - вверх ногами для увеличения площади ДЦ (ПМН-2); - под различными углами, как противощуповые ловушки; - установка в очко взрывателя ПТМ (ПМН-4, ПМН-2) с обязательным промежуточным детонатором из ПВВ или половины тротиловой шашки 200 гр. 5. Установка осколочных мин кругового поражения не стандартными способами: - установка ОЗМ-72 (ПОБ) с СМ, при срабатывании СМ растяжка вытягивает боевую чеку МУВ ОЗМ-72. - установка ОЗМ-72 (ПОБ) на неизвлекаемость с гранатами (под миной или с боку). - вынос растяжки по ходу движения противника для максимального нанесения поражения группы. - отстрел ОЗМ-72 из стакана без КД-8А, для дальнейшего использования в качестве осколочного боеприпаса, рекомендуется для применения в каменных строениях. 6. Установка мин направленного поражения не стандартными способами: - установка МОН-50 в лесных массивах на тропах по ходу движения противника с выносом ДЦ для поражения ДРГ в тыл и во фланг. 7. Для ускорения процесса установки используем домашние заготовки-МОН-50 укрепленные на досках в количестве 2-3 штук, последовательно соединенные между собой с помощью ДШ или ЭД, рекомендуется применять в населенных пунктах вдоль и поперек дорог и улиц. 8. Установка замаскированной МОН-50 на не взрывном заграждении «дверь» в траншее, для приведения в действие использовать замыкатель от прострела пули или ДШ. 9. Установка МОН-50 в населенных пунктах в плафонах освещения, в почтовых ящиках и т.д. 10. Использование мины МОН-90 в качестве противогусеничной противотанковой мины при отсутствии штатных ПТМ. 4. Противопехотные мины ПРОТИВОПЕХОТНАЯ МИНА ПМД-6М (ПМД-6) Мина состоит из: - корпуса; - заряда ВВ (200 г тротиловая шашка); - взрывателя МУВ (МУВ-2, МУВ-3, МУВ-4) с Т-образной чекой с запалом МД-2 или МД5М. На каждые 25 мин придается установочная чека с отрезком шпагата длиной 8 м. Рис. 1. Противопехотная мина ПМД-6М (общий вид с разрезом в крышке, предохранительная чека удалена) Корпус мины – деревянный, прямоугольной формы с откидной крышкой, шарнирно соединенной с корпусом. В передней стенке корпуса имеется отверстие для взрывателя, а в передней стенке крышки – паз. Рис. 2. Противопехотная мина ПМД-6М (разрез): 1 – крышка; 2 – металлическая пластинка; 3 – взрыватель МУВ-2 с Т-образной боевой чекой с запалом МД-5М; 4 – заряд ВВ; 5 – корпус Мина ПМД-6М отличается от мины ПМД-6 наличием металлической пластинки, прикрепленной к внутренней поверхности крышки, которая, опираясь на корпус взрывателя, повышает усилие, необходимое для срабатывания мины. Рис. 3. Противопехотная мина ПМД-6 (разрез): 1 – крышка; 2 – взрыватель МУВ с Т-образной боевой чекой с запалом МД-2; 3 – заряд ВВ; 4 – корпус ПРИНЦИП ДЕЙСТВИЯ При нажатии на крышку мины она опускается вниз и вытаскивает чеку из штока взрывателя, что приводит к срабатыванию взрывателя и взрыву мины. - - УСТАНОВКА МИНЫ а) Подготовка мины к установке: проверить исправность корпуса мины; вложить в корпус 200 г тротиловую шашку запальным гнездом в сторону передней стенки корпуса; проверить у взрывателя МУВ-2 (МУВ-3) наличие металлоэлемента, наличие предохранительной чеки (для МУВ – предохранительной шпильки) и боевой чеки. Варианты установки мины в грунт и в снег б) Установка мины: вырыть в грунте лунку по размерам мины глубиной 3–3,5 см, в рыхлом снегу, утрамбовывая снег, сделать лунку глубиной 7-8 см; установить мину с открытой крышкой в лунку и заостренным предметом проткнуть бумажную обертку против запального гнезда шашки; ввинтить запал в корпус взрывателя; вставить взрыватель в отверстие передней стенки корпуса так, чтобы запал вошел в запальное гнездо шашки, а заплечники Т-образной чеки находились внизу и касались передней стенки корпуса мины; удерживая мину за корпус, удалить из взрывателя МУВ-2 (МУВ-3, МУВ-4) предохранительную чеку; закрыть крышку мины не нажимая на заплечики боевой чеки; замаскировать мину, не нажимая на крышку. Рис. 4. Установка мины ПМД-6М (ПМД-6): а – в грунт; б – в рыхлый снег; 1- мина; 2 – маскировка травой, листьями и т.п.; 3 – маскировочный слой снега; 4 – уплотненный снег Для установки мины с взрывателем МУВ используется установочная чека, для чего необходимо: - выполнить операции, включая установку взрывателя в мину также, как и с взрывателем МУВ-2 (МУВ-3, МУВ-4); - растянуть шпагат на полную длину в сторону вытасктвания установочной чеки, положить установочную чеку как показано на рис.????? ; - закрыть крышку мины, не нажимая на нее, так, чтобы установочная чека оказалась в пазу передней стенки крышки ; - замаскировать мину; - с расстояния 6-7 м удалить установочную чеку, потянув за шпагат. Рис. 5. Применение установочной чеки при установке мины ПМД-6 с взрывателем МУВ: 1 – установочная чека; 2 – передняя стенка корпуса; 3 – тротиловая шашка; 4 – шпагат длиной 8 м ОБЕЗВРЕЖИВАНИЕ Все противопехотные фугасные мины снимать и обезвреживать категорически запрещается. Они уничтожаются на месте их установки подрывом заряда ВВ (200 г шашки), устанавливаемой рядом с миной или многократным проездом танков, танков с тралами, расстреливания из штатного стрелкового оружия. - Мина состоит из: корпуса; заряда ВВ; ударного механизма; спускового механизма; нажимного устройства; запала МД-9. МИНА ПМН Рис. 6. Противопехотная мина ПМН: а – общий вид; б – разрез; 1 – корпус; 2 – заряд ВВ; 3 – резиновый колпак; 4 – щиток; 5 – разрезное кольцо; 6 – шток; 7 – металлическая лента; 8 – резиновая прокладка; 9 – колпачок; 10 – резак; 11 – металлоэлемент №2; 12 – кольцо; 13 – предохранительная чека; 14 – втулка; 15 – боевая пружина; 16 – ударник; 17 – пружина штока; 18 – боевой выступ; 19 – капсуль-детонатор М-1; 20 – тетриловая шашка; 21 – пластмассовая гильза; 22 – пробка; 23 – резиновая прокладка Спусковой механизм и нажимное устройство образуют нажимной датчик: корпус 1 – пластмассовый, имеет внутри два канала: вертикальный и горизонтальный; заряд ВВ 2 – специальная тротиловая шашка, закрепленная в корпусе на лаке; ударный механизм собран в отдельный узел и имеет временный предохранитель. Ударный механизм состоит из: - ударника 16 с отвалом и резаком 10; - боевой пружины 15; - упорной втулки 14; - предохранительной чеки 13 с кольцом 12; - металлоэлемента №2 11; - резиновой прокладки 8; - предохранительного клапана 9. В собранном ударном механизме боевая пружина сжата, шток ударника проходит через втулку и удерживается в ней предохранительной чекой. Спусковой механизм смонтирован в вертикальном канале и состоит: пластмассового штока 6; пружины 17; резинового кольца 5. В штоке имеется окно с боевым выступом 18. В окно проходит ударник при срабатывании мины. Боевой выступ удерживает ударник на боевом взводе после перерезания металлоэлемента. В собранной мине шток поджат пружиной 17 вверх к разрезному кольцу. Нажимное устройство состоит из: - резинового колпачка 3; - нажимного пластмассового щитка 4, закрепленного с внутренней стороны колпака на его приливах. Резиновый колпак крепится к корпусу с помощью металлической ленты 7. Запал МД-9 размещается в горизонтальном канале корпуса со стороны, противоположной ударному механизму. Он предназначен для инициирования мины и состоит из: - КД накольного действия 19 (КД-МВ или М-1); - тетриловой шашки 20 массой 6,5 г; - пластмассового корпуса (гильзы) 21. - ПРИНЦИП ДЕЙСТВИЯ После выдергивания чеки и срабатывания предохранителя (перерезания металлоэлемента №2 (табл. 1) ударник упирается в боевой выступ штока и удерживается им. При нажатии на мину крышки и шток опускаются и его боевой выступ выходит из зацепления с ударником; ударник под воздействием боевой пружины проходит через окно в штоке и накалывает М-1, происходит взрыв тетриловой шашки и заряда ВВ мины. Подготовка и установка мины: - свинтить колпачок с втулки ударного механизма и убедится в наличии металлоэлемента и резака, их исправности; - вновь навинтить колпачок; - вывинтить пробку, установить в мину запал МД-9 и завинтить пробку до отказа. Подготовка мин может производится в укрытом месте непосредственно перед выходом на минирование. К месту установки подготовленные мины (снаряженные запалами МД-9) переносятся в вещевых мешках. Мины могут устанавливаться в грунт, на грунт, в твердый и рыхлый снег. В летних условиях (при талом грунте) мины устанавливаются в грунт (рис. ) с возвышением крышки на 1-2 см над поверхностью грунта и маскируются местным материалом (грунтом, травой, листьями и т.п.). Зимой (при наличии рыхлого снежного покрова) мина устанавливается в снег с маскировкой рыхлым снегом слоем 3-5 см (рис ). В твердый утрамбованный снег (лед) мины устанавливаются также как в грунт. При мерзлом и очень твердом (скальном) грунте мины устанавливаются на поверхность грунта и маскируются местными материалами. Для установки мины в грунт (твердый снег) необходимо: - вырыть лунку по размерам мины глубиной 3,5-4 см; - установить мину в лунку и, придерживая ее рукой за колпачок, не нажимая на крышку, выдернуть предохранительную чеку и довернуть усилием руки колпачок; - замаскировать мину. Рис. 7. Установка мины ПМН: а – в грунт; б – в рыхлый снег; 1 – мина; 2 – маскировка травой, листьями и т.п.; 3 – маскировка лунки рыхлым снегом Установка мины в рыхлый снег производится следующим образом: - рядом с местом установки мины ногой сделать в снегу углубление на 8-10 см; - выдернуть предохранительную чеку, не нажимая на крышку мины, и усилием руки довернуть колпачок; - держа за колпачок, установить мину под снег через боковую стенку углубления, не нарушая слоя снега над миной ; - не нарушая снежного покрова около мины, замаскировать углубление в снегу, через которое устанавливалась мина. Мины ПМН могут раскладываться с грузовых автомобилей или прицепным минным раскладчиком ПМЗ-4П с дополнительным оборудованием. Установка мин в грунт, перевод их в боевое положение и маскировка производятся вручную. ОБЕЗВРЕЖИВАНИЕ Мины ПМН, также как и все остальные противопехотные фугасные мины обезвреживать запрещается. Они уничтожаются на месте накладными зарядами массой 0,2 кг, укладываемыми рядом с миной или многократным проездом по минному полю танков с тралами или танков без тралов (гусеницами). МИНА ПМН-2 Мина состоит из: - корпуса; - заряда ВВ; - нажимного датчика; - встроенного взрывателя с пневматическим механизмом дальнего взведения. Корпус 1 пластмассовый имеет полости для размещения заряда и механизма дальнего взведения, два горизонтальных и два вертикальных канала для размещения механизмов взрывателя. Сверху корпус закрыт крышкой. Заряд ВВ 13 (ТГ-40) имеет дополнительный детонатор из тетрила 15 массой 4,5 г. Нажимной датчик состоит из: - подпружиненного штока 12; - крестовины 3; - резинового колпачка 4; - накидной гайки 5. Подпружиненный шток размещается вертикальном канале корпуса. Сверху на него упирается крестовина, закрытая резиновым колпаком. Для герметизации мины резиновый колпак прижат к корпусу мины накидной гайкой, насаженной на герметике. Встроенный взрыватель предохранительного типа обеспечивает разрыв огневой цепи мины в транспортном положении, взведение в боевое положение с замедлением 30300 с и взрыв мины при нажатии на нее в боевом положении. Взрыватель состоит из: - подпружиненного движка 17 с капсульнем-детонатором; - ударника 14 с боевой пружиной. В транспортном положении движок с КД отведен от ударника и дополнительного детонатора и удерживается в этом положении механизмом дальнего взведения. Механизм дальнего взведения состоит из: - сильфона 6; - подпружиненной втулки 7 с диафрагмой. Рис. 8. Противопехотная мина ПМН-2: а – общий вид; б – вид сверху; 1 – корпус; 2 – крышка; 3- крестовина; 4 – колпак; 5 – накидная гайка; 6 – сильфон; 7 – втулка с диафрагмой; 8 – пружина; 9 – предохранительная чека; 10 – срезная чека; 11 – шток; 12 – шток нажимного датчика; 13 – заряд; 14 – ударник; 15 – дополнительный детонатор; 16 – зуб втулки; 17 – движок с капсулем-детонатором В транспортном положении сильфон 6 наполнен воздухом, втулка 6 находится в нижнем положении, сжимает пружину и удерживается в этом положении штоком 11, соединенным замком с предохранительной чекой 9, которая зафиксирована срезной чекой 10. Втулка 7 своим зубом 16 удерживает движок 17 в транспортном положении. Ударник 14 сжимает боевую пружину, проходит через отверстие в штоке 11 и движком удерживается на боевом взводе. ПРИНЦИП ДЕЙСТВИЯ При повороте предохранительной чеки 9 срезается срезная чека 10, а при выдергивании предохранительной чеки перемещается шток 11, освобождаю втулку 7 механизма дальнего взведения. При этом втулка под воздействием пружины 8 поднимается вверх. Сильфон 6 сжимается и воздух выдавливается из него через отверстие в диафрагме. Через 30-300 с зуб 16 втулки освобождает движок 17, который под воздействием пружины переходит в боевое положение: удерживается выступом шток, КД по прежнему отведен от ударника. При нажатии на мину крестовина нажимает на шток 12, который опускается и освобождает движок 17. Движок под действием пружины движется вперед, становится против ударника и дополнительного детонатора, т.е. огневая цепь замыкается. Ударник под действием боевой пружины накалывает КД, который взрывается и вызывает взрыв дополнительного детонатора и заряда мины. - УСТАНОВКА МИНЫ Мина ПМН-2 окончательно снаряженная. Для установки мины в грунт вручную необходимо: отрыть лунку по диаметру мины глубиной 3-4 см; установить мину в лунку; повернуть предохранительную чеку и выдернуть ее из мины; замаскировать мину. Рис. 9. Установка мины ПМН-2: а – в грунт; б – на поверхности грунта; в – в снег на поверхности грунта при снежном покрове до 10 см; г – в снег при снежном покрове более 10 см; 1 – мина; 2 – маскировка рыхлым грунтом; 3 – маскировка травой (листьями); 4 – снег; 5 – маскировка лунки снегом Мина может устанавливаться на грунт, в снег на поверхность грунта при снежном покрове до 10 см, в снег на утрамбованный снег при снежном покрове больше 10 см. Мины ПМН-2 также могут раскладываться с помощью ПМЗ-4П с дополнительным оборудованием и с грузовых автомобилей. Мина ПМН – 4. Основные тактико – технические характеристики фугасная, нажимного действия, Тип окончательно снаряженная Масса мины (г) 300 Масса ВВ (г) 50 Диаметр (мм) 95 Высота (мм) 42 Материал корпуса пластмасса Время взведения (сек) 1 – 40 Усилие срабатывания (кгс) 5 – 15 Диапазон применения (оС) от – 40 до +50 Срок боевой работы в минном поле (год) 1 Количество мин в упаковке (шт) 40 Мина поступает в войска, хранится и транспортируется в окончательно снаряженном виде. Мина состоит из корпуса, заряда ВВ (тротил) и встроенного взрывателя. Корпус пластмассовый цилиндрический, имеет полости для размещения заряда ВВ и механизмов взрывателя. Корпус герметичный, сверху закрыт резиновым колпаком, который крепится к нему с помощью стального хомута. Заряд ВВ представляет собой кольцевую прессованную тротиловую шашку, размещенную в гнезде корпуса под крышкой. Встроенный взрыватель состоит из нажимного датчика цели, механизма дальнего взведения, предохранительно – исполнительного механизма и чеки. Взрыватель обеспечивает разрыв огневой цепи в транспортном положении, взведение и срабатывание мины при воздействии на датчик цели. Механизм дальнего взведения состоит из двух штоков, пружины и каучука размещенных в цилиндрическом корпусе. Мина ПМН – 4 -корпус; 2-колпак резиновый; 3-заряд ВВ; 4-шток; 5 и 7-пружины; 6-крестовина; 8 и 9штоки МДВ; 10-каучук; 11-втулка ПИМ; 12-крышка – чека; 13-канатик; 14-крышка. Перевод мины из транспортного положения в боевое происходит после выдергивания чеки. При выдергивании чеки втулка вращаясь, перемещается, освобождая штоки МДВ. Штоки МДВ под действием пружины поднимаются, при этом происходит перетекание каучука через кольцевой зазор поршня из верхней в нижнюю полость. Движок с КД – Н – 10 под действием пружины разворачивает упор и занимает положение на одной оси с ударником и детонатором. Ударник удерживается выступом штока датчика цели. Мина переведена в боевое положение. При воздействии на крестовину датчика цели шток поднимается и освобождает ударник под действием пружины перемещается и накалывает КД. Происходит взрыв КД, детонатора и заряда ВВ. Для установки мины в грунт вручную необходимо: - отрыть лунку глубиной 3 – 5 см; - установить мину в лунку; - придерживая мину одной рукой за боковую поверхность, другой рукой снять с защелок и поднять крышку – чеку; - удалить крышку – чеку вместе с канатиком; - замаскировать мину и место установки; - сдать крышку – чеку командиру отделения. В зимних условиях при глубине снега до 20 см мина устанавливается на грунт, а при большей глубине – на утрамбованный снег. Мина ПФМ – 1С (ПФМ – 1). Основные тактико – технические характеристики Тип кассетная, фугасная Масса мины (г) 80 Масса ВВ (ВС – 6Д) (г) 40 Диаметр (мм) 119 Высота (мм) 64 Материал корпуса полиэтилен Взрыватель гидромеханический, нажимной МДВ гидромеханический Время взведения (сек) 60 – 600 Усилие срабатывания (кгс) 5 – 25 о Диапазон применения ( С) от – 40 до +50 Время самоликвидации (час) 1 - 40 Гарантийный срок хранения (лет) 10 Мина ПФМ – 1С состоит из корпуса, заряда жидкого взрывчатого вещества и взрывателя. Корпус мины представляет собой полиэтиленовый баллон со стабилизирующим крылом, обеспечивающим устойчивость полета мины после выброса её из кассеты. Заряд жидкого ВВ заполняет свободный объем внутри баллона заряд одновременно является рабочим телом, приводящим взрыватель в действие при нагружении мины. Взрыватель закреплен в корпусе мины кольцом и состоит из МДВ, системы предохранения, предохранительно – детонирующего устройства, механизма самоликвидации, корпуса и вспомогательных деталей. МДВ является второй ступенью предохранения и предназначен для перевода взрывателя мины в боевое положение после падения её на грунт. Он состоит из штока с поршнем, размещенным в камере с жидким каучуком и пружины. Система предохранения предназначена для обеспечения безопасности при хранении и транспортировании мин в кассетах. Она состоит из чеки (одна на две мины), вставленной в пазы корпуса и крышки, удерживающей шток МДВ от перемещения под действием пружины (первая ступень предохранения). Предохранительно – детонирующее устройство предназначено для обеспечения разрыва огневой цепи взрывателя в транспортном положении. Оно состоит из ударного механизма, включающего втулку, ударник, шарик и боевую пружину, КД размещенного в движке, детонатора и резинового колпачка. В транспортном положении все подвижные элементы взрывателя удерживаются чекой через крышку и шток МДВ. Разрыв огневой цепи взрывателя обеспечивается смещением КД относительно детонатора за счет скоса на торце втулки ударного механизма и конфигурации движка. Движок находится в незакрепленном состоянии, фиксация его в транспортном положении обеспечивается упором детонатора в движок. Механизм самоликвидации мины предназначен для её уничтожения через 1 – 40 часов (в зависимости от температуры окружающей среды). Он состоит из штока с поршнем, размещенным в камере с жидким каучуком и пружины. Шток механизма самоликвидации через колпачок упирается в детонатор и удерживается им от перемещения под действием пружины. Мина ПФМ – 1С 1-корпус; 2-заряд ВВ; 3-кольцо; 4-корпус МДВ; 5,9 и 19-пружины; 6 и 16-штоки с поршнями; 7 и 18-камера с жидким каучуком; 8-крышка; 10-чека; 11-ударник; 12-втулка; 13-стабилизирующее крыло; 14-движок; 15-детонатор; 17-колпачок; 20-отверстие; 21капсюль – детонатор; 22-шарик; 23-боевая пружина. Корпус взрывателя служит для размещения в нем всех механизмов и узлов. в корпусе имеется отверстие, через которое жидкое ВВ поступает в полость между резиновым колпачком и механизмом самоликвидации. При размещении мин в кассете они собираются в блоки и соединяются попарно одной чекой, удерживающей крышки их взрывателей. При выбросе мин из кассет и раскрытии блоков мины за счет упругости предохранительной чеки, попарно разворачивается одна относительно другой, чека выходит из пазов корпуса и обеих мин освобождает крышки, удерживающие штоки МДВ крышки под действием пружины отделяются от мин и штоки под действием пружин начинают перемещаться в массе жидкого каучука, освобождая полость для перемещения ударного механизма. После падения мин на грунт и перемещения поршней в крайнее верхнее положение взрыватели переводятся в боевое положение, при воздействии нагрузки на мину жидкое ВВ через отверстие в корпусе взрывателя давит на колпачок, вызывая перемещение вверх детонатора. При перемещении детонатора на 2.5 – 3.5 мм происходит поворот движка с КД, после чего вместе с детонатором и движком начинает перемещаться втулка ударного механизма. При её перемещении освобождается шарик и ударник под действием пружины накалывает КД, вызывает срабатывание детонатора и заряда мины. В случае отсутствия воздействия на мину нагрузки через определенное время срабатывает механизм самоликвидации, который начинает работать одновременно с МДВ, под действием пружины поршень перемещается в массе жидкого каучука, одновременно его шток через колпачок давит на детонатор, перемещая его вверх до тех пор пока не произойдет освобождение шарика и срабатывание ударного механизма. Мины ПФМ – 1С (ПФМ – 1) могут уничтожаться механическим или взрывным способом на месте их установки или в специально отведенном месте. Переноска мин к месту их уничтожения осуществляется с помощью лопаточки, имеющей рукоятку длинной не менее 3 метров, с использованием защитного экрана, защитной маски из оргстекла 8 – 10 мм и перчаток. Уничтожение мин механическим способом осуществляется наездом на них гусеничной техники или воздействием грузом массой не менее 60 кг, управляемым из защитной кабины. Для уничтожения взрывным способом рядом с миной укладывается дистанционно (например при помощи шеста 4 – 5 м)заряд массой 200 г с закрепленным на нем злектродетонатором, подключенным к электровзрывной сети. ПРОТИВОПЕХОТНЫЕ ОСКОЛОЧНЫЕ МИНЫ Противопехотные осколочные мины также предназначены для минирования местности против живой силы противника. Осколочные мины, по сравнению с фугасными, имеют значительно больший радиус поражения, что позволяет снизить расход мин в минных полях, за счет увеличения расстояния между минами при их установке увеличивается вероятность поражения действующих на минном поле войск противника от взрыва одной мины на большей площади. Масса осколочных противопехотных мин значительно выше, чем противопехотных фугасных мин, что обусловлено прежде всего наличием или готовых металлических осколков – поражающих элементов или металлических корпусов мин, которые при взрыве ВВ мины дробятся и образуют осколочное поле сами. Существуют противопехотные осколочные мины кругового и направленного поражения. Все они могут устанавливаться как в неуправляемом, так и в управляемом варианте. В неуправляемом варианте мины устанавливаются с натяжными датчиками цели (растяжками) и механическими взрывателями серии МУВ или с электронными взрывателями МВЭ-72, МВЭ-НС, где взрыв мины вызывается при задевании противником проволочной растяжки или вследствие обрыва обрывного датчика цели (тонкой проволочной растяжки). В управляемом варианте взрыв мины вызывается в нужный момент времени минером-подрывником, как правило, по проводам при помощи пультов управления или подрывной машинки ПМ-4. Могут применятся линии радиоуправления. Непосредственное минирование заряда мины осуществляется с использованием или накольного механизма НМ-44 или электродетонатора ЭДП-р (ЭДП). Поражающее действие осколочных мин зависит от: - массы осколков; - плотности осколочного поля (количества осколков по фронту поражения); - ориентации мины в момент взрыва относительно объекта поражения; - дальности разлета осколков, при которой они сохраняют убойную силу (радиус поражающего действия). На практике поражающее действие мины оценивается по эффективности пробития осколком мины 2 см доски из хвойных пород дерева (сосна, ель), где плотность доски приравнивается плотности человека. Наряду с радиусом поражающего действия для характеристики мины введено понятие – радиус сплошного поражения. Радиусом сплошного поражения называется наибольшее расстояние от места взрыва мины, на котором создается такая средняя плотность потока убойных осколков, когда на площадь цели 0,75 м2 (высотой 1,5 м и шириной 0,5 м) приходится один убойный осколок, что соответствует вероятности поражения цели 0,63. Противопехотные осколочные мины кругового поражения подразделяются на стационарные, т.е. взрывающиеся на месте установки и выпрыгивающие, т.е. взрывающиеся на высоте 0,6-1,5 м, что значительно увеличивает радиус поражающего действия. Осколочные мины состоят из следующих основных частей: - разрывного заряда; - взрывающегося устройства; - осколков; - корпуса. Выпрыгивающие мины имеют дополнительно: - вышибное устройство; - устройство, обеспечивающее взрыв мины на заданной высоте. Противопехотные осколочные мины кругового поражения: ПОМЗ-2, ПОМЗ-2М, ОЗМ-4, ОЗМ с УВК, ОЗМ-160, ОЗМ-72, ПОМ-1, ПОМ-1С, ПОМ-2. В данном учебном пособии рассматриваются основные противопехотные осколочные мины кругового поражения ПОМЗ-2М (ПОМЗ-2), ОЗМ-72 и ПОМ-2. Основные характеристики противопехотных осколочных мин кругового поражения Марка мины Характеристики ПОМЗ-2М ОЗМ-72 ПОМ-2 (ПОМЗ-2) Масса мины, кг 1,2 (1,5) 5,0 1,6 Масса ВВ, кг 0,075 тротил 0,66 тротил 0,14 ТНТ Масса вышибного заряда 7 (порох), г Диаметр корпуса, мм 60 108 63 Высота корпуса, мм 107 (130) 172 180 Количество готовых 2400 осколков, шт Взрыватель Радиус сплошного поражения, м Дальность полета убойных осколков, м Высота разрыва над поверхностью грунта, м Тип механизма дальнего взведения (замедления) Время дальнего взведения (замедления), с Время самоликвидации, ч Способ установки МУВ, МУВ-2, МУВ-3, МУВ-4 с Р-образной чекой МУВ-3, МУВ-4, МВЭ-НС, МВЭ72 механический с натяжными датчиками цели (4 шт.) 4 25 16 до 8 до 50 до 32 - 0,6 – 0,9 - по типу применяемого взрывателя зависит от типа применяемого взрывателя и температуры окружающей среды пиротехнический 50 – 60 - - 4 – 100 вручную вручную СДМ Противопехотная осколочная мина ПОМЗ-2М ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ Тактико-технические данные Вес, кг Вес корпуса, кг Вес заряда ВВ, г Диаметр корпуса, мм Высота корпуса, мм Радиус сплошного поражения, м ПОМЗ-2м 1,77 1,2 75 60 107 4 Противопехотная осколочная мина ПОМЗ-2М УСТРОЙСТВО И ДЕЙСТВИЕ МИНЫ Мина ПОМЗ-2М состоит из корпуса, заряда ВВ и взрывателя МУВ-2 с запалом и Робразной чекой, установочного колышка, карабина с проволокой длиной 0,5 м, двух колышков растяжки и проволочной растяжки длиной 8 м. Корпус мины чугунный, имеет открытую снизу камеру для заряда ВВ и установочного колышка, а в верхней части – отверстие с резьбой для взрывателя. Для лучшего и равномерного дробления корпуса на его наружной поверхности сделана насечка. Заряд мины – буровая тротиловая шашка. Взрыватель МУВ-2 снабжен Р-образной чекой. В мине ПОМЗ-2М применяется запал МД-5м ПРИНЦИП ДЕЙСТВИЯ МИНЫ При натяжении проволочной растяжки выдергивается боевая чека из взрывателя, ударник освобождается и под действием боевой пружины накалывает запал, который, взрываясь, вызывает взрыв мины, корпус мины дробится на осколки, которые, разлетаясь, наносят поражение. УСТАНОВКА МИНЫ Установка мины ПОМЗ-2М производится с одной или двумя ветвями проволочной растяжки. Схема установки мины ПОМЗ-2М с одной ветвью проволочной растяжки. Схема установки мины ПОМЗ-2М с двумя ветвями проволочной растяжки: 1 – мина; 2 – колышек; 3 – растяжка. ДЛЯ УСТАНОВКИ МИНЫ С ОДНОЙ ВЕТВЬЮ ПРОВОЛОЧНОЙ РАСТЯЖКИ НЕОБХОДИМО: забить в грунт колышек растяжки с таким расчетом, чтобы его высота на поверхности грунта была в пределах 10–15 см; закрепить на колышке конец проволочной растяжки; растянуть проволочную растяжку в сторону установки мины; на месте установки мины забить установочный колышек так, чтобы насаженный на него корпус мины своим основанием был на высоте 2–3 см от поверхности грунта; вложить в корпус мины буровую тротиловую шашку запальным гнездом в сторону верхнего отверстия; нижним (большим) отверстием насадить корпус мины на вбитый в грунт установочный колышек до упора в тротиловую шашку; привязать карабин к проволочной растяжке; сочленить корпус взрывателя с соответствующим запалом; ввинтить взрыватель с запалом МД-5М в верхнее отверстие корпуса мины; зацепить карабин за кольцо боевой чеки; замаскировать мину под общий фон окружающей местности; убедившись, что боевая чека надежно удерживается, вытащить предохранительную чеку из взрывателя МУВ-2. ДЛЯ УСТАНОВКИ МИНЫ С ДВУМЯ ВЕТВЯМИ ПРОВОЛОЧНОЙ РАСТЯЖКИ НЕОБХОДИМО: забить в грунт два колышка растяжки на расстоянии около 8 м один от другого; надеть проволочную петлю с карабином на проволочную растяжку; привязать проволочную растяжку к вбитым кольям так, чтобы она была туго натянута; забить в грунт установочный колышек, расположив его примерно посередине проволочной растяжки и в сторону противника на расстоянии от проволоки, равном длине проволочной петли с карабином; все последующие операции выполнять так же, как при установке мины с одной ветвью проволочной растяжки. ОБЕЗВРЕЖИВАНИЕ МИН Обезвреживание мин ПОМЗ-2М, установленных с взрывателем МУВ-2, запрещается. Они уничтожаются только подрыванием на месте их установки с помощью кошек, набрасываемых на мины из укрытия. Обезвреживание мин ПОМЗ-2М, установленных с взрывателем МУВ, производится перерезанием проволочных растяжек, для чего необходимо: вставить предохранительную чеку (у взрывателей старых выпусков надеть на шток ударника предохранительную трубочку и вставить шпильку); перерезать проволочную растяжку или отцепить карабин; вынуть из мины взрыватель; отвинтить запал. Мина ОЗМ – 72. Основные тактико – технические характеристики Масса (кг) 5.0 Масса ВВ (тротил) (г) 660 Масса вышибного заряда (дымный порох) (г) 7 Диаметр (мм) 108 Высота (мм) 172 Количество готовых осколков (шт) 2400 Взрыватель МУВ-2, МВЭ-72, МУВ-4 Радиус сплошного поражения (м) 25 Дальность полета убойных осколков (м) 50 2 Приведенная площадь поражения (м ) 2124 Высота разрыва над поверхностью грунта (м) 0.6 – 0.9 Диапазон применения (оС) от – 40 до + 50 Способ установки вручную Состав комплекта Мина неокончательно снаряженная (шт) 1 Взрыватель МУВ – 3 или МУВ – 4 (шт) 1 КД № 8 (комплектуется в войсках) (шт) 1 Трос с карабинами (шт) 1 Проволочная растяжка (шт) 2 Колышек металлический (шт) 2 Колышек деревянный (шт) 4 Накольный механизм (шт) 1 на 4 мины Капроновая лента длинной 0.8 м (шт) 1 Мина ОЗМ – 72 неокончательно снаряженная состоит из направляющего стакана, корпуса, заряда, вышибного заряда и ударного механизма. Направляющий стакан стальной, имеет дне камеру, в которой закреплен одним концом и уложен натяжной трос. Корпус – представляет собой цилиндрическую обойму из готовых осколков, имеющих форму циллиндриков (рубленная проволока диаметром 5 мм), залитых полиэтиленом. Заряд – литой тротил, заполняет полость внутри обоймы. Дополнительный детонатор (23 г тетрила) имеет гнездо для капсюля детонатора КД № 8А, размещен в верхней части центральной втулки. Вышибной заряд из дымного пороха в тканевом мешочке помещен в трубке. Ударный механизм размещен в нижней части центральной втулки. Он состоит из втулки, предохранительного колпачка, ударника с боевой пружиной, пятки ударника и втулки с капсюлем – воспламенителем. Ударник и пятка ударника соединены разъемным замком. К пятке ударника прикреплен второй конец натяжного троса. Трос с карабинами представляет собой два отрезка троса длинной по 0.5 м, соединенных вместе с помощью проволоки длинной 10 см, на конце которой прикреплен карабин для соединения троса с чекой взрывателя. На концах отрезков проса так же имеются карабины для соединения с проволочными растяжками. Растяжки проволочные имеют длину 15 м и хранятся намотанными на катушки. Колышки металлические – из дюралюминиевого уголка. На верхнем конце колышка имеется два отверстия для троса с карабинами. Один колышек используется для установки троса с карабинами, а второй – для крепления мины в случае её установки на поверхности мерзлого (твердого) грунта. Мина привязывается к колышку капроновой лентой. 8-направляющий стакан; 9-втулка с капсюлем – воспламенителем и шариком; 10-колпачок; 11-пробка; 12 и 21-крышки; 13-заряд; 14-корпус с осколками; 15-дополнительный детонатор; 16-центральная втулка; 17-втулка с капсюлем – воспламенителем; 18-ударник; 19-боевая пружина; 20-втулка;22-натяжной трос; 23-пятка ударника; 24предохранительный колпачок; 25-камера; 26-вышибной заряд; 27-трубка; 28-капроновая лента. Накольный механизм применяется с ОЗМ – 72 при установки её в управляемом варианте. Он навинчивается на втулку мины. Масса 45 г; диаметр 30 мм; длинна корпуса 67 мм. В случае установки мины с МУВ – 3,4 (МВЭ – 72) при натяжении проволочной растяжки (обрыве провода обрывного датчика) срабатывает взрыватель МУВ – 3,4 (МВЭ – 72) и накалывает капсюль – воспламенитель. В случае установки мины в управляемом варианте при подаче импульса тока по проводам срабатывает накольный механизм и накалывает капсюль – воспламенитель. Луч огня от капсюля – воспламенителя воспламеняет вышибной заряд. Давлением пороховых газов шарик поднимается и закрывает отверстие во втулке. Пороховые газы из трубки прорываются в камеру и их давлением корпус выбрасывается из направляющего стакана. При этом разматывается натяжной трос. При вылете корпуса мины на высоту равную длине натяжного троса, с втулки срывается предохранительный колпачок и пятка ударника выдергивается из втулки. Пятка замком тянет за собой ударник, который сжимает дополнительно боевую пружину. При выходе замка из втулки ударник освобождается и под действием боевой пружины накалывает капсюль – воспламенитель, луч огня от которого вызывает взрыв КД № 8А, дополнительного детонатора и заряда мины. Взрывом заряда осколки, заключенные в корпусе, метаются в стороны и поражают противника. 5. СПОСОБ УСТАНОВКИ МИНЫ ПРИНЦИП ДЕЙСТВИЯ МИНЫ При натяжении проволочной растяжки срабатывает взрыватель МУВ-3 и накалывает капсюль-воспламенитель, огонь воспламеняет вышибной заряд, под действием пороховых газов корпус выбрасывается из направляющего стакана, при этом тросик разматывается, при вылете корпуса мины на высоту, равную длине тросика. Сжимается боевая пружина, клиновидный замок освобождает ударник, который под действием боевой пружины накалывает капсюль-воспламенитель. Взрываются капсюльдетонатор №8-А, дополнительный детонатор и заряд мины, осколки, заключенные в корпусе, разлетаясь в разные стороны, наносят поражение. Мина ПОМ – 2. Основные тактико – технические характеристики Тип кассетная кругового поражения Масса мины (кг) 1.6 Масса заряда ВВ (ТНТ) (кг) 0.14 Масса боевого элемента (кг) 1.06 Диаметр (мм) 63 Высота (мм) 180 Материал корпуса металл механический с натяжным датчиком цели Взрыватель Количество датчиков цели (шт) 4 Усилие срабатывания (кгс) 0.3 Радиус сплошного поражения (м) 16 МДВ пиротехнический Время дальнего взведения (сек) 50 Время самоликвидации (ч) 4 - 50 Диапазон применения (оС) от – 40 до + 50 Гарантийный срок хранения (лет) 10 Мина ПОМ – 2 состоит из боевого элемента, стакана выбрасывающего устройства и блока стабилизатора. Боевой элемент включает осколочный корпус с зарядом ВВ, устройство установки и взрыватель. Осколочный корпус выполнен в виде стального цилиндрического стакана. В нем размещается заряд ВВ. масса осколочного корпуса 0.53 кг. При взрыве заряда из осколочного корпуса естественным дроблением образуются поражающие элементы. Устройство установки предназначено для ориентированной установки мины на местности. Оно выполнено в виде шести подпружиненных лапок, закрепленных одним концом на крестовине, поджатой втулкой к осколочному корпусу. Для отстрела боевого элемента из стакана лапки прижаты к осколочному корпусу с помощью крышки, удерживающей их за свободные концы. Взрыватель ВП – 09С состоит из блока датчиков цели, в корпусе которого размещен жесткий предохранитель, предохранительно – исполнительного механизма, предохранительно – детонирующего узла, размещенных в корпусе взрывателя. Выбрасывающее устройство предназначено для отстрела боевого элемента из стакана после падения мины на грунт. Оно состоит из пиротехнического датчика, замедлителя выполненного в виде пиротехнического кольца, вышибного порохового заряда. Блок стабилизатора предназначен для обеспечения стабилизации полета мины (необходимого угла подхода к поверхности земли и скорости до 60 км/ч). он состоит из корпуса, пружины, колпачка и трех пар крестообразно соединенных лопастей, к концам которых прикреплены капроновые ленты длинной по 440 мм. Корпус стабилизатора завальцован в верхней части стакана. Стакан служит для размещения основных элементов мины и представляет собой стальной цилиндр. Мина ПОМ – 2 1-якорь; 2-подпружиненные лапки; 3-нити; 4-упорный шток; 5-фиксатор; 6-датчики цели; 7-крестовина; 8-втулка; 9-осколочный корпус. При выбросе мин из кассеты срабатывает пиротехнический датчик выбрасывающих устройств, которые воспламеняют пиротехнические замедлители. Одновременно под действием пружин сбрасываются колпачки, стабилизатором и набегающим потоком воздуха разматываются капроновые ленты. После падения мин на грунт по истечении времени горения пиротехнического замедлителя (50 сек) срабатывают пороховые вышибные заряды(18), отстреливающие боевые элементы мин из стаканов и выбрасываются стабилизаторы. Вышибные заряды(18) воспламеняют пиротехнические замедлители боевых элементов, после прогорания (3 – 4 сек) срабатывают вышибные заряды (16) сбрасывающие крышки. Крышки освобождают подпружиненные лапки и боевые элементы устанавливаются в ориентированное (близкое к вертикальному) положение на местности. Одновременно со сбросом крышек отстреливаются втулки со скобами, скобы выходят из пазов шпилек и они под действием пружин выходят из зацепления с корпусом взрывателя. Под действием огневого импульса вышибного заряда(16) воспламеняется пиротехнический замедлитель, который через 2 секунды вызывает срабатывание вышибного заряда(14), при этом разрывные винты разрушаются. При подъеме блока вверх на высоте около 0.5 м под действием пружины якоря датчиков цели разбрасываются в стороны на удаление за 10 м, разматывая нити. Под действием пружины предохранительно – исполнительный механизм перемещается вверх, корпус накольного механизма выходит из зацепления с движком, который под действием пружины перемещается, устанавливая КД – Н – 10 на одной оси с ударником и детонатором, переводя тем самым взрыватель в боевое положение. При воздействии на нить датчика цели с усилием 0.3 кгс и более поворачивается рычаг вместе с корпусом механизма самоликвидации, штоком и корпусом накольного механизма. Поворот корпуса дает возможность шарикам выкатываться в пазы муфты, в результате чего ударник освобождается и под действием пружины накалывает КД, вызывая его срабатывание и взрыв детонатора и заряда мины. Механизм самоликвидации мины ПОМ – 2 начинает работать после отстрела блока датчиков цели, так как после отстрела создается возможность перемещения упорного штока, а вместе с ним и поршня со штоком и жестко закрепленном на нем корпусом накольного механизма. Перемещение этих деталей происходит до момента выхода шариков в расточку муфты, при этом ударник освобождается и под действием пружины накалывает капсюль – детонатор, вызывая его срабатывание и взрыв детонатора и заряда мины. Мины ПОМ – 2 уничтожаются на месте их установки механическим тралением, взрывным способом или расстреливанием из стрелкового оружия. Уничтожение мин механическим тралением осуществляется с помощью кошки из укрытия или из бронированной машины. При уничтожении мин взрывным способом рядом с миной укладывается дистанционно (например, из бронемашины с помощью шеста) заряд массой 0.2 – 0.4 кг с закрепленным в нем злектродетонатором, подключенным к электровзрывной цепи. Уничтожение мин ПОМ – 2 может осуществляться расстреливанием из бронемашины или из укрытия из стрелкового оружия с принятием мер предосторожности. Мина МОН – 50. Основные тактико – технические характеристики осколочная, Тип направленного поражения Масса (кг) 2.0 Масса заряда (ПВВ- 5А) (кг) 0.7 Длина (мм) 226 Ширина (мм) 66 Высота (со сложенными лапками) (мм) 155 Количество осколков: - циллиндриков (шт) 485 - шариков (шт) 540 Горизонтальный угол разлета осколков (град) 54 Радиус (м) 50 – 58 Ширина зоны сплошного поражения (м) 45 – 54 Дальность поражения транспорта и живой силы в нем (м) до 30 Дальность разлета осколков в тыльном и боковом направлениях (м) до 40 Дальность полета убойного осколка (м) до 80 - 85 Способ установки вручную Состав комплекта Мина МОН – 50 неокончательно снаряженная (шт) 1 ЭДП – р (ЭДП) или МД – 5М (комплектуется в войсках) (шт) 1 Струбцина (на две мины) (шт) 1 Коробка для средств взрывания (шт) 1 Втулка для крепления ЭДП в запальном гнезде (шт) 2 Сумка для переноски (на две мины) (шт) 1 Мина МОН – 50 неокончательно снаряженная состоит из корпуса, снаряженного готовыми осколками и заряда. Корпус пластмассовый, имеет сверху два резьбовых запальных гнезда под ЭДП – р (МД – 5М), закрытых пробками. В выступе корпуса имеется прицельная щель. Сверху на выступе нанесена стрелка, указывающая направление прицеливания. Снизу к корпусу шарнирами прикреплены четыре откидывающихся ножки. Фланец с резьбовым гнездом служит для крепления мины на местных предметах с помощью струбцины. Осколки – стальные циллиндрики диаметром 6 мм, высотой 7 мм, массой 1.5 грамма (шарики диаметром 6.35 мм). Они расположены около выпуклой стороны корпуса в один слой и залиты эпоксидным компаундом. 1-корпус; 2-пробки; 3-прицельная щель; 4-осколки; 5-заряд; 6-дополнительный детонатор;7-шарниры;8-фланец;9-ножки. Заряд заполняет полость в корпусе сзади сколков. Для обеспечения надежной детонации заряда имеются два дополнительных детонатора из ВВА – IX – I, запрессованные в запальных гнездах. Струбцина служит для крепления мины на местных предметах (деревьях, деревянных столбах, металлических конструкций до 30 мм). Масса струбцины 0.2 кг. Обезвреживать разрешается мины МОН – 50, установленные в управляемом варианте, установленные с ВЗД – 64 и ВЗД – 144. Для обезвреживания управляемой мины необходимо: отключить провода на пункте управления от источника тока; отключить ЭДП от проводной сети; снять с мины маскировку и вывинтить из мины ЭДП; снять мину с места установки. Мина МОН-50 (общий вид): 1 – корпус; 2 – пробка; 3 – прицельная щель; 4 – ножки; 5 – фланец Рис. 39. Струбцина: 1 – скоба; 2 – шуруп; 3 – трубка полиэтиленовая; 4 – гайка; 5 – втулка; 6 – винт; 7 – прокладка; 8 – диск; 9 – шайба; 10 – винт Мина подрывается от электродетонатора ЭДП-р (ЭДП) или запала МД-5м и может применяться с комплектом Краб-ИМ, с подрывными машинками КПМ-1, ПМ-4 и взрывателями МВЭ-72, МВЭ-НС, ВЗД-6ч. При взрыве заряда осколки с большой скоростью разлетаются в сторону выпуклой поверхности мины, перпендикулярно к ней. Струбцина (рис. 39) служит для закрепления мины на деревьях, деревянных столбах или элементах металлических конструкций толщиной до 30 мм. Она состоит из скобы 1, в которой имеется шуруп 2 для ввинчивания струбцины в дерево и винт 10 с шайбой 9 для крепления на металлических элементах. На скобе с помощью гайки 4 и втулки 5 закрепляется шаровая опора винта 6 с диском 8 и прокладкой 7. Винт служит для соединения с резьбовым фланцем мины. Фиксация мины после ее прицеливания осуществляется затягиванием гайки 4 и диска 8. В транспортном положении шуруп 2 закрыт полиэтиленовой трубкой 3. Масса струбцины 0,19 кг. Футляр (рис. 40) предназначен для укладки и переноски электродетонатора ЭДП-р (ЭДП) или запала МД-5м. Футляр состоит из полиэтиленового стакана 3, пробки 1 и вкладыша 6. Вкладыш применяется при укладке в футляр запала МД-5м. Место соединения стакана с пробкой обматывается изоляционной лентой 2, которая используется для изоляции места соединения концевиков электродетонатора к линии управления. Втулка 4 металлическая резьбовая (рис. 36) применяется для крепления электродетонатора ЭДП в запальном гнезде мины. Сумка предназначена для переноски двух комплектов мин. Сумка хлопчатобумажная защитного цвета имеет отдельные отсеки – карманы для мин и элементов комплекта. УСТАНОВКА МИНЫ Мина МОН-50 может устанавливаться на грунт (снег) на ножках и крепиться струбциной к местным предметам. Для установки мины на грунт (рис. 41) необходимо: - извлечь мину из сумки; - ослабить пробку запального гнезда; Рис. 41. Мина МОН-50 с электродетонатором ЭДП-р, установленная на грунт в траве повернуть мину выпуклой стороной корпуса в сторону противника так, чтобы стрелка, расположенная над прицельной щелью, была направлена в сторону цели; - повернуть ножки вниз, раскрыть их в стороны и вдавить в грунт на глубину, обеспечивающую устойчивость мины; - навести мину на цель, пользуясь прицельной щелью (рис. 40) так, чтобы глаз наводчика, желоб щели и точка прицеливания оказались на одной линии, на уровне нижней плоскости цели; при прицеливании расстояние от глаза до прицельной щели должно быть 140-150 м; - ввинтить в запальное гнездо мины электродетонатор или запал МД-5м; - на ниппель запала МД-5м навинтить накольный механизм взрывателя МВЭ-72 или взрыватель замедленного действия ВЗД-6ч (ВЗД-3м, МВЭ-НС); - замаскировать мину. Если позволяет боевая обстановка, для прицеливания мины устанавливается веха на расстоянии 10 или 30 м от мины. При установке на расстоянии 10 м высота вехи (от земли до поперечной планки) должна быть 0,6 м, при установке на 30 м – 1,6 м. Прицеливание осуществляется, как показано на рис. 42. - Прицеливание мины МОН-50 В зимних условиях при снежном покрове толщиной до 20 см мина ставится на поверхность грунта, вокруг ножек снег уплотняется, мина маскируется слоем рыхлого снега. Для повышения устойчивости ножек мины на обледенелый грунт подстилается сумка. При снежном покрове толщиной свыше 20 см (рис. 43) необходимо: - отрыть в снегу лунку по размерам сумки глубиной 15-20 см; - вынуть мину из сумки; - набить плотно сумку снегом; - уложить сумку в лунку и придавить ее руками так, чтобы сумка плотно легла на снег; - поставить мину ножками на сумку выпуклой стороной в сторону противника; - ослабить одну пробку запального гнезда мины; - засыпать и уплотнить снег между ножек до корпуса мины; - навести мину на цель. После установки электродетонатора или других средств взрывания в запальное гнездо замаскировать мину слоем рыхлого снега. Толщина слоя со стороны противника должна быть не более 10 см. Схема установки мины МОН-50 в снегу с глубиной более 20 см Для закрепления мины на деревьях и деревянных столбах с помощью струбцины необходимо: - извлечь струбцину из сумки; - ввинтить шуруп струбцины в дерево так, чтобы винт с шайбой находился внизу; - закрепить струбцину вывинчиванием винта с шайбой до упора его в дерево; Мина МОН-50, установленная с помощью струбцины на дереве - извлечь мину из сумки; - ввинтить головку винта струбцины во фланец мины до упора; - прицелить мину и закрепить гайкой шарнир струбцины; - установить электродетонатор или другое средство взрывания в запальное гнездо и замаскировать мину. На элементах металлических конструкций струбцина закрепляется винтом с шайбой (рис. 45). Мина МОН-50 может применяться в различных вариантах: - для устройства управляемого минного поля с комплектом Краб-ИМ; - для устройства управляемых одиночных мин и групп мин, подрываемых подрывными машинками; - с минным взрывателем электромеханическим МВЭ-72 с обрывным приводом; в качестве мины замедленного действия с взрывателями ВЗД-6ч и ВЗД-3м. Мина МОН-50, установленная с помощью струбцины на трубе диаметром 30 мм. В управляемом варианте мина МОН-50 устанавливается с электродетонатором ЭДПр (ЭДП) и взрывается по проводам пультом Краб-ИМ, подрывной машинок или другими источниками тока. Взрыв мины осуществляется в соответствии с инструкциями по применению комплекта Краб-ИМ и подрывных машинок. Подготовка и приведение в действие взрывателей ВЗД-6ч и ВЗД-3м производятся в соответствии с инструкциями по их применению. Время замедления взрывателей выбирается в соответствии с условиями выполнения предстоящей задачи. - УСТАНОВКА МИНЫ С ВЗРЫВАТЕЛЕМ МВЭ-72 (МВЭ-НС) Для установки мины с взрывателем МВЭ-72 (МВЭ-НС) необходимо: установить и нацелить мину; подготовить, установить, проверить и включить взрыватель МВЭ-72 (МВЭ-НС) в соответствии с инструкциями по их эксплуатации. Схема установки мины МОН-50 с взрывателем МВЭ-72 ОБЕЗВРЕЖИВАНИЕ МИНЫ Для обезвреживания мины, установленной с электродетонатором ЭДП-р (ЭДП), необходимо: - отключить магистральные провода от пульта управления (подрывной машинки); - отключить электродетонатор от проводов; - снять с мины маскировку; - вывинтить электродетонатор из запального гнезда мины; - снять мину с места установки. Обезвреживание мины, установленной с взрывателем замедленного действия ВЗД– 6ч, производится в соответствии с инструкцией по его применению. Мину, установленную с взрывателем замедленного действия ВЗД-3м, взрывателем МВЭ-72 (МВЭ-НС), обезвреживать запрещается. МЕРЫ ПРЕДОСТОРОЖНОСТИ К установке, снаряжению и обезвреживанию мин допускаются лица, знающие устройство, принцип действия мины и применяемых взрывателей. Безопасность работы на месте применения обеспечивается строгим соблюдением настоящего Руководства, а также инструкцией по применению взрывателей МВЭ-72, МВЭНС, ВЗД-6ч, ВЗД-3м и Руководства по подрывным работам. Устанавливая мину, особое внимание обратить на то, чтобы расположенная над прицельной щелью стрелка была направлена в сторону противника. Электродетонатор или запал ввинчивается в запальное гнездо мины после удаления номеров расчета из зоны поражения на безопасное расстояние. Нахождение своих солдат вне укрытий, сзади и сбоку мины во время взрыва на расстоянии ближе 50 м запрещается. МИНА МОН-90 Мина противопехотная осколочная, направленного поражения МОН-90 предназначается для минирования местности и различных дефиле (подступы к мостам и переправам, берега в местах высадки десанта, улицы в населенных пунктах, дороги в горах и лесу и т.п.). СОСТАВ КОМПЛЕКТА МИНЫ В комплекте мины МОН-90 входят мина неокончательно снаряженная (1 шт.) и приспособления для установки: штырь 7 (1 шт.), рукоятка 2 (1 шт.), штанги 4 (2 шт.), втулки 5 для крепления электродетонаторов ЭДП (2 шт.), гвозди 3 (4 шт.), футляры для средств взрывания (2 шт.). Рис. 47. Комплект мины МОН-90: 1 – мина; 2 – рукоятка; 3 – гвозди; 4 – штанги; 5 – втулки; 6 – футляры; 7 – штырь УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ МИНЫ Мина МОН-90 неокончательно снаряженная состоит из корпуса, снаряженного зарядом ВВ и готовыми осколками. Корпус 1 пластмассовый, в верхней части имеет два запальных гнезда 5 под элеткродетонаторы ЭДП-р (запал МД-5М). При хранении и транспортировании запальные гнезда закрываются пластмассовыми пробками 2, на которые надеты полиэтиленовые колпачки, удаляемые перед применением мины. На передней части корпуса надпись «К противнику». Между запальными гнездами имеется прицельная планка 3 для нацеливания мины. Стрелка на прицельной планке указывает направление разлета осколков. В нижней части корпуса имеется фланец 8 с резьбой для установки мины и ручка 7 для переноски мины. Осколки 9 представляют собой стальные цилиндрики диаметром 7 мм, высотой 7 мм и массой 2 г. Свободное пространство между осколками залито эпоксидным компаундом. Осколки расположены в два слоя и прилегают к выпуклой стороне корпуса. Мина МОН-90 (разрез): 1 – корпус; 2 – пробка; 3 – прицельная планка; 4 – заряд ВВ; 5 – запальное гнездо; 6 – промежуточных детонатор; 7 – ручка; 8 – фланец; 9 – осколки Заряд ВВ 4 заполняет всю полость корпуса мины. Для обеспечения надежной детонации заряда имеются два промежуточных детонатора 6 из ВВ А-IХ-1, запрессованных в запальных гнездах. Штырь 7 (рис. 47) служит для крепления мины на стволах деревьев и деревянных столбах. Рукоятка 2 служит для фиксации установленной мины в горизонтальной плоскости. Втулки 5 металлические с наружной резьбой применяются для крепления электродетонаторов ЭДП в запальных гнездах мины. Штанги 4 металлические с ослабленным сечением служат для установки мины на штыре или крышке ящика, а также для наведения мины в цель по вертикальной плоскости и по линии горизонта за счет изгиба ослабленного сечения. Гвозди 3 необходимы для крепления крышки ящика на грунте, при установке на ней мины. Футляры 6 пластмассовые предназначены для хранения запалов МД-5М или электродетонаторов ЭДП-р (ЭДП). При укладке электродетонатора вкладыш из футляра удаляется. Мина взрывается от электродетонатора ЭДП-р (ЭДП) при установке ее в управляемом варианте или запала МД-5М при установке с взрывателями МВЭ-72 (МВЭНС) или взрывателем замедленного действия ВЗД-6ч (ВЗД-144). Взрывом заряда мины осколки метаются в определенном направлении, указанном стрелкой на прицельной планке. Подавляющее количество осколков разлетается в зоне с горизонтальным углом 50°. Осколочные мины МОН-100 и МОН-200 направленного предназначены для минирования местности против живой силы. Марка мины МОН-100 Масса мины, кг 5 Масса заряда (тротил), кг 2 Диаметр корпуса, мм 236 Количество осколков, шт 400 Диаметр и длина цилиндрических 10 осколков, мм Ширина зоны сплошного поражения 6,5…9 на дистанции 100 м, м Дальность разлета убойных До 160 осколков, м МИНА МОН-100 1 – скоба 2 – болт 3 – гайка 4 – шайба 8 – заряд ВВ 9 – готовые осколки 10 - крышка 11 - электродетонатор поражения МОН-200 25 12 434 900 12 10,5…14,5 До 240 5 – кронштейн 6 – задняя крышка 7 – передаточный заряд 12 – корпус мины 13 - болт 14 – барашковая гайка Корпус – штампованный из листовой стали; передняя и задняя стенки корпуса имеют форму круглого конуса. В передней стенке (вогнутой) имеется резьбовое запальное отверстие для электродетонатора ЭДП-р. У передней стенки расположены готовые осколки, у задней стенки – заряд ВВ. Мина, установленная на местности или местных предметах взрывается от электродетонатора, установленного в запальном гнезде; осколки мины поражают живую силу и небронированную технику. МИБ Комплект противопехотного многофункционального инженерного боеприпаса МИБ предназначен для применения против живой силы противника в двух режимах: -в режиме противопехотной осколочной мины в состоянии поставки; -в режиме противопехотной осколочной оборонительной гранаты, устанавливаемом при применении. Тактико-технические характеристики: Тип боеприпаса Тип взрывателя Тип устройства ручного запуска Габаритные размеры, мм диаметр высота с запалом Масса общая с запалом Масса ВВ (А-IX-1) Время дальнего взведения в режиме мины Время самонейтрализации после установки в режиме мины Количество нитевых растяжек в режиме мины осколочный, кругового поражения механический многофункциональный с механизмами самоликвидации и самодеактивации Запал ЗМГ-1 70 мм 171 мм 0,8 кг 0,08 кг 9-64 с не более 120 суток 4 шт. Длина разброса нитевых растяжек в режиме мины Время замедления подрыва в режиме гранаты Радиус сплошного поражениярыва в режиме гранатыминыиме мины Температурный диапазон применения Способ установки мины Гарантийный срок хранения комплекта МИБ до 10 м 4…7с 12 м от минус 40 до + 50° С вручную не менее 10 лет Состав комплекта Состав комплекта МИБ представлен на рисунке 1. Комплект МИБ. Основными составными элементами комплекта являются: - изделие МИБ 1 шт.; - запал ЗМГ-1 1 шт.; - упаковка 1 на 8 комплектов; - инструкция по применению 1 на 8 комплектов. Основные составные части изделия МИБ представлены на рисунке 2. Принцип действия При применении изделия МИБ со взрывателями ВП-МИБ (УИ-ВП-МИБ практическими) снимается (сдёргивается) колпачок (16), с запала ЗМГ-1 снимается (сдёргивается) транспортировочная втулка (колпачок) (94). Запал ЗМГ-1 стыкуется с изделием МИБ. При применении комплекта МИБ в режиме «мина» после извлечения из запала ЗМГ-1 чеки (102) и броска изделия рукой, рычаг (100) освобождает подпружиненный ударник (91), который накалывает капсюль – воспламенитель КВ-Н-1 (97) запала ЗМГ-1. Форсом огня капсюля – воспламенителя поджигается первый пиротехнический замедлитель (48) в предохранительно – взводящем механизме (40) взрывателя, одновременно происходит отстрел элементов запала из запального гнезда взрывателя. После падения изделия МИБ на землю и прогорания через ~ 4,5 с первого пиротехнического замедлителя (48) форсом его огня поджигается вышибной заряд (59), под воздействием пороховых газов которого происходит отстрел втулки замедлителя (47) с предохранительной скобой (53), сброс стакана (4) с втулкой (41), освобождение двух подпружиненных фиксаторов (69), которые выходят из отверстий в «ушках» корпуса взрывателя (65), освобождение подпружиненных лапок (27) устройства установки (3) и установка изделия МИБ на грунте в ориентированное положение, близкое к вертикальному; одновременно с этим вышибной заряд (59) поджигает второй пиротехнический замедлитель (49). После установки изделия МИБ в ориентированное положение и прогорания через ~1 с пиротехнического замедлителя (49) под воздействием форса огня происходит срабатывание вышибного заряда ВЗ-3 (51), расположенного в механизме предохранительно-взводящем (40), под воздействием взрывного импульса которого происходит разрыв по ослабленным сечениям стяжек (66), отстрел датчика цели с закрепленными на нем чашками (63) и освобождение фиксаторов (57), сброс пластин (56), освобождение и разброс подпружиненных шпуль и раскладка на местности четырех нитевых растяжек (54) на длину до 10 м. После отстрела корпуса (55) датчика цели, под воздействием пружины (80) штанга (78) ограничителя (71) по цепи самоликвидации движется вверх до упора в стопор (77) с замедлением 5…60 с, определяемым наличием каучука между внутренней поверхностью колпачка (81) и поверхностью корпуса (88) штанги, при этом рычаг (60) выходит из пазов корпуса (70); ось (79) ограничителя выходит из зацепления с центральным выступом подпружиненного движка (35); подпружиненный движок (35) смещается, при этом капсюль – детонатор КД-Н-10 (36) устанавливается соосно с подпружиненным ударником (44) и отверстием в предохранительной стальной пластине (37). Изделие МИБ устанавливается в боевое положение в режиме “мина”, при этом цепь самоликвидации продолжает действовать. При зацеплении пехотинцем и натяжении одной из нитевых растяжек с усилием ~ 0,3кг, под воздействием этого усилия через фиксатор (57), нить (58) и рычаг (60) происходит поворот штанги (78) ограничителя (71) и поворот оси (79), при этом шарики (45) выкатываются в полость муфты (43), подпружиненный ударник (44) освобождается и накалывает капсюль-детонатор КД-Н-10 (36), который инициирует детонатор (34) взрывателя, при этом инициируется передаточный заряд (25), происходит подрыв заряда ВВ (24), под воздействием продуктов детонации которого происходит заданное дробление осколочного корпуса (19) и высокоскоростной круговой разлет потока ПЭ, образующихся из колец (20) и поражение пехоты противника. При отсутствии воздействия на нитевые растяжки по цепи самоликвидации действует деформационный временной механизм (61), размещенный в штанге (78) ограничителя (71), при этом подпружиненный поршень (83) выдавливает каучук (89) в течение 4-100 час в диапазоне рабочих температур применения изделия из верхней полости корпуса (88) в его нижнюю часть через калиброванное отверстие в поршне (85), кольцевой канал и калиброванное отверстие в диафрагме (86). Верхний шток движется в полости, образованной центральным выступом резинового колпака (104), нижний шток (84) поршня (83), соединенный с осью (79), перемещается вверх, при этом шарики (45) выкатываются из отверстия оси (79) ограничителя (71) в полость муфты (43). Подпружиненный ударник (44) освобождается и накалывает капсюль-детонатор КД-Н10 (36), который инициирует детонатор (34) взрывателя, инициируется передаточный заряд (25), происходит подрыв заряда ВВ (24). Таким образом изделие МИБ самоликвидируется (самоуничтожается). При несрабатывании механизма самоликвидации в течение не более 120 суток происходит нейтрализация боеприпаса механизмом самонейтрализации. После отстрела корпуса датчика цели (52) стопор (109) под действием пружины (110) начинает двигаться вверх и резак (108), установленный на нем, начинает перерезать металлоэлемент (107), который закреплен в корпусе (70). По истечении времени от 100 часов до 120 суток стопор (109) смещается на столько, что шарик (111) освобождает отверстие для движения жала (112), которое под действием пружины (110) накалывает через отверстие, выполненное в колпачке (81), корпус (88) штанги (78) и блокирует его от возможного поворота. При применении комплекта МИБ в режиме «граната снимаются колпачки (16) и (6), фиксатор (76) прожимается вниз до упора, воздействуя на стопор (73), при этом кольцо (74) проламывается по ослабленному сечению, проточка стопора (73) совпадает с пазом подпружиненного стопора (77). Стопор (77) выходит из поперечного отверстия корпуса взрывателя (65), в котором движется ограничитель (71) под воздействием пружины (80) после отстрела корпуса датчика цели (65). Запал ЗМГ-1 вставляется в запальное гнездо взрывателя ВП-МИБ. После извлечения из запала ЗМГ-1 чеки (102) и броска рукой изделия, рычаг (100) освобождает подпружиненный ударник (91), который накалывает капсюль – воспламенитель КВ-Н-1 (97) запала. Форсом огня капсюля – воспламенителя КВ-Н-1 (97) запала поджигается первый пиротехнический замедлитель (48) в предохранительно-взводящем механизме (40) взрывателя, одновременно происходит отстрел элементов запала из запального гнезда взрывателя. После падения изделия МИБ на землю и прогорания через ~ 4.5 с первого пиротехнического замедлителя (48) форсом его огня поджигается вышибной заряд (59), под воздействием пороховых газов которого происходит отстрел втулки замедлителя (47) с предохранительной скобой (53), сброс стакана (4) с втулкой (41), освобождение двух подпружиненных фиксаторов (69), которые выходят из отверстий в «ушках» корпуса взрывателя (70), освобождение подпружиненных лапок (27) устройства установки (3) и установка изделия МИБ на грунте в ориентированное положение, близкое к вертикальному; одновременно с этим вышибной заряд (59) поджигает второй пиротехнический замедлитель (49). После установки изделия МИБ в ориентированное положение и прогорания через ~ 1с пиротехнического замедлителя (49) под воздействием форса огня происходит срабатывание вышибного заряда ВЗ-3 (51), расположенного в механизме предохранительно-взводящем (40), под воздействием взрывного импульса которого происходит разрыв по ослабленным сечениям стяжек (66), отстрел датчика цели (52). Ограничитель (71) под воздействием пружины (105) движется вверх, при этом, при выходе центрального выступа подпружиненного движка (35) из оси ограничителя (71), подпружиненный движок (35) смещается, капсюль-детонатор КД-Н-10 (36) устанавливается соосно с подпружиненным ударником (44) и отверстием в предохранительной стальной пластине (37); при дальнейшем движении вверх ограничителя (71) шарики (45) выходят из продольных пазов выкатываются в полость муфты (43), подпружиненный ударник (44) освобождается и накалывает капсюльдетонатор КД-Н-10 (36), который инициирует детонатор (34) взрывателя, при этом инициируется передаточный заряд (25), происходит подрыв заряда ВВ (24), под воздействием продуктов детонации которого происходит заданное дробление осколочного корпуса (19) и высокоскоростной круговой разлет ПЭ, образующихся из колец (20). №67-03/103 Порядок установки Перед применением извлечь изделие МИБ и запал ЗМГ-1 из упаковки и парафинированной бумаги, снять колпачок (16),транспортировочные колпачки (6) и (46) и произвести осмотр изделий МИБ и ЗМГ-1 на отсутствие повреждений и неисправностей. Если фиксатор (76) продавлен, то МИБ можно использовать только в режиме «гранаты». При применении изделия МИБ в режиме «мина» вставить запал ЗМГ-1 в запальное гнездо взрывателя до упора таким образом, чтобы разжимное кольцо (64) вошло в паз втулки (96) запала. Перед броском изделия свести (выпрямить) концы шплинта (101) чеки (102) запала. Для проведения броска взять изделие в руку так, чтобы рычаг (100) запала был поджат пальцами руки к изделию МИБ. Прижимая плотно рычаг (100) запала, пальцем другой руки за ленту (99) чеки (102) выдернуть шплинт из запала. Размахнувшись, произвести бросок изделия в место вероятного появления противника на максимальное расстояние, после чего быстро удалиться в течении 6 с от места падения МИБ на расстояние не менее 30 м или укрыться в окопе, за бруствером, за стеной здания, за деревьями, складками местности и др. При применении изделия МИБ в режиме «граната» необходимо снять (выдернуть) транспортировочный колпачок (6), продавить фиксатор до упора, вставить запал ЗМГ-1 в запальное гнездо взрывателя до упора, таким образом, чтобы разжимное кольцо (64) вошло в паз втулки (96) запала. Перед броском изделия свести (выпрямить) концы шплинта чеки (102) запала. Для проведения броска взять изделие в руку так, чтобы рычаг (100) запала был поджат пальцами руки к изделию МИБ. Прижимая плотно рычаг (100) запала, пальцем другой руки за ленту (99) чеки (102) выдернуть шплинт из запала. Размахнувшись, произвести бросок изделия в направлении противника из-за укрытия (окопа, бруствера, стены здания и др.). В случае, если комплект МИБ не был применен и при этом не был выдернут шплинт чеки (102) запала, комплект необходимо разобрать – извлечь запал ЗМГ-1 из изделия МИБ (УИ-МИБ практического), установить транспортировочные втулку (94) на запал и колпачок (16) на изделие МИБ (УИ-МИБ практический), завернуть их в парафинированную бумагу и уложить в упаковку. В том случае, если изделие МИБ требуется применить вновь, необходимо перед применением снять транспортировочный колпачок (6) и убедиться в режиме возможного применения. Если фиксатор не продавлен, то изделие возможно использовать в режимах «мина» и «граната». Если фиксатор продавлен, то изделие возможно использовать только в режиме «граната». В случае, если комплект МИБ не был применен, но шплинт чеки (102) был выдернут, необходимо, удерживая рычаг прижатым к корпусу мины, закрепить его на запале ЗМГ-1 с помощью нескольких слоев липкой ленты или прочного жгута, концы которого необходимо завязать двойным узлом. Затем выдернуть запал ЗМГ-1 из запального гнезда взрывателя. Хранение такого запала не допускается. Если запал ЗМГ-1 находился в изделии и случайно сработал при совершении указанных действий, изделие МИБ необходимо немедленно бросить в безопасное от взрыва место. Порядок обезвреживания Изделия МИБ, установленные на местности в режиме «мина», а также отказавшие изделия в режиме «граната» обезвреживать запрещается. Эти изделия могут уничтожаться средствами траления, взрывного разминирования, накладными зарядами, устанавливаемыми на мины дистанционно при помощи бронетехники. Требования безопасности Комплекты МИБ относятся к классу 1 опасности груза, подклассу 1.2, группе совместимости L согласно классификации ГОСТ 19433-88. Все работы по хранению и содержанию комплектов МИБ и УИ-МИБ практических должны проводиться с соблюдением «Правил по технике безопасности при хранении, содержании и ремонте инженерных боеприпасов», утвержденных МО ДНР, при этом разборка и ремонт данных изделий при хранении и эксплуатации не допускается. При транспортировании комплектов опасность для людей, а также конкретные меры безопасности и предосторожности, которые должны соблюдаться при ликвидации аварийных ситуаций, указаны в Аварийной карточке, соответствующей 216 условному номеру опасного груза – для комплектов МИБ. Все операции по применению изделий МИБ и в режимах «мина» и «граната» должны проводиться в строгом соответствии с РЭ. ВНИМАНИЕ! В течение 6 с после броска изделия удалиться от места падения МИБ на максимально возможное расстояние или укрыться, т.к. на удалении, близком к 30 м от места взрыва, возможно повреждение участков кожного покрова, не покрытых одеждой, и органов зрения человека. Запрещается находиться вне укрытия, ближе 30 м от изделия МИБ, установленного в режиме «мина». Запрещается производить бросок комплекта МИБ в режиме «граната» не из укрытия. БОЕПРИПАС КРУГОВОГО ПОРАЖЕНИЯ ПОБ Противопехотный осколочный боеприпас кругового поражения (ПОБ) в окончательно снаряженном виде с применяемыми взрывателями предназначен для минирования местности вручную с целью поражения живой силы противника в управляемом и автономном режимах. Тактико-технические характеристики: Габариты изделия: - высота max 169,7 мм - ширина 120 мм - толщина 90 мм Масса общая 2,5 кг Масса ВВ (ТГ-40) 0,51 кг Высота подрыва над поверхностью грунта 0,4…0,6 м Тип осколочных поражающих элементов плоские полуготовые и естественного дробления Радиус сплошного поражения: - незащищенной живой силы в рост, не менее 20 м - живой силы в рост в бронежилете II – III класса защиты, не менее 12 м Диапазон рабочих температур -40С…+50С Гарантийный срок хранения изделия 10 лет Состав изделия: Изделие ПОБ неокончательно снаряженное состоит из: ­ пластмассового корпуса (1); ­ боевой части БЧ (2); ­ устройства выбрасывающего УВ-2 (3); ­ механизма надземного срабатывания МНС (4); ­ пластмассовой пробки (5); ­ транспортировочной пробки (6); ­ технологической заглушки (7); ­ гайки (8); ­ герметизирующих прокладок (9), (10), (11), (12). Принцип действия При применении изделия ПОБ с устройства выбрасывающего (3) свинчивается транспортировочная пробка (6) и навинчивается накольный механизм применяемого взрывателя, из запального гнезда БЧ изделия вывинчивается пробка (5) с герметизирующей прокладкой (12) и в гнездо вкладывается капсюль-детонатор КД № 8-А дульцем вниз, пробка (5) с прокладкой (12) вворачивается вновь, изделие устанавливается на местности согласно порядку установки. При срабатывании накольного механизма применяемого взрывателя, его ударник накалывает капсюль воспламенитель (22) устройства выбрасывающего (3), форсом огня которого поджигается вышибной заряд (23). Под воздействием давления пороховых газов происходит разрыв по ослабленному сечению корпуса (29) в механизме надземного срабатывания МНС (4) и отстрел БЧ изделия ПОБ (2) из пластмассового корпуса (1) и грунта, при этом разматывается провод (27), освобождается шарик (26) в накольном механизме МНС, подпружиненный ударник (25) накалывает капсюль-воспламенитель КВ-Н-1 (30), форсом огня которого инициируется капсюль-детонатор КД № 8-А; в средстве детонирующем СД (20) детонация от КД № 8-А передается шнурами (32) на передаточные заряды (34), происходит взрыв заряда ВВ (19), под воздействием продуктов детонации которого на высоте 0,4…0,6 м происходит заданное дробление корпуса (13) и высокоскоростной круговой разлет узкого потока плоских ПЭ, образующихся из колец (14) с одновременной их закруткой, а также разлет осколков колец (15) и (17) и поражение пехоты противника. Порядок установки Перед применением извлечь изделие ПОБ из упаковки, а также КД № 8-А и произвести их осмотр на отсутствие повреждений и неисправностей. Для установки изделия ПОБ на местности необходимо: ­ отрыть лунку в грунте диаметром 15-18 см, глубиной 17-18 см; ­ выровнять дно лунки и утрамбовать черенком малой пехотной лопаты (МПЛ) или подручными средствами; ­ установить изделие ПОБ в лунку по возможности перпендикулярно к поверхности грунта поражаемой площади, свободное пространство вокруг изделия засыпать землей и утрамбовать черенком лопаты или подручными средствами; ­ при установке изделия на поверхность грунта необходимо разровнять место установки; ­ при установке в снег необходимо очистить место установки от снега до грунта и разровнять место установки изделия; ­ при установке изделия в мягком (болотистом) грунте для обеспечения более надежного вылета БЧ под изделие необходимо подложить отрезок доски из подручных средств (ящиков и др.) толщиной не менее 1,5 см и размером не менее 15х15 см; ­ разместить на местности применяемый взрыватель, проводные линии и другие элементы взрывателя или комплекта минирования, произвести соединение составных частей, их крепление, маскировку и другие действия согласно руководствам по их эксплуатации; ­ вывернуть транспортировочную пробку (6) (рисунок 1), при этом на торец и резьбу устройства выбрасывающего (3) не должно попадать посторонних предметов (земли, снега и др.); навинтить накольный механизм применяемого взрывателя или комплекта минирования на резьбу устройства выбрасывающего до упора, подсоединить провода накольного механизма к применяемому взрывателю или его проводным линиям согласно руководству по его эксплуатации; ­ вывернуть пробку (5) с резиновой прокладкой (12) рукой, при этом в запальное гнездо под КД № 8-А не должно попадать посторонних предметов (земли, снега и др.); ­ вставить в запальное гнездо капсюль-детонатор КД № 8-А дульцем вниз; ­ завернуть пробку с резиновой прокладкой на место усилием руки до упора в поверхность Б (рисунок 1) В случае затруднения при закручивании пробки необходимо: а) извлечь изделие из грунта после предварительного вывинчивания накольного механизма взрывателя и осторожно перевернуть его запальным гнездом вниз до выпадения капсюля-детонатора из гнезда, при этом не допускается соударение КД № 8-А с твердыми предметами; б) осмотреть капсюль-детонатор и при наличии повреждений заменить его; в) осмотреть запальное гнездо изделия на наличие в нем постороннего предмета. Если посторонний предмет свободно не извлекается из гнезда, то изделие подлежит уничтожению накладным зарядом или утилизации. ­ замаскировать изделие и накольный механизм применяемого взрывателя слоем грунта, дерна 2-3 см, растительностью, снегом до 0,2-0,3 м; ­ извлечь из механизма дальнего взведения применяемого взрывателя предохранительную чеку и покинуть место установки изделий, при этом запрещается задевать за проводные линии, проволочные растяжки и другие элементы взрывателя или комплекта минирования; время ухода должно быть меньше времени дальнего взведения взрывателя. Порядок обезвреживания Обезвреживать изделие ПОБ разрешается только при установке применяемых взрывателей и комплектов минирования в управляемом варианте. Для обезвреживания управляемых изделий необходимо: ­ переключить при помощи пульта управления применяемый взрыватель или комплект минирования из боевого в безопасное состояние или отключить провода накольного механизма на пункте управления от источника тока (пульта управления, подрывной машинки), закоротить провода согласно руководствам по их эксплуатации; ­ отключить накольный механизм от проводной сети закоротить его провода; ­ снять с изделия маскировку и отвинтить с него накольный механизм; ­ навинтить на ниппель с капсюлем-воспламенителем (22) пробку (6) (рисунок 1); ­ извлечь изделие ПОБ из грунта, снега, отвинтить пробку (5) и осторожно извлечь КД № 8-А, установить пробку на место. Изделие ПОБ, установленное с неуправляемыми взрывателями, а также со взрывателями, отказавшими по цепи самоликвидации, обезвреживать запрещается. Эти изделия и взрыватели к ним должны уничтожаться средствами траления, взрывного разминирования или накладными зарядами, устанавливаемыми на изделия дистанционно при помощи бронетехники. Требования безопасности Все работы по хранению и содержанию изделий ПОБ должны проводится с соблюдением «Правил по технике безопасности при хранении, содержании и ремонте инженерных боеприпасов», утвержденных МО ДНР, при этом разборка и ремонт данных изделий при хранении и эксплуатации не допускается. Изделие ПОБ относится к классу 1 опасности груза, подклассу 1.2, группе совместимости Е согласно классификации ГОСТ 19433-88. Все операции по установке изделий ПОБ на местности проводятся в строгом соответствии с настоящим РЭ, а также руководствами и инструкциями по эксплуатации применяемых взрывателей, комплектов минирования и их составных частей. При взрыве БЧ изделия ПОБ безопасное расстояние составляет не менее 400 м.
