Технические условия (ТУ) в Siemens NX: Учебный курс по созданию ТУ на моделях

Технические условия
(ТУ)

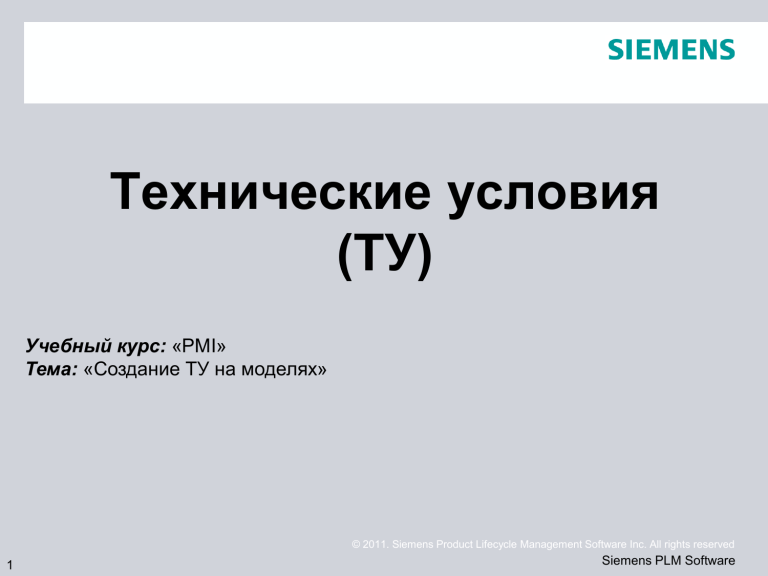

Учебный курс: «PMI»
Тема: «Создание ТУ на моделях»
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
1
Siemens PLM Software
Панель инструментов
 Для запуска модуля Технические условия выберете
Начало  Технические условия (ТУ)
 Панель инструментов появится внизу графического окна
(по умолчанию)
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
2
Siemens PLM Software
Обзор
Технические условия (ТУ) – это набор инструментов аннотаций, которые
вы можете использовать, чтобы документировать изделия в 3D-среде.
 Они позволяют задать более полную информацию, чем на плоском
чертеже.
Каждый объект ТУ может иметь связанную геометрию, таким образом
передавая информацию в другие приложения.
Приложение "Технические условия NX" может использоваться, когда вы
находитесь в других приложениях, таких как "Базовый модуль" и
"Моделирование".
Все ТУ должны располагаться в плоскости аннотации в вашем файле
детали.
Расположение плоскости зависит от типа ТУ, выбранного объекта и
опции "Плоскость", которую вы задаете в группе "Ориентация" в
Inc. All rights reserved
диалоговом окне "Аннотация". © 2011. Siemens Product Lifecycle Management Software
Siemens PLM Software
3
Отображение ТУ в видах модели
 Создаваемые ТУ являются
видозависимыми элементами
и отображаются в видах
модели в «Навигаторе
детали»
 Объекты ТУ можно вырезать
или копировать из одного вида
модели в другой вид
 Можно создавать
видонезависимые объекты
ТУ, которые будут
отображаться во всех видах
модели
(Отобразить на всех видах)
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
4
Siemens PLM Software
Отображение ТУ в видах модели
ТУ в виде
ТУ отображенное во
всех видах в модели
Все ТУ в модели
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
5
Siemens PLM Software
Отображение ТУ в видах модели
 При вращении модели элементы ТУ всегда остаются читабельны
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
6
Siemens PLM Software
Размеры ТУ - Обзор
 Размеры ТУ в видах модели
создаются для любой выбранной
Ориентации вида
Добавленный
текст
Стиль размера
 Размеры ТУ очень похожи на
чертежные размеры, но вычисляются
они в 3D-пространстве и лежат в
(или параллельны) плоскости
аннотации
 Плоскость аннотации
определяется автоматически по
плоскости рабочего вида или
задается пользователем
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
7
Siemens PLM Software
Плоскость аннотации
 Все ТУ должны располагаться в
плоскости аннотации в вашем файле
детали
 Расположение плоскости аннотации
зависит от текущего рабочего вида или
выбранной пользователем ориентации
в меню «Плоскость»
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
8
Siemens PLM Software
Плоскость аннотации
- Плоскость ХУ - Задает плоскость аннотации как плоскость XY РСК
- Плоскость ХZ - Задает плоскость аннотации как плоскость XZ РСК
- Плоскость YZ - Задает плоскость аннотации как плоскость YZ РСК
- Базовый вид модели - Задает плоскость аннотации по текущей
ориентации вида модели
- Последний заданный пользователем - Задает плоскость
аннотации согласно последней, определяемой пользователем,
ориентации
- Задаваемый пользователем - Позволяет установить СК для
плоскости аннотации, заданную пользователем
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
9
Siemens PLM Software
Инструменты ТУ Аннотации
 Замечание – команда предназначена для создания замечаний и меток
в 3D пространстве. Замечание состоит из текста, а метка из текста с
выносными линиями
 Допуск формы и расположения – создает одноуровневый и
многоуровневый элемент обозначения допуска формы и расположения
поверхностей
 Символ обозначения базы – создает элемент обозначения базы на
которую ссылаются допуски формы и расположения
 Целевая база – предназначена для указания точек, прямых и областей
в качестве базовых опорных плоскостей
 Шероховатость поверхности – символ для указания класса
чистоты поверхности
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
10
Siemens PLM Software
Осевая линия
 ТУ Осевая линия предназначена для создания
ассоциативной метки центра на 3D модели
Использование
маркеров
редактирования
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
Siemens PLM Software
11 Главное меню Тех. условия  Доп. геометрия  Осевая линия…
3D осевая линия
 ТУ 3D осевая линия строится по цилиндрическим граням
 Осевые линии могут использоваться в качестве
дополнительной геометрии, для привязки других объектов ТУ
Маркеры длины
Маркер
ассоциативности
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
Siemens PLM Software
12 Главное меню Тех. условия  Доп. геометрия  3D Осевая линия…
ТУ Область
 С помощью команды ТУ Область можно создавать объекты для
определения областей модели со специальными назначениями,
например область, на которую влияет целевая база, или автономная
область, на которую не ссылаются другие аннотации ТУ
Прямоугольный
Круговой
Произвольный
Кольцевой
Цилиндрический
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
Siemens PLM Software
13 Главное меню Тех. условия  Доп. геометрия  ТУ Область…
Общее замечание
 Команда служит для связи дополнительной информации с
моделью при помощи атрибутов
 Предопределенны три категории:
 «Замечания по качеству»
 «Замечания чертежа»
 «Задаваемый пользователем»
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
Siemens PLM Software
14 Главное меню Тех. условия  Специальные  Общее замечание…
Облегченный вид сечения
 С помощью Облегченного вида сечения можно
обрезать или вырезать выбранные компоненты
или тела, при этом представление других
компонентов или тел не изменяется
 Облегченный вид сечения не влияет на размер
файла
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
Siemens PLM Software
15 Главное меню Тех. условия  Сечение  Облегченный вид сечения…
Вид сечения
 Команда предназначена для создания вида с
вырезом в детали или сборке по произвольному
плоскому сечению
 Контур должен быть единичным и замкнутым
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
16
Siemens PLM Software
Преобразование размеров элементов в
размеры ТУ
 Можно преобразовать размер
элемента в элемент размера
ТУ
 Он остается связан с
элементом и поддерживает
двунаправленное изменение
 Размеры элемента ТУ имеют
те же возможности, что и
другие размеры ТУ
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
Siemens PLM Software
17 Главное меню Изменить  Элементы  Размеры элемента…
Настройки по умолчанию
 Эта опция определяет,
будет или нет разрешено
изменять тех. условия на
виде модели в режиме
«Черчение»
© 2011. Siemens Product Lifecycle Management Software Inc. All rights reserved
18
Siemens PLM Software
