Экспериментальные исследования антенн УКВ диапазона

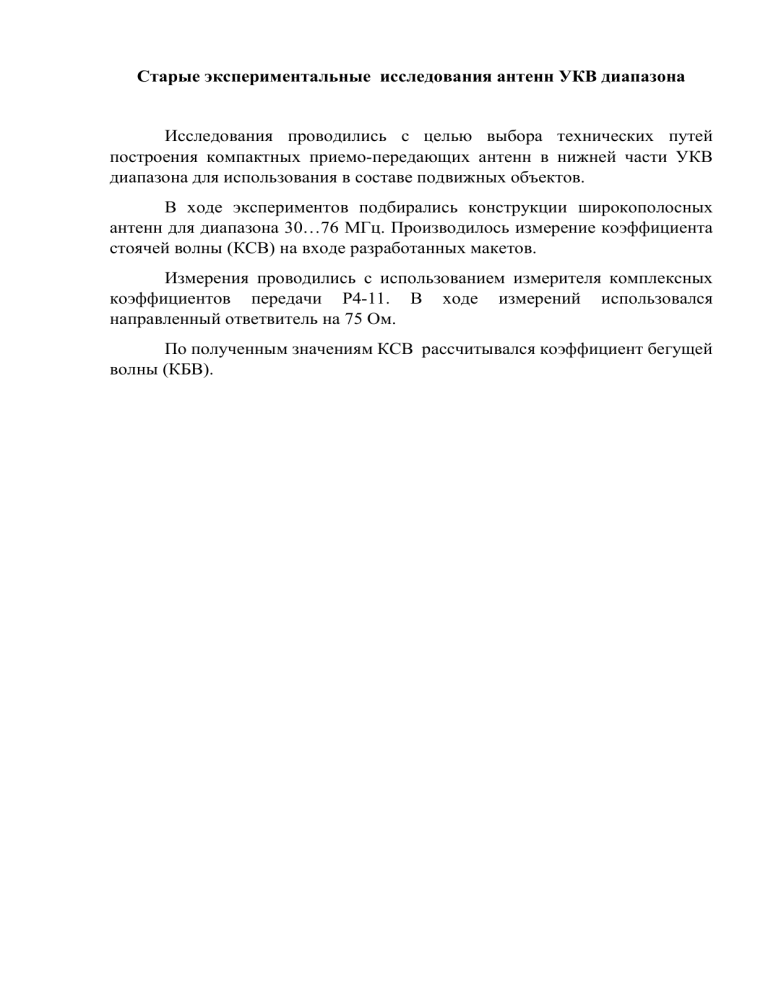

Старые экспериментальные исследования антенн УКВ диапазона
Исследования проводились с целью выбора технических путей
построения компактных приемо-передающих антенн в нижней части УКВ
диапазона для использования в составе подвижных объектов.
В ходе экспериментов подбирались конструкции широкополосных
антенн для диапазона 30…76 МГц. Производилось измерение коэффициента
стоячей волны (КСВ) на входе разработанных макетов.
Измерения проводились с использованием измерителя комплексных
коэффициентов передачи Р4-11. В ходе измерений использовался
направленный ответвитель на 75 Ом.
По полученным значениям КСВ рассчитывался коэффициент бегущей
волны (КБВ).
Часть 1.
Штыревая антенна с комплексной RL нагрузкой высотой 2100 мм
КСВ
2
1,8
1,6
1,4
1,2
1
0,8
0,6
0,4
0,2
0
30
35
40
45
50
55
60
65
70
75
КБВ
1,00
0,90
0,80
0,70
0,60
0,50
0,40
0,30
0,20
0,10
0,00
30
35
40
45
50
55
60
65
70
75
Результаты измерений.
Высота антенны с комплексной RL нагрузкой 2100 мм, диаметр проводника
10 мм.
Величина активного сопротивления R 300 Ом. Последовательно с ним
включена емкость 920 пф.
На входе антенны установлена емкость 16200 пф.
Рабочий диапазон 30…76 МГц.
Худшее значение КБВ в рабочем диапазоне частот 0,59.
Часть 2
Штыревая антенна с комплексной RL нагрузкой высотой 2100 мм
КСВ
2,5
2
1,5
1
0,5
0
30
35
40
45
50
55
60
65
70
75
КБВ
0,90
0,80
0,70
0,60
0,50
0,40
0,30
0,20
0,10
0,00
30
35
40
45
50
55
60
65
70
75
Результаты измерений.
Высота антенны с комплексной RL нагрузкой 2100 мм, диаметр проводника
10 мм.
Величина активного сопротивления R 300 Ом.
Рабочий диапазон 30…76 МГц.
Худшее значение КБВ в рабочем диапазоне частот 0,44.
Часть 3
Штыревая антенна с комплексной RL нагрузкой высотой 2100 мм
Результаты измерений.
Высота антенны с комплексной RL нагрузкой 2100 мм, диаметр проводника
10 мм.
Величина активного сопротивления R 300 Ом.
На входе антенны установлена индуктивность.
Рабочий диапазон 30…76 МГц.
Худшее значение КБВ в рабочем диапазоне частот 0,3.
Часть 4
Штыревая антенна с комплексной RL нагрузкой высотой 2100 мм
КСВ
3
2,5
2
1,5
1
0,5
0
30
35
40
45
50
55
60
65
70
75
55
60
65
70
75
КБВ
1,20
1,00
0,80
0,60
0,40
0,20
0,00
30
35
40
Результаты измерений.
45
50
Высота антенны с комплексной RL нагрузкой 2100 мм, диаметр проводника
10 мм.
Величина активного сопротивления R 300 Ом. Последовательно с активным
сопротивлением включена емкость 920 пф.
На входе антенны установлена индуктивность.
Рабочий диапазон 30…76 МГц.
Худшее значение КБВ в рабочем диапазоне частот 0,35.
Часть 5
Штыревая антенна с комплексной RL нагрузкой высотой 2100 мм
КСВ
2,5
2
1,5
1
0,5
0
30
35
40
45
50
55
60
65
70
75
КБВ
1,00
0,90
0,80
0,70
0,60
0,50
0,40
0,30
0,20
0,10
0,00
30
35
40
45
50
55
60
65
70
75
Результаты измерений.
Высота антенны с комплексной RL нагрузкой 2100 мм, диаметр проводника
10 мм.
Величина активного сопротивления R 300 Ом. Последовательно с активным
сопротивлением включена емкость 920 пф.
На входе антенны установлена индуктивность и последовательно с ней
емкость 16200 пф.
Рабочий диапазон 30…76 МГц.
Худшее значение КБВ в рабочем диапазоне частот 0,53.
Часть 6
Штыревая антенна с комплексной RL нагрузкой высотой 2100 мм
Результаты измерений.
Высота антенны с комплексной RL нагрузкой 2100 мм, диаметр проводника
10 мм.
Величина активного сопротивления R 300 Ом. На входе антенны установлена
индуктивность и последовательно с ней емкость 16200 пф.
Рабочий диапазон 30…76 МГц.
Худшее значение КБВ в рабочем диапазоне частот 0,41.
Часть 7
Штыревая антенна высотой 3м с верхней нагрузкой
Результаты измерений.
Высота антенны 3000 мм, диаметр проводника 15 мм. Верхняя нагрузка –
медные провода диаметром 2 мм.
Длина двух проводников 4,3 м, двух других проводников 3,5 м.
Рабочий диапазон 35…70 МГц при КСВ менее 5.
Антенна не обеспечивает требуемый диапазон рабочих частот.
Часть 8
Штыревая антенна высотой 3000 мм
Результаты измерений.
Высота антенны 3000 мм, диаметр проводника 15 мм. Высота антенны 3000
мм, диаметр проводника 15 мм.
Рабочий диапазон антенны 19…25,5 МГц при КСВ менее 3.
Антенна не обеспечивает требуемый диапазон рабочих частот.
Часть 9
Самодополнительная антенна высотой 800 мм
Результаты измерений.
Высота антенны 800 мм, диаметр проводника 15 мм, диаметр проводов 2 мм,
ширина 2500 мм.
Рабочий диапазон 46,5…68,5 и 72,5…80 МГц.
Для работы в диапазоне частот с нижней границей 30 МГц размер антенны
должен быть:
Высота – 1250 мм.
Ширина – 3880 мм.
Часть 10
Коническая антенна высотой 2000 мм
Результаты измерений.
Высота антенны 2000 мм, диаметр проводника 15 мм, ширина и глубина 1100
мм.
Рабочий диапазон 20,5…24 МГц.
Часть 11
Коническая антенна высотой 3000 мм
Замер 1 Короткий фидер
Замер 2 длинный фидер
Результаты измерений.
Высота антенны 3000 мм, диаметр проводника 15 мм, ширина и глубина 1500
мм.
Рабочий диапазон 10,8…25 МГц при коротком фидере.
Рабочий диапазон 10,9…80 МГц при длинном фидере.
Часть 12
Штыревая антенна высотой 1350 мм
Результаты измерений.
Высота антенны 1350 мм, диаметр проводника 15 мм.
Рабочий диапазон 43,5…55 МГц.
Часть 13
Штыревая антенна с комплексной RL нагрузкой высотой 2350 мм
Результаты измерений.
Высота антенны 2350 мм, диаметр проводника 15 мм.
Рабочий диапазон 23,2…130,5 МГц.
Часть 14
Штыревая антенна высотой 2350 мм
Результаты измерений.
Высота антенны 2350 мм, диаметр проводника 15 мм.
Рабочий диапазон 27,5…37 МГц.
Часть 15
Штыревая антенна с комплексной RL нагрузкой высотой 2350 мм
Результаты измерений.
Высота антенны 2350 мм, диаметр проводника 15 мм.
Рабочий диапазон 23,2…130,5 МГц.
Часть 16
Штыревая антенна с R нагрузкой высотой 2350 мм
Результаты измерений.
Высота антенны 2350 мм, диаметр проводника 15 мм.
Рабочий диапазон 28,5…86,5 МГц.
Часть 17
Штыревая антенна с комплексной RL нагрузкой высотой 1830 мм
Результаты измерений.
Высота антенны 1830 мм, диаметр проводника 15 мм.
Рабочий диапазон 32…231 МГц.
Часть 18
Штыревая антенна с комплексной RL нагрузкой высотой 2030 мм
Результаты измерений.
Высота антенны 2030 мм, диаметр проводника 15 мм.
Рабочий диапазон 28,5…131,5 МГц.
