Расчет характеристик антенны ВГДШ-П: Часть 1

Расчет характеристик антенны ВГДШ-П.
Часть 1
ВГДШ-П с длиной плеча 24 м и высотой подвеса 40,5 м
Во-первых, определим диапазоны применимых частот и углы наклона
лучей на радиолинии.

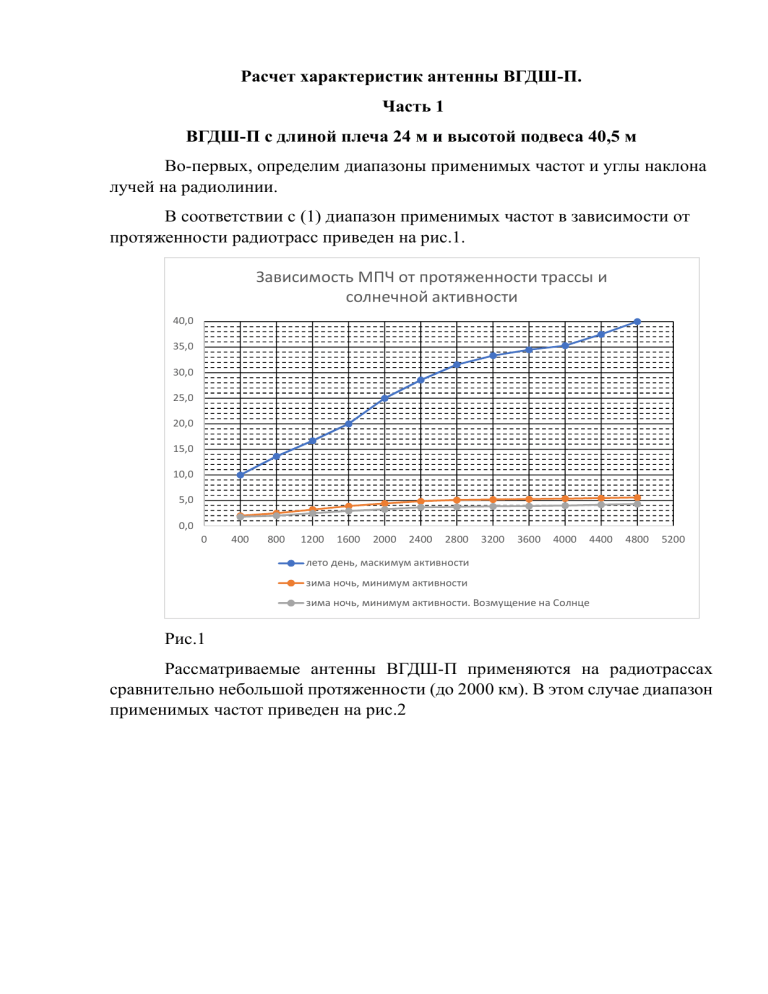

В соответствии с (1) диапазон применимых частот в зависимости от
протяженности радиотрасс приведен на рис.1.
Зависимость МПЧ от протяженности трассы и
солнечной активности
40,0
35,0
30,0
25,0
20,0
15,0
10,0
5,0
0,0
0
400
800
1200
1600
2000
2400
2800
3200
3600
4000
4400
4800
5200
лето день, маскимум активности
зима ночь, минимум активности
зима ночь, минимум активности. Возмущение на Солнце
Рис.1
Рассматриваемые антенны ВГДШ-П применяются на радиотрассах
сравнительно небольшой протяженности (до 2000 км). В этом случае диапазон
применимых частот приведен на рис.2
Зависимость МПЧ от протяженности трассы и
солнечной активности
25,0
20,0
15,0
10,0
5,0
0,0
0
400
800
1200
1600
2000
лето день, маскимум активности
зима ночь, минимум активности
зима ночь, минимум активности. Возмущение на Солнце
Рис.2
Углы наклона лучей на радиолинии в зависимости от дальности до
корреспондента и высоты отражающего слоя приведены на рис. 3.
рис.3
На радиолиниях протяженностью до 2000 км в основном преобладают
односкачковые радиотрассы (1). В этом случае углы прихода составляют от
70 до 8 градусов.
Внешний вид антенны приведен на рис.4.
Рис.4
Для расчетов были выбраны размеры антенны в соответствии с (1).
Относительные размеры приведены на рис. 5.
Рис. 5.
При этом для низкочастотной части диапазона 2…5 МГц длина плеча
антенны составила 24 м, высота подвеса 40,5 м, а высота верхней точки 64,5
м (не конструктивная).
Расчет проводился с использованием программы MMANAGAL_Basic
и MAA NEC 18 в условиях реальной земли.
Результаты расчетов приведены на рис.6… 21.
Рис.6
Рис.7
Рис.8
Рис.9
Рис.10
Рис.11
Рис.12
Рис.13
Рис.14
Рис. 15
Рис.16
Рис.17
Рис.18
Рис.19
Рис.20
Рис.21
Выводы.
Таким образом низкочастотная антенна ВГДШ-П с размерами: длина
плеча 24 м, высота подвеса 40,5 м, а высота верхней точки 64,5 м (не
конструктивная), работает в диапазоне 2…8 МГц.
При этом коэффициент бегущей волны в фидере с волновым
сопротивлением 200 Ом не опускается ниже 0,3. Коэффициент усиления в
максимуме диаграммы направленности изменяется от 6 до 12,5 дБ.
Угол места максимума главного лепестка диаграммы направленности
изменяется от 90 до 10 градусов.
Поэтому главным ограничивающим фактором применения данной
антенны во всем диапазоне 2…8 МГц будет именно положение главного
лепестка диаграммы направленности.
В этом случае потребуется использование таких антенн двух различных
типоразмеров.
Также к недостаткам данной антенны следует отнести большую высоту
подвеса. Потребуется использование антенных опор с высотой порядка 70 м.
