Проект внедрения роботизированной сварочной ячейки

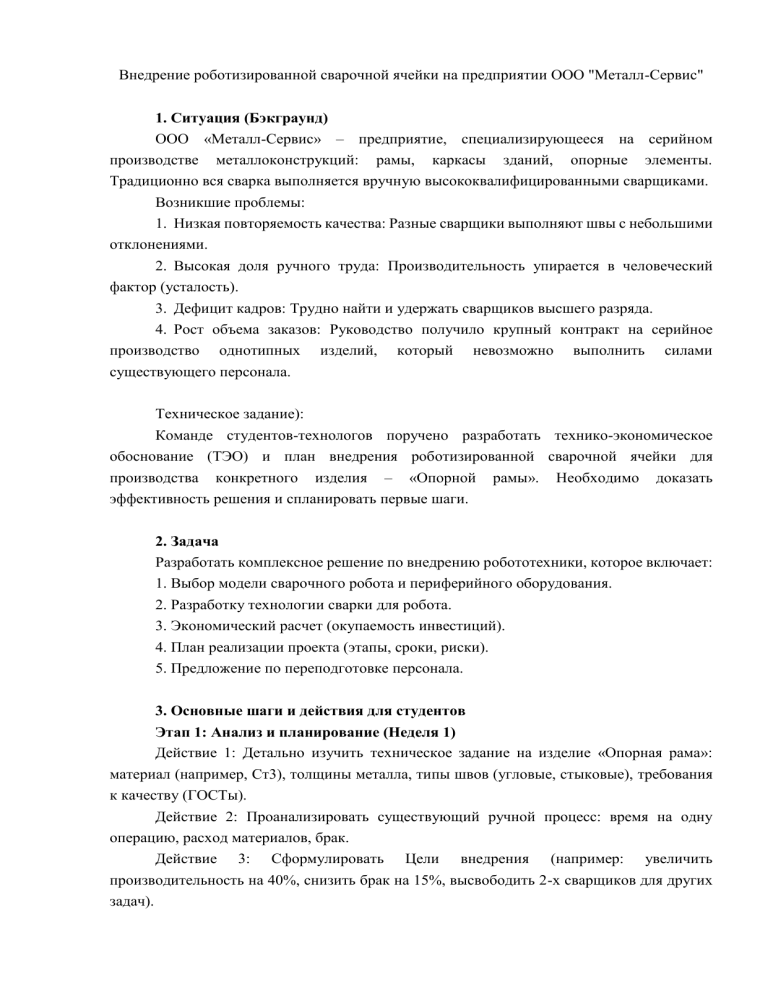

Внедрение роботизированной сварочной ячейки на предприятии ООО "Металл-Сервис"
1. Ситуация (Бэкграунд)
ООО «Металл-Сервис» – предприятие, специализирующееся на серийном
производстве металлоконструкций: рамы, каркасы зданий, опорные элементы.
Традиционно вся сварка выполняется вручную высококвалифицированными сварщиками.
Возникшие проблемы:
1. Низкая повторяемость качества: Разные сварщики выполняют швы с небольшими
отклонениями.
2. Высокая доля ручного труда: Производительность упирается в человеческий
фактор (усталость).
3. Дефицит кадров: Трудно найти и удержать сварщиков высшего разряда.
4. Рост объема заказов: Руководство получило крупный контракт на серийное
производство однотипных изделий, который невозможно выполнить силами
существующего персонала.
Техническое задание):
Команде студентов-технологов поручено разработать технико-экономическое
обоснование (ТЭО) и план внедрения роботизированной сварочной ячейки для
производства конкретного изделия – «Опорной рамы». Необходимо доказать
эффективность решения и спланировать первые шаги.
2. Задача
Разработать комплексное решение по внедрению робототехники, которое включает:
1. Выбор модели сварочного робота и периферийного оборудования.
2. Разработку технологии сварки для робота.
3. Экономический расчет (окупаемость инвестиций).
4. План реализации проекта (этапы, сроки, риски).
5. Предложение по переподготовке персонала.
3. Основные шаги и действия для студентов
Этап 1: Анализ и планирование (Неделя 1)
Действие 1: Детально изучить техническое задание на изделие «Опорная рама»:
материал (например, Ст3), толщины металла, типы швов (угловые, стыковые), требования
к качеству (ГОСТы).
Действие 2: Проанализировать существующий ручной процесс: время на одну
операцию, расход материалов, брак.
Действие 3: Сформулировать Цели внедрения (например: увеличить
производительность на 40%, снизить брак на 15%, высвободить 2-х сварщиков для других
задач).
Этап 2: Техническое проектирование (Неделя 2)
Действие 4: На основе анализа произвести выбор робота. Исследовать рынок
(например, рассмотреть модели FANUC, KUKA, Yaskawa). Аргументировать выбор по
критериям: количество степеней свободы, грузоподъемность, точность позиционирования,
совместимость с сварочным оборудованием.
Действие 5: Выбрать и обосновать периферийное оборудование:
− Сварочный источник (например, инверторный источник с цифровым
интерфейсом).
− Тип оснастки и позиционер (двухосевой кантователь для поворота изделия).
− Система технического зрения (например, лазерный сканер для поиска шва).
Действие 6: Разработать 3D-модель ячейки (эскизно) или схему компоновки
оборудования с учетом зон безопасности.
Этап 3: Разработка технологии (Неделя 3)
Действие 7: Разработать технологический процесс сварки для робота:
− Выбор сварочных материалов (проволока, газ) и режимов (напряжение, сила тока,
скорость сварки) для каждого шва.
− Рассчитать время цикла роботизированной сварки одной рамы.
− Спрогнозировать ожидаемое качество швов и методы контроля (УЗК, ВИК).
Действие 8: Создать последовательность операций (алгоритм) для робота и
оператора (загрузка/разгрузка деталей).
Этап 4: Экономическое обоснование (Неделя 4)
Действие 9: Рассчитать капитальные затраты (CAPEX):
− Стоимость робота, оснастки, ПО, монтажа и пусконаладки.
Действие 10: Рассчитать эксплуатационные затраты (OPEX) и экономию:
− Экономия на ФОТ (зарплата сварщиков).
− Экономия на материалах (меньший разбрызгивание, оптимальные режимы).
− Снижение cost of poor quality (брак).
− Затраты на электроэнергию, обслуживание робота.
Действие 11: Рассчитать срок окупаемости проекта (простой Payback Period).
Этап 5: План внедрения и работа с персоналом
Действие 12: Составить дорожную карту (roadmap) внедрения с этапами и сроками
(Закупка – Монтаж – Пусконаладка – Обучение – Пилотная эксплуатация – Серийная
работа).
Действие 13: Предложить программу переподготовки для сотрудников:
− Для сварщиков: переквалификация в операторы/наладчики роботизированной
ячейки.
− Для мастера/технолога: обучение программированию робота.
Действие 14: Выявить потенциальные риски (например, сопротивление персонала,
сбои в работе) и предложить меры по их mitigation.
Итоговый результат: Презентация и письменный отчет с защитой своего проекта.
4. Критерии оценки решения (обязательные к выполнению)
Критерий
Описание
Вес в оценке
1. Техническая
обоснованность
Корректность выбора оборудования (робот,
источник, позиционер) под конкретную задачу.
Глубина проработки технологических режимов
сварки.
25%
2. Экономическая
целесообразность
Полнота расчета капитальных и операционных
затрат. Корректность расчета срока окупаемости.
Реалистичность заявленных показателей
эффективности (производительность, экономия).
25%
3. Практическая
реализуемость
Логичность и полнота плана внедрения
(дорожной карты). Адекватность предложений по
работе с персоналом (обучение, новые роли).
Учет рисков.
20%
4. Качество
оформления
Структура отчета, ясность изложения, наличие
графиков, схем, чертежей. Использование
профессиональной терминологии.
15%
5. Качество защиты
Логичность и убедительность презентации,
умение аргументировать свои решения и отвечать
на вопросы.
15%
Итого
100%
Примечание:
Чертеж изделия «Опорная рама» (с указанием материалов, размеров и сварных швов)
подбираем самостоятельно.
Данные по текущему производству: Время ручной сварки на 1 изделие – 2,5 часа.
Часовая ставка сварщика – 300 руб. Процент брака – 5%.
Примерные прайс-листы на оборудование студентом определяется самостоятельно.
Производители могут быть разными.
В работе применять ГОСТы на сварку и контроль швов.
