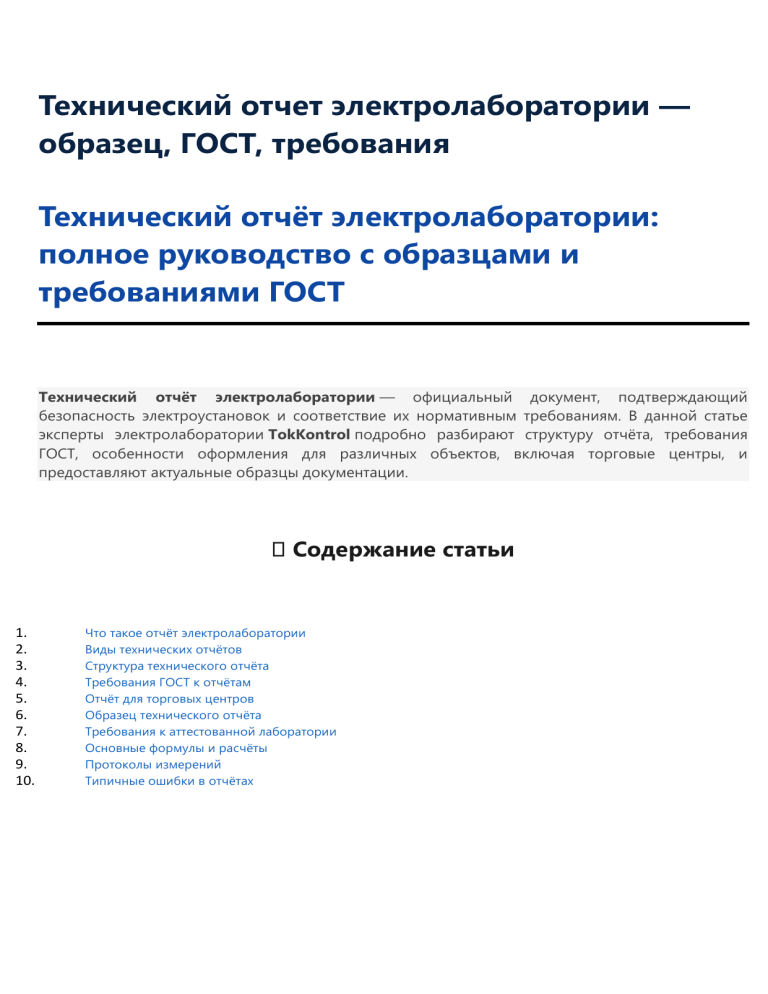

Технический отчет электролаборатории: образец, ГОСТ, требования

Технический отчет электролаборатории —
образец, ГОСТ, требования
Технический отчёт электролаборатории:
полное руководство с образцами и
требованиями ГОСТ
Технический отчёт электролаборатории — официальный документ, подтверждающий
безопасность электроустановок и соответствие их нормативным требованиям. В данной статье
эксперты электролаборатории TokKontrol подробно разбирают структуру отчёта, требования
ГОСТ, особенности оформления для различных объектов, включая торговые центры, и
предоставляют актуальные образцы документации.
� Содержание статьи
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Что такое отчёт электролаборатории
Виды технических отчётов
Структура технического отчёта
Требования ГОСТ к отчётам
Отчёт для торговых центров
Образец технического отчёта
Требования к аттестованной лаборатории
Основные формулы и расчёты
Протоколы измерений
Типичные ошибки в отчётах
Что такое отчёт электролаборатории
Отчёт электролаборатории представляет собой комплексный технический документ, содержащий
результаты всех проведённых измерений, испытаний и обследований электроустановок объекта.
Документ
формируется аттестованной
электролабораторией и
служит
официальным
подтверждением соответствия электрооборудования требованиям безопасности.
� Определение
Технический отчёт электролаборатории — это юридически значимый документ, который
фиксирует фактическое состояние электроустановок, выявленные дефекты, результаты измерений
параметров и экспертное заключение о возможности дальнейшей эксплуатации.
Когда необходим технический отчёт







Ввод объекта в эксплуатацию — обязательное условие для получения разрешения от Ростехнадзора
Периодические испытания — плановая проверка согласно графику ППР (не реже 1 раза в 3 года)
После капитального ремонта — подтверждение качества выполненных работ
Смена собственника — фиксация состояния электрохозяйства при передаче объекта
После аварийных ситуаций — оценка повреждений и пригодности к эксплуатации
По требованию надзорных органов — при проверках МЧС, Ростехнадзора, Роспотребнадзора
Для страховых компаний — при оформлении полиса или страховом случае
Юридическая сила отчёта
Технический отчёт аттестованной электролаборатории имеет полную юридическую силу и
принимается:
Организация
Цель предоставления
Ростехнадзор
Ввод в эксплуатацию, плановы
проверки
МЧС (пожарный
надзор)
Проверка пожарной безопасно
Страховые
компании
Оценка рисков, страховые слу
Управляющие
компании
Допуск к эксплуатации
Арендодатели
Условие договора аренды
Суды
Доказательство при
разбирательствах
⚠️ Важно
Отчёт
имеет
юридическую
силу
только
при
наличии
у
электролаборатории
действующего свидетельства о регистрации в органах Ростехнадзора. Лаборатория TokKontrol
имеет все необходимые аттестаты для проведения испытаний электроустановок до 1000В и выше
1000В.
Виды технических отчётов электролаборатории
В зависимости от цели проведения работ, типа объекта и класса напряжения электроустановок,
формируются различные виды технических отчётов.
Классификация по типу испытаний
� Приёмо-сдаточные испытания
Проводятся перед вводом новой или реконструированной электроустановки в эксплуатацию.
Включают полный комплекс измерений согласно ПУЭ Глава 1.8.





Проверка схемы соединений
Измерение сопротивления изоляции
Проверка автоматических выключателей
Испытание заземляющих устройств
Проверка УЗО
� Эксплуатационные испытания
Периодические проверки действующих электроустановок. Проводятся согласно ПТЭЭП с
установленной периодичностью.





Визуальный осмотр
Контроль параметров изоляции
Проверка срабатывания защит
Измерение петли фаза-ноль
Тепловизионный контроль
� Специальные испытания
Углублённые исследования при выявлении проблем или по специальным требованиям.





Испытание кабельных линий
Проверка релейной защиты
Испытание трансформаторов
Диагностика высоковольтного оборудования
Анализ качества электроэнергии
Классификация по классу напряжения
Класс
напряжения
Типичные объекты
Особен
отчёта
До 1000В
Жилые дома, офисы,
магазины,
рестораны,
небольшие
производства
Станда
набор
проток
упрощё
структ
Выше 1000В
ТП, РП, промышленные
предприятия, ТЦ с
собственными
подстанциями
Расшир
набор
испыта
проток
оборуд
Комбинированный
Крупные объекты с
ТП и
распределительными
сетями
Полный
компле
докуме
обоих
классо
✅ Преимущество TokKontrol
Наша электролаборатория имеет регистрацию для проведения испытаний электроустановок до
1000В и выше 1000В, что позволяет выполнять полный комплекс работ на объектах любой
сложности в Москве и Московской области.
Классификация по типу объекта
Распределение объектов по типам (статистика TokKontrol за 2024 год)
Торговые центры
28%
Офисные здания
22%
Промышленные объекты
18%
Жилые комплексы
15%
Медицинские учреждения
10%
Прочие объекты
7%
Структура технического отчёта электролаборатории
Технический отчёт электролаборатории имеет чёткую структуру,
нормативными документами. Рассмотрим каждый раздел подробно.
Обязательные разделы технического отчёта
1
Титульный лист
регламентированную
Содержит наименование электролаборатории, номер свидетельства о регистрации, название
объекта, адрес, заказчика, дату проведения работ, номер отчёта. Заверяется печатью и подписью
руководителя лаборатории.
2
Общие сведения об объекте
Описание объекта: назначение, площадь, этажность, год постройки, установленная мощность,
категория электроснабжения, схема электроснабжения, перечень питающих линий и
распределительных устройств.
3
Перечень нормативной документации
Список ГОСТов, ПУЭ, ПТЭЭП и других нормативных документов, на соответствие которым
проводились испытания. Указываются актуальные редакции документов.
4
Перечень применяемого оборудования
Список измерительных приборов с указанием типа, заводского номера, даты последней поверки,
номера свидетельства о поверке. Все приборы должны иметь действующие свидетельства.
5
Программа испытаний
Описание методики проведения каждого вида измерений, условия испытаний, применяемые
нормы и допуски, последовательность работ.
6
Результаты визуального осмотра
Акт осмотра электроустановок с описанием выявленных дефектов, нарушений ПУЭ и ПТЭЭП,
фотофиксация проблемных мест, рекомендации по устранению.
7
Протоколы измерений и испытаний
Комплект протоколов по каждому виду измерений: изоляция, заземление, петля фаза-ноль, УЗО,
автоматические выключатели и т.д. Каждый протокол — отдельный документ с результатами и
заключением.
8
Ведомость дефектов
Сводная таблица всех выявленных нарушений с классификацией по степени опасности, ссылками
на нарушенные нормы, рекомендуемыми сроками устранения.
9
Заключение
Итоговое экспертное заключение о соответствии электроустановки требованиям нормативных
документов, возможности дальнейшей эксплуатации, необходимых мероприятиях.
10
Приложения
Копия свидетельства о регистрации лаборатории, копии свидетельств о поверке приборов,
однолинейные схемы, фотоматериалы, акты скрытых работ (при наличии).
Объём технического отчёта
Объём отчёта напрямую зависит от масштаба объекта и количества проведённых измерений:
Тип объекта
Примерный
объём
Количество
протоколов
Квартира,
небольшой офис
15-25 страниц
5-8 протоколо
Магазин, ресторан
30-50 страниц
10-15 протокол
Офисное здание
50-100 страниц
20-40 протокол
Тип объекта
Примерный
объём
Количество
протоколов
Торговый центр
100-300 страниц
50-150 протокол
Промышленное
предприятие
200-500 страниц
100-300
протоколов
Технический отчёт электролаборатории: требования ГОСТ
Оформление технического отчёта электролаборатории регламентируется комплексом
государственных стандартов и нормативных документов. Рассмотрим основные требования.
Основные нормативные документы
ГОСТ Р 50571.16-2019
Электроустановки низковольтные. Часть 6. Испытания
ГОСТ Р 50571.1-2009
Электроустановки низковольтные. Основные положения
ГОСТ 12.1.038-82
Электробезопасность. Предельно допустимые значения
ГОСТ Р 50030.2-2010
Аппаратура распределения и управления низковольтная
ГОСТ 12.3.019-80
Испытания и измерения электрические
ГОСТ Р 50571.3-2009
Защита от поражения электрическим током
ПУЭ 7-е издание
Правила устройства электроустановок
ПТЭЭП
Правила технической эксплуатации электроустановок потребителей
Требования ГОСТ к содержанию отчёта
Требования к протоколам измерений
Согласно ГОСТ Р 50571.16-2019 каждый протокол измерений должен содержать:










Идентификационный номер протокола
Дату и время проведения измерений
Условия проведения испытаний (температура, влажность)
Наименование и характеристики испытуемого оборудования
Применяемые средства измерений с указанием погрешности
Метод измерений со ссылкой на нормативный документ
Полученные результаты с единицами измерения
Нормируемые значения для сравнения
Заключение о соответствии
Подписи исполнителей с указанием квалификации
Нормируемые значения по ГОСТ и ПУЭ
Параметр
Нормативный
документ
Нормируемое
значение
Сопротивление
изоляции
силовых кабелей
ПУЭ п. 1.8.40
≥ 0,5 МОм
Сопротивление
изоляции
электропроводки
ГОСТ Р 50571.16
≥ 0,5 МОм
Параметр
Нормативный
документ
Нормируемое
значение
Сопротивление
заземляющего
устройства (ТП)
ПУЭ п. 1.7.101
≤ 4 Ом
Сопротивление
заземления
(повторное)
ПУЭ п. 1.7.103
≤ 30 Ом
Сопротивление
петли фаза-ноль
ГОСТ Р 50571.16
Расчётное
(обеспечение
Iкз)
Время
срабатывания
УЗО
ГОСТ Р 51326.1
≤ 0,3 с (при IΔn)
Ток
срабатывания
автоматов
ГОСТ Р 50345
Согласно
характеристик
� Грубые нарушения ГОСТ в отчётах






Использование приборов с истёкшим сроком поверки
Отсутствие указания погрешности измерений
Несоответствие методики измерений нормативным документам
Отсутствие ссылок на применяемые стандарты
Неполная идентификация испытуемого оборудования
Отсутствие данных об условиях проведения измерений
Требования к оформлению
ГОСТ предъявляет требования не только к содержанию, но и к оформлению технического отчёта:
Формат бумаги — A4 (210×297 мм)
Поля — левое 30 мм, правое 10 мм, верхнее и нижнее по 20 мм
Шрифт — Times New Roman, размер 12-14 пт
Межстрочный интервал — 1,0-1,5
Нумерация страниц — сквозная, арабскими цифрами
Нумерация разделов — иерархическая (1, 1.1, 1.1.1)
Переплёт — прошивка с опечатыванием или термопереплёт







Технический отчёт электролаборатории для ТЦ
Торговые центры являются особой категорией объектов с повышенными требованиями к
электробезопасности. Технический отчёт для ТЦ имеет ряд специфических особенностей.
Особенности электроснабжения торговых центров
⚡
Высокая мощность
Установленная мощность ТЦ может достигать нескольких МВт, что требует наличия собственных
ТП
�
I категория надёжности
Большинство ТЦ относятся к I категории электроснабжения с резервированием питания
�
Пожарная безопасность
Обширные системы противопожарной защиты: АПС, СОУЭ, системы дымоудаления
�
Массовое пребывание
Повышенные требования из-за большого количества посетителей
Состав технического отчёта для торгового центра
Отчёт электролаборатории для ТЦ включает расширенный перечень испытаний:
Раздел отчёта
Содержание
Высоковольтное
оборудование
Испытания силовых
трансформаторов, ячеек
КРУ, кабельных линий 6-10 кВ
ГРЩ и ВРУ
Проверка вводных
устройств, секционных
выключателей, АВР
Раздел отчёта
Содержание
Распределительные
щиты
Этажные, групповые щиты,
щиты освещения
Электропроводка
Измерение изоляции всех
групповых линий
Заземление и
молниезащита
Контур заземления,
молниеприёмники,
токоотводы
Системы
безопасности
Электроснабжение АПС,
СОУЭ, видеонаблюдения,
СКУД
Аварийное освещение
Проверка всех
светильников аварийного и
эвакуационного освещения
Периодичность испытаний для ТЦ
График обязательных испытаний электроустановок торгового центра
Ежегодно




Визуальный осмотр электроустановок
Проверка аварийного освещения
Проверка УЗО кнопкой «Тест»
Проверка автоматики АВР
Раз в 3 года





Полный комплекс измерений изоляции
Проверка срабатывания автоматических выключателей
Измерение петли фаза-ноль
Инструментальная проверка УЗО
Тепловизионный контроль
Раз в 6 лет




Испытание заземляющих устройств
Проверка молниезащиты
Испытания силовых трансформаторов
Испытания кабельных линий 6-10 кВ
⚠️ Требования надзорных органов к ТЦ
Согласно Постановлению Правительства РФ № 1479 «О противопожарном режиме», владельцы
торговых центров обязаны иметь актуальный технический отчёт электролаборатории. При
проверках МЧС отсутствие отчёта или истёкший срок его действия влечёт:



Штраф для юридических лиц: от 150 000 до 200 000 рублей
Штраф для должностных лиц: от 15 000 до 30 000 рублей
Возможно приостановление деятельности до 90 суток
Особенности отчёта для арендаторов ТЦ
Арендаторы торговых площадей также обязаны проводить испытания электроустановок в
пределах арендуемых помещений. Технический отчёт для арендатора включает:



Испытания электропроводки в пределах арендуемой площади
Проверку электрощитов, относящихся к арендатору
Измерение сопротивления изоляции электрооборудования


Проверку УЗО и автоматических выключателей
Испытания переносного электроинструмента (при наличии)
� Для арендаторов ТЦ
Большинство управляющих компаний ТЦ требуют от арендаторов предоставление технического
отчёта электролаборатории при заключении договора аренды и его ежегодном продлении.
Электролаборатория TokKontrol выполняет испытания для арендаторов с минимальными сроками
и оптимальной стоимостью.
Образец технического отчёта электролаборатории
Рассмотрим типовую структуру и содержание технического отчёта на конкретном примере.
Данный образец соответствует требованиям действующих нормативных документов.
Образец титульного листа
ТЕХНИЧЕСКИЙ ОТЧЁТ
о проведении приёмо-сдаточных испытаний электроустановки
Объект: Торговый центр «Название»
Адрес: г. Москва, ул. Примерная, д. 1
Заказчик: ООО «Заказчик»
Номер отчёта: ТО-2024-001
Электролаборатория: TokKontrol
Свидетельство: № ХХХ от ХХ.ХХ.ХХХХ
Дата испытаний: ХХ.ХХ.2024 — ХХ.ХХ.2024
Класс напряжения: до 1000В
Руководитель лаборатории _______________ / ФИО /
М.П.
Москва, 2024
Образец перечня оборудования
№
Наименование
прибора
Тип
Заводской
№
Дата
пове
1
Мегаомметр
Е6-32
12345
15.01.2
№
Наименование
прибора
Тип
Заводской
№
Дата
пове
2
Измеритель
сопротивления
заземления
ИС20/1
23456
20.02.2
3
Измеритель
петли фазаноль
MZC310S
34567
10.03.2
4
Прибор для
проверки УЗО
MRP201
45678
05.04.2
5
Мультиметр
Fluke
87V
56789
12.05.2
Образец протокола измерения сопротивления изоляции
ПРОТОКОЛ № 1
измерения сопротивления изоляции электропроводки
№
п/п
Наименование
линии
Марка
кабеля
R
изол.
L-N,
МОм
R
изол
L-PE,
МОм
1
Гр. 1 Розетки
зал
ВВГнг
3×2,5
150
180
2
Гр. 2
Освещение
ВВГнг
3×1,5
220
250
3
Гр. 3
Кондиционер
ВВГнг
3×2,5
0,3
0,4
№
п/п
Наименование
линии
Марка
кабеля
R
изол.
L-N,
МОм
4
Гр. 4 Розетки
кухня
ВВГнг
3×2,5
180
R
изол
L-PE,
МОм
190
Условия измерений: температура +22°С, влажность 55%
Прибор: Мегаомметр Е6-32, зав. № 12345
Испытательное напряжение: 1000 В
Норма: ≥ 0,5 МОм (ПУЭ п. 1.8.40)
ЗАКЛЮЧЕНИЕ: Сопротивление изоляции группы № 3 (Кондиционер) не соответствует нормам.
Рекомендуется проверить состояние кабельной линии и устранить дефект до ввода в
эксплуатацию.
Измерения провёл: _________________ / Инженер ФИО /
Проверил: _________________ / Руководитель лаборатории ФИО /
Образец ведомости дефектов
№
Описание
дефекта
Место
обнаружения
Нарушенна
норма
1
Пониженное
сопротивление
изоляции
Гр. 3
Кондиционер
ПУЭ п. 1.8.40
2
Отсутствует
маркировка
проводников
Щит ЩР-1
ПУЭ п. 2.1.31
3
Ослаблен
контакт на
шине PE
Щит ЩР-2
ПУЭ п. 1.7.139
Образец заключения
ЗАКЛЮЧЕНИЕ
По результатам проведённых приёмо-сдаточных испытаний электроустановки объекта «Торговый
центр «Название», расположенного по адресу: г. Москва, ул. Примерная, д. 1, установлено
следующее:
1. Соответствие нормативным требованиям:





Сопротивление изоляции электропроводки — 95% линий соответствует норме
Сопротивление заземляющего устройства — соответствует норме
Параметры срабатывания УЗО — соответствуют норме
Параметры автоматических выключателей — соответствуют норме
Сопротивление петли фаза-ноль — обеспечивает требуемую кратность тока КЗ
2. Выявленные дефекты:
Критических дефектов: 1
Значительных дефектов: 1
Незначительных дефектов: 1



ВЫВОД: Электроустановка объекта в целом соответствует требованиям ПУЭ, ПТЭЭП, ГОСТ Р
50571.16-2019. Эксплуатация разрешается после устранения критического дефекта (п. 1
ведомости дефектов).
Руководитель электролаборатории _______________ / ФИО /
М.П.
Дата: «___» ___________ 2024 г.
Требования к аттестованной электролаборатории
Технический отчёт имеет юридическую силу только при его оформлении электролабораторией,
зарегистрированной в органах Ростехнадзора. Рассмотрим требования к таким лабораториям.
Регистрация в Ростехнадзоре
Согласно Приказу Ростехнадзора № 489, электролаборатория должна пройти процедуру
регистрации, которая включает:
Наличие аттестованного персонала с группой по электробезопасности не ниже IV (до 1000В) или V (выше

1000В)




Укомплектованность поверенными средствами измерений
Наличие утверждённых методик измерений
Система менеджмента качества
Производственные помещения для хранения оборудования
Виды регистрации электролабораторий
Класс
напряжения
Виды работ
До 1000В
0,4 кВ
Все виды
испытаний
низковольтных
Выше 1000В
6, 10, 35 кВ и
выше
Испытания
высоковольтно
оборудования
Комбинированная
Все классы
Полный спектр
испытаний
Вид регистрации
✅ Электролаборатория TokKontrol
Наша лаборатория имеет действующее свидетельство о регистрации в Ростехнадзоре для
проведения испытаний электроустановок до 1000В и выше 1000В. Все специалисты аттестованы
с группой по электробезопасности V. Парк измерительного оборудования включает более 30
приборов с действующими свидетельствами о поверке.
Как проверить легитимность электролаборатории
При выборе электролаборатории рекомендуем проверить:
Свидетельство о регистрации — должно быть действующим, проверяется на сайте Ростехнадзора
Область аккредитации — должна включать требуемые виды испытаний
Квалификация персонала — удостоверения с группой допуска
Свидетельства о поверке приборов — актуальные даты
Опыт работы — портфолио выполненных проектов
1.
2.
3.
4.
5.
� Признаки недобросовестной лаборатории
Отказ предоставить копию свидетельства о регистрации
Подозрительно низкие цены (ниже себестоимости работ)
Оформление отчёта без выезда на объект
Отсутствие договора на оказание услуг
Невозможность проверить регистрацию в реестре Ростехнадзора





Основные формулы и расчёты в техническом отчёте
Технический отчёт содержит расчётные данные, подтверждающие соответствие параметров
электроустановки нормативным требованиям. Рассмотрим основные формулы.
Расчёт тока короткого замыкания
Ток однофазного короткого замыкания:
Iкз = Uф / Zп
Где:

Iкз — ток короткого замыкания, А
Uф — фазное напряжение сети, В (220 В для сети 380/220 В)
Zп — полное сопротивление петли фаза-ноль, Ом


Проверка условия срабатывания защиты
Условие надёжного срабатывания автоматического выключателя:
Iкз ≥ k × Iуст
Где:
Iкз — ток короткого замыкания в конце защищаемой линии, А
k — коэффициент кратности (для автоматов с характеристикой B: k=3; C: k=5; D: k=10)
Iуст — номинальный ток расцепителя автомата, А



Пример: Для автомата С16 минимальный ток КЗ должен быть: Iкз ≥ 5 × 16 = 80 А
Расчёт сопротивления заземляющего устройства
Сопротивление вертикального заземлителя:
Rв = (ρ / 2πL) × (ln(2L/d) + 0,5 × ln((4t+L)/(4t-L)))
Где:



Rв — сопротивление вертикального заземлителя, Ом
ρ — удельное сопротивление грунта, Ом·м
L — длина заземлителя, м
d — диаметр заземлителя, м
t — глубина заложения (до середины заземлителя), м


Расчёт времени отключения УЗО
Проверка времени отключения:
tоткл ≤ tнорм
Нормируемые значения времени отключения УЗО (ГОСТ Р 51326.1):
Кратность тока утечки
IΔn
Время отключения, с
≤ 0,3
Расчёт сопротивления изоляции
Закон Ома для участка цепи с изоляцией:
Rиз = Uизм / Iут
Где:



Rиз — сопротивление изоляции, МОм
Uизм — испытательное напряжение мегаомметра, В
Iут — ток утечки через изоляцию, мкА
Норма: Rиз ≥ 0,5 МОм для электропроводок и кабелей до 1000 В
Сводная таблица расчётных параметров
Параметр
Формула
проверки
Норма
Ток КЗ для автомата B
Iкз
≥ 3 × Iном
Кратн
3
Ток КЗ для автомата C
Iкз
≥ 5 × Iном
Кратн
5
Ток КЗ для автомата D
Iкз
≥ 10 × Iном
Кратн
10
Сопротивление
изоляции
Rиз
≥ Rнорм
≥ 0,5 МО
Сопротивление
заземления ТП
Rз
≤ Rнорм
≤ 4 Ом
Ток срабатывания УЗО
Iср
≤ IΔn
0,5×IΔn…
Протоколы измерений в составе технического отчёта
Технический отчёт включает комплект протоколов по всем проведённым видам измерений.
Рассмотрим перечень обязательных протоколов и их содержание.
Полный перечень протоколов
№
Наименование протокола
Метод измерени
1
Протокол визуального
осмотра
Визуальный
контроль
2
Протокол проверки
непрерывности защитных
проводников
Измерение
сопротивления
3
Протокол измерения
сопротивления изоляции
Мегаомметр
4
Протокол проверки защиты
SELV и PELV
Измерение
сопротивления
5
Протокол измерения
сопротивления
заземляющего устройства
Метод
амперметравольтметра
6
Протокол проверки
автоматического
отключения питания
Измерение петли
фаза-ноль
7
Протокол проверки
устройств защитного
отключения (УЗО)
Испытание током
утечки
8
Протокол проверки
расцепителей
автоматических
выключателей
Испытание
нагрузочным
током
9
Протокол проверки
Измерение
№
Наименование протокола
Метод измерени
полярности
10
Протокол проверки
чередования фаз
Фазоуказатель
11
Протокол проверки
молниезащиты
Измерение
сопротивления
12
Протокол тепловизионного
контроля
Инфракрасная
термография
Дополнительные протоколы для объектов выше
№
Наименование
протокола
Объект испытания
1
Протокол испытания
силовых
трансформаторов
ТМ, ТМГ, ТСЗ и др.
2
Протокол испытания
кабельных линий 6-10
кВ
Кабели с изоляцией
из сшитого
полиэтилена,
бумажной изоляцией
3
Протокол испытания
ячеек КРУ (КРУН)
Выключатели,
разъединители,
трансформаторы тока
4
Протокол проверки
релейной защиты
МТЗ, защита от
замыканий на землю
№
Наименование
протокола
Объект испытания
5
Протокол испытания
изоляции повышенным
напряжением
Высоковольтное
оборудование
6
Протокол измерения
тангенса угла
диэлектрических
потерь
Трансформаторы,
вводы, кабели
Требования к оформлению протоколов
� Обязательные реквизиты







Уникальный номер протокола
Дата проведения измерений
Наименование объекта
Адрес объекта
Данные заказчика
Наименование лаборатории
Номер свидетельства о регистрации
� Технические данные







Перечень испытуемого оборудования
Применяемые средства измерений
Метод измерений
Условия проведения испытаний
Результаты измерений
Нормируемые значения
Заключение о соответствии
⚠️ Подписи и печати





Подпись исполнителя измерений
Подпись проверяющего
Подпись руководителя лаборатории
Печать электролаборатории
Дата оформления протокола
� Важно знать
Каждый протокол является самостоятельным документом и может быть предъявлен отдельно от
технического отчёта. При этом протокол должен содержать все необходимые реквизиты для
однозначной идентификации объекта испытаний, исполнителя и применённой методики.
Типичные ошибки в технических отчётах
Анализ технических отчётов, выполненных различными лабораториями, позволяет выделить
наиболее распространённые ошибки. Знание этих ошибок поможет заказчику оценить качество
полученной документации.
Критические ошибки, делающие отчёт недействительным
� Грубые нарушения





Просроченное свидетельство о регистрации лаборатории — отчёт не имеет юридической силы
Использование неповеренных приборов — результаты измерений недействительны
Отсутствие подписей и печатей — документ не заверен надлежащим образом
Несоответствие области аккредитации — лаборатория не имеет права проводить данные испытания
Фальсификация результатов — уголовная ответственность для исполнителей
Часто встречающиеся технические ошибки
Категор
ия
ошибок
Примеры
Последст
вия
Как из
Ошибки в
расчёта
х
Неверный
расчёт тока
КЗ,
неправильная
оценка
кратности
срабатывания
защиты
Неверное
заключен
ие о
соответс
твии
защиты
Двойн
прове
расчё
испол
прогр
обесп
Неполно
та
измерен
ий
Не все линии
проверены,
пропущены
отдельные
группы
Скрытые
дефекты,
риск
аварий
Соста
полно
ведом
объём
начал
Ошибки
идентиф
икации
Неправильная
маркировка
линий,
путаница в
наименования
х щитов
Невозмож
ность
найти
дефект
при
устранен
ии
Сверк
проек
докум
фотоф
Неверны
е нормы
Применение
устаревших
нормативов,
ссылки на
отменённые
ГОСТ
Некоррек
тная
оценка
соответс
твия
Посто
монит
измен
Ошибки в
условия
х
Не учтён
температурны
й коэффициент
для
заземления,
неверная
Искажени
е
результа
тов
Фикса
услов
приме
попра
коэфф
Категор
ия
ошибок
Примеры
Последст
вия
Как из
влажность
Ошибки оформления документации
⚠️ Распространённые недочёты
Нечитаемые копии свидетельств о поверке — невозможно подтвердить актуальность поверки
Отсутствие сквозной нумерации страниц — затрудняет работу с документом
Несоответствие дат — дата протокола ранее даты измерений
Неполное описание объекта — затрудняет идентификацию при проверках
Отсутствие ведомости дефектов — неясно, какие нарушения выявлены
Размытые формулировки в заключении — непонятно, можно ли эксплуатировать объект






Чек-лист проверки технического отчёта
Используйте данный чек-лист для проверки качества полученного отчёта:
✓
Проверка легитимности лаборатории
Свидетельство о регистрации действующее, область аккредитации соответствует выполненным
работам, номер свидетельства можно проверить на сайте Ростехнадзора
✓
Проверка средств измерений
Все приборы указаны с заводскими номерами, свидетельства о поверке действительны на дату
проведения измерений, копии свидетельств приложены к отчёту
✓
Полнота протоколов
Выполнены все необходимые виды измерений, проверены все электроустановки объекта,
каждый протокол содержит результаты и заключение
✓
Корректность нормативных ссылок
Указаны актуальные редакции ГОСТ, ПУЭ, ПТЭЭП; нормируемые значения соответствуют
указанным документам
✓
Чёткость заключения
Заключение содержит однозначный вывод о соответствии/несоответствии, при наличии
дефектов — рекомендации по устранению с указанием сроков
✓
Оформление документа
Документ прошит и опечатан, страницы пронумерованы, имеются все необходимые подписи и
печати, качество печати позволяет читать все данные
✅ Гарантия качества от TokKontrol
Все технические отчёты электролаборатории TokKontrol проходят многоступенчатую проверку
качества: контроль инженером-исполнителем, проверка руководителем лаборатории, финальная
верификация перед выдачей заказчику. Мы гарантируем соответствие документации всем
требованиям нормативных документов и принятие отчётов надзорными органами.
Часто задаваемые вопросы
Ответы на наиболее распространённые вопросы о технических отчётах электролаборатории.
❓ Какой срок действия технического отчёта электролаборатории?
Стандартный срок действия технического отчёта составляет 3 года для большинства видов
испытаний (измерение изоляции, проверка УЗО, автоматических выключателей, петли фаза-ноль).
Для испытаний заземляющих устройств и молниезащиты срок действия — 6 лет. Однако при
проведении реконструкции, после аварий или по требованию надзорных органов может
потребоваться досрочное проведение испытаний.
❓ Сколько стоит технический отчёт электролаборатории?
Стоимость зависит от масштаба объекта, количества электроустановок и видов требуемых
испытаний. Ориентировочные цены: квартира — от 5 000 ₽, офис/магазин — от 10 000 ₽,
ресторан/кафе — от 15 000 ₽, офисное здание — от 50 000 ₽, торговый центр — от 150 000 ₽. Для
точного расчёта необходимо предоставить информацию об объекте. Электролаборатория
TokKontrol предоставляет бесплатную оценку стоимости в течение 1 рабочего дня.
❓ Как быстро можно получить технический отчёт?
Сроки выполнения зависят от объёма работ. Небольшие объекты (квартира, офис) — 1-3
рабочих дня. Средние объекты (магазин, ресторан, небольшой офисный центр) — 3-5 рабочих
дней. Крупные объекты (торговые центры, производства) — 5-14 рабочих дней. При
необходимости возможно срочное выполнение работ с наценкой. Выезд на объект возможен в
день обращения.
❓ Нужно ли отключать электричество во время испытаний?
Для большинства измерений требуется отключение испытуемых участков электросети. Измерение
сопротивления изоляции и проверка автоматических выключателей проводятся при снятом
напряжении. Однако опытные специалисты планируют работу таким образом, чтобы
минимизировать неудобства — можно проводить испытания поэтапно, отключая отдельные
группы, или выполнять работы в нерабочее время (ночью, в выходные).
❓ Что делать, если обнаружены дефекты?
При обнаружении дефектов они фиксируются в ведомости дефектов с указанием степени
критичности и рекомендаций по устранению. Критические дефекты (угроза жизни, пожарная
опасность) требуют немедленного устранения — эксплуатация запрещается. Значительные
дефекты — устранение в установленный срок. Незначительные — устранение при плановом
ремонте. После устранения критических и значительных дефектов проводятся повторные
испытания (обычно со скидкой 50%).
❓ Какие документы нужны для проведения испытаний?
Для
проведения
испытаний
желательно
предоставить: однолинейную
схему
электроснабжения, проект электроснабжения (при наличии), предыдущий технический
отчёт (при наличии), акты скрытых работ на электропроводку (для новых объектов). При
отсутствии документации испытания проводятся на основании визуального осмотра и
обследования, однако это может увеличить время работ.
❓ Можно ли получить электронную копию отчёта?
Да, электролаборатория TokKontrol предоставляет отчёт как в бумажном виде (прошитый, с
печатями и подписями), так и в электронном формате PDF. Электронная копия удобна для
хранения и оперативной передачи, однако для надзорных органов, как правило, требуется
оригинал на бумажном носителе. Количество экземпляров бумажного отчёта оговаривается при
заказе (стандартно — 2 экземпляра).
❓ Принимает ли Ростехнадзор отчёты вашей лаборатории?
Да, электролаборатория TokKontrol имеет действующее свидетельство о регистрации в
Ростехнадзоре для проведения испытаний электроустановок до 1000В и выше 1000В. Наши
технические отчёты принимаются всеми надзорными органами: Ростехнадзором, МЧС,
Роспотребнадзором, а также управляющими компаниями, арендодателями и страховыми
организациями.
❓ Проводите ли вы испытания в выходные и праздничные дни?
Да, мы понимаем, что для многих объектов (торговые центры, рестораны, производства)
отключение электричества в рабочее время недопустимо. Специалисты TokKontrol проводят
испытания в ночное время, выходные и праздничные дни по предварительной
договорённости. Это позволяет выполнить все работы без ущерба для деятельности предприятия.
❓ Что входит в стоимость технического отчёта?
В стоимость входит полный цикл работ: выезд на объект, проведение всех необходимых
измерений, оформление
протоколов, составление
технического
отчёта, экспертное
заключение, доставка готовой документации. Дополнительная оплата может потребоваться за
срочность, работу в ночное время/выходные, повторные испытания после устранения дефектов.
Заключение
Технический отчёт электролаборатории — это не просто формальный документ, а инструмент
обеспечения электробезопасности вашего объекта. Качественно выполненный отчёт позволяет:





Выявить скрытые дефекты электроустановки до того, как они приведут к аварии
Подтвердить соответствие электрооборудования нормативным требованиям
Получить допуск к эксплуатации от надзорных органов
Защитить себя юридически при страховых случаях и проверках
Обеспечить безопасность персонала и посетителей объекта
При выборе электролаборатории обращайте внимание на наличие действующего свидетельства
о регистрации в Ростехнадзоре, квалификацию персонала, парк измерительного оборудования и
репутацию компании. Не экономьте на безопасности — последствия могут быть несоизмеримо
дороже.
Электролаборатория TokKontrol готова стать вашим надёжным партнёром в обеспечении
электробезопасности. Мы работаем в Москве и Московской области, выполняем полный спектр
испытаний электроустановок до и выше 1000В, гарантируем качество документации и принятие
отчётов всеми надзорными органами.
