Лекция по взрывчатым веществам: классификация и эффекты

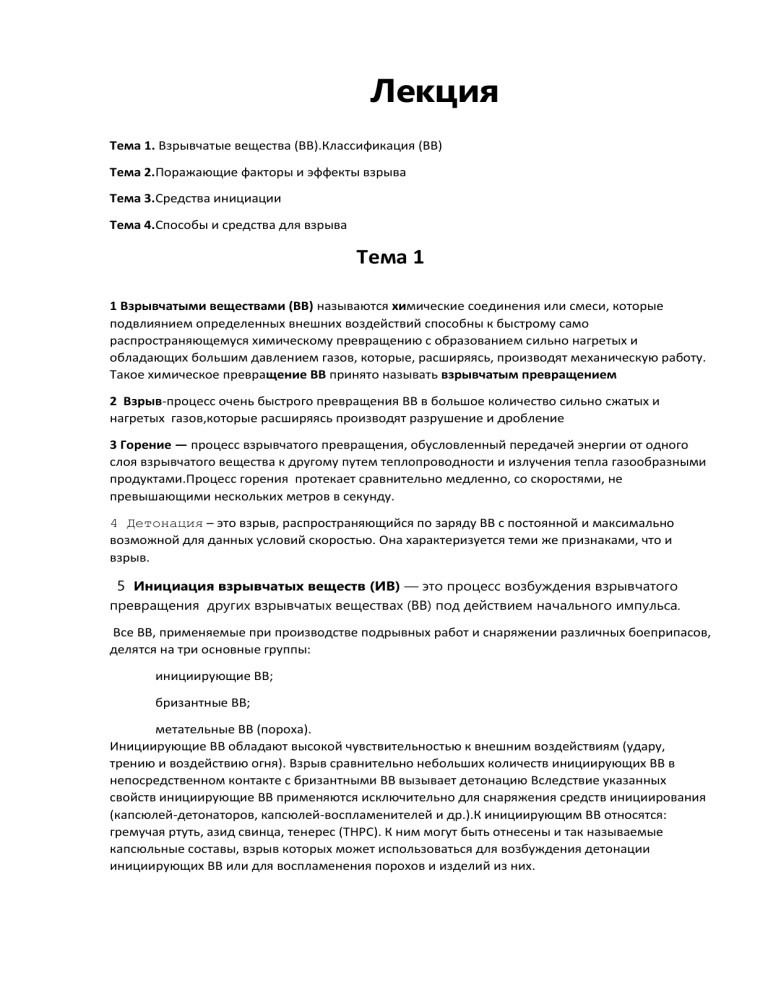

Лекция
Тема 1. Взрывчатые вещества (ВВ).Классификация (ВВ)
Тема 2.Поражающие факторы и эффекты взрыва
Тема 3.Средства инициации
Тема 4.Способы и средства для взрыва
Тема 1
1 Взрывчатыми веществами (ВВ) называются химические соединения или смеси, которые
подвлиянием определенных внешних воздействий способны к быстрому само
распространяющемуся химическому превращению с образованием сильно нагретых и
обладающих большим давлением газов, которые, расширяясь, производят механическую работу.
Такое химическое превращение ВВ принято называть взрывчатым превращением
2 Взрыв-процесс очень быстрого превращения ВВ в большое количество сильно сжатых и
нагретых газов,которые расширяясь производят разрушение и дробление
3 Горение — процесс взрывчатого превращения, обусловленный передачей энергии от одного
слоя взрывчатого вещества к другому путем теплопроводности и излучения тепла газообразными
продуктами.Процесс горения протекает сравнительно медленно, со скоростями, не
превышающими нескольких метров в секунду.
4 Детонация – это взрыв, распространяющийся по заряду ВВ с постоянной и максимально
возможной для данных условий скоростью. Она характеризуется теми же признаками, что и
взрыв.
5 Инициация взрывчатых веществ (ИВ) — это процесс возбуждения взрывчатого
превращения других взрывчатых веществах (ВВ) под действием начального импульса.
Все ВВ, применяемые при производстве подрывных работ и снаряжении различных боеприпасов,
делятся на три основные группы:
инициирующие ВВ;
бризантные ВВ;
метательные ВВ (пороха).
Инициирующие ВВ обладают высокой чувствительностью к внешним воздействиям (удару,
трению и воздействию огня). Взрыв сравнительно небольших количеств инициирующих ВВ в
непосредственном контакте с бризантными ВВ вызывает детонацию Вследствие указанных
свойств инициирующие ВВ применяются исключительно для снаряжения средств инициирования
(капсюлей-детонаторов, капсюлей-воспламенителей и др.).К инициирующим ВВ относятся:
гремучая ртуть, азид свинца, тенерес (ТНРС). К ним могут быть отнесены и так называемые
капсюльные составы, взрыв которых может использоваться для возбуждения детонации
инициирующих ВВ или для воспламенения порохов и изделий из них.
Бризантные ВВ более мощны и значительно менее чувствительны к различного рода внешним
воздействиям, чем инициирующие ВВ. (к удару, трению и тепловому воздействию)
По мощности бризантные ВВ делятся на три группы:
— В повышенной мощности;(тэн, гексоген, тетрил)
— В нормальной мощности;(тротил,пикриновая кислота, пластид)
— В пониженной мощности(аммониты, динамоны, аммоналы)
Основные бризантные ВВ используемые в войсках:
 Тротил - твердый, кристаллический,светло-желтый/коричневый, не
разбавляется в воде, горюч.
 ПВВ(4,5А,7)-однородная тестообразная масса, не растворяется и не
впитывает воду, горюч.
o ПВВ 4-светло кремового цвета, гексоген (79%) и пластификатор 21%;
o ПВВ 5А-от белого до светло кремового цвета, гексоген (85%)
пластификатор (15%);
o ПВВ 7-серого цвета, гексоген (72%)алюминиеваяпудра (17%),
пластификатор (11%).
Возбуждение детонации в бризантных ВВ обычно производится взрывом заряда того или иного
инициирующего ВВ, входящего в состав капсюлей-детонаторов, или заряда другого бризантного
ВВ
Метательными ВВ (порохами) называются такие вещества, основной формой взрывчатого
превращения которых является горение. Пороха делятся на дымные и бездымные
Дымный порох применяется для изготовления вышибных зарядов в осколочных
(выпрыгивающих) и в сигнальных минах, а также для изготовления огнепроводного шнура и
воспламенителей реактивных зарядов.
Бездымные пороха применяются для изготовления зарядов, используемых в различных
реактивно-ме тельных установках, а также в артиллерийских и стрелковых боеприпасов
Чувствительность ВВ может регулироваться примесями повышающие чувствительность
ВВ,называется сенсибилизаторами(металлические опилки,мраморная и стеклянная крошка)
Примеси понижающие чувствительность ВВ называют флегматизаторами (маслообразные
вещества-парафин, церезин)
Бризантность – способность ВВ дробить при взрыве соприкасающиеся с ним предмет
Бризантность зависит отплотности ВВ и скорости взрыва
Фугастность (работоспособность) – разрушение и выброс материала той иной твердой среды.
Тема 2
Поражающие факторы и эфекты взрыва
Основные это ударная волна и осколочное поле
Вторичные это струи газов,высокая температура,разрушительные действия пожары
Ударная волна-область сжатого воздуха стремительно распростроняющего во все стороны от
эпицентра взрыва с огромной скоростью
Осколочное поле- косвенное воздействие ударной волны т.е. осколочное поле состоит не только
из ГПЭ( Готовые Поражающие Элементы ),но и производных разрушений окружающей среды.
Фугасный эффект-работоспособность ВВ разрушать и выбрасывать из области
взрыва,окружающие материалы(грунт ,бетон,кирпичи т,д)
Осколочный эффект -поражение цели осколками образующимися при взрыве снаряда и
движущимися с большой скоростью
Комулятивный эффект-усиление действия взрыва путём его концетрации в заданом направление
Термоборический эффект-работает с боеприпасами использующие распыление грючего
вещества в виде аэрозоли и подрыв полученного газового облака
Тема 3
Средства инициации
Детонаторы
1) КД8а(капсюль детонатор)
2) МД2,МД5м(минный детонатор)
3)
ЗТП (зажигательная трубка)
4) ДШ(детанационый шнур)
5) ЭДП,ЭДП-р (электро детонатор промышленный – резьбовой)
Тема 4
Способы и средства для взрыва
Для взрывания зарядов ВВ применяются следующие способы:
огневой;
электрический;
механический;
При огневом и электрическом способах может применяться также взрывание при помощи
детонирующего шнура
Огневой способ взрывания При огневом способе взрывание зарядов осуществляется
зажигательной трубкой, состоящей из капсюля-детонатора и огнепроводного шнура.
Зажигательные трубки поставляются промышленностью в готовом виде (зажигательные трубки с
огнепроводным шнуром ЗТП) Капсюли-детонаторы применяются для инициирования детонации
зарядов ВВ.На и более распространен капсюль-детонатор (КД) № 8-А, представляющий собой
открытую с одного конца цилиндрическую алюминиевую гильзу в нижней части которой
запрессованно бризантное ВВ повышенной мощности (тетрил, ТЭН или гексоген), а сверхуинициирующее ВВ (азид свинца и тенерис)
Зажигательные трубки, изготавливаемые в промышленности, имеют три срока замедления: 50
сек (ЗТП-50), 150 сек (ЗТП-150) и 300 сек (ЗТП-ЗОО). Они изготовляются с терочным или
механическим воспламенителем огневого шнура
Механический способ подрыва-данный способ подрыва производится при помощи
механического воздействия на детонатор и необходим для мгновенного или замедленного
подрыва заряда
Для осуществления подрыва механическим способом необходимы
1 Взрыватель(устройство для инициации детонатора)
2 Детонатор (это часть взрывного устройства предназначена для возбуждения взрыва основного
заряда)
По своим характеристикам и принципу работы взрыватели делятся на разные типы
1 минные взрыватели (МУВ, ВЗД)
2 .запалы к ручным гранатам(УЗРГМ,УДЗ)
Минные взрыватели применяютсякак в минах определённой конструкции так и для изготовления
и подрывания зарядов ВВ механическим способом они бывают замедленного действия и
мгновенного действия
Взрыватель МУВ – мгновенного действия
Взрыватели МУВ-2 , МУВ – 3, МУВ – 4, ВЗД замедленного действия
МУВ 2,МУВ 3 время замедления от 2,5 мин до 7мин (время зависит от температуры воздуха)
МУВ 4 время замедления от 1 мин до 30 мин (время замедления зависит от температуры воздуха)
Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный)
предназначается для взрыва разрывного заряда . Он состоит из ударного механизма и собственно
запала. Преднозначается для гранат РГД-5, Ф-1,РГ -45
УДЗ ( Ударно-Дистанционный Запал) Имеет пять ступеней предохранения и пять
функциональных элементов внутри корпуса (пять пружин, два капсюля-воспламенителя, два
капсюля-детонатора), а именно:

накольно-предохранительный механизм для воспламенения замедлителя и обеспечения
безопасного обращения с гранатой,

механизм дальнего взведения для подготовки гранаты к действию через 1,0-1,8 секунды
после броска,

датчик цели ударно-мгновенного действия для обеспечения срабатывания запала при
ударе о преграду,

дистанционный самоликвидатор для самоподрыва гранаты через 3,3-4,3 секунды в том
случае, если в силу каких-либо причин датчик цели не сработал,

детонационный узел для инициирования основного заряда гранаты с помощью капсюлядетонатора
электрический способ подрыва применяется для одновременного взрыва
нескольких зарядов или для производства взрыва в точно указанное время
Для взрывания зарядов электрическим способом необходимо
1
источник тока
2
провода
3
проверочные и измерительные приборы
4
электро детонаторы (ЭДП , ЭДПр)
ВАЖНО : имеется опасность преждевременного срабатывания детонатора от статического
электричества , радиопомехи
ЗАПРЕЩАЕТСЯ проводить проверку исправности ЭДП,ЭДПр с помощью прозвонки
измерительными приборами(мультиметром)
Статическое электричество это накопление электрического заряда на поверхности или в объёме
материалов (диэлектриков) без движения по цепи. Оно возникает, когда электроны переходят с
одного материала на другой при трении, контакте или разделении двух разнородных веществ.
При этом один материал приобретает положительный заряд, а другой — отрицательный
Электродетонаторы ЭДП,ЭДПр
Сопротивление в холодном состоянии от 0.9 до 1.5 Ом
Минимальный воспламенительный ток 0.4 А
Безопасный ток 0.18 А
Минимальный расчётный ток для взрывания одиночного детонатора постоянный ток 0.5 А
ЭДПР
Предохранитель
ДЦ
АКБ
Правила обращения с боеприсами и взрывчатыми
веществами на пункте хранения и подготовки боеприпасов на боевой
задаче
Боеприпасы должны хранится в специальных ящиках в помещение отдельно от основного
рабочего места.Если нет такой возможности,то не допускать большое количество хранимых и
подготавливаемых подготавлеваемых боеприпасов
Детонаторы и взрыватели хранятся отдельно от основных боеприпасов ВВ
Хранение должно организованно таким образом чтобы доступа посторонних и не компетентных
лиц не допускалось,также исключить источники огня,тепла и легковоспламеняющих материалов
Это правило также относится к боевой позиции расчётов
Все мероприятия и манипуляции с боеприпасами ВВ осуществляются лицами прошедшие
специальное обучение и подготовку или под присмотром старшего или более опытног
специалиста
Не производить не каких работ с боеприпасами и ВВ с неизвестными тактико техническими
характеристиками и принципами действия и свойствами во избежаний нештатных ситуаций
Не курить на рабочем месте и не допускать открытого пламени или любого другого источника
огня в близи зоны использования ВВ и боеприпасов
Операции и манипуляции по сборке и разборке различных систем и схем инициации подрыва при
использование детонаторов не выполнять в близи ВВ и боеприпасов,не допускать большого
количества детонаторов на рабочем месте исключить все факторы влияющие на безопасность
работы
Открывать контейнеры ,цинки с детонаторами (взрывателями) только специальными ключами
идущие с ними в комплекте
Не допускается открытие контейнеров ,цинков средствами допускающие удары ,вырабатывающие
тепло и искры
Детонаторы (взрыватели)несмотря на то что они выполняют вспомогательную функцию несут в
себе достаточно мощный заряд и к ним нужно относится соответствующей мерой
При поступление новых видов боеприпасов и взрывателей предварительно необходимо изучить
инструкции по эксплуатации и тактико-технические характеристики,при отсутствие инструкции
запросить у командиров
