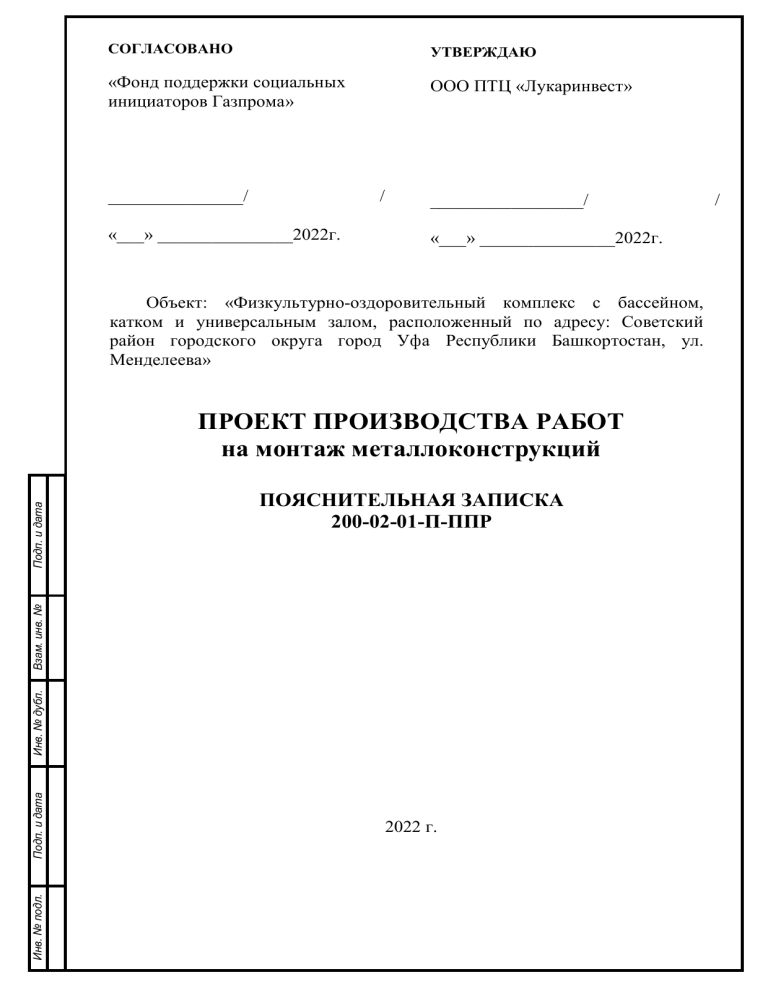

Объект: «Физкультурно-оздоровительный комплекс с бассейном,
катком и универсальным залом, расположенный по адресу: Советский
район городского округа город Уфа Республики Башкортостан, ул.
Менделеева»
ПРОЕКТ ПРОИЗВОДСТВА РАБОТ
на монтаж металлоконструкций
2022 г.
22
Инв. № подл.
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
200-02-01-П-ППР
/
Инв. № подп
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий проект производства работ (далее - ППР) является организационнотехнологическим документом производственного назначения, который регламентирует
строительные работы и срок их исполнения.
Настоящий ППР разработан на монтаж металлоконструкций.
В ППР предусматриваются мероприятия, обеспечивающие безопасные методы
производства работ по монтажу металлоконструкций. В проекте приведены указания по
контролю качества, снижению трудовых затрат, технологической последовательности
выполнения строительных операций.
Введение
Производство работ вести в соответствии с документацией, предоставленной Заказчиком,
ППР, разработанным на основе Федеральных норм и правил.
1. До начала строительно-монтажных работ на объекте ППР должен быть рассмотрен
руководителем работ вместе с монтажниками, стропальщиками и остальными членами бригады
c подписями в листе ознакомления с данным ППР.
2. Материалы и изделия, поступающие на монтаж, должны иметь сертификаты качества,
разрешение Ростехнадзора на применение и быть принятыми входным контролем.
3. Электробезопасность на рабочих местах должна быть обеспечена в соответствии с
требованиями ГОСТ 12.1.019-2017.
4. Пожарную безопасность на участках работ и рабочих местах необходимо обеспечить в
соответствии с Постановление Правительства РФ от 16.09.2020 № 1479. "Об утверждении
Правил противопожарного режима в Российской Федерации".
5. До начала производства работ по данному ППР назначить:
• ответственное лицо за выполнение работ;
• ответственное лицо за организацию мероприятий и выполнение требований по охране
труда при производстве работ;
• ответственное лицо за организацию мероприятий и выполнение требований по пожарной
безопасности при производстве работ;
•ответственное лицо за организацию мероприятий и выполнение требований по
экологической безопасности при выполнении работ;
•ответственное лицо за организацию мероприятий и выполнение требований
электробезопасности при выполнении работ;
6. Провести целевой инструктаж с фиксацией в наряде-допуске, либо в специальном
журнале целевых инструктажей. Целевой инструктаж проводит начальник участка, ранее
прошедший обучение и проверку знаний по ОТ.
7. До начала производства работ по данному ППР:
 должна быть получена рабочая документация от Заказчика со штампом в производство
работ;
 должны быть сформированы бригады, выполняющие те или иные работы по данному
ППР.
Работодатель должен обеспечить рабочих необходимым инвентарем и средствами
индивидуальной защиты.
8.
Изменения в ППР имеет право вносить разработчик.
Проект производства работ (далее ППР) разработан в соответствии с действующими
нормами, правилами, инструкциями, государственными и отраслевыми стандартами и
предусматривает мероприятия, обеспечивающие взрыво- и пожаробезопасность при
производстве строительно-монтажных работ.
ППР регламентирован следующими нормативными документами:
• СП 49.13330.2012 «Безопасность труда в строительстве», ч.1. Актуализированная
редакция СНиП 12-03-2001;
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
2
Подп. и дата
Взам. инв. №
Инв. № дубл.
Инв. № подп
Подп. и дата
• СП 48.13330.2019 «Организация строительства» (СНиП 12-01-2004);
• СП 70.13330.2012 «Несущие и ограждающие конструкции» Актуализированная редакция
СНиП 3.03.01-87»;
• СП 12-136-2002 «Безопасность труда в строительстве. Решения по охране труда и
промышленной безопасности в проектах организации строительства и проектах производства
работ»;
• СП 12-135-2003 «Безопасность труда в строительстве. Отраслевые типовые инструкции
по охране труда»;
• Приказ Министерства труда и социальной защиты Российской Федерации от 11 декабря
2020г. No883н "Об утверждении Правил по охране труда при строительстве, реконструкции и
ремонте";
• Федеральный закон Российской Федерации от 30 декабря 2009 г.
№ 384-ФЗ
"Технический регламент о безопасности зданий и сооружений";
• Постановление Правительства РФ №1479 Об утверждении Правил противопожарного
режима в Российской Федерации от 16 сентября 2020 года;
• Приказ Министерства труда и социальной защиты Российской Федерации от 15 декабря
2020г. №903н «Об утверждении Правил по охране труда при эксплуатации электроустановок";
• ГОСТ 12.1.004-91 «Пожарная безопасность. Общие требования»;
• ГОСТ 12.0.004-2015 ССБТ. Организация обучения безопасности труда. Общие
положения;
• ГОСТ 12.4.011-89 ССБТ. Средства защиты работающих. Общие требования и
классификация;
• Руководство по контролю качества санитарно-технических и монтажных работ;
• ГОСТ 12.4.059-89 Система стандартов безопасности труда (ССБТ) Строительство.
Ограждения предохранительные инвентарные. Общие технические условия;
ГОСТ 12.1.003-2014 Система стандартов безопасности труда (ССБТ). Шум. Общие
требования безопасности;
• ГОСТ 12.3.009-76* «ССБТ. Работы погрузочно-разгрузочные. Общие требования
безопасности»
• ГОСТ 34463.1-2018 Краны грузоподъемные. Безопасная эксплуатация. Часть 1. Общие
положения;
• Приказ Министерства труда и социальной защиты РФ от 17 сентября 2014 г. № 642н "Об
утверждении правил по охране труда при погрузочно-разгрузочных работах и размещении
грузов";
• Приказ Ростехнадзора от 12.01.2007 N 7 "Об утверждении и введении в действие
Порядка ведения общего и (или) специального журнала учета выполнения работ при
строительстве, реконструкции, капитальном ремонте объектов капитального строительства"
(вместе с "РД-11-05-2007") (Зарегистрировано в Минюсте РФ 06.03.2007 N 9051).
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
3
2. ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ
Инв. № подп
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Общие требования
Данный ППР должен быть передан на объект строительства не позднее, чем за 5 рабочих
дней до начала производства работ для ознакомления лиц участвующих в производстве работ.
Перед началом производства работ настоящий ППР должен быть согласован с лицами,
ответственными за безопасное производство работ.
До начала производства работ необходимо выполнить временное ограждение зоны
производства работ.
В состав работ данного ППР входят:
•
подготовительные работы;
•
основные работы;
•
заключительные работы.
2.1 Подготовительные работы
До начала производство работ (согласно СП 48.13330.2019 «Организация строительства»,
(СНиП 12-01-2004), необходимо:
- назначить приказом лиц, ответственных за безопасное выполнение работ;
- провести инструктаж для рабочих, занятых на производстве работ, по охране труда о
безопасных методах работ на рабочем месте;
- оградить рабочую зону согласно графической части;
- подготовить знаки для ограждения опасной зоны при производстве работ;
- ознакомить участников строительства с проектом производства работ и с правилами
безопасности труд под роспись;
- заказчику передать, а генеральному подрядчику принять строительную площадку по
Акту приема-передачи.
Количество звеньев для выполнения производство работ определить по месту.
Работы выполнять с применением инструментов и приспособлений согласно разделу 4
«Потребность в материально-технических ресурсах».
Перед выполнением строительно-монтажных работ необходимому выполнить
подготовительные работы согласно данного ППР:
- монтаж/демонтаж вышки-туры;
- монтаж сигнальных лент;
- установка знаков безопасности;
- организация освещения строительной площадки.
Для выполнения монтажных работ необходимо выполнить установку лесов согласно
графической части данного ППР.
До начала работ по устройству вышки-туры необходимо:
- доставить к месту установки укомплектованные согласно спецификации элементы лесов;
- проверить каждый элемент на отсутствие трещин, вмятин, изгибов, неисправные
элементы отложить с заменной на исправные элементы;
- проверить щиты настила на отсутствие изломов и трещин;
- ознакомить монтажников с настоящим проектом производства работ на установку лесов
под роспись.
Количество звеньев для выполнения производство работ определить по месту.
Монтаж лесов
Монтаж лесов осуществляется в соответствии с паспортом. Производство работ должно
осуществляться с соблюдением действующих строительных норм и правил, государственных
стандартов, правил технической эксплуатации, охраны труда, безопасности и других
нормативных документов на строительство, приёмку в эксплуатацию при авторском надзоре
проектной документации, техническом надзоре заказчика.
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
4
Подп. и дата
Взам. инв. №
Монтаж лесов производится на подготовленную площадку в следующей
последовательности:
1. Башмаки и винтовые опоры устанавливают на подкладки из досок толщиной не менее 40
мм или на специальные закрепленные на высоте конструкции.
2. Вертикальные элементы соединяются по принципу «папа-мама».
3. Горизонтальные и диагональные связи соединяются в зависимости от типа конструкции.
4. Устанавливаются первые 4 стойки или первые рамы проходные и без лестницы.
5. Первый ярус собирается секция за секцией с постоянным контролем вертикали по
отвесу.
6. Устанавливаются ригели и настилы.
7. Второй ярус собирается в таком же порядке и крепится к зданию с помощью анкеров
или заводских металлических трубок через каждые 4 м в шахматном порядке.
8. Сборка продолжается ярус за ярусом до необходимой высоты.
9. С наружной стороны конструкцию закрывают строительной сеткой.
Леса допускаются в эксплуатацию только после окончания их монтажа, и приёмки их при
высоте до 4 м - ответственным за безопасное производство работ, а при высоте более 4 м - по
Акту комиссией, назначенной приказом руководителя организации, выполняющей работы.
При приёмке установленной лесов в эксплуатацию проверяются:
- правильность сборки узлов;
- правильность и надёжность опирания на основание.
Запрещается превышать допустимую нагрузку на изделие, использовать элементы вышки,
имеющие деформацию.
Демонтаж лесов выполнить в обратной последовательности монтажу.
Монтаж сигнальных лент
В зоне производства работ закрыть доступ для посторонних лиц, непосредственно не
связанных с производством работ, для этого перед началом работ выставить сигнальное
ограждение.
Сигнальное ограждение монтировать из стоёк-труб с крюками для крепления троса или
сигнальной ленты (рис.3, 4, 5), шириной полосы сигнального (красного) цвета «s» - 20-500 мм,
поперечный размер сигнальной разметки «f» (ширина или диаметр) - не менее 20 мм.
Инв. № подп
Подп. и дата
Инв. № дубл.
Рисунок 1 - Цветовая схема сигнальной ленты.
Рисунок 2 - Расположение сигнальных и контрастных цветов на сигнальной ленте
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
5
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Инв. № подп
Рисунок 3 - Схема устройства временного сигнального ограждения
1- стойка-труба; 2 – сигнальная лента; 3 – опора стойки, крестовина
Общие технические требования:
При изготовлении знаков пожарной безопасности и сигнальных лент могут быть
использованы пленочные материалы следующих типов:
- 1-й тип. Пленки со средней интенсивностью световозвращения, оптическими
элементами которых являются сферические линзы (микростеклошарики), находящиеся в
прозрачном полимерном слое. Световозвращающие пленочные материалы этого типа
применяют, когда знаки пожарной безопасности или сигнальные ленты необходимо различать с
близкого расстояния при низком уровне фонового освещения;
- 2-й тип. Пленки с высокой интенсивностью световозвращения состоят из сферических
линзовых элементов, заключенных в капсулу, наклеенных на полимерную основу и залитых
слоем прозрачного пластика. Световозвращающие пленки 2-го типа характеризуются более
высоким коэффициентом световозвращения, чем пленки 1-го типа, их применяют для
изготовления знаков пожарной безопасности и сигнальных лент, наблюдаемых с дальних
расстояний или при низком и среднем уровнях фонового освещения;
- 3-й тип. Пленки 3-го типа имеют оптическую систему в виде плоскогранных
призматических линз, находящихся в прозрачном полимерном слое. Световозвращаюшие
пленки 3-го типа характеризуются сверхвысоким коэффициентом световозвращения, их
применяют при изготовлении знаков пожарной безопасности и сигнальных лент для особо
опасных мест и в случае больших расстояний опознания при любом уровне фонового
освещения.
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
6
Установка знаков безопасности
Одновременно у ограждения должны устанавливаться предупредительные плакаты:
«Стой! Опасная зона!», «Стой! Проход воспрещен1» и «Опасная зона! Работы на высоте!».
Размер плакатов должен быть не менее 60x40 см, с толщиной штриха текста не менее 1см. Фон
плакатов - белый, надпись - красная.
Знаки безопасности следует размещать (устанавливать! в поле зрения людей, для которых
они предназначены.
Знаки безопасности должны быть расположены таким образом, чтобы они были хорошо
видны, не отвлекали внимания и не создавали неудобств при выполнении людьми своей
профессиональной деятельности, не загораживали проход, не препятствовали перемещению
грузов.
Крепление знаков безопасности в местах их размещения допускается осуществлять с
помощью винтов, заклепок или других способов и крепежных деталей, обеспечивающих
надежное удержание, а также их защиту от возможного хищения.
Таблица 1 – Расстояния знака до наблюдения
Расстояние от знака
Размеры знаков и табличек, мм.
Запрещающего (внешний
до наблюдателя, м
диаметр!
500
До 20
Предупреждающего
(сторона треугольника)
650
Св. 20 до 40
1000
1250
Св. 20 до 60
1500
1850
Дополнительн
ой
500x250,
таблички
1000x500,
600x300
1250x600
1500x750,
При необходимости ограничить зону действия знака безопасности соответствующее
указание следует приводить в поясняющей надписи на дополнительном знаке.
Знаки безопасности, изготовленные на основе несветящихся материалов, следует
применять в условиях хорошего и достаточного освещения.
Ориентацию знаков безопасности в вертикальной плоскости при монтаже (установке! в
местах размещения рекомендуется проводить по маркировке верхнего положения знака.
Ориентацию знаков безопасности в вертикальной плоскости при монтаже 8 местах
размещения рекомендуется проводить по маркировке верхнего положения знака.
Знаки безопасности, применение которых возможно на данном объекте указаны в таблице
2.
Инв. № подп
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
1850x900
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
7
Таблица 4 – Знаки безопасности
Цветографическое
Место размещения (установки) и рекомендации по
применению
ЗАПРЕЩАЮЩИЕ ЗНАКИ
Цветовое значение
3.24
Использовать при въезде автотранспорта на
Ограничение
скорости
строительную площадку и в необходимых местах
движения автотранспорта
(на перекрёстках, пересечениях) площадки
Р 01
Запрещается курить
Р 03
Проход запрещён
Р 06
Доступ
запрещён
Р 21
Запрещение (прочие
опасности или
опасные действия)
W 15
Осторожно.
Перед входом на опасные участки и в местах, где
Возможность падения с
возможно падение с высоты
высоты
посторонним
Использовать, когда курение может стать причиной
пожара. На дверях и стенах помещений, участках,
где имеются горючие и
легковоспламеняющиеся
вещества,
или
в
помещениях, где курить запрещается
У входа в опасные зоны, помещения, участки и др.
На дверях помещений, у входа на объекты, участки
и т.п., для обозначения запрета на вход (проход) в
опасные зоны или для обозначения служебного
входа (прохода)
Применять для обозначения опасности, не
предусмотренной настоящим стандартом. Знак
необходимо использовать вместе с поясняющей
надписью или с дополнительным знаком
безопасности с поясняющей надписью
ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ
Инв. № подп
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Код
знака
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
8
ПРЕДПИСЫВАЮЩИЕ ЗНАКИ
Работать в
предохранительном
(страховочном) поясе
Инв. № подп
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
M 09
На рабочих местах и участках, где для безопасной
работы требуется применение предохранительных
Освещение строительной площадки
Для электрического освещения строительных площадок и участков следует применять
типовые стационарные и передвижные инвентарные осветительные установки.
Передвижные инвентарные осветительные установки необходимо размещать на
строительной площадке в местах производства работ и в зоне транспортных путей.
Строительные машины должны быть оборудованы осветительными установками
наружного освещения.
В тех случаях, когда строительные машины не поставляют комплектно с осветительным
оборудованием для наружного освещения, при проектировании электрического освещения
должны быть предусмотрены установки наружного освещения, монтируемые на корпусах
машин.
Электрическое освещение строительных площадок и участков подразделяют на рабочее,
аварийное резервное, аварийное эвакуационное и охранное.
Рабочее освещение должно быть предусмотрено для всех строительных площадок и
участков, где работы выполняют в ночное время и сумеречное время суток, и осуществляется
установками общего освещения (равномерного или локализованного) и комбинированного (к
общему добавляется местное).
Общее равномерное освещение следует применять, если нормируемое значение
освещенности не превышает 10 лк. В остальных случаях и в дополнении к общему
равномерному должно предусматриваться общее локализованное освещение или местное
освещение.
В целях комфортного перепада яркости в поле зрения работающих соотношение
освещенностей зоны выполнения работ и периферийной зоны должно соответствовать
значениям, приведенным в таблице 3.
Таблица 3 – Соотношение освещенности окружающего пространства и объекта
Освещённость зоны выполнения работ, лк
300
200
150
Освещённость периферийной зоны, не менее, лк.
75
50
30
50≤ Em≤100
20
<50
Не нормируется
Для освещения мест производства наружных строительных и монтажных работ следует
применять источники света:
- светодиоды и светодиодные модули;
- натриевые лампы высокого давления;
- металлогалогенные лампы высокого давления;
- ртутные лампы высокого давления;
- ксеноновые лампы;
- лампы накаливания общего назначения.
Применение ламп накаливания общего назначения не менее 100 Вт запрещено
национальным законодательством некоторых стран СНГ в области энергосбережения.
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
9
Инв. № подп
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Индекс цветопередачи применяемых источников света должен быть:
- не менее 20 - при норме освещенности 50 лк;
- не менее 4-0 - при норме освещенности более 50 лк.
На данном объекте для общего равномерного освещения строительной площадки
применять прожекторы и лампы наружного освещения по ГОСТ Р 54350-2015 «Приборы
осветительные. Светотехнические требования и методы испытаний».
Охранное освещение предусматривается в тех случаях, когда в темное время суток
требуется охрана строительной площадки или участка строительно-монтажных работ.
Для осуществления охранного освещения следует выделять часть светильников рабочего
освещения. Охранное освещение должно обеспечивать на границах строительных площадок
или участков производства работ горизонтальную освещенность 0,5 лк на уровне земли или на
уровне 0,5 м. от земли на одной стороне вертикальной плоскости, перпендикулярной к линии
границы.
Средняя освещенность, создаваемая осветительными установками общего освещения на
строительных площадках и участках работ внутри зданий, должна быть не менее нормируемой,
независимо от применяемых источников света.
2.2 Основные работы
Комплексный процесс монтажа МК выполняется в следующей последовательности:
2.2.1 Изготовление конструкций отправочных марок согласно чертежам КМД.
2.2.2 Выполнение комплекса работ по антикоррозионной защите металлоконструкций.
2.2.3 Доставка отправочных марок на площадку складирования.
2.2.4 Подготовка мест опирания конструкций.
2.2.5 Укрупнительная сборка металлоконструкций из отправочных марок на площадке
укрупнительной сборки.
2.2.6 Установка, выверка и закрепление готовых конструкций в проектном положении.
2.2.7 Выполнение монтажных сварных соединений.
2.2.8 Монтажные соединения на болтах с контролируемым напряжением
2.2.9 Сборке фланцевых соединений
2.2.10 Допуски расположения осей отверстий
2.2.11 Выполнение комплекса работ по восстановлению антикоррозионного покрытия в
местах сварки.
К основным работам приступать после выполнения подготовительных работ.
2.2.1 Изготовление конструкций отправочных марок согласно чертежам КМД
Конструкции, поставляемые на монтаж, должны отвечать требованиям соответствующих
стандартов и рабочих чертежей марок КМ и КМД.
Деформированные конструкции следует выправить. Правка может быть выполнена без
нагрева поврежденного элемента (холодная правка) либо с предварительным нагревом (правка
в горячем состоянии) термическим или термомеханическим методом. Холодная правка
допускается только для плавно деформированных элементов.
Решение об исправлении, усилении поврежденных конструкций или замене их новыми
должно приниматься авторами чертежей марки КМ.
Изготовление металлических конструкций производить в соответствии с требованиями
ГОСТ 23118-2019 "Конструкции стальные строительные. Общие технические условия", СП 53101-98 "Изготовление и контроль качества стальных строительных конструкций".
Сварку конструкций при укрупнении производить после проверки правильности сборки,
осуществляемой с помощью струбцин, обеспечивающих неизменяемость формы собираемых
элементов. Монтажную сварку выполняют ручной дуговой сваркой по ГОСТ 5264-80
электродами типа Э 50А по ГОСТ 9461-15.
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
10
Перенос и кантовка узлов, собранных только на прихватках, не допускается.
Работы по подготовке конструкций к монтажу осуществляет звено в составе трех
монтажников, электросварщика и машиниста крана.
При отсутствии в рабочих чертежах специальных требований на предельные отклонения
размеров, определяющих собираемость конструкций (длина элементов, расстояние между
группами монтажных отверстий), при сборке отдельных конструктивных элементов и блоков,
не должны превышать величин, приведенных в таблице 4.
Таблиц 4 – Значения предельных отклонения размеров
Интервалы номинальных размеров,
мм
От
500
до
2500
Значения допусков, мм
линейных
размеров
5
равенства
диагоналей
Контроль (метод, объем, вид
регистрации)
Измерительный, каждый
конструктивный элемент и блок, журнал
работ
Инв. № подп
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Свыше
2500
"
4000
4000
"
8000
16000
25000
"
"
"
8000
16000
25000
40000
6
8
10
12
16
16
20
24
30
40
2.2.2 Выполнение комплекса работ по антикоррозионной защите
металлоконструкций
Перед нанесением защитных покрытий поверхности стальных конструкций должны быть
обезжирены, очищены от загрязнений и окислов дробеметным или дробеструйным методом
(для общей очистки металлических конструкций) или ручным механизированным абразивным
инструментом при местной очистке.
Антикоррозионная защита выполняется в соответствии с требованиями СП 72.13330-2016
«Защита строительных конструкций и сооружений от коррозии» и СП 28.13330.2017 "Защита
строительных конструкций от коррозии.
Подготовка металлических поверхностей перед окраской должна соответствовать
требованиям ГОСТ 9.402-2004
Металлические поверхности окрашиваются по слою грунтовки.
2.2.3 Доставка отправочных марок на площадку складирования
Погрузочно-разгрузочные работы по доставке отправочных марок на площадку
складирования, выполняется автомобильным краном.
Погрузочно-разгрузочные работы необходимо выполнять под руководством мастера
(бригадира), имеющего специальную подготовку. Он обязан: следить за правильным
размещением элементов на складе, за применением безопасных способов производства
погрузочноразгрузочных работ, за исправным состоянием подъемно-транспортного
оборудования и приспособлений и сохранностью элементов конструкций при их складировании
и подъеме для монтажа.
2.2.4 Подготовка мест опирания
Крепление металлических ферм к колоннам осуществляется через закладные изделия на
монтажной сварке.
Доставку к проектному положению осуществлять через отводной блок. Контроль
проектного положения ферм осуществляется с применением пакета пластин.
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
11
Установить вышки-туры согласно подготовительным работам и чертежей данного ПНР.
Крепление лесов к колоннам здания осуществляется через ярус. Стальные пластины
закладных деталей должны быть зачищены от ржавчины и окалины с помощью наждака или
пескоструйным аппаратом. Не разрешается хранить очищенные пластины более 8 ч до
приклеивания.
Закладные детали должны быть приняты по Акту выполненных работ.
Инв. № подп
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
3. КОНТРОЛЬ КАЧЕТВА
В процессе выполнение работ необходимо проводить контроль качества:
• визуальный и измерительный контроль материалов на стадии входного контроля при
поступлении материалов с целью подтверждения требованиям стандартов, технических
условий, рабочей документации;
• предъявляются работы для освидетельствования, контроль невыполнения которых не
может быть проведен после выполнения других работ, (скрытые работы);
• контроль выполнения работ на предмет технологической последовательности
применения;
• результаты выполненных работ документируются (исполнительная документация) и
сдаются заказчику.
Контроль качества сварочных работ
Контроль внешним осмотром и измерениями является обязательной операцией при
выполнении сварочных работ и должен проводиться независимо от других неразрушающих
методов контроля и всегда предшествовать им.
Внешний осмотр сварных соединений проводится по всей их длине для выявления
несоответствия формы шва требованиям нормативно-технической документации и рабочих
чертежей, трещин, наплывов, прожогов, незаверенных кратеров, свищей, пор и подрезов, пятен
коротких замыканий электрода на основном металле и других дефектов.
Измерения сварных соединений следует проводить, применяя увеличительные приборы и
измерительные инструменты: лупы складные карманные, лупы измерительные,
штангенциркули, линейки измерительные металлические, рулетки измерительные
металлические и наборы шаблонов для контроля геометрии и размеров швов.
При измерении сварных соединений проверяются: ширина и высота усиления сварного
шва, катеты швов угловых, тавровых и нахлёстанных соединений, длина и шаг прерывистых
швов, высота чешуйчатости, величина нахлёстки, размеры поверхностных дефектов сварных
соединений и величина смещения кромок. Все измерения должны выполняться после контроля
внешним осмотром либо параллельно с ним.
Результаты контроля заносятся в специальный журнал регистрации выполнения контроля
сварных соединений внешним осмотром и измерениями.
В случае обнаружения недопустимых отклонений от требований нормативно технической
документации или рабочих чертежей при контроле внешним осмотром и измерениями сварные
соединения после устранения дефектов должны быть вновь подвергнуты контролю.
Заключение о качестве сварных соединений, проконтролированных дефектоскопистом,
утверждается руководителем организации, производящей этот контроль, или другим
ответственным работником, уполномоченным на проверку и подпись заключения.
Контроль качества монтажа металлоконструкций
При приемочном контроле должна быть представлена следующая документация:
исполнительные чертежи с внесенными (при их наличии) отступлениями,
допущенными монтажной организацией, согласованными с проектными организациями разработчиками чертежей, и документы об их согласовании;
заводские технические паспорта на стальные конструкции;
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
12
документы (сертификаты, паспорта), удостоверяющие качество материалов, примененных
при производстве строительно-монтажных работ;
акты освидетельствования скрытых работ;
акты промежуточной приемки ответственных конструкций;
исполнительные геодезические схемы положения конструкций;
журналы работ;
документы о контроле качества сварных соединений.
Предельные отклонения фактического положения смонтированных конструкций не
должны превышать при приемке значений, приведенных в таблице 8.
Таблица 8 – Предельные отклонения сборочных единиц
Предельные отклонения,
мм
Контроль (метод, объем, вид
регистрации)
Отметки опорных узлов
10
Измерительный, каждый
узел, журнал работ
Смещение ферм с осей на оголовках колонн
из плоскости рамы
15
Измерительный, каждый
элемент, геодезическая
исполнительная схема
Параметр
Инв. № подп
Измерительный, каждый
элемент, журнал работ
Расстояние между осями ферм по верхним
поясам между точками закрепления
15
То же
Совмещение осей нижнего и верхнего
поясов ферм относительно друг друга (в
плане)
0,004 высоты фермы
То же
Контроль качества работ по защите от коррозии
Производственный контроль качества работ следует осуществлять на всех этапах подготовки
и выполнения антикоррозионных работ.
В соответствии с требованиями СП 48.13330.2019 следует проводить:
- входной контроль;
- операционный контроль;
- приемочный контроль и оценку соответствия выполненных работ, конструкций.
Виды и порядок проведения контроля приведены в таблице 9.
Таблица 9 – Виды и порядок проведения контроля качества защитных покрытий.
Вид контроля
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
0,0013 длины
Стрела прогиба (кривизна) между точками закрепленного участка, но не
закрепления сжатых участков пояса фермы
более
15
Порядок проведения контроля
Ответственный
Периодичность
контроля
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
13
Проверка сертификатов и других
документов, подтверждающих
Входной
качество поставляемых материалов и
изделий.
Производители
работ
По мере поступлений
материалов и изделий
Визуальный контроль материалов и
условий хранения
Проверка соответствия требованиям
проекта и нормативных документов
технических параметров,
Операционный
регламентированных при выполнении
Производители
работ
Постоянно в процессе
Уполномоченные
представители
авторского
надзора,
подрядчика и
технадзора
По завершении
выполнения работ
работ
Проверка качества выполненного
Приемочный
конструктивного элемента или этапа
работ, включая скрытые работы
конструктивного
элемента или этапа
работ
Инв. № подп
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Все применяемые при контроле приборы и оборудование должны быть метрологически
аттестованы и иметь соответствующие свидетельства о поверке.
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
14
4. ПОТРЕБНОСТЬ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ
В таблице 10 приведены основные средства механизации, инструмент, инвентарь и
приспособления. Вместо указанных в таблице марки механизмов и агрегатов могут быть
заменены на аналогичные по техническим характеристикам и позволяющие осуществить
проектные решения с соблюдением правил безопасности. Количество средств
индивидуальной защиты и инструмента и приспособлений уточняется по фактическому
количеству задействованных на объекте работников.
Ответственный за безопасные выполнения работ проверяет надёжность всей
техники и отмечает это в журнале в разделе "безопасное выполнение работ", что техника
отвечает требованиям надёжности.
Таблица 10 – Машины, механизмы и инвентарь, используемые при выполнении работ
Наименование
технологической
Наименование
оснастки,
технологического
инструмента, инвентаря и
процесса и его операций
приспособлений, тип,
марка. ГОСТ (ТУ)
Основная
техническая
характеристика,
параметр
Леса строительные
Подп. и дата
Автомобильный кран
КАМАЗ КЛИНЦЫ
КС-55713-5К-48
Автомобильный кран
Liebherr LTM-1250-6/1
1 ед.
Грузоподъемность
250 т
1 ед.
Грузоподъемность
50 т
1 ед.
Грузоподъемность
32 т
1 ед.
Грузоподъемность
25 т
1 ед.
Пиканиска
-
2 ед.
Шуруповёрт
строительно
монтажный
-
4 ед.
Взам. инв. №
Автомобильный кран
МАЗ КС-5576
Инв. № дубл.
Подп. и дата
Инв. № подп
Определить по месту
Грузоподъемность
25 т
Автомобильный кран
Liebherr LTM-1050
Монтажные работы
Количество
Автомобильный кран
XCMG QY25K5S
Уровень
строительный ГОСТ Р
58514-2019
4 ед.
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
15
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Инв. № подп
Рулетка
металлическая
Мастер
2 ед.
Набор
ключей
гаечных с открытым зевом
двухсторонние ГОСТ 283980
-
4 набора
Электроудлинитель
220В, 10 A, L=20 м
4 ед.
Пескоструйный аппарат
DSMG-25
(аналог)
1 ед.
Сварочный аппарат
РЕСАНТА
(аналог)
2 ед.
Молоток
2 ед.
Отвес строительный 100
грамм
2 ед.
Рулетка 5 м
3 ед.
Рулетка лазерная
1 ед.
Дрель электрическая
магнитная
2 ед.
Аккумуляторная дрель шуруповерт
2 ед.
Керн металлический
2 ед.
Отвёртка
«крест»
РН2 6 - 150 мм
2 ед.
Щётка по металлу
2 ед.
Механические
кусачки
1 ед.
Маркер
перманентный
2 ед.
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
16
Доставка материала,
приспособлений и
инструмента
Автомобильбортовой
Грузоподъёмностью
до 8 т
1 шт.
Средства индивидуальной защиты (исходя из количества работающих)
Инв. № дубл.
Взам. инв. №
Подп. и дата
Комплект рабочей одежды
(световозвращающий)
По кол-ву рабочих
Защитная каска
ГОСТ EN 397-2020
(или ГОСТ 12Л.087-М)
По кол-ву рабочих
Защитные очки
ГОСТ 12.4.001-80
По кол-ву рабочих
Рукавицы
ГОСТ 12.4.010-75*
По кол-ву рабочих
Перчатки
ГОСТ 28846-90
По кол-ву рабочих
Защитные ботинки или сапоги с
антипрокольной стелькой и
металлическим подноском
ТР ТС 019/2011
По кол-ву рабочих
- обувь диэлектрическая (для лиц,
работающих с электросварочным
оборудованием);
ГОСТ 33071-2014
По кол-ву рабочих
Защитные очки - в случае работы, где
возможно попадание частиц в глаза
ТР ТС 019/2011
По кол-ву рабочих
Перчатки от механических
повреждений
ТР ТС 019/2011
По кол-ву рабочих
Пожарный щит в составе:
Огнетцшители типа ОП-Ю 2 шт.
Ведра пожарные - 2 шт.
Лопаты - 4 шт.
Войлок (или асбестовое полотно) 2 полотна.
лом - 1 шт.
багор - 1 шт.
Подп. и дата
Инв. № подп
Техноавиа
Постановление Правительства
1 комплект
РФ от 16.09.2020 N К 79 "0
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
17
крюк
с
деревянной
рукояткой - 1 шт;
ящики с песком -0,5 м3.
противопожарном режиме"
Аптечка
медикаментов
с
Комплект
безопасности
знаков
набором
по
-
1 комплект
-
1 комплект
Страховочная привязь
ГОСТ Р ЕН 361-2008
Стропа с амортизаторами
ГОСТ Р ЕН 355-2008
Страховочный двойной строп
ГОСТ EN 354--2019
Определить по месту
Инв. № подп
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
5. УКАЗАНИЯ ПО ОХРАНЕ ТРУДА
5.1 Общие указания
При производстве работ должны соблюдаться требования охраны труда согласно СП
48.13330.2019 «Безопасность труда в строительстве. Часть 1. Общие требования», СНиП 12-042002 «Безопасность труда в строительстве. Часть 2. Строительное производство», Приказа
Минтруда России от 11.12.2020 N 88 Зн "Об утверждении Правил по охране труда в
строительстве", требованиям настоящего ППР, инструкций, утвержденных главным инженером
строительной организации.
Ответственность за соблюдение требований безопасности при эксплуатации машин,
механизмов и инструмента возлагается на организацию (лицо), выполняющие работы на
объекте и применяющие в своей работе данные инструменты, машины и механизмы.
Ответственность за выполнение требований безопасного производства работ возлагается
на организацию, выполняющую работы, в штате которых состоят лица, привлекаемые к работе,
а именно на лицо, ответственное за безопасное производство работ, назначенное приказом
руководителя организации, выполняющей работы (прораба, мастера).
Находясь на территории строительной площадки, в производственных и бытовых
помещениях, участках работ и рабочих местах, все лица, привлеченные к выполнению работ и
ответственные за безопасное выполнение работ, обязаны выполнять правила внутреннего
трудового распорядка, принятые в организации, выполняющей строительно-монтажные
работы.
Рабочие перед началом производства работ и лица, допущенные к месту производства
работ, обязаны пройти инструктаж по безопасности труда в соответствии с требованиями ГОСТ
12.0.004-2015 «Система стандартов безопасности труда. Организация обучения безопасности
труда. Общие положения».
Подача материалов на рабочие места должна осуществляться в технологической
последовательности, обеспечивающей безопасность работ, в том числе в соответствии с
указаниями настоящего ППР.
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
18
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Инв. № подп
Складировать материалы на рабочих местах следует так, чтобы они не создавали
опасности при выполнении работ и не стесняли проходы.
Работники, задействованные при производстве работ, а также лица прямо или косвенно
участвующие в производстве работ и имеющие доступ на строительную площадку обязаны
использовать средства индивидуальной защиты (далее по тексту СИЗ), приведенными в
настоящем ППР.
Перечень опасных и вредных производственных факторов, воздействующих на
работников при выполнении работ, описанных в ППР:
- обрушающиеся грунт стенок котлована;
- повышенная или пониженная температура воздуха рабочей зоны;
- движущиеся машины и их рабочие органы;
- повышенный уровень и другие неблагоприятные характеристики шума;
- отравление при загазованности воздушной среды зоны производства работ;
- физические перегрузки;
- нервно-психические перегрузки.
Перечень СИЗ, применяемых при производстве работ:
- каски строительные по ГОСТ 12.4.087-84 (для всех лиц, находящихся на строительной
площадке);
- средства индивидуальной защиты рук по ГОСТ 12.4.264-2014 (для всех лиц,
находящихся на строительной площадке);
- средства индивидуальной защиты ног (обувь защитная) по ГОСТ Р ЕН ИСО 20345-2011
(для всех лиц, находящихся на строительной площадке);
- очки защитные по ГОСТ 12.4.001-80 (для лиц, работающих с электроинструментом).
Запрещается применять в качестве средств подмащивания ящики, бочки или другие
случайные предметы.
Доступ третьих лиц, не прошедших вводный инструктаж по ОТ и ПБ, к месту проведения
работ ЗАПРЕЩЕН.
Линейные инженерно-технические работники обязаны периодически, не реже одного раза
в год, проходить проверку знания правил техники безопасности и производственной санитарии
с учетом характера выполняемых работ.
5.2 Противопожарные мероприятия
При производстве работ необходимо руководствоваться правилами, приведёнными в
Постановлении Правительства РФ от 16.09.2020 N 1479 О противопожарном режиме.
Все работающие должны быть проинструктированы по правилам пожарной безопасности.
В каждой смене должен быть назначен ответственный за противопожарную безопасность.
Строительная площадка должны быть оборудована пожарным щитом, который должен
содержать следующие средства и инструментарий:
Места проведения работ должны быть обеспечены средствами первичного
пожаротушения.
Огнетушители, ящики для песка, бочки для воды, ведра, щиты или шкафы для инвентаря,
ручки для лопат, футляры для кошм и другое оборудование в отличие от хозяйственного
инвентаря должны быть окрашены в красный цвет.
Строительная площадка комплектуется не менее чем двумя пожарными рукавами.
ЗАПРЕЩЕНО загромождать проходы и доступ к противопожарному оборудованию.
Дороги, проезды, подъезды ко всем зданиям и сооружениям, водоисточникам должны
содержаться постоянно свободными. Ширина въездов на строительную площадку должна
составлять не менее 4,0 (четырех) метров;
Ко всем временным зданиям должен быть обеспечен свободный подъезд в соответствии с
указаниями на стройгенплане настоящего ППР. Ширина подъездов составляет не менее 4
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
19
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Инв. № подп
(четырех) метров. Подъезды к временным зданиям и сооружениям на строительной площадке
загромождать запрещается.
Хранение на открытых площадках складирования (размещение площадок складирования
приведено на строительном генеральном плане настоящего ППР) горючих строительных
материалов (пиломатериалы, толь, рубероид и пр.), изделий и конструкций из горючих
материалов, а так же оборудования и грузов в горючей упаковке осуществляется в штабелях
или группами площадью не более 100 кв. метров, Сгораемые материалы должны доставляться
на рабочие места в количестве, не превышающем сменной потребности,
Для отключения электросети в случае аварии или пожара отключающие устройства
должны устанавливаться в доступных местах.
В строящихся зданиях разрешается располагать временные склады и административнобытовые помещения только в частях здания, выделенных глухими противопожарными
перегородками и перекрытиями,
Запрещается размещение временных складов (кладовых) и административно-бытовых
помещений в строящихся зданиях, имеющих не защищённые от огня несущие металлические
конструкции.
Запрещается использование строящихся зданий, а также мобильных административнобытовых помещений, расположенных на территории выполнения СМР, для проживания людей.
Запрещается применение открытого огня, а также использование электрических
калориферов и газовых горелок инфракрасного излучения в помещениях для обогрева рабочих.
Работники обязаны знать сигналы оповещения о пожаре, место нахождения средств для
тушения пожара и уметь ими пользоваться. Не допускается использовать пожарный инвентарь
для других целей.
Курение на территории строительства вне специально отведённых для этого мест
ЗАПРЕЩЕНО.
Пролитые на пол топливо, масло и смазочные материалы необходимо засыпать песком.
Использованный обтирочный материал убирать в специальные металлические ящики с
крышками.
Запрещается хранить на рабочем месте легковоспламеняющиеся и горючие жидкости,
кислоты и щелочи в количествах, превышающие сменную потребность в готовом к
употреблению виде.
Каждая единица транспорта, въезжающего на территорию строительной площадки,
должна быть укомплектована исправными первичными средствами пожаротушения.
Каждый работник при обнаружении пожара или признаков горения (задымление, запах
гари, повышение температуры и т.п.) должен незамедлительно:
- сообщить об этом по т. «112 или 01» - МЧС (при этом необходимо назвать адрес
объекта, место возникновения пожара, а также сообщить свою фамилию);
- принять по возможности меры по эвакуации людей и ликвидации очага загорания
имеющимися средствами пожаротушения.
5.3 Требования экологической безопасности
Руководитель подрядной организации приказом назначает должностное лицо,
ответственное за соблюдение природоохранных и санитарно-гигиенических требований в месте
производства работ.
С целью исключения негативного воздействия на почвы, атмосферный воздух, для
обеспечения требований экологической безопасности выполнять следующие мероприятия:
- содержать в чистоте и осуществлять уборку места производства работ и прилегающей
непосредственно к нему территории;
- контейнеры для сбора отходов устанавливать на водонепроницаемой площадке на
период проведения работ с последующей вывозкой их на полигон промышленных отходов
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
20
Подп. и дата
Взам. инв. №
Инв. № дубл.
Инв. № подп
Подп. и дата
(ППО) в соответствии с внутренними нормативными документами Заказчика (за исключением
отходов, образованных от жизнедеятельности работников Подрядной организации);
- контейнеры, установленные на уличной площадке, должны быть закрыты крышками для
исключения попадания атмосферных осадков;
- нанести на контейнер наименование собираемых отходов; не допускать переполнения
контейнеров для отходов.
ЗАПРЕЩАЕТСЯ:
- сжигать отходы (мусор, промасленную ветошь, отработанные ГСМ и РТИ и т.п.);
- сливать на землю, в канализационные сети горюче-смазочные материалы, химически
загрязнённые промывочные жидкости, кислоты, щелочи и другие сильнодействующие
химические вещества;
- допускать попадания на открытый грунт загрязняющих веществ и жидкостей;
- складировать оборудование, изделия и материалы на растительном покрове,
«захоронять» бракованные конструкции и изделия, строительный мусор и прочие отходы.
Контейнеры для накопления отходов должны быть выполнены в герметичном
исполнении, окрашены, оборудованы крышками и обозначаться табличками с указанием:
- наименования организации;
- наименование отхода (группу отходов);
- класс опасности;
- должность лица, ответственного за обращение с отходами в подразделении;
- номер площадки согласно инвентаризационной ведомости, либо ПНООЛР.
Также должны соблюдаться требования по охране окружающей среды, содержащиеся в
ГОСТ 17.1.3.13-86 "Охрана природы. Гидросфера. Общие требования к охране поверхностных
вод загрязнения".
В случае выброса (сброса) загрязняющих веществ в воздух, воду или почву,
происшедшего в результате аварии или иных обстоятельств на территории производства
строительных работ, ответственное лицо, за безопасное производство работ, назначенное
приказом руководителя организации, выполняющей соответствующие виды работ, обязано
немедленно принять меры по ликвидации последствий, вызванных загрязнением окружающей
природной среды, и известить о них Заказчика.
Своевременно планировать и выполнять работы по подготовке мест временного
размещения отходов, приобретение контейнеров.
Вывоз отходов на утилизацию или захоронение осуществлять на основании договоров,
заключаемых со специализированными организациями, имеющими соответствующие лицензии
на деятельность по сбору, использованию, обезвреживанию, транспортированию, размещение
опасных отходов.
Не допускать использование или передачу, в том числе населению, отходов с целью их
использования в качестве вторичного сырья для производства какой-либо продукции или
применение в технологическом процессе без соответствующего разрешения на использование
отходов.
Знать, что за нарушение законодательства в области охраны окружающей среды
устанавливается имущественная, дисциплинарная, административная и уголовная
ответственность в соответствии с законодательством.
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
21
Инв. № подп
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
7. ГРАФИЧЕСКАЯ ЧАСТЬ
200-02-01-П-ППР
Лит Изм.
№ докум.
Подп.
Дата
Лист
22
