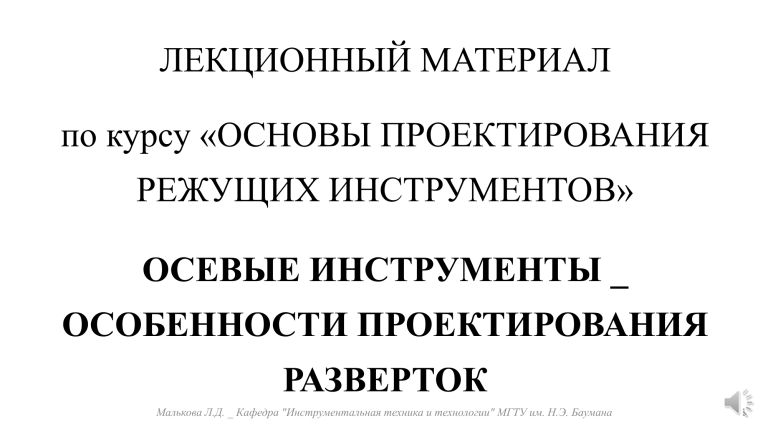

ЛЕКЦИОННЫЙ МАТЕРИАЛ
по курсу «ОСНОВЫ ПРОЕКТИРОВАНИЯ
РЕЖУЩИХ ИНСТРУМЕНТОВ»
ОСЕВЫЕ ИНСТРУМЕНТЫ _
ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ
РАЗВЕРТОК
Малькова Л.Д. _ Кафедра "Инструментальная техника и технологии" МГТУ им. Н.Э. Баумана
1
КЛАССИФИКАЦИЯ РАЗВЕРТОК
№ п/п
Классификационный признак
1
По способу применения
2
По способу крепления
1.1. Ручные
1.2. Машинные
2.1. Хвостовые
2.2. Насадные
3.1. Цельные
3
По типу конструкции
3.2. Составные неразъемные
3.3. Составные разъемные (сборные)
4
По формообразующему размеру
4.1. Нерегулируемые
4.2. Регулируемые
5.1. Цилиндрические
5
По виду обрабатываемой поверхности
5.2. Конические
5.3. Несколько поверхностей – комбинированные
6.1. Из легированных сталей
6
По инструментальному материалу режущей части
6.2. Быстрорежущие
6.3. Твердосплавные
Малькова Л.Д. _ Кафедра "Инструментальная техника и технологии" МГТУ им. Н.Э. Баумана
2
КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ РАЗЛИЧНЫХ ТИПОВ РАЗВЕРТОК
Развертка насадная
Развертки конические
Морзе, Морзе укороченный,
1:20 (метрические), 1:7, 1:10, 1:30, 1:50
Малькова Л.Д. _ Кафедра "Инструментальная техника и технологии" МГТУ им. Н.Э. Баумана
3
НЕРАВНОМЕРНОСТЬ ШАГА ЗУБЬЕВ РАЗВЕРТОК
Число зубьев
1
2
3
4
5
6
5802’
5953’
6205’
–
–
8
4153’
4405’
4606’
4756’
–
10
3315’
3432’
3600’
3728’
3845’
Для обеспечения ПРЯМОГО измерения диаметра:
6 зубьев
5802’ + 5953’ + 6205’ = 180
8 зубьев
4153’ + 4405’ + 4606’ + 4756’ = 180
10 зубьев
3315’ + 3432’ + 3600’ + 3728’ + 3845’ = 180
Малькова Л.Д. _ Кафедра "Инструментальная техника и технологии" МГТУ им. Н.Э. Баумана
4
ДОПУСКИ НА НОМИНАЛЬНЫЕ ДИАМЕТРЫ РАЗВЕРТОК
Выпускаемые чистовые развертки:
G6, H6, Js6, K6, G7, H7, Js7, K7, M7, N7, P7,
E8, U8, F8, H8, D9, E9, F9, H9, H10, H11
Для окончательной обработки:
Поле
d = 10 … 18 мм
d = 18 … 30 мм
допуска
отверстие развертка отверстие развертка
отверстия
+ 0,018
+ 0,021
+ 0,013
+ 0,016
H7
+ 0,005
+ 0,007
0
0
+ 0,027
+ 0,033
+ 0,021
+ 0,027
H8
+ 0,0,13
+ 0,017
0
0
+ 0,043
+ 0,052
+ 0,033
+ 0,042
H9
+ 0,022
+ 0,029
0
0
+ 0,070
+ 0,084
+ 0,060
+ 0,074
H10
+ 0,049
+ 0,061
0
+ 0,110
+ 0,130
+ 0,100
+ 0,120
H11
+ 0,073
+ 0,087
0
0
Малькова Л.Д. _ Кафедра "Инструментальная техника и технологии" МГТУ им. Н.Э. Баумана
5
РЕГУЛИРУЕМЫЕ РАЗВЕРТКИ
Регулировка разверток направлена
на восстановление размера
