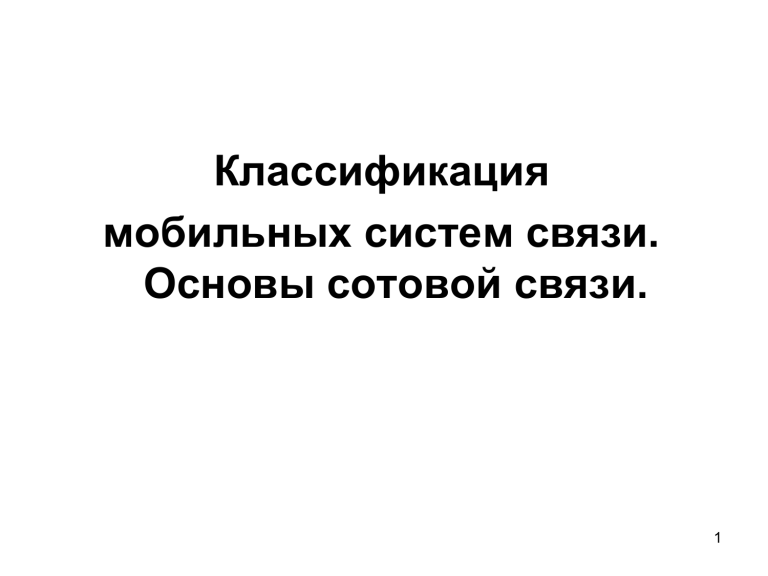

Классификация МСС и Основы СС

Классификация
мобильных систем связи.
Основы сотовой связи.
1
Системы подвижной радиосвязи
ССПО общего пользования:
• Радиотелефонные сети общего пользования
• Системы беспроводного телефона и
радиодоступа
• Системы персонального радиовызова
ССПО выделенные,
ведомственные и частные:
• Диспетчерские радиотелефонные сети
• Транкинговые и радиально-зоновые системы
2
Сотовый принцип повтора частот
4
Сотовая радиосеть
5
Множественный доступ с временным
разделением каналов
TDMA
• Стандарт GSM
6
Множественный доступ с кодовым
разделением каналов
СDMA
• CDMAOne
• CDMA2000
7
Прямое расширение спектра
8
9
Сотовая связь поколения 2.5 (2+)
• WAP (Wireless Application Protocol)
• HSCSD (High Speed Circuit Switched
Data)
• GPRS (General Packet Radio Service)
• EDGE (Enhanced Data Rate for Global
Evolution)
10
Сотовая связь 3-го поколения
• CDMA2000
• WCDMA
11
12
13
Транкинговая радиосеть
Транкинг от англ. trunk – пучок,
ствол.
Системы транкинговой
радиосвязи
–
радиальнозоновые системы подвижной УКВ
радиосвязи,
осуществляющие
автоматическое распределение
каналов связи ретрансляторов
между абонентами и являющиеся
классом систем подвижной связи,
ориентированным прежде всего
на создание ведомственных и
корпоративных сетей, в которых
предусматривается
активное
применение
режима
связи
абонентов в группе.
14
Цифровые транкинговые системы по сравнению с аналоговыми
обеспечивают ряд преимуществ за счет реализации требований по
повышенной оперативности и безопасности связи, предоставления
широких возможностей по передаче данных, более широкого
спектра услуг связи, возможностей организации взаимодействия
абонентов различных сетей.
Просто реализуются различные режимы связи,
повышающие ее оперативность:
• режим непосредственной (прямой) связи между подвижными
абонентами (без использования базовой станции);
• режим открытого канала (выделения и закрепления частотных
ресурсов сети за определенной группой абонентов для ведения
ими переговоров без выполнения установочной процедуры);
• режимы аварийных и приоритетных вызовов;
• режимы вызова, поступающего только с санкции диспетчера
системы;
• режим динамической модификации групп пользователей;
• режим
дистанционного
включения
радиостанции
для
акустического прослушивания обстановки.
15
Цифровые стандарты
транкинговой радиосвязи
• EDACS, разработанный фирмой Ericsson;
• TETRA,
разработанный
Европейским
институтом телекоммуникационных стандартов;
• APCO
25,
разработанный
Ассоциацией
официальных представителей служб связи
органов общественной безопасности;
• Tetrapol,
разработанный
фирмой
Matra
Communication (Франция);
• iDEN, разработанный фирмой Motorola (США).
16
Системы транкинговой радиосвязи в России
17
Спутниковые системы связи
•
•
•
Низкоорбитальные (НО) (LEO) Hз< 5т. км
Среднеорбитальные (СО) (MEO) 5т. км< Hз < 15т. км
Геостационарные орбиты (ГО) (GEO) Hз = 35875км.
• INMARSAT – первый оператор мобильной спутниковой связи в мире.
Eдинственные, кто предлагает полный набор услуг современной спутниковой
связи для морских, наземных и воздушных приложений. На геостационарной
орбите, на высоте 36000 км над Землей. Стоимость терминала – 3000$, минута
разговора – 2,5$.
• Глобалстар (Globalstar) - провайдер мобильных услуг спутниковой связи
нового поколения, предоставляющий телефонную связь в те районы, услуги
связи в которых были ранее недоступны или ограничены. Глобалстар
предоставляет доступ к передаче голоса и данных из практически любого
населенного района мира. (48 спутников). Стоимость терминала – 700$, минута
разговора – 1$.
• Иридиум (Iridium) - беспроводная спутниковая сеть, созданная для
обеспечения телефонной связи в любой точке планеты в любое время.
Универсальный доступный сервис - новые возможности для бизнеса и жизни. Не
имеет лицензии на предоставление услуг на территории Российской Федерации.
Доступна на всей территории России. (66 спутников)
•Турайя (Thuraya) – (1 СP на ГО) недорогая (исходящие от $0.25, входящие в
спутниковом режиме – бесплатно) мобильная спутниковая связь на 1/3 земного
шара. Совмещенный спутниковый+сотовый телефон с единым номером + GPS18
приемник с точностью до 100 метров. Доступна на 35% территории РФ.
Сотовые структуры
19
20
21
22
Структура сотовой сети. Основные процедуры
обслуживания абонентский станций сотовых
сетей
23
• MS (Mobile Station) – абонентская станция
• BTS (Base Transceiver Station) – базовая станция
• MSC (Mobile Services Switching Center) – центр
коммутации подвижной связи
• VLR (Visitor Location Register) – визитный регистр
• HLR (Home Location Register) – домашний или
адресный регистр
• GMSC (Gateway MSC) – шлюзовой коммутатор
24
Запись в домашнем регистре (HLR) содержит:
• Вызывной и системный номера
• Перечень услуг, предоставляемых абоненту
оператором сотовой сети
• Возможности междугороднего и международного
роуминга
• Адрес того
MSC/VLR, в зоне обслуживания
которого находится абонент в данный момент
25
VLR содержит:
• Системный номер MS и временный номер,
который MS получает на время сеанса связи
• Перечень услуг, предоставляемых абоненту
оператором сотовой сети; его пересылают в
процессе регистрации MS из HLR в VLR
обслуживающего MSC
• Данные о местоположении MS в сети с
точностью
до
зоны;
пейджинг
MS
осуществляют одновременно по всем сотам
(секторам) зоны
• Флажок, указывающий на то, включена или
выключена MS в данный момент
26
Варианты соединения в сети
Вариант 1
• Вызов из местной
сети
корреспондентом
Кор1 абонента MS1,
который постоянно
прописан в сети
оператора города А
в HLR1.
Кор1-К1-МК1-GMSC1MSC1-BTS1-MS1
27
Вариант 2
• Междугородний вызов
корреспондентом Кор2,
находящимся в городе
Б, абонента MS1,
который постоянно
прописан в сети
оператора города А в
HLR1.
• Кор2-К2-МК2-GMSC2МК2-МК1-GMSC1
MSC1-BTS1-MS1
28
Вариант 3
• Вызов из местной сети
корреспондентом Кор1
абонента MS2, который
постоянно прописан в
сети оператора города
А в HLR1 и находится в
городе Б.
• Кор1-К1-МК1-GMSC1МК1-МК2- GMSC2MSC2-BTS2-MS2
29
Вариант 4
• Междугородний вызов
корреспондентом Кор2,
находящимся в городе
Б, абонента MS2,
который постоянно
прописан в сети
оператора города А в
HLR1 и находится в
городе Б.
• Кор2-К2-МК2-GMSC2MSC2-BTS2-MS2
• Кор2-К2-МК2-МК1GMSC1-МК1-МК2GMSC2-MSC2-BTS2MS2
30
