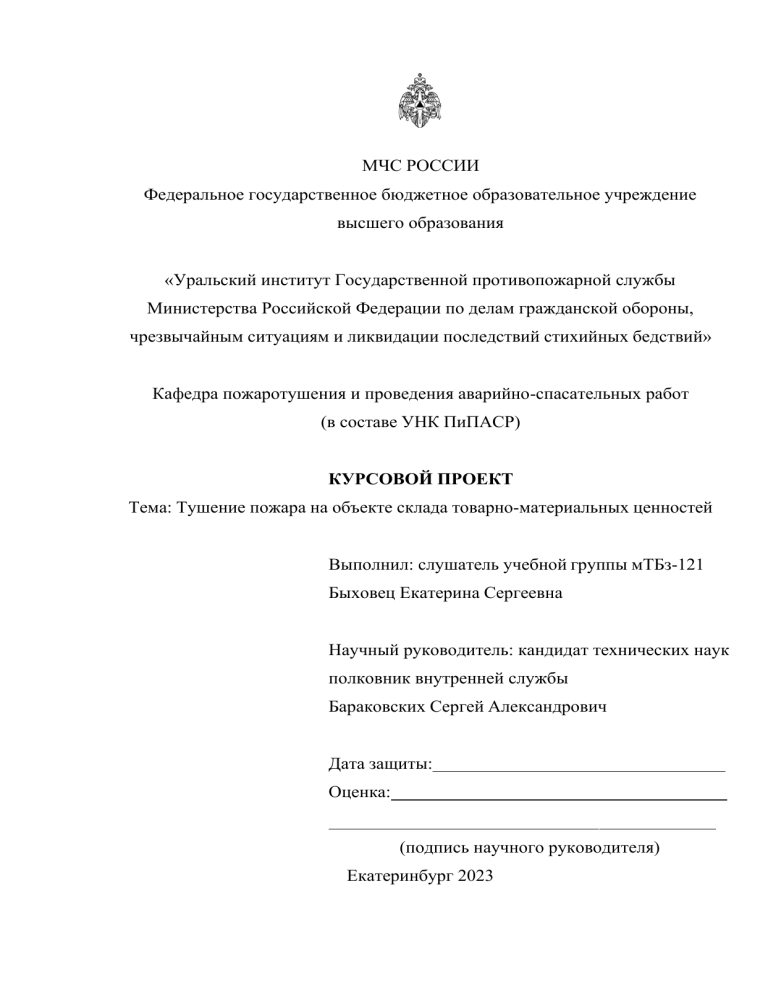

Курсовой проект: Тушение пожара на складе ТМЦ, Уральский институт ГПС МЧС

МЧС РОССИИ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уральский институт Государственной противопожарной службы
Министерства Российской Федерации по делам гражданской обороны,
чрезвычайным ситуациям и ликвидации последствий стихийных бедствий»
Кафедра пожаротушения и проведения аварийно-спасательных работ
(в составе УНК ПиПАСР)
КУРСОВОЙ ПРОЕКТ
Тема: Тушение пожара на объекте склада товарно-материальных ценностей
Выполнил: слушатель учебной группы мТБз-121
Быховец Екатерина Сергеевна
Научный руководитель: кандидат технических наук
полковник внутренней службы
Бараковских Сергей Александрович
Дата защиты:
Оценка:
(подпись научного руководителя)
Екатеринбург 2023
МЧС РОССИИ
Уральский Институт Государственной противопожарной службыКафедра
«Пожарной тактики и службы»
Задание
на курсовую работу
Курсанта (слушателя) Быховец Екатерина Сергеевна
Курс 3
Группа мТБз-121
Вариант № 157
Разработать замысел и решить пожарно-тактическую задачу по тушению условного пожара
на объекте склада товарно-материальных ценностей
1. Исходные данные
Оперативно-тактическая характеристика объекта (представлена в деле №) 2
Расписание выезда подразделений на пожары (вариант №) 5
Схема пожарного водоснабжения (вариант №) 1
Время возникновения пожара (указать час и мин) 03 час. 30 мин.
Время сообщения в ПЧ (указать час и мин) 03 час. 38 мин.
Время года (зима, лето) Зима
Высота снежного покрова 10 см.
Температура наружного воздуха -8 оС,
Время суток (СВС – светлое время суток, НБО – ночное время без освещения,
НЛ – ночное) НЛ
.
Возраст пожарных Более 50
.
Укомплектованность пожарных подразделений личным составом, К% 90
.
Место возникновения пожара (указывается номер места возникновения
пожара или пересечение осей на плане объекта) Д-6
.
Вид покрытия (А - асфальтовое, Г – грунтовое, У – утрамбованный снег) У
.
.
Категория ДСПТ гарнизона 2
Другие данные, необходимые для выполнения курсового проекта
2
Оглавление
ОГЛАВЛЕНИЕ ............................................................................................................. 3
1. ВВЕДЕНИЕ ............................................................................................................ 5
2. ОСНОВНАЯ ЧАСТЬ
2.1. Оперативно-тактическая характеристика объекта............................................ 7
2.2. Тактический замысел ........................................................................................... 8
2.3. Расчёт параметров пожара на момент сообщения о пожаре… ....................... 9
2.4. Расчёт параметров пожара на момент прибытия на пожар первого
подразделения ............................................................................................................ 10
2.5. Оценка пожарных подразделений по определению времени
развертывания сил и средств подразделениями пожарной охраны ......................11
2.6. Расчёт параметров пожара на момент введения сил и средств первым
подразделением ......................................................................................................... 15
2.7. Карточка действий пожарных подразделений ................................................ 17
2.8. Расчет сил и средств для тушения пожара ...................................................... 22
2.9. Расчет параметров пожара по установленному расчетом сил и средств
повышенному рангу пожара и до локализации...................................................... 26
2.10. Расчёт оптимальности работы насосно-рукавных систем пожарной
техники, работающей по подаче огнетушащих веществ ...................................... 30
2.11. Организация тушения возможного пожара РТП .......................................... 34
2.12. Схема организации связи и управления силами и средствами на пожаре. 35
2.13. Совмещенный график изменения параметров развития и тушения
пожара......................................................................................................................... 36
2.14. Составление документов оперативного штаба пожаротушения ..................37
2.15. Рекомендации участникам тушения пожара (РТП, НШ, НТ и
представители объекта) ............................................................................................ 43
2.16. Список литературы .......................................................................................... 52
3
3. ГРФИЧЕСКАЯ ЧАСТЬ
3.1. План-схема расположения объекта на местности.
3.2. План-схема расположения объекта на местности с изображением
обстановки пожара к моменту прибытия первого подразделения.
3.3. План-схема расположения объекта на местности с изображением
обстановки пожара к моменту подачи первого ствола.
3.4 План-схема расположения объекта на местности с изображением
обстановки пожара к моменту локализации пожара.
3.5. План-схема расположения объекта на местности с изображением
обстановки пожара к моменту ликвидации пожара.
4
1. ВВЕДЕНИЕ
В настоящее время в мире происходит большое количество пожаров,
аварий, катастроф. Для решения задач по ликвидации таких чрезвычайных
ситуаций сотрудникам пожарной охраны необходимо иметь теоретические и
практические навыки.
Цель курсового проектирования - решить пожарно-тактическую задачу
по тушению условного пожара на объекте.
В данном курсовом проекте будет решаться пожарно-тактическая задача
по тушению условного пожара на складе товарно-материальных ценностей.
Основная проблема при тушении пожаров на таких объектах заключается
в наличии большой нагрузки в местах складирования. Причиной пожаров на
складах товарно-материальных ценностей, как правило, является человеческий
фактор, также возможно возгорание в связи с коротким замыканием.
Пожарная опасность на складе товарно-материальных ценностей
заключается в большом скоплении в нем пожароопасного материала, в виде
продукции. Имеются различные помещения. Трудность тушения заключается в
больших площадях.
При возможном возгорании в зданиях такого типа тушение пожара будет
представлять большие трудности. Большая удельная нагрузка горючего
материала приведет к быстрому распространению пламени. Сгорание
продукции сопровождается большой удельной теплотой, выделением большого
объема дыма, что приведет к быстрому заполнению дымом всего объема
здания. Быстрое распространение дыма, токсичных продуктов, большая
площадь ухудшает возможность быстрой эвакуации рабочего персонала из
здания, которое может привести к большому числу жертв. Пожар может
привести к большому материальному ущербу, из-за большой удельной
пожарной нагрузки в помещении.
5
Задачи пожарной охраны в области тушения возможных пожаров:
•
Быстрое распространение пламени приведет к большим площадям
горения, поэтому необходимо оперативное реагирование на пожар.
•
Силовое электрооборудование работает под напряжением 380В,
следовательно необходимо организовать взаимодействие со службой
электроэнергии.
•
Учитывая характеристики здания необходима высылка большого
количества личного состава, пожарных автомобилей с специализированным
пожарным оборудованием.
•
Проведение разведки затрудняет большая площадь и высокими
дымообразующими свойствами материала, необходимо организовать ее
несколькими звеньями ГДЗС.
•
Тушение обеспечивается большим расходом воды с последующей
проливкой, против возможности повторного возгорания от тления, поэтому
необходима расстановка пожарных автомобилей на ближайшие водоисточники.
•
Решающим направлением необходимо выбрать: спасение людей и
предотвращение распространения пламени.
6
2. ОСНОВНАЯ ЧАСТЬ
2.1. Оперативно-тактическая характеристика объекта
Здание склада товарно-материальных ценностей одноэтажное II СО,
размером 72х24 м. Высота 6 м. Основа здания - сборный железобетонный
каркас. Наружные стены навесные из керамзитобетонных панелей, колонны
железобетонные, покрытие совмещенное из сборных железобетонных плит по
железобетонным фермам и несгораемым утеплителем. Кровля выполнена из
листов железа.
Здание разделено кирпичными стенами на различные помещения.
Проемы в кирпичных стенах не защищены противопожарными дверями.
По периметру здания, в наружных стенах, имеются оконные проемы.
Полы асфальтовые. В здании автоматическая пожарная сигнализация
отсутствует. Все помещения оборудованы вытяжной вентиляцией. Система
вентиляции соответствует требованиям норм.
Силовое электрооборудование работает под напряжением 380 В, а
осветительное 220В, место включения и отключения находится на вводе в
здание.
Основным горючим материалом является готовая продукция. В корпусе
находится складирование продукции – основная часть горючего материала.
Здание внутренним пожарным водопроводом не оборудовано.
На территории объекта имеется 3 ПГ, 1 ПВ, 1 ОВ:
ПГ К-200 на расстоянии 60м. от объекта;
ПГ К-200 на расстоянии 80м. от объекта;
ПГ К-200 на расстоянии 140м. от объекта;
ПВ V=50м3 на расстоянии 120м. от объекта;
Открытый водоем (озеро) на расстоянии 300м. от объекта.
На территории объекта подразделения пожарной охраны отсутствуют.
7
2.2. Тактический замысел
Пожар возник в 03 час. 30 мин. в помещении склада товарноматериальных ценностей в результате короткого замыкания. Загорелась
электрическая проводка, затем пожар перешел на горючую нагрузку. Пожар
обнаружил охранник предприятия через 8 минут после его возникновения и
позвонил в пожарную охрану. Далее пожар распространился по горючей
нагрузке склада.
На момент прибытия первого подразделения форма пожара угловая (угол
1800).
Основной горючей нагрузкой помещения цеха является готовая
продукция, исходя из этих материалов, линейная скорость распространения
горения (Vл) будет равна 0,5 м/мин.
Пожар распространяется на помещение всего склада и другие помещения,
находящиеся в здании.
Первое подразделение пожарной охраны пребывает через 5 минут после
сообщения о пожаре.
8
2.3. Расчёт параметров пожара на момент сообщения о пожаре
Линейная скорость распространения горения: Vл = 1; [м/мин]
Определение пути, пройденного огнём (L):
Так как Тд.с.<10 минут, то
L=0,5Vл × Тд.с., [м];
(2.3.1)
L=0,5 ×1× 8=4 [м];
Определение площади пожара (Sп):
Так как горение происходит у стены помещения и L не доходит до одной
стены помещения, то форма пожара будет угловой (1800):
Sп=0,5×π×L2, [м2];
(2.3.2)
Sп=0,5×3,14×42 =25,13 [м2];
Определение периметра пожара (Рп):
Рп=π×L+2L, [м];
(2.3.3)
Рп=3,14×4+2×4=28,57, [м];
Определение фронта пожара (Фп):
Фп=π×L, [м];
(2.3.4)
Фп=3,14×4=12,57, [м];
Определение скорости роста площади пожара (Vs):
Vs=Sп/τ, [м2/мин];
(2.3.5)
Vs=25,13/8=3,14, [м2/мин]
Определение скорости роста периметра пожара (Vр):
Vр=Рп/τ, [м/мин];
(2.3.6)
Vр=10,28/8=1,3, [м/мин]
Определение скорости роста фронта пожара (Vф):
Vф=Фп/τ, [м/мин];
(2.3.7)
Vф=6,28/8=0,8, [м/мин]
где:  – время на каждый расчётный момент [мин].
9
2.4. Определение параметров пожара на момент прибытия первого
подразделения
Определение времени прибытия первого подразделения (τприб.1):
τприб.1=τд.с.+ τсб.+ τсл.1, [мин]
(2.4.1)
τприб.1=8+1+5=14 [мин],
где сб.=1 мин – время сбора личного состава по тревоге;
сл.1 – время следования первого подразделения от ПЧ до места вызова,
берется из расписания выездов пожарных подразделений.
Определение пути, пройденного огнём (L):
L=0,5Vл1+Vл2, [м]
(2.4.2)
L=0,51+1= [м],где:
1=10 минут;
2=д.с.-1=д.с.-10, [мин]
Определение площади пожара (Sп):
Так как горение происходит у стены помещения и L не доходит до одной
стены помещения, то форма пожара будет угловой (1800):
Sп=а× L+0,25×π×L2, [м2];
(2.4.3)
Sп=6×9+0,25×3,14×92=117,6, [м2];
Определение периметра пожара (Рп):
Рп=0,5π×L+2L+2а, [м];
(2.4.4)
Рп=0,5×3,14×9+2×9+2×6=44,13, [м];
Определение фронта пожара (Фп):
Фп=π×L, [м];
(2.4.5)
Фп=0,5×3,14×9+6=20,13, [м];
Определение скорости роста площади пожара (Vs):
Vs=Sп/τ, [м2/мин];
(2.4.6)
Vs=117,6/14=8,4, [м2/мин]
Определение скорости роста периметра пожара (Vр):
10
Vр=Рп/τ, [м/мин];
(2.4.7)
Vр=23,13/14=1,65, [м/мин]
Определение скорости роста фронта пожара (Vф):
Vф=Фп/τ, [м/мин];
(2.4.8)
Vф=14,13/14=1,01, [м/мин]
где:  – время на каждый расчётный момент [мин].
2.5. Оценка пожарных подразделений по определению времени
развертывания сил и средств подразделениями пожарной охраны
В общем виде продолжительность развертывания сил и средств можно
описать моделью:
τ р = f (Nл.с., Na, Р, L, М, В г, В с, t°, hэ, α, П, Nэ, h c ,Y, О) + ε, (2.5.1)где:
NЛ.С. — численность пожарного расчета;
Na, P — количество используемого пожарно-технического вооружения и его
масса соответственно; L — длина рукавной линии;
М — участок местности, где проводится боевое развертывание;В г — время
года;
В с — время суток;
t° — температура окружающей среды;
h c — глубина снега;
α — угол уклона местности;
П — вид пожарного автомобиля;
Nэ, hэ — количество и высота этажа соответственно;
Y — условия боевого развертывания (задымленность);
О — обученность личного состава;
ε — случайная компонента, учитывающая влияние неучтенных факторов.
Постоянными факторами являются: Nл,с, Na, P, Nэ, hэ.
Переменными факторами — М, В г, В с, t°, α П ,Y, О, ε.
Формула для определения времени (с) развертывания сил и средств на
11
участке местности имеет вид:
τр =k(0,32AL(β1+ β2 β3)+τв) [с]
(2.5.2)
τр=1,9(0,32×1×80(0+1×1,47)+15=115,59 [с]
τр=115,59/60=1,85=2 [мин]
где: τв — среднеевремяустановкипожарногоавтомобиля на водоисточник, с;
β1, β2— коэффициенты, учитывающие долю расстояния, преодолеваемую
пожарными без ПТВ и с ПТВ соответственно;
β3— коэффициент, учитывающий влияние массы пожарно-технического
вооружения;
А
— коэффициент, учитывающий сколько раз в среднем
пожарный преодолевает расстояние от пожарного автомобиля до
позиции ствола;
К — коэффициент, учитывающий влияние неучтенных факторов;
L — длина рукавной линии, м.
Определяем коэффициент А, учитывающий, сколько раз в среднем
пожарный преодолевает расстояние от пожарного автомобиля до позиции ствола,
зависит отрасстояния и количества участвующих в развертывании пожарных.
Математические зависимости для определения коэффициента А имеют
следующий вид:
при перемещении пожарных с использованием индивидуальных средств
защиты органов дыхания:
А = 1/Nзв(1+L/13B) -1 + 0,5 1ЗВ /L(N3B - 1), (2.5.3)
где: 1ЗВ — возможность одного звена газодымозащитников по прокладке
напорных пожарных рукавов, м;
(L) – расстояние от пожарного автомобиля до позиции ствольщика;
Nзв
—
количество
звеньев
газодымозащитников,
развертывание, шт;
Nл.с — численность пожарного расчета, чел.
А = 1/2(1+80/160) -1 + 0,5×160 /80(2 - 1)=0,75=1
12
производящих
Определяем
коэффициенты,
учитывающие
долю
расстояния,
преодолеваемую пожарным без пожарно-технического вооружения и с
пожарно-техническим вооружением, определяются по формулам
β1 = (А - 1)/(2А),
(2.5.4)
β1 = (1 - 1)/(2×1)=0
При условии А<1, β2=l.
β3=l,47, согласно таблице 2.5.1
Таблица 2.5.1
Масса
ПТВ,
кг
Β3
0
0-5
5-10
10-15
15-20
20-25
25-30
30-35
35-40
1,0
1,05
1,1
1,2
1,26
1,37
1,42
1,47
1,52
τв=15с., согласно таблице 2.5.2
Таблица 2.5.2
Время установки пожарного автомобиля на водоисточник (τв), с
Боевой расчет, чел.
1
Пожарный гидрант
Открытый
водоисточник
Коэффициент
К,
2
3
Более 3-х
70
35
23
15
52
26
18
18
учитывающий
влияние
переменных
факторов,
оказывающих влияние на время боевого развертывания (физическая усталость,
снежный покров, температура окружающей среды, уклон местности, возраст
пожарных, время суток, покрытие участка местности)определяется по формуле:
К = П • Кi, i = 1...n,
(2.5.5)
где: Ki — коэффициент, учитывающий влияние i-гo фактора на время
развертывания сил и средств.
13
Кt=1, согласно таблице 2.5.3
Таблица 2.5.3
Коэффициент, учитывающий влияние температуры окружающей среды, Кt
Температура окружающей
среды, оС
До 25
30
35
40
50
60
1,0
1,1
1,2
1,3
1,4
1,45
Кt
+Кп=0,7, согласно таблице 2.5.4
Таблица 2.5.4
Коэффициент, учитывающий влияние уклона местности, + Кп, - Ку
Угол,град
0
5
10
15
20
25
30
40
50
60
70
+ Кп
1,0
1,2
1,7
2,0
2,4
2,8
3,1
3,8
4,5
5,3
6,0
- Ку
1,0
0,7
1,0
1,3
1,7
2,0
2,3
2,9
3,6
4,4
5,1
Кв=1,35, согласно таблице 2.5.5
Таблица 2.5.5
Коэффициент, учитывающий влияние возраста, Кв
Возраст, лет
До 30
30 - 40
40 - 50
50
Кв
1,0
1,1
1,2
1,35
Кн=1,1, согласно таблице 2.5.6
Таблица 2.5.6
Коэффициент, учитывающий время суток, Кн
Ночное время
Время суток
Кн
Светлое время
суток
Без освещения
При уличном
(лунном
освещении)
1
1,6
1,1
Км=1,2, согласно таблице 2.5.7
14
Таблица 2.5.7
Коэффициент, учитывающий покрытие участка местности, Км
лето
Покрытие участка местности
Грунтовое
Асфальтовое
Утрамбованный снег
Время года зима
1,1
1,0
1,1
1,2
-
Кс=1,5, согласно таблице 2.5.8
Таблица 2.5.8
Коэффициент, учитывающий влияние снежного покрова, Кс
Толщина
снежного
покрова, см
Кс
5
10
20
30
40
50
60
70
80
90
1,25
1,5
1,8
2,2
2,6
3,2
3,9
5,0
5,7
6,9
К = Кt×Кп×Кв×Кн×Км×Кс
К = 1×0,7×1,35×1,1×1,2×1,5=1,9
2.6. Расчёт параметров пожара на момент введения сил и средств
первым подразделением.
Определение времени прибытия первого подразделения (τприб.1):
Τсв.=τд.с.+ τсб.+ τсл.1+ τб.р., [мин]
(2.6.1)
τприб.1=8+1+5+2=16, [мин],
где: сб.=1 мин – время сбора личного состава по тревоге;
сл.1 – время следования первого подразделения от ПЧ до места вызова,
берется из расписания выездов пожарных подразделений.
б.р. – время, затраченное на проведение боевого развертывания.
Определение пути, пройденного огнём (L):
L=0,5Vл1+Vл (св.-1), [м]
L=0,51+1= [м],
где: 1=10 минут
15
(2.6.2)
Определение площади пожара (Sп):
Так как горение происходит у стены помещения и L не доходит до одной
стены помещения, то форма пожара будет угловой (1800):
Sп=а× L+0,25×π×L2 +0,5×π×L2, [м2];
Sп=6×10+0,25×3,14×102+0,5×3,14×12=140 [м2];
Определение периметра пожара (Рп):
Рп=0,5π×L+L+2а+ π×L, [м]; (2.6.4)
Рп=0,5×3,14×10+10+2×6+3,14×1+8=49, [м];
Определение фронта пожара (Фп):
Фп=0,5×π×L+а+ π×L, [м];
(2.6.5)
Фп=0,5×3,14×10+6+3,14×1=24,84, [м];
Определение скорости роста площади пожара (Vs):
Vs=Sп/τ, [м2/мин];
(2.6.6)
Vs=140/15=0,65, [м2/мин]
Определение скорости роста периметра пожара (Vр):
Vр=Рп/τ, [м/мин];
(2.6.7)
Vр=49/15=3,15, [м/мин]
Определение скорости роста фронта пожара (Vф):
Vф=Фп/τ, [м/мин];
(2.6.8)
Vф=24,84/15=1,66, [м/мин]
где:  – время на каждый расчётный момент [мин].
16
(2.6.3)
2.7. Карточка действий пожарных подразделений.
№ вызова 2
(по количеству сил и средств на момент локализации пожара)
КАРТОЧКА
Действий ПСЧ-2
(полное наименование подразделения, в районе которого произошёл пожар)
по тушению пожара произошедшего 25 февраля 2023 года
(число, месяц, год)
1. Наименование организации (объекта), ведомственная принадлежность (форма
собственности, адрес): склад товарно-материальных ценностей, г. Москва, ул.
Мира, 6.
2. Характеристика организации (объекта): Здание склада товарно-материальных
ценностей одноэтажное II СО, размером 72х24 м. Высота 6 м. Основа здания сборный
железобетонный
каркас.
Наружные
стены
навесные
из
керамзитобетонных панелей, колонны железобетонные, покрытие совмещенное
из сборных железобетонных плит по железобетонным фермам и несгораемым
утеплителем. Кровля выполнена из листов железа.
Здание разделено кирпичными стенами на различные помещения. Проемы в
кирпичных стенах не защищены противопожарными дверями.
По периметру здания, в наружных стенах, имеются оконные проемы. Полы
асфальтовые. В здании автоматическая пожарная сигнализация отсутствует. Все
помещения
оборудованы
вытяжной
вентиляцией.
Система
вентиляции
соответствует требованиям норм.
Силовое электрооборудование работает под напряжением 380 В, а осветительное
220В, место включения и отключения находится на вводе в здание.
Основным горючим материалом является продукция. В корпусе находится
готовая продукция – основная часть горючего материала.
Здание внутренним пожарным водопроводом не оборудовано.
На территории объекта имеется 3 ПГ, 1 ПВ, 1 ОВ:
17
ПГ К-200 на расстоянии 60м. от объекта;
ПГ К-200 на расстоянии 80м. от объекта;
ПГ К-200 на расстоянии 140м. от объекта;
ПВ V=50м3 на расстоянии 120м. от объекта;
Открытый водоем (озеро) на расстоянии 300м. от объекта.
На территории объекта подразделения пожарной охраны отсутствуют.
(размеры в плане, этажность, категория производства, конструктивные
особенности, степень огнестойкости)
3. Кем охраняется организация (объект), кто обнаружил пожар:
Подразделениями пожарной охраны не охранялась,
4. Время:
возникновения пожара
03:30
площадь
1 м2
обнаружения пожара
03:38
площадь
25,13 м2
.
сообщения о пожаре
03:38
площадь
25,13 м2
.
выезда дежурного караула (смены)
03:39 .
прибытия на пожар
03:44
площадь
117,6 м2 .
подачи первого ствола
03:46
площадь
140 м2
площадь
-
вызова дополнительных сил
-
локализация
.
03:54
площадь
300 м2
ликвидация
.
05:20
площадь
0 м2
.
.
.
.
возвращения в часть (место постоянной дислокации) 06:00.
5. Водоснабжение: На территории объекта имеется 3 ПГ, 1 ПВ, 1 ОВ: ПГ К-200
на расстоянии 60м. от объекта; ПГ К-200 на расстоянии 80м. от объекта; ПГ К200 на расстоянии 140м. от объекта; ПВ V=50м3 на расстоянии 120м. от объекта;
Открытый водоем (озеро) на расстоянии 300м. от объекта.
(вид, характеристика водоснабжения, исправность, расстояние до места
пожара)
6. Способы подачи воды: от ёмкостей автоцистерн
(количество стволов)
18
с установкой на водоисточник тушение от АЦ на ПГ, – 60 метров
(количество и вид водоисточников, вид
используемой техники, расстояние до места пожара)
Подвоз не применялось
(количество, вид и расстояние до водоисточника, вид используемой техники)
Подача воды в перекачку применялось
(количество и вид водоисточников, вид используемой техники, длина
магистральной линии)
7. Обстановка на пожаре: Происходило открытое горение внутри склада.
Существовала угроза распространения огня на соседние помещения, по
прибытию подразделения ПСЧ-2 АЦ установлена на ПГ, проложена
магистральная линия, подано 2 ствола А на тушение.
(что и где горело, ход развития и тушения пожара, действия формирований ДПО
и населения, действия пожарных подразделений)
8. Оценка действий:
РТПиЛЧС-1 НК ПСЧ-2 – «удовлетворительно»
РТПиЛЧС-2: Начальник дежурной смены СПТ – «удовлетворительно»
Начальников боевых участков (секторов) тушения пожара:
«удовлетворительно»
Пожарных подразделений: «удовлетворительно»
9. Особенности тушения пожара: отсутствуют
создание оперативного штаба на пожаре: 03.38
НШ – старший помощник НДС СПТ;
НТ – помощник НДС СПТ;
НБУ – 1- начальник ПЧ-2;
НБУ – 2 – НК ПЧ-2;
НБУ – 3 НК СПЧ-1;
НБУ – 4 НК ПЧ-1
(время, состав штаба)
19
создание боевых участков (секторов) тушения пожара сектора не создавались
(время, задачи участков (секторов) тушения пожара)
10. Обстоятельства,
способствующие
развитию
пожара
позднее обнаружение
усложняющие обстановку: отсутствовали
(наличие АХОВ, взрывчатых, радиоактивных веществ и т.д.)
11. Кем (чем) потушен пожар: 2АЦ, 2АНР, 2АН, 1АВ, 1АТ, 1АР, 1АЛ, 1СПТ
(формированием
ДПО,
подразделением
пожарной
охраны,
населением,
совместно, первичными средствами, автоматикой)
11.1 С использованием техники организаций (объектов): не использовалась
11.2 С использованием сил и средств опорных пунктов по тушению крупных
пожаров: не использовали
11.3 С применением ГДЗС:
11.4 одно звено
11.5 два и более звеньев
10 звеньев
.
(время работы)
12. С какими службами было организовано взаимодействие: служба 02, служба
03, электросети, водоканал.
13. Не прибыли подразделения пожарной охраны и службы жизнеобеспечения,
предусмотренные Планом привлечения сил и средств подразделений пожарной
охраны для тушения пожаров и проведения АСР, затребованные РТП: (какие подразделения, причина неприбытия)
14. Неисправность в работе пожарной техники: -
(марка автомобиля, номер подразделения, вид неисправности)
15.Причина и виновник пожара (установленный либо предполагаемый):
Причиной пожара послужило короткое замыкание.
16. Результаты пожара:
16.1. спасено людей 0 чел, из них:
а) личным составом подразделений ГПС (ФПС, ППС) 0
20
б) личным составом подразделений ВПО, ЧПО 0
в) личным составом подразделений ДПО, МПО 0
г) населением 0
16.2. Погибло при пожаре, причина гибели:
16.3. Травмировано людей 0
16.4. Уничтожено строений 0
16.5. Погибло животных 0
16.6. Сумма ущерба, причинённого пожаром: устанавливается
16.7. Общая стоимость спасённого имущества устанавливается
17. Израсходовано огнетушащих веществ 100 м3 воды
(воды, пенообразователя, порошка и др.)
18.Случаи нарушения правил охраны труда и техники безопасности
работниками пожарной охраны
при этом: погибло 0 чел.
травмировано 0 чел.
19.Выводы, предложения и принятые меры провести разбор пожара с
дежурными караулами.
Руководитель подразделения пожарной охраны
(
(подпись)
«
»
2023 г.
21
)
2.8. Расчёт сил и средств для тушения пожара.
Определение площади тушения (Sт):
Так как путь пройденный огнем L=10 метров, найдем площадь тушения
по формуле:
Sт = 0,25×π×L2-0,25×π×(L – h)2+а×h+0,5×π×L2, [м2] (2.8.1)
Sт =0,25×3,14×102 - 0,25×3,14×(10 – 5)2+6×5+0,5×3,14×12=90,5 [м2]
где: Sт – площадь тушения;
h – глубина тушения ручных стволов;
Определение требуемого расхода воды на тушение пожара (Qтр) по
формуле:
т
Q тр. = Sп  I тр [л/с];
(2.8.2)
где: I – Интенсивность подачи огнетушащих средств [л/м2с] (приложение
22).
Qттр. = 90,5  0,2=18,1, [л/с];
Определение требуемого расхода воды на защиту по формуле:
защ
Q
тр. = Sзащ Iзащ [л/с]; (2.8.3)
Iзащ = 0,25  Iтр., [л/(с*м2)];
(2.8.4)
защ
𝑄тр
= 140 × 0,05 = 7 [л/с];
где: Sзащ – площадь защищаемого участка, [м2];
Iтзащ – требуемая интенсивность подачи огнетушащих средств на защиту;
Определение общего расхода воды по формуле:
Qтр. = Qттр. + Qзащтр. [л/с];
(2.8.5)
Qтр. = 18,1 + 7,4=17,64, [л/с];
Определение требуемого количества стволов на тушение пожара по
формуле:
Nтств= Qттр./qств.
(2.8.6)
Nтств= 18,1./7,4=3
22
где: qств.– расход ствола, [л/с];
Определение требуемого количества стволов на защиту объекта по
формуле:
Nзащств= Qзащтр./qств.
(2.8.7)
Nтств= 7./7,4=1
Определение общего требуемого количества стволов на тушение и
защиту объекта по формуле:
Nств= Nтств+ Nзащств.
(2.8.8)
Nств=3+1=4
Определение фактического расхода воды на тушение пожара по формуле:
т
Q ф = Nтств  qств. [л/с]; (2.8.9)
Qтф =3= [л/с];
Определение фактического расхода воды на защиту объекта по формуле:
защ
Q
защ
ф. = N
ств
 q . [л/с];
ств
(2.8.10)
Qт ф.=1=[л/с];
Определение фактического расхода воды на тушение пожара и защиту
объекта по формуле:
т
защ
Qф. = Q ф + Q
ф [л/с];
(2.8.11)
Qф. =22,2+7,4=29,6 [л/с];
Определение водоотдачи наружного противопожарного водопровода по
формуле:
QК.сети = (D/25)2 Vв, [л/с],
(2.8.12)
QК.сети = (200/25)2 2=128 [л/с],
где: D - диаметр водопроводной сети, [мм];
25 - переводное число из миллиметров в дюймы;
Vв - скорость движения воды в водопроводе, которая равна:
- при напоре водопроводной сети H<30 м вод.ст. -Vв =1,5 [м/с];
23
- при напоре водопроводной сети H>30 м вод.ст. -Vв =2 [м/с].
Согласно приложению 5 и в соответствии проведенных расчетов QК.cети =
128 л/с, следовательно условие Qcети>Qф выполняется, т.к. 128 л/с >17,5 л/с ,
значит объект обеспечен необходимым количеством воды для тушения пожара.
Определение предельного расстояния подачи огнетушащих средств по
формуле:
Lпр=[Hн-(Hразв±Zм ±Zпр)/SQ2]х20, [м]
(2.8.13)
Lпр=[90-(50±0 +6)/0,015 х 22,22]х20/1,2=76,6 [м]
где: Нн – напор на насосе, который равен 90-100 м вод.ст.; Нразв – напор у
разветвления, который равен 40-50 м вод.ст.;
Zм – наибольшая высота подъёма (+) или спуска (-) местности на
предельном расстоянии, [м];
Zств – наибольшая высота подъёма (+) или спуска (-) ствола от места
установки разветвления или прилегающей местности на пожаре, [м];
S – сопротивление одного пожарного рукава, (приложение 11);
Q – суммарный расход воды одной наиболее загруженной магистральной
рукавной линии, [л/с] (приложение 8);
«20» – длина одного напорного рукава, [м];
«1,2» – коэффициент рельефа местности.
В соответствии с проведенных расчетов Lпред.=76,6 м., следовательно
условие Lпред > L выполняется, т.к. L=60 м. Необходимый напор на стволе
обеспечит успешное тушение пожара.
Определение требуемой численности личного состава для тушения пожара
по формуле:
Nл.с.=Nгдзс х 3+ Nгдзс резерв х 3+ Nств.Б защ. х 1 + NПБ х 1 + Nкпп х 1+ Nавт. х 1 +
Nразв. х 1 + Nл. х 1; (2.8.14)
Nл.с.=4 х 3+2 х 3+1 х 1 + 4 х 1+ 1 х 1+ 2 х 1 + 2 х 1 + 1 х 1= 29 человек
где: Nгдзс – количество звеньев ГДЗС («3» – состав звена ГДЗС 3 человека);
Nгдзс резерв – количество резервных звеньев ГДЗС («3» – состав звена ГДЗС
24
3 человека);
Nств.Б защ – количество работающих на защите стволов РС-50 («1» – один
человек, работающих с каждым стволом);
NПБ– количество постовых на ПБ;
NКПП– количество КПП;
Nавт.
–
количество
пожарных
автомобилей,
установленных
на
водоисточники и подающих огнетушащие средства. Личный состав при этом
занят контролем за работой насосно-рукавных систем из расчёта: 1 человек на 1
автомобиль;
Nразв – количество установленных разветвлений: 1 человек на 1
разветвление;
Nл – количество выдвижных лестниц на которые задействованы
страховщики из расчета: 1 человек на 1 лестницу;
Определение количества отделений по формуле:
Nотд=Nл.с./5; (2.8.15)
Nотд=29/5=6 отделений;
Согласно расписанию выездов пожарных подразделений, необходимое
количество сил и средств для успешного тушения пожара будет по номеру
(рангу) вызова - №2.
25
2.9. Расчет параметров пожара по установленному расчетом сил и
средств повышенному рангу пожара и до локализации
Определение параметров пожара на момент введения сил и средств вторым
подразделением по формуле:
Τсв.=τд.с.+ τсб.+ τсл.1+ τб.р., [мин] (2.9.1)
τприб.=8+1+13+2=24, [мин],
Определение пути, пройденного огнём по формуле:
L=5Vл+Vл(св. - 1)+0,5Vл (сл.2 - сл.1) , [м]
(2.9.2)
L=5 х 1+1( - )+0,5 х 1 (−)=14,5 , [м]
Определение площади пожара (Sп):
Так как горение происходит у стены помещения и L не доходит до одной
стены помещения, то форма пожара будет угловой (1800):
Sп=а× L+0,25×π×L2 +0,5×π×L2, [м2];
(2.9.3)
Sп=6×14,5+0,25×3,14×14,52+0,5×3,14×5,52=300 [м2];
Определение периметра пожара (Рп):
Рп=0,5π×L+L+2а+ π×L, [м]; (2.9.4)
Рп=0,5×3,14×14,5+14,5+2×6+3,14×5,5+3,5=70, [м];
Определение фронта пожара (Фп):
Фп=0,5×π×L+а+ π×L, [м];
(2.9.5)
Фп=0,5×3,14×14,5+6+3,14×5,5=46, [м];
Определение скорости роста площади пожара (Vs):
Vs=Sп/τ, [м2/мин];
(2.9.6)
Vs=300/24=12,5, [м2/мин]
Определение скорости роста периметра пожара (Vр):
Vр=Рп/τ, [м/мин];
(2.9.7)
Vр=70/24=2,92, [м/мин]
Определение скорости роста фронта пожара (Vф):
Vф=Фп/τ, [м/мин];
(2.9.8)
Vф=46/24=1,92, [м/мин]
где:  – время на каждый расчётный момент [мин].
26
Определение времени прибытия на пожар СПТ (службы пожаротушения)
по формуле:
τспт= τдс.+ τсб + τсл.3, [мин]
(2.9.9)
τспт= 8+1+9=18, [мин]
где: сл.3 – время следования третьего подразделения от ПЧ до места вызова
(определяется из расписания выездов пожарных подразделений (приложение 6),
[мин].
Определение площади тушения (Sт):
Так как путь пройденный огнем L=14,5 метров, найдем площадь тушения
по формуле:
Sт = 0,25×π×L2 - 0,25×π×(L – h)2+а×h+0,5×π×L2 - 0,5×π×(L – h)2, [м2] (2.9.10)
Sт = 0,25×3,14×14,52-0,25×3,14×(14,5 – 5)2+6×5+0,5×3,14×5,52-0,5×3,14×(5,5-5)2=171,4 [м2]
где: Sт – площадь тушения;
h – глубина тушения ручных стволов;
Определение требуемого расхода воды на тушение пожара (Qтр) по
формуле:
т
Q тр. = Sт  I тр [л/с];
(2.9.19)
где: I – Интенсивность подачи огнетушащих средств [л/м2с] (приложение
т = 171,4  0,2=34,3,
Qтр.
[л/с];
Определение требуемого расхода воды на защиту по формуле:
защ
Q
тр. = Sзащ  Iзащ [л/с]; (2.9.20)
Iзащ = 0,25  Iтр., [л/(с*м2)];
(2.9.21)
защ
𝑄тр
= 300 × 0,05 = 15 [л/с];
где: Sзащ – площадь защищаемого участка, [м2];
Iтзащ – требуемая интенсивность подачи огнетушащих средств на защиту;
Определение общего расхода воды по формуле:
Qтр. = Qттр. + Qзащтр. [л/с];
Qтр. = 34,3 + 15=49,3, [л/с];
27
(2.9.22)
Определение требуемого количества стволов на тушение пожара пормуле:
Nтств= Qттр./qств.
(2.9.23)
Nтств= 34,3./7,4=5 ств. А
где: qств.– расход ствола, [л/с];
Определение требуемого количества стволов на защиту объекта по
формуле:
Nзащств= Qзащтр./qств. (2.9.24)
Nтств= 15/7,4=3 ств А.
Определение общего требуемого количества стволов на тушение и
защиту объекта по формуле:
Nств= Nтств+ Nзащств.
(2.9.25)
Nств=5+3=8
Определение фактического расхода воды на тушение пожара по формуле:
т
Q ф = Nтств  qств. [л/с]; (2.9.25)
Qтф =5= [л/с];
Определение фактического расхода воды на защиту объекта по формуле:
защ
Q
ф. = Nзащств  qств. [л/с]; (2.9.26)
Qфт=3= [л/с];
Определение фактического расхода воды на тушение пожара и защиту
объекта по формуле:
т
защ
Qф. = Q ф + Q
ф [л/с];
(2.9.27)
Qф. =37+22,2=59,2 [л/с];
Определение водоотдачи наружного противопожарного водопровода по
формуле:
QК.сети = (D/25)2 Vв, [л/с],
(2.9.28)
QК.сети = (200/25)2 2=128 [л/с],
где: D - диаметр водопроводной сети, [мм];
28
25 - переводное число из миллиметров в дюймы;
Vв - скорость движения воды в водопроводе, которая равна:
- при напоре водопроводной сети H<30 м вод.ст. -Vв =1,5 [м/с];
- при напоре водопроводной сети H>30 м вод.ст. -Vв =2 [м/с].
Согласно приложению 5 и в соответствии проведенных расчетов QК.cети =
128 л/с, следовательно условие Qcети>Qф не выполняется, т.к. 128 л/с >21 л/с,
также на территории имеется пожарный водоем на 50 метров кубических на
расстоянии 120 метров и естественный водоем на расстоянии 300 метров,
значит объект обеспечен необходимым количеством воды для тушения пожара.
Определение требуемой численности личного состава для тушения пожара
по формуле:
Nл.с.=Nгдзс х 3+ Nгдзс резерв х 3+ Nств.Б защ. х 1 + NПБ х 1 + Nкпп х 1;
(2.9.30)
Nл.с.=7 х 3+3 х 3+2 х 1 + 7 х 1+ 1 х 1 = 40 человек где:
Nгдзс – количество звеньев ГДЗС («3» – состав звена ГДЗС 3 человека);
Nгдзс резерв – количество резервных звеньев ГДЗС («3» – состав звена ГДЗС
3 человека);
Nств.Б защ – количество работающих на защите стволов РС-50 («1» – один
человек, работающих с каждым стволом);
NПБ– количество постовых на ПБ;
NКПП– количество КПП;
Определение количества отделений по формуле:
Nотд=Nл.с./5; (2.9.31)
Nотд=40/5=8 отделений;
29
2.10. Расчёт оптимальной работы насосно-рукавных систем
пожарной техники по подаче огнетушащих веществ
Ранг 1.
1. Расчётное значение предельного расхода Qраспрj находится по формуле
𝛥𝐻𝑗
рас
𝑄пр𝑗 = √
рас
𝑄пр𝑗 = √
40
𝑆р𝑗𝑛р𝑗
;
=52 л/с
0,015∗1
𝛥Н𝑗 = 90 − 40 − 10 = 40м. вод. ст
1. Определяем
напор
на
насосной
установке
ПА
по
наиболее
нагруженной магистральной линии.
2
2
Нтр
н = пм.л. (𝑆м.л. 𝑄м.л. + 0,17У) + 𝛥ℎразв + пр 𝑆р ⋅ 𝑞ств + Нств ± 𝑍ств ,
2
2
Нтр
н = 1 ∗ 0,015 ∗ 14, 8 + 1 ∗ 0,015 ∗ 7, 4 + 10 + 40 = 61 м. вод. ст.
Определение предельного расстояния подачи огнетушащих средств.
Lпред=[
Нн −(Нразв ±𝑍м ±𝑍ств )
Lпред=[
𝑆×𝑄2
90−40-10
0,015×14,82
Делаем вывод о работе НРС
Qраспр > Qрасф;
Qпроп > Qтр;
Hтр < Нф;
Lпред > L.
30
]∙
20
1.2
]∙
20
1.2
, [м]
= 203 м
Ранг 2
1. Расчётное значение предельного расхода Qраспрj находится по формуле
𝛥𝐻𝑗
рас
𝑄пр𝑗 = √
рас
𝑄пр𝑗 = √
40
𝑆р𝑗𝑛р𝑗
;
=52 л/с
0,015∗1
𝛥Н𝑗 = 90 − 40 − 10 = 40м. вод. ст
1. Определяем напор на насосной установке ПА по наиболее нагруженной
магистральной линии.
2
2
Нтр
н = пм.л. (𝑆м.л. 𝑄м.л. + 0,17У) + 𝛥ℎразв + пр 𝑆р ⋅ 𝑞ств + Нств ± 𝑍ств ,
2
2
Нтр
н = 1 ∗ 0,015 ∗ 22, 2 + 1 ∗ 0,015 ∗ 7, 4 + 10 + 40 = 65 м. вод. ст.
Определение предельного расстояния подачи огнетушащих средств.
Lпред=[
Нн −(Нразв ±𝑍м ±𝑍ств )
Lпред=[
𝑆×𝑄2
90−40−10
0,015×22,22
Делаем вывод о работе НРС
Qраспр > Qрасф;
Qпроп > Qтр;
Hтр < Нф;
Lпред > L.
31
]∙
]∙
20
1.2
20
1.2
, [м]
= 91м
2. Расчётное значение предельного расхода Qраспрj находится по формуле
𝛥𝐻𝑗
рас
𝑄пр𝑗 = √
рас
𝑄пр𝑗 = √
34
𝑆р𝑗𝑛р𝑗
;
=52 л/с
0,015∗1
𝛥Н𝑗 = 90 − 40 − 10 − 6 = 34 м. вод. ст
1. Определяем напор на насосной установке ПА по наиболее нагруженной
магистральной линии.
2
2
Нтр
н = пм.л. (𝑆м.л. 𝑄м.л. + 0,17У) + 𝛥ℎразв + пр 𝑆р ⋅ 𝑞ств + Нств ± 𝑍ств ,
2
2
Нтр
н = 8 ∗ 0,015 ∗ 22, 2 + 1 ∗ 0,015 ∗ 7, 4 + 10 + 40 + 6 = 83 м. вод. ст.
Определение предельного расстояния подачи огнетушащих средств.
Lпред=[
Нн −(Нразв ±𝑍м ±𝑍ств )
𝑆×𝑄2
90−40−10-6
20
]∙
20
1.2
, [м]
Lпред=[ 0,015×7,42 ] ∙ 1.2 = 690 м
Делаем вывод о работе НРС
Qраспр > Qрасф;
Qпроп > Qтр;
Hтр < Нф;
Lпред > L.
32
3. Расчётное значение предельного расхода Qраспрj находится по формуле
𝛥𝐻𝑗
рас
𝑄пр𝑗 = √
рас
𝑄пр𝑗 = √
40
𝑆р𝑗𝑛р𝑗
;
=52 л/с
0,015∗4
𝛥Н𝑗 = 90 − 40 − 10 = 40 м. вод. ст
1. Определяем напор на насосной установке ПА по наиболее нагруженной
магистральной линии.
2
2
Нтр
н = пм.л. (𝑆м.л. 𝑄м.л. + 0,17У) + 𝛥ℎразв + пр 𝑆р ⋅ 𝑞ств + Нств ± 𝑍ств ,
2
2
Нтр
н = 4 ∗ 0,015 ∗ 14, 8 + 2 ∗ 0,015 ∗ 7, 4 + 10 + 40 = 83 м. вод. ст.
Определение предельного расстояния подачи огнетушащих средств.
Lпред=[
Нн −(Нразв ±𝑍м ±𝑍ств )
𝑆×𝑄2
90−40−10
20
]∙
20
1.2
, [м]
Lпред=[0,015×14,82] ∙ 1.2 = 203 м
Делаем вывод о работе НРС
Qраспр > Qрасф;
Qпроп > Qтр;
Hтр < Нф;
Lпред > L.
33
2.11. Организация тушения возможного пожара РТП
Таблица 2.11.1
Организация тушения возможного пожара
Время, час – мин
Номер возникно- Введения
вызова
локализации
пожара,
пожара
м
Площадь
Кол-во
тушения,м участков
вения
первого
пожара
ствола
1
2
3
4
5
6
7
2
03.30
03.45
03.54
300
171,4
2
Количество и тип стволов
Б
Площадь
А
ПЛС
Количество
Количество и тип рукавов
звеньев ГДЗС
диаметром, мм
ГПС
51
66
77
2
2
2
5
8
10
12
18
34
150
2.12. Схема организации связи и управления силами и средствами на
пожаре.
Рисунок 2
35
2.13. Совмещенный график изменения развития и тушения пожара
Рисунок 3
36
2.14. Составление документов оперативного штаба пожаротушения
Таблица 2.15.1
Учет сил и средств
псч
взаимоде Время Численно
йствующе прибы
й
тия
пожарног
2
3
Время
Задача, время
тушения введения убытия
получения
пожара первого с места
№
о расчета
службы
1
сть
Участок Время
4
ствола пожара
5
6
7
1
03.46
05.00
Командиру 2-го отделения:
Установить АН на ПГ-2,
находящийся в 60м. от
объекта, организовать
перекачку в АЦ первого
отделения.
ПСЧ-2
03.
44
1 АЦ Командиру 1-го отделения:
Установить АЦ с южной
1 АН стороны здания возле входа,
9 чел. проложить магистральную и
две рабочих линии,
сформировать 2 звена ГДЗС,
выставить пост безопасности,
подать 2 ствола А на тушение
пожара.
37
СПСЧ-1
ПСЧ-1
03.
46
03.
48
Командиру 1го отделения:
Установить АЦ на ПГ-1,
проложить магистральную и
рабочих
линии,
1 АЦ две
сформировать 2 звена ГДЗС,
1 АНР выставить пост безопасности,
10 чел. подать два ствола А на
тушение защиту.
Командиру 2го отделения:
Установить АНР на ПГ-3,
проложить
магистральную
линию, подать по АЛ ствол А
на охлаждение конструкций,
сформировать 2 звена ГДЗС,
выставить пост безопасности,
подать 2 ствола А на тушение
пожара.
Командиру 1го отделения:
Установить
АНР
в
расположении
резервной
техники. Личному составу
прибыть
к
месту
штаба
1 АНР расположения
резервных звеньев ГДЗС.
1 АЛ Командиру 2го отделения:
Установить АЛ с юго1 АР
западной стороны здания,
9 чел. подать
ствол
А
на
охлаждение конструкций.
Командиру 3го отделения:
Установить АР с южной
стороны здания, обеспечить
личный состав необходимым
ПТВ.
Проведение
СПТ
03.48
СПТ
4 чел.
2
03.48
05.00
03.50
05.00
2
разведки.
Создание
штаба
пожаротушения.
Объявление вызова №2.
Руководство
тушения
пожара.
38
05.00
1 АН Командиру 1-го отделения:
ПСЧ-3
03.
52
Установить
АЦ
в
1 АВ расположении
резервной
1 АТ техники. Личному составу
прибыть
месту
штаба
резервных звеньев ГДЗС.
Командиру 2-го отделения:
Установить
АТ
в
расположении
резервной
техники. Личному составу
прибыть
к
месту
расположения
штаба
резервных звеньев ГДЗС.
Командиру 3-го отделения:
Установить
АВ
в
расположении
резервной
техники. Личному составу
прибыть
к
месту
расположения
штаба
резервных звеньев ГДЗС.
15 чел. расположения
39
к
05.00
Таблица 2.15.2
Учет участков тушения пожара
Количество
Б
плс
гпс
свп
3
А
2
Зв. ГДЗС
Боевая задача
Отде
1
БУ
л/с
Начальник
Стволы
4
5
6
7
8
9
10
11
26
7
7
5
13
3
3
3
Предотвращение
распространения и
Начальник
1
тушение пожара на
части
решающем
ПСЧ-2
направлении, а также
поиск пострадавших в
Начальник
2
караула
СПСЧ-1
здании
Предотвращение
распространения
тушение
и
изнутри
здания
40
Таблица 2.15.3
Учет распоряжений и информации
Время
Кому передано Кто передал
Что передано
1
2
3
03:44 Прибыл к месту пожара. Из дверей и окон
ЦУКС
склада материальных ценностей идет дым.
Ушли в разведку звеном ГДЗС.
03:44
Командиру 2-го
Установить АН на ПГ-2, находящийся в 60
отделения
м. от объекта, организовать перекачку в АЦ
первого отделения.
03:44 Горит стелаж материальных ценностей на
ЦУКС
площади 171 кв.м на тушение подали 2
ствола «А». Объявляю вызов №2
Кто принял
4
РТП-1
5
ЦУКС
РТП-1
Командиру 2-го
отделения
РТП-1
ЦУКС
(НБУ-2)
03:44 Установить АЦ с южной стороны здания Командиру 1 -го
отделения
возле входа, проложить магистральную и
две рабочих линии, сформировать 2 звена
ГДЗС, выставить пост безопасности,
подать 2 ствола А на тушение пожара.
РТП-1
Командиру 1-го
отделения
03:48 Прибыли к месту пожара. Разведка.
ЦУКС
Подтверждаю вызов №2
03:48 Создать оперативный
штаб ЦУКС, НШ,
пожаротушения,
НШ-нач.
СПТ; НТ- НБУ
пом.нач. СПТ,
представители объекта.
Организовано 1 УТП:
1 - тушение пожара на решающем
направлении НУТП-2 - нач. кар. ПСЧ-2;
НШ - провести необходимые расчеты,
поставить задачу оперативному штабу
пожаротушения
РТП-2
ЦУКС
03:46 Прибыл к месту пожара
ЦУКС
РТП-2
ЦУКС, НШ,
НБУ
Нач. караула
ЦУКС
СПСЧ-1
03:46 Установить АЦ на ПГ-1 проложить Начальник
РТП-2
Начальник
магистральную линию Ø 77, от 3-х караула СПСЧ-1
караула СПСЧ-1
ходового разветвления 2 звеньями ГДЗС
подать ствол РС-70 на тушение.
Установить АНР на ПГ-3, проложить
магистральную линию, подать по АЛ
ствол А на охлаждение конструкций,
сформировать 2 звена ГДЗС, выставить
пост безопасности, подать 2 ствола А на
тушение пожара.
41
03:46 Установить АЦ на ПГ-1, проложить
Командир
отделения
магистральную и две рабочих линии,
СПСЧ-1
сформировать 2 звена ГДЗС, выставить
пост безопасности, подать два ствола А на
тушение защиту.
03:46 Установить АНР на ПГ-3, проложить Командир
магистральную линию, подать по АЛ ствол отделения
А
на
охлаждение
конструкций, СПСЧ-1
сформировать 2 звена ГДЗС, выставить
пост безопасности, подать 2 ствола А на
тушение пожара.
НБУ
Командир
отделения
СПСЧ-1
НБУ
Командир
отделения
СПСЧ-1
03:48 Прибыл, к месту пожара
ЦУКС
СПТ
ЦУКС
03:48 Прибыл, к месту пожара
ЦУКС
Начальник
караула
ПСЧ-1
НШ
ЦУКС
03:48 Установить
АНР
в
расположении Начальник
резервной техники.
караула ПСЧ-1
Установить АЛ с юго-западной стороны
здания, подать ствол А на охлаждение
конструкций.
Установить АР с южной стороны здания и
обеспечить личный состав необходимым
ПТВ.
03:48 Установить
АНР
в
расположении Командир
Начальник
резервной техники. Личному составу отделения
караула
прибыть к месту расположения штаба ПСЧ-1
ПСЧ-1
резервных звеньев ГДЗС.
03:48 Установить АЛ с юго-западной стороны Командир
Начальник
здания, подать ствол А на охлаждение отделения
караула
конструкций.
ПСЧ-1
ПСЧ-1
03:48 Установить АР с южной стороны здания и Командир
Начальник
обеспечить личный состав необходимым отделения
караула
ПТВ.
ПСЧ-1
ПСЧ-1
42
Начальник
караула ПСЧ-1
Командир
отделения
ПСЧ-1
Командир
отделения
ПСЧ-1
Командир
отделения
ПСЧ-1
2.15. Рекомендации участникам тушения пожара (РТП, НШ, НТ и
представители объекта)
РЕКОМЕНДАЦИИ РТП
1.
Определяет зону пожара.
2.
Устанавливает границы территории, на которой проводятся боевые
действия по тушению пожаров, порядок и особенности осуществления
указанных действий.
3.
Проводит разведку пожара, определяет его номер (ранг).
4.
Определяет решающее направление на основе данных, полученных
в ходе разведки пожара.
5.
Принимает решение о спасении людей и имущества.
6.
Принимает
решение
о
привлечении
при
необходимости
к
проведению боевых действий по тушению пожаров дополнительных сил и
средств, в том числе единой государственной системы предупреждения и
ликвидации ЧС.
7.
Организует связь на месте пожара с участниками боевых действий
по тушению пожаров, сообщается диспетчеру гарнизона (подразделения
пожарной охраны) об обстановке на пожаре и принятых решениях.
8.
Принимает решения о создании оперативного штаба на месте
пожара, боевых участков (секторов проведения работ).
9.
Устанавливает порядок управления и обеспечивает управление
боевыми действиями по тушению пожаров непосредственно или через
оперативный штаб на месте пожара.
10.
Производит расстановку прибывающих сил и средств на месте
пожара.
11.
Принимает меры по сохранению вещественных доказательств,
имущества и вещной обстановки на месте пожара для последующего
установления причины пожара.
43
12.
Принимает
решения
об
использовании
на
пожаре
газодымозащитной службы (в том числе определяет состав и порядок работы
звеньев ГДЗС), а также других нештатных служб гарнизона.
13.
Определяет сигнал отхода в случае возникновения опасности для
участников боевых действий по тушению пожаров.
14.
Обеспечивает соблюдение правил охраны труда.
15.
Предусматривает при тушении затяжных пожаров резерв сил и
средств для обеспечения успешного тушения возможного другого пожара.
16.
При необходимости РТП принимает иные решения, в том числе
ограничивающие права должностных лиц и граждан в пределах границ
территории, на которой проводятся боевые действия по тушению пожаров.
17.
Отдаёт в пределах компетенции указания, обязательные для
исполнения всеми должностными лицами и гражданами в пределах границ
территории, на которой проводятся боевые действия по тушению пожаров.
18.
Назначает
оперативных
должностных
лиц
при
пожаре
и
освобождает их от выполнения обязанностей.
19.
Получает необходимую для организации боевых действий по
тушению пожаров информацию от администрации организаций и служб
жизнеобеспечения.
20.
Определяет порядок убытия с места пожара подразделений
пожарной охраны, а также привлеченных сил и средств.
21.
Приостанавливает деятельность организаций, оказавшихся в зонах
воздействия ОФП, если существует угроза причинения вреда жизни и здоровью
работников данных организаций и иных граждан.
22.
Временно прекращает проведение боевых действий по тушению
пожаров на одном или нескольких БУ, СПР, или во всей зоне пожара при
отсутствии угрозы жизни и здоровью людей и при реальной угрозе жизни
участникам боевых действий по тушению пожаров, отвести участников боевых
действий по тушению пожаров на безопасное расстояние (за исключением
44
тушения
пожаров
Государственной
силами
федеральной
противопожарной
службы
противопожарной
службы
на
важных
критически
производственных объектах, в особо важных и режимных организациях, в
случае, если прекращение тушения пожара может повлечь крупные аварии,
катастрофы
и
иные
чрезвычайные
ситуации,
нарушение
условий
жизнедеятельности населения).
23.
Предусматривает использование естественных и искусственных
укрытий для личного состава, находящегося на БУ (СПР).
24.
Назначает должностных лиц, осуществляющих контроль за
изменением обстановки и поведением строительных конструкций в районе места
проведения работ.
25.
Определяет сигналы об опасности для личного состава.
26.
Предусматривает использование робототехнических средств для
замены участников тушения пожара на опасных участках.
РЕКОМЕНДАЦИИ НАЧАЛЬНИКУ БУ
1. Проводит разведку пожара, сообщает о ее результатах РТП.
2. Обеспечивает спасение людей и эвакуацию имущества на БУ (СПР) и
выполнение решений РТП, в том числе по ограничению прав должностных лиц
и граждан на территории БУ (СПР).
3. Проводит расстановку подчиненных сил и средств.
4. Обеспечивает подачу огнетушащих веществ на боевые позиции.
5. Организует связь.
6. Запрашивает в случае ухудшения обстановки на БУ (СПР)
дополнительные силы и средства подразделений пожарной охраны для
выполнения поставленных задач.
7. Организует на БУ (СПР) работу звеньев ГДЗС.
8. Обеспечивает соблюдение правил охраны труда, доводит до участников
боевых действий по тушению пожаров информацию о возникновении угрозы для
45
их жизни и здоровья.
9. Принимает меры к сохранению обнаруженных на БУ (СПР) возможных
вещественных доказательств и имущества, имеющих отношение к пожару.
10. Докладывает РТП информацию о выполнении поставленных задач,
предполагаемой причине пожара и лицах, причастных к его возникновению.
11. Отдаёт в пределах своей компетенции обязательные для исполнения
указания участникам боевых действий по тушению пожаров на БУ (СПР).
12. Отменяет или приостанавливать исполнение ранее отданных указаний
при возникновении явной угрозы для жизни и здоровья людей, в том числе
участников боевых действий по тушению пожаров (вероятное обрушение
конструкций, взрыв и другие изменения обстановки при пожаре, требующие
принятия безотлагательных решений).
13. Получает необходимую для организации боевых действий по тушению
пожаров информацию от РТП (руководителя ликвидации ЧС), оперативного
штаба на месте пожара, администрации организаций и служб жизнеобеспечения.
14. Определяет порядок убытия с БУ (СПР) подразделений пожарной
охраны, привлеченных сил и средств.
РЕКОМЕНДАЦИИ НАЧАЛЬНИКУ ОПЕРАТИВНОГО ШТАБА
1. Осуществляет подготовку и своевременное доведение до РТП на основе
данных разведки пожара, докладов участников боевых действий по тушению
пожаров, информации диспетчера гарнизона (подразделения пожарной охраны)
и других сведений предложений по организации боевых действий по тушению
пожаров, потребности в огнетушащих веществах, созданию резерва сил и
средств.
2. Организует доведение указаний РТП до участников боевых действий по
тушению пожаров, обеспечивает их регистрацию и контроль исполнения,
ведение документов оперативного штаба на месте пожара.
3. Организует расстановку подчиненных сил и средств.
46
4. Докладывает РТП и сообщает диспетчеру гарнизона (подразделения
пожарной охраны) оперативную информацию об обстановке на месте пожара;
организует взаимодействие с судебно-экспертными учреждениями.
5. Отдаёт в пределах своей компетенции обязательные для исполнения
указания участникам боевых действий по тушению пожаров, должностным
лицам служб жизнеобеспечения населения, организаций, на территориях
которых проводятся боевые действия по тушению пожаров, а также другим
должностным лицам, прибывшим на место пожара.
6. Отдаёт от лица РТП указания участникам боевых действий по тушению
пожаров с последующим обязательным докладом о них РТП.
7. Требует от участников боевых действий по тушению пожаров и
должностных лиц служб жизнеобеспечения населения, организаций, а также
других должностных лиц, прибывших на место пожара, исполнения своих
обязанностей, а также указаний РТП и собственных указаний.
8. Отменяет или приостанавливать исполнение ранее отданных указаний
при возникновении явной угрозы для жизни и здоровья людей, в том числе
участников боевых действий по тушению пожаров (вероятность обрушения
конструкций, взрыва и других изменений обстановки при пожаре, требующих
принятия безотлагательных решений).
РЕКОМЕНДАЦИИ НАЧАЛЬНИКУ ТЫЛА
1. Проводит разведку водоисточников, выбор насосно-рукавных систем,
встречу и расстановку на водоисточники пожарной техники.
2. Сосредоточивает резерв сил и средств, необходимый для проведения
боевых действий по тушению пожаров.
3. Обеспечивает бесперебойную подачу огнетушащих веществ, организует
доставку к месту пожара специальных огнетушащих веществ и материалов;
4. Принимает меры к обеспечению участников боевых действий по
47
тушению пожаров защитной одеждой и средствами защиты.
5.
Организует
своевременное
обеспечение
пожарной,
аварийно-
спасательной техники, а также техники, приспособленной для целей тушения
пожаров и проведения АСР, горюче-смазочными и другими эксплуатационными
материалами.
6. Контролирует выполнение работ по защите рукавных линий.
7. Принимает меры по восстановлению (в случае выхода из строя)
работоспособности пожарной и аварийно-спасательной техники, пожарного
оборудования, средств индивидуальной защиты пожарных и самоспасания
пожарных, пожарного инструмента, средств спасения людей.
8. Принимает меры по обеспечению участников боевых действий по
тушению пожаров питанием при тушении затяжных пожаров.
9. Обеспечивает ведение документации.
10. Отдаёт в пределах своей компетенции обязательные для исполнения
указания участникам боевых действий по тушению пожаров, задействованным в
работе тыла.
11. Требует от участников боевых действий по тушению пожаров и
должностных лиц служб жизнеобеспечения населенного пункта, организаций, а
также других должностных лиц, прибывших на место пожара, исполнения своих
обязанностей, а также указаний оперативного штаба на месте пожара и
собственных указаний.
12. Вносит предложения РТП и оперативному штабу на месте пожара о
необходимости создания резерва сил и средств для проведения боевых действий
по тушению пожаров.
13. Отдаёт, с согласия РТП (начальника штаба), указания диспетчеру
гарнизона (подразделения пожарной охраны) о доставке к месту пожара
необходимых материально-технических ресурсов.
48
Таблица 2.16.1
Наружное противопожарное водоснабжение
№
п/п
Место расположения
Диаметр
Давление
Расстояние
Q
в сети
до объекта
Сети
тип сети.
(атм.)
(м)
(л/сек)
пожарных гидрантов, водопровода,
водоемов.
1
ПГ № 1
К-200
3 атм.
80
270
2
ПГ № 2
К-200
3 атм.
60
270
3
ПГ № 3
К-200
3 атм.
140
270
4
ПВ V=50м3
120
5
ОВ (Озеро)
300
49
РЕКОМЕНДАЦИИ ОТВЕТСТВЕННОГО ЗА ОХРАНУ ТРУДА
1.
Назначенный РТП, ответственный за охрану труда должен
обеспечить постоянное наблюдение за характером горения.
2.
Определить сигналы на случай отвода сил и средств, предусмотреть
пути отвода.
3.
Проследить за отключением электроэнергии на объекте.
4.
Подавать воду только после отключения электроэнергии, так как в
рабочее время многие установки находятся под напряжением.
5.
Не допускать скопления личного состава и техники в опасных зонах.
6.
Организовать дежурство скорой медицинской помощи, оказывать
немедленную помощь пострадавшим.
7.
Организовать правильную прокладку рукавов магистральных линий
по маршевым лестницам, по проезжей части дороги.
8.
Контролировать работу постов безопасности.
9.
Рукавные линии прокладывать так, чтобы они не мешали эвакуации
людей, для этого использовать стационарные и выдвижные лестницы.
10.
Обеспечить работающий личный состав средствами освещения.
11.
При пожаре в помещениях где имеется напряжение выше 380 V
перед началом работ необходимо получить наряд-допуск у администрации
объекта.
РЕКОМЕНДАЦИИ НАЧАЛЬНИКУ КПП ГДЗС
1. Определяет место размещения, состав КПП ГДЗС и обеспечивает его
работу.
2. Обеспечивает возможность проведения проверок СИЗОД, в том числе
посредством организации контрольных постов ГДЗС.
3. Привлекает медицинский персонал для контроля за работой личного
состава пожарной охраны в СИЗОД.
4. Обеспечивает готовность звеньев ГДЗС к работе в непригодной для
дыхания среде и учет их работы.
5. Организует работу и осуществляет проверки постов безопасности.
6. Ведет служебную документацию.
РЕКОМЕНДАЦИИ ПРЕДСТАВИТЕЛЯМ ОБЪЕКТА
1. Должностные лица представителей объекта на пожаре подчиняются
начальнику оперативного штаба на месте пожара, а в случае, если оперативный
штаб на пожаре не создается, - РТП.
2. Информирование должностных лиц ОШ и РТП по количеству людей на
объекте, наличию материальных ценностей, конструкторско-технических
возможностей строительных конструкций.
СПИСОК ЛИТЕРАТУРЫ
1. Федеральный закон Российской Федерации от 22 июля 2008 г. № 123- ФЗ
«Технический регламент о требованиях пожарной безопасности» с изменениями,
внесенными Федеральным законом от 11 июня 2021 г. №168-ФЗ «О внесении
изменений в Федеральный закон «Технический регламент о требованиях
пожарной безопасности».
2. Федеральный закон от 21.12.1994 № 69-ФЗ (ред. от 11.06.2021) "О пожарной
безопасности" (с изм. и доп., вступ. в силу с 01.07.2021)
3. Приказ Минтруда России от 11.12.2020 № 881н "Об утверждении Правил по
охране труда в подразделениях пожарной охраны" (Зарегистрировано в Минюсте
России 24.12.2020 N 61779)
4. Приказ МЧС России № 129 от 28.02.2020 "О внесении изменений в некоторые
нормативные правовые акты МЧС России в области пожарной безопасности"
(Зарегистрировано в Минюсте РФ 02.07.2020 N 58812)
5. Приказ МЧС России № 444 от 16 октября 2017 г. «Об утверждении Боевого
устава
подразделений
пожарной
охраны,
определяющего
порядок
организации тушения пожаров и проведения аварийно-спасательных работ».
6. Приказ МЧС России № 467 от 25 октября 2017 г. «Об утверждении
Положения о пожарно-спасательных гарнизонах». Приказ МЧС
7. Приказ МЧС России № 472 от 26 октября 2017 г. «Об утверждении Порядка
подготовки личного состава пожарной охраны».
8. Организационно-методические
указания
по
тактической
подготовке
начальствующего состава ФПС МЧС России, утверждённые главным
военным экспертом МЧС России 28.06.2007.
9. Методические рекомендации по действиям подразделений федеральной
противопожарной службы при тушении пожаров и проведении аварийноспасательных работ, утверждённые главным военным экспертомМЧС России
26.05.2010 № 43-2007-18.
10. Методические рекомендации
по
организации
деятельности
службы
пожаротушения
и
проведения
аварийно-спасательных
работ
территориального гарнизона пожарной охраны, утверждённые главным
военным экспертом МЧС России 12.09.2014 № 2-4-87-23-18.
11.Теребнев В.В., Подгрушный А.В. Пожарная тактика. Основы тушения
пожаров / Под общей ред. Верзилина М.М. – Екатеринбург: Издательство
«Калан», 2008. – 512 с.
12.Теребнёв В.В., Тараканов Д.В., Грачев В.А., Теребнёв А.В. Оперативнотактические задачи. Часть I. (Методика, примеры) – Екатеринбург: ООО
Издательство «Калан» 2010. – 406 c.
13.Теребнёв В.В., Тараканов Д.В., Грачев В.А., Слуев В.И., Смирнов В.А.,
Теребнёв А.В. Оперативно-тактические задачи. Часть II. (Методика,
примеры, задания) – Екатеринбург: ООО Издательство «Калан» 2010. – 368 с.
14.Теребнёв В.В., Артемьев Н.С., Подгрушный А.В.Пожаротушение в жилых и
общественных зданиях. Серия «Пожаротушение». Книга I. Академия ГПС
МЧС России / Под общей ред Верзилина М.М. – Екатеринбург: ООО
Издательство «Калан» 2008. – 214 с.
15. Теребнёв
В.В.,
Артемьев
Н.С.,
Подгрушный
А.В.,
Грачев
В.А.
Пожаротушение в промышленных зданиях. Серия «Пожаротушение».
Книга II. Академия ГПС МЧС России / Под общей ред Верзилина М.М.
–Екатеринбург: ООО Издательство «Калан» 2008. – 126 c.
16. Теребнёв В.В. Расчет параметров развития и тушения пожаров (методика,
примеры, задания). – Екатеринбург: ООО «Калан», 2012. – 460 с.
17. Теребнёв В.В., Подгрушный А.В., Бондаренко М.В., ГрачевВ.А. Пожарная
тактика в примерах. – Екатеринбург: ООО «Калан-Форт», 2007. – 635 с.
18. Теребнев В.В., Теребнев А.В. Управление силами и средствамина пожаре:
Учеб пособие /Под ред Мешалкина Е.А. – Екатеринбург.: Калан- Форт, 2004.
– 263 с.
19. Теребнёв В.В., Теребнёв А.В., Подгрушный А.В., Грачёв В.А. Тактическая
подготовка должностных лиц органов управления силами и средствами на
пожаре. – М.: Академия ГПС, 2004. – 296 с.
20. Повзик Я.С. Справочник руководителя тушения пожара. – М: ЗАО
Спецтехника 2000. – 361 с.
21. Иванников В.П., Клюс П.П. Справочник руководителятушения пожара. – М.:
Стройиздат 1987. – 288 с.
